BRUKSANVISNING DH127463 Emerio

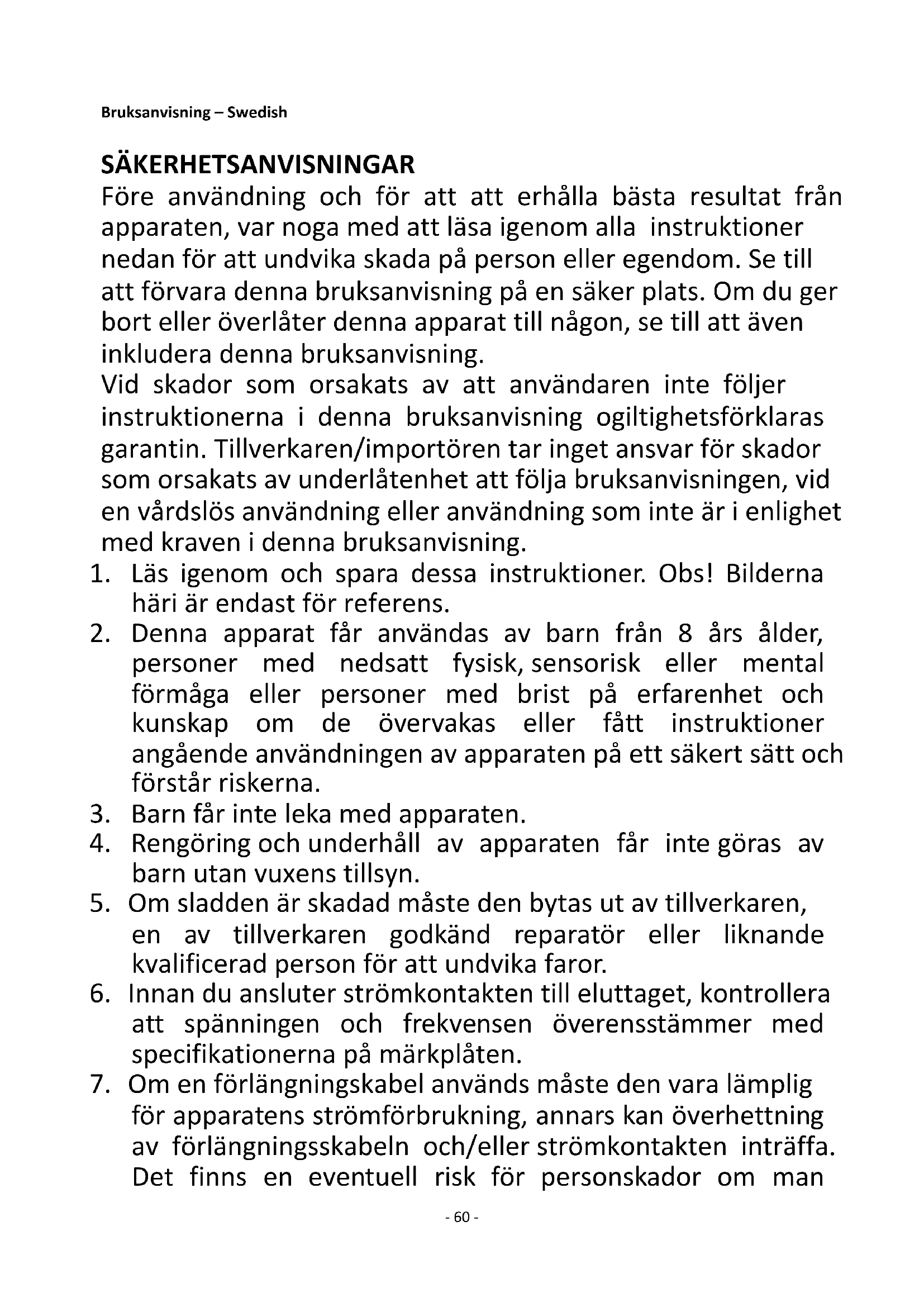

1. Läs igenom och spara dessa instruktioner. Obs! Bilderna

häri är endast för referens.

2. Denna apparat får användas av barn från 8 års ålder,

personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.

3. Barn får inte leka med apparaten.

4. Rengöring och underhåll av apparaten får inte göras av

barn utan vuxens tillsyn.

5. Om sladden är skadad måste den bytas ut av tillverkaren,

en av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.

6. Innan du ansluter strömkontakten till eluttaget, kontrollera

att spänningen och frekvensen överensstämmer med specifikationerna på märkplåten.

7. Om en förlängningskabel används måste den vara lämplig

för apparatens strömförbrukning, annars kan överhettning av förlängningsskabeln och/eller strömkontakten inträffa. Det finns en eventuell risk för personskador om man- 61 - snubblar över förlängningskabeln. Var noga med att undvika att skapa farliga situationer.

8. Dra ut strömkontakten från eluttaget när apparaten inte

används och före rengöring.

9. Säkerställ att strömkabeln inte hänger över någon skarp

kant och håll den borta från varma föremål och öppen eld.

10. Sänk inte ner apparaten eller strömkontakten i vatten eller

någon annan vätska. Det är livsfarligt på grund av elektriska stötar!

11. För att dra ut strömkontakten från eluttaget, dra ut den via

strömkontakten. Dra inte i strömkabeln.

12. Vidrör inte apparaten om den faller ner i vatten. Dra ut

strömkontakten från eluttaget, stäng av apparaten och lämna in den på ett auktoriserat servicecenter för reparation.

13. Du får inte koppla in eller dra ut apparaten från eluttaget

14. Försök aldrig att öppna apparatens hölje eller reparera den

själv. Det kan orsaka elektriska stötar.

15. Produkten är inte framtagen för kommersiellt bruk. Endast

16. Använd inte apparaten för något annat ändamål än den är

17. Linda inte kabeln runt apparaten och undvik att böja den.

18. Använd inte apparaten i ett fönster eftersom regn kan

orsaka elektriska stötar.

19. Koppla bort strömmen om det kommer konstiga ljud, lukt

20. Stäng av apparaten innan du ändrar läge.

21. Ställ inte tunga föremål ovanpå apparaten.

22. Täck inte intags- eller avgasöppningen med tyg eller

23. Drick eller använd inte det vatten som tappas från enheten.

24. Ta inte ut vattenbehållaren under drift.

• Töm vattenbehållaren innan du flyttar enheten för att undvika att vatten spiller ut.- 62 -

• Luta inte enheten för att förhindra att vatten spiller ut och skadar maskinen.

• För inte in några främmande föremål i någon öppning, eftersom detta kan orsaka en elektrisk stöt, brand eller skada på apparaten.

25. Placera inte enheten i närheten av värmealstrande

apparater eller i närheten av brandfarliga och farliga material.

26. Stoppa aldrig fingrar eller föremål i luftintaget eller

27. Använd inte avfuktaren i ett slutet område, t.ex. i en

garderob, eftersom det kan orsaka brand.

29. Uppgifter om typ och värdering av säkringar：AC250V,3,15A.

30. Service skall endast utföras såsom rekommenderas av

utrustningens tillverkare. Underhåll och reparation som kräver assistans av annan kunnig personal skall utföras under översikt av personen som är kompetent för användning av brandfarliga kylmedel.

31. Snabba inte på avfrostningen med några hjälpmedel eller

för rengöring andra än de processer som rekommenderas av tillverkaren.

32. Apparaten skall förvaras i ett rum utan kontinuerligt

arbetande gnistkällor (exempelvis öppna lågor, en arbetande elektrisk värmeapparat).

33. Stick inte hål eller bränn.

34. Var medveten om att kylmedel kanske inte innehåller

35. Om apparaten har installerats, används eller förvaras i ett

oventilerat rum måste rummet vara designat för att förhindra ackumulering av läckande kylmedel vilket resulterar en brandrisk eller explosion på grund av antändning av kylmedlet vilket orsakas av elektriska värmare, spisar eller andra källor för antändning.- 63 -

36. Apparaten måste förvaras på ett sätt så att mekaniska fel

37. Beträffande instruktioner för reparation av apparater som

innehåller R290, se nedanstående stycken.

38. För att undvika skador ska du placera apparaten i ett

upprätt läge i minst 2 timmar innan den tas i bruk.

Varning: Risk för brand/Brandfarligt material. Läs igenom bruksanvisningarna. Bruksanvisning; driftinstruktioner. Serviceindikator, läs tekniska manualen. Varning: Håll ventilationsöppningarna fria från tilltäppning. Varning: Apparaten skall förvaras i väl ventilerade områden där rumsstorleken motsvarar rumsarean som specificerats för drift. Avståndet som krävs runt enheten skall vara minst 30 cm. Apparaten skall installeras, hanteras och förvaras i ett rum med en golvyta som är större än 4 m

3. Luftintag och filter

5. Luftutlopp (med ett lock)

Notera: Ta ut röret och kopplingarna för att torka skorna före första användningen. Se avsnittet "Tömning av vattentanken" för att lära dig hur du tar bort vattenbehållarens lock. KONTROLLPANEL

2. Knapp för inställning av luftfuktighet/timer "-"

3. Knapp för inställning av luftfuktighet/timer "+"

6. Hastighetsknapp för fläkt- 65 -

8. Indikatorlampa för att torka kläder

9. Indikatorlampa manuellt läge

10. Indikatorlampa för luftcirkulationsläge

11. Indikatorlampa för avfrostningsfunktionen

12. Indikatorlampan för hög fläkthastighet

13. Indikatorlampan för låg fläkthastighet

14. Indikatorlampan timer

15. Indikatorlampa för temperatur

16. Indikatorlampa för fuktighet

17. Indikatorlampa för målfuktighet

18. Indikatorlampa för full vattentank (den lyser också när vattentanken inte är rätt placerad).

19. Strömindikatorlampa

AVFROSTNINGSFUNKTION Förångaren i avfuktaren kan avfrostas automatiskt och indikatorlampan för avfrostningsfunktionen indikatorlampa tänds. Standardprogrammet är som följer nedan: Upptäckt rumstemperatur ≥ 24℃: Avfrostningsfunktionen fungerar inte. 5℃ ≤ upptäckt rumstemperatur ≤ 12℃: Under avfuktning kommer apparaten att växla till avfrostningsläge var 8:e minut i cirka 3 minuter. Kompressorn slutar arbeta och fläkten går på hög hastighet. 12℃＜ upptäckt rumstemperatur ＜18℃: Under avfuktning kommer apparaten att växla till avfrostningsläge var 25:e minut i cirka 5 minuter. Kompressorn slutar arbeta och fläkten går på hög hastighet. 18℃ ≤ upptäckt rumstemperatur ＜24℃: Under avfuktningen kommer apparaten att växla till avfrostningsläge var 120:e minut i cirka 5 minuter. Kompressorn slutar arbeta och fläkten går på hög hastighet. Rumstemperaturen ökar under drift. Denna avfuktare har ingen kylfunktion. Den producerar värme under drift och höjer rumstemperaturen med 1 till 4 ℃. Denna temperaturökning kan vara mycket tydlig i skåpet eller andra liknande utrymmen. Dessutom kan stängda dörrar och fönster och andra apparater i rummet som kan avge värme samt solstrålning höja rumstemperaturen. Avfuktningskapacitet Vid samma rumstemperatur är avfuktningskapaciteten högre vid högre relativ fuktighet och lägre vid lägre relativ fuktighet. Vid samma relativa fuktighet är avfuktningskapaciteten högre vid högre temperatur och lägre vid lägre temperatur. Apparaten är utformad för att avlägsna obekväm fuktighet i vardagen och för extra torkning av tvättade kläder inomhus. Detta är inte lämpligt för att hålla luftfuktigheten mycket låg.

FÖRE FÖRSTA ANVÄNDNING

• För att undvika skador ska du placera apparaten i ett upprätt läge i minst 2 timmar innan den tas i bruk.

• Efter att ha tagit bort förpackningen ska du kontrollera att apparaten är i gott skick.

• Låt inte barn leka med förpackningsmaterialet eftersom det finns risk för kvävning. Enheten skall installeras på en plan yta där luftutblåset inte kommer att blockeras. Avståndet som krävs runt enheten skall vara minst 30 cm. För att spara energi bör du hålla fönster och dörrar stängda när apparaten är igång. Notera: Om avfuktaren får störningar från hushållsapparater, t.ex. TV och radiokassettspelare, bör du hålla utrustningen borta från avfuktaren i ett avstånd på över 70 cm.- 66 -

ANVÄNDNING Anslut apparaten till eluttaget. Ett pipljud kommer att höras. Apparaten är nu i standbyläge. Strömindikatorns lampa blinkar. PÅ/Standby Tryck på knappen på/standby för att slå på apparaten. Öppna luftutloppsluckan manuellt. Strömindikatorlampan lyser fortfarande. Panelen visar den aktuella luftfuktigheten i rummet. Om du trycker på knappen igen går apparaten in i standbyläge. Fuktighetsinställning: Tryck på fuktighetsinställningsknapparna för att ställa in önskad fuktighetsnivå från 30 % till 80 %. Varje tryckning ändrar målfuktigheten med 5 % och efter 80 % återgår siffran till 30 % för ytterligare en cirkulation, bland dessa visas "CO"-läget på displayen. I läget "CO" fortsätter apparaten att avfukta oavsett vilken luftfuktighet som råder i rummet. Inställningen blinkar flera gånger på panelen och sedan visas den aktuella luftfuktigheten i rummet igen. När målfuktigheten är uppnådd tänds indikatorlampan för målfuktighet. Noteringar:

• Inställningen av fuktighet är endast effektiv i det automatiska driftläget.

• När den digitala displayen står stilla trycker du på knappen för fuktighetsinställning "+" eller "-" en gång så visas målvärdet för luftfuktigheten. Du kan återställa den genom att trycka på knapparna för inställning av luftfuktighet.

• Tryck länge på knappen för fuktinställning "+" i 3 sekunder, den aktuella rumstemperaturen blinkar på den digitala displayen och temperaturindikatorlampan lyser. Efter några sekunder visar den digitala displayen åter den aktuella luftfuktigheten i rummet, och temperaturindikatorlampan släcks.

• När fuktvärdet visas på displayen tänds indikatorlampan för fuktighet. Fläkt: Tryck på fläkthastighetsknappen för att välja låg eller hög fläkthastighet. Motsvarande indikatorlampa tänds. I läget för torra kläder kan fläkthastigheten inte väljas. Apparaten fungerar med hög fläkthastighet. MODE: Tryck på lägesknappen för att välja läge: manuellt läge, luftcirkulationsläge och läge för torkning av kläder.

1. Manuellt läge: I det här läget lyser indikatorn för manuellt läge. Både fläkthastighet och luftfuktighet kan

justeras i detta läge. Apparaten upprätthåller automatiskt den valda luftfuktigheten.

2. Luftcirkulationsläge: I det här läget arbetar apparaten med sin inre fläkt och luftfuktigheten kan inte ställas

in. Kompressorn fungerar inte. Rummets luftfuktighet visas på panelen.

3. Läge för att torka kläder: I det här läget arbetar apparaten med hög fläkthastighet för vilken luftfuktighet

som helst i rummet och luftfuktigheten kan inte ändras. Rummets luftfuktighet visas på panelen. TIMER Inställning automatisk avstängning - När apparaten är påslagen trycker du på timerknappen och den digitala displayen blinkar "00".- 67 - - Tryck på timerknappen "+"/"-" för att välja en önskad automatisk avstängningstid mellan 1 och 24 timmar. Den digitala displayen blinkar i flera sekunder och därefter bekräftas timerinställningen. Indikatorlampan för timern tänds. Den digitala displayen återgår till den aktuella luftfuktigheten i rummet. - Apparaten kommer att stängas av automatiskt den valda tiden har passerats. Om du vill ändra timern trycker du på timerknappen och trycker på timerknappen "+"/"-" för att ändra värdet. När timern är inställd på 0 timmar ("00") avbryts timern och indikatorlampan för timern släcks. NOTERA:

1. Den här apparaten är utrustad med minnesfunktion i händelse av strömavbrott, med undantag för

Felkod "E1" på displayen: Temperatur-/fuktighetssensorn är skadad; kontakta en fackman för inspektion och underhåll.

DRÄNERA DET UPPSAMLADE VATTNET

När vattentanken är full lyser indikatorlampan för full vattentank. Driften stoppas automatiskt och summern ljuder 20 gånger för att varna användaren om att vattnet måste tömmas från vattentanken. Töm vattenbehållaren.

1. Dra ut vattenbehållaren försiktigt genom att hålla den konkava delen på båda sidor.

2. Häll ut det uppsamlade vattnet.

3. Montera tillbaka vattenbehållaren genom att trycka den horisontellt och försiktigt. Handtaget på

vattenbehållaren ska ligga ner.

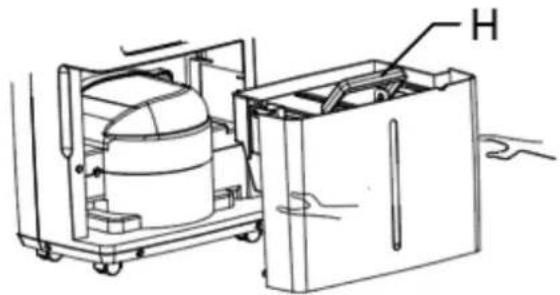

1. Hur vattentankens lock tas bort: Om du vill ta bort locket till vattentanken ska du först ta loss handtaget

(H). Rikta in springorna och lossa först handtagets ena led från springan, lossa sedan den andra leden för att ta bort handtaget. Dra vattenbehållarens lock uppåt för att ta bort det.

2. Innan du sätter tillbaka vattentanken ska du först montera tillbaka täcklocket och handtaget för vattentanken.

3. Ta inte bort flottören från vattentanken. Vattenfyllningssensorn kommer inte längre att kunna registrera

vattennivån korrekt utan flottören och vatten kan läcka från vattentanken. Kontinuerlig vattenavrinning Anslut det medföljande plaströret till det kontinuerliga dräneringsutloppet så att kondensvattnet kontinuerligt töms ut genom utloppet i stället för att samlas upp i vattentanken. Se till att röret installeras i en nedåtgående riktning så att vattnet kan rinna ut kontinuerligt. SKOTORKNINGSFUNKTION

1. Ta fram reservdelarna för torkning av skor. Röret och kopplingarna förvaras i vattentanken när de förpackas.

2. Rikta in och fäst de två delarna av täcklådan tillsammans.- 68 -

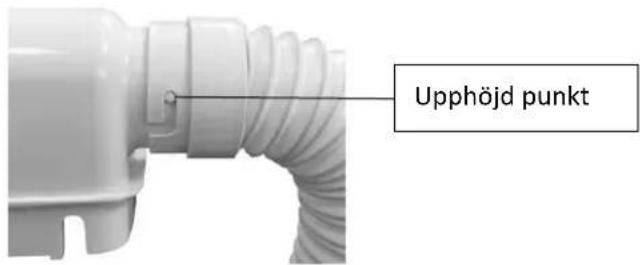

3. Rotera rörkopplingen på ena sidan av röret och rotera skokopplingen på andra sidan av röret.

4. Anslut röret till täcklådan med hjälp av rörkopplingen. Kom ihåg att rotera och att göra den upphöjda punkten

fast med röranslutningen.

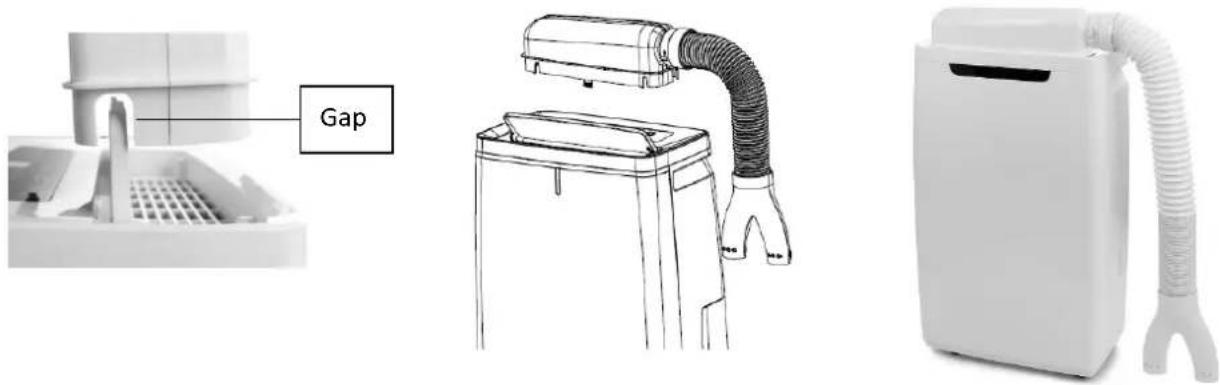

5. Öppna luftutloppslocket i en vinkel på 90°. Montera täcklådan vertikalt på luftutloppet. Var uppmärksam på

att luftutsläppskåpan ska gå igenom motsvarande öppning i täcklådan.

6. Sätt in skokopplingen i de skor som ska torkas. När du torkar skor ska du välja läget för torra kläder.

RENGÖRING OCH UNDERHÅLL

Apparaten måste rengöras regelbundet för att förlänga dess livslängd och för att den ska fungera korrekt. Varning: Innan du gör någon rengöring ska du stänga av enheten och dra ut kontakten för att undvika elektriska stötar. Använd inte varmt vatten eller kemiska lösningsmedel för rengöring.

1. Rengör regelbundet vattentanken med kallt eller varmt vatten och torka den med en mjuk trasa för att

2. Rengör apparatens yta med en fuktig trasa. Använd inte rengöringsmedel eller slipande svampar som kan

3. Rengör filtret enligt beskrivningen i följande avsnitt.

4. När enheten inte kommer att användas under en längre tid:

1) Töm och torka vattentanken och sätt sedan tillbaka den.

Rörkoppling Rör Skokontakt Upphöjd punkt Gap- 69 -

3) Placera apparaten upprätt och undvik direkt solljus.

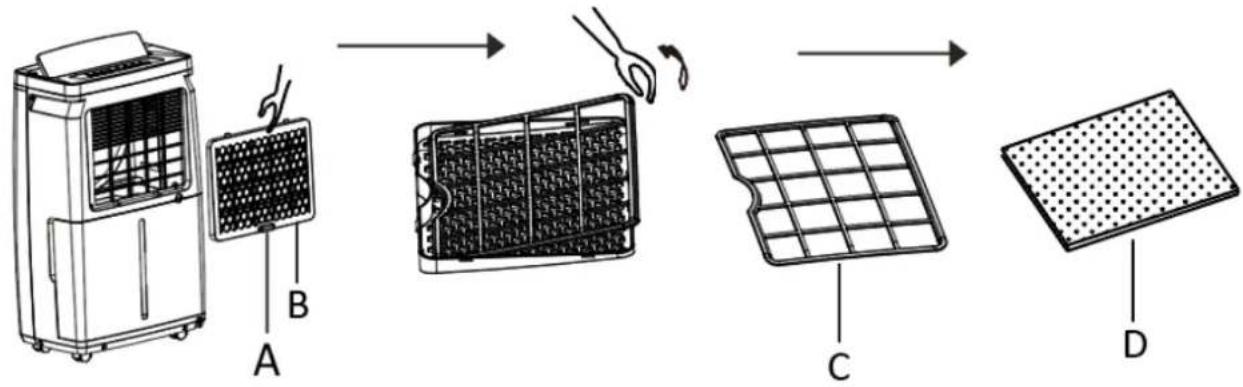

Filter Det finns ett filter på baksidan av apparaten som måste tas bort och rengöras regelbundet. Avfuktningskapaciteten kan minska när filtret är igensatt.

• Dra i fliken (A) för att ta loss filterhöljet (B). Ta bort filternätet (C) och ta sedan ut aktivt kolfiltret (D).

• Filterlådan och filternätet kan tvättas i vatten (temperatur < 40 °C). Torka dem väl innan de monteras.

• Aktivt kolfilter kan inte rengöras i vatten. Du kan använda en dammsugare för att ta bort dammet. Det rekommenderas att aktivt kolfiltret byts ut var 3-6:e månad (beroende på användning) för att säkerställa att apparaten fungerar optimalt.

FELSÖKNING Problem Möjlig orsak Lösning Inget arbete Strömkontakten är inte ansluten. Anslut. Vattenbehållaren med smutsvatten är full Töm vattenbehållaren. Vattenbehållaren är inte placerad på rätt sätt. Placera den noga. Luckan för luftutsläpp är inte öppen. Ö ppna luckan för luftutsläppet. Liten avfuktningskapacitet Filtret är igensatt. Rengör filtret. Luftintaget eller luftuttaget är blockerat. Ta bort hinder från luftutloppet eller luftintaget. Höga ljud Apparaten är inte bra placerad. Placera apparaten på ett jämnt och stabilt golv. Stopp under avfuktningsprocessen Rumstemperaturen ligger utanför apparatens arbetsområde. Apparaten kan starta automatiskt när rumstemperaturen återgår till arbetsområdet 5℃ - 32℃. Kläderna kan inte torkas snabbt. Kläderna exponeras inte för den luft som sänds från apparaten. Försök att exponera de våta kläderna för luftflödet. Det är för kallt i rummet. De våta kläderna kan torka långsammare i låg temperatur. Försök att höja rumstemperaturen.- 70 - Det är inget fel på avfuktaren om följande fenomen inträffar. Fenomen Orsak Intermittent stopp under driften Apparaten håller på att avfrostas. Liten avfuktningskapacitet Avfuktningskapaciteten sjunker med rumstemperaturen och luftfuktigheten. Apparaten slutar avfukta när rumstemperaturen överstiger 5℃ - 32℃. Fuktigheten i rummet kan inte minskas. Rummet är för stort. Dörren eller fönstren i rummet är inte stängda. Apparaten används tillsammans med andra apparater som avger ånga. Obehaglig lukt Lukten kan komma från väggen, möbler eller andra saker. Apparaten gör ett ljud under drift. Ljudet från köldmediets flöde kan försvinna eller sjunka automatiskt medan systemet fungerar stabilt. Vatten är kvar i behållaren. Eftersom varje apparat har genomgått ett driftstest innan den lämnar fabriken, rinner en del vatten från förångaren till vattentanken. Summern ljuder. Summern ljuder när vattentanken är full eller inte är rätt placerad.

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstå någon skada på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag fastställda garantianspråken har köparen möjlighet att göra gällande följande anspråk på garanti: För den köpta apparaten ges 2 års garanti, med början på inköpsdagen. Om du har en defekt produkt, kan du vända dig direkt till inköpsstället. Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.

MILJÖVÄNLIG KASSERING

Återvinning – EU-direktiv 2012/19/EU Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För- 71 - att återlämna den använda enheten, använd retur- och insamlingssystem eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning. Emerio B.V. Customer service: Kundeninformation: Klantenservice: Oudeweg 115 T: [phone] T: [phone] T: [phone] 2031 CC Haarlem www.emerio.eu/service www.emerio.eu/service www.emerio.eu/service The Netherlands Looking for spare parts? Have a look at www.spareparts.emerio.eu Sie brauchen Ersatzteile? Besuchen Sie www.ersatzteile.emerio.eu Onderdelen nodig? Kijk op www.onderdelen.emerio.eu- 72 - INSTRUKTIONS FÖ R REPARATION AV APPARATER SOM INNEHÅLLER R290

1) Kontroller för området

Innan arbete påbörjas på system som innehåller antändbara kylmedel är det nödvändigt med säkerhetskontroller för att garantera att risken för antändning är minimerad. För reparationer av kylsystem skall följande säkerhetsåtgärder uppfyllas innan arbete påbörjas på systemet.

Arbete skall under en kontrollerad procedur frö att minimera risken att brännbara gaser eller ånga finns närvarande när arbetet påbörjas.

3) Allmänt arbetsområde

All underhållspersonal och andra som arbetar i närheten skall instrueras om typ av arbete som skall utföras. Arbete i slutna utrymmen skall undvikas. Området runt arbetsplatsen skall spärras. Se till att det inom området har säkrats genom att kontrollera om det finns brännbara material.

4) Kontrollera om det finns kylmedel i närheten.

Området skall kontrolleras med en lämplig detektor för kylmedel innan och under arbetet för att garantera att teknikern är medveten om potentiellt brännbar atmosfär. Se till att utrustning för läckagedetektering som använd är lämplig för användning med brännbara kylmedel, d.v.s. är icke-gnistbildande, adekvat förseglade eller i sig självt är säkra.

5) Att brandsläckningsutrustning finns i närheten.

Om någon värmebearbetning skall utföras på kylutrustningen eller någon tillhörande del skall lämplig brandsläckningsutrustning finnas tillgänglig. Ha brandsläckare med torrt pulver eller kolsyra i närheten av arbetsområdet.

6) Inga antändningskällor

Inga personer som utför arbete på kylsystem som involverar exponering av rör som innehåller eller har innehållit antändbart kylmedel skall inte använda någon form av antändningskällor på ett sådant sätt att det kan leda till risk för brand eller explosion. Alla tänkbara antändningskällor, inklusive cigarettrökning, skall hållas tillräckligt långt från platsen för installationen, reparationen, borttagning och avyttring under vilka antändbart kylmedel kan komma ut i omgivningen. Innan arbete starta måste området runt utrustningen granskas för att vara säker på att det inte finns några risker för brand eller antändning. Skylten “Rökning förbjuden” skall visas.

7) Ventilerat område

Se till att området är öppet eller att det är tillräckligt ventilerat innan systemet öppnas eller heta arbeten utförs. En viss ventilation skall finnas under tiden som arbetet utförs. Ventilationen skall på ett säkert sätt ventilera bort allt frisläppt kylmedel och helst släppa ut det i atmosfären.

8) Kontroll av kylutrustningen

När elektriska komponenter byts ut skall de passa för dess syfte och har korrekt specifikation. Tillverkarens underhålls- och serviceriktlinjer skall alltid följas. Vid tveksamheter, rådfråga tillverkarens tekniska avdelning för hjälp. Följande kontroller skall gälla för installationer med antändningsbara kylmedel: – Laddningsstorleken är i enlighet med rumsstorleken där kylanläggningens delar är installerad; – Ventilationsmaskineriet och utlopp fungerar korrekt och inte är hindrade: – Om en indirekt kylkrets används skall den andra kretsen kontrolleras om den innehåller kylmedel; – Markeringar på utrustningen skall fortsätta vara synlig och läslig. Markeringar och skyltar som är läsliga skall vara korrekta; – Kylrör eller komponenter är installerade i en position där de inte kan utsättas för några substanser som kan fräta på kylanläggningars komponenter, såvida inte komponenterna består av material som i sig är motståndskraftiga mot frätning eller är lämpligt skyddade mot frätning.

9) Kontroll av elektriska enheter- 73 -

Reparationer och underhåll av elektriska komponenter skall inkludera initial säkerhetskontroll och inspektion av komponenter. Om det finns ett fel som påverkar säkerheten skall ingen elektrisk anslutning göra till enheten innan felet hanterats på ett tillfredsställande sätt. Om felet inte kan korrigeras men det är nödvändigt att fortsätta driften skall en adekvat temporär lösning användas. Detta skall rapporteras till ägaren av utrustningen så att alla parter är informerade. Initiala säkerhetskontroller skall inkludera: Att kondensatorer är urladdade: detta skall göras på ett säkert sätt för att undvika eventuell gnistbildning; Att det inte finns några strömförande elektriska komponenter och ledningar exponerade för laddning, återvinning eller avluftning av systemet; Att det inte finns någon kontinuitet av jordbindning.

2. Reparation av gastäta komponenter

1) Under reparation av gastäta komponenter skall alla elektriska anslutningar vara frånkopplade från

utrustningen som arbetas med innan några förseglade luckor tas bort etc. Om det är absolut nödvändigt att ha strömanslutning till utrustningen under servicen skall en permanent fungerar form av läckagedetektering vara placerad vid den mest kritiska punkten för att varna för en potentiellt farlig situation.

2) Särskild uppmärksamhet skall riktas på följande för att garantera att vid arbete med elektriska komponenter

skall höljen inte ändras på ett sådant sätt att skyddsnivån påverkas. Detta skall inkludera skador på kablar, överdrivet antal anslutningar, terminaler som inte skapats enligt ursprungsspecifikationer, skador på förseglingar, felaktig fastsättning av packningsringar etc. Se till att apparaten är monterade säkert. Se till att gastätningar eller tätningsmaterial inte har slitits så att de inte längre fyller sitt syfte med att förhindra åtkomst till brännbar atmosfär. Byte av delar skall ske i enlighet med tillverkarens specifikationer. NOTERA: Användning av silikontätningsmedel kan hämma effektiviteten mot vissa typer av utrustningar för läckagedetektering. Verkligt säkra komponenter behöver inte isoleras innan arbete utförs på dem.

3. Reparation av verkligt säkra komponenter

Använd inga permanent induktiva eller kapacitansbelastningar till kretsen utan att se till att det inte överskrider tillåtna spänningen och strömmen som är tillåter för utrustningen som används. Verkligen säkra komponenter är de endast typerna som kan arbeta på strömförande vid närvaro av antändbar atmosfär. Testapparaten skall ha korrekt märkdata. Byt endast komponenter mot delar som specificerats av tillverkaren. Andra delar kan resultera in antändning av kylmedel i atmosfären från en läcka.

Kontrollera att kablarna inte utsätts för slitage, överdrivet tryck, vibrationer, vassa kanter eller andra skadliga miljöeffekter. Kontrollen skall också ta med effekterna av åldrande eller kontinuerliga vibrationer från källor såsom kompressorer eller fläktar.

5. Detektering av brandfarliga kylmedel

Under inga omständigheter skall potentiella källor för antändning användas för att söka efter eller för att detektera kylmedelsläckage. En läcksökningslampa (eller någon annan detektor som använder en öppen låga) skall inte användas.

6. Metoder för läckagedetektering

Följande metoder för läckagedetektering bedöms acceptabla för system som innehåller antändbara kylmedel. Elektroniska läckagedetektorer skall användas för att detektera antändningsbara kylmedel, men känsligheten kanske inte är adekvat eller kan behöva återkalibreras. (Detekteringsutrustning skall kalibrerar i ett kylmedelsfritt område.) Se till att detektorn inte är en potentiell källa för antändning och att den är lämplig för kylmedlet som används. Utrustning för läckagedetektering skall ställas in på ett procenttal av LFL för kylmedlet- 74 - och skall kalibreras till kylmedlet som används om det ungefärliga procenttalet för gas (25 % maximalt) är bekräftat. Läckagedetektering av vätskor är lämplig att användas med de flesta kylmedel men användning av kylmedel som innehåller klor skall undvikas eftersom klor kan reagera med kylmedlet och fräta på kopparrören. Om det misstänks finnas en läcka skall alla öppna lågor tas bort/släckas. Om ett läckage av kylmedel hittas som kräver hårdlödning skall alt kylmedel tömmas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet fjärran från läckaget. Syrefritt kvävgas (Oxygen free nitrogen/OFN) skall sedan rena systemet både innan och under hårdlödningsprocessen.

7. Borttagning och evakuering

När man tar sig in i kylsystemkretsen för reparation - eller för något annat syfte - skall konventionella procedurer användas. Emellertid är det viktigt att bästa praxis följs eftersom antändligheten bör beaktas. Följande procedurer skall följas:

• Rena kretsen med inaktiv gas;

• Rengör igen med inaktiv gas;

• Ö ppna kretsen genom skärning eller hårdlödning. Kylmedlet skall återvinnas i korrekta återvinningsbehållare. Systemet skall “sköljas” med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre skall inte användas för denna uppgift. Sköljning skall uppnås genom att bryta vakuumet i systemet med OFN och fortsätta att fylla på tills arbetstrycket uppnåtts, sedan ventilera ut i atmosfären och slutligen dra ned till ett vakuum. Denna process skall upprepas tills inget kylmedel finns kvar i systemet. När den slutliga OFN laddningen använd skall systemet ventileras ned till atmosfärstryck för att möjliggöra att arbetet kan ske. Detta arbete är absolut livsnödvändigt om hårdlödningsarbete ska kunna ske på rörarbetet. Se till att utloppet för vakuumpumpen inte är nära några antändningskällor och att det finns ventilation tillgänglig.

8. Laddningsprocedur

Förutom konventionella laddningsprocedurer skall följande krav följas. – Se till att kontaminering av olika kylmedel inte uppstår när laddningsutrustningen används. Slangar och ledningar skall vara så korta som möjligt för att minimera mängden kylmedel i dessa. – Cylindrar skall hållas upprätt. – Se till att kylmedelssystemet är jordat innan systemet laddas med kylmedel. – Märk systemet när laddningen är klar (om det inte redan är gjort). – Extrem försiktighet gäller så att kylsystemet inte överfylls. Innan laddningen av systemet skall det provtryckas med OFN. Systemet skall läckagetestas när laddningen är klar men innan driftsättning. Ett efterföljande läckagetest skall utföras innan anläggningen lämnas.

Innan denna procedur utförs är det väsentligt att teknikern är fullständigt förtrogen med utrustningen och alla dess detaljer. Det rekommenderas att god praxis är att alla kylmedel återvinns på ett säkert sätt. Innan uppgiften utförs skall ett olje- och kylmedelsprov tas om en analys krävs innan det återvunna kylmedlet återanvänds. Det är väsentligt att den elektriska strömmen finns tillgänglig innan uppgiften startar. a) Bli förtrogen med utrustningen och dess hantering. b) Isolera systemet elektriskt. c) Innan proceduren startas, se till att:

• Mekaniskt hanterad utrustning finns tillgänglig, om den krävs för hantering av kylmedelscylindrarna;

• All personals skyddsutrustning finns tillgänglig och används korrekt;

• Återvinningsprocessen övervakas hela tiden av en kompetent person;- 75 -

• Återvinningsutrustning och cylindrar uppfyller lämplig standard. d) Pumpa ned kylsystemet om möjligt. e) Om vakuum inte är möjligt, gör ett samlingsrör så att kylmedel kan tas bort från olika delar av systemet. f) Se till att cylindrarna är placerad på skalan innan återvinning sker. g) Starta återvinningsmaskinen och arbeta in enlighet med tillverkarens instruktioner. h) Ö verfyll inte cylindrarna. (Inte mer än 80 % volym vätskeladdning).

i) Ö verskrid inte maximalt arbetstryck hos cylindern, inte ens temporärt.

j) När alla cylindrar har fyllts korrekt och processen är klar, se till att cylindrarna och utrustningen tas bort från anläggningen omedelbart och att alla isoleringsventiler är stängda. k) Återvunnet kylmedel skall inte laddas i ett annat kylsystem såvida inte det har rengjort och kontrollerats.

Utrustning skall märkas där det fastslås att den har avbrutits och tömts på kylmedel. Märkningen skall vara daterad och undertecknad. Se till att det finns märkning på utrustningen som fastställer att utrustningen innehåller antändbart kylmedel.

När kylmedel tas bort från ett system, antingen för service eller stängning rekommenderas god praxis att allt kylmedel tas bort på ett säkert sätt. Vid överföring av kylmedel till cylindrar, se till att endast lämpligt antal återvinningscylindrar för kylmedel används. Se till att tillräckligt antal cylindrar som klarar av att hålla hela systemets laddning finns tillgängliga. Alla cylindrar som skall användas är avsedda för det återvunna kylmedlet och märkt för det kylmedlet (d.v.s specialcylindrar för det återvunna kylmedlet). Cylindrar skall vara kompletta med tryckventiler och associerade avstängningsventiler som fungerar. Tomma återvinningscylindrar är tömda och, om möjligt, kylda innan återvinningen sker. Återvinningsutrustningen skall fungera bra och ha en uppsättning med instruktioner beträffande utrustningen som används och skall vara lämplig för återvinning av brandfarliga kylmedel. Dessutom skall en uppsättning med vågar finnas tillgängliga och fungera. Slangar skall vara kompletta med läckagefria kopplingar och i god kondition. Innan återvinningsmaskinen används, kontrollera att den fungerar på ett tillfredsställande sätt, har underhållits korrekt och att alla associerade elektriska komponenter är förseglade för att förhindra antändning om kylmedel skulle läcka ut. Rådfråga tillverkaren vid tveksamheter. Det återvunna kylmedlet skall återlämnas till leverantören av kylmedlet i korrekt återvinningscylinder och relevant ordnad Waste Transfer Note (överföringsanteckning om avfall). Blanda inte kylmedel i återvinningsenheter och särskilt inte i cylindrar. Om kompressorer eller kompressorolja skall tas bort, se till att de har tömts till en acceptabel nivå för att vara säker på att vissa brandfarliga kylmedel inte blir kvar i smörjmedlet. Tömningsprocessen skall utföras innan kompressorns returneras till leverantören. Endast elektrisk värme till kompressorn skall användas för att accelerera denna process. När oljan töms från ett system skall detta utföras på ett säkert sätt. Kompetens hos servicepersonal Allmänt Specialutbildning förutom vanlig utbildning reparationsprocedurer av kylmedelsutrustning krävs när utrustning med brandfarligt kylmedel är involverat. I många länder utförs denna utbildning av nationella utbildningsorganisationer som är ackrediterade att utbilda relevant nationell kompetensstandard som kan fastställas i lagstiftningen. Den uppnådda kompetensen skall kunna dokumenteras med ett certifikat. Utbildning Utbildningen skall innehålla följande: Information om explosionspotential för brandfarliga kylmedel för att fisa att brandfarligheten kan vara farlig när de hanteras ovarsamt. Information om potentiella antändningskällor som inte är självklara, såsom tändare, ljusomkopplare,- 76 - dammsugare, elektriska värmare. Information om olika säkerhetskoncept: Oventilerat – Säkerheten hos apparaten beror inte på ventilationen i höljet. Stänga av apparaten eller öppna höljet har ingen signifikant påverkan på säkerheten. Inte desto mindre är det möjligt att läckande kylmedel kan ackumuleras på insidan och brännbar atmosfär kommer att släppas ut när höljet öppnas. Ventilerat hölje – Säkerheten hos apparaten beror på ventilationen i höljet. Stänga av apparaten eller öppna höljet har signifikant påverkan på säkerheten. Försiktighet gäller för att garantera att det finns tillräckligt ventilation. Ventilerat rum – Säkerheten hos apparaten beror på ventilationen i rummet. Stänga av apparaten eller öppna höljet har ingen signifikant påverkan på säkerheten. Ventilationen i rummet skall inte stängas av under reparationsproceduren. Information om konceptet med förseglade komponenter och förseglade inkapslingar i enlighet med IEC 60079- 15:2010. Information om korrekt arbetsprocedurer: a) Igångsättning

• Se till att golvområdet är tillräckligt för kylmedelsladdning eller att ventilationsslangen är monterad på korrekt sätt.

• Anslut rören och gör ett läckagetest innan laddning med kylmedel.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk. b) Underhåll

• Portabel utrustning skall repareras ute eller i en verkstad som är särskilt utrustad för service av enheter med brandfarliga kylmedel.

• Se till att det finns tillräcklig ventilation på reparationsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas. Standardproceduren för att kortsluta kondensatorers terminaler skapar vanligtvis gnistor.

• Återmontera förseglade områden korrekt. Om packningarna är slitna, byt.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk. c) Reparation

• Portabel utrustning skall repareras ute eller i en verkstad som är särskilt utrustad för service av enheter med brandfarliga kylmedel.

• Se till att det finns tillräcklig ventilation på reparationsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas.

• När hårdlödning krävs skall följande procedurer utföras i rätt ordning: – Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden. – Töm kylmedelskretsen. – Rensa kylmedelskretsen med nitrogen i fem minuter. – Töm igen. – Ta bort delar som skall bytas ut genom skärning, inte med lågor. – Rensa hårdlödningspunkten med nitrogen under hårdlödningsproceduren. – Gör ett läckagetest innan laddning med kylmedel.

• Återmontera förseglade områden korrekt. Om packningarna är slitna, byt.

• Kontrollera säkerhetsutrustningen innan enheten tas i bruk.- 77 - d) Stängning

• Om säkerheten påverkas när utrustningen tas ur drift, skall kylmedelsladdningen tas bort innan stängning.

• Se till att det finns tillräcklig ventilation på utrustningsplatsen.

• Var medveten om att funktionsfel hos utrustningen kan vara orsakade av förlust av kylmedel och en kylmedelsläcka kan vara möjlig.

• Ladda ur kondensatorer på ett sätt så att gnistor inte bildas.

• Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.

• Fyll på med nitrogen upp till atmosfäriskt tryck.

• Markera på utrustningen att kylmedlet har tagits bort. e) Avyttring

• Se till att det finns tillräcklig ventilation på arbetsplatsen.

• Ta bort kylmedlet. Om återvinning inte krävs av nationella bestämmelser, töm ut kylmedlet ute. Se till att det uttömda kylmedlet inte utgör någon fara. Vid tveksamheter skall en person skydda utloppet. Var särskilt försiktigt så att det uttömda kylmedlet inte flyter tillbaka in i byggnaden.

• Ta bort kompressorn och töm ut oljan. Transport, märkning och förvaring av enheter som använder brandfarliga kylmedel Transport av utrustning som innehåller brandfarliga kylmedel Uppmärksamma att det kan finnas ytterligare transportbestämmelser med tanke på att utrustningen innehåller brännbara gaser. Maximalt antal delar av utrustningen eller konfiguration av utrustningen som tillåts att transporteras tillsammans avgörs av de tillämpliga transportbestämmelserna. Märkning av utrustningen med skyltar Skyltar för liknande apparater som används i arbetsområden styrs av lokala bestämmelser och ger minimikraven för ombesörjande av säkerheten och/eller hälsoskyltar för arbetsplatsen. Alla skyltar som krävs skall bibehållas och anställda skall se till att anställda får lämpliga och tillräckliga instruktioner och utbildning i betydelsen av lämpliga säkerhetsskyltar och att åtgärder skall vidtas i anslutning till dessa skyltar. Effektiviteten hos skyltarna skall inte döljas av att alltför många skyltar placeras tillsammans. Alla piktogram som används skall vara så enkla som möjligt och endast innehålla väsentliga detaljer. Avyttring av utrustning som innehåller brandfarliga kylmedel Se nationella bestämmelser. Förvaring av utrustning/apparater Förvaring av utrustningen skall ske i enlighet med tillverkarens instruktioner. Förvaring av förpackad (osåld) utrustning Den förpackningens skydd skall vara konstruerat så att mekaniska skador på utrustningen inuti förpackningen inte orsakar läckage av kylmedelsladdningen. Maximalt antal delar utrustningen som tillåts att förvaras tillsammans avgörs av lokala bestämmelser.- 78 - Gebruiksaanwijzing – Dutch VEILIGHEIDSVOORSCHRIFTEN Voor gebruik dient u alle onderstaande instructies te lezen om letsel en schade te voorkomen en om de beste resultaten met het apparaat te bereiken. Bewaar deze handleiding op een veilige plek. Mocht u dit apparaat aan iemand anders overhandigen, dient u ook de gebruiksaanwijzing te overhandigen. In geval van schade die wordt veroorzaakt doordat de gebruiker de instructies in deze gebruiksaanwijzing niet in acht heeft genomen, komt de garantie te vervallen. De fabrikant/importeur is niet aansprakelijk voor schade die wordt veroorzaakt door het niet in acht nemen van de gebruiksaanwijzing, door nalatig gebruik of gebruik dat niet in overeenstemming is met de bepalingen van deze gebruiksaanwijzing.
