INSTRUKCJA OBSŁUGI DH127463 Emerio

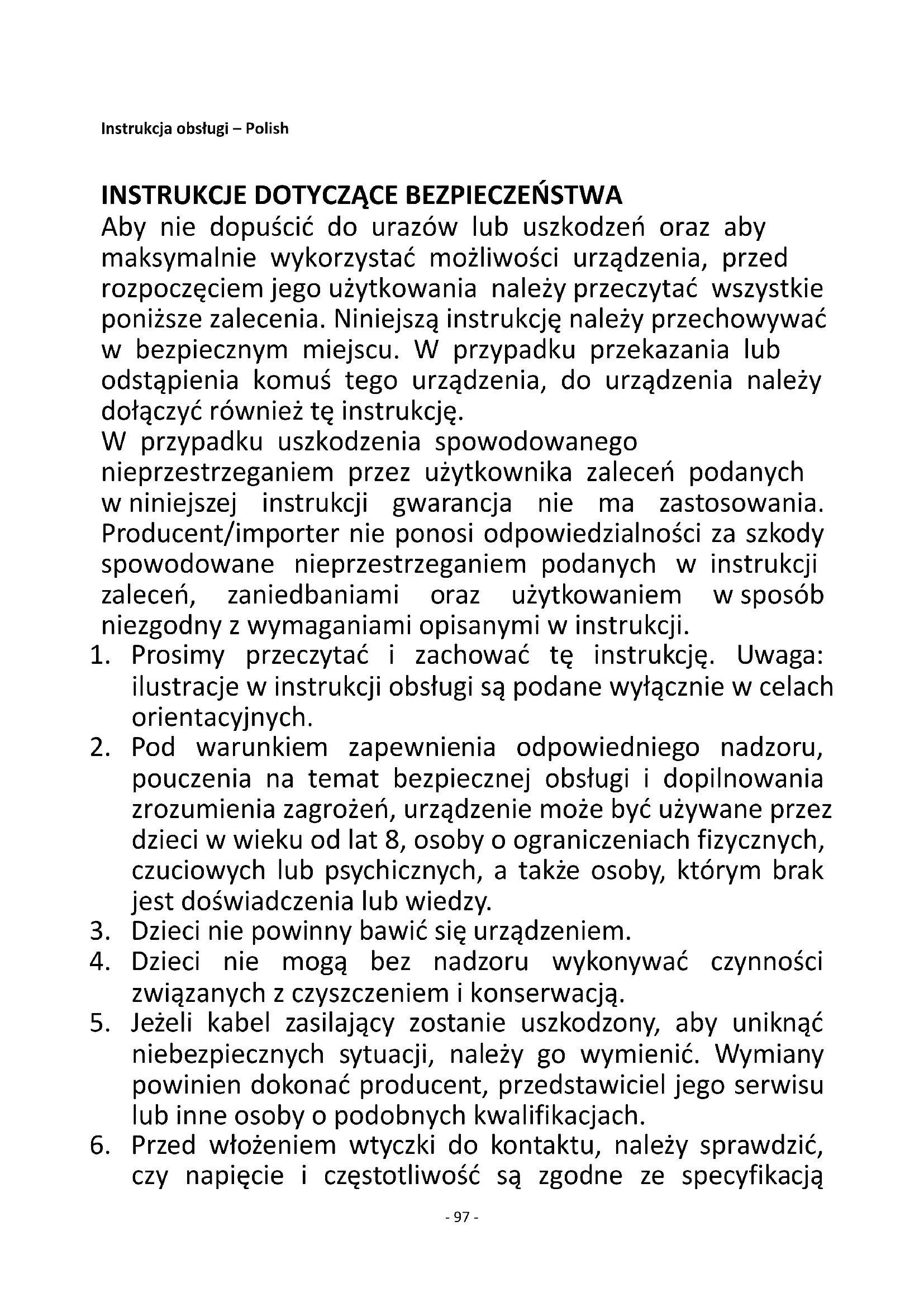

Aby nie dopuścić do urazów lub uszkodzeń oraz aby maksymalnie wykorzystać możliwości urządzenia, przed rozpoczęciem jego użytkowania należy przeczytać wszystkie poniższe zalecenia. Niniejszą instrukcję należy przechowywać w bezpiecznym miejscu. W przypadku przekazania lub odstąpienia komuś tego urządzenia, do urządzenia należy dołączyć również tę instrukcję. W przypadku uszkodzenia spowodowanego nieprzestrzeganiem przez użytkownika zaleceń podanych w niniejszej instrukcji gwarancja nie ma zastosowania. Producent/importer nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem podanych w instrukcji zaleceń, zaniedbaniami oraz użytkowaniem w sposób niezgodny z wymaganiami opisanymi w instrukcji.

1. Prosimy przeczytać i zachować tę instrukcję. Uwaga:

ilustracje w instrukcji obsługi są podane wyłącznie w celach orientacyjnych.

2. Pod warunkiem zapewnienia odpowiedniego nadzoru,

pouczenia na temat bezpiecznej obsługi i dopilnowania zrozumienia zagrożeń, urządzenie może być używane przez dzieci w wieku od lat 8, osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, a także osoby, którym brak jest doświadczenia lub wiedzy.

3. Dzieci nie powinny bawić się urządzeniem.

4. Dzieci nie mogą bez nadzoru wykonywać czynności

związanych z czyszczeniem i konserwacją.

5. Jeżeli kabel zasilający zostanie uszkodzony, aby uniknąć

niebezpiecznych sytuacji, należy go wymienić. Wymiany powinien dokonać producent, przedstawiciel jego serwisu lub inne osoby o podobnych kwalifikacjach.

6. Przed włożeniem wtyczki do kontaktu, należy sprawdzić,

czy napięcie i częstotliwość są zgodne ze specyfikacją- 98 - podaną na tabliczce znamionowej.

7. Jeżeli jest używany przedłużacz, musi on być dostosowany

do mocy pobieranej przez urządzenie. W przeciwnym wypadku może dojść do przegrzania się przedłużacza i/lub wtyczki. Istnieje potencjalne ryzyko urazów na skutek potknięcia się o przewód zasilający. Zachowaj ostrożność, by uniknąć niebezpiecznych sytuacji.

8. Przed czyszczeniem i na czas, gdy urządzenie nie jest

używane, należy wyjąć wtyczkę z kontaktu.

9. Należy dopilnować, aby kabel zasilający nie zwisał z ostrych

krawędzi. Należy go trzymać z dala od gorących przedmiotów i otwartych płomieni.

10. Urządzenia i wtyczki kabla zasilającego nie wolno zanurzać

w wodzie lub innych płynach. Ryzyko utraty życia wskutek porażenia prądem!

11. W celu wyjęcia wtyczki z kontaktu należy ciągnąć za

wtyczkę. Nie należy ciągnąć za kabel zasilający.

12. Jeśli urządzenie wpadnie do wody, nie wolno go dotykać.

Należy wyjąć wtyczkę z kontaktu, wyłączyć urządzenie i wysłać je do autoryzowanego punktu serwisowego w celu dokonania naprawy.

13. Nie należy mokrą ręką wkładać wtyczki urządzenia do

kontaktu lub wyjmować jej z niego.

14. Nigdy nie należy próbować otwierać obudowy urządzenia

lub samodzielnie urządzenie naprawić. Mogłoby to doprowadzić do porażeniem prądem.

15. Urządzenie nie zostało zaprojektowane do użytku

komercyjnego. Tylko do użytku w zamkniętych pomieszczeniach.

16. Urządzenia nie należy używać do celów, do których nie jest

17. Kabla nie należy owijać wokół urządzenia ani zaginać.

18. Ponieważ deszcz może doprowadzić do porażenia prądem,

urządzenia nie należy używać w oknie.

19. Jeśli z urządzenia zaczną dochodzić jakiekolwiek dziwne

dźwięki lub pojawi się nietypowy zapach lub dym, należy- 99 - odłączyć zasilanie.

20. Przed zmianą pozycji urządzenie należy wyłączyć.

21. Na urządzeniu nie należy stawiać jakichkolwiek ciężkich

22. Otworu wlotowego i wylotowego nie wolno zakrywać

ściereczkami ani ręcznikami.

23. Wody spuszczonej z urządzenia nie należy używać, w

szczególności do picia.

24. Gdy urządzenie pracuje, nie należy wyjmować z niego

• Przed przeniesieniem urządzenia w inne miejsce należy wylać wodę ze zbiornika, aby jej nie rozlać.

• Aby nie dopuścić do rozlania się wody i uszkodzenia urządzenia, urządzenia nie należy przechylać.

• Ponieważ grozi to porażeniem prądem, pożarem lub uszkodzeniem urządzenia, do otworów w urządzeniu nie wolno wkładać jakichkolwiek ciał obcych.

25. Urządzenia nie wolno umieszczać obok urządzeń

wytwarzających ciepło ani w pobliżu materiałów łatwopalnych i niebezpiecznych.

26. Do wlotu lub wylotu powietrza nigdy nie należy wkładać

palców lub jakichkolwiek przedmiotów.

27. Ponieważ grozi to pożarem, osuszacza nie należy używać w

przestrzeniach zamkniętych, takich jak np. szafa.

28. Urządzenie należy zainstalować zgodnie z krajowymi

przepisami dotyczącymi sposobu prowadzenia okablowania.

29. Szczegóły dotyczące rodzaju i amperażu bezpieczników:

30. Czynności serwisowe powinny być wykonywane wyłącznie

zgodnie z zaleceniami producenta urządzenia. Czynności konserwacyjne i naprawy wymagające pomocy innych wykwalifikowanych osób powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie łatwopalnych czynników chłodniczych.- 100 -

31. Nie należy używać jakichkolwiek środków

przyspieszających proces odszraniania lub czyszczenia innych niż te, które zaleca producent.

32. Urządzenie należy przechowywać w pomieszczeniu, w

którym nie ma włączonych na stałe źródeł zapłonu (np.: otwarte płomienie, włączone urządzenie gazowe lub włączony grzejnik elektryczny).

33. Nie przebijać, nie wrzucać do ognia.

34. Należy mieć świadomość, że czynnik chłodniczy może być

35. Jeżeli urządzenie zostanie zainstalowane i będzie używane

lub przechowywane w pomieszczeniu bez wentylacji, pomieszczenie to musi być zaprojektowane w taki sposób, aby zapobiegało zbieraniu się czynnika chłodniczego wydostającego się z obwodu wskutek nieszczelności, ponieważ stwarza on ryzyko pożaru lub wybuchu wskutek zapalenia się chłodziwa od grzejników elektrycznych, kuchenek lub innych źródeł zapłonu.

36. Urządzenie należy przechowywać w taki sposób, aby

zapobiec usterce mechanicznej.

37. Instrukcje dotyczące naprawy urządzeń zawierających

czynnik chłodniczy R290 podano poniżej.

38. Aby nie dopuścić do uszkodzenia, urządzenie należy

ustawić w pozycji pionowej na co najmniej 2 godziny przed włączeniem.- 101 - Ostrzeżenie: Ryzyko pożaru / Materiały łatwopalne. Przeczytaj instrukcje. Podręcznik operatora; instrukcje obsługi. Wskaźnik serwisu; przeczytaj instrukcję techniczną.

Ostrzeżenie: Otwory wentylacyjne muszą znajdować się z dala od przeszkód. Ostrzeżenie: Urządzenie należy przechowywać w miejscu posiadającym dobrą wentylację, w pomieszczeniu o powierzchni takiej jak przewidziano dla tego urządzenia. Wymagana odległość wokół urządzenia powinna wynosić co najmniej 30 cm. Urządzenie powinno być zainstalowane, używane i przechowywane w pomieszczeniu o powierzchni podłogi powyżej 4 m

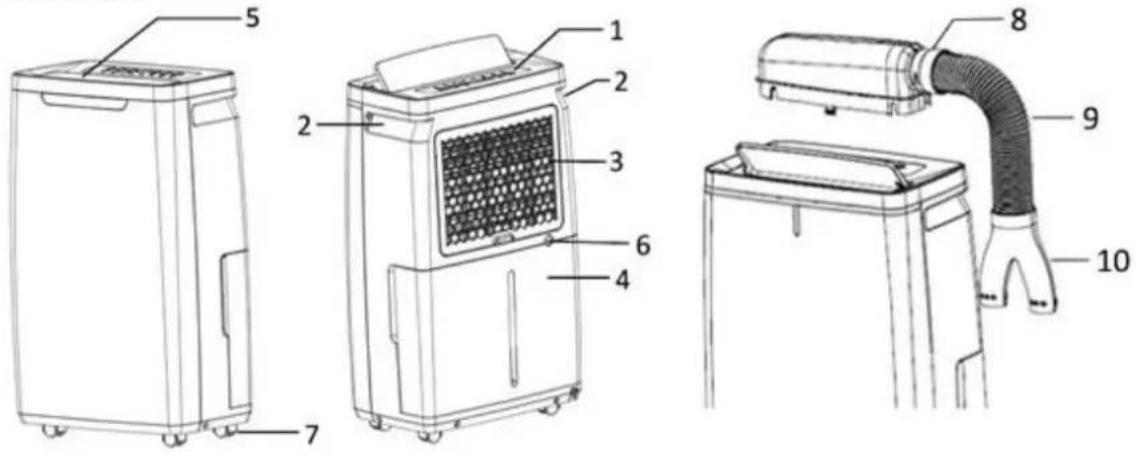

3. Wlot powietrza i filtr

5. Wylot powietrza (z pokrywą)

6. Ciągłe odprowadzanie wody

Uwaga: Przed pierwszym użyciem należy wyjąć rurę i łączówki do suszenia butów. Informacje na temat zdejmowania pokrywy zbiornika na wodę podane są w części „Opróżnianie zbiornika na wodę”. PANEL STEROWANIA

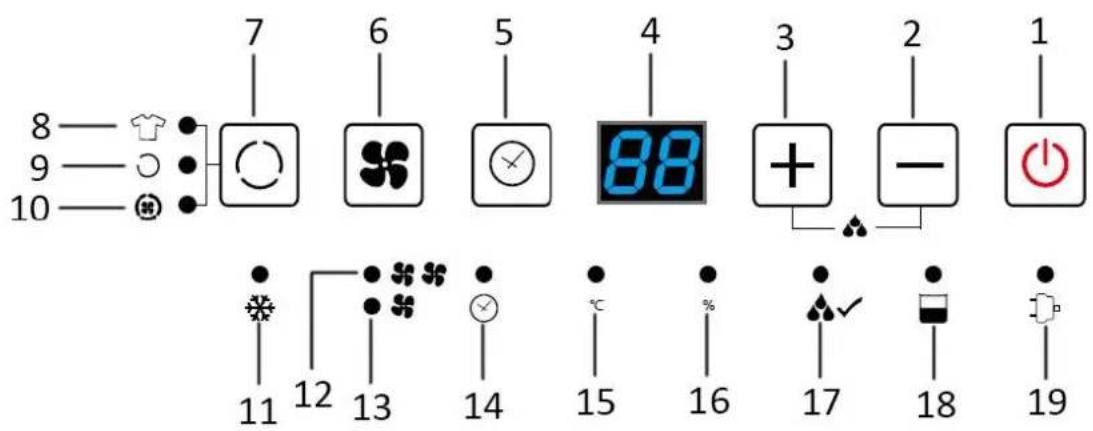

1. Przycisk włączania/gotowości

2. Przycisk nastawiania minutnika/wilgotności „-”

3. Przycisk nastawiania minutnika/wilgotności „+”

4. Wyświetlacz cyfrowy

5. Przycisk minutnika

6. Przycisk prędkości wentylatora- 103 -

8. Kontrolka trybu suszenia odzieży

9. Kontrolka trybu ręcznego

10. Kontrolka trybu cyrkulacji powietrza

11. Kontrolka funkcji odszraniania

12. Kontrolka dużej prędkości wentylatora

13. Kontrolka małej prędkości wentylatora

16. Kontrolka wilgotności

17. Kontrolka wilgotności docelowej

18. Kontrolka pełnego zbiornika na wodę (świeci się również, gdy zbiornik na wodę nie jest właściwie założony).

19. Kontrolka zasilania

FUNKCJA ODSZRANIANIA Parownik znajdujący się w osuszaczu potrafi się automatycznie odszraniać. W czasie odszraniania świeci się kontrolka funkcji odszraniania. Domyślnie ustawiony jest następujący program: Wykryta temperatura pokojowa ≥ 24℃: Funkcja odszraniania nie działa. 5℃ ≤ wykryta temperatura pokojowa ≤ 12℃: Podczas osuszania powietrza, co 8 minut na około 3 minuty urządzenie przełączy się w tryb odszraniania. Sprężarka przestanie pracować, a wentylator będzie pracował z dużą prędkością. 12℃ < wykryta temperatura pokojowa <18℃: Podczas osuszania powietrza, co 25 minut na około 5 minut urządzenie przełączy się w tryb odszraniania. Sprężarka przestanie pracować, a wentylator będzie pracował z dużą prędkością. 18℃ ≤ wykryta temperatura pokojowa <24℃: Podczas osuszania powietrza, co 120 minut na około 5 minut urządzenie przełączy się w tryb odszraniania. Sprężarka przestanie pracować, a wentylator będzie pracował z dużą prędkością. Gdy urządzenie pracuje, temperatura w pomieszczeniu rośnie. Ten osuszacz nie posiada funkcji chłodzenia. W czasie pracy wytwarza on ciepło i zwiększa temperaturę w pomieszczeniu o od 1 do 4℃. Powyższy wzrost temperatury może być bardzo wyraźny w szafkach lub innych podobnych przestrzeniach. Na wzrost temperatury w pomieszczeniu mogą ponadto wpływać zamknięte drzwi i okna, inne urządzenia w pomieszczeniu mogące wydzielać ciepło, jak również promieniowanie słoneczne. Wydajność osuszania W tej samej temperaturze pokojowej wydajność osuszania jest wyższa przy wyższej wilgotności względnej oraz niższa przy niższej wilgotności względnej. Przy tej samej wilgotności względnej wydajność osuszania jest wyższa przy wyższej temperaturze, oraz niższa przy niższej temperaturze. Urządzenie jest przeznaczone do usuwania niepożądanej wilgotności w codziennym życiu oraz, pomocniczo, do suszenia wypranej odzieży w pomieszczeniach zamkniętych. Urządzenie nie nadaje się do utrzymywania bardzo niskiej wilgotności.

PRZED PIERWSZYM UŻYCIEM

• Aby nie dopuścić do uszkodzenia, urządzenie należy ustawić w pozycji pionowej na co najmniej 2 godziny przed włączeniem.

• Po wyjęciu opakowania należy się upewnić, że urządzenie jest w dobrym stanie.

• Nie należy pozwalać dzieciom bawić się materiałami opakowaniowymi, ponieważ istnieje ryzyko zadławienia i uduszenia. Urządzenie należy zainstalować na płaskiej powierzchni, w miejscu, w którym wylot i wylot powietrza nie będą- 104 - zasłonięte. Wokół urządzenia powinno być co najmniej 30 cm wolnego miejsca. Aby oszczędzać energię, gdy urządzenie jest włączone, okna i drzwi należy trzymać zamknięte. Uwaga: Jeśli działanie osuszacza zakłócane jest przez pracę urządzeń AGD takich jak np. telewizor lub radiomagnetofon, urządzenia te należy trzymać w odległości co najmniej 70 cm od osuszacza.

UŻYTKOWANIE Włożyć wtyczkę przewodu zasilającego urządzenie do kontaktu. Rozlegnie się sygnał dźwiękowy. Urządzenie znajduje się w trybie gotowości. Kontrolka zasilania miga. Włączanie/gotowość: Aby włączyć urządzenie, należy wcisnąć przycisk włączania/gotowości. Ręcznie otworzyć pokrywę wylotu powietrza. Kontrolka zasilania zapali się światłem ciągłym. Na panelu sterowania wyświetlana będzie aktualna wilgotność w pomieszczeniu. Nacisnąć przycisk ponownie, urządzenie przejdzie w tryb gotowości. Ustawianie wilgotności: aby ustawić żądany poziom wilgotności od 30% do 80%, należy naciskać przyciski ustawiania wilgotności. Każde wciśnięcie przycisku zmienia wilgotność docelową o 5%. Po przekroczeniu poziomu 80% wartość wraca do 30% dla innego obiegu, m.in. dla trybu „CO” wyświetlanego na wyświetlaczu. W trybie „CO” urządzenie będzie nadal osuszać powietrze bez względu na aktualną wilgotność w pomieszczeniu. Na panelu kilkakrotnie mignie ustawienie, po czym zostanie ponownie wyświetlona aktualna wilgotność w pomieszczeniu. Po osiągnięciu docelowego poziomu wilgotności zapali się kontrolka wilgotności docelowej. Uwagi:

• Ustawienie wilgotności działa tylko w trybie pracy automatycznej.

• Gdy wyświetlacz cyfrowy nie miga, jednokrotne wciśnięcie przycisku ustawienia wilgotności „+” lub „-” powoduje wyświetlenie docelowej wartości wilgotności. Wartość tę można ustawić ponownie przyciskami ustawiania wilgotności.

• Wciśnięcie przycisku ustawienia wilgotności „+” i przytrzymanie go przez 3 sekundy powoduje, że na wyświetlaczu cyfrowym zacznie migać aktualna temperatura w pomieszczeniu, a kontrolka temperatury zaświeci się. Po kilku sekundach cyfrowy wyświetlacz pokaże aktualną wilgotność w pomieszczeniu, a kontrolka temperatury zgaśnie.

• Gdy wartość wilgotności jest wyświetlana na wyświetlaczu, gaśnie kontrolka wilgotności. Wentylator: Aby wybrać małą lub dużą prędkość wentylatora, należy nacisnąć przycisk prędkości wentylatora. Zapali się przy tym odpowiednia kontrolka. W trybie suszenia odzieży nie da się wybrać prędkości wentylatora. Urządzenie pracuje z dużą prędkością wentylatora. TRYB: Nacisnąć przycisk trybu, aby wybrać tryb: tryb ręczny, tryb cyrkulacji powietrza i tryb suszenia odzieży.

1. Tryb ręczny: W tym trybie świeci się kontrolka trybu ręcznego. W trybie tym można regulować zarówno

prędkość wentylatora, jak i wilgotność. Urządzenie będzie automatycznie utrzymywać wybraną wilgotność.

2. Tryb cyrkulacji powietrza: W tym trybie urządzenie pracuje z wewnętrznym wentylatorem i nie ma

możliwości ustawienia wilgotności. Sprężarka nie pracuje. Wilgotność w pomieszczeniu jest pokazywana na panelu.- 105 -

3. Tryb suszenia odzieży: W tym trybie, dla każdej wilgotności w pomieszczeniu, urządzenie pracuje z dużą

prędkością wentylatora. Wilgotności nie da się zmienić. Wilgotność w pomieszczeniu jest pokazywana na panelu. MINUTNIK: Ustawianie automatycznego wyłączenia - Gdy urządzenie jest włączone, należy wcisnąć przycisk minutnika, na wyświetlaczu cyfrowym zaczną migać cyfry „00”. - Nacisnąć przycisk nastawiania minutnika „+”/„-”, aby wybrać żądany czas automatycznego wyłączenia, od 1 do 24 godzin. Cyfrowy wyświetlacz będzie przez kilka sekund migał, a następnie ustawienie minutnika zostanie potwierdzone. Zapali się kontrolka minutnika. Wyświetlacz cyfrowy wróci do wyświetlania aktualnej wilgotności w pomieszczeniu. - Gdy upłynie nastawiony czas, urządzenie wyłączy się automatycznie. Aby zmienić ustawienie minutnika, należy nacisnąć przycisk minutnika i nacisnąć przycisk nastawiania minutnika „+”/„-”, aby zmienić wartość; gdy będzie ona ustawiona na 0 godzin („00”); minutnik zostanie wyłączony, a kontrolka minutnika zgaśnie. UWAGA:

1. Urządzenie jest wyposażone w funkcję pamięci na wypadek wyłączenia zasilania, która nie obejmuje jednak

Kod błędu „E1” na wyświetlaczu: Czujnik temperatury/wilgotności jest uszkodzony; w celu przeprowadzenia kontroli i wykonania czynności serwisowych należy skontaktować się z profesjonalistą.

SPUSZCZANIE ZEBRANEJ WODY

Gdy zbiornik na wodę jest pełny, zapala się kontrolka napełnienia zbiornika na wodę. Praca urządzenia zostaje automatycznie wstrzymana, po czym rozlega się 20-krotny sygnał dźwiękowy brzęczyka jako ostrzeżenie dla użytkownika, że ze zbiornika na wodę trzeba usunąć wodę. Opróżnianie zbiornika na wodę

1. Zbiornik na wodę należy chwycić po obu stronach za jego wklęsłą część i delikatnie wysunąć.

2. Wylać wodę zebraną w zbiorniku.

3. Delikatnie wepchnąć poziomo zbiornik na wodę do środka, aby zamontować go z powrotem. Uchwyt

pokrywy zbiornika wody powinien leżeć poziomo.

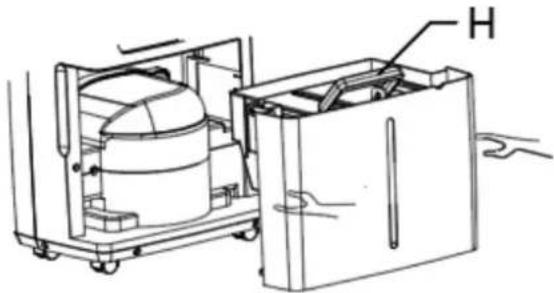

1. Jak zdjąć pokrywę zbiornika na wodę: Aby zdjąć pokrywę zbiornika na wodę, należy najpierw odłączyć

uchwyt (H). Dopasować szczeliny i najpierw wyjąć jeden łącznik uchwytu ze szczeliny, a następnie drugi, aby ostatecznie zdjąć cały uchwyt. Pociągnąć pokrywę zbiornika na wodę do góry, aby ją zdjąć.

2. Przed ponownym zamontowaniem zbiornika na wodę, najpierw trzeba zainstalować pokrywę zbiornika i

3. Ze zbiornika na wodę nie wolno wyjmować pływaka. Bez pływaka czujnik napełnienia wodą nie jest w stanie- 106 -

prawidłowo wykryć poziomu wody, a ze zbiornika na wodę może wyciekać woda. Ciągłe odprowadzanie wody Podłączyć dostarczoną plastikową rurę do wylotu ciągłego odprowadzania wody. Zamiast zbierać się w zbiorniku na wodę, skroplona woda będzie teraz w sposób ciągły odprowadzana przez ten wylot. Należy upewnić się, że rura jest zainstalowana w dół, tak aby woda stale nią spływała.

FUNKCJA SUSZENIA BUTÓW

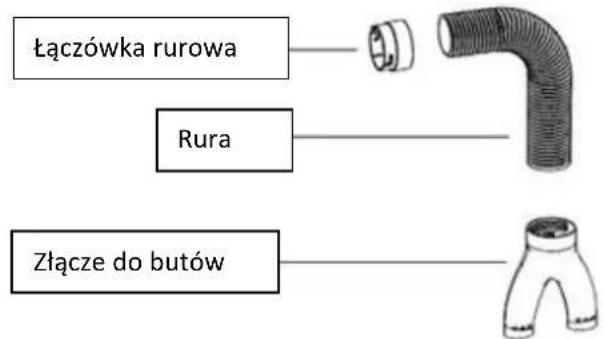

1. Wyjąć części zamienne do suszenia butów. W zapakowanym urządzeniu, rura i łączówki są schowane w

2. Dopasować do siebie i zamocować dwie części pokrywy.

3. Przekręcić łączówkę rurową z jednej strony rury i obrócić złącze buta z drugiej strony.

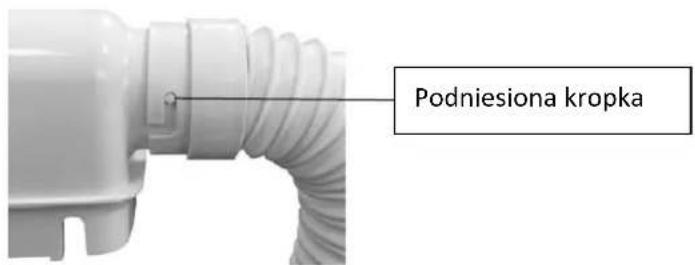

4. Podłączyć rurę do skrzynki pokrywy za pomocą łączówki rurowej. Należy pamiętać, aby obrócić podniesioną

kropkę i sprawić, aby zaczepiła się w łączówce rurowej.

5. Otworzyć pokrywę wylotu powietrza pod kątem 90°. Zamontować skrzynkę pokrywy pionowo na wylocie

powietrza. Należy pamiętać, że pokrywa wylotu powietrza powinna przechodzić przez odpowiednią szczelinę skrzynki pokrywy.

6. Włożyć łączówkę buta do butów, które należy wysuszyć. Do suszenia butów należy wybrać tryb suszenia

odzieży. Łączówka rurowa Rura Złącze do butów Podniesiona kropka Szczelina- 107 -

CZYSZCZENIE I KONSERWACJA

Aby wydłużyć żywotność urządzenia i zapewnić jego prawidłowe działanie, urządzenie musi być regularnie czyszczone. Ostrzeżenie: Aby uniknąć ryzyka porażenia prądem, przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem, należy wyłączyć urządzenie i odłączyć je od zasilania. Do czyszczenia nie należy używać gorącej wody ani chemicznych rozpuszczalników.

1. Zbiornik na wodę należy regularnie czyścić zimną lub ciepłą wodą oraz osuszać miękką szmatką, aby nie

dopuścić do powstawania pleśni.

2. Powierzchnię urządzenia należy czyścić wilgotną szmatką. Nie używać detergentów ani gąbek do

szorowania/druciaków, które mogłyby doprowadzić do uszkodzenia powierzchni z tworzywa sztucznego.

3. Filtr należy czyścić w sposób opisany w części poniżej.

4. Jeśli przez długi czas urządzenie nie będzie używane, należy:

1) Opróżnić i osuszyć zbiornik na wodę, a następnie założyć go na miejsce z powrotem.

3) Ustawić urządzenie pionowo w miejscu osłoniętym przed bezpośrednim światłem słonecznym.

Filtr Z tyłu urządzenia znajduje się zestaw filtrów, który należy regularnie wyjmować i czyścić. Jeśli zestaw filtrów będzie zapchany, wydajność osuszania może się zmniejszyć.

• Pociągnąć za cięgno (A), aby zdjąć obudowę filtra (B). Zdjąć siatkę filtrującą (C) i wyjąć filtr z węglem aktywnym (D).

• Obudowę filtra i siatkę filtrującą można myć w wodzie (o temperaturze < 40°C). Przed ponownym zamontowaniem trzeba je dobrze wysuszyć.

• Filtra z węglem aktywnym nie można myć w wodzie. Aby usunąć kurz, można użyć odkurzacza. Aby urządzenie pracowało z maksymalną wydajnością, filtr z węglem aktywnym zaleca się wymieniać co 3-6 miesięcy (w zależności od intensywności użytkowania).

Problem Możliwa przyczyna Rozwiązanie Urządzenie nie pracuje Wtyczka przewodu zasilającego nie jest podłączona. Włożyć wtyczkę do kontaktu. Zbiornik na wodę jest pełny. Opróżnić zbiornik na wodę. Zbiornik na wodę nie jest ustawiony właściwie. Ustawić go we właściwy sposób. Pokrywa wylotu powietrza nie jest otwarta. Otworzyć pokrywę wylotu powietrza. Zapchany filtr. Wyczyścić filtr.- 108 - Mała wydajność osuszania Wlot lub wylot powietrza jest zablokowany. Z wylotu lub wlotu powietrza usunąć to, co go blokuje. Głośna praca Urządzenie jest ustawione w nieodpowiednim miejscu. Ustawić urządzenie na gładkiej i stabilnej podłodze. Zatrzymywanie się w czasie procesu osuszania Temperatura w pomieszczeniu wykracza poza zakres roboczy urządzenia. Gdy temperatura w pomieszczeniu powróci do zakresu temperatury pracy 5℃ - 32℃, urządzenie może się automatycznie włączyć z powrotem. Nie można szybko wysuszyć ubrań. Odzież nie jest wystawiona na działanie powietrza nadmuchiwanego z urządzenia. Spróbować wystawić mokrą odzież na nawiewane powietrze. Zbyt niska temperatura w pomieszczeniu. W niskiej temperaturze mokra odzież może schnąć trochę wolniej. Spróbować podnieść temperaturę w pomieszczeniu.

Następujące zjawiska nie oznaczają jakichkolwiek usterek ani problemów z osuszaczem. Zjawisko Przyczyna Zatrzymywanie się i przerywana praca urządzenia Urządzenie usuwa szron. Mała wydajność osuszania Wydajność osuszania spada wraz z temperaturą i wilgotnością w pomieszczeniu. Urządzenie przestaje osuszać, gdy temperatura w pomieszczeniu wykracza poza zakres od 5℃ do 32℃. Wilgotności w pomieszczeniu nie można zmniejszyć. Pomieszczenie jest za duże. Drzwi lub okna pomieszczenia nie są zamknięte. Urządzenie jest używane razem z innym urządzeniem, które emituje parę. Nieprzyjemny zapach Zapach może pochodzić ze ściany, mebli lub innych rzeczy W czasie pracy urządzenie hałasuje. Gdy system działa stabilnie, odgłos przepływającego czynnika chłodniczego może automatycznie zniknąć lub się zmniejszyć Resztki wody w zbiorniku. Ponieważ każde urządzenie, przed opuszczeniem fabryki, przeszło test działania, część wody pozostająca na parowniku przepływa do zbiornika na wodę Dźwięk brzęczyka. Brzęczyk włącza się, gdy zbiornik na wodę jest pełny lub nie jest poprawnie założony.

DANE TECHNICZNE Wydajność osuszania 25 litrów/dzień (30℃, 80%) Napięcie znamionowe AC 220-240 V Częstotliwość znamionowa 50 Hz Znamionowa moc wejściowa 320 W Prąd znamionowy 1,48 A Czynnik chłodniczy R290

Przed dostarczeniem do klienta nasze urządzenia poddawane są rygorystycznej kontroli jakości. Jeśli, pomimo wszelkich starań, podczas produkcji lub transportu pojawi się uszkodzenie, należy zwrócić urządzenie do sprzedawcy. Dodatkowo do stosowanych powszechnie przepisów, nabywca ma prawo do reklamacji na- 109 - podstawie,warunków niniejszej gwarancji: Dla każdego zakupionego urządzenia zapewniamy 2 lata gwarancji, poczynając od dnia zakupu. Uszkodzony produkt można zwrócić bezpośrednio w punkcie zakupu. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą obsługą urządzenia, usterek w wyniku modyfikacji i napraw wykonanych przez strony trzecie lub w wyniku użycia nieoryginalnych części. Należy zachować dowód zakupu, który jest jedyną podstawą złożenia roszczenia gwarancyjnego. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprzestrzegania instrukcji obsługi. Powoduje to unieważnienie gwarancji. Producent nie ponosi odpowiedzialności za szkody materiałowe ani obrażenia ciała spowodowane niewłaściwą obsługą urządzenia i nieprzestrzeganiem instrukcji obsługi. Uszkodzenie akcesoriów nie oznacza bezpłatnej wymiany całego urządzenia. W takim wypadku prosimy o kontakt z naszym serwisem. Stłuczone elementy szklane lub pęknięte elementy plastikowe są wymieniane za opłatą. Uszkodzenia materiałów eksploatacyjnych lub części podlegających zużyciu, a także czyszczenie, konserwacja i wymienia wspomnianych części nie jest objęta gwarancją i podlega opłacie.

USUWANIE PRZYJAZNE ŚRODOWISKU

Recykling – Dyrektywa europejska nr 2012/19/UE Ten znak oznacza, że urządzenia nie należy wyrzucać razem z innymi odpadami domowymi. Aby zapobiec możliwym szkodom dla środowiska i zdrowia ludzi spowodowanym niekontrolowaną utylizacją odpadów, poddaj produkt procesowi recyklingu w celu promowania zrównoważonego ponownego wykorzystywania zasobów materiałowych. Aby zwrócić zużyte urządzenie, skorzystaj z systemu oddawania zużytych produktów lub skontaktuj się ze sprzedawcą. Sprzedawca może przyjąć produkt w celu przeprowadzenia bezpiecznego dla środowiska recyklingu. Emerio B.V. Customer service: Kundeninformation: Klantenservice: Oudeweg 115 T: [phone] T: [phone] T: [phone] 2031 CC Haarlem www.emerio.eu/service www.emerio.eu/service www.emerio.eu/service The Netherlands Looking for spare parts? Have a look at www.spareparts.emerio.eu Sie brauchen Ersatzteile? Besuchen Sie www.ersatzteile.emerio.eu Onderdelen nodig? Kijk op www.onderdelen.emerio.eu- 110 - INSTRUKCJA NAPRAWY URZĄDZEŃ ZAWIERAJĄCYCH CZYNNIK CHŁODNICZY R290

1) Kontrole na miejscu

Aby do minimum ograniczyć ryzyko zapłonu, przed rozpoczęciem prac przy systemach zawierających łatwopalne czynniki chłodnicze konieczne są kontrole bezpieczeństwa. W przypadku naprawy układu chłodzącego, przed przystąpieniem do pracy przy systemie należy zastosować następujące środki ostrożności.

Aby zminimalizować ryzyko występowania łatwopalnych gazów lub oparów w czasie wykonywania prac, prace należy podejmować zgodnie z kontrolowaną procedurą.

3) Miejsce wykonywania pracy – ogólnie

Wszyscy pracownicy zajmujący się konserwacją oraz inni pracujący w pobliżu powinni zostać poinstruowani o charakterze wykonywanych prac. Należy unikać wykonywania prac w ciasnych miejscach. Otoczenie miejsca wykonywania prac należy wydzielić. Poprzez kontrole materiałów łatwopalnych należy pilnować, aby warunki w obrębie miejsca wykonywania prac były bezpieczne.

4) Sprawdzenie obecności czynnika chłodniczego

Aby mieć gwarancję, że technik ma świadomość potencjalnie łatwopalnej atmosfery, przed rozpoczęciem i w czasie wykonywania pracy, miejsce pracy należy sprawdzić odpowiednim detektorem czynnika chłodniczego. Należy dopilnować, aby używane urządzenie do wykrywania nieszczelności nadawało się do używania do łatwopalnych czynników chłodniczych, tj. nie może ono powodować iskrzenia, musi być odpowiednio szczelnie zamknięte lub bezpieczne samo z siebie.

Jeżeli przy urządzeniu chłodzącym lub elementach z nim powiązanych mają być wykonywane jakiekolwiek prace powodujące wytwarzanie się ciepła, należy mieć pod ręką odpowiedni sprzęt gaśniczy. W pobliżu miejsca nabijania instalacji należy mieć suchą gaśnicę proszkową lub CO₂.

6) Brak źródeł zapłonu

Żadna osoba wykonująca prace dotyczące instalacji chłodzącej, w czasie których dochodzi do odsłonięcia jakiejkolwiek rury z łatwopalnym czynnikiem chłodniczym nie może używać jakichkolwiek źródeł zapłonu w sposób, który mógłby powodować ryzyko wystąpienia pożaru lub wybuchu. Wszystkie możliwe źródła zapłonu, w tym zapalone papierosy, należy trzymać w wystarczającej odległości od miejsca instalacji, naprawy, usuwania i utylizacji, w czasie których łatwopalny czynnik chłodniczy można wypuścić do otoczenia. Przed wykonaniem pracy miejsce wokół urządzenia należy skontrolować, tak aby mieć pewność, że nie ma w nim żadnych łatwopalnych zagrożeń ani ryzyk zapłonu. Należy stosować znaki „No Smoking” („Zakaz palenia”).

7) Wentylacja na miejscu

Przed dostaniem się do instalacji lub wykonaniem jakiejkolwiek pracy na gorąco, należy pilnować, aby miejsce pracy znajdowało się na dworze lub aby miało zapewnioną dobrą wentylację. W czasie wykonywania pracy wentylacja będzie kontynuowana. Wentylacja powinna bezpiecznie rozprowadzić jakiekolwiek ewentualne ilości wypuszczonego czynnika chłodniczego, a najlepiej, aby usunęła go na zewnątrz do atmosfery.

8) Sprawdzenie instalacji z czynnikiem chłodniczym

W przypadku wymiany podzespołów elektronicznych, muszą one nadawać się do tego celu i posiadać prawidłową specyfikację. Należy zawsze przestrzegać wytycznych producenta w sprawie konserwacji i serwisowania. W razie wątpliwości, w celu uzyskania pomocy należy skonsultować się z działem technicznym producenta. W instalacjach z łatwopalnym czynnikiem chłodniczym należy przeprowadzić następujące kontrole: – Zastosowana ilość czynnika chłodniczego jest dostosowana do wielkości pomieszczenia, w którym są zainstalowane części zawierające czynnik chłodniczy; – Części mechaniczne i wyloty wentylacji działają w prawidłowy sposób i nie są zablokowane; – Jeśli stosowany jest niebezpośredni obwód z czynnikiem chłodniczym, należy skontrolować drugi obwód pod kątem występowania w nim czynnika chłodniczego;- 111 - – Oznakowanie urządzenia jest nadal widoczne i czytelne. Nieczytelne oznakowanie i znaki należy poprawić; – Przewód lub podzespoły czynnika chłodniczego są zainstalowane w pozycji, w której mało prawdopodobne jest ich narażenie na działanie substancji, które mogłyby doprowadzić do skorodowania podzespołów zawierających czynnik chłodniczy, chyba że podzespoły te są zbudowane z materiałów, które z samej swojej natury są odporne na korozję lub są zabezpieczone przed korozją.

9) Kontrole urządzeń elektrycznych

Naprawa i czynności konserwacyjne podzespołów elektrycznych powinny obejmować wstępne kontrole bezpieczeństwa i procedury sprawdzania podzespołów. Jeżeli wystąpi usterka, która mogłaby stanowić zagrożenie dla bezpieczeństwa, wówczas zanim usterka ta nie zostanie w satysfakcjonujący sposób usunięta do obwodu nie należy podłączać jakiegokolwiek zasilania. Jeżeli usterki nie da się usunąć natychmiast, ale system musi kontynuować pracę, wówczas należy wykorzystać odpowiednie rozwiązanie tymczasowe. Fakt ten należy zgłosić właścicielowi urządzenia, tak aby zostały o tym poinformowane wszystkie zainteresowane osoby. Początkowe kontrole bezpieczeństwa powinny obejmować:

• Rozładowanie kondensatorów: powinno się ono odbywać w bezpieczny sposób, tak aby uniknąć możliwości iskrzenia;

• Brak podzespołów elektrycznych pod napięciem, okablowanie nie jest narażone podczas nabijania czynnika chłodniczego, odzyskiwania go i czyszczenia instalacji;

• Sprawdzenie ciągłości uziemienia.

2. Naprawy szczelnie zamkniętych podzespołów

1) W czasie napraw szczelnie zamkniętych podzespołów, przed zdjęciem uszczelnionych osłon, pokryw itp. od

naprawianego urządzenia należy odłączyć wszystkie elektryczne źródła zasilania. Jeżeli podczas serwisowania posiadanie zasilania elektrycznego urządzenia jest absolutnie konieczne, wówczas w najbardziej krytycznym punkcie należy zainstalować działający non-stop układ wykrywania upływów, który ostrzegałby o potencjalnie niebezpiecznych sytuacjach.

2) Aby wskutek wykonywania prac przy podzespołach elektrycznych obudowa nie została naruszona w sposób

wpływający na poziom ochrony, należy zwrócić szczególną uwagę na następujące kwestie. Dotyczy to uszkodzenia kabli, zbyt dużej liczby połączeń, wyprowadzeń wykonanych niezgodnie z pierwotną specyfikacją, uszkodzenia uszczelek, nieprawidłowego zamontowania dławików itp. Dopilnować, aby urządzenie było zamontowane w bezpieczny sposób. Dopilnować, aby uszczelki lub materiały uszczelniające nie były zużyte w takim stopniu, że nie spełniałyby już swojej funkcji zabezpieczania przed przepuszczaniem łatwopalnych gazów. Wymiana części musi się odbywać zgodnie ze specyfikacją producenta. UWAGA: Używanie uszczelek silikonowych może ograniczać skuteczność działania niektórych rodzajów urządzeń do wykrywania nieszczelności. Podzespoły bezpieczne same z siebie nie muszą być izolowane przed przystąpieniem do wykonywania przy nich prac.

3. Naprawy podzespołów bezpiecznych samych z siebie

Bez zagwarantowania, że nie spowodują one przekroczenia napięcia i prądu dopuszczalnego podczas używania urządzenia, do obwodu nie należy podłączać jakichkolwiek stałych obciążeń indukcyjnych lub pojemnościowych. Podzespoły bezpieczne same z siebie są jedynym rodzajem podzespołów, przy których można pracować pod napięciem i w obecności łatwopalnych gazów w powietrzu. Urządzenie testujące musi mieć odpowiedni zakres pracy. Podzespoły należy wymieniać tylko na części określone przez producenta. Inne części mogłyby doprowadzić do zapalenia się czynnika chłodniczego przedostającego się do powietrza wskutek nieszczelności.

Należy sprawdzić, czy okablowanie nie jest narażone na zużycie, korozję, nadmierne obciążenie, drgania, kontakt z ostrymi krawędziami lub jakiekolwiek inne szkodliwe wpływy środowiskowe. Kontrola powinna także uwzględniać wpływ starzenia się lub ciągłego narażenia na drgania powodowanego przez elementy takie jak- 112 - kompresory lub wentylatory.

5. Wykrywanie łatwopalnych czynników chłodniczych

Do poszukiwania lub wykrywania nieszczelności instalacji z czynnikiem chłodniczym nie wolno w żadnym wypadku używać rozwiązań stanowiących potencjalne źródła iskrzenia. Nie wolno stosować lamp halogenkowych (ani jakichkolwiek innych detektorów wykorzystujących nieosłonięty płomień).

6. Metody wykrywania nieszczelności

Następujące metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku instalacji zawierających łatwopalny czynnik chłodniczy. Do wykrywania łatwopalnych czynników chłodniczych można używać elektronicznych wykrywaczy nieszczelności, ale ich czułość może nie być wystarczająca lub mogą one wymagać ponownej kalibracji. (Urządzenia wykrywające należy kalibrować w miejscu, w którym czynnik chłodniczy nie występuje.) Należy pilnować, aby wykrywacz nie stanowił potencjalnego źródła zapłonu i aby nadawał się do stosowanego czynnika chłodniczego. Urządzenie wykrywające nieszczelności należy ustawić na wartość procentową LFL czynnika chłodniczego i skalibrować na stosowany czynnik chłodniczy. Odpowiednia wartość procentowa gazu (maks. 25%) zostanie potwierdzona. Do większości czynników chłodniczych można stosować płyny wykrywające nieszczelności, jednak należy wtedy unikać stosowania detergentów zawierających chlor, ponieważ chlor może reagować z czynnikiem chłodniczym i może prowadzić do korozji instalacji wykonanej z rur miedzianych. Jeśli istnieje podejrzenie występowania jakiejś nieszczelności, należy usunąć/zgasić wszystkie otwarte płomienie. Jeśli zostanie wykryta nieszczelność instalacji z czynnikiem chłodniczym, a jej usunięcie wymaga lutowania, z instalacji należy odzyskać cały czynnik chłodniczy lub należy go odizolować (zaworami odcinającymi) w części instalacji znajdującej się z dala od nieszczelności. Przed lutowaniem i w czasie lutowania przez instalację należy przepompowywać azot beztlenowy (OFN).

7. Usuwanie i odpompowywanie powietrza, wilgoci i gazów niekondensujących

Kiedy trzeba się dostać do obwodu z czynnikiem chłodniczym – aby dokonać naprawy lub w innym celu – należy stosować procedury konwencjonalne. Jednakże, z uwagi na łatwopalność, ważne jest, aby stosować najlepsze praktyki. Należy więc przestrzegać następującej procedury postępowania:

• Usunąć czynnik chłodniczy;

• Przedmuchać obwód gazem obojętnym;

• Odpompować powietrze, wilgoć i gazy niekondensujące;

• Ponownie przedmuchać gazem obojętnym;

• Otworzyć obwód – przeciąć go lub rozlutować. Czynnik chłodniczy należy odpompować do odpowiednich butli. Aby ją zabezpieczyć, instalacja zostanie „przepłukana” za pomocą OFN. Procedurę tę będzie być może trzeba kilkakrotnie powtórzyć. Do wykonania tego zadania nie należy używać sprężonego powietrza ani tlenu. Przepłukiwanie powinno polegać na wpompowaniu do instalacji OFN i napełnieniu jej do ciśnienia roboczego, następnie spuszczeniu gazu do atmosfery i w końcu odpompowaniu powietrza. Procedurę tę należy powtarzać aż do momentu, gdy w instalacji nie będzie już w ogóle czynnika chłodniczego. Po ostatecznym napełnieniu instalacji OFN, gaz należy spuścić z instalacji tak, aby uzyskać w instalacji ciśnienie atmosferyczne i aby można było wykonać potrzebne prace. W przypadku lutowania przewodów rurowych operacja ta jest absolutnie kluczowa. Należy dopilnować, aby wylot z pompy próżniowej nie znajdował się w pobliżu jakichkolwiek źródeł zapłonu i aby dostępna była odpowiednia wentylacja.

8. Procedura nabijania instalacji

Oprócz konwencjonalnych procedur nabijania instalacji, należy spełnić następujące wymagania. – Podczas używania urządzeń nabijających należy pilnować, aby nie doszło do wzajemnego zanieczyszczenia się różnych czynników chłodniczych. Węże i przewody powinny być ja najkrótsze, aby ograniczyć do- 113 - minimum ilość znajdującego się w nich czynnika chłodniczego. – Butle należy trzymać w pozycji pionowej. – Należy pilnować, aby instalacja z czynnikiem chłodniczym została przed jej nabiciem uziemiona. – Po zakończeniu nabijania czynnikiem chłodniczym, instalację należy oznakować etykietą (o ile nie zostało to zrobione wcześniej). – Należy bardzo uważać, aby nie przepełnić instalacji chłodniczej. Przed nabiciem instalacji chłodniczej należy sprawdzić ją pod ciśnieniem za pomocą OFN. Po zakończeniu nabijania, ale przed oddaniem do użytku, należy sprawdzić szczelność instalacji. Przed opuszczeniem miejsca wykonywania prac należy przeprowadzić dodatkowe badanie szczelności.

9. Zakończenie użytkowania

Przed wykonaniem tej procedury należy koniecznie upewnić się, że technik doskonale i z wszystkimi szczegółami zna urządzenie. Jako dobrą praktykę zaleca się bezpieczne odzyskiwanie wszystkich czynników chłodniczych. Przed przystąpieniem do wykonywanego zadania należy pobrać próbki oleju i czynnika chłodniczego na wypadek, gdyby przed ponownym użyciem odzyskanego czynnika było przeprowadzenie ich analizy. Bardzo ważne jest, aby przed rozpoczęciem wykonywania zadania zagwarantować dostęp zasilania elektrycznego. a) Należy zapoznać się z urządzeniem i jego działaniem. b) Instalację należy zaizolować elektrycznie. c) Przed podjęciem próby wykonania procedury, należy dopilnować, aby:

• Były dostępne urządzenia do obsługi mechanicznej, o ile są one potrzebne do butli z czynnikiem chłodniczym;

• Były dostępne i prawidłowo używane wszystkie środki ochrony indywidualnej;

• Proces odzyskiwania był przez cały czas nadzorowany przez kompetentną osobę;

• Urządzenia i butle do odzyskiwania spełniały odpowiednie normy. d) Jeśli to możliwe, z instalacji należy odpompować czynnik chłodniczy. e) Jeśli nie da się uzyskać próżni, należy wykonać rozgałęzienia, tak aby czynnik chłodniczy można było odpompować z różnych części instalacji. f) Przed rozpoczęciem procesu odzyskiwania czynnika chłodniczego należy dopilnować, aby butla została ustawiona na wadze. g) Włączyć maszynę odzyskującą i postępować zgodnie z instrukcjami producenta. h) Nie należy przepełniać butli. (Należy ją napełnić w nie więcej niż 80% objętości ciekłego czynnika chłodniczego).

i) Nie należy przekraczać maksymalnego ciśnienia roboczego w butli, nawet przez chwilę.

j) Po prawidłowym napełnieniu butli i po zakończeniu procedury należy się upewnić, że butle zostały usunięte i odsunięte z instalacji i że wszystkie zawory izolacyjne są zamknięte. k) Odzyskanego czynnika chłodniczego nie używać w innych instalacjach chłodniczych, chyba że zostanie on oczyszczony i sprawdzony.

Urządzenie należy oznaczyć etykietą stwierdzającą, że zostało ono wycofane z użytkowania i opróżnione z czynnika chłodniczego. Etykieta powinna mieć datę i podpis. Należy pilnować, aby na urządzeniu znajdowała się etykieta z informacją, że zawiera ono łatwopalny czynnik chłodniczy.

Podczas odzyskiwania czynnika chłodniczego z instalacji bądź w celu serwisowania, bądź przed zakończeniem użytkowania zaleca się jako dobrą praktykę bezpieczne usuwanie całego czynnika chłodniczego. Przy przenoszeniu czynnika chłodniczego do butli należy używać odpowiednich butli do odzysku czynników chłodniczych. Należy dopilnować, aby dostępna była wystarczająca liczba butli na cały czynnik chłodniczy. Wszystkie butle, które będą używane są przeznaczone na odzyskiwany czynnik chłodniczy i odpowiednio- 114 - oznaczone (tj. specjalne butle do odzysku danego czynnika chłodniczego). Butle powinny być wyposażone w zawór upustowy oraz sprawne zawory odcinające. Puste butle do odzysku czynnika chłodniczego należy usuwać, a przed odzyskiem w miarę możliwości schładzać. Urządzenia do odzysku muszą być sprawne i w dobrym stanie i muszą posiadać dołączone do nich instrukcje; urządzenia te muszą też być dostosowane do odzyskiwania czynników łatwopalnych. Dodatkowo, musi być dostępny zestaw skalibrowanych wag – w pełni sprawnych i w dobrym stanie. Węże powinny być wyposażone w sprawne łączówki umożliwiające szczelne rozłączanie. Przed użyciem maszyny do odzysku należy sprawdzić, czy jest ona sprawna i czy jej stan jest zadowalający, czy była prawidłowo serwisowana i czy podzespoły elektryczne są szczelnie zamknięte, co zabezpiecza przed zapłonem czynnika chłodniczego w przypadku jego ulatniania się. W razie wątpliwości należy skonsultować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić do dostawcy czynnika w odpowiedniej butli do odzysku oraz z odpowiednim dokumentem poświadczającym przekazanie odpadów. Nie należy mieszać między sobą czynników chłodniczych w butlach. Jeśli mają być usunięte kompresor lub olej z kompresora, należy dopilnować, aby zostały one usunięte do akceptowalnego poziomu, tak aby mieć pewność, że łatwopalny czynnik chłodniczy nie pozostał w smarze. Przed zwróceniem kompresora dostawcom należy przeprowadzić procedurę odpompowania powietrza, wilgoci i gazów niekondensujących. W celu przyspieszenia procesu można stosować tylko ogrzewanie elektryczne. Gdy z instalacji będzie spuszczany olej, należy to wykonać bezpiecznie. Kompetencje pracowników serwisu Kwestie ogólne W przypadku urządzeń, w których stosowany jest łatwopalny czynnik chłodniczy, oprócz szkolenia nt. zwykłych procedur naprawy urządzeń chłodzących wymagane jest specjalne szkolenie dodatkowe. W wielu krajach szkolenie to jest prowadzone przez organizacje szkoleniowe o zasięgu krajowym, posiadające akredytację do prowadzenia szkoleń z zakresu odpowiednich kompetencji i standardów, które mogą być określone w przepisach prawa. Uzyskany poziom kompetencji powinien być udokumentowany certyfikatem. Szkolenie Szkolenie powinno obejmować następujące elementy: Informacje o możliwości wybuchu łatwopalnych czynników chłodniczych pokazujące, że nieuważne obchodzenie się z substancjami łatwopalnymi może być niebezpieczne. Informacje o możliwych źródłach zapłonu, zwłaszcza zaś takich, które nie są oczywiste, jak np. zapalniczki, przełączniki oświetlenia, odkurzacze i grzejniki elektryczne. Informacje o różnych koncepcjach bezpieczeństwa: Bez wentylacji – Bezpieczeństwo urządzenia nie zależy od wentylacji obudowy. Wyłączenie urządzenia lub otwarcie obudowy nie ma istotnego wpływu na bezpieczeństwo. Jest jednak możliwe, że ulatniający się czynnik chłodniczy może zbierać się wewnątrz obudowy i że po otwarciu obudowy zostaną z niej wypuszczone łatwopalne wyziewy. Wentylowana obudowa – Bezpieczeństwo urządzenia zależy od wentylacji obudowy. Wyłączenie urządzenia lub otwarcie obudowy ma istotny wpływ na bezpieczeństwo. Należy pilnować, aby zawczasu zapewnić wystarczającą wentylację. Wentylowane pomieszczenie – Bezpieczeństwo urządzenia zależy od wentylacji pomieszczenia. Wyłączenie urządzenia lub otwarcie obudowy nie ma istotnego wpływu na bezpieczeństwo. Na czas wykonywania procedur związanych z naprawą nie należy wyłączać wentylacji pomieszczenia. Informacje na temat koncepcji zamkniętych szczelnie podzespołów i zamkniętych szczelnie obudów zgodnie z normą IEC 60079-15:2010. Informacje na temat prawidłowych procedur wykonywania pracy: a) Oddanie do użytkowania

• Dopilnować, aby zastosowana ilość czynnika chłodniczego była wystarczająca w stosunku do powierzchni pomieszczenia i aby wąż wentylacyjny był zamontowany w prawidłowy sposób.

• Przed napełnieniem układu czynnikiem chłodniczym, połączyć rury i przeprowadzić próbę szczelności.- 115 -

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. b) Konserwacja

• Urządzenia przenośne należy naprawiać na dworze lub w warsztacie specjalnie wyposażonym pod kątem serwisowania urządzeń zawierających łatwopalny czynnik chłodniczy.

• W miejscu wykonywania naprawy należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia. Standardowa procedura zwierania wyprowadzeń kondensatora zazwyczaj prowadzi do iskrzenia.

• Szczelnie zamknięte obudowy należy staranie i dokładnie zamknąć. Jeśli uszczelki są zużyte, należy je wymienić.

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. c) Naprawa

• Urządzenia przenośne należy naprawiać na dworze lub w warsztacie specjalnie wyposażonym pod kątem serwisowania urządzeń zawierających łatwopalny czynnik chłodniczy.

• W miejscu wykonywania naprawy należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia.

• Jeśli trzeba coś zlutować, należy w odpowiedniej kolejności wykonać następujące procedury : – Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku. – Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące. – Przez 5 minut płukać obwód czynnika chłodniczego azotem. – Ponownie odpompować. – W celu usunięcia części, które wymagają usunięcia, odciąć je, nie zaś używać płomienia. – W czasie procedury lutowanie przedmuchać miejsce lutowania azotem. – Przed napełnieniem układu czynnikiem chłodniczym, wykonać próbę szczelności.

• Szczelnie zamknięte obudowy należy staranie i dokładnie zamknąć. Jeśli uszczelki są zużyte, należy je wymienić.

• Przed oddaniem do użytkowania sprawdzić działanie mechanizmów zabezpieczających. d) Zakończenie użytkowania

• Jeżeli w grę wchodzą względy bezpieczeństwa, czynnik chłodniczy należy usunąć przed zakończeniem użytkowania.

• W miejscu, w którym znajduje się urządzenie należy zapewnić wystarczającą wentylację.

• Należy zdawać sobie sprawę z tego, że nieprawidłowe działanie urządzenia może być spowodowane ubytkiem czynnika chłodniczego oraz że instalacja może być nieszczelna.

• Kondensatory należy rozładowywać w sposób niepowodujący iskrzenia.

• Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku.

• Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące.

• Przez 5 minut płukać obwód czynnika chłodniczego azotem.

• Ponownie odpompować.

• Napełnić azotem pod ciśnieniem atmosferycznym.- 116 -

• Założyć na urządzenie etykietę z informacją o tym, że czynnik chłodniczy został już usunięty. e) Utylizacja

• Zapewnić wystarczającą wentylację w miejscu wykonywania pracy.

• Usunąć czynnik chłodniczy. Jeśli przepisy krajowe nie wymagają jego odzyskania, czynnik chłodniczy należy spuścić na zewnątrz. Uważać, aby spuszczony czynnik chłodniczy nie powodował zagrożenia. W razie wątpliwości jedna osoba powinna pilnować wylotu. Zwrócić szczególną uwagę na to, aby spuszczony czynnik chłodniczy nie dostał się z powrotem do budynku.

• Z obwodu czynnika chłodniczego odpompować powietrze, wilgoć i gazy niekondensujące.

• Przez 5 minut płukać obwód czynnika chłodniczego azotem.

• Ponownie odpompować.

• Wyciąć kompresor i spuścić olej. Transport, oznaczanie i przechowywanie urządzeń, w których używane są łatwopalne czynniki chłodnicze Transport urządzeń zawierających łatwopalne czynniki chłodnicze Należy zwrócić uwagę na to, że mogą istnieć dodatkowe przepisy w sprawie transportu urządzeń zawierających łatwopalny czynnik chłodniczy. Maksymalna liczba urządzeń lub konfiguracja urządzeń, które wolno przewozić razem zostanie określona przez stosowne przepisy transportowe. Znakowanie urządzenia Oznaczenia podobnych urządzeń używanych w miejscu pracy są na ogół określone przepisami lokalnymi, które wyznaczają minimalne wymagania w zakresie oznakowania BHP w miejscu pracy. Wszystkie wymagane oznaczenia należy utrzymywać w dobrym stanie. Pracodawcy powinni pilnować, aby pracownicy otrzymali odpowiednie i wystarczające instrukcje i zostali przeszkoleni w zakresie znaczenia odpowiednich znaków BHP oraz działań, które należy podejmować w związku z tymi oznaczeniami. Nie należy osłabiać skuteczności oznakowania poprzez umieszczanie razem zbyt dużej liczby znaków. Wszelkie używane piktogramy powinny być maksymalnie proste i powinny zawierać tylko najważniejsze elementy. Utylizacja urządzenia, w którym używane są łatwopalne czynniki chłodnicze Patrz przepisy krajowe. Przechowywanie sprzętu/urządzeń Urządzenia należy przechowywać zgodnie z instrukcjami producenta. Przechowywanie urządzenia w opakowaniu (przed sprzedażą) Należy wykonać zabezpieczenie dzięki któremu mechaniczne uszkodzenie urządzenia w opakowaniu nie spowoduje wycieku czynnika chłodniczego. Maksymalna liczba urządzeń, które wolno przechowywać razem zostanie określona przez przepisy lokalne.- 117 - Manual de Instrucciones – Spanish
