Produkttyp	LED SMD-strålkastare
Märke	Brennenstuhl
Modell	professionalLINE LB 8000
Mått (L x H x D)	31 x 38 x 15 cm
Vikt	4,5 kg
Märkspänning	220 - 250 V AC, 50/60 Hz
Effektförbrukning	80 W (cirka)
Märkström	0,35 - 0,40 A
IP-klass	IP54
Skyddsklass	I
Kabellängd	5 m (H07RN-F 3G1.5)
Max belastning på uttagen	3600 W / 16 A
LED-typ	SMD (inte utbytbart)
Lutningsvinkel	Justerbar via vridbart handtag
Användning	Inomhus och utomhus (IP54)
Antal inbyggda uttag	2
Stativfäste	Möjlig (material medföljer inte)
Underhåll	Inget nödvändigt; rengöring med torr trasa
Säkerhet	Titta inte direkt in i ljuset; doppa inte i vatten
Driftstemperatur	-25°C till +40°C

Vanliga frågor - professionalLINE LB 8000 BRENNENSTUHL

Hur monterar jag strålkastaren på ett stativ?

Använd hålen på bärbygeln för att fästa strålkastaren på ett lämpligt stativ. Se till att stativet är stabilt och att fästet är säkert.

Kan jag använda strålkastaren i regn?

Ja, strålkastaren har skyddsklass IP54 som skyddar mot vattenstänk. Doppa den dock aldrig i vatten.

Hur rengör jag strålkastaren?

Stäng av och koppla bort strålkastaren. Rengör den med en torr, luddfri trasa. För envisa fläckar, använd en lätt fuktad trasa utan lösningsmedel eller rengöringsmedel.

Vad gör jag om strålkastaren inte tänds?

Kontrollera att strömsladden inte är skadad och att eluttaget fungerar. Om problemet kvarstår, kontakta en auktoriserad fackman eller tillverkaren.

Kan jag byta ut LED-lampan?

Nej, LED-ljuskällan är inte utbytbar. Om den är defekt måste strålkastaren bytas ut.

Är strålkastaren dimbar?

Nej, strålkastaren är inte dimbar. Den fungerar på full effekt med på/av-brytaren.

Kan jag koppla flera strålkastare i serie?

Nej, koppla aldrig strålkastare i serie. Det kan orsaka överhettning och livsfara.

Vad är syftet med uttagen på baksidan?

De två uttagen gör det möjligt att använda strålkastaren som strömkälla för andra enheter. De fungerar även när strålkastaren är avstängd, med en maxbelastning på 3600 W / 16 A.

Hur förvarar jag sladden?

Strålkastaren är utrustad med en kabelhållare för att rulla upp strömsladden vid transport eller förvaring. Kontakten kan fästas i den avsedda fästplattan.

Vad betyder IP54?

Klassificeringen IP54 innebär att strålkastaren är skyddad mot damm (4) och mot vattenstänk (5). Den kan användas utomhus men får inte doppas i vatten.

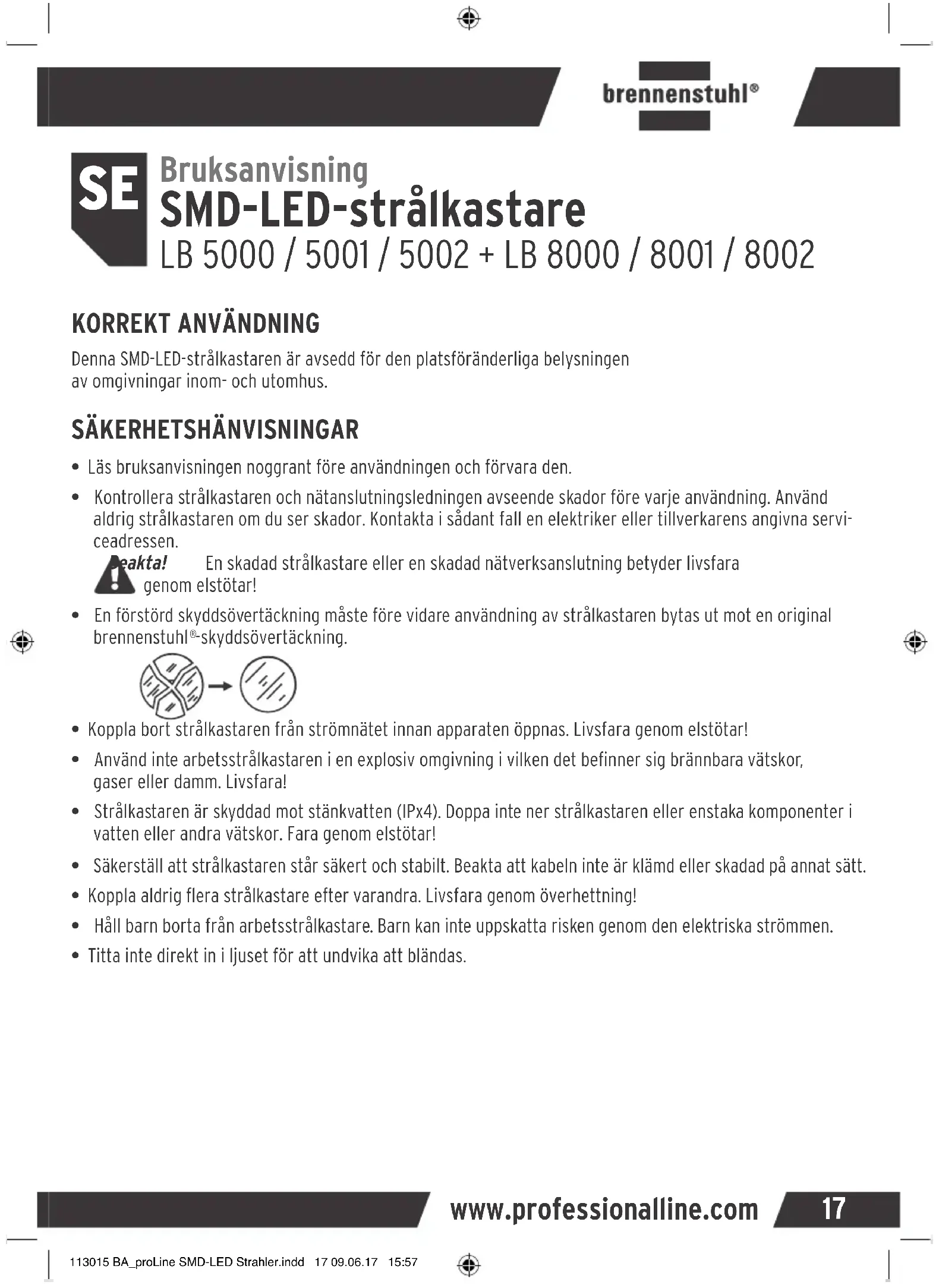

BRUKSANVISNING professionalLINE LB 8000 BRENNENSTUHL

Denna SMD-LED-strålkastaren ar avsedd for den platsforänderliga belysningen av omgivningar inom- och utomhus.

SÄKERHETSHÄNVISNINGAR

• Läs bruksanvisingen noggrant fore användingen och forvara den.
• Kontrollera strålkastaren och natanslutningsledningen avseende skador fore varje användning. Använd aldrig strålkastaren om du ser skador. Kontakta i sadant fall en elektriker aller tillverkarens angivna servicecadressen.

kta! En skadad strålkastare eller en skadad natverksanslutting betyder livsfara genom elstötar!

• En Förstörd skyddsovertäckning måste fore vidare användning av stråkastaren bytas ut mot en original brennenstuhl®-skyddsovertäckning.

• Koppla bort stralkastaren fran strömnätet innan apparaten öppnas. Livsfara genom elstötar!
• Använd inte arbetsstråkastaren i en explosiv omgivning i vilken det befinner sig brännbara vätskor, gaser eller damm. Livsfara!
• Strålkastaren ar skyddad mot stänkvatten (IPx4). Doppa inte ner strålkastaren eller enstaka komponenter i vatten eller andra vätskor. Fara genom elstötar!
  Sakerstall att stralkastaren stär sakert och stabilt. Beakta att kabeln inte ar kländeller skadad pa annat satt.
• Koppla aldrig flera strålkastare after varandra. Livsfara genom överhettning!
• Hall barn borta fran arbetsstralkastare. Barn kan inte uppskatta risken genom den elektriska strömmen.
• Titta inte direkt in i Ijuset for att undvika att blandas.

professionalLINE

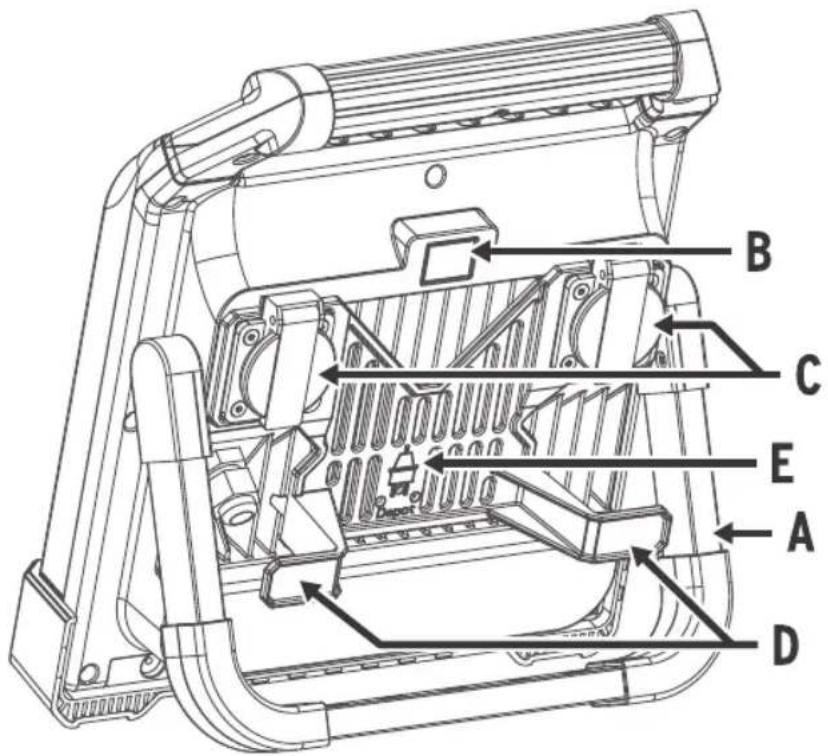

AVBILDADE KOMPONENTER

A Vikbygel
B Brytare till/fr
C Uttag
D Kabelhällare

(kan avvika fran bilden beroende pa modell)

E Kontaktgarage

MANÖVRERING

Stalla upp och koppla på strålkastaren

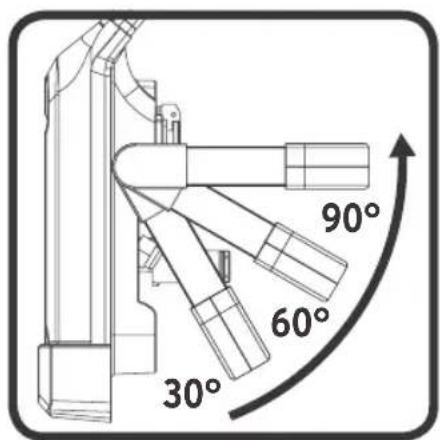

Ställ upp strålkastaren på en torr, jämnyta. Använd endast strålkastaren med utfälld bygel A. Med den i flera steg justerbara bygeln A kan strålkastaren stallas upp med olika lutningsvinklar.

Montera strålkastaren på att stativ

Strålkastaren kan med hjälp av hålén vid bygeln A även monteras
på ett lämpligt stativ (fåstmaterialet ar inte en del av leveransomfänget).
Beakta att stativet stär stadigt och att strålkastaren ar fast monterad.

Till-/frankoppling av stralkastaren

Tryck på brytaren 3 for att koppla på strålkastaren. Tryck Åter på brytaren 3 for att koppla frän.
På strålkastarens baksida finns det två uttag med vars hjälp den även kan användas som strömfoldelare.
Uttagen År även Funktionsdugliga nrar Ijuset ar frankopplat.

Kabelhällare och kontaktgarage

Strålkastaren ar utrustad med en kabelhällare ① som kan uppta nätkabeln under transport eller förvaring. Kontakten kan dä fixeras i kontaktgaraget ③ .

UNDERHÄLL OCH RENGÖRING

Strålkastaren ar underhällsfri.

LED-ljuskallan kan inte bytas ut. Om nodvändigt maste hela stralkastaren bytas ut.

Öppna aldrig strålkastaren nar nätkontakten ar instoppad. Livsfara genom elstötar!

Koppla frän strålkastaren före rengöring och dra ut nätkontakten. Rengör strålkastaren regelbundet med en torr, luddfri trasa. För att avlågsna svär smuts kan en lätt fuktig trasa användas. Använd inga losningsmedel, fratande rengöringsmedel eller dyl.

TEKNISKA DATA

Typbeteckning	5001 LB 5002 LB 8000/LB 8001 LB 8002
LED:er	0 x SMD 160 x SMD
Effekt
Nominell spänning	220 - 250 V AC 50/60 Hz	220 - 250 V AC 50/60 Hz	220 - 250 V AC 50/60 Hz	220 - 250 V AC 50/60 Hz
Effekt	0,95	0,95	0,95	0,95
Nätström	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Kapslingsklass	IP 54	IP 54	IP 54	IP 54
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
Belastbarhet uttag	max. 3600 W max. 16 A	max. 2200 W max. 10 A	max. 3600 W max. 16 A	max. 2200 W max. 10 A
Temperaturområde drift	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C
Mätt	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Vikt	3,8 kg	3,8 kg	4,5 kg	4,5 kg
max. projicerad yta	0,09 m²	0,09 m²	0,11 m²	0,11 m²

BORTSKAFFANDE

Kasta

aldrig elektriskt avfall i hushaillssoporna!

let europeiska direktivet 2012/19/EG om avfall som utgörs av erller innehaller elektrisk och elektronisk utrustning och dess omsattning till nationell lag maste forbrukade elapparater samlas in separat och atervinnas miljovänligt. Møljigheterna som finns for att bortskaffa den anvanda apparaten fär du hos din kommun-ller stadsforvaltning.

TILLVERKARE

För mer information rekommenderar vi området Service/FAQ:s på.Var webplats www.brennenstuhl.com.
