INSTRUKCJA OBSŁUGI professionalLINE LB 8000 BRENNENSTUHL

Instrukcja obsługi Promiennik LED SMD

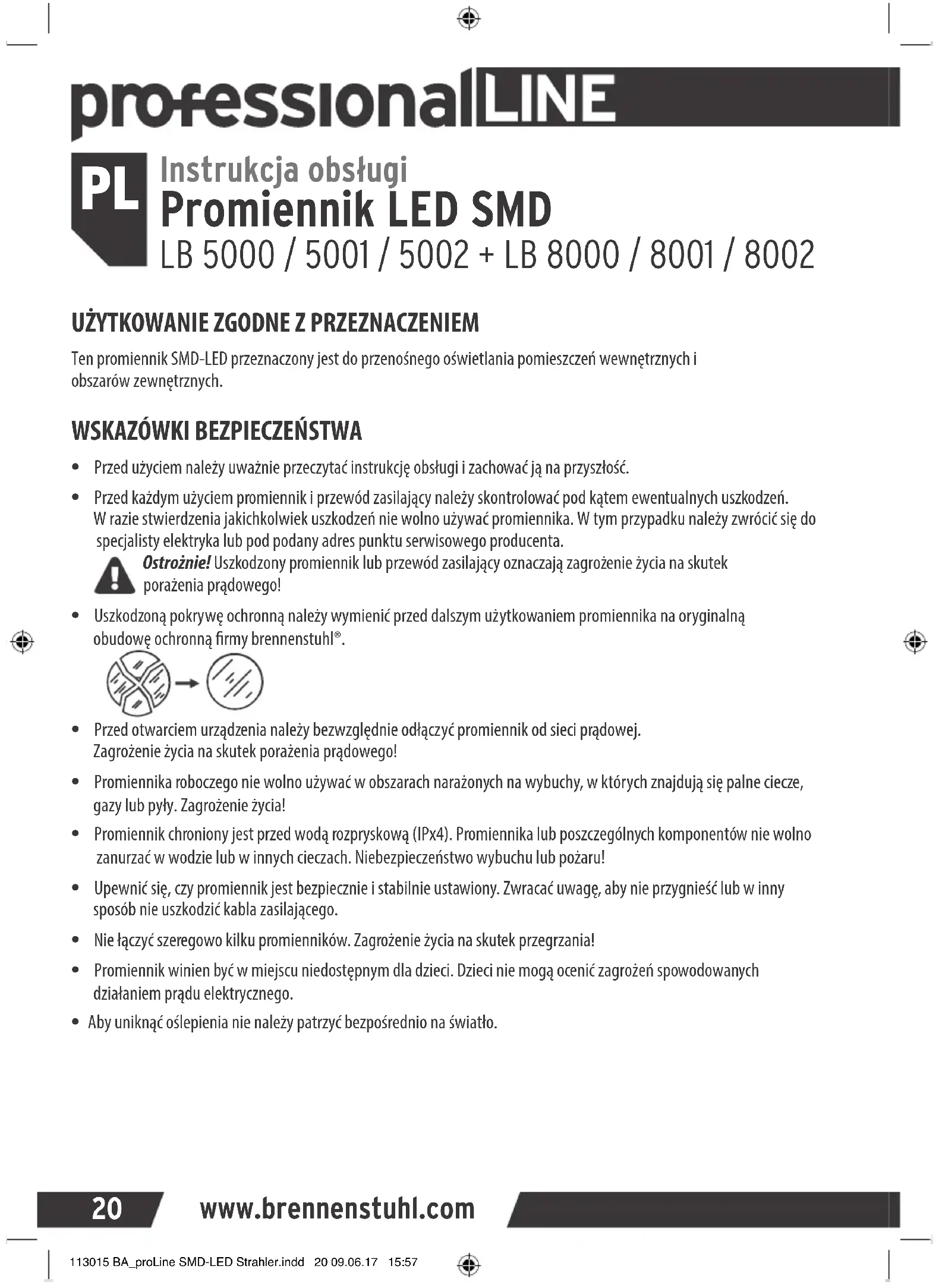

Instrukcja obsługi Promiennik LED SMD LB 5000 / 5001 / 5002 + LB 8000 / 8001 / 8002 UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM Ten promiennik SMD-LED przeznaczony jest do przenośnego oświetlania pomieszczeń wewnętrznych i obszarów zewnętrznych.WSKAZÓWKI BEZPIECZEŃSTWA

• Przed użyciem należy uważnie przeczytać instrukcję obsługi i zachować ją na przyszłość.

• Przed każdym użyciem promiennik i przewód zasilający należy skontrolować pod kątem ewentualnych uszkodzeń. W razie stwierdzenia jakichkolwiek uszkodzeń nie wolno używać promiennika. W tym przypadku należy zwrócić się do specjalisty elektryka lub pod podany adres punktu serwisowego producenta. Ostrożnie! Uszkodzony promiennik lub przewód zasilający oznaczają zagrożenie życia na skutek porażenia prądowego!
• Uszkodzoną pokrywę ochronną należy wymienić przed dalszym użytkowaniem promiennika na oryginalną obudowę ochronną rmy brennenstuhl®.
• Przed otwarciem urządzenia należy bezwzględnie odłączyć promiennik od sieci prądowej. Zagrożenie życia na skutek porażenia prądowego!
• Promiennika roboczego nie wolno używać w obszarach narażonych na wybuchy, w których znajdują się palne ciecze, gazy lub pyły. Zagrożenie życia!
• Promiennik chroniony jest przed wodą rozpryskową (IPx4). Promiennika lub poszczególnych komponentów nie wolno zanurzać w wodzie lub w innych cieczach. Niebezpieczeństwo wybuchu lub pożaru!
• Upewnić się, czy promiennik jest bezpiecznie i stabilnie ustawiony. Zwracać uwagę, aby nie przygnieść lub w inny sposób nie uszkodzić kabla zasilającego.
• Nie łączyć szeregowo kilku promienników. Zagrożenie życia na skutek przegrzania!

• Promiennik winien być w miejscu niedostępnym dla dzieci. Dzieci nie mogą ocenić zagrożeń spowodowanych działaniem prądu elektrycznego.• Aby uniknąć oślepienia nie należy patrzyć bezpośrednio na światło. 113015 BA_proLine SMD-LED Strahler.indd 20 09.06.17 15:57www.professionalline.com

A Pałąk składany B Przycisk włącznika/wyłącznika C Gniazdka D Uchwyt kabla (w zależności od modelu może się różnić od przedstawionego na rysunku) E Wnęka na wtyczkę OBSŁUGA Ustawianie i włączanie promiennika Ustawić promiennik na suchej, równej powierzchni. Promiennika należy używać tylko z rozłożonym pałąkiem

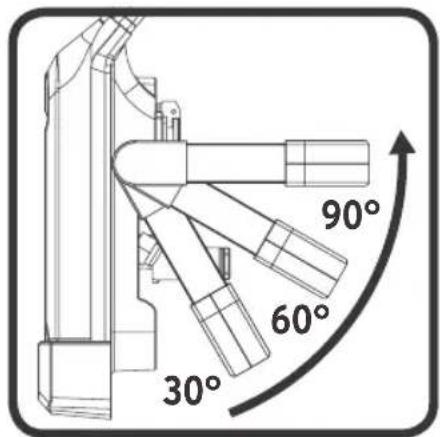

. Za pomocą wielostopniowo przestawianego pałąka

można uzyskiwać różne kąty nachylenia promiennika. Montowanie promiennika na statywie Za pomocą otworów na pałąku

promiennik można zamontować na odpowiednim statywie (elementy mocujące nie należą do zakresu dostawy!). Przy czym należy bezwzględnie zwracać uwagę na wystarczającą stateczność statywu i należyty montaż promiennika. Włączanie i wyłączanie promiennika Celem włączenia promiennika należy nacisnąć przycisk

. Celem wyłączenia nacisnąć jeszcze raz przycisk

Na stronie tylnej promiennika znajdują się 2 gniazdka, dzięki czemu może on służyć jako rozgałęźnik prądu. Gniazdka znajdują się pod prądem również przy wyłączonym świetle. Uchwyt kabla i wnęka na wtyczkę Promiennik wyposażony jest w uchwyt kabla, do którego można włożyć kabel zasilający podczas transportu lub przechowywania promiennika. Przy czym wtyczkę można zamocować we wnęce do wtyczki. 30° 60° 90° PRZEDSTAWIONE KOMPONENTY 113015 BA_proLine SMD-LED Strahler.indd 21 09.06.17 15:57www.brennenstuhl.com

Promiennik nie wymaga serwisowania. Źródła światłą LED nie można wymieniać. W razie potrzeby należy wymienić cały promiennik. Nie należy nigdy otwierać promiennika przy włączonej wtyczce sieciowej. Zagrożenie życia na skutek porażenia prądowego! Przed przystąpieniem do czyszczenia należy wyłączyć promiennik i wyjąć wtyczkę z gniazdka sieciowego. Promiennik należy regularnie czyścić suchą ściereczką niepozostawiającą fuzli. Do usuwania trudno usuwalnych zabrudzeń można użyć lekko zwilżonej ściereczki. Nie wolno używać żadnych rozpuszczalników, żrących środków czyszczących i tym podobnych. UTYLIZACJA Nie wyrzucać urządzeń elektrycznych do śmieci komunalnych! Zgodnie z europejską dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych i zharmonizowanych przepisów krajowych zużyte urządzenia elektryczne muszą być zbierane osobno i przekazywane do ponownego wykorzystania surowców wtórnych w sposób przyjazny dla środowiska. Informacje o możliwościach utylizacji zużytych urządzeń można uzyskać w zarządzie miasta lub gminy. Odnośnie dalszych informacji należy kontaktować się z działem serwisu / FAQ’s na naszej stronie internetowej www.brennenstuhl.com. PRODUCENT Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra-t ag Blegistrasse 13 · CH-6340 Baar DANE TECHNICZNE Oznaczenie typu LB 5000/LB 5001 LB 5002 LB 8000/LB 8001 LB 8002 Żarówki LED 96 x SMD 96 x SMD 160 x SMD 160 x SMD Moc 50 W 50 W 80 W 80 W Napięcie znamionowe 220 - 250 V AC 50/60 Hz

50/60 Hz Współczynnik mocy 0,95 0,95 0,95 0,95 Prąd zasilania 0,20 - 0,25 A 0,20 - 0,25 A 0,35 - 0,40 A 0,35 - 0,40 A Rodzaj ochrony IP 54 IP 54 IP 54 IP 54 Klasa ochrony I I I I Przewód zasilający 5m H07RN-F 3G1.5 5m H07RN-F 3G1.5 5m H07RN-F 3G1.5 5m H07RN-F 3G1.5 Obciążenie gniazdek max. 3600 W max. 16 A max. 2200 W max. 10 A max. 3600 W max. 16 A max. 2200 W max. 10 A Zakres temperatury do pracy -15°C … +40°C -15°C … +40°C -15°C … +40°C -15°C … +40°C Wymiary 25 x 33 x 15 cm 25 x 33 x 15 cm 31 x 38 x 15 cm 31 x 38 x 15 cm Ciężar 3,8 kg 3,8 kg 4,5 kg 4,5 kg maks. zajmowana powierzchnia 0,09 m
