professionalLINE LB 8000 - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	LED-SMD-Strahler
Marke	Brennenstuhl
Modell	professionalLINE LB 8000
Abmessungen (L x H x T)	31 x 38 x 15 cm
Gewicht	4,5 kg
Nennspannung	220 - 250 V AC, 50/60 Hz
Leistungsaufnahme	80 W (ca.)
Nennstrom	0,35 - 0,40 A
Schutzart	IP54
Schutzklasse	I
Kabellänge	5 m (H07RN-F 3G1.5)
Maximale Steckdosenlast	3600 W / 16 A
LED-Typ	SMD (nicht austauschbar)
Neigungswinkel	Einstellbar über schwenkbaren Haltebügel
Verwendung	Innen- und Außenbereich (IP54)
Anzahl integrierter Steckdosen	2
Befestigung auf Stativ	Möglich (Material nicht im Lieferumfang)
Wartung	Keine erforderlich; Reinigung mit einem trockenen Tuch
Sicherheit	Nicht direkt in das Licht blicken; nicht eintauchen
Betriebstemperatur	-25°C bis +40°C

Häufig gestellte Fragen - professionalLINE LB 8000 BRENNENSTUHL

Wie montiere ich den Strahler auf einem Stativ?

Verwenden Sie die vorgesehenen Löcher am Haltebügel, um den Strahler auf einem geeigneten Stativ zu befestigen. Achten Sie auf die Stabilität des Stativs und der Befestigung.

Kann ich diesen Strahler im Regen verwenden?

Ja, der Strahler hat die Schutzart IP54, die ihn vor Spritzwasser schützt. Tauchen Sie ihn jedoch niemals ins Wasser.

Wie reinige ich den Strahler?

Schalten Sie den Strahler aus und ziehen Sie den Netzstecker. Reinigen Sie ihn mit einem trockenen, fusselfreien Tuch. Bei hartnäckigen Flecken verwenden Sie ein leicht angefeuchtetes Tuch ohne Lösungsmittel oder Reinigungsmittel.

Was tun, wenn der Strahler nicht angeht?

Überprüfen Sie, ob das Netzkabel beschädigt ist und ob die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Fachmann oder den Hersteller.

Kann ich die LED ersetzen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie defekt ist, muss der Strahler ersetzt werden.

Ist der Strahler dimmbar?

Nein, der Strahler ist nicht dimmbar. Er wird über den Ein-/Ausschalter mit voller Leistung betrieben.

Kann ich mehrere Strahler in Reihe schalten?

Nein, schließen Sie niemals Strahler in Reihe an. Dies kann zu Überhitzung und Lebensgefahr führen.

Wozu dienen die Steckdosen auf der Rückseite?

Die beiden Steckdosen ermöglichen es, den Strahler als Stromquelle für andere Geräte zu nutzen. Sie funktionieren auch bei ausgeschaltetem Strahler mit einer maximalen Last von 3600 W / 16 A.

Wie verstaue ich das Kabel?

Der Strahler ist mit einer Kabelhalterung ausgestattet, um das Netzkabel beim Transport oder bei der Lagerung aufzuwickeln. Der Stecker kann in der vorgesehenen Halterung befestigt werden.

Was bedeutet die Schutzart IP54?

Die Schutzart IP54 bedeutet, dass der Strahler gegen Staub (4) und Spritzwasser (5) geschützt ist. Er kann im Außenbereich verwendet werden, darf aber nicht eingetaucht werden.

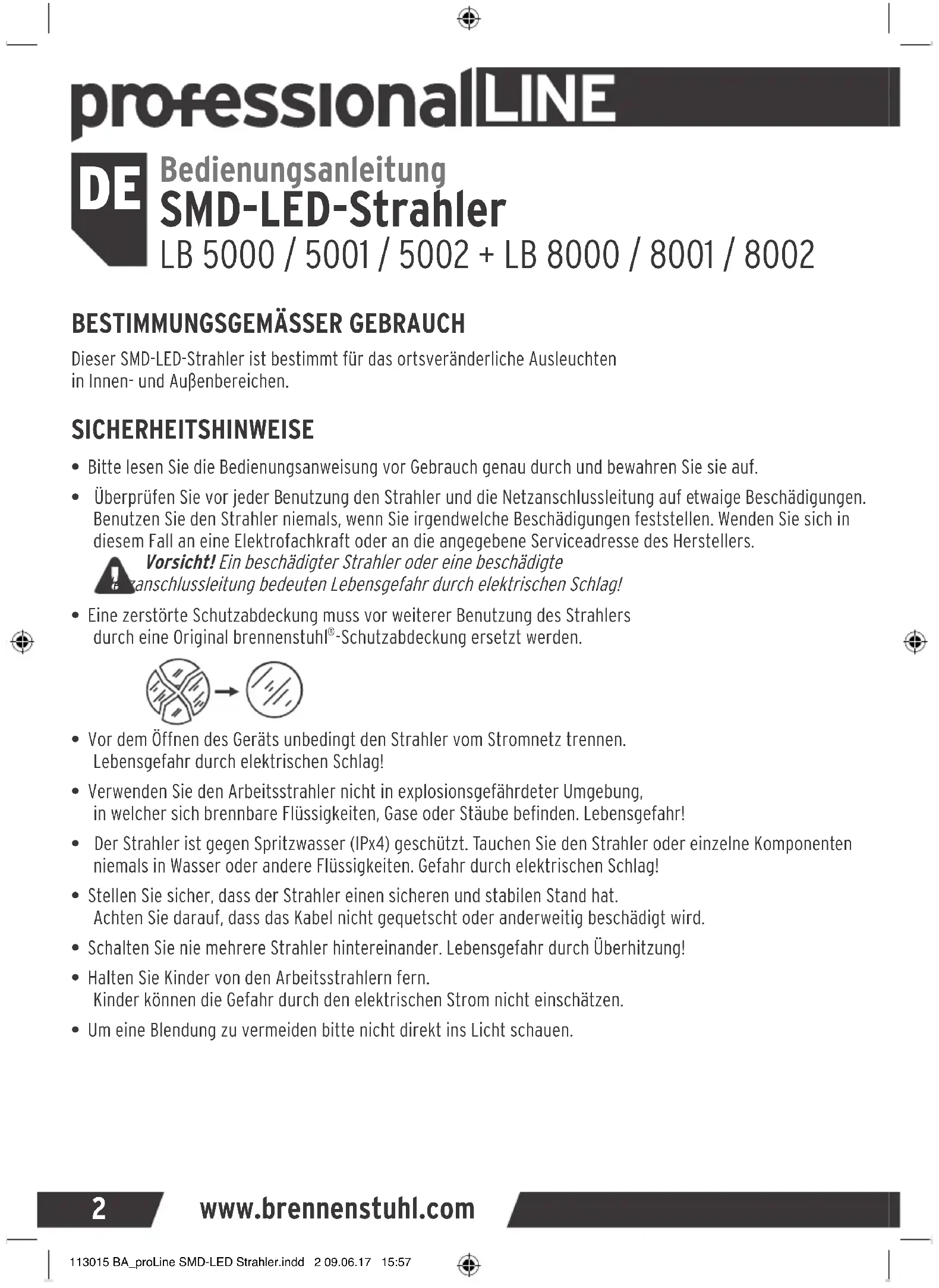

BEDIENUNGSANLEITUNG professionalLINE LB 8000 BRENNENSTUHL

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieser SMD-LED-Strahler ist bestimmt für das ortsveränderliche Ausleuchten in Innen- und Außenbereichen.

SICHERHEITSHINWEISE

-itte lesen Sie die Bedienungsanweisung vor Gebrauch genau durch und bewahren Sie sie auf.
- Überprüfen Sie vor jeder Benutzung den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie den Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in thisem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Vorsicht! Ein beschädigter Strahler oder eine beschädigte anschlussleitung bedeuten Lebensgefahr durch elektrischen Schlag!

• Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original brennenstuhl®-Schutzabdeckung ersetzt werden.

• Vor dem Öffnen des Geräts unbedingt den Strahler vom Stromnetz trennen. Lebensgefahr durch elektrischen Schlag!
• Verwenden Sie den Arbeitsstrahler nicht in explosionsgeführter Umgebung, in welcher sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Lebensgefahr!
• Der Strahler ist gegen Spritzwasser (IPx4) geschützt. Tauchen Sie den Strahler oder einzeln Komponenten niemals in Wasser oder andere Flüssigkeiten. Gefahr durch elektrischen Schlag!
• Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
  Achten Sie daraufuf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
• Schalten Sie nie mehrere Strahler hintereinander. Lebensgefahr durch Überhitzung!
• Halten Sie Kinder von den Arbeitsstrahlern fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.
• Um eine Blendung zu vermeidenitte nicht direkt ins Licht schauen.

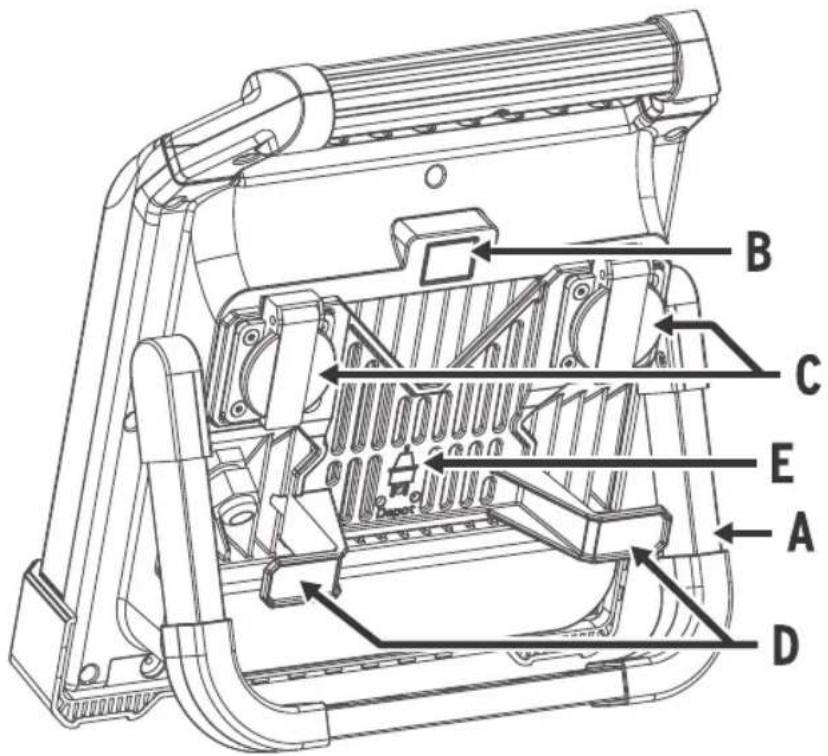

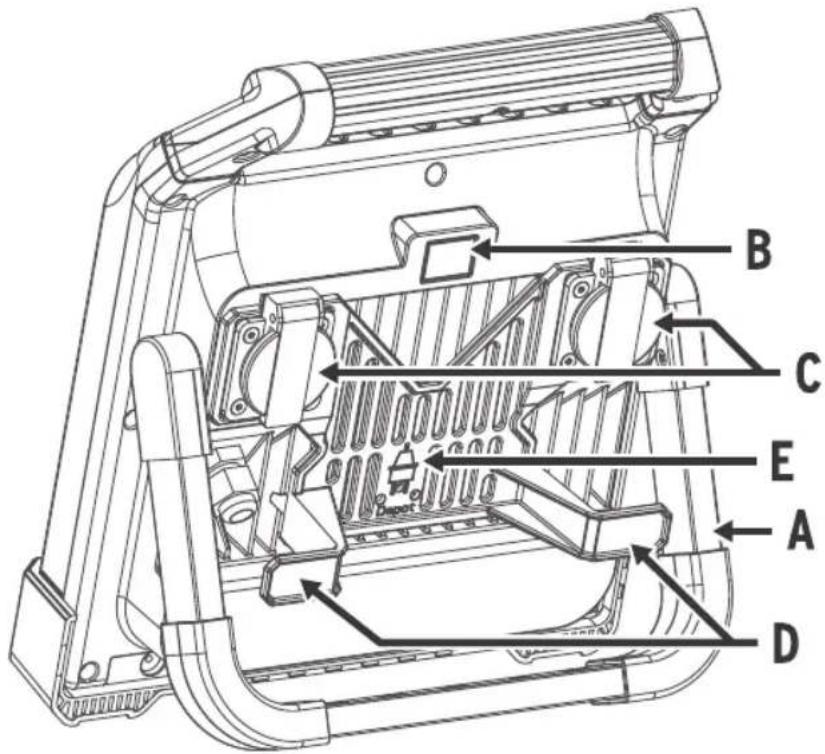

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Taster Ein/Aus
C Steckdosen
D Kabelhalterung (kann je nach Modell von der Abbildung abweichen)
E Steckergarage

BEDIENUNG

Strahler aufstellen und einschalten

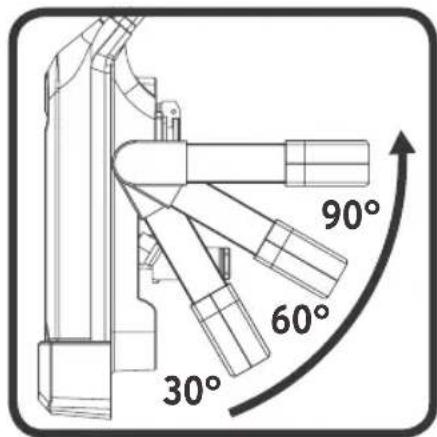

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A Iassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der LÖcher am Bügel A auch auf ein geeignetes Stativ montiert werden (Befestigungsmaterial nicht im Lieferumfang!). Achten Sie damit unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten des Strahlers

Zum Einschalten des Strahlers den Taster betätigen. Zum Ausschalten den Taster nochmals betätigten. An der Rückseite des Strahlers befinden sich 2 Steckdosen, mit denen Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdosen sind auch bei ausgeschalteten Licht Funktionsfähig.

Kabelhalterung und Steckergarage

Der Strahler ist mit einer Kabelhalterung ausgestattet, die während Transport oder Lagerung das Netzkabel aufnehmen kann. Der Stecker kann damit in der Steckergarage fixiert werden.

professionalLINE

WARTUNG UND REINIGUNG

Der Strahler ist wartungsfrei.

Die LED-Lichtquelle kann nicht ersetzt werden. Falls nötig muss der gesamte Strahler ausgetauscht werden.

Öffnen Sie niemals den Strahler bei eingestecktem Netzstecker. Lebensgefahr durch elektrischen Schlag!

Schalten Sie den Strahler vor der Reinigung aus undziehen Sie den Netzstecker. Reinigen Sie den Strahler regelmäß mit einem trockenen, fusselfreien Tuch. Um hartnäckigere Verschmutzungen zu entfernen, kann ein leicht angefeuchtetes Tuch verwendet werden. Benutzen Sie keine Lösungsmittel, atzenden Reinigungsmittel o.a.

TECHNISCHE DATEN

Typenbezeichnung	/LB 5001 LB 5002	LB 8000/LB 8001	LB 8002
LEDs	x SMD 160 x SMD
Leistung	W
Nennspannung	AC 50/60 Hz	220 - 250 V AC 50/60 Hz	220 - 250 V AC 50/60 Hz	220 - 250 V AC 50/60 Hz
Leistungsfactor	0,95	0,95	0,95	0,95
Netzstrom	0,20 - 0,25 A	0,20 - 0,25 A	0,35 - 0,40 A	0,35 - 0,40 A
Schutzart	IP 54	IP 54	IP 54	IP 54
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5	5m H07RN-F 3G1.5
Belastbarkeit	max. 3600 W	max. 2200 W	max. 3600 W	max. 2200 W
Steckdosen	max. 16 A	max. 10 A	max. 16 A	max. 10 A
Temperaturbereich Betrieb	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C	-15°C ... +40°C
Maße	25 x 33 x 15 cm	25 x 33 x 15 cm	31 x 38 x 15 cm	31 x 38 x 15 cm
Gewicht	3,8 kg	3,8 kg	4,5 kg	4,5 kg
Max. projizierte Flüche	0,09 m²	0,09 m²	0,11 m²	0,11 m²

ENTSORGUNG

Werfen Sie Elektrogeräte nicht in den Hausmüll!
Gemaß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolnen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.
4 rue de Bruxelles - F-67170 Bernolsheim

lectra-t ag Blegistrasse 13 CH-6340 Baar

Fur weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com
