FN122397.1 - Fläkt Emerio - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	Emerio
Modell	FN122397.1
Strömförsörjning	220-240 V~, 50/60 Hz
Effektförbrukning	45 W
Maximalt luftflöde	54,30 m³/min
Antal hastigheter	3 (Låg, Mellan, Hög)
Driftlägen	Normal, Natur, Sömn
Timer	0,5 h till 7,5 h (i steg om 0,5 h)
Oscillation	Ja, oscillationsknapp
Fjärrkontroll	Ja (medföljer)
Skyddsgaller	Fram och bak, låsclips
Justerbar höjd	Ja, via justeringsrör
Fot	Korsmonterbar, 4 skruvar
Rengöring	Fuktig trasa, doppa inte i vatten
Garanti	2 år
Nettovikt	Cirka 4,5 kg (uppskattning)
Mått (höjd)	Cirka 130 cm (uppskattning)

Vanliga frågor - FN122397.1 Emerio

Hur monterar jag Emerio-fläkten FN122397.1?

Monteringen inkluderar montering av den korsformade foten med 4 skruvar, fastsättning av stången, sedan montering av bakre gallret på motoraxeln, installation av bladen (muttern skruvas moturs), och slutligen fastsättning av det främre gallret med låsclipsarna och den lilla muttern/butten i botten.

Hur använder jag fjärrkontrollen?

Fjärrkontrollen styr alla funktioner: på/av, hastighet, läge, timer och oscillation. Se till att sätta i ett batteri (ingår ej) och peka mot mottagaren på fläkten.

Vilka ventilationslägen finns?

Tre lägen: Normal (konstant hastighet), Natur (simulerar naturlig vind med cykliska hastighetsvariationer) och Sömn (gradvis hastighetsminskning för natten).

Hur ställer jag in timern?

Tryck på TIME-knappen för att ställa in drifttiden från 0,5 timme till 7,5 timme i steg om 0,5 timme. Motsvarande LED-indikator tänds.

Vad gör jag om fläkten inte slås på?

Kontrollera att kontakten är ordentligt isatt, att eluttaget fungerar och att nätsladden inte är skadad. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda fläkten utomhus?

Nej, apparaten är endast avsedd för inomhusbruk. Använd den inte utomhus eller i fuktiga miljöer för att undvika risk för elektriska stötar.

Hur rengör jag fläkten?

Koppla ur apparaten före rengöring. Använd en fuktig trasa för att torka av gallren och höljet. Doppa aldrig apparaten i vatten. Dammsug ventilationsgallren regelbundet.

Vad är garantin för denna fläkt?

Emerio ger en garanti på 2 år från inköpsdatum. Garantin täcker inte skador orsakade av felaktig användning, obehöriga ingrepp eller normalt slitage. Spara ditt kvitto.

Hur återvinner jag denna apparat vid livslut?

Kasta inte apparaten med hushållsavfallet. Lämna den till en insamlingsplats för elektronikavfall eller till återförsäljaren i enlighet med EU-direktiv 2012/19/EU.

Kan jag låta fläkten vara igång utan tillsyn?

Det rekommenderas inte att lämna apparaten utan tillsyn medan den är igång. Stäng av och koppla ur den om du ska vara borta en längre tid.

BRUKSANVISNING FN122397.1 Emerio

Content – Inhalt – Teneur – Innehåll – Inhoud – Treść

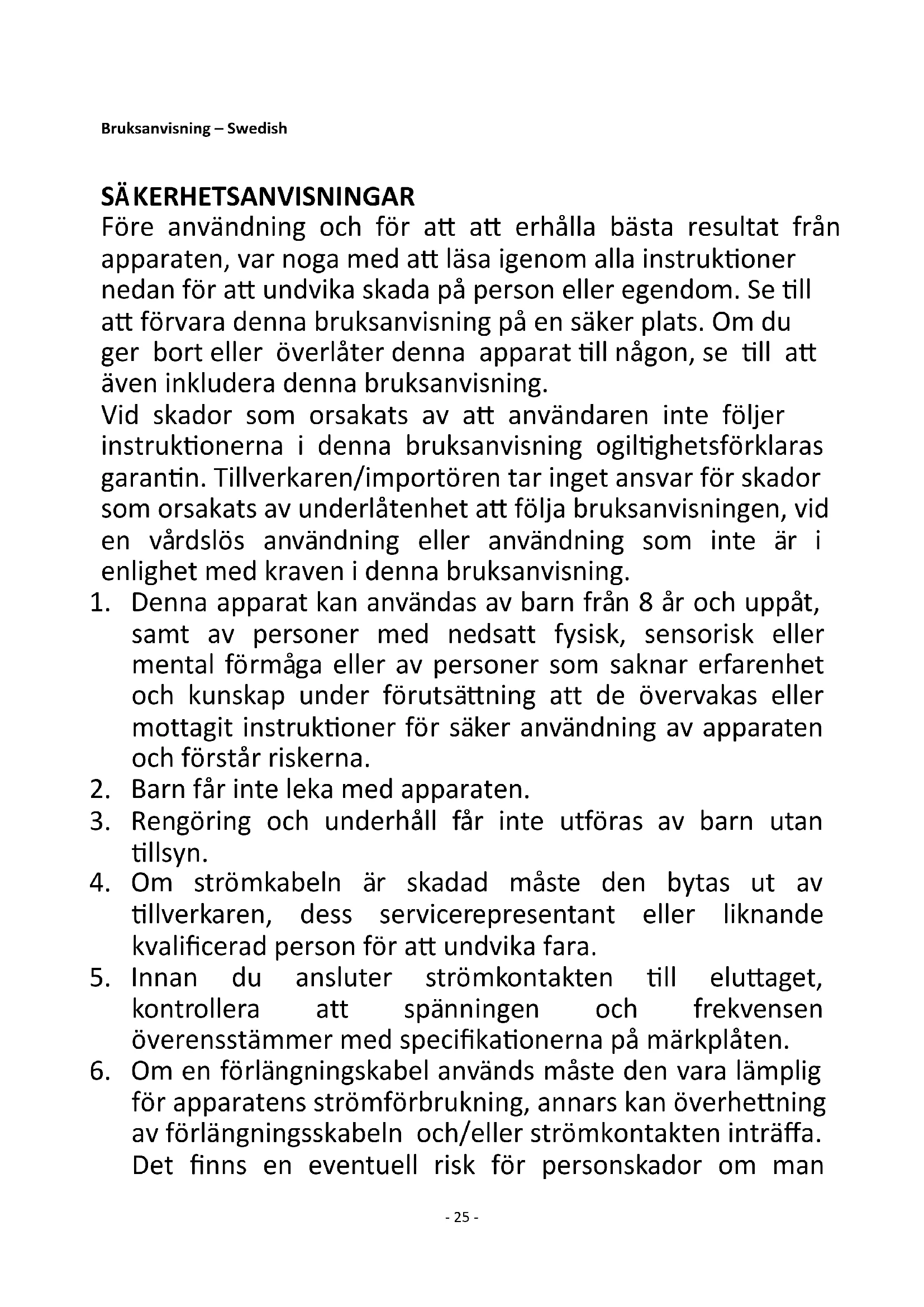

Före användning och för att att erhålla bästa resultat från apparaten, var noga med att läsa igenom alla instruktioner nedan för att undvika skada på person eller egendom. Se till att förvara denna bruksanvisning på en säker plats. Om du ger bort eller överlåter denna apparat till någon, se till att även inkludera denna bruksanvisning.

Vid skador som orsakats av att användaren inte följer instruktionerna i denna bruksanvisning ogiltighetsförklaras garantin. Tillverkaren/importören tar inget ansvar för skador som orsakats av underlåtenhet att följa bruksanvisningen, vid en vårdslös användning eller användning som inte är i enlighet med kraven i denna bruksanvisning.

1. Denna apparat kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller av personer som saknar erfarenhet och kunskap under förutsättning att de övervakas eller mottagit instruktioner för säker användning av apparaten och förstår riskerna.
2. Barn får inte leka med apparaten.
3. Rengöring och underhåll får inte utföras av barn utan tillsyn.
4. Om strömkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerad person för att undvika fara.
5. Innan du ansluter strömkontakten till eluttaget, kontrollera att spänningen och frekvensen överensstämmer med specifikationerna på märkplåten.
6. Om en förlängningskabel används måste den vara lämplig för apparatens strömförbrukning, annars kan överhettning av förlängningsskabeln och/eller strömkontakten inträffa. Det finns en eventuell risk för personskador om man

snubblar över förlängningskabeln. Var noga med att undvika att skapa farliga situationer.

1. Dra ut strömkontakten från eluttaget när apparaten inte används och före rengöring.
2. Säkerställ att strömkabeln inte hänger över någon skarp kant och håll den borta från varma föremål och öppen eld.
3. Sänk inte ner apparaten eller strömkontakten i vatten eller någon annan vätska. Det är livsfarligt på grund av elektriska stötar!
4. För att dra ut strömkontakten från eluttaget, dra ut den via strömkontakten. Dra inte i strömkabeln.
5. Vidrör inte apparaten om den faller ner i vatten. Dra ut strömkontakten från eluttaget, stäng av apparaten och lämna in den på ett auktoriserat servicecenter för reparation.
6. Du får inte koppla in eller dra ut apparaten från eluttaget med blöta händer.
7. Försök aldrig att öppna apparatens hölje eller reparera den själv. Det kan orsaka elektriska stötar.
8. Lämna aldrig apparaten obevakad vid användning.
9. Denna apparat är inte utvecklad för kommersiell användning.
10. Använd inte apparaten för något annat ändamål än den är avsedd för.
11. Linda inte kabeln runt apparaten och undvik att böja den.
12. Håll apparaten borta från fukt och skydda den från vattenstänk.
13. Använd apparaten på en jämn, torr och värmebeständig yta.
14. Undvik att förvara eller använda apparaten i det fria.
15. Håll apparaten på en torr plats vid förvaring där barn inte kommer åt den (i förpackningen).
16. För aldrig in dina fingrar eller något annat föremål genom fläktskydden när fläkten är igång.

17. Använd aldrig produkten utan fläktskydden på plats eftersom det kan resultera i allvarliga personskador.

18. Apparaten måste monteras fullständigt före användning.

19. Se upp med långt hår! Det kan fastna i fläkten på grund av luftturbulensen.
20. Rikta inte luftflödet mot någon under en lång tidpunkt.
21. Säkerställ att fläkten är urkopplad från eluttaget innan skyddet avlägsnas.

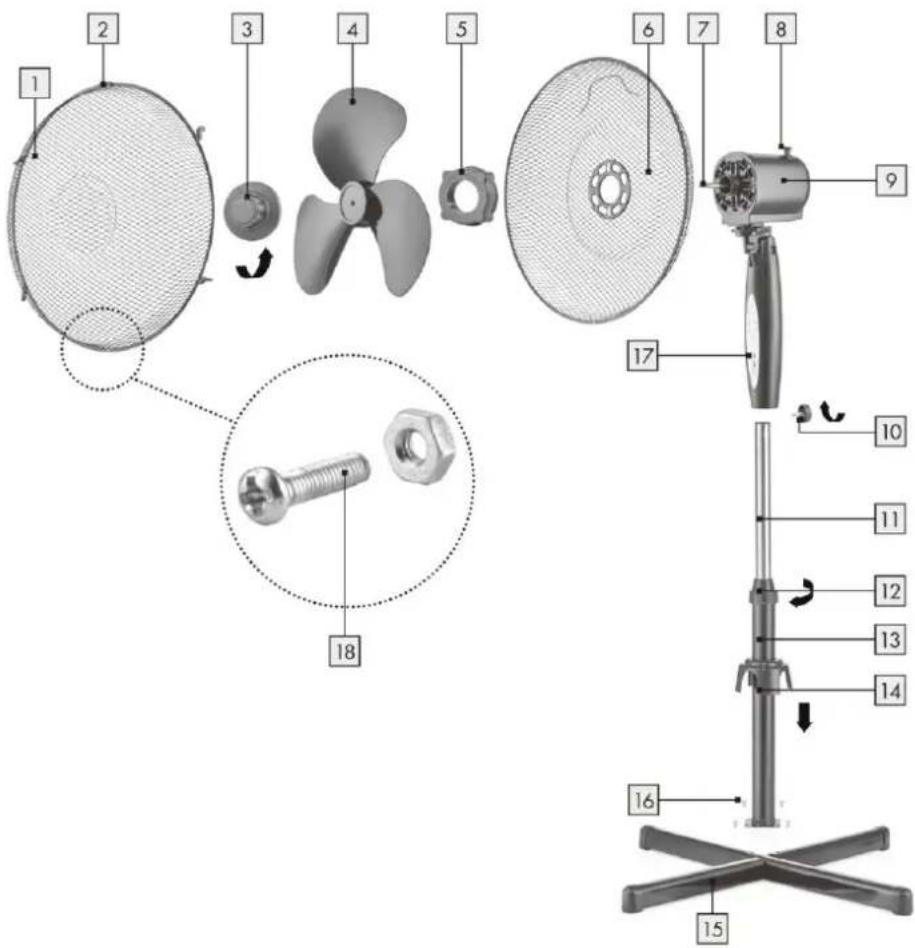

DELAR

1. Främre skydd
2. Låsklämmor
3. Fästskruv till fläktbladet
4. Blad
5. Fästskruv till skyddet
6. Bakre skydd
7. Motoraxel
8. Rotationsknapp
9. Motor
10. Fästskruv
11. Höjdjusteringsrör
12. Fästset
13. Stativskaft
14. Skyddsstycke
15. Stativbas
16. 4 skruvar
17. Kontrollpanel
18. Liten mutter och skruv

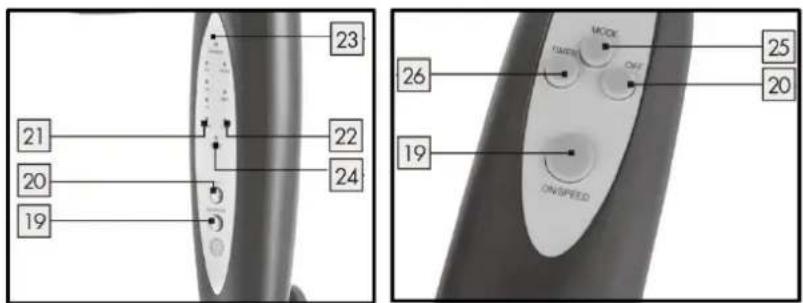

1. Påslagning och hastighetsknapp
2. Avstängningsknapp
3. Timer-indikator
4. Hastighetsindikatorer
5. Strömindikator
6. Lägesindikator
7. Lägesknapp
8. Timer-knapp

23 21 20 19 22 24 26 MODE LUMBER ON 25 20 19 ON/SPEED

MONTERINGSANVISNINGAR

** Vid användning ska fläkten monteras korrekt i följande ordning.

1. Montera stativet

2. Montera ihop stativbasens två delar till ett kors.

3. Skruva upp de fyra skruvarna på stativbasen.
4. Montera stativskaftet till stativbasen och fäst ordentligt med de fyra skruvarna.

5. Vrid upp fästsetet ur stativskaftet. Placera skyddsstycket på stativbasen genom stativskaftet.
   • Vrid fast fästsetet.

6. Hela enheten

7. Dra ut höjdjusteringsröret och dra åt fästsetet.

8. Sätt ihop fläktens huvudenhet med höjdjusteringsröret med hjälp av fästskruven och fäst dem.

3. Bakre gallerenheten

• Skruva upp fästskruven för fläktbladet och fästskruven för skyddet från motoraxeln.
• Fäst det bakre skyddet på de två stängerna på motorns främre hölje.
• Dra åt skyddets fästskruv hårt medurs.

4. Montering av fläktbladet

• Ta ut den svarta axelns skyddshölje från axeln. Sätt in fläktbladet på axeln och se till att bladet passar ordentligt.
• Dra åt bladskruven på skaftet. Obs: Bladskruven dras åt genom att skruva moturs.

• Ö ppna alla låsklämmor på sidorna av frontskyddet.
• Placera frontskyddet på plats genom att rikta in platsplattan över ovansidan på bakre skyddet och skjuta nedåt.
• Skruva loss den lilla muttern och skruven underst på främre gallret fäst sedan samman de två skyddet med dem.
• Fäst de två skydden genom att stänga klämmorna över deras yttre kant.

ANVÄNDNING

Tryck på knapparna på kontrollpanelen eller på fjärrkontrollen för att välja önskad funktion. Motsvarande LED-lampa kommer att tändas.

1. PÅ/AV funktion

Tryck på knappen ON/SPEED en gång för att slå på enheten. Enheten börjar att arbeta under normalt läge med låg hastighet.

Tryck på knappen OFF för att stänga av enheten.

2. Hastighetsfunktion

När apparaten är påslagen, fortsätt att trycka på knappen "ON/SPEED" för att ställa in önskad vindhastighet mellan low, mid, high (låg, medel, hög), vilket indikeras av hastighetslamporna som lyser en och en.

3. Oscillering

För att få fläkthuvudet att oscillera skjut ned oscilleringsratten. För stoppa fläkthuvudet att oscillera dra upp oscilleringsratten.

4. Funktionsläge

Tryck på lägesknappen för att ställa in önskat arbetsläge:

Normalläge (lägesindikator: röd)

Naturläge (lägesindikator: grön)

Viloläge (lägesindikator: av)

1) Normal: under detta läge arbetar motorn med den förinställda hastigheten. Du kan trycka på knappen "ON/SPEED" för att välja mellan Low /Mid /High.

2) Natural (naturlig): under detta läge kan du trycka på knappen "ON/SPEED" för att välja mellan Low/Mid/High. Fläkten kommer att arbeta enligt följande:

Hög hastighet naturligt läge

Mellanhastighet naturligt läge

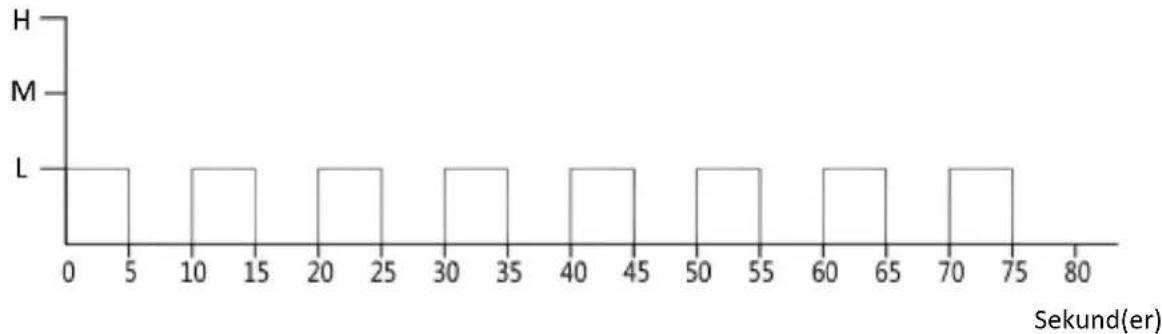

Låg hastighet naturligt vindläge

3) Sleeping (viloläge): under detta läge kan du trycka på knappen "ON/SPEED" för att välja mellan Low/Mid/High. Fläkten kommer att arbeta enligt följande:

a. I hög hastighet: 30 minuter naturlig vind →30 minuter medium vind → kontinuerlig låg naturlig vind
b. I mellanhastigheten: 30 minuter medium naturlig vind → kontinuerlig låg naturlig vind
c. I låg hastighet: kontinuerlig låg naturlig blåst

1. Timer-funktion

Tryck på timer-knappen för att ställa in önskad arbetstid från 0,5 tim till 7,5 tim (ökning i steg med 0,5 tim).

RENGÖ RING

1. Stäng av fläkten och dra ur sladden innan du servar fläkten och efter varje användning.
2. Sänk aldrig ned fläkten i vatten (risk för kortslutning). Torka den enbart med en fuktig trasa och torka torrt ordentligt när du rengör. Dra alltid ur sladden först.
3. Kontrollera så att inte för mycket damm byggs upp på in- och utblåsgallren; rengör de då och då med en torr borste eller en dammsugare.

TEKNISKA DATA

Elstandard: 220-240V \~ 50/60Hz

Strömförbrukning: 45W

GARANTI OCH KUNDTJÄNST

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstå någon skada på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag fastställda garantianspråken har köparen möjlighet att göra gällande följande anspråk på garanti:

För den köpta apparaten ges 2 års garanti, med början på inköpsdagen.

Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.

MILJÖ VÄNLIG KASSERING

Återvinning – EU-direktiv 2012/19/EU

Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För att återlämna den använda enheten, använd retur- och insamlingssystem

eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning.

Emerio Deutschland GmbH (no service address)

Höffer Weg 14

51519 Odenthal

Germany

Kundservice:

T: [phone]

E: [e-mail]

ERP-information (SE)

Deklarerar att produkten som beskrivs nedan:

Informationskrav

Information för att identifiera FN-122397.1 som informationen är relaterad till[Golvfläkt]
Beskrivning	Symbol	Värde	Enhet
Fläktens maximala flödleshastighet	F	54,30	m^3/min
Fläkt ineffekt	P	39,00	W
Servicevärde	SV	1,39	(m^3/min)/W
Strömförbrukning i standbyläge	P_SB	0,42	W
Fläktens ljudeffektnivå	L_WA	53,29	dB (A)
Maximal lufthastighet	c	3,24	meter/sek
Mätstandard för servicevärde	IEC 60879:1986 (corr. 1992)
Kontaktinformation för att erhålla ytterligare information	Emerio DeutschlandGmbHHöffer Weg 1451519 OdenthalGermany

Uppfyller kraven i EU-rådets direktiv:

KOMMISSIONENS FÖ RORDNING (EU) nr. 206/2012 från 6 mars 2012 och ändring av KOMMISSIONENS FÖ RORDNING (EU) 2016/2282 för genomförande av Europaparlamentets och rådets direktiv 2009/125/EG gällande krav på ekodesign för luftkonditioneringsapparater och komfortfläktar

För information till kunden för hur man installerar, använder och underhåller produkten, WEEE-information, vänligen kontrollera bruksanvisningen som är inkluderad i förpackningen.
