BRUKSANVISNING HD 9204 SXA Plus Kärcher

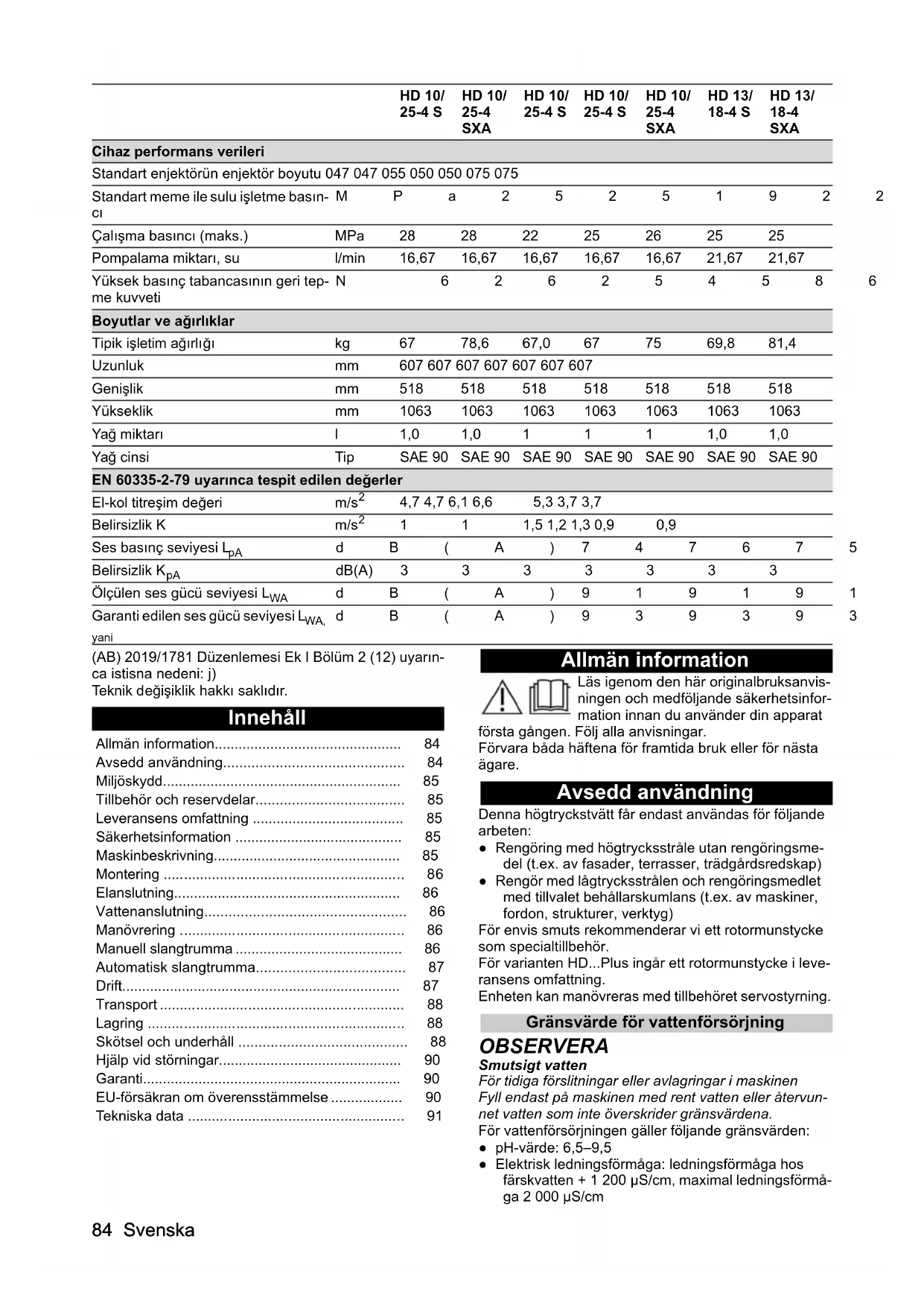

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarın- ca istisna nedeni: j) Teknik d eğişiklik hakkı saklıdır. Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare. Avsedd användning Denna högtryckstvätt får endast användas för följande arbeten: ● Rengöring med högtrycksstråle utan rengöringsme- del (t.ex. av fasader, terrasser, trädgårdsredskap) ● Rengör med lågtrycksstrålen och rengöringsmedlet med tillvalet behållarskumlans (t.ex. av maskiner, fordon, strukturer, verktyg) För envis smuts rekommenderar vi ett rotormunstycke som specialtillbehör. För varianten HD...Plus ingår ett rotormunstycke i leve- ransens omfattning. Enheten kan manövreras med tillbehöret servostyrning. Gränsvärde för vattenförsörjning OBSERVERA Smutsigt vatten För tidiga förslitningar eller avlagringar i maskinen Fyll endast på maskinen med rent vatten eller återvun- net vatten som inte överskrider gränsvärdena. För vattenförsörjningen gäller följande gränsvärden: ● pH-värde: 6,5–9,5 ● Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 µS/cm, maximal ledningsförmå- ga 2 000 µS/cm Cihaz performans verileri Standart enjektörün enjektör boyutu 047 047 055 050 050 075 075 Standart meme ile sulu işletme basın-

/l) ● Järn: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Koppar: < 2 mg/l ● Aktivt klor: < 0,3 mg/l ● Fri från dålig lukt Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsinformation ● Läs igenom säkerhetsinformationen 5.951-949.0 innan maskinen tas i drift för första gången. ● Följ de nationella föreskrifterna för högtryckstvättar. ● Följ de nationella föreskrifterna för olycksförebyg- gande. Högtryckstvättar måste kontrolleras regel- bundet. Kontrollresultatet måste dokumenteras skriftligen. ● Genomför inte några ändringar av maskin och tillbe- hör. Symboler på maskinen Maskinen får inte anslutas direkt till drickvat- tennätet. Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva ma- skinen.Skydda maskinen mot frost. Säkerhetsanordningar 몇 FÖRSIKTIGHET Risk för personskador på grund av säkerhetsanord- ningar som saknas eller har ändrats! Säkerhetsanordningarna är till för att skydda dig. Säkerhetsanordningar får inte förbikopplas, tas bort el- ler inaktiveras. Säkerhetsanordningarna ställs in och plomberas på fa- briken. Endast kundtjänst gör inställningar. Överströmsventil med tryckkontakt När vattenmängden minskas med tryck- och mängdreg- leringen öppnas överströmsventilen och en del av vatt- net rinner tillbaka till pumpens sugsida. När avdragsspaken på spolhandtaget släpps kopplar tryckkontakten från högtryckspumpen och högtrycks- strålen stoppas. Om man drar i avdragsspaken kopplas pumpen till igen. Maskinbeskrivning Maskinöversikt Se grafiksida Bild A Bild B Bild C 1 Finfilter 2 Maskinkåpa 3 Kontrollampa drifttillstånd/störning * 4 Kabelhållare 5 Typskylt 6 Slangförvaring ** 7 Gummispännare ** 8 Skjutbygel

9 Vibrasoft rotormunstycke ***** 10 Kopplingsmutter 11 Högtrycksmunstycke 12 Strålrör EASY!Lock 13 Tryck-/mängdreglering 14 Spolhandtag EASY!Force 15 Säkerhetsspärr 16 Avdragsspak 17 Låsspak 18 Högtrycksslang EASY!Lock 19 Slangtrumma **** 20 Strålrörshållare 21 Fästskruv maskinhuv 22 Tillbehörsfack 23 Maskinens strömbrytare 24 Oljenivåindikering 25 Högtrycksanslutning EASY!Lock ** 26 Munstyckshållare 27 Vattenanslutning86 Svenska 28 Vev manuell slangtrumma ***

• endast för HD 10/25 och HD 13/18 ** endast för utförande S *** endast för utförande SX **** endast för utförande SX/SXA ***** endast för utförande Plus Montering Aktivera oljetankens avluftning

1. Skruva ur maskinkåpans fästskruv.

2. Ta av maskinkåpan.

3. Klipp av oljetankkåpans spets så långt att en liten

öppning skapas. Bild D 1 Lock 2 Oljetank

4. Fäst maskinkåpan.

Kontrollera oljenivå

1. Ställ upp maskinen på ett vågrätt underlag.

2. Oljenivån måste ligga mellan ”MIN”- och ”MAX”-

markeringarna på oljenivåindikatorn. Vrida kabelhållaren Vid behov kan kabelhållarna vridas.

1. Skruva loss skruven ca 4 varv.

Bild E 1 Skruv 2 Kabelhållare

2. Dra ut kabelhållaren och vrid den till önskat läge.

3. Skjut kabelhållaren till maskinen så att den hakar

Montera tillbehör Hänvisning EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vrid- ning.

1. Sätt fast högtrycksmunstycket på strålröret.

2. Montera kopplingsmuttern och dra åt för hand

3. Anslut strålröret till spolhandtaget och dra åt för

hand (EASY!Lock). Bild F På maskiner utan slangtrumma:

4. Anslut högtrycksslangen till spolhandtaget och ma-

skinens högtrycksanslutning och dra åt för hand (EASY!Lock). På maskiner med slangtrumma:

5. Anslut högtrycksslangen till spolhandtaget och dra

åt för hand (EASY!Lock). Elanslutning FARA Risk för skador på grund av elektrisk stöt Anslut maskinen till elnätet med en kontakt. Det är för- bjudet med en anslutning till elnätet som inte går att bry- ta. Kontakten syftar till att bryta anslutningen till nätet. Anslut bara maskinen till växelström. Använd en förlängningskabel med tillräckligt tvärsnitt (se ”Tekniska data”). Rulla av förlängningskabeln helt från kabeltrumman.

1. Linda upp nätkabeln och lägg den på golvet.

2. Sätt in strömkontakten i eluttaget.

Vattenanslutning Anslutning till en vattenledning 몇 VARNING Returflöde av smutsigt vatten till drickvattennätet Hälsofara Följ föreskrifterna från vattenverket. Enligt gällande föreskrifter får maskinen aldrig drivas ut- an systemseparerare på drickvattennätet. Använd en systemseparerare från KÄRCHER eller alternativt en systemseparerare i enlighet med EN 12729 typ BA. Vat- ten som har passerat en systemseparerare gäller inte längre som drickbart. Anslut alltid systemseparerare till vattenförsörjningen och aldrig direkt till maskinens vat- tenanslutning.

1. Kontrollera vattenförsörjningens tilloppstryck,

tilloppstemperatur och tilloppsmängd (se kapitel Tekniska data).

2. Koppla samman systemsepareraren och maski-

nens vattenanslutning med en vattentillflödesslang (krav på vattentillflödesslang, se kapitel Tekniska data).

3. Öppna vattentillflödet.

Suga upp vatten ur behållaren

1. Skruva fast sugslangen med filtret på vattenanslut-

ningen (beställningsnummer av filter, se kapitel Tekniska data).

1. Skruva loss högtrycksmunstycke från strålröret.

2. Kör maskinen tills vattnet kommer ut utan blåsor.

3. Vid problem med avluftningen ska maskinen köras i

10 sekunder och sedan stängas av. Upprepa förlop- pet flera gånger.

4. Stäng av maskinen.

5. Skruva på högtrycksmunstycket på strålröret.

Manövrering FARA Risk för personskador Högtrycksstrålen kan orsaka personskador. Fixera aldrig avdragsspaken och säkringsarmen i akti- verad position. Använd inte spolhandtaget om säkringsarmen är ska- dad. Om säkerhetsspaken är defekt kontaktar du kundtjänst. Före alla arbeten på maskinen ska spolhandtagets sä- kerhetsspärr skjutas framåt. Använd inte maskinen utan strålrör. Kontrollera att strål- röret sitter fast. Strålröret måste vara åtdraget för hand. Håll i spolhandtaget och strålröret med båda händerna. Kontrollera att maskinen, tillbehören, ledningarna och anslutningarna inte är skadade. Använd endast maski- nen i felfritt skick. Manuell slangtrumma Maskinen är utrustad med en manuell slangtrumma (HD 9/20-4 SX Plus och HD10/21-4 SX Plus). Rulla av slangen

1. Vrid slangtrummans vev moturs.

2. Rulla av slangen helt.Svenska 87

Automatisk slangtrumma Maskinen är utrustad med en automatisk slangtrumma (för maskinvarianter HD...SXA). Rulla av slangen

Rulla upp slangen FARA Risk för personskador Om högtrycksslangen frigörs under rullning kan den ut- föra okontrollerade rörelser, slå mot föremål och snurra omkring. Håll högtrycksslangen stadigt under upprullningen och styr slangen medan du rullar upp den. Stick inte in handen i slangtrumman.

1. Dra kort ut slangen och avlasta sedan.

Slangtrumman rullar automatiskt upp slangen.

2. Reglera upprullningshastigheten under upprullning-

en genom att styra slangen. Drift Öppna/stänga spolhandtaget

1. Aktivera säkringsarmen och avdragsspaken.

Spolhandtaget öppnas.

2. Släpp säkringsarmen och avdragsspaken.

Spolhandtaget stängs. Drift med högtryck Hänvisning Maskinen är utrustad med en tryckkontakt. Motorn star- tas endast om spolhandtaget är öppet.

1. På maskiner med en slangtrumma: Rulla av hög-

trycksslangen helt från slangtrumman.

2. Ställ maskinens strömbrytare på ”I”.

För HD 10/25...och 13/18...: Kontrollampan lyser grönt.

3. Frigör spolhandtaget genom att skjuta spolhandta-

gets säkerhetsspärr bakåt.

4. Öppna spolhandtaget.

FARA Risk för personskador Vattenstrålen som kommer ut från tryck-/mängdkontrol- len kan orsaka skador. Se till att anslutningen mellan tryck-/mängdkontrollen och stålröret inte lossnar.

5. Ställ in arbetstrycket och vattenmängden genom att

vrida tryck- och mängdregleringen. Hänvisning Vid minsta matningsmängd ser restvärmen från motorn till att vattnet värms upp till ca 15 °C. Drift med rengöringsmedel 몇 VARNING Felaktig hantering av rengöringsmedel Hälsofara Beakta säkerhetsinformationen för rengöringsmedel. OBSERVERA Felaktigt rengöringsmedel Skador på maskinen och rengöringsobjekten Använd endast rengöringsmedel som är tillåtna av KÄRCHER. Observera de doseringsrekommendationer och anvis- ningar som medföljer rengöringsmedlet. Var sparsam med rengöringsmedel för att skydda mil- jön. Hänvisning KÄRCHER-rengöringsmedel garanterar ett störnings- fritt arbete. Låt oss ge dig råd eller beställ vår katalog el- ler våra informationsblad om rengöringsmedel. Hänvisning För drift med rengöringsmedel behövs en behållar- skumlans (tillval).

1. Skruva loss behållaren.

Bild G 1 Behållare 2 Skummunstycke 3 Spolhandtag 4 Sugslang 5 Bländarsats Rengöringsmedelstillsats: 3=hög, 2=medel, 1=låg

2. Stick in önskad bländare i sugslangen.

3. Fyll på rengöringsmedel i behållaren.

4. Skruva på behållaren på skummunstycket.

5. Lossa strålrörets från spolhandtaget.

6. Fäst behållarskumlansen på spolhandtaget och dra

7. Ta högtryckstvätten i drift.

ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycks-

strålen. Efter drift med rengöringsmedel Behållarskumlansen måste spolas efter användning för att undvika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.

3. Fyll behållaren med klart vatten.

4. Skruva på behållaren på behållarskumlansen.

5. Kör behållarskumlansen i ca 1 minut för att spola ur

2. Skjut säkerhetsspärren framåt.

Spolhandtaget är säkrat. Fortsätt drift

1. Skjut säkerhetsspärren bakåt.

Spolhandtaget är osäkrat.

2. Öppna spolhandtaget.

Maskinen slås på. Beredskapstid Endast utförandena HD 10/25... och HD 13/18... är ut- rustade med denna funktion. Under beredskapstiden startar maskinen genom att spolhandtaget öppnas. Kontrollampan lyser grönt. Om spolhandtaget förblir stängt i 30 minuter upphör be- redskapstiden. Kontrollampan blinkar grönt.88 Svenska Återställa beredskapstiden

1. Ställ maskinens strömbrytare på ”0”.

2. Vänta några sekunder.

3. Ställ maskinens strömbrytare på ”I”.

Kundtjänst kan ställa om maskinen till kontinuerlig drift. Avsluta driften 몇 VARNING Skållningsrisk Restvatten i det avstängda aggregatet kan värmas upp. När slangen tas bort från vattenanslutningen kan det uppvärmda vattnet spruta ut och förorsaka brännska- dor. Ta inte bort vattentillförselslangen förrän maskinen har svalnat.

1. Stäng vattentillflödet.

2. Öppna spolhandtaget.

3. Ställ in maskinens strömbrytare på ”I” och kör ma-

5. Ställ maskinens strömbrytare på ”0”.

7. Avlägsna vattentillflödet.

8. Öppna spolhandtaget tills maskinen är trycklös.

9. Skjut säkerhetsspärren framåt.

Spolhandtaget är säkrat. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport och förvaring. OBSERVERA Felaktig transport Skaderisk Skydda spolhandtagets avdragsspak mot skador. Transportera maskinen i fordon: Maskinen ska säk- ras så att den inte kan halka och välta enligt gällan- de riktlinjer. Vid lång transport av maskinen: Använd skjutbygeln för att dra i eller skjuta på maskinen. Krantransport FARA Risk för personskador Om maskinen transporteras felaktigt med kranen kan den falla ner och orsaka skador. Följ lokala arbetarskyddsföreskrifter och säkerhetsinfor- mationen. Endast personer med utbildning inom manövrering av kran får transportera maskinen via kran. Kontrollera att lyftanordningen inte är skadad före varje krantransport. Kontrollera att maskinen inte är skadad före varje kran- transport. Lyft endast maskinen enligt beskrivningen i slutet av ka- pitlet. Fäst inte lastanordningen på maskinens skjutbygel. Använd inte kättinglängor. Lyftanordningen måste säkras innan lasten får hänga utan uppsikt. Avlägsna strålröret med spolhandtaget, munstycket och andra lösa föremål före krantransporten. Transportera inga föremål på maskinen under lyftförlop- pet. Stå inte under lasten. Se till att inga personer befinner sig i kranens riskområ- de. Låt inte maskinen hänga i kranen utan uppsikt.

1. Fäst lyftanordningen på maskinen.

Bild H Bild I Bild J Lagring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport och förvaring. Förvara endast maskinen inomhus. Förvara maskinen

1. Ställ strålröret med spolhandtag i munstyckshålla-

ren och haka i strålrörshållaren.

2. Rulla strömkabeln runt kabelhållaren och fäst med

3. Rulla upp högtrycksslangen:

a Version S: Rulla upp högtrycksslangen, placera den på slangförvaringen och fäst den med gum- miklämman. b Version SX/SXA: Rulla upp högtrycksslangen på slangtrumman. Frostskydd OBSERVERA Frost förstör maskinen om den inte har tömts helt på vatten. Förvara maskinen på en frostfri plats. Om frostfri förvaring inte är möjlig:

1. Tappa ur vattnet.

2. Pumpa vanligt frostskyddsmedel genom maskinen.

3. Kör maskinen i högst 1 minut tills pumpen och led-

ningarna är tomma. Hänvisning Använd vanligt glykolbaserat frostskyddsmedel för mo- torfordon. Observera frostskyddsmedelstillverkarens anvisningar. Skötsel och underhåll FARA Maskin som startar oavsiktligt Skaderisk, risk för elektriska stötar Stäng av maskinen före alla arbeten och dra ur nätkon- takten. Hänvisning Spillolja får endast avfallshanteras vid avsedda insam- lingsplatser. Lämna in eventuell spillolja på en sådan plats. Nedsmutsning av miljön med spillolja är straffbart. Säkerhetsinspektion/underhållsavtal Du kan komma överens om en regelbunden säkerhets- inspektion med din återförsäljare eller ingå ett under- hållsavtal. Låt oss ge dig råd. Underhållsintervaller Före användning Kontrollera att nätkabeln inte är skadad. Se till att kundtjänst eller en elektriker omedelbart ersätter en skadad kabel. Kontrollera om högtrycksslangen är skadad. Skadad högtrycksslang ska genast ersättas. Kontrollera maskinens täthet.Svenska 89 3 droppar vatten per minut är tillåtna. Kontakta kundtjänst vid större läckage. Varje vecka Kontrollera oljenivån. Om oljan är mjölkig (vatten i oljan) ska kundtjänst genast kontaktas. Rengör finfiltret. Bild K 1 Filterkåpa 2 Finfilter 3 O-ring 4 Bygelhandtag, utfällbart 5 Anslutningsstöd 6 Kopplingsmutter a Skruva loss kopplingsmuttern. b Dra ut anslutningsfästet. c Dra ut finfiltret ur filterhuset vid det fällbara bygel- handtaget. d Skölj finfiltret med rent vatten eller blås ut det med tryckluft. e Kontrollera O-ringen på finfiltret och byt ut vid be- hov. f Sätt in finfiltret i filterhuset. g Kontrollera O-ringen på anslutningsfästet och byt ut vid behov. h Fäst anslutningsfästet. i Skruva i kopplingsmuttern och dra åt för hand. Var 500:e drifttimme, minst en gång per år Låt kundtjänst utföra underhåll på maskinen. Byt olja i högtryckspumpen: a Tippa maskinen bakåt och ställ ned den. b Ställ en uppsamlingsbehållare för den gamla ol- jan under rännan. Bild L 1 Klämma 2 O-ring 3 Plugg 4 Ränna c Dra ut klämmen nedåt. d Dra ut pluggen. e Tappa av oljan i ett uppsamlingskärl. f Kontrollera O-ringen på pluggen, byt vid behov. g Sätt i pluggen och fäst den med klämman. h Torka bort eventuell olja som finns kvar i rännan. i Ställ upp maskinen. j Skruva ur maskinkåpans fästskruv. k Ta av maskinkåpan. l Ta av locket till oljebehållaren. Bild D 1 Lock 2 Oljetank m Fyll på ny olja långsamt så att luftbubblor kan komma ut. Oljemängd och oljetyp, se ”Tekniska data”. n Sätt tillbaka locket på oljebehållaren. o Sätt tillbaka och fäst maskinkåpan. p Kör maskinen i 5 minuter och kontrollera sedan oljenivån igen. Underhållsarbeten Byta högtrycksslang vid automatisk slangtrumma 몇 VARNING Risk för personskador Slangtrumman kan oväntat rotera mycket snabbt när spärren frigörs. Följ följande steg noggrant och fäst slangtrumman en- ligt beskrivningen. Hänvisning Endast högtrycksslangar i utförandet ”Ultra Guard” är lämpliga för denna maskin.

1. Ta av locket på slangtrumman med en skruvmejsel.

2. Rulla av högtrycksslangen helt från slangtrumman.

3. För in en insexnyckel NV 10 genom den sexkantiga

öppningen i huset. För in nyckeln så att slangtrum- man är blockerad. Bild N 1 Öppning, sexkantig Bild O 1 Insexnyckel NV 10

4. Lossa de 2 skruvarna.

Bild P 1 Slangstopp 2 Högtrycksslang 3 Skruv

5. Ta av slangstoppet från högtrycksslangen.

7. Dra ut högtrycksslangen ur slanganslutningen.

8. För in den nya högtrycksslangen genom slangstyr-

rullarna och sätt fast den i slanganslutningen. Ob- servera slangtrummans rotationsriktning. Bild R 1 Slangstyrningsrulle

9. Sätt låskroken i slanganslutningen.

10. Kontrollera att alla brickor sitter bakom låskroken.

11. Sätt dit slangstoppet i den andra änden av hög-

trycksslangen. Avstånd till slangänden ca 1 m (till spolhandtaget).

12. Anslut maskinen till vatten- och strömförsörjningen,

ta i drift och kontrollera anslutningen avseende läc- kage.

13. Spänn slangen och håll den spänd. Medan slangen

är spänd drar du ut insexnyckeln.

14. Lås upp slangtrumman genom att dra i högtryckss-

langen och låt högtrycksslangen rulla upp långsamt. Kontrollera rullningshastigheten genom att hålla slangen hårt.

15. Sätt tillbaka locket.90 Svenska

Byta högtrycksslang vid manuell slangtrumma

1. Rulla av högtrycksslangen helt från slangtrumman.

2. Böj ut fästklamret för högtrycksslangen och dra ut

3. Skjut in slangnippeln helt i slangtrummans fördelar-

stycke på slangvindan och fäst den med fästkläm- man. Hjälp vid störningar FARA Maskin som startar oavsiktligt, beröring av strömfö- rande delar Skaderisk, risk för elektriska stötar Stäng av maskinen innan arbeten utförs på maskinen. Dra ut nätkontakten. Låt yrkespersonal utföra alla kontroller och arbeten på de elektriska delarna. Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel. Kontrollampa Hänvisning Denna funktion är endast tillgänglig för HD 10/25... och HD 13/18... Kontrollampan indikerar drifttillstånd (grönt) och stör- ningar (rött). Återställa kontrollampan

1. Ställ maskinens strömbrytare på ”0”.

2. Vänta några sekunder.

3. Ställ maskinens strömbrytare på ”I”.

Indikering av drifttillstånd Permanent ljus grönt Maskinen är klar att använda. Blinkar grönt 1 gång Driftsberedskapen upphör efter 30 minuters kontinuerlig drift och maskinen stängs av (säkerhet vid sprucken högtrycksslang). Så här startar du om beredskapstiden:

1. Ställ maskinens strömbrytare på ”0”.

2. Vänta några sekunder.

3. Ställ maskinens strömbrytare på ”I”.

Störningsindikering Blinkar rött 1 gång Högtryckssidan är otät.

1. Kontrollera högtrycksslangen, slanganslutningarna

och högtryckspistolen med avseende på läckor. Blinkar rött 2 gånger Motorn är för varm.

1. Ställ maskinens strömbrytare på ”0”.

2. Låt apparaten svalna.

3. Ställ maskinens strömbrytare på ”I”.

Hänvisning Vid upprepad förekomst av detta fel kontrollerar du munstycke, vatteninloppstemperatur, omgivningstem- peratur och nätspänning. Blinkar rött 3 gånger Ett fel i strömförsörjningen har inträffat.

1. Kontrollera nätanslutningen och nätsäkringarna.

Blinkar rött 4 gånger Strömförbrukningen är för hög.

1. Konsultera kundservice.

Störningar utan felmeddelande Det går inte att starta maskinen.

1. Om kontrollampan blinkar grönt:

a Ställ maskinens strömbrytare på ”0”. b Ställ maskinens strömbrytare på ”I”.

2. Låt motorn svalna:

a Ställ maskinens strömbrytare på ”0”. b Låt apparaten svalna. c Ställ maskinens strömbrytare på ”I”.

3. Kontrollera att nätkabeln inte är skadad.

4. Kontrollera nätspänningen.

5. Kontakta kundtjänst vid elfel.

Inget tryck skapas i maskinen

1. Kontrollera om högtrycksmunstycket har rätt storlek

(se kapitlet ”Tekniska data”).

2. Rengör eller byt munstycket.

4. Rengör finfiltret, byt ut vid behov (se kapitlet ”Sköt-

sel och underhåll/Varje vecka”).

5. Kontrollera vattentillflödesmängden (nödvändig

mängd anges i kapitlet ”Tekniska data”).

6. Kontakta kundtjänst vid behov.

Pumpen är otät. Upp till 3 droppars vattenutträde per minut är tillåtet. Låt kundtjänst kontrollera maskinen vid större läcka- ge. Pumpen hackar

1. Kontrollera vattentillflödesmängden (nödvändig

mängd anges i kapitlet ”Tekniska data”).

3. Rengör finfiltret, byt ut vid behov (se kapitlet ”Sköt-

sel och underhåll/Varje vecka”).

4. Kontakta kundtjänst vid behov.

För lite rengöringsmedeltillsats

1. Kontrollera om behållarskumlansen som används

matchar maskinens flödeshastighet.

2. Fyll på behållarskumlansens bägare.

3. Sätt in en större bländare i sugslangen.

4. Kontrollera om det finns rengöringsmedelsavlag-

ringar i sugslangen och behållarskummunstycket. Avlägsna avlagringarna med ljummet vatten.

5. Kontakta kundtjänst vid behov.

Skumbildningen är för låg

1. Kontrollera om behållarskumlansen som används

matchar maskinens flödeshastighet.

2. Kontrollera om det finns rengöringsmedelsavlag-

ringar i sugslangen och behållarskumlansen. Av- lägsna avlagringarna med ljummet vatten.

3. Kontakta kundtjänst vid behov.

Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i ser- viceområdet på din lokala Kärcher-webbplats under "Nedladdningar". EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg-Svenska 91 gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.286-xxx.x Gällande EU-direktiv 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Tillämpad(e) förordning(ar) (EU) 2019/1781 Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S HD 10/21-4 S EN 61000-3-11: 2020 HD 13/18-4 S HD 10/25-4 S EN 62233: 2008 Tillämpade nationella standarder

Vattenanslutning Tilloppstryck (max.) MPa 1111111 Tilloppstemperatur (max.) °C 60 60 60 60 60 60 60 Tilloppsmängd (min.) l/h 1100 1100 1100 1200 1200 1200 1200 Insugningshöjd (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minsta längd vattentillflödesslang m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minsta diameter vattentillflödesslang in 1111111 Sugfilter beställningsnummer 4.730-

Effektdata maskin Standardmunstyckets munstycks- storlek

Vattendrifttryck med standardmun- stycke MPa20202023232321 Driftsövertryck (max.) MPa 25 25 25 25 25 25 25 Transportmängd, vatten l/min 15 15 15 16,7 16,7 16,7 16,67 Spolhandtagets rekylkraft N 48 49 49 56 56 56 56 Mått och vikter Typisk arbetsvikt kg 62,4 67,1 74 63,4 68,1 75 63,4 Längd mm 607 607 607 607 607 607 607 Bredd mm 518 518 518 518 518 518 518 Höjd mm 1063 1063 1063 1063 1063 1063 1063 Oljemängd l 1,0 1,0 1,0 1,0 1,0 1,0 1 Oljetyper Typ SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Fastställda värden enligt EN 60335-2-79 Hand-arm-vibrationsvärde m/s

dB(A)3333333 uppmätt ljudeffektnivå L

Vattenanslutning Tilloppstryck (max.) MPa 1111111 Tilloppstemperatur (max.) °C 60 60 60 60 60 60 60 Tilloppsmängd (min.) l/h 1200 1200 1200 1200 1200 1500 1500 Insugningshöjd (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minsta längd vattentillflödesslang m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minsta diameter vattentillflödesslang in 1111111 Sugfilter beställningsnummer 4.730-

Vattendrifttryck med standardmun- stycke MPa25251922231818 Driftsövertryck (max.) MPa 28 28 22 25 26 25 25 Transportmängd, vatten l/min 16,67 16,67 16,67 16,67 16,67 21,67 21,67 Spolhandtagets rekylkraft N 62 62 54 58 60 68 68 Mått och vikter Typisk arbetsvikt kg 67 78,6 67,0 67 75 69,8 81,4 Längd mm 607 607 607 607 607 607 607 Bredd mm 518 518 518 518 518 518 518 Höjd mm 1063 1063 1063 1063 1063 1063 1063 Oljemängd l 1,01,01111,01,0 Oljetyper Typ SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Fastställda värden enligt EN 60335-2-79 Hand-arm-vibrationsvärde m/s

dB(A)3333333 uppmätt ljudeffektnivå L
