FN110162.1 - Fläkt Emerio - Gratis bruksanvisning och manual

Produkttyp	Bordsfläkt
Märke	Emerio
Modell	FN110162.1
Strömförsörjning	220-240 V ~ 50 Hz
Effekt	35 W
Hastigheter	3 (I, II, III)
Oscillation	Ja, knappstyrning
Lutning	Justerbar med skruvlåsning
Maximalt luftflöde	35,0 m³/min
Ljudnivå	58 dB(A)
Maximal lufthastighet	2,55 m/s
Skyddsgaller	Fram och bak, med clips och skruvar
Fot/sockeldiameter	Rund sockel med central stolpe
Höljesmaterial	Plast
Uppskattad vikt	Cirka 1,5 kg
Uppskattade mått	Höjd ~40 cm, bredd ~30 cm
Garanti	2 år
Rengöring	Fuktig trasa, nedsänk inte

Vanliga frågor - FN110162.1 Emerio

Hur monterar man fläktfoten?

Ta bort ringen, fästet och sockelskruven från stolpen. Sätt in stolpen i sockeln, sätt sedan tillbaka ringen och fästena under sockeln och dra åt.

Hur fäster man bakre gallret?

Placera bakre gallret på motorhuset med handtaget vänt uppåt, dra sedan åt de 4 fästskruvarna.

Hur startar man fläkten?

Anslut enheten och vrid hastighetsvredet till I (låg), II (medel) eller III (hög). Position 0 för att stänga av.

Hur aktiverar man oscillationen?

Tryck ner oscillationsknappen för att aktivera, upp för att inaktivera.

Hur justerar man lutningen?

Luta fläkthuvudet manuellt till önskad vinkel, dra sedan åt fästskruvarna för att låsa.

Fläkten är bullrig, vad ska jag göra?

Kontrollera att bladen och gallren är ordentligt fastsatta. Lite ljud är normalt (58 dB). Om onormalt, koppla ur och inspektera.

Hur rengör man fläkten?

Koppla ur först. Använd en fuktig trasa för utsidan. För gallren, använd en torr borste eller dammsugare. Sänk aldrig ner.

Kan jag lämna fläkten utan uppsikt?

Nej, lämna aldrig enheten igång utan uppsikt. Koppla ur den efter användning.

Vilka säkerhetsföreskrifter gäller för barn?

Enheten kan användas av barn över 8 år under övervakning. Barn får inte leka med den. Håll sladden utom räckhåll för barn under 8 år.

Vad gör jag om nätsladden är skadad?

Använd inte enheten. Sladden måste bytas av tillverkaren, dess serviceverkstad eller en kvalificerad person.

BRUKSANVISNING FN110162.1 Emerio

Content – Inhalt – Teneur – Innehåll – Inhoud – Sisältö

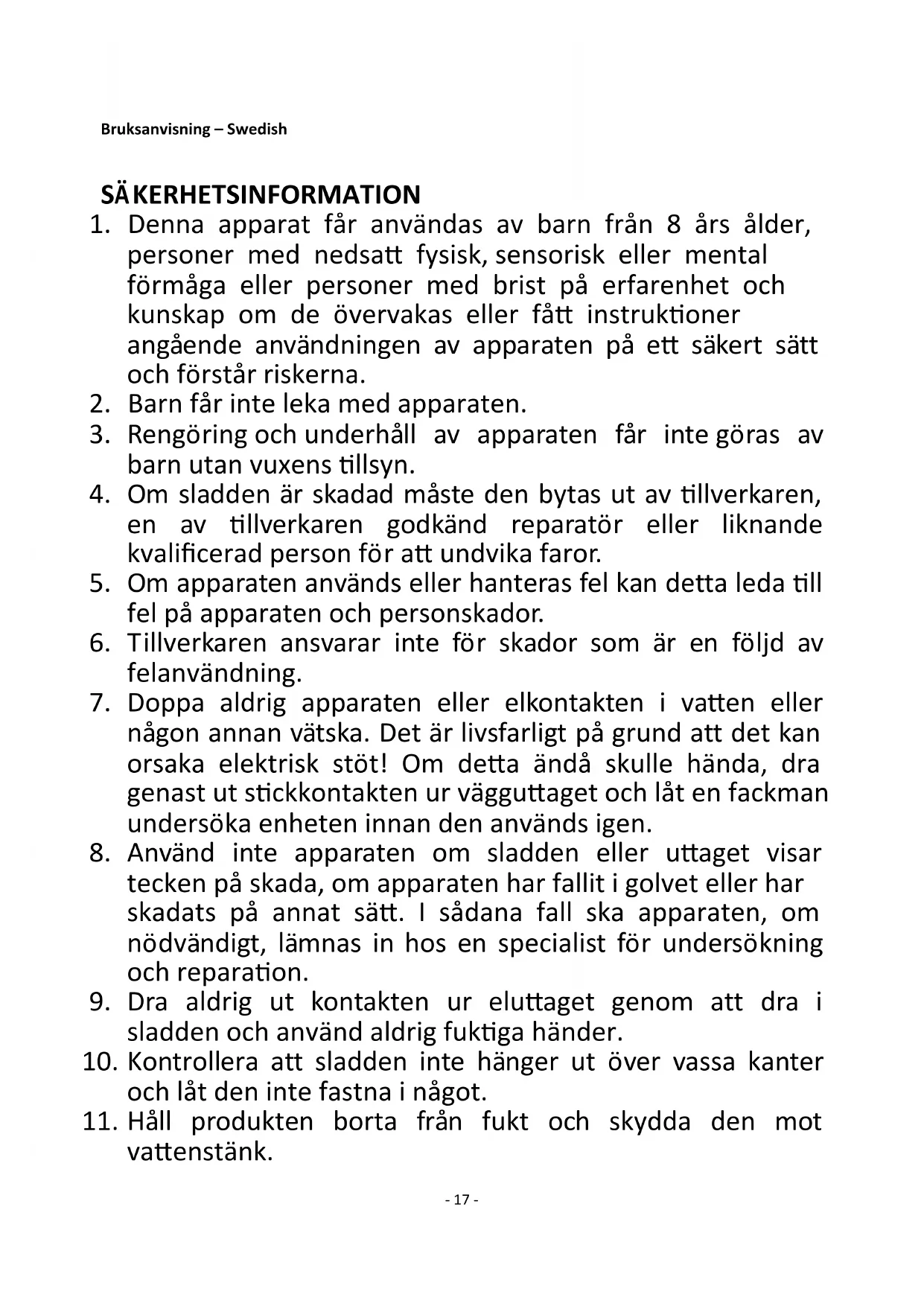

1. Denna apparat får användas av barn från 8 års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.

2. Barn får inte leka med apparaten.

3. Rengöring och underhåll av apparaten får inte göras av barn utan vuxens tillsyn.

4. Om sladden är skadad måste den bytas ut av tillverkaren, en av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.

5. Om apparaten används eller hanteras fel kan detta leda till fel på apparaten och personskador.

6. Tillverkaren ansvarar inte för skador som är en följd av felanvändning.

7. Doppa aldrig apparaten eller elkontakten i vatten eller någon annan vätska. Det är livsfarligt på grund att det kan orsaka elektrisk stöt! Om detta ändå skulle hända, dra genast ut stickkontakten ur vägguttaget och låt en fackman undersöka enheten innan den används igen.

8. Använd inte apparaten om sladden eller uttaget visar tecken på skada, om apparaten har fallit i golvet eller har skadats på annat sätt. I sådana fall ska apparaten, om nödvändigt, lämnas in hos en specialist för undersökning och reparation.

9. Dra aldrig ut kontakten ur eluttaget genom att dra i sladden och använd aldrig fuktiga händer.

10. Kontrollera att sladden inte hänger ut över vassa kanter och låt den inte fastna i något.

11. Håll produkten borta från fukt och skydda den mot vattenstänk.

12. Håll produkten borta från varma föremål (exempelvis varma spisplattor) och öppna lågor.

13. Apparaten och dess sladd bör hållas utom räckhåll för barn under 8 år.
14. Placera apparaten på en plan, torr och värmeresistent yta.
15. Lämna aldrig produkten oövervakad under användning.
16. Förvara eller använd aldrig produkten utomhus.
17. Förvara produkten på en torr plats utom räckhåll för barn (i sin förpackning).
18. Stick aldrig in fingrar eller något annat föremål genom gallret (fläktskyddet) när fläkten roterar.
19. Använd aldrig produkten utan gallren (fläktskydden) på plats eftersom det kan orsaka allvarlig personskada.
20. Produkten måste monteras helt innan den får användas.
21. Se upp om du har långt hår! Det kan fastna i fläkten på grund av luftturbulensen.
22. Rikta inte luftflödet mot personer under en längre tid.
23. Kontrollera att fläktens strömbrytare är avstängd innan du tar bort skyddet.

BESKRIVNING AV DELAR

1. Främre skydd
2. Fläktblad
3. Fästskruvar för bakre skydd
4. Bakre skydd
5. Handtag
6. Låsskruv för gallret
7. Fästskruv för fläktblad
8. Motoraxel
9. Motorenhet
10. Svängningsreglage
11. Hastighetskontroll
12. Skruv och mutter för koppling
13. Stående axel
14. Stående basplatta
15. Ring
16. Fästring
17. Låsskruv för basenhet

** Var noga med att montera i följande ordning för användning.

1. Montering av stativet

2. Ta bort ringen (15), fästringen (16) och lässkruven för basen (17) från den stående axeln (13).

3. För in den stående axeln i mittenhålet på den stående basen (14). Placera ringen, fästringen och lässkruven för basenheten i följdordning till undersidan av den stående basen. Fixera anslutningen till den stående axeln genom att dra åt fästringen och lässkruven för basenheten.

4. Montering av fläkthuvud

- Placera motorenheten (9) ovanpå den stående axeln. Använd skruv och mutter för anslutning (12) för att dra åt kopplingen och fixera fläkthuvudet ovanpå stängen.

- Montera det bakre skyddet (4) till motorn med handtaget uppåt. Dra fast det bakre skyddet med 4 fiästskruvar (3).

1. Montering av fläktblad

- Montera fläktbladet (2) till motoraxeln (6) och använd fästskruven för fläktbladet (7) för att montera fläktbladet.

1. Montering av främre skydd

2. Rikta in kroken på det främre skyddet (1) till ovansidan av det bakre skyddet.

3. Montera det främre skyddet till det bakre skyddet, stäng igen klämmorna och använd lässkruven för gallret (6) för att koppla ihop de två gallrena.

ANVÄNDNINGSINSTRUKTIONER

1. Anslut strömkabeln till ett lämpligt eluttag.
2. Svängning: För att svänga fläkthuvudet, tryck ner svängningsreglaget (10). För att stoppa fläkthuvudet från att svänga, dra upp svängningsreglaget.
3. Lutningsvinklar: Du kan justera fläkten till önskad höjd. Fixera höjden genom att dra åt kopplingsskruvarna.
4. Fläkten slås på genom att vrida hastighetskontrollen på motorenheten, 0 = AV, I = Låg hastighet, II = Medium hastighet, III = Hög hastighet.

RENGÖ RING

1. Stäng av fläkten och dra ur sladden innan du rengör fläkten och efter varje användning.
2. Sänk aldrig ned fläkten i vatten (risk för kortslutning). Torka den enbart med en fuktig trasa och torka torrt ordentligt när du rengör. Dra alltid ur sladden först.
3. Kontrollera så att inte för mycket damm byggs upp på in- och utblåsgallren; rengör de då och då med en torr borste eller en dammsugare.

TEKNISKA DATA

Elstandard: 220-240V \~ 50Hz

Strömförbrukning: 35W

Eco design-krav
Produktinformationskrav
Max. fläktflöde (F)	35,0 m^3/min
Fläktens konsumtion (P)	33,9 W
Servicevärde (SV)	1,03 ( m^3/min )/W
Måttstandard för servicevärdet	IEC 60879: 1986 (korr.1992)
Standby el-konsumtion(PSB)	0,0 W
Fläktens ljudnivå (LWA)	58,0 dB(A)
Maximalt luftflöde (c)	2,55 meter/sek
Kontaktinformation för mer information	Coplax AGChamerstrasse 174CH-6300 Zug

GARANTI OCH KUNDTJÄNST

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstå någon skada på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag fastställda garantianspråken har köparen möjlighet att göra gällande följande anspråk på garanti: För den köpta apparaten ges 2 års garanti, med början på inköpsdagen.

Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.

MILJÖ VÄNLIG KASSERING

Återvinning

Denna markering visar att denna produkt inte ska kastas med andra hushållsavfall enligt EU-direktivet 2012/19/EU. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För att återlämna den använda enheten, använd retur- och

insamlingssystem eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning.

Coplax AG

Chamerstrasse 174

CH-6300 Zug
