Tuotetyyppi	Pöytätuuletin
Merkki	Emerio
Malli	FN110162.1
Virtalähde	220-240 V ~ 50 Hz
Teho	35 W
Nopeudet	3 (I, II, III)
Heilunta	Kyllä, painikkeella
Kallistus	Säädettävä ruuvilukituksella
Maksimi ilmavirtaus	35,0 m³/min
Melutaso	58 dB(A)
Ilman maksiminopeus	2,55 m/s
Suojaristikko	Etu- ja takaristikko, kiinnikkeillä ja ruuveilla
Jalusta/halkaisija	Pyöreä sokkelijalusta keskituella
Kotelon materiaali	Muovi
Arvioitu paino	Noin 1,5 kg
Arvioidut mitat	Korkeus ~40 cm, leveys ~30 cm
Takuu	2 vuotta
Puhdistus	Kostea liina, älä upota veteen

Usein kysytyt kysymykset - FN110162.1 Emerio

Kuinka koota tuulettimen jalusta?

Poista rengas, kiinnitys ja sokkelin ruuvi pylväästä. Aseta pylväs sokkelin sisään, aseta rengas ja kiinnikkeet sokkelin alle ja kiristä.

Kuinka kiinnittää takasuoja?

Aseta takasuoja moottorikoteloon kohdistamalla kahva ylöspäin, ja kiristä 4 kiinnitysruuvia.

Kuinka käynnistää tuuletin?

Kytke laite pistorasiaan ja käännä nopeusvalitsin asentoon I (hidas), II (keskinopeus) tai III (nopea). Asento 0 sammuttaa.

Kuinka aktivoida heilunta?

Työnnä heiluntapainike alas aktivoidaksesi, ylös poistaaksesi.

Kuinka säätää kallistusta?

Kallista tuulettimen päätä manuaalisesti haluttuun kulmaan ja kiristä sitten kiinnitysruuvit lukitaksesi.

Tuuletin on meluisa, mitä tehdä?

Tarkista, että siivet ja suojarit ovat hyvin kiinni. Pieni melu on normaalia (58 dB). Jos melu on epänormaalia, irrota pistoke ja tarkista.

Kuinka puhdistaa tuuletin?

Irrota pistoke ensin. Käytä kosteaa liinaa ulkopinnan puhdistukseen. Suojarit puhdistetaan kuivalla harjalla tai imurilla. Älä koskaan upota veteen.

Voinko jättää tuulettimen ilman valvontaa?

Ei, älä koskaan jätä laitetta toimimaan ilman valvontaa. Irrota pistoke käytön jälkeen.

Mitä turvallisuusohjeita on lapsille?

Laite on tarkoitettu vähintään 8-vuotiaiden lasten käyttöön valvonnan alaisena. Lapset eivät saa leikkiä laitteella. Pidä johto alle 8-vuotiaiden ulottumattomissa.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Johdon saa vaihtaa vain valmistaja, sen huoltopalvelu tai pätevä henkilö.

KÄYTTÖOHJE FN110162.1 Emerio

Käyttöopas – Finnish ...... - 27 -

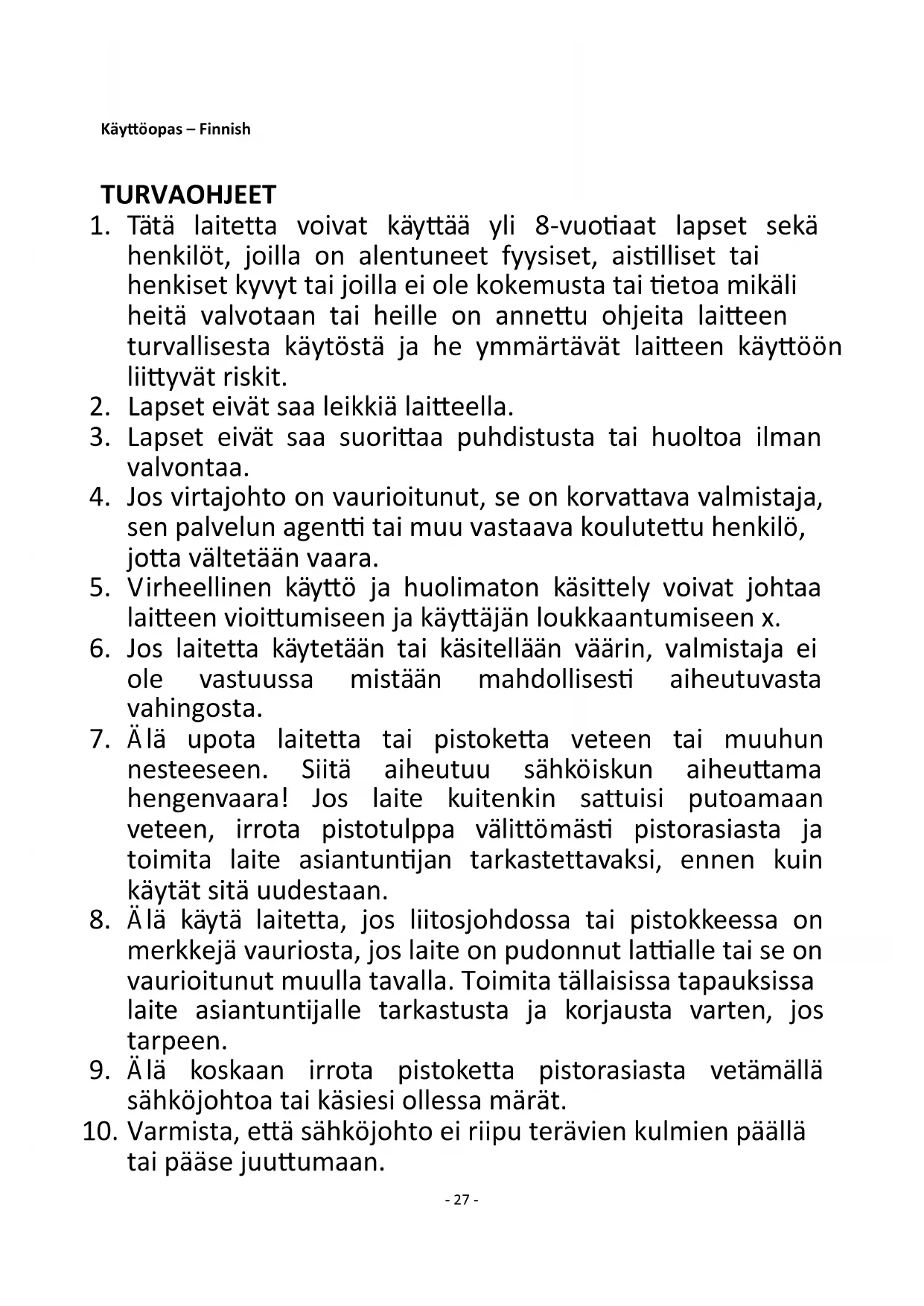

SAFETY INFORMATION

1. Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole kokemusta tai tietoa mikäli heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja he ymmärtävät laitteen käyttöön liittyvät riskit.

2. Lapset eivät saa leikkiä laitteella.

3. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

4. Jos virtajohto on vaurioitunut, se on korvattava valmistaja, sen palvelun agentti tai muu vastaava koulutettu henkilö, jotta vältetään vaara.

5. Virheellinen käyttö ja huolimaton käsittely voivat johtaa laitteen vioittumiseen ja käyttäjän loukkaantumiseen x.

6. Jos laitetta käytetään tai käsitellään väärin, valmistaja ei ole vastuussa mistään mahdollisesti aiheutuvasta vahingosta.

7. Älä upota laitetta tai pistoketta veteen tai muuhun nesteeseen. Siitä aiheutuu sähköiskun aiheuttama hengenvaara! Jos laite kuitenkin sattuisi putoamaan veteen, irrota pistotulppa välittömästi pistorasiasta ja toimita laite asiantuntijan tarkastettavaksi, ennen kuin käytät sitä uudestaan.

8. Älä käytä laitetta, jos liitosjohdossa tai pistokkeessa on merkkejä vauriosta, jos laite on pudonnut lattialle tai se on vaurioitunut muulla tavalla. Toimita tällaisissa tapauksissa laite asiantuntijalle tarkastusta ja korjausta varten, jos tarpeen.

9. Älä koskaan irrota pistoketta pistorasiasta vetämällä sähköjohtoa tai käsiesi ollessa märät.

10. Varmista, että sähköjohto ei riipu terävien kulmien päällä tai pääse juuttumaan.

11. Pidä laite poissa kosteudesta ja suojaa se roiskeilta.

12. Pidä laite erossa kuumista esineistä (esim. liesistä) ja avoliekeistä.
13. Pidä laite se ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.
14. Käytä laitetta tasaisella, kuivalla ja lämpöä kestävällä pinnalla.
15. Älä jätä laitetta koskaan valvomatta sen käydessä.
16. Älä säilytä tai käytä laitetta avotiloissa.
17. Säilytä laite kuivassa paikassa, lasten ulottumattomissa (paketissaan).
18. Älä koskaan työnnä sormia tai muita esineitä ritilän (tuulettimen suojan) läpi tuulettimen käydessä.
19. Älä koskaan käytä tuotetta ilman ritilää (tuulettimen suojusta), sillä tästä voisi aiheutua vakava vamma.
20. Laite on koottava täysin ennen käyttöä.
21. Varo pitkiä hiuksia! Ne voivat tarttua tuulettimeen ilmavirran imeminä.
22. Älä osoita ilmavirtaa ihmisiä kohden pitkäksi aikaa.
23. Varmista ennen suojuksen irrottamista, että tuulettimesta on katkaistu sähköt.

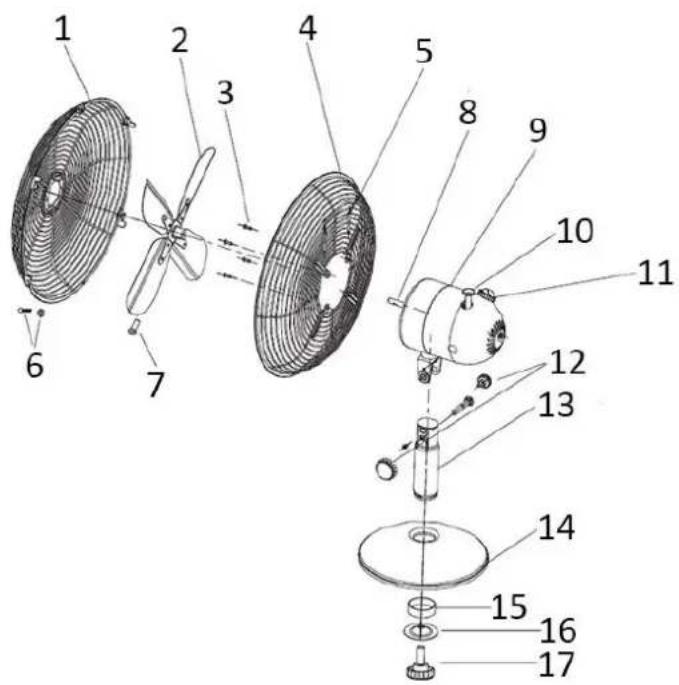

OSIEN KUVAUS

1. Etusuojus
2. Siipi
3. Takasuojuksen kiinnitysruuvit
4. Takasuojus
5. Kahva
6. Ritilän lukitusruuvi
7. Siiven kiinnitysruuvi
8. Moottorin akseli
9. Moottori
10. Kääntyilynuppi
11. Nopeudensäätökytkin
12. Liitäntäruuvi ja mutteri
13. Pystyvarsi
14. Seisontajalusta
15. Rengas
16. Kiinnitin
17. Jalustan lukitusruuvi

** Kokoa oikein noudattaen seuraavassa esitettyä järjestystä.

1. Seisontakokoonpano

2. Poista rengas (15), kiinnitin (16) ja jalustan lukitusruuvi (17) pystyvarresta (13).

3. Työnnä pystyvarsi seisontajalustan (14) keskusreikään. Aseta rengas, kiinnitin ja jalustan lukitusruuvi tässä järjestyksessä seisontajalustan pohjaan. Kiinnitä pystyvarren liitäntä kiristämällä kiinnitin ja jalustan lukitusruuvi.

4. Tuuletinpään kokoaminen

- Sijoita moottori (9) pystyvarren päähän. Käytä liitäntäruuvia ja mutteria (12) liitännän kirstämiseen ja kiinnitä tuuletinpää putkeen.

1. Takasuojuksen kokoaminen

- Kiinnitä takasuojus (4) moottoriin kahva ylhäällä. Kiristä takasuojus 4 kiinnitysruuvilla (3).

1. Tuuletinsiiven kokoaminen

- Asenna tuuletinsiipi (2) moottorin akseliin (6) ja käytä siiven kiinnitysruuvia (7) siiven kiinnittämiseen.

1. Etusuojuksen kokoaminen

2. Laita etusuojuksen (1) koukku takasuojuksen päälle.

3. Kiinnitä etusuojus takasuojukseen, sulje kiinnitin ja käytä ritilän lukitusruuvia (6) kahden ritilän yhteen liittämiseen.

KÄYTTÖ OHJEET

1. Kytke virtajohto sopivaan pistorasiaan.

2. Kääntyily: Voit asettaa tuuletinpään kääntyilemään painamalla kääntyilynupin (10) alas. Voit lopettaa tuuletinpään kääntyilyn vetämällä kääntyilynupin ylös.

3. Kaltevuuskulmat: voit säätää tuulettimen haluamaasi korkeuteen. Kiinnitä korkeus kiristämällä ruuvit.
4. Tuulettimen saa päälle kääntämällä moottorin nopeudensäätökytkintä, ts. 0 = POIS, I = alhainen nopeus, II = keskinopeus, III = korkea nopeus.

PUHDISTAMINEN

1. Ennen kuin huollat tuuletinta ja kunkin käytön jälkeen, sammuta laite ja vedä virtajohto irti pistorasiasta.
2. Ä lä koskaan upota laitetta veteen (oikosulun vaara). Voit puhdistaa laitteen pyyhkimällä sitä kostealla liinalla ja kuivaamalla sen huolella. Irrota aina ensin sähköpistoke.
3. Älä päästä ilmanotto- ja puhallusritilöihin kerääntymään liikaa pölyä, vaan puhdista se ajoittain kuivalla harjalla tai pölynimurilla.

TEKNISIÄ TIEDOT

Käyttöjännite: 220-240V \~ 50Hz

Virrankulutus: 35W

Ekosuunnitteluvaatimukset
Suotetietovaatimukset
Puhaltimen suurin virtausnopeus (F)	35,0 m^3/min
Puhaltimen käyttöteho (P)	33,9 W
Käyttöarvo (SV)	1,03 ( m^3/min )/W
Käyttöarvon mittausstandardi	IEC 60879: 1986 (oik. 1992)
Virran kulutus valmiustilassa (PSB)	0,0 W
Puhaltimen äänenteho (LWA)	58,0 dB(A)
Suurin ilmannopeus (c)	2,55 m/s
Lisätietojen yhteystiedot	Coplax AGChamerstrasse 174CH-6300 Zug

TAKUU JA ASIAKASPALVELU

Laitteet tarkastetaan huolellisesti, ennen kuin ne toimitetaan jälleenmyyntiin. Jos laite on kaikesta huolimatta vioittunut tuotannon tai kuljetuksen aikana, palauta se jälleenmyyjälle. Laissa säädettyjen oikeuksien lisäksi ostajalla on oikeus seuraaviin takuukorvauksiin:

Laitteella on 2 vuoden takuu ostopäivästä lukien. Viallisen tuotteen voi palauttaa suoraan ostopaikkaan.

Takuu ei kata vikoja, jotka aiheutuvat laitteen virheellisestä käsittelystä, ulkopuolisten suorittamista muutoksista tai korjauksista tai muiden kuin alkuperäisosien asentamisesta laitteeseen.

Säilytä aina ostokuitti, sillä ilman kuittia et voi vaatia takuukorvauksia. Takuu ei kata vikoja ja niistä aiheutuneita esine- tai henkilövahinkoja, jos ne ovat seurausta käyttöohjeiden noudattamatta jättämisestä. Myöskään valmistaja ei ole tällöin vastuussa. Lisävarusteiden vioittuminen ei oikeuta koko laitteen vaihtamiseen. Kyseisissä tapauksissa kannattaa ottaa yhteyttä valmistajan asiakaspalveluun. Rikkoontuneiden lasi- tai muoviosien korjaus tai vaihto ei kuulu takuuseen. Kuluvien osien vikojen korjaus, puhdistus, huolto ja vaihto eivät kuulu takuuseen.

YMPÄRISTÖ YSTÄVÄLLINEN HÄVITTÄMINEN

Kierrätys

Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää talousjätteen seassa (WEEE-direktiivi 2012/19/EU). Jotta jätteiden virheellisestä hävittämisestä ei aiheutuisi vaaraa ympäristölle tai terveydelle, kierrätä tuote vastuullisesti. Siten edistät myös uusiutumattomien luonnonvarojen kestävää uudelleenkäyttöä. Kierrätä tuote toimittamalla se sähkö- ja elektroniikkaromua

vastaanottavaan kierrätyspisteeseen tai liikkeeseen, josta ostit sen. Siten varmistat, että se kierrätetään turvallisesti.
