BRUKSANVISNING talento smart C25 Grässlin

Denna bruksanvisning möjliggör en säker och effektiv hantering av kopplingsuret (hädanefter "apparat"). Denna bruksanvisning är en del av apparaten och måste förvaras så att den alltid är tillgänglig för alla som använder apparaten.

Alla som hanterar apparaten måste läsa igenom och ha förstått denna bruksanvisning före alla arbeten. En grundförutsättning för ett säkert arbete är att alla angivna säkerhetsanvisningar och åtgårdsanvisningar i denna bruksanvisning följs. Dessutom gäller lokala föreskrifter för förebyggande av olycksfall och allmänna säkerhetsbestämmelser för apparatens användningsområde.

Upphovsrätt

Denna bruksanvisning är skyddad av upphovsrätten.

Det är förbjudet att överlåta denna bruksanvisning till tredje person, kopiera den på något sätt – även delvis – samt utnyttja och/eller vidarebefordra innehållet utan skriftlig tillåtelse från tillverkaren om det inte är för interna syften. Överträdelser leder till skadeständ. Tillverkaren förbehåller sig rätten till ytterligare anspråk.

Tillverkaren äger upphovsrätten.

Nedladdning

Följande information finns under www.graesslin.de:

• Anvisning för nedladdning
• Teknisk data

Försäkran om överensstämmelse

Härmed intygar Grässlin GmbH att radioanläggningstypen "talento smart" motsvarar riktlinjen 2014/53/EU. Den fullständiga texten för Försäkran om överensstämmelse finns tillgänglig under följande Internetadress: https://gr-graensde/de/talento-soract-conformity

Översikt 445

Uppbyggnad och funktion 445

Säkerhet......450

Installation 453

Konfiguration 455

Första idrifttagning....455

Ställ in språk....456

Ställ in datum och klockslag 457

Välja sommar-/vintertid....459

Ställa in lokaliseringsuppgifter 460

Ställa in Astro-korrektur 461

Ställa in bakgrundsbelysning 462

Läsa av timräknare....463

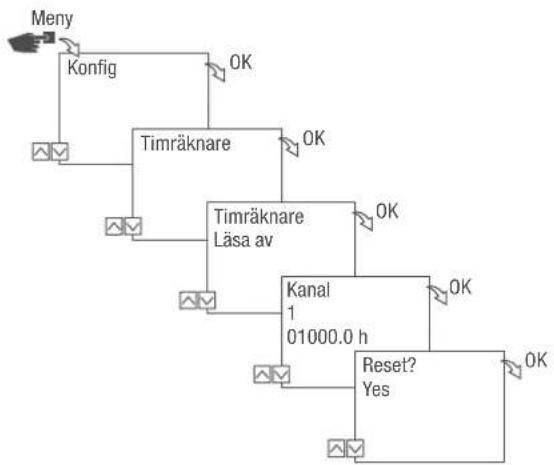

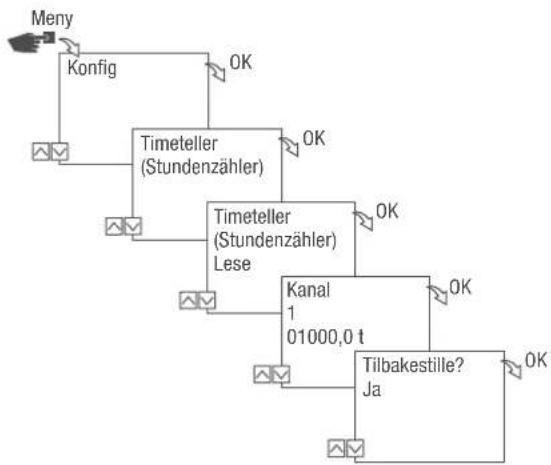

Återställa timräknare 464

Ställa in serviceräknaren 465

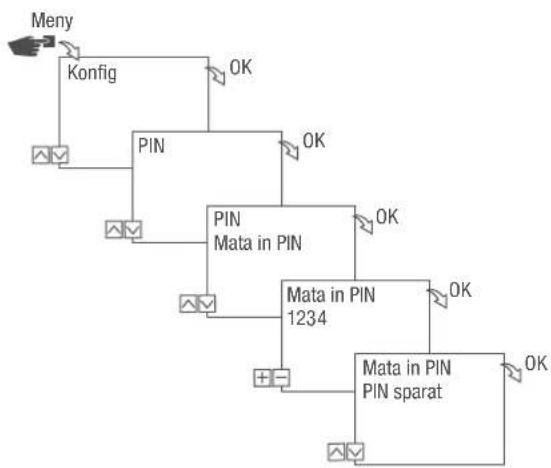

Fastställa PIN 466

Välj läge 467

Välja driftläge 468

Läsa av Bluetooth-inställningar 470

Anslut kopplingsur med kanalutökning....471

Koppla från kanalutökningen från kopplingsuret 474

Manövrera och programmera via mobila enheter 475

Programmering 477

Information om programmering ....477

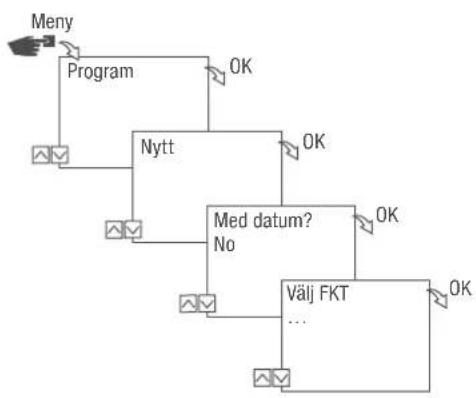

Programmering oberoende av/beroende på datum 478

Använd Wildcards....479

Prioritera program 480

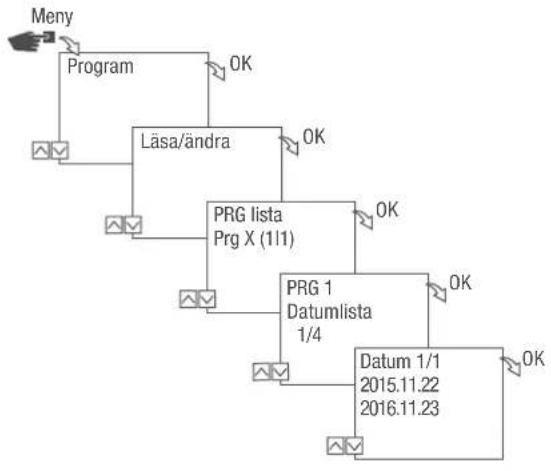

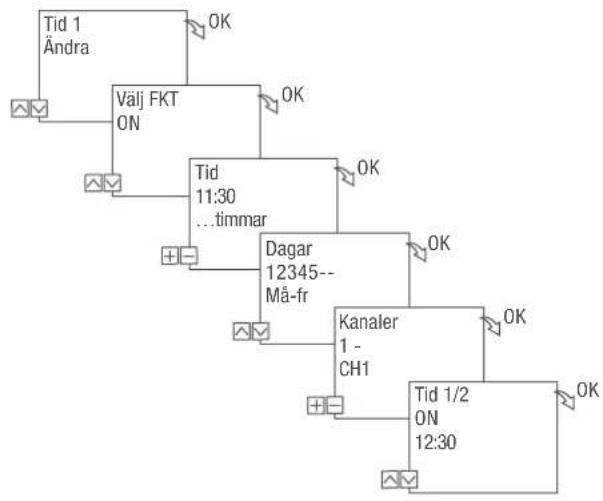

Skapa ett nytt kopplingsprogram....481

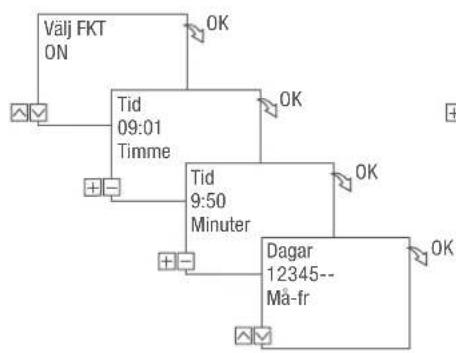

Programmera kommandot ON 481

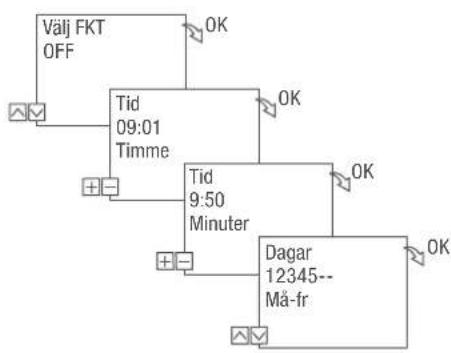

Programmera kommandot OFF 483

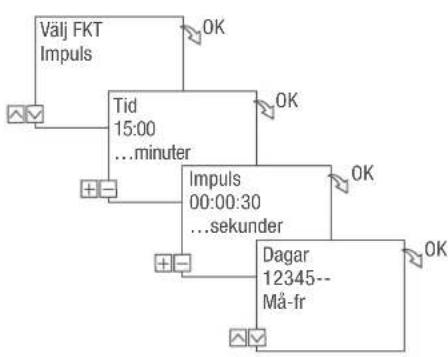

Programmering impulskoppling....485

Programmering cykelkoppling....487

Uppbyggnad och funktion

1 2 2 3 4 4 OH 1 13.03.2016 09:00 51 5 6 7 9 8 8 A

1 3 7 5 OH 1 + 13.03.2016 09:00 51 6 B

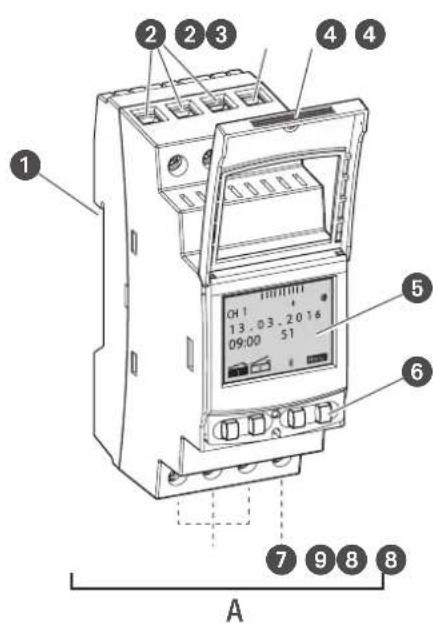

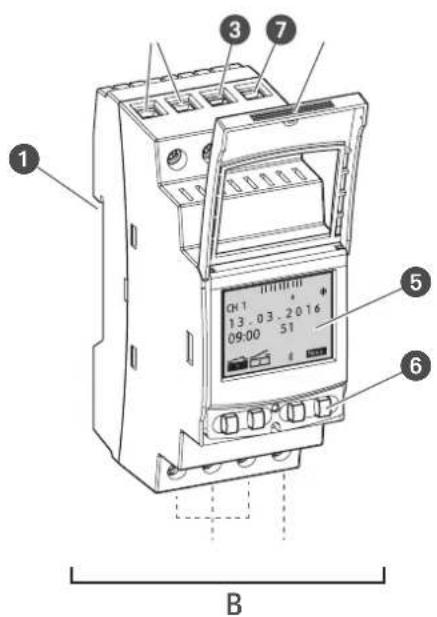

Bild 1: Kopplingsur

A 110 - 230 V 1- eller 2-kanals-kopplingsur
B 12/24-V-kopplingsur

1 Klicksystem för montering på DIN-skena
Anslutningsklämmor för kanal 2 (bara vid kanal-2-varianter)
3 Anslutningsklämma fas
4 Plomberat hus
5 Display
6 Manöverknappar
7 Anslutningsklämma neutral ledare
8 Anslutningsklämmor för kanal 1
9 Potentialfri tom klämma

Kopplingsuret är en timer, som monteras med ett klicksystem på en DIN-skena (Bild 1 ^1 ). Det styr respektive apparat det är anslutet till. Kopplingsuret har 1 eller 2 kanaler och kan manövreras via en display (Bild 1/5) med 4 manöverknappar (Bild 1/6). Kopplingsuret kan programmeras manuellt eller via en mobil enhet. Radiosignalens frekvens ligger på 2,4 GHz och max. sändningseffekt är 1,8 mW.

Tekniska data (DIN EN 60730-1)

Verkningssätt 1.B

Nedsmutsningsgrad 2

Mätstötspänning 4000 V

Tekniska data för de apparater som beskrivs i denna bruksanvisning finns under:

https://gregrasslin.de/talento-smart-specs.

Användningsmöjligheter

Dessa funktioner går att programmera på kopplingsuret:

• Datumoberoende programmering
• Datumrelaterad programmering
- In-, ut-programmering
• * Impuls-, cykel- och slumpprogrammering
- * Soluppgångs-/ och solnedgångsbaserad programmering
- Programframställning via mobila enheter

Indikerings- och manöverelement

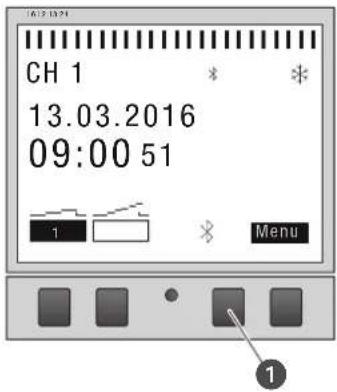

CH 1 Fix0vr 13.03.2016 09:00 51 FIX 0VR Menu

Bild 2: Display

1 Kanal
2 Programmerade kopplingstider
3 Bluetooth
4 Sommartid
5 Vintertid
6 De båda högra knapparnas funktionsvisningar
7 Menyknapp
8 Bluetooth-knapp
9 Reset-knapp
10 Vänstra knapparna
11 De vänstra knapparnas funktionsvisningar

Funktion för de båda högra knapparna (Bild 2/7 + 8)

Visning Funktion

Meny Gå till programmeringsläget.

Bluetooth Ett tryck på knappen aktiverar Bluetooth-funktionen och möjliggör en anslutning.

ESC Kort tryck = går tillbaka ett steg.

Långt tryck (ca 2 sek.) = tillbaka till det automatiska driftläget.

OK Gör valet och godkänn det

<Ångra den senaste inmatningen, t.ex. vid inmatning av klockslaget.

Funktion för de båda vänstra knapparna (Bild 2/10)

Visning Funktion

FIX

Driftläge ON (FIX) - kanalen är permanent påslagen.

FIX

Driftläge OFF (FIX) - kanalen är permanent avstängd.

OVR

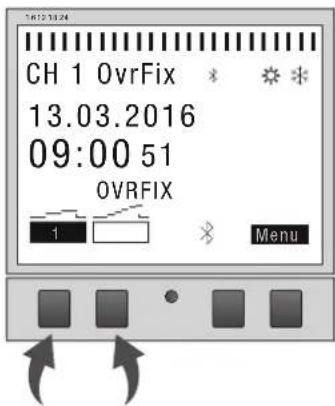

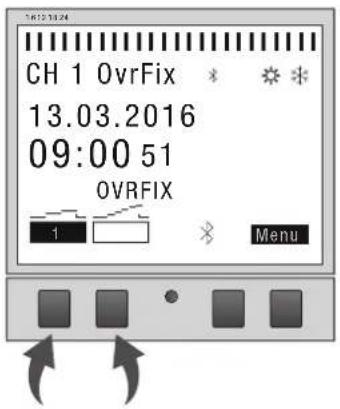

Override-läge - det aktuella programmet skrivs över tills nästa automatiska kommando.

1

Automatisk drift ON - kanalen slås på baserat på kopplingstiden.

Automatisk drift OFF - kanalen stängs av baserat på kopplingstiden.

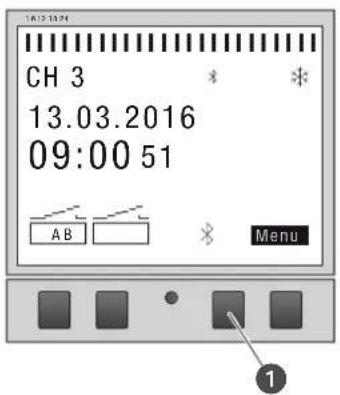

Visning av en icke ansluten kanalutökning.

^

Bläddra uppåt i menyn.

V

Bläddra nedåt i menyn.

- Kort tryck = det visade värdet (timmar, minuter, sekunder) minskar med 1.

Långt tryck (2 sek.) = snabbspolning.

Minska eller avmarkera vid val av kanal och dag.

+ Kort tryck = det visade värdet (timmar, minuter, sekunder) ökar med 1.

Långt tryck (2 sek.) = snabbspolning.

Öka eller avmarkera vid val av kanal eller dag.

Menystruktur

    B --> F["Nytt"]
    B --> G["Läsa/ändra"]
    B --> H["Ta bort allt"]

    C --> I["Ljus"]
    C --> J["Astro*"]
    C --> K["Timräknare"]
    C --> L["PIN"]
    C --> M["Läge*"]
    C --> N["Bluetooth"]

    D --> O["24 timmar"]
    D --> P["AM/PM"]

    D --> Q["Auto"]
    D --> R["Anpassa 1"]
    D --> S["Anpassa 2"]
    D --> T["No"]

    E --> U["English"]
    E --> V["Tyska"]
    E --> W["Français"]
    E --> X["Espanöl"]
    E --> Y["Português"]
    E --> Z["Italiano"]
    E --> AA["..."]

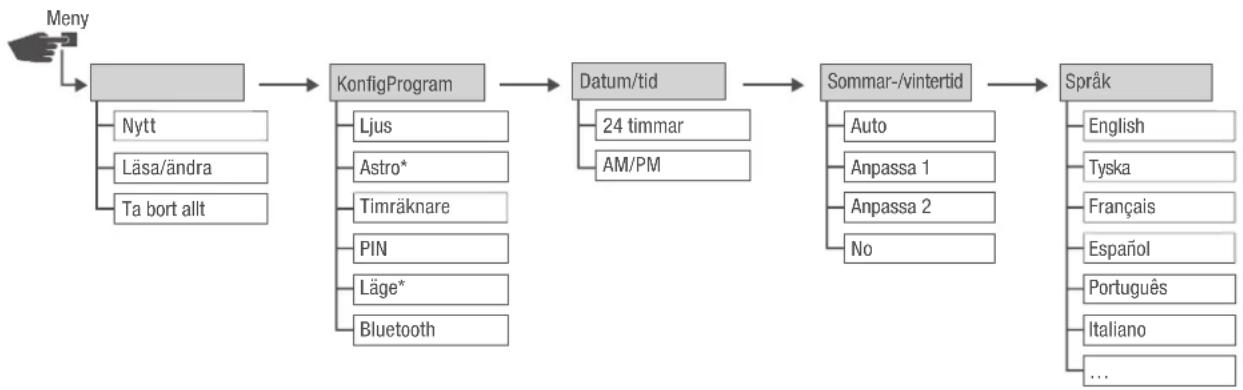

Menystrukturen visas på displayen när man trycker på menyknappen (Bild 2 ^7 ).

Ladda ned appen

Kopplingsuret kan programmeras via en mobil enhet.

Den mobila appen finns för mobiltelefoner av både Android- och iOS-typ. Alternativt kan man skanna in QR-koden och installera appen.

Säkerhet

Säkerhetsanvisningar är markerade med symboler i denna bruksanvisning. Säkerhetsanvisningarna inleds med ett signalord, som kännetecknar risknivån på faran.

WARNING!

Denna kombination av symbol och signalord meddelar om en möjlig farlig situation, som kan leda till dödsfall eller svåra skador, om faran inte undviks.

FÖRSIKTIGT!

Denna kombination av symbol och signalord meddelar om en möjlig farlig situation, som kan leda till mindre skador, om faran inte undviks.

ANVISNING!

Denna kombination av symbol och signalord meddelar om en möjlig farlig situation, som kan leda till sakskador, om faran inte undviks.

MILJÖSKYDD!

Denna kombination av symbol och signalord meddelar om möjliga faror för miljön.

Tips och rekommendationer

Denna symbol kännetecknar användbara tips och rekommendationer för en effektiv och felfri drift.

Avsedd användning

• Kopplingsuret får endast användas till att slå på/stänga av elektriska apparater i privata hushåll och i kommersiella miljöer som inte förbjuder detta.
• Kopplingsuret får endast monteras på DIN-skenorna.

Till avsedd användning hör även att alla uppgifter i denna bruksanvisning följs.

Alla användningar som inte är avsedd användning eller annan användning klassas som felaktig användning. Ingrepp och ändringar på enheten leder till att den lagliga garantin upphör att gälla.

WARNING!

Fara p.g.a. för liten kabelarea!

Om ledningar används med för liten kabelarea kan en brand eller kortslutning inträffa.

- Använd endast anslutningsklämmor med en area mellan 1mm^2 och 2,5mm^2 till de kablarna.

ANVISNING!

Skador på kopplingsuret p.g.a. felaktig monteringsplats!

Vid montering på fel plats kan kopplingsuret skadas.

- Montera endast kopplingsuret i torra rum och inte i närheten av apparater med induktiv urladdning (motorer, transformatorer osv.).

– Kopplingsuret får endast monteras på DIN-skenor.

Resterande risker

Apparaten är utvecklad enligt aktuell teknik och aktuella säkerhetskrav.

Men det finns ändå resterande risker som kräver en försiktig hantering. Här nedan följer en lista med resterande risker och medförande tillvägagångssätt och åtgärder.

FCC-certifiering

FCC ID: 2AHH/-DG

Denna apparat motsvarar Avsnitt 15 i FCC-bestämmelserna. Drift är tillåten på följande villkor: (1) Apparaten får inte ge upphov till störande interferenser och (2) apparaten måste acceptera mottagna interferenser, även de som kan leda till ofrivillig drift.

Elektrisk ström

WARNING!

Livsfara på grund av elektriska stötar!

Felaktig montering och installation av apparaten kan leda till livsfarliga elektriska spänningar.

- Anslutning och montering får enbart göras av en behörig elektriker!

Krav på personalen

Elektriker

Elektrikern kan med sin fackutBildning, sina kunskaper och erfarenheter samt kunskaper om gällande normer och bestämmelser, utföra arbeten på elektriska anläggningar och identifiera och undvika möjliga risker.

Elektrikern är utBildad för den arbetsmiljö han arbetar i och känner till relevanta normer och bestämmelser.

Installation

Elektrisk anslutning

WARNING!

Livsfara på grund av elektriska stötar!

Felaktig montering och installation av apparaten kan leda till livsfarliga elektriska spänningar.

- Anslutning och montering får enbart göras av en behörig elektriker!

Personal:

- Elektriker

Material:

• DIN-skena (15 mm x 7,5 mm)
• DIN-skena (15 mm x 12,5 mm)

Förutsättning:

- Använd endast anslutningsklämmor med en area mellan 1 mm ^2 och 2,5 mm ^2 till de flexibla kablarna.

1. Sätt fast kopplingsuret uppifrån på DIN-skenan (Bild 4) och tryck det bakåt tills det hakar fast.

Elektrisk anslutning

• Längd på avisolering: 8 mm

! Åtdragningsmoment För att undvika skador och felaktiga anslutningar ska anslutningsklämmorna dras fast med ett ANVISNING! åtdragningsmoment på 1,2 – 1,4 Nm.

CH1 M L N 1 2 3 A B C CH1 CH2 M L N 1 2 3 5 6 7 CH1 CH2 M -+ ~- 1 2 3 5 6 CH1 CH2

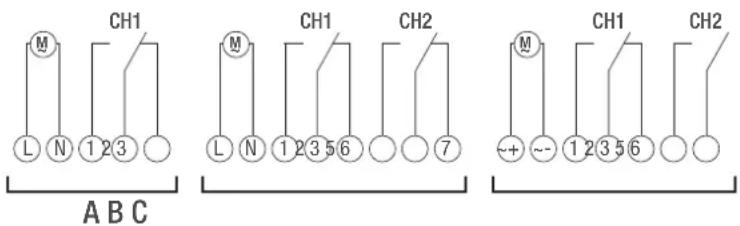

Bild 5: Elschema

A 110 - 230 V 1-kanals-kopplingsur
B 110 - 230 V 2-kanals-kopplingsur
C 12/24-V-kopplingsur

1. Anslut kopplingsuret enligt elschemat (Bild 5/A), (Bild 5/B) eller (Bild 5/C).

Konfiguration

Backup-batteri

! ANVISNING!

Reducerad återstående tid på backup-batteriet!

Vid användning utan nätanslutning reduceras den återstående tiden på backup-batteriet.

Efter 8 års lagring utan nätdrift är batteriet urladdat.

Anslutning till mobila enheter

Manuell manövrering och programmering är endast möjlig när det inte finns någon aktiv anslutning till en mobil enhet.

Första idrifttagning

Leveranstillständ

Vid leverans befinner sig apparaten i automatiskt driftsläge med förinställningar för klockslag, datum och menyspråk (engelska).

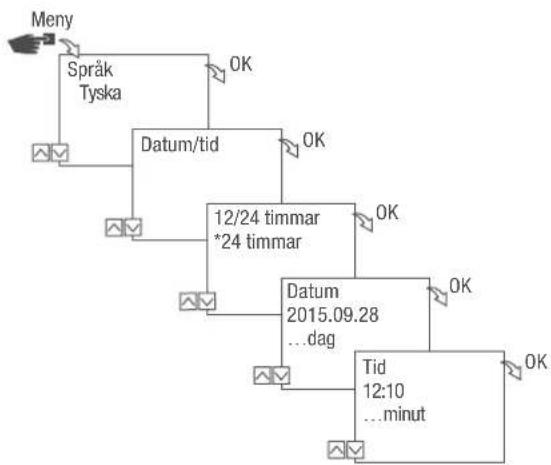

Assistent för idrifttagning

När meny-knappen trycks ned för första gången förs du genom grundinställningarna av en assistent. Grundinställningarna kan kontrolleras och eventuellt anpassas vid den första idrifttagningen.

Bild 6: Första idrifttagning

Ställ in språk

Bild 7: Ställ in språk

1. Tryck på knappen Meny.
2. Välj Språk och bekräfta med OK.

Vid det första idrifttagandet står det alltid Language här.

1. Välj Språk och bekräfta med OK.

Ställ in datum och klockslag


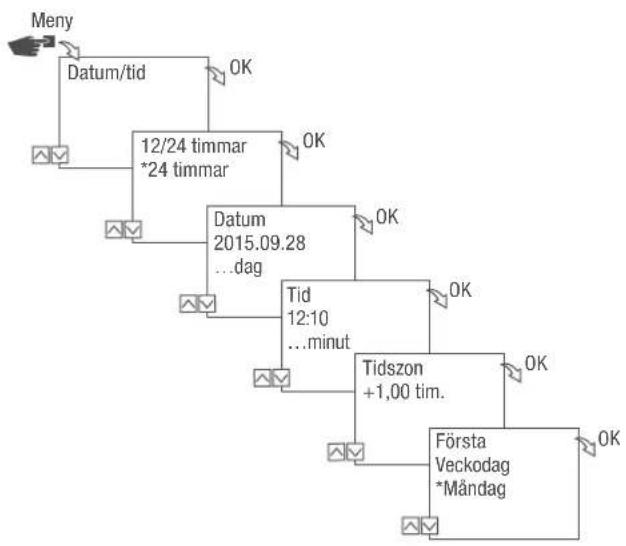

Bild 8: Ställ in datum och klockslag

1. Tryck på knappen Meny.
2. Välj Datum/tid och bekräfta med OK.
3. Välj önskad tidsvisning („Möjliga tidsvisningar“ på sidan 458) och bekräfta med OK.
4. Mata in datum och bekräfta med OK.
5. Mata in tid och bekräfta med OK.
6. Mata in tidszon och bekräfta med OK.
7. Mata in första veckodag och bekräfta med OK.

Välja veckodag

Exempel:

Möjliga tidsvisningar

Inställning Inverkan

24 timmar Tiden visas i ett format på 24 timmar.

AM/PM Tiden visas i ett format på 12 timmar.

- AM = förmiddag
- PM = eftermiddag

Välja sommar-/vintertid

Den automatiska beräkningen av sommar-/vintertid kan ske med de möjliga inställningarna („Möjliga inställningar“ på sidan 459) eller avaktiveras.

Möjliga inställningar

Inställning Inverkan
EU (fabriksinställning)	Omställningen sker den sista söndagen i mars och oktober. Detta beräknas på nytt varje år.
USA	Omställningen sker den andra söndagen i mars och den första söndagen i november. Detta beräknas på nytt varje år.
Anpassa 1 Sommar-/vintertiden beräknas automatiskt på nytt varje år.Tidsomställningen sker respektive söndag från kl. 2 till kl. 3 (sommartid) resp. från kl. 3 till kl. 2 (vintertid).Omställningen sker alltid den första söndagen i vald månad, om det angivna datumet ligger mellan den 1 och 15.Omställningen sker alltid den sista söndagen i vald månad, om det angivna datumet ligger mellan den 16 och 31.

Anpassa 2 Omställningen sker alltid på samma inmatade datum varje år.

No Ingen omställning.

Bild 9: Välja sommar- och vintertid

1. Tryck på knappen Meny.
2. Välj So/vi-tid.
3. Välj den önskade inställningen („Möjliga inställningar“ på sidan 459) och bekräfta med OK.
4. Välj inställning Anpassa 1 eller Anpassa 2, mata sedan in månad och bekräfta med OK.

Ställa in lokaliseringsuppgifter

I menyn Astro definieras lokaliseringsuppgifterna.

När platsen är definierad kan programmen anpassas till soluppgången och solnedgången till respektive plats.


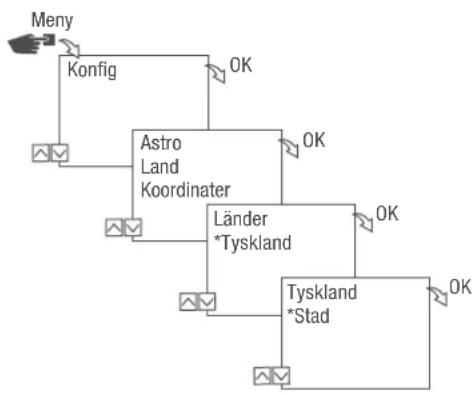

Bild 10: Ställa in lokaliseringsuppgifter

Astro-funktionen varierar beroende på variant.

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj den önskade inställningen („Möjliga inställningar“ på sidan 460) och bekräfta med OK.
4. Välj specifikation på den önskade inställningen och bekräfta med OK.
   → Programmen anpassas till soluppgången och solnedgången i den valda staden.

Möjliga inställningar

Inställning Val Specifikation

Land Landsbeteckning på platsen. Ett urval med städer visas.

Koordinater Bredd- och längdgrad på platsen. —

Ställa in Astro-korrektur

I menyn Korrektur kan programmeringen relaterad till soluppgången och solnedgången korrigeras och anpassas till den egentliga programmeringen.

Bild 11: Ställa in Astro-korrektur

Korrekturfunktionen varierar beroende på variant.

Vid flera programmeringar relaterade till soluppgången och solnedgången, beaktas endast den första soluppgången och den sista solnedgången.

Impuls-, cykel- och slumpkopplingar kan inte korrigeras.

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Astro och bekräfta med OK.
4. Välj Korrektur och bekräfta med OK.
5. Välj ON och bekräfta med OK.

→ Astro-korrekturen är aktiverad och ställs in separat för varje enskild programmering.

Ställa in bakgrundsbelysning

I menyn Ljus ställer man in hur länge bakgrundsbelysningen ska lysa efter sista knapptryckning.

Bild 12: Ställa in bakgrundsbelysning

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Ljus och bekräfta med OK.
4. Välj den önskade inställningen („Möjliga inställningar“ på sidan 462) och bekräfta med OK.

Möjliga inställningar

Inställning Inverkan

Fix ON Displayens bakgrundsbelysning är permanent påslagen.

2 min. Displayens bakgrundsbelysning är påslagen i två minuter efter den sista knapptryckningen.

Läsa av timräknare

I menyn Läsa av timräknare visas apparatens drifttimmar.

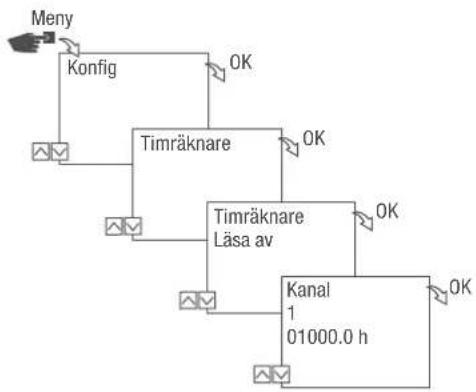


Bild 13: Läsa av timräknare

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Timräknare och bekräfta med OK.
4. Välj Läsa av och bekräfta med OK.
5. Välj önskad kanal och bekräfta med OK.
6. Gå tillbaka till kanalurvalet med ESC, för att läsa av ytterligare en kanal på timräknaren.

Återställa timräknare

I menyn Reset kan timräknaren återställas till 0.

Bild 14: Återställa timräknare

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Timräknare och bekräfta med OK.
4. Välj Läsa av och bekräfta med OK.

5. Välj kanal och bekräfta med OK.

6. Välj den önskade inställningen („Möjliga inställningar“ på sidan 464) och bekräfta med OK.

Möjliga inställningar

Inställning Inverkan

Yes Timräknaren återställs.

No Timräknaren räknar vidare.

Ställa in serviceräknaren

I menyn Timräknare service kan man ställa in efter hur många driftstimmar ett servicemeddelande ska visas för en kanal. Visningen Service CHX sker i Automatisk drift växelvis med klockslaget.


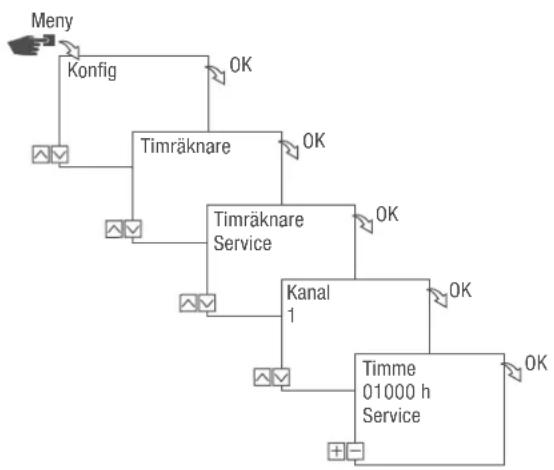

Bild 15: Ställa in serviceräknaren

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Timräknare och bekräfta med OK.
4. Välj Service och bekräfta med OK.
5. Välj önskad kanal och bekräfta med OK.
6. Ställ in intervall (+/-) och bekräfta med OK.
7. Gå tillbaka till kanalurvalet med ESC, för att ställa in serviceräknaren på ytterligare en kanal.

Fastställa PIN

Bild 16: Fastställa PIN

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj PIN och bekräfta med OK.
4. Välj Mata in PIN och bekräfta med OK.
5. Mata in PIN och bekräfta med OK.

→ Alla konfigurationer, manuella manövreringar och programmeringar är skyddade med PIN-kod och kan inte ändras utan PIN-kod.

Välj läge

I menyn Mode fastställs om standardfunktionerna eller de utökade funktionerna är tillgängliga.

Bild 17: Välj läge

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.

3. Välj Läge och bekräfta med OK.

4. Välj den önskade inställningen („Möjliga inställningar“ på sidan 467) och bekräfta med OK.

Möjliga inställningar

Standard Utökat

- ON-/OFF-kommando • ON-/OFF-kommando

• Programprioritering (↳ Kapitel „Prioritera program“ på sidan 480)
• Soluppgångs-/ och solnedgångsbaserad programmering
• Impulsprogrammering (↳ Kapitel „Programmering impulskoppling“ på sidan 485)
• Cykelprogrammering ( ✉ Kapitel „Programmering cykel-koppling“ på sidan 487)
• Slumpprogrammering (↳ Kapitel „Programmering slumpkoppling“ på sidan 490)

Välja driftläge

CH 1 OvrFix 13.03.2016 09:00 51 OVRFIX 1 Menu

Bild 18: Driftläge

Apparatens driftläge väljs via de vänstra funktionsknapparna.

Möjliga inställningar
FIX	Permanent ON (FIX) Kanal permanent påslagen.
1
FIX	Permanent OFF (FIX) Kanal permanent avstängd.
1
OVR	Override-läge ON (OVR) I override-läget skrivs det aktuella programmet över temporärt.
	• Starta ett senare program tidigare med "Override-läge PÅ".

- Starta ett senare program tidigare med "Override-läge PÅ". Override-funktionen gäller endast för aktuellt program och är aktiverad till nästa automatiska kommando. Därefter går apparaten tillbaka till automatiskt läge.

Exempel:

Ett dagsprogram kopplar till apparaten dagligen från kl. 08:00 på morgonen till kl. 17:00 på eftermiddagen. Om apparaten undantagsvis ska kopplas på redan kl. 06:00 används override-läget.

Möjliga inställningar

Override-läge OFF (OVR) I override-läget skrivs det aktuella programmet över temporärt.

- Stäng av ett program som körs tidigare med "Override-läge OFF".

Override-funktionen gäller endast för aktuellt program och är aktiverad till nästa automatiska kommando. Därefter går apparaten tillbaka till automatiskt läge.

Exempel:

Ett dagsprogram kopplar till apparaten dagligen från kl. 08:00 på morgonen till kl. 17:00 på eftermiddagen. Om apparaten undantagsvis ska stängas av redan kl. 16:00 används override-läget.

Automatisk drift ON Kanalen slås på baserat på programmerad kopplingstid.

Automatisk drift OFF Kanalen stängs av baserat på programmerad kopplingstid.

Läsa av Bluetooth-inställningar

Bild 19: Bluetooth-inställningar

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Bluetooth och bekräfta med OK.
4. Välj Smart Link eller Allmänt och bekräfta med OK.
   → Inställningarna (↳ „Bluetooth-inställningar“ på sidan 470) kan läsas av.

Apparatens namn kan läsas av via de mobila enheterna.

Bluetooth-inställningar

Meny Inställningar

Smart-länk MAC-adress

Apparatens namn

Allmänt Versionsnummer software

Serienummer apparat

Anslut kopplingsur med kanalutökning

De listade användningsmöjligheterna kan programmeras på kopplingsuret och utföras på kanalutökningen på önskad kanal. För detta måste kopplingsuret anslutas med kanalutökningen.

Användningsmöjligheter

• Datumoberoende programmering
• Datumrelaterad programmering
- Impuls-, cykel- och slumpprogrammering
- Soluppgångs-/ och solnedgångsbaserad programmering
• Programframställning via mobila enheter
- Bluetooth-lågenergi-gränssnitt för tillbehör och mobila enheter för programmering

Utökningen är bara möjlig med bestämda varianter.

Förbereda anslutning

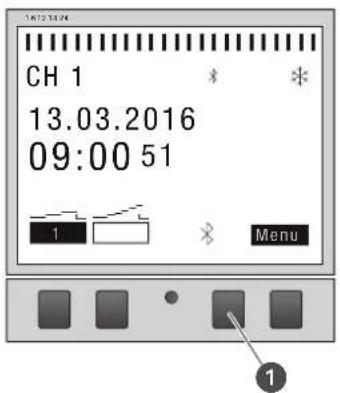

CH 1 13.03.2016 09:00 51 1 Menu

Bild 20: Starta Bluetooth-anslutning på kopplingsuret

1. Tryck på Bluetooth-knappen (Bild 20/ ①) på kopplingsuret.

Bild 21: Bluetooth-inställningar

1. Tryck på knappen Meny.
2. Välj Konfig och bekräfta med OK.
3. Välj Bluetooth och bekräfta med OK.
4. Välj BLE apparater och bekräfta med OK.

CH 3 13.03.2016 09:00 51 A B Menu

Bild 22: Starta Bluetooth-anslutning på kanalutökningen

Proceduren måste avslutas inom 2 minuter, annars måste processen upprepas.

Efter den första anslutningen ansluts kopplingsuret automatiskt till den mobila enheten i närheten.

Bluetooth-anslutningen kvarstår i 2 minuter vid ett strömavbrott.

Starta anslutning

BLEAoperäter CE 2 002D 02/05 A V + ESC

1. På kopplingsuret till kanalutökningen som ska anslutas, välj ur listan med den vänstra knappen (Λ/∨) och bekräfta med +.

Den anslutna kanalutökningen markeras med #.

1. Bekräfta valet av en ny kanalutökning med den vänstra knappen (Λ/∨) och bekräfta med +.

CH 3 Xeslbrum de TS 25 001 3 Menu

Bild 24: Kanalutökningen är ansluten med kopplingsuret

1. Kanalutökningen visar namnet på enheten vid en aktiv anslutning (Bild 24/ 1).

→ Displayvisningen växlar mellan namnet på den anslutna enheten och aktuellt datum och tid.

Kanalbeteckningen växlar vid lyckad anslutning från "A" och "B" till "3" och "4", "5" och "6" resp. "7" och "8".

1. Är kopplingsuret eller kanalutökningen skyddade av en PIN-kod ska PIN-koden matas in på kopplingsuret.

Koppla från kanalutökningen från kopplingsuret

BLEAoperäter CE 2 002D 02/05 A V - ESC

1. På kopplingsuret till kanalutökningen som ska kopplas från, välj ur listan med den vänstra knappen (Λ/∨) och bekräfta med –.

De anslutna kanalutökningarna markeras med #.

1. Bekräfta valet av en separat kanalutökning med den vänstra knappen (Λ/ν) och bekräfta med –.

Kanalbeteckningen växlar vid lyckad frånkoppling från "3" och "4", "5" och "6" resp. "7" och "8" till "A" och "B".

Manövrera och programmera via mobila enheter

Anslutning till mobila enheter

Kopplingsuret kan styras direkt via en Bluetooth-anslutning med funktionerna "FIX ON/OFF" och "Override-läge (OVR)".

Bild 26: Indikering vid dataöverföring

Inställningarna och programmeringen kan fastställas via den mobila enheten och genomföras på önskad kanal på kopplingsuret. Inställningarna och programmen på den mobila appen måste överföras till kopplingsuret (Bild 26).

För programmering av kopplingsuret via en mobil enhet, krävs motsvarande mobila app. Den mobila appen finns för mobiltelefoner av både Android- och iOS-typ. Alternativt kan man skanna in QR-koden och installera appen.

Förbereda anslutning

Bluetooth-symbolen blinkar i 2 minuter. En lista med alla tillgängliga kopplingsur i närheten visas på den mobila enhetens display.

Proceduren måste avslutas inom 2 minuter, annars måste processen upprepas.

Efter den första anslutningen ansluts kopplingsuret automatiskt till den mobila enheten i närheten.

Bluetooth-anslutningen kvarstår i 2 minuter vid ett strömavbrott.

Starta anslutning

1. Kopplingsuret måste väljas på den mobila enheten.

→ Vid en aktiv anslutning visar kopplingsuret Bluetooth-symbolen (FIX).

Programmering

Information om programmering

! ANVISNING!

Reducerad återstående tid på backup-batteriet!

Vid användning utan nätanslutning reduceras den återstående tiden på backup-batteriet.

Prioritering

Frånkopplingskommandon har högre prioritet än tillkopplingskommandon.

Programmeringssteg

Förutsättning:

- Det finns ingen aktiv anslutning till mobila enheter.

1. Fastställ datum eller datumperioder.

I denna meny kan du definiera vilken dag eller inom vilken tidsperiod (datum från...till) apparaten ska kopplas till eller från.

1. Fastställ funktion och kopplingstid.

I denna meny fastställs vilket kopplingskommando som ska utföras vid en viss tidpunkt. Dessa varianter finns tillgängliga i versionerna:

• ON/OFF-funktionen är tillgänglig på alla versioner.
• Impuls-, cykel- och slumpfunktionen är tillgänglig på vissa varianter.

Funktionerna och kopplingstiderna kan fastställas i varje kanal oavsett datum eller fastställas för olika datumperioder ( Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

PROGRAMMERING OBEROENDE AV/BEROENDE PÅ DATUM

Kopplingsuret kan programmeras med eller utan datumperiod.

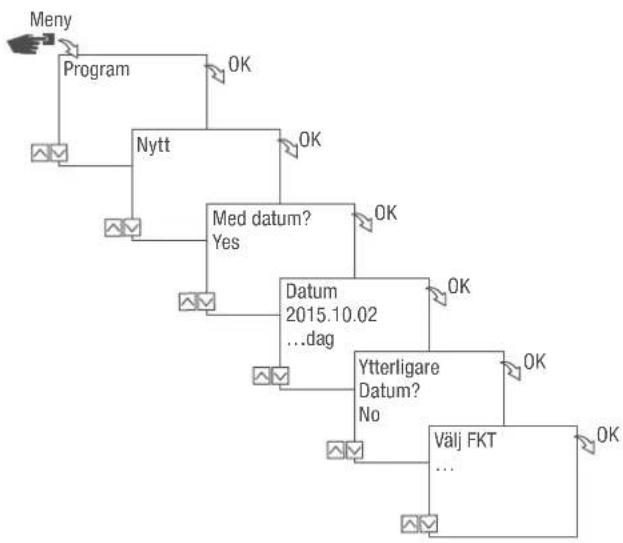


Bild 28: Programmering utan eller med datum

Alternativ Inmatning Resultat
Programmera kopplingsuret utan datumperiod	Med datum?Välj Nej och bekräfta med OK.	Kopplingskommandon gäller obero-ende av datum.
Programmera kopplingsuret med datumperiod	Med datum?Välj Ja och bekräfta med OK.Flera datumperioder kan definieras.När den sista datumperioden har fastställts, välj Nej och bekräfta med OK.	Kopplingskommandona gäller för de dagar eller tidsperioder som definieras vid programmeringen.

ANVÄND WILDCARDS

Vid inmatning av datum kan platshållare (wildcards) användas. Dessa gör det möjligt att programmera ständigt återkommande kopplingstider som till exempel alltid ska verkställas på månadens första dag. I stället för siffror för år eller månader väljer du wildcards **** för året och ** för månaden.

Vid val av wildcard matas först året in, sedan föreslås ytterligare möjligheter. De blinkande knapparna visar på vilket ställe man befinner sig och året eller månaden kan matas in med (+/-).

Exempel på datuminmatningar med wildcards

Datuminmatning Utförande

2016.**.13 – 2016.**.13 Kopplingskommandot verkställs dag 13 i varje månad.

****.**.01 – ****.**.01 Kopplingskommandot verkställs ärligen på en månads första dag.

PRIORITERA PROGRAM

Med hjälp av prioritering kan du definiera i vilken ordningsföljd apparatens program ska genomföras. På så sätt kan ett dagligt kopplingskommando utföras men definieras av en högre prioritet, så att andra kopp-lingstider gäller vid fastställda dagar eller tidsperioder.

Exempel

Ett dagsprogram kopplar till apparaten dagligen från kl. 08:00 på morgonen till kl. 17:00 på eftermiddagen. Om apparaten inte ska kopplas till på t.ex. helger eller helgdagar, måste ett program skapas med högre prioritet för dessa dagar. Detta program har sedan prioritet över övriga inställningar.

Som standard är prioriteringen inställd på följande sätt:

• Utan datum
• Mycket låg
• En tidsperiod
• Medelhög
  • Med ett definierat datum (t.ex. 01.01.2016)
• Hög

Följande prioriteter kan ställas in:

• Mycket låg
  • Låg
• Medelhög
  • Hög
• Mycket hög

Skapa ett nytt kopplingsprogram

PROGRAMMERA KOMMANDOT ON

SV

Bild 29: Programmering kommando ON

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Nytt och bekräfta med OK.

→ Antalet minnesplatser för program som ännu finns till förfogande visas en kort stund (PXXX). Antalet minnesplatser för kopplingsprogram som ännu finns till förfogande visas en kort stund (dXXX).

1. I menypunkten Med datum? fastställer man om kopplingsprogrammet ska programmeras med ett datum (→ Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

2. Välj funktionen ON och bekräfta med OK.

3. Mata in timme och minut för kopplingstiden (+/-) och bekräfta med OK.

Beroende på modell: I stället för timme och minut kan man även välja soluppgång (Soluppgång) eller solnedgång (Solnedgång). Soluppgång och solnedgång visas som alternativ till timme och minut.

1. Välj den önskade inställningen med aktiverad astro-korrektur och bekräfta med OK.

Möjliga inställningar för astro-korrektur

Inställning Inverkan
hh:mm	Korrekturen är avaktiverad.
hh:mm	Kopplingskommandot utförs bara om soluppgången ligger efter det inställda klockslaget.
hh:mm	Kopplingskommandot utförs bara om soluppgången ligger före det inställda klockslaget.
hh:mm	Kopplingskommandot utförs bara om solnedgången ligger efter det inställda klockslaget.
hh:mm	Kopplingskommandot utförs bara om solnedgången ligger före det inställda klockslaget.

1. Välj specifikation på den önskade inställningen på astro-korrektur och bekräfta med OK.
2. Ställ in de(n) veckodag(ar) (Λ/ν) kopplingstiden ska gälla för och bekräfta med OK.

Veckodagarna 1 – 5, 6 – 7 och 1 – 7 är förinställda. Enskilda veckodagar kan ställas in under menypunkten "Välj dagar" (+/-).

1. Välj den kanal (+/-) för vilken kopplingstiden ska ställas in och bekräfta med OK.

Kanalurvalet visas endast från och med 2 kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. För att skapa en ny kopplingstid, välj YES och bekräfta med OK.
2. Överta den automatiskt föreslagna prioriteten och bekräfta med OK eller anpassa prioriteten.

Val av prioritet kan endast ske i det utökade läget (↳ Kapitel „Prioritera program“ på sidan 480).

PROGRAMMERA KOMMANDOT OFF

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Nytt och bekräfta med OK.

→ Antalet minnesplatser för program som ännu finns till förfogande visas en kort stund (PXXX). Antalet minnesplatser för kopplingsprogram som ännu finns till förfogande visas en kort stund (dXXX).

1. I menypunkten Med datum? fastställer man om kopplingsprogrammet ska programmeras med ett datum (→ Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

2. Välj funktionen OFF och bekräfta med OK.

3. Mata in timme och minut för kopplingstiden (+/-) och bekräfta med OK.

Beroende på modell: I stället för timme och minut kan man även välja soluppgång (Soluppgång) eller solnedgång (Solnedgång). Soluppgång och solnedgång visas som alternativ till timme och minut.

1. Välj den önskade inställningen med aktiverad astro-korrektur och bekräfta med OK.
2. Välj specifikation på den önskade inställningen på astro-korrektur (→ Kapitel „Programmera kommandot ON“ på sidan 481) och bekräfta med OK.
3. Ställ in de(n) veckodag(ar) (∧/∨) kopplingstiden ska gälla för och bekräfta med OK.

Veckodagarna 1 – 5, 6 – 7 och 1 – 7 är förinställda. Enskilda veckodagar kan ställas in under menypunkten "Välj dagar" (+/-).

1. Välj den kanal (+/-) för vilken kopplingstiden ska ställas in och bekräfta med OK.

Kanalurvalet visas endast från och med 2 kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. För att skapa en ny kopplingstid, välj YES och bekräfta med OK.
2. Överta den automatiskt föreslagna prioriteten och bekräfta med OK eller anpassa prioriteten.

Val av prioritet kan endast ske i det utökade läget (↳ Kapitel „Prioritera program“ på sidan 480).

PROGRAMMERING IMPULSKOPPLING

Impulskopplingen är bara möjlig med bestämda varianter.

Impulskopplingskommandots beständsdelar:

• (Bild 31/ ①) starttid
• (Bild 31/ ②) period = koppling PÅ

– Kortaste kopplingsperiod ON: 1 sekund
– Längsta kopplingsperiod ON: 2 timmar

Exempel

Kanal 1 ska kopplas till dagligen från måndag till fredag kl. 15:00 för en period på 30 sekunder.

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Nytt och bekräfta med OK.

→ Antalet minnesplatser för program som ännu finns till förfogande visas en kort stund (PXXX). Antalet minnesplatser för kopplingsprogram som ännu finns till förfogande visas en kort stund (dXXX).

1. I menypunkten Med datum? fastställer man om kopplingsprogrammet ska programmeras med ett datum ( Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

2. Välj funktionen Impuls och bekräfta med OK.

3. Mata in timme och minut för kopplingstiden (+/-) och bekräfta med OK.

4. Ange timme(ar), minut(er) och sekund(er) för impulstiden (+/-) och bekräfta med OK.

5. Ställ in de(n) veckodag(ar) (∧/∨) kopplingstiden ska gälla för och bekräfta med OK.

Veckodagarna 1 – 5, 6 – 7 och 1 – 7 är förinställda. Enskilda veckodagar kan ställas in under menypunkten "Välj dagar" (+/-).

1. Välj den kanal (+/-) för vilken impulsen ska ställas in och bekräfta med OK.

Kanalurvalet visas endast från och med 2 kanaler.

• Aktiv kanal
  – Inaktiv kanal

• För att skapa en ny kopplingstid, välj YES och bekräfta med OK.

• Överta den automatiskt föreslagna prioriteten och bekräfta med OK eller anpassa prioriteten.

Val av prioritet kan endast ske i det utökade läget (→ Kapitel „Prioritera program“ på sidan 480).

PROGRAMMERING CYKELKOPPLING

Cykelkopplingen är bara möjlig med bestämda varianter.

Cykelkopplingskommandots beståndsdelar:

• (Bild 33/ ①) starttid
• (Bild 33/ ②) period PÅ = koppling PÅ
• (Bild 33/ ③) period AV = koppling AV

För att avsluta en cykel måste ett separat kommando "OFF" ställas in. Det är inte tillåtet att fläta samman cykelprogram.

Exempel

Kanal 1 kopplas till i 10 minuter var 30:e minut från måndag till fredag från kl. 9:00 till kl. 19:00.

Koppling Cykel

Starttid Kl. 9:00

Period ON 10 minuter

Period OFF 20 minuter

Separat OFF-kommando KI. 19:00

Meny

Program	OK		Välj FKT Cykel	OK		Dagar 12345-- Må-fr	OK
Nytt	OK		Tid 09:00 ...minuter	OK		Kanaler --- CH1	OK
	Med datum? Ja/nej	OK		Period ON 00:10:00 ...minuter	OK		Ytterligare Kopplingstid? Ja/nej	OK
					Period OFF 00:30:00 ...minuter	OK		Prioritet Hög	OK

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Nytt och bekräfta med OK.

→ Antalet minnesplatser för program som ännu finns till förfogande visas en kort stund (PXXX). Antalet minnesplatser för kopplingsprogram som ännu finns till förfogande visas en kort stund (dXXX).

1. I menypunkten Med datum? fastställer man om kopplingsprogrammet ska programmeras med ett datum ( Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

2. Välj funktionen Cykel och bekräfta med OK.

3. Mata in timme och minut för kopplingstiden (+/-) och bekräfta med OK.
4. Ange perioden ON (+/-) och bekräfta med OK.
5. Ange perioden OFF (+/-) och bekräfta med OK.
6. Välj vilken veckodag (Λ/ν) cykeln ska startas och bekräfta med OK.

Veckodagarna 1 – 5, 6 – 7 och 1 – 7 är förinställda. Enskilda veckodagar kan ställas in under menypunkten "Välj dagar" (+/-).

1. Välj den kanal (+/-) cykeln ska ställas in för och bekräfta med OK.

Kanalurvalet visas endast från och med 2 kanaler.

• Aktiv kanal
  – Inaktiv kanal

• För att skapa en ny kopplingstid, välj YES och bekräfta med OK.

För att avsluta cykeln måste ett OFF-kommando ställas in.

1. Genomföra kommando för en frånkopplingstid av cykelkopplingen ➕ Kapitel „Programmera kommandot OFF“ på sidan 483.
2. För att skapa en ny kopplingstid, välj NO.
3. Överta den automatiskt föreslagna prioriteten och bekräfta med OK eller anpassa prioriteten.

Val av prioritet kan endast ske i det utökade läget (↳ Kapitel „Prioritera program“ på sidan 480).

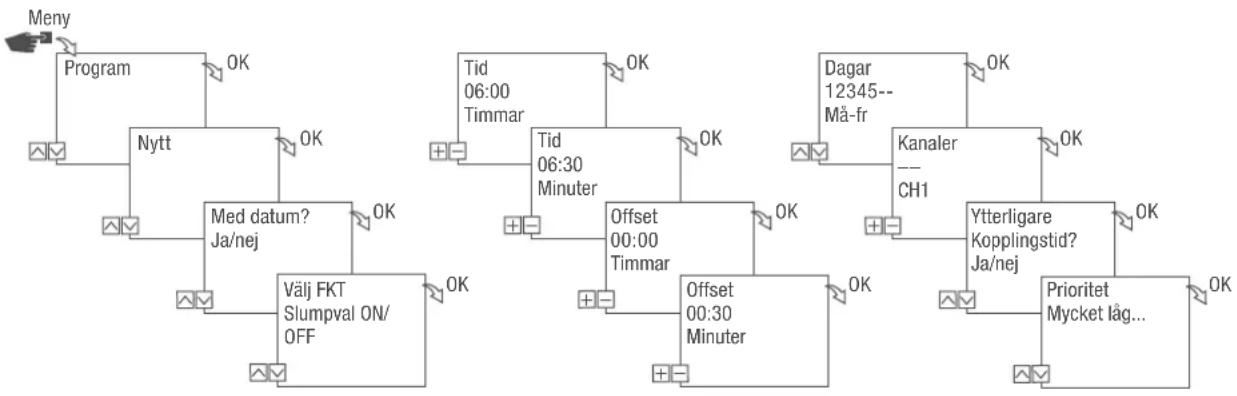

PROGRAMMERING SLUMPKOPPLING

Slumpkopplingen är bara möjlig med bestämda varianter.

Slumpprogrammering kan endast ske i det utökade driftsläget (→ Kapitel „Välj läge“ på sidan 467).

Exempel

Kanal 1 kopplas på slumpvis måndag till fredag kl. 06:30 med en offset på ± 30 minuter.

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Nytt och bekräfta med OK.

→ Antalet minnesplatser för program som ännu finns till förfogande visas en kort stund (PXXX). Antalet minnesplatser för kopplingsprogram som ännu finns till förfogande visas en kort stund (dXXX).

1. I menypunkten Med datum? fastställer man om kopplingsprogrammet ska programmeras med ett datum ( Kapitel „Programmering oberoende av/beroende på datum“ på sidan 478).

2. Välj funktionen Slumpval ON eller Slumpval OFF och bekräfta med OK.

En offset kan definieras med upp till ± 2 timmar.

1. Mata in timme och minut för kopplingstiden (+/-) och bekräfta med OK.
2. Ange timme och minut för slumpprogrammeringens period (+/-) och bekräfta båda valen med OK.
3. Välj veckodag ( / ) på vilken apparaten ska kopplas till enligt slumpvalsprincipen och bekräfta med OK.

Veckodagarna 1 – 5, 6 – 7 och 1 – 7 är förinställda. Enskilda veckodagar kan ställas in under menypunkten "Välj dagar" (+/-).

1. Välj den kanal (+/-) cykeln ska ställas in för och bekräfta med OK.

Kanalurvalet visas endast från och med 2 kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. För att skapa en ny kopplingstid, välj YES och bekräfta med OK.
2. Överta den automatiskt föreslagna prioriteten och bekräfta med OK eller anpassa prioriteten.

Val av prioritet kan endast ske i det utökade läget (↳ Kapitel „Prioritera program“ på sidan 480).

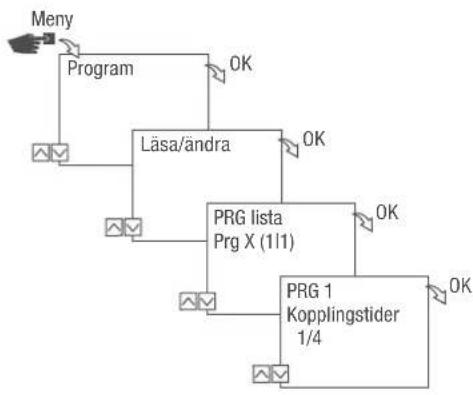

Visa, bearbeta eller radera element

VISA, BEARBETA ELLER TA BORT PROGRAM

Bild 36: Visa, bearbeta, ta bort program

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Läsa/ändra och bekräfta med OK.
4. Välj program och bekräfta med OK.
5. Välj önskad lista för att visa eller bearbeta en lista (datumlista, kopplingstider, prioritet). Välj Ta bort för att radera valt program.

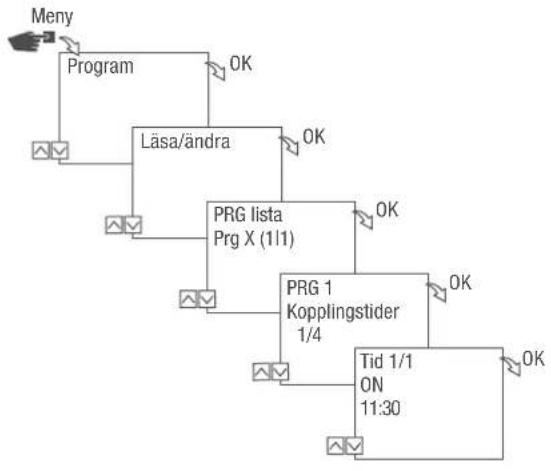

VISA, BEARBETA ELLER RADERA KOPPLINGSTIDER

Bild 37: Visa, bearbeta, ta bort kopplingstider

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Läsa/ändra och bekräfta med OK.
4. Välj program och bekräfta med OK.
5. Välj Kopplingstider och bekräfta med OK.

Ta bort: Den kopplingstid som valts (t.ex. ON/OFF, tid, dagar, kanaler, impuls eller cykel) raderas.

Ta bort allt: Alla kopplingstider raderas.

1. Välj Ändra, Komplettera, Ta bort eller Ta bort allt och bekräfta med OK.

VISA, BEARBETA ELLER TA BORT DATUMLISTA

Bild 38: Bearbeta datumlista

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Läsa/ändra och bekräfta med OK.
4. Välj Datumlista och bekräfta med OK.
5. Välj Datum och bekräfta med OK.

Ta bort: Det utvalda datumet (från...till) raderas.

Ta bort allt: All data i datumlistan raderas.

1. Välj Komplettera, Ta bort eller Ta bort allt och bekräfta med OK.

TA BORT ALLA PROGRAM

Bild 39: Ta bort alla program

1. Tryck på knappen Meny.
2. Välj Program och bekräfta med OK.
3. Välj Ta bort allt och bekräfta med OK.
4. Välj Ja och bekräfta med OK.

Avfallshantering

Felaktig avfallshantering

Fara för miljön vid felaktig avfallshantering!

Fara för miljön vid felaktig avfallshantering!

• Källsortera elskrot och elektroniska komponenter korrekt, dvs. separerat enligt materialgrupp för de delar som ska källsorteras.
• Hantera avfallet principiellt så miljövänligt som möjligt med den aktuella tekniken för miljöskydd, återvinning och avfallshantering.

Återvinning

Om inget avtal för återtagande eller avfallshantering har slutits ska demonterade komponenter återvinnas:

• Skrota metaller.
• Lämna in plastkomponenter för återvinning.
• Avfallshantera övriga komponenter sorterat efter material.

Denne veiledningen er beskyttet av åndsverksloven.

Fare på grunn av for lite ledningstverrsnitt!

I menyen Tilbakestilling kan du stille timetelleren på 0.

Fig. 14: Tilbakestille timeteller

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg Timeteller, og bekreft med OK.
4. Velg Lese, og bekreft med OK.
5. Velg kanal, og bekreft med OK.
6. Velg ønsket innstilling („Mulige innstillinger“ på side 519), og bekreft med OK.

Mulige innstillinger

Innstilling Konsekvens

Ja Timetelleren tilbakestilles.

Nei Timetelleren fortsetter å telle.

- PÅ-/AV-kommando • PÅ-/AV-kommando

• Programprioritering (⇨ kapittelet „Prioritere programmer“ på side 535)
• Soloppgangs-/solnedgangsavhengig programmering
• Impulsprogrammering (↳ kapittelet „Programmere impulskobling“ på side 540)
• Syklusprogrammering (↳ kapittelet „Programmere sykluskobling“ på side 542)
• Tilfeldig programmering (↳ kapittelet „Programmere tilfeldig kobling“ på side 545)

Velg driftsmodus

CH 1 OvrFix 13.03.2016 09:00 51 OVRFIX 1 Menu

1. Slå på Bluetooth på den mobile enheten.

CH 1 13.03.2016 09:00 51 1 Menu

Bestanddeler av en impulskoblingskommando:

• (Fig. 31/ ①) Starttid
• (Fig. 31/ ②) Varighet = kobling PÅ
- korteste koblingstid PÅ: 1 sekund
– lengste koblingstid PÅ: 2 timer

Eksempel

Bestanddeler av en sykluskoblingskommando:

• (Fig. 33/ ①) Starttid
• (Fig. 33/ ②) Varighet PÅ = Kobling PÅ
• (Fig. 33/ ③) Varighet AV = Kobling AV

For å avslutte en syklus må det angis en selvstendig kommando «AV». En samkjøring av syklusprogrammer er ikke tillatt.

Eksempel

Lader dig bladre opad i menuen.

Lader dig bladre nedad i menuen.

• AM = formiddag
- PM = eftermiddag
