5DB66753 - Fläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DB66753
Användning	Hushåll
Minsta avstånd mellan spishäll och fläkt	650 mm
Diameter på frånluftskanal	minst 120 mm
Typ av fettfilter	Diskmaskinsäkert, rengör varannan månad
Typ av kolfilter	Går inte att tvätta, byt ut var 4:e månad
Kontroller	3 hastigheter (T1, T2, T3) + belysning (L)
Strömförsörjning	220-240 V (kontrollera typskylten)
Elektrisk klass	Klass I (jordning obligatorisk)
Underhåll	Rengör med fuktig trasa och neutralt rengöringsmedel, undvik alkohol och silikon
Säkerhet	Flambera inte under fläkten, ventilera rummet om den används tillsammans med gasapparater

Vanliga frågor - 5DB66753 BLAUPUNKT

På vilken höjd ska Blaupunkt 5DB66753 installeras ovanför spisen?

Minsta säkerhetsavstånd mellan spishäll och fläkt är 650 mm. Kontrollera även instruktionerna för din spishäll som kan specificera ett större avstånd.

Vilken diameter på frånluftskanalen ska jag använda?

Använd ett rör med en minsta diameter på 120 mm. Rökgången ska vara så kort som möjligt.

Hur rengör man fettfiltren?

Fettfiltren är diskmaskinsäkra. Rengör dem varannan månad (eller oftare vid intensiv användning).

När ska kolfiltret bytas?

Kolfiltret går inte att tvätta. Byt ut det var 4:e månad eller oftare om fläkten används mycket.

Kan jag använda fläkten med en gasspis?

Ja, men se till att rummet är ordentligt ventilerat för att undvika gasåterflöde. Undertrycket får inte överstiga 0,04 mbar.

Vad gör jag om strömkabeln är skadad?

Använd den inte. Låt den bytas ut av tillverkaren, dess serviceverkstad eller en behörig tekniker.

Kan jag installera fläkten själv?

Den elektriska anslutningen måste utföras av en kompetent tekniker. Den mekaniska installationen (montering, kanal) kan dock utföras av en erfaren gör-det-självare som följer säkerhetsanvisningarna.

Vilka produkter ska jag inte använda för att rengöra fläkten?

Använd aldrig alkohol eller produkter som innehåller silikon. Använd en fuktig trasa med neutralt flytande rengöringsmedel.

Kan fläkten användas i recirkulationsläge?

Ja, om den är utrustad med ett kolfilter. I så fall filtreras luften och återförs till rummet. Se till att installera kolfiltret.

Hur stänger jag av fläktens belysning?

Tryck på knappen L för att tända eller släcka belysningen. Den tänds med maximal intensitet.

BRUKSANVISNING 5DB66753 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till eventuell ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning. Minsta säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rök- eller gaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

VARNING: Om det inte installeras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.

Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt så att de inte leker med apparaten. Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen – på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe

ter, sophämtningstjänsten eller affären där du köpte apparaten.

• Vid byte mot halogenlampor får enbart självskyddande volframhalogenlampor eller halogenlampor användas.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket. Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast vidrör kastrullens botten och inte slickar utmed dess sidor. Fritösen ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

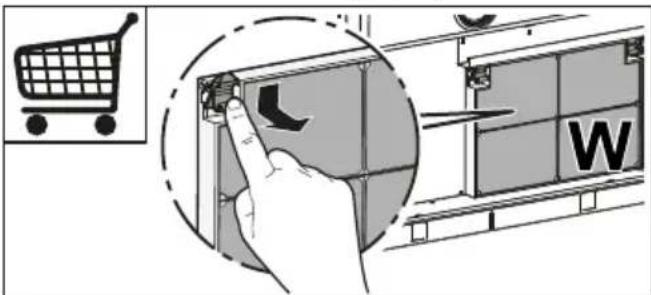

• Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

Fettfiltren ska rengöras varannan driftsmånad eller i händelse av mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

4. MANÖVERDON

① | T1	2 | T2	3 | T3
Knapp	Funktion
T1	Slår på och av fläktmotorn vid den Första hastigheten.
T2	Slår på motorn vid den andra hastigheten.
T3	Slår på motorn vid tredje hastigheten.
L	Slår på och av belysningsanläggningen vid maximal ljusstyrka.

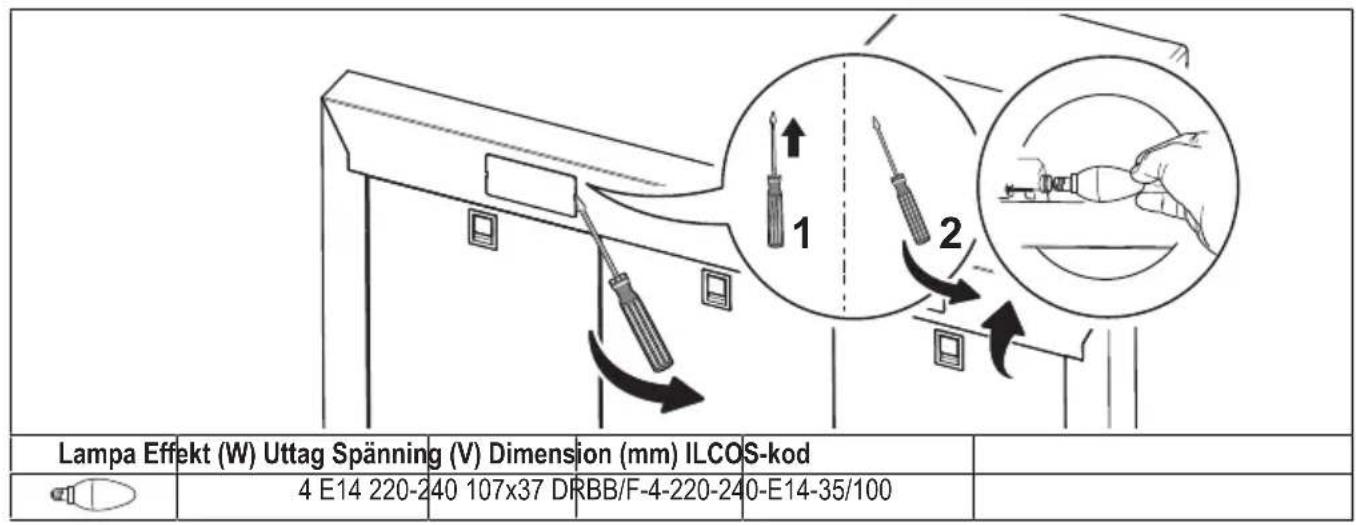

5. BELYSNING

De tillgängliga delarna kan bli väldigt varma när spishällar/komfyrer är i bruk.
