Tipo de producto	Campana extractora
Marca	Blaupunkt
Modelo	5DB66753
Uso	Doméstico
Distancia mínima entre la encimera y la campana	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Tipo de filtro de grasa	Lavable en lavavajillas, limpieza cada 2 meses
Tipo de filtro de carbón	No lavable, reemplazo cada 4 meses
Controles	3 velocidades (T1, T2, T3) + iluminación (L)
Alimentación eléctrica	220-240 V (verificar la placa de características)
Clase eléctrica	Clase I (conexión a tierra obligatoria)
Mantenimiento	Limpieza con un paño húmedo y detergente neutro, evitar alcohol y silicona
Seguridad	No flamear debajo de la campana, ventilar la habitación si se usa con aparatos de gas

Preguntas frecuentes - 5DB66753 BLAUPUNKT

¿A qué altura instalar la campana Blaupunkt 5DB66753 sobre la cocina?

La distancia mínima de seguridad entre la encimera y la campana es de 650 mm. Verifique también las instrucciones de su placa de cocción que pueden especificar una distancia superior.

¿Qué diámetro de conducto de evacuación debo usar?

Utilice un tubo de un diámetro mínimo de 120 mm. El recorrido de los humos debe ser lo más corto posible.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa son lavables en lavavajillas. Límpielos cada 2 meses (o más frecuentemente en caso de uso intensivo).

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón no es lavable. Reemplácelo cada 4 meses o más a menudo si la campana se usa mucho.

¿Puedo usar la campana con una cocina a gas?

Sí, pero asegúrese de que la habitación esté bien ventilada para evitar el retorno de gases. La presión negativa no debe superar 0,04 mbar.

¿Qué hacer si el cable de alimentación está dañado?

No lo use. Hágalo reemplazar por el fabricante, su servicio postventa o un técnico autorizado.

¿Puedo instalar la campana yo mismo?

La conexión eléctrica debe ser realizada por un técnico competente. Sin embargo, la instalación mecánica (fijación, conducto) puede ser hecha por un aficionado experto respetando las instrucciones de seguridad.

¿Qué productos no usar para limpiar la campana?

Nunca use alcohol ni productos a base de silicona. Use un paño húmedo con detergente líquido neutro.

¿La campana se puede usar en modo recirculación?

Sí, si está equipada con un filtro de carbón. En ese caso, el aire se filtra y se devuelve a la habitación. Asegúrese de instalar el filtro de carbón.

¿Cómo apagar la iluminación de la campana?

Presione la tecla L para encender o apagar la iluminación. Se enciende a la intensidad máxima.

MANUAL DE USUARIO 5DB66753 BLAUPUNKT

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no se hace responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada bajo el centro de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evacuar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a un conducto de humos utilizado para evacuar los gases de combustión de aparatos

que funcionan con gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas sociales y de seguridad que se deben tener para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

• Utilice solo tornillos y accesorios adecuados para la campana. ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.
• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podrá producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoria

les o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

Vigile siempre a los niños para asegurarse de que no jueguen con el aparato. - El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros antes del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se usa simultáneamente con aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, podrá evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto. En el caso de sustitución por lámparas halógenas, utilice únicamente lámparas de tungsteno autoprotegidas o lámparas de halogenuros metálicos autoprotegidas.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo de la campana cuando está funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados. Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

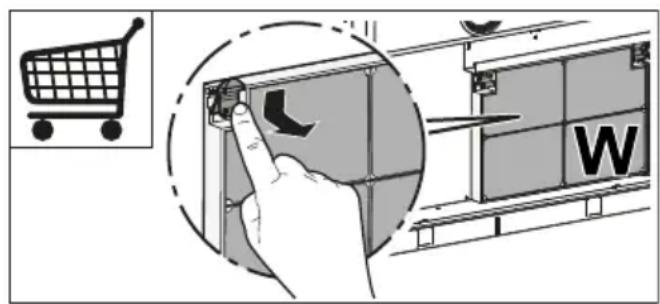

• El filtro de carbón activo no puede lavarse ni regenerarse y debe cambiarse aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

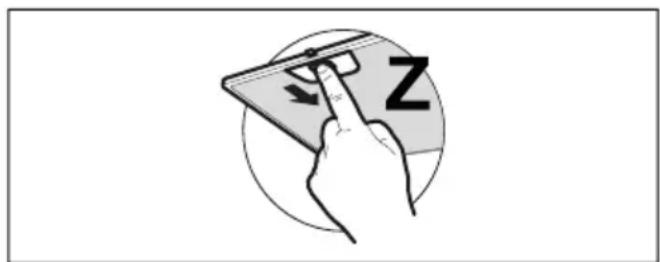

• Los filtros de grasas deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso intensivo y pueden lavarse en un lavavajillas (Z).

• Limpia la campana con un paño húmedo y un detergente líquido neutro.
• Evite utilizar alcohol o productos a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

	① | T1	2 | T2	3 | T3
Tecla Función
T1	Enciende y apaga el motor de aspiración a la primera velocidad.
T2	Enciende el motor a la SECONDa velocidad.
T3	Enciende el motor a la tercera velocidad.
L	Enciende y apaga el sistema de iluminación a la的最大a intensidad.

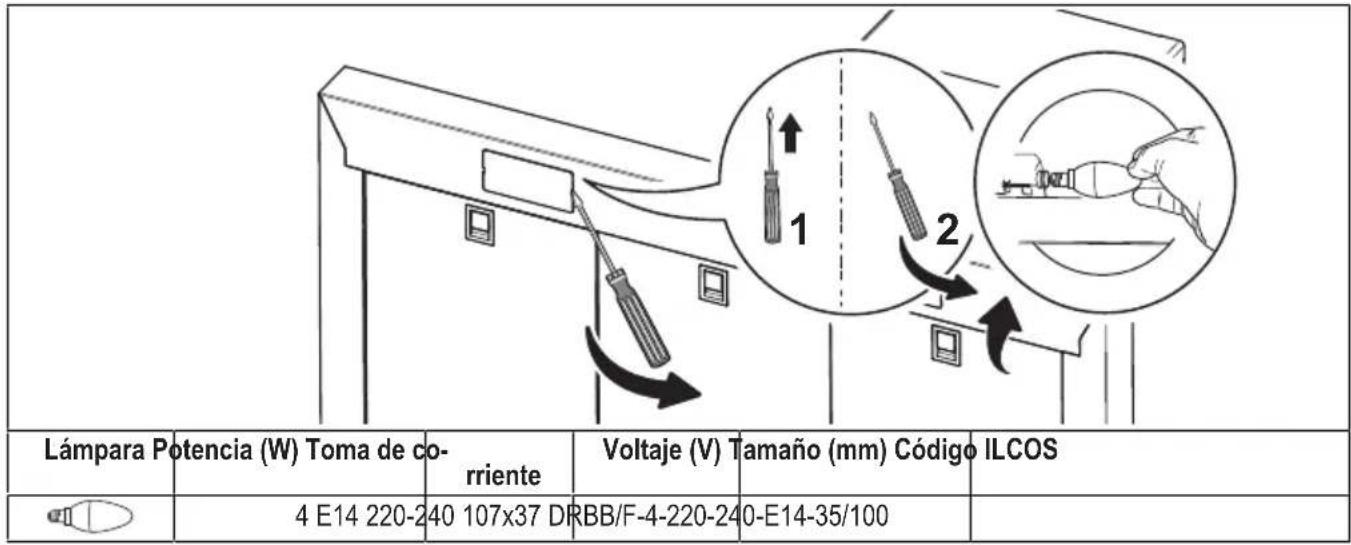

5. ILUMINACION
