5DB69753 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DB69753
Strömförsörjning	220-240 V ~ 50/60 Hz (typiskt värde, kontrollera på märkplåten)
Minsta säkerhetsavstånd mellan spis och fläkt	650 mm (vissa modeller kan installeras lägre, se bruksanvisning)
Minsta diameter för avluftningskanal	120 mm
Antal motorhastigheter	3 hastigheter (T1, T2, T3)
Belysning	Belysningssystem med maximal intensitet (halogenlampor rekommenderas)
Typ av fettfilter	Tvättbart metallfilter
Rengöring av fettfilter	Varannan månad (eller oftare vid intensiv användning), diskmaskinsäkert
Kolfilter	Återladdningsbart (inte tvättbart, måste bytas)
Byte av kolfilter intervall	Cirka 4 månader (eller oftare vid intensiv användning)
Material	Rostfritt stål (troligt, inte explicit specificerat, men vanligt)
Installation	Vägg- eller underskåpsmontering (inte specificerat, men typiskt)
Användning	Hushållsbruk, för att eliminera kökslukter
Viktiga säkerhetsanvisningar	Flambera inte under fläkten, säkerställ tillräcklig ventilation vid samtidig användning av gasapparater, använd inte silikon- eller alkoholbaserade produkter för rengöring
Försäkran om överensstämmelse	Överensstämmer med europeiska standarder (CE-märkning antas)

Vanliga frågor - 5DB69753 BLAUPUNKT

Vilken är den minsta installationshöjden för fläkten?

Minsta säkerhetsavstånd mellan spis och fläkt är 650 mm. Vissa modeller kan installeras lägre, se bruksanvisningen. För gasspisar, följ tillverkarens instruktioner om de anger ett större avstånd.

Hur rengör man fettfiltren?

Fettfiltren ska rengöras varannan månad (eller oftare vid intensiv användning). De kan tvättas i diskmaskin. Använd ett neutralt flytande rengöringsmedel, undvik alkohol och silikonbaserade produkter.

När måste kolfiltret bytas?

Aktivkolfiltret är inte tvättbart och måste bytas ut ungefär var 4:e månad eller oftare om fläkten används intensivt.

Kan jag använda fläkten med en gasspis?

Ja, men säkerställ tillräcklig ventilation i rummet för att förhindra återflöde av avgas. Undertrycket får inte överstiga 0,04 mbar. Anslut aldrig fläkten till en skorsten som används för förbränningsrök.

Vad gör jag om belysningen inte fungerar?

Byt ut lamporna mot självskyddade halogenlampor eller självskyddade metallhalogenlampor. Se till att apparaten är strömlös innan ingrepp.

Hur ställer jag in sugkraften?

Använd knapparna T1, T2, T3 för första, andra och tredje hastigheten. Knappen L styr belysningen. Motorn stannar genom att trycka på T1 om den redan är igång.

Kan fläkten användas utan utomhusavluftning?

Fläkten är avsedd för utomhusavluftning via en kanal med minst 120 mm diameter. Om du använder fläkten i recirkulationsläge krävs ett kolfilter. Följ installationsanvisningarna.

Är det nödvändigt att jorda fläkten?

Ja, för apparater av klass I, se till att din inomhus elektriska installation har en adekvat jordning. Kabelanslutningen måste utföras av en behörig tekniker.

Vad gör man vid strömavbrott?

Fläkten fungerar inte. Stäng av strömmen. Efter att strömmen återkommit kan du starta om normalt. Om felet kvarstår, kontakta kundtjänst.

Hur undviker man brandrisk?

Flambera aldrig mat under fläkten. Rengör fettfiltren regelbundet för att undvika brandfarliga avlagringar. Lämna inte en öppen låga under fläkten när den är igång. Övervaka fritöser: överhettad olja kan fatta eld.

BRUKSANVISNING 5DB69753 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

- "Vid byte mot halogenlampor får enbart självskyddande volframhalogenlampor eller självskyddande metallhalidlampor användas."

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

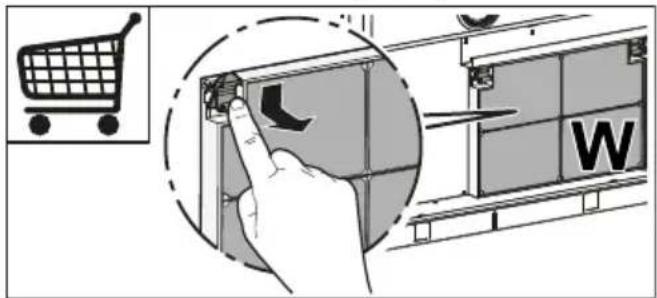

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

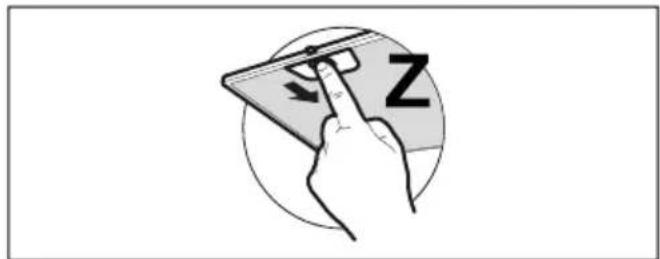

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

4. MANÖVERDON

	(TS3H)	(ZTXY)	(2HZD)	(6004)
Knapp	Funktion
T1	Slår på och av fläktmotorn vid den första hastigheten.
T2	Slår på motorn vid den andra hastigheten.
T3	Slår på motorn vid tredje hastigheten.
L	Slår på och av belysningsanläggningen vid maximal ljusstyrka.

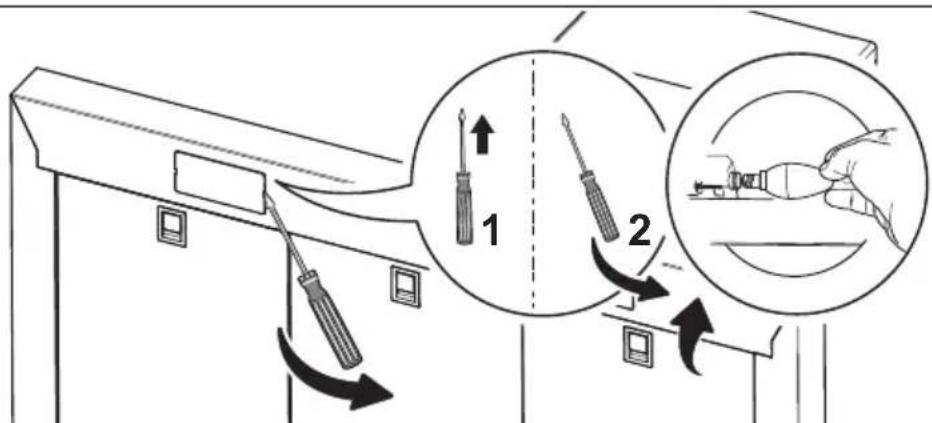

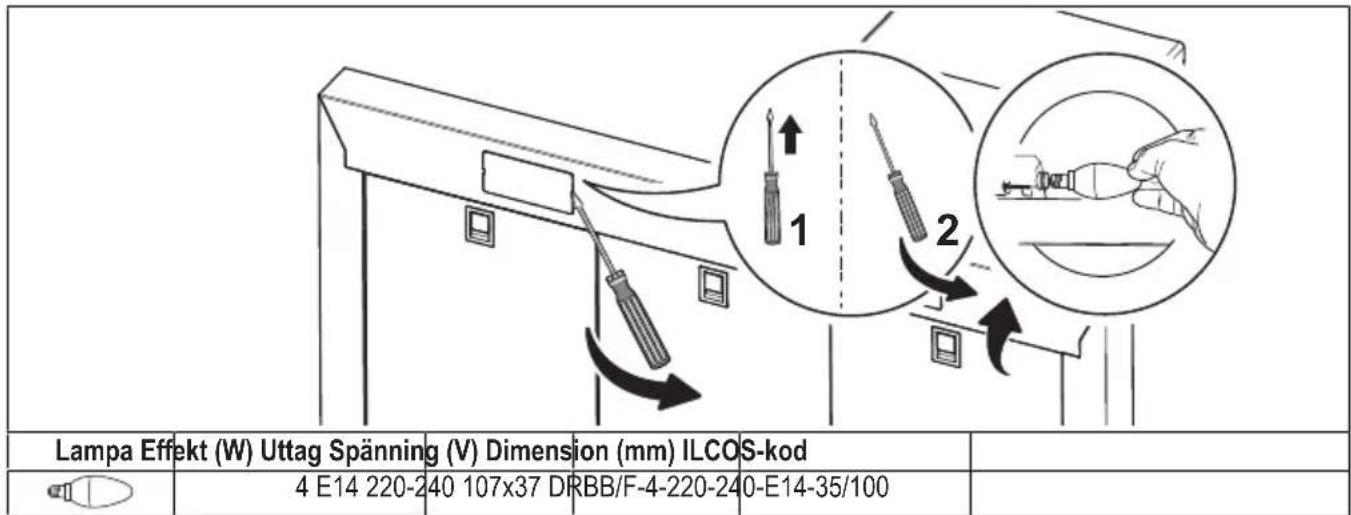

5. BELYSNING

⚠️ De tilgjengelige delene kan bli veldig varme när platetopper/komfyrer er i bruk.
