5DB69753 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DB69753
Alimentazione elettrica	220-240 V ~ 50/60 Hz (valore tipico, da verificare sulla targhetta)
Distanza di sicurezza minima tra il piano cottura e la cappa	650 mm (alcuni modelli possono essere installati più in basso, vedere il manuale)
Diametro minimo del condotto di evacuazione	120 mm
Numero di velocità del motore	3 velocità (T1, T2, T3)
Illuminazione	Sistema di illuminazione a intensità massima (lampade alogene consigliate)
Tipo di filtro antigrasso	Filtro metallico lavabile
Pulizia del filtro antigrasso	Ogni 2 mesi (o più spesso in caso di uso intensivo), lavabile in lavastoviglie
Filtro al carbone	Ricaricabile (non lavabile, da sostituire)
Frequenza di sostituzione del filtro al carbone	Circa 4 mesi (o più spesso in caso di uso intensivo)
Materiale	Acciaio inossidabile (probabile, non specificato esplicitamente, ma comune)
Installazione	Fissaggio a parete o sotto mobile (non specificato, ma tipico)
Utilizzo	Domestico, per eliminare gli odori di cucina
Istruzioni di sicurezza importanti	Non flambare sotto la cappa, assicurare una ventilazione adeguata durante l'uso simultaneo di apparecchi a gas, non utilizzare prodotti a base di silicone o alcol per la pulizia
Dichiarazione di conformità	Conforme alle norme europee (marcatura CE presunta)

Domande frequenti - 5DB69753 BLAUPUNKT

Qual è l'altezza di installazione minima per la cappa?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Alcuni modelli possono essere installati più in basso, consultare il manuale. Per i piani cottura a gas, seguire imperativamente le istruzioni del produttore se specificano una distanza maggiore.

Come pulire i filtri antigrasso?

I filtri antigrasso vanno puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Possono essere lavati in lavastoviglie. Utilizzare un detergente liquido neutro, evitare alcol e prodotti a base di silicone.

Quando sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e va sostituito circa ogni 4 mesi di funzionamento, o più spesso se si utilizza la cappa intensamente.

Posso usare la cappa con un piano cottura a gas?

Sì, ma assicurare una ventilazione adeguata della stanza per evitare il ritorno dei gas di scarico. La pressione negativa non deve superare 0,04 mbar. Non collegare mai la cappa a un condotto di camino utilizzato per i fumi di combustione.

Cosa fare se l'illuminazione non funziona?

Sostituire le lampade con lampadine alogene tungsteno alogene autoprotette o lampade a alogenuri metallici autoprotette. Assicurarsi che l'apparecchio sia scollegato dalla corrente prima di qualsiasi intervento.

Come regolare la velocità di aspirazione?

Utilizzare i tasti T1, T2, T3 per la prima, seconda e terza velocità. Il tasto L comanda l'illuminazione. Il motore si ferma premendo T1 se già in funzione.

La cappa può essere usata senza evacuazione esterna?

La cappa è progettata per un'evacuazione esterna tramite un condotto di almeno 120 mm di diametro. Se si utilizza la cappa in modalità ricircolo, è necessario un filtro al carbone. Seguire le istruzioni di installazione.

È necessario mettere a terra la cappa?

Sì, per gli apparecchi di classe I, assicurarsi che l'impianto elettrico della propria abitazione disponga di un adeguato collegamento a terra. Il collegamento dei cavi deve essere effettuato da un tecnico competente.

Cosa fare in caso di interruzione di corrente?

La cappa non funzionerà. Spegnere l'alimentazione elettrica. Dopo il ripristino della corrente, è possibile riavviare normalmente. Se il guasto persiste, contattare il servizio post-vendita.

Come evitare i rischi di incendio?

Non flambare mai cibi sotto la cappa. Pulire regolarmente i filtri antigrasso per evitare depositi infiammabili. Non lasciare un fuoco vivo acceso sotto la cappa in funzione. Sorvegliare le friggitrici: l'olio surriscaldato può incendiarsi.

MANUALE UTENTE 5DB69753 BLAUPUNKT

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

- In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungste-no autoprotette o lampade ad alogenuri metallici autoprotette."

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

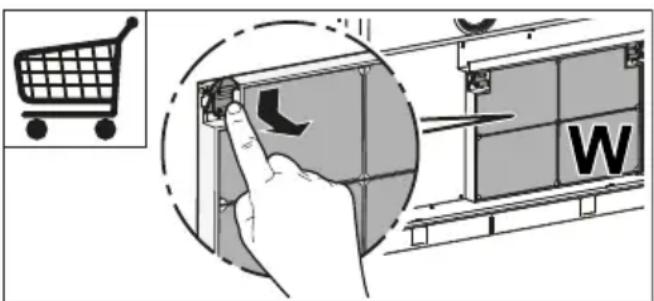

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

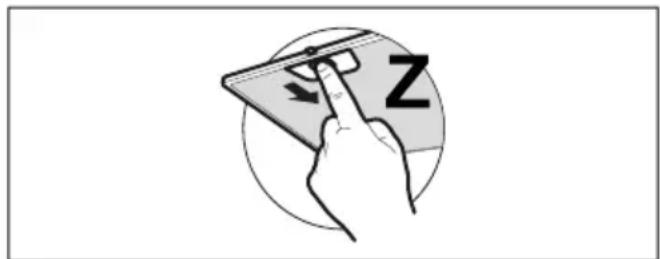

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

Tasto Funzione
T1	Accende e spegne il motore di aspirazione alla prima velocità.
T2	Accende il motore alla seconda velocità.
T3	Accende il motore alla terza velocità.
L	Accende e spegne l'impianto di illuminazione alla massima intensità.

5. ILLUMINAZIONE

Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
	4 E14 220-240 107x37 DRBB/F-4-220-240-E14-35/100
