BRUKSANVISNING TM501XX Vonroc

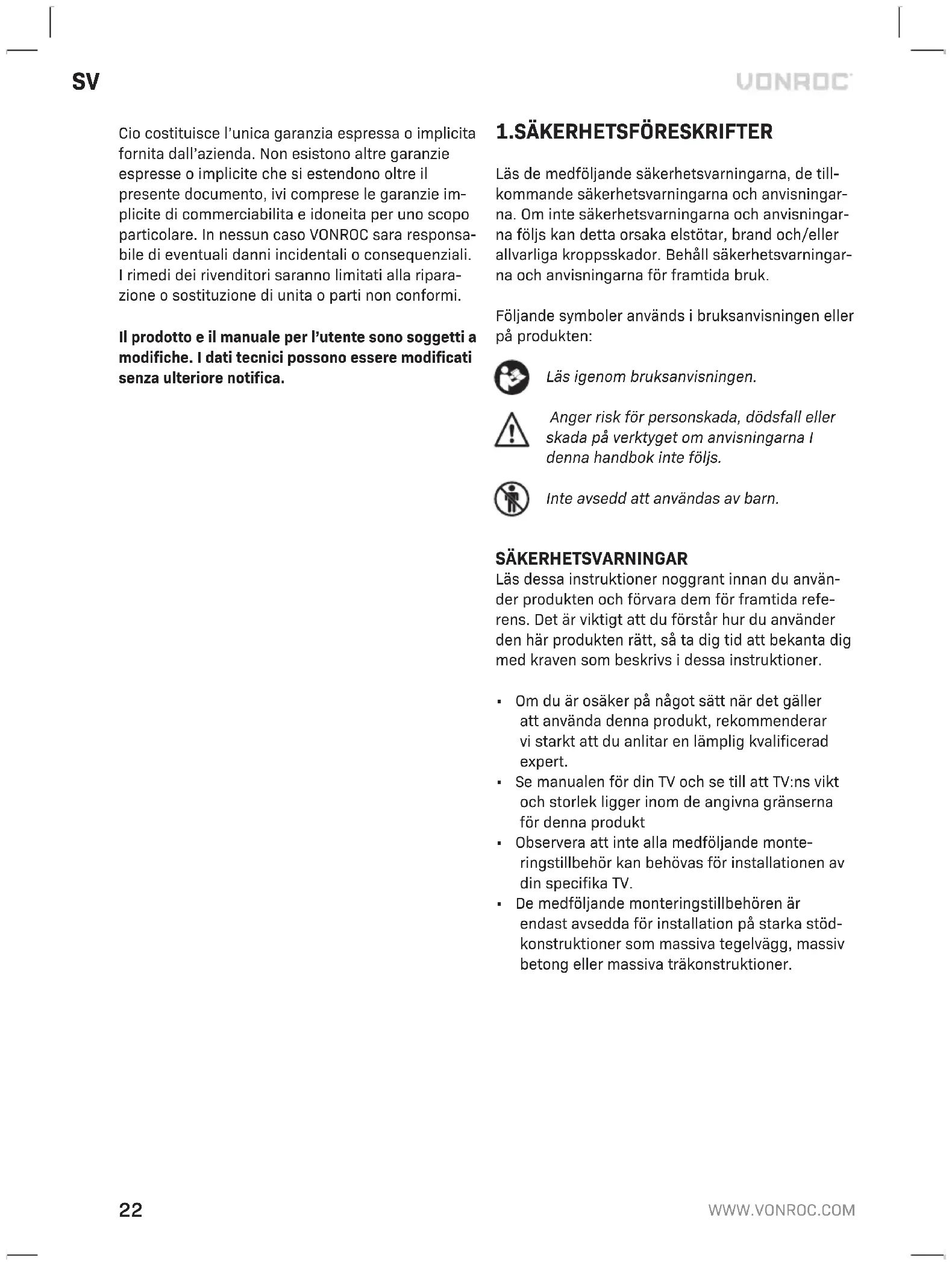

Läs de medfoljande sakerhetsvarningarna, de till-kommande sakerhetsvarningarna och anvisningarna. Om inte sakerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisningarna for framtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Läsigenombruksanvisingen.

Anger risk for persorskada, dödsfall aller skada på verktyget om anvisningarna Ienna handbok inte foljs.

Inte avsedd att anvandas av barn.

SAKERHETSVARNINGAR

Läs dessa instruktioner noggrant innan du använderprodukten och Förvara dem För framtida referrens. Det ar viktigt att du Förstår hur du använden harprodukten rätt, sä ta dig tid att bekanta dig med kraven som beskrivs i dessa instruktioner.

• Om du ar osaker på nagot satt nr det gäller att användaenna prodkt,rekommenderar vi starkt att du anlitar en lamplig kvalificerad expert.
• Se manualen for din TV och se till att TV:ns vikt och storlek ligger inom de angivna granserna forenna produkt
• Observera att inte alla medfoljande monter-ringstillbehör kan behövas für installationen av din specifika TV.
• De medfoljande monteringstillbehören are endast avsedda for installation på starka stödkonstruktioner som massiva tegelvagg, massiv belong eller massiva träkonstruktioner.

Modell nr: TM501XX
Mått 660 x 435mm
Väggavständ 34mm
Vikt 1,6kg
Max. stödd skärmvikt 60kg
Stödd skärmdiagonal 37" till 85"
Stödda VESA-mönster 600 x 400	400 x 400 400 x 300 400 x 200 300 x 300 300 x 200 200 x 200

Du behöver använda mitten av regeln für att undvika sprickor aller skador på/TRt under installationen.

1. Markera minst fyra monteringshal over mitten pa regeln med hjalp av vaggplattan som vagledning. Positionera tva hal i vardera slut av vaggplattan (1). Anvand det medfoljande vattenpasset (4) for att sakerstalla att vaggplattan (1) ar rak.
2. Förborra hålen till att djup på minst 55 mm med en 4,5 mm borr. Vid installation i tra kan en nagot större diameter och diupare hal krvas.
3. Placera brickorna (W-C) pa traskruvarna (W-A). Fast vaggplattan (1) pa vaggen med hjalp av traskruvarna (W-A).

BESKRIVNING

1.Vaggfaste
2.TV-stodarm
3.Insexnyckel
4.Vattenpass
5.Hardvarusats

3. INSTALLATION

Före installation

Se till att din TV ar kompatibel med det hare vaggfastet innan du fortsetter installationen.

[! Symbol]Se till att den stottande väggen kan bärden sammanlagda vikten for detta vaggfaste och TV:n.

Fäst vaggplattan på viggen

Alternative A: Installera i torrvagg med trastod (bild D)

Om du installerer detta TV-vaggfaste med den har metoden maste du sprida vaggplattan over tvvaggreglar. Fst inte vaggplattan pa en enda vaggregel i mitten av vaggplattan.

1. Leta reda pà mitten av tvá intilliggande vaggreglar med hjälp av en regelfinnare.

Alternative B: Installera på tegelvagg (bild E)

Se till att det finns minst 35 mm faktisk betong / tegeltjocklek på platsen for varje hal.

Borra endast i fast betong/tegel. Borra inte i fogar.

1. Markera minst fyra monteringshal med hjälp av vaggplattan (1) som vigledning. Positionera två hal i vardera slut av vaggplattan (1). Använd det medfoljande vattenpasset (4) for att sakerställa att vaggplattan (1) ar rak.
2. Förborra hälen till att djup på minst 60 mm med en 10 mm betongborr. Rengör hälen after borrningen.
3. Satt welt in ett betongankare (W-B) i varje hal. Sla in ankaret med en hammare om sa behoys.
4. Placera brickorna (W-C) pà träskruvarna (W-A). Fäst vaggplattan (1) pà vöggen med hjälp av träskruvarna (W-A).

Fäst armarna till TV:n (bild F)

1. Använd en andra person für hjälp, lagg din TV med framsidan nedat på nagot mjukt for att inter repa TV-skärmen. Kontrollera baksidan på din TV for att hitta ratt monteringsmönster.

Placera inte TV:n med framsidan ned pa ett bord som ar mindre an själva TV:n, aftersom det kan spricka eller skada TV-skärmen.

1. Gåigenom de medfoljande skruvarna (M-A, M-B, M-C) tills du hittar ratt storlek som passar in i monteringshalen på baksidan av din TV. Testa om skruvarna kan dras Åt for hand minst tre fulla varv. Dra inte Åt skruvarna helt Ån.

Om du känner motstandn nar du vrider pa skruven maste du sluta omedelbart och valja en kortare skruv. Att tvinga in en for stor skruv kan orsaka skada pa din TV (se bild G)

1. Lossa skruvarna fran TV:n när du valt ratt skruvstorlek.

Kontakta din lokala hardvaruleverantor for ratt skruvar och brickor om ingen av demedfoljande skruvarna passar din TV.

1. Placera forsiktigt fästets armar (2) på baksidan av TV:n. Om TV: ns baksida är BOjd aller forsänkt kan du också behöva använda en eller flera av de medfoljande distanserna (M-E, M-F). När du använder en distans kan du även behöva använda en langre skruv. Tänk på att skruven alltid måste kunna vridas minst tre fulla varv (se bild G).
2. Placera brickorna (M-D) på foregående valda skruvar. Fäst monteringsarmarna (2) på TV:n med hjälp av skruvarna. Spann inte skruvarna for mycket dä de kan orsaka skador på din TV.

Fäst Tv:n till vöggen (bild H)

1. Använd en annan person für hjälp och lyft forsiktigtupp TV:n och kroka fast armarna (2) over toppen pā vaggplattan (1).Observera att det finns tre hojdalternativ pā monteringsarmarna (2) att valja mellan.
2. Dra forsiktigt ner upplasningsremmarna (3) på monteringsarmarna (2) for att öppna låsen i klart låge.

3. Sänk försiktigt ned TV:ns botten tills monteringsarmens (2) botten låses fast i botten på vaggplattan (1). Lossa upplasningsremmarna (3) für att sakra Tv:n på vaggplattan (1).

4. För att lossa TV:n frän vaggplattan, dra försiktigt i upplasningsremmarna (3) for att lossa monteringsarmarna (2). Använd en andra person for hjälp och dra boden på Tv:n försiktigt framåt och lyft sedan Tv:n upp frän vaggplattan (1).

GARANTI

VONROCprodukter ar utvecklade enligt hogsta kvalitetsstandard och garanteras varautan defekter bade vad gäller material och tillverkning under den period som stipuleras enligt lag med böjan frän ursprun-gligt inköpsdatum. Om nagot fel uppstår påprodukten underenna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter excluderas fränenna garanti:

• Reparationer aller andringar som gjorts aller forsokt goras pa maskinen av ett iche auktorisat servicecenter.
• Normalslitage.
• Verktyget har missbrukats, används fel aller unterhällits på felaktigt satt.
• Icke-originalreservdelarharanvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt erler underforstatt. Det finns inga andra garantier, uttalade erler underforstdda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet forett sarskilt syfte. Under inga omstandigheter skall VONROC hallas ansvarig for nagra oforutsedda eller indirectka skador. Aterforsaljarens atgarden skall begransas till reparation erler byte av felaktiga enheter eller delar.

Med forbehäll forändringar i Produkten och bra克斯anvisningen. Specifikationer kan ändrasutan Förvarning.
