MANUALE UTENTE TM501XX Vonroc

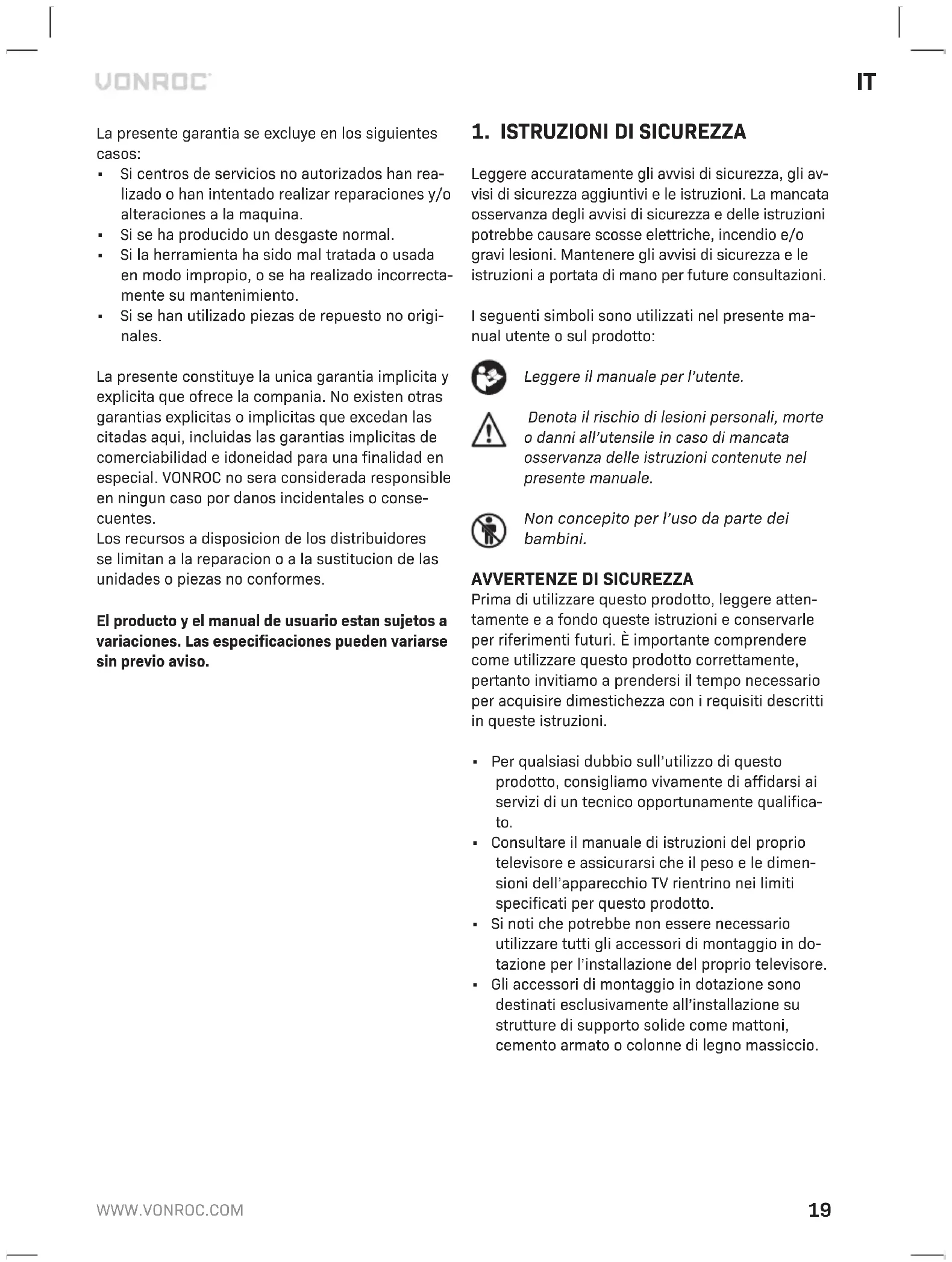

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggintivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consulazioni.

I seguito simboli sono utilizzati nel presente manua.
nual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Non concepito per l'uso da parte dei bambini.

AVVERTENZE DI SICUREZZA

Prima di utilizzato quello prodotto, leggere attendente e a fondoqueste istruzioni e conservarle per riferimenti futuri. è importante comprendere come utilizzato quello prodotto correttamente, pertanto invitiamo a prendersi il tempo necessario per acquisire dimestichezza con i requisiti descritti in queste istruzioni.

• Per qualsiasi dubbio sull'utilizzo di quello prodotto, consigliamo vivamente di affidarsi ai servizi di un technician opportunistamente qualificato.
• Consultare il manuale di istruzioni del proprio teilevisore e assicurarsi che il peso e le dimensioni dell'apparecchio TV rientino nei limiti specificati per questo prodotto.
• Si noti che potrebbe non essere necessario utilizzato tutti gli accessori di montaggio in do-tazione per l'installazione del proprio tevisore.
• Gli accessori di montaggio in dotazione sono destinati esclusivamente all'installazione su strutture di supporto solide come mattoni, cemento armato o colonne di legno massiccio.

2. INFORMAZIONI RELATIVE AL PRODOTTO

Numero modello TM501XX
Dimensioni 660 x 435mm
Spazio vuoto alla parete 34mm
Peso 1,6kg
Peso max. dello schermo supportato 60kg
Diagonale dello schermo supportato Da 37" a 85"
Schemi fori di montaggio VESA supportati	600 x 400
	400 x 400
	400 x 300
	400 x 200
	300 x 300
	300 x 200
	200 x 200

DESCRIZIONE

1. Supporto da parete
2. Braccio di sostegno TV
3. Chiave a drugola
4. Livella a bolla d'aria
5. Kit di materiali per il montaggio

3.INSTALLAZIONE

Prima dell'installazione

Assicurarsi che il proprio tevisore sia compatibile con quello supporto da parete prima di procedere all'installazione.

Assicurarsi che la parete di supporto sia in grado di sostenere il peso complessivo del supporto da parete e del teilevisore.

Montaggio del supporto da parete alla parete

Scegliere tra le opzioni A e B in base alla struttura della parete di supporto.

Opzione A: Installazione a una parete in cartongesso con supporti in legno (Figura D)

Se si installa quello supporto da parete per teilevisore con quello metodo, è necessario che la piastra di da parete copra 2 montanti. Non fissare la piastra da parete a un solo montante al centro della piastra.

1. Individuare il centro di un montante di legno adiacente utilizzando un rilevatore di montanti.

É necessario considerare il centro del montante per evitare di incrinare o spaccare il legno durante l'installazione.

1. Segnare almeno quattro fori di fissaggio sui centri dei montanti servendosi della piastra da parete come riferimento. Posizione are due fori alle due estremità della piastra da parete (1). Usare la livella a bolla d'aria in dotazione (4) per assicurarsi che la piastra da parete (1) sua perfettamente livellata.
2. Praticare i pre-fori a una profondità minima di 55 mm con una punta da trapano da 4,5 mm. Se il supporto deve essere installato su una superficie di legno duro potrebbe essere necessario praticare fori di diametro leggermente magiore e più profondi.
3. Posizione are le rondelle (W-C) sulle viti di trazione (W-A). Fissare la piastra da parete (1) alla parete con le viti a testa esagonale (W-A).

Opzione B: installmenta una parete in muratura (Figura E)

Assicurarsi che lo spessore effettivo del calcestruzzo/mattone sia di almeno 35mm in corrispondenza di ciascun foro.

Forare solo calcestruzzo/mattoni duri. Non praticare fori in corrispondenza dei giunti di malta.

1. Segnare almeno quattro fori di fissaggio servendosi della piastra da parete (1) come riferimento. Posizione are due fori alle due estremità della piastra da parete (1). Usare la livella a bolla d'aria in dotazione (4) per assicurarsi che la piastra da parete (1) sua perfettamente livellata.
2. Praticare i fori a una profundità minima di 60 mm con una punta da trapano da 10mm .Dopo aver forato la parete rimuovere eventuali detriti dai fori.

3. Inserire a fondo un tassello per calcestruzzo (W-B) in ciascun foro. Se necessario, picchietare il tassello con un martello.

4. Posizione are le rondelle (W-C) sulle viti a testa esagonale (W-A). Fissare la piastra da parete (1) alla parete utilizzato le viti a testa esagonale (W-A).

Fissaggio dei bracci di sostegno al teilevisore (Figura F)

1. Con l'aiuto di una seconda persona, appoggiare il teilevisore a faccia in giù su una superficie morbida in modo da non graffiare lo schermo. Controllare il retro del teilevisore per individuare lo schema di montaggio VESA appropriato.

Non appoggiare il tevisore a faccia in giù su un ripiano più piccolo del tevisore stesso, perchéosi facendo s potrebbe incrinare o danneggiare lo schermo dell'apparecchio.

1. Passare in rassegna le viti in dotazione (M-A, M-B, M-C) fino a trovare quale della misura corretta per i fori di fissaggio presenti sul retro del televisione. Provar se è possibile stringere le viti a mano per almeno tre giri completi. Per il momento non serrare completeness le viti.

Se si avverte resistenza nelle si ruota la vite, fermarsi immediatamente e scegliere una vite più corta. Forzare una vite troppo grande in un foro potrebbe danneggiare il teilevisore (vedere la Figura G)

1. Una volta selezionate le viti della misura corretta, rimuovere le viti dal tevisore.

Se nessuna delle viti in dotazione dovesse andare bene per il proprio tevisore, rivolgersi al proprio ferramenta di fiducia per richiedere le viti e le rondelle adatte.

1. Posizione are delicatamente i bracci di fissaggio (2) sul retro del teilevisore. Se la parte posteriore del teilevisore è curva o incassata, potrebè essere necessario utilizzato uno o più dei distanziatori in dotazione (M-E, M-F). Quando si utilizes un distanziatore potrebbeanche essere necessario usare una vite più lunga. Si tengapresente che la vite deve sempre poter compiere almeno tre giri completi (vedere la Figura G).

2. Posizione are le rondelle (M-D) sulle viti scelte in precedenza. Fissare i bracci di sostegno (2) al tevisore con le viti. Non stringere eccessiva-mente le viti, in quanto ciò potrebbe causare danni al tevisore.

Montaggio del teilevisore alla parete (Figura H)

1. Con l'aiuto di una seconda persona, sollevare con cautela il teilevisore e agganciare i bracci (2) sulla parte superiore della piatra da parete (1). Si noti che sono disponibili tre opzioni di altezza dei bracci di sostegno (2) tra cui scegliere.
2. Tirare delicatamente verso il basso le cordicelle di sblocco (3) sui bracci di sostegno (2) per aprire le serrature.
3. Abbassare lentamente la parte inferiore del teilevisore finché la parte inferiore del braccio di sostegno (2) si incastrera nella parte inferiore della piastra da parete (1). Rilasciare le cordicelle di sblocco (3) per fissare il teilevisore sulla piastra da parete (1).
4. Per smontare il tevisore alla piastra da parente, tirare leggermente le cordicelle di sblocco (3) per rilasciare i bracci di sostegno (2). Con l'aiuto di una seconda persona, tirare la parte inferiore del tevisore leggermente in avanti e poi sollevare il tevisore alla piastra da parente (1).

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquirevo originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile e stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali

Cio costituise l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commercialis e idoneita per uno scopo particolare. In nessun caso VONROC sara responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
