MANUAL DE USUARIO TM501XX Vonroc

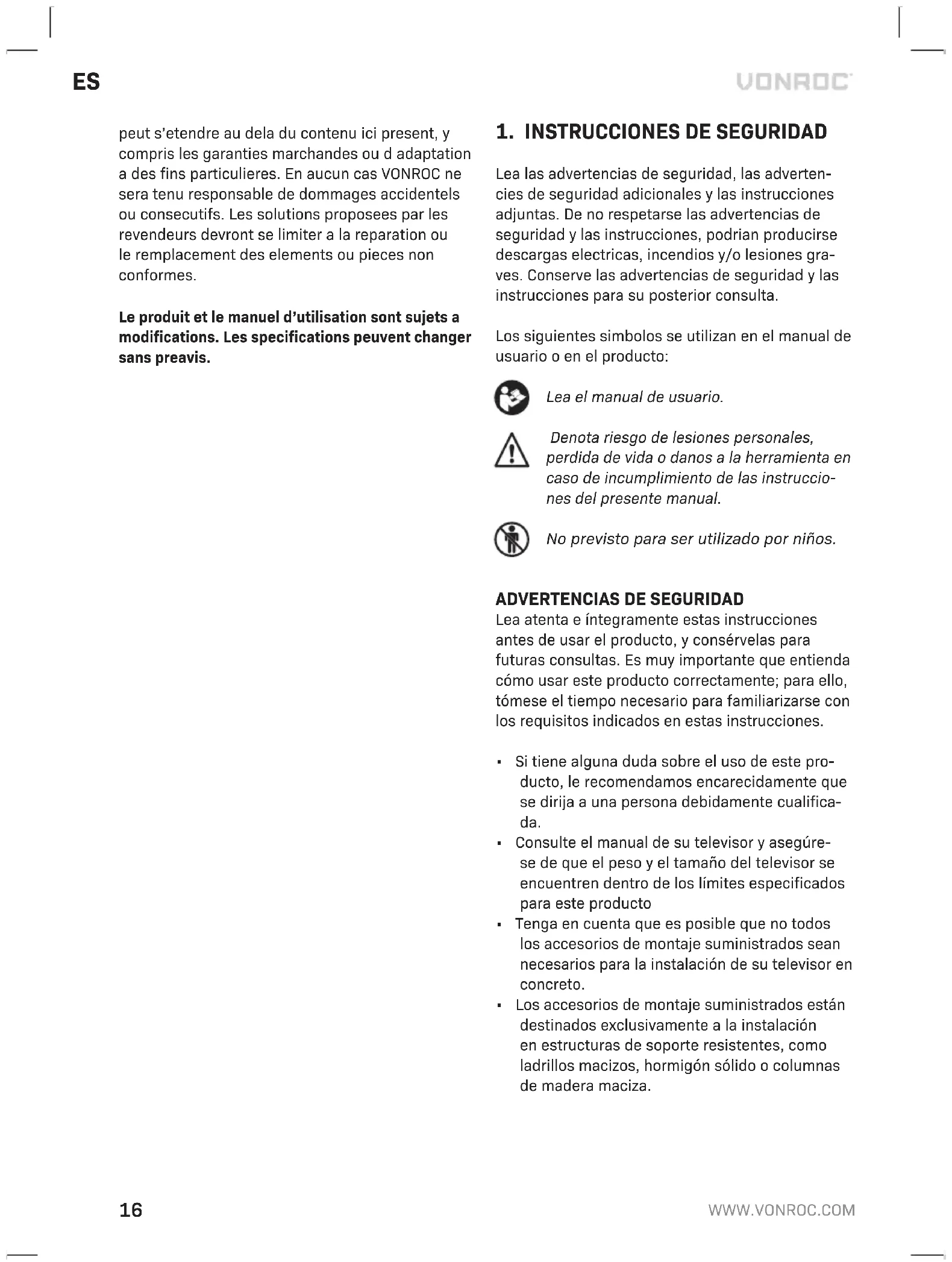

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adiconiales y las instructaciones adjuntas. De no respetarse las advertencias de seguridad y las instructiones, podrian producirse descargas electricas, incendios y/o lesiones graves. Conserve las advertencias decurity y las instructiones para su posterior consulta.

Los siguientes simbolos se realizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Denota riesgo de lesiones personales, perdida de vida o danos a la herramipta en caso de incumplimiento de las instrucciones del presente manual.

No previsto para serutilizzato por niños.

ADVERTENCIAS DE SEGURIDAD

Lea atenta e integramente estas instrucciones antes de usar el producto, y conservelas para futuras consultas. Es muy importante que entienda como usar este producto correctamente; paraarlo, temese el tiempo necessario para familiarizarse con los requisitos indicados en estas instrucciones.

• Si tiene una duda sobre el uso de este producto, le recomendamos encarecidamente que se dirija a una persona debidamente cautifica.
• Consulte el manual de su televisor y asegúre-se de que el peso y el tiempo del televisor se.Encuentren dentro de los limites什么样os para este producto
• Tenga en cuenta que es possible que no todos los accesorios de montaje suministrados Sean necessarios para la instalacion de su teovisor en concreto.

• Los accesos de montaje suministrados están destinados exclusivamente a la instalación enestructuras de soporte resistentes, como ladrillos macizos, hormigón solido o columnas de madera maciza.

• INFORMACION SOBRE EL PRODUCTO

Modelo n.° TM501XX
Dimensiones 660 x 435mm
Distancia de la pared 34mm
Peso 1,6kg
Peso máximo. de pantalla soporteado 60kg
Diagonal de pantalla soporteada 37" a 85"
Patrones VESA soportados 600 x 400
	400 x 400
	400 x 300
	400 x 200
	300 x 300
	300 x 200
	200 x 200

DESCRIPCION

1. Soporte de pared
2. Brazo de soporte del teovisor
   3.LlaveAllen
3. Nivel de burbuja
4. Kit de ferreteria

3.INSTITUCION

Antes de la instalación

Antes de la instalacion, compruebe que su televator sea compatible con este soporte de pared.

Asegürese de que la pared de apoyo sea capaz de soportar el peso de este soporte de pared más del televator.

Fijar la plac a la pared

Elija la-option A o B en función de la construcción de su pared.

Opacion A: Instalacion en paneles de yeso con soportes de madera (Figura D)

Si va a instalar este soporte de pared para TV realizando este método, deben extender la placá de pared a工程技术 de 2 montantes de pared. No fije la placá de pared a un solo montante por el centro de la placá.

1. Localice el centro entre los dos montantes de madera adjacentes utilizing un localizador deestructuras.

Hay que utilizar el centro del montante para que la madera no se agriete o se parta durante la instalacion.

1. Marque, como个小imo, quatre orificios de montaje en el centro de los montantes, utilizing la placac de pared como guia. Haga dos orificios en cada extremo de la placac de pared (1).Utilice el nivel de burbuja (4) suministrado para comprobar que la placac de pared (1) quede nivelada.
2. Taladre previamente los orificios a una profundidad minima de 55mm utilizing una broca de 4,5mm . Si la instalacion es en madera dura,可以更好 sernecessary un diametro un poco mas grande y más profundidad.
3. Coloque las arandelas (W-C) en los tirafondos (W-A). Fije la placac de pared (1) a la pared con los tirafondos (W-A).

Oportun B: Instalacion en mamposteria (Figura E)

Compruebe que la pared de hormigón/ ladrillo sobre el edefectue cada orificio tenga un espesor minimo de 35 mm.

Perfore únicamente hormigón o ladrillos solidos. No perfore las juntas de mortero.

1. Marque, como个小imo, quatre orificios de montaje usingo la placac de pared (1) como guia. Haga dos orificios en cada extremo de la placac de pared (1).Utilice el nivel de burbuja (4) suministrado para comprobar que la placac de pared (1) quede nivelada.
2. Perfore previamente los orificios a una profundidad minima de 60~mm utilizing una BROCA de mampostería de 10~mm . Limpie los orificios afterwards de perforar.

3. Introduzca a fondo un anclaje de hormigón (W-B) en cada orificio. Golpee el anclaje con un martillo, si esnecessary.

4. Coloque las arandelas (W-C) en los tirafondos (W-A). Fije la placac de pared (1) a la pared con los tirafondos (W-A).

Fijar los brazos de montaje al televisor (Figura F)

1. Con latips de other persona, colque el televisor boca abajo sobre una superficie blanda, para no rayar la pantalla. Controle la parte trasera del televisor para encontrar el patron de montaje adecuado.

No coloque el televisor boca abajo sobre una mesa másPICUEña que el propio televisor; si lo hace, la pantalla del televisor se pueda rayar o dañar.

1. Busque entre los tornillos suministrados (M-A, M-B, M-C) los del tiempo correcto que se adapten a los orificios de montaje de la parte trasera de su telector. Compruebe si los tornillos peuvent aplotarse a mano tres vueltas completas, como minimum. No apriete aun del todo los tornillos.

Si nota resistencia al girar el tornillo, debe detenerse inmediamente y seleccionar un tornillo mas corto. Forzar un tornillo demasiado grande possible dañar el televator (consulte la figura G).

1. Saque los tornillos del teovisor après de elegir el時間 de tornillo correcto.

Consulte a su proveedor local de ferreteria para Obtener las arandelas y los tornillos correctos, si ninguno de los tornillos suministrados es apto para su teovisor.

1. Coloque con cuidado los brazos de montaje (2) en la parte trasera del televisor. Si la parte trasera de su televisor es curva o está empotrada, pueda que tenga que utiliser uno or various de losSeparatedores suministrados (M-E, M-F). Si deben usar un espaciador, es possible que también tenga que usar un tornillo mas长大o. Tenga en cuenta que el tornillo debe poder girar siempre al menos tres vueltas completas (consulte la figura G).

2. Coloque las arandelas (M-D) en los tornillos seleccionados previamente. Fije los brazos de montaje (2) al televisor con los tornillos. No apriete excessivamente los tornillos, si lo hace poder darar el televisor.

Fijar el televator a la pared (Figura H)

1. Con lawendung de另一a persona, levante con cuidado el televisor y enganche los brazos (2) sobre la parte superior de la plac de pared (1). Tenga en cuenta que los brazos de montaje (2) tienen tres options de alta.
2. Tire suavamente hacía abajo las cuerdas de desbloqueo (3) de los brazos de montaje (2) paraAbrirlosbloqueos,para que quedenlistos.
3. Baje lentamente la parte inferior del televisor hasta que la parte inferior del brazo de montaje (2) encaje en la parte inferior de la placar de pared (1). Suelte las cuerdas de desbloqueo (3) para fjar el televisor en la placar de pared (1).
4. Para SACAR el Televisor de la placacpared, tire suavamente de las cuerdas de desbloqueo (3) para liberar los brazos de montaje (2).Con la ].auda de una segunda persona, tire de la parte inferior del televisor ligeramente hacia delante y despues levante el televisor de la placacpared 1

CONDICIONES DE GARANTIA

Los productos VONROC han sido desarrollados con los mas altos estandares de calidad y VONROC garantiza que estan exentes de defectos relacionados con los materiales y la fabricacion durante el periodo legalmente estipulado, aatar desde la Fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricacion durante este periodo, pongase directamente en contacto VONROC.

La presente garantia se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la maquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado Incorrectamente su mantenimiento.
• Si se han utilisé piezas de repuestos no originales.

La presente constituya la unica garantia implicita y explicita que offre la compania. No existen除外 garantias explicitas o implicitas que exceedan las citadasquiry,incluidaslasgarantias implicitas de commerciaridad e idoneidadeparauna finalidad en especial.VONROC no sera considerada responsable en ningun caso por danos incidentales o consecuerentes.

Los recursos a disposicion de los distribuidores se limitan a la reparacion o a la sustitución de las unidades o piezas no conformes.

El producto y el manual de usuario estaan susertos a variaciones. Las specifications peuvent variarse sin previo aviso.
