Märke	RYOBI
Modell	One+ R18DDAG
Produkttyp	Sladdlös borrskruvdragare
Strömförsörjning	Litiumjonbatteri 18 V (One+-serien)
Chuckkapacitet	13 mm max
Chucktyp	Självspännande
Antal hastigheter	2 (växelväljare)
Momentinställning	Ja, med inställningsring
Rotationsriktning	Reversibel (höger/vänster)
Variabel hastighet	Ja (avtryckare)
Inbyggd belysning	LED
Driftstemperaturområde	0 °C till 40 °C
Förvaringstemperaturområde	0 °C till 40 °C
Batterikompatibilitet	RYOBI One+ 18 V
Batteri ingår	Nej (säljs separat)
Laddare ingår	Nej (säljs separat)
Avsedd användning	Borrning (trä, metall, plast) och skruvdragning/lossning
Underhåll	Rengör med en ren trasa, undvik lösningsmedel
Smörjning	Behövs inte (livstidssmord)
Reparationer	Endast av auktoriserad serviceverkstad
Garanti	24 månader (kan förlängas online)

Vanliga frågor - One+ R18DDAG RYOBI

Hur använder jag växelväljaren på min RYOBI One+ R18DDAG skruvdragare?

Växelväljaren låter dig välja mellan två hastigheter. Hastighet 1 (låg) ger högt vridmoment för skruvdragning, medan hastighet 2 (hög) är lämplig för borrning. För att växla, vrid på väljaren som sitter ovanpå verktyget. Se till att verktyget är stoppat innan du växlar.

Hur ställer jag in åtdragningsmomentet?

Vrid på momentinställningsringen bakom chucken. Siffrorna på ringen anger momentnivån. En låg inställning gör att du kan skruva utan att skada materialet, medan en hög inställning är lämplig för borrning. Borsymbolen motsvarar borrläget där maximalt moment överförs.

Hur vänder jag rotationsriktningen?

Använd rotationsriktningsväljaren ovanför avtryckaren. Tryck den åt vänster för medurs rotation (skruvdragning) eller åt höger för moturs rotation (lossning). Tvinga inte väljaren när verktyget är igång.

Vilket batteri ska jag använda med R18DDAG?

Denna skruvdragare är kompatibel med alla batterier i RYOBI One+ 18 V-serien. Använd RYOBI litiumjonbatterier för bästa prestanda. Använd inte andra märken.

Hur rengör jag min RYOBI skruvdragare?

Rengör verktyget med en ren, torr trasa. Använd inte lösningsmedel eller kemikalier som kan skada plastdelarna. Använd en mjuk borste för svåråtkomliga områden. Håll ventilationsöppningarna rena.

Vad gör jag om mitt batteri läcker?

Om ett batteri läcker, undvik kontakt med vätskan. Använd skyddshandskar och lägg batteriet i en plastpåse. Kontakta din lokala återvinningscentral. Försök inte ladda ett batteri som läcker.

Vad är garantin för RYOBI One+ R18DDAG skruvdragaren?

Den lagstadgade garantin är 24 månader från inköpsdatum. Du kan förlänga garantin till 36 månader genom att registrera ditt verktyg på www.ryobitools.eu inom 30 dagar efter köpet. Garantin täcker tillverknings- och materialfel.

Kan jag borra i metall med denna skruvdragare?

Ja, denna skruvdragare är avsedd för borrning i trä, metall och plast. Använd en lämplig borr (snabbstål för metall). Börja med låg hastighet och applicera måttligt tryck. För metall, använd skärvätska om det behövs.

Var kan jag hitta reservdelar till mitt verktyg?

Reservdelar måste tillhandahållas av en auktoriserad RYOBI-serviceverkstad. Se listan över auktoriserade centra på http://fr.ryobitools.eu/header/service-and-support/service-agents. Använd endast originaldelar för att garantera säkerheten.

Hur förlänger jag batteriets livslängd?

Förvara batteriet på en torr och sval plats (mellan 0 °C och 20 °C). Ladda det innan det är helt urladdat. Undvik djupa urladdningar. Använd endast medföljande RYOBI-laddare. Lämna inte batteriet inkopplat efter full laddning.

BRUKSANVISNING One+ R18DDAG RYOBI

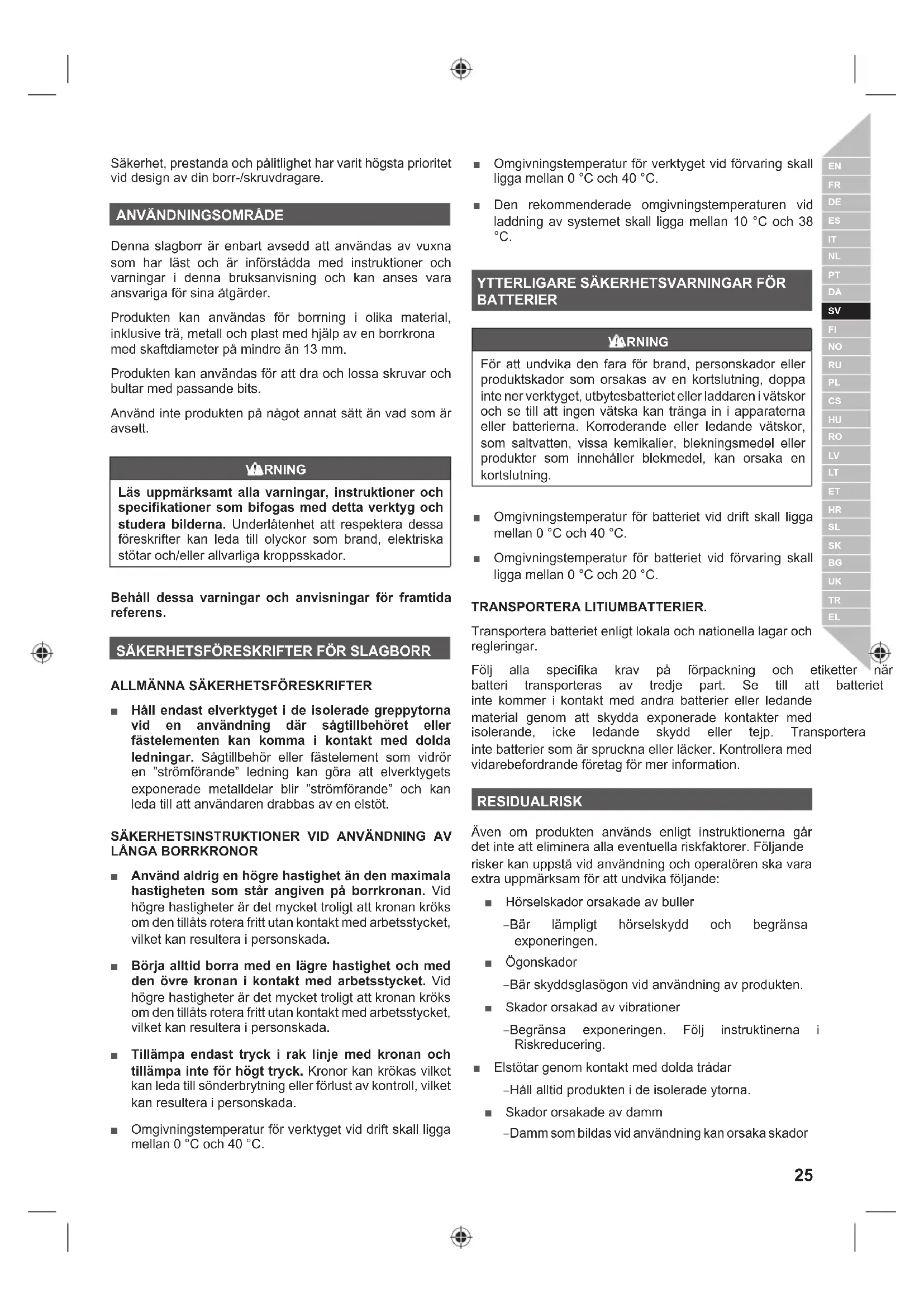

Säkerhet, prestanda och pålitlighet har varit högsta prioritet vid design av din borr-/skruvdragare.

ANVÄNDNINGSOMRÅDE

Denna slagborr är enbart avsedd att användas av vuxna som har läst och är införstådda med instruktioner och varningar i denna bruksanvisning och kan anses vara ansvariga för sina åtgärder.

Produkten kan användas för borning i olika material, inklusive trä, metall och plast med hjälp av en borrkrona med skaftdiameter på mindre än 13 mm.

Produkten kan användas för att dra och lossa skruvar och bultar med passande bits.

Använd inte produkten på något annat sätt än vad som är avsett.

WARNING

Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behåll dessa varningar och anvisningar för framtida referens.

SÄKERHETSFÖRESKRIFTER FÖR SLAGBORR

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Håll endast elverktyget i de isolerade grepytorna vid en användning där sågtillbehöret eller fästelementen kan komma i kontakt med dolda ledningar. Sågtillbehör eller fästelement som vidrör en "strömförande" ledning kan göra att elverktygets exponerade metalldelar blir "strömförande" och kan leda till att användaren drabbas av en elstöt.

SÄKERHETSINSTRUKTIONER VID ANVÄNDNING AV LÅNGA BORRKRONOR

■ Använd aldrig en högre hastighet än den maximala hastigheten som står angiven på borrkronan. Vid högre hastigheter är det mycket troligt att kronan kröks om den tillåts rotera fritt utan kontakt med arbetsstycket, vilket kan resultera i personskada.
Börja alltid borra med en lägre hastighet och med den övre kronan i kontakt med arbetsstycket. Vid högre hastigheter är det mycket troligt att kronan kröks om den tillåts rotera fritt utan kontakt med arbetsstycket, vilket kan resultera i personskada.
- Tillämpa endast tryck i rak linje med kronan och tillämpa inte för högt tryck. Kronor kan krökas vilket kan leda till sönderbrytning eller förlust av kontroll, vilket kan resultera i personskada.
■ Omgivningstemperatur för verktyget vid drift skall ligga mellan 0 °C och 40 °C.

■ Omgivningstemperatur för verktyget vid förvaring skall ligga mellan 0 °C och 40 °C.
Den rekommenderade omgivningstemperaturen vid laddning av systemet skall ligga mellan 10 °C och 38 °C.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

WARNING

För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

■ Omgivningstemperatur för batteriet vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för batteriet vid förvaring skall ligga mellan 0 °C och 20 °C.

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifika krav på förpackning och etiketter när batteri transporteras av tredje part. Se till att batteriet inte kommer i kontakt med andra batterier eller ledande material genom att skydda exponerade kontakter med isolerande, icke ledande skydd eller tejp. Transportera inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

■ Hörselskador orsakade av buller
-Bär lämpligt hörselskydd och begränsa exponeringen.
- Ögonskador
-Bär skyddsglasögon vid användning av produkten.
■ Skador orsakad av vibrationer
-Begränsa exponeringen. Följ instruktinerna i Riskreducering.

■ Elstötar genom kontakt med dolda trådar

-Håll alltid produkten i de isolerade ytorna.

■ Skador orsakade av damm
–Damm som bildas vid användning kan orsaka skador

på andningsvägarna. Bär lämplig ansiktsmask med filter som skyddar mot partiklar från det material som bearbetas.

RISKMINSKNING

Det finns rapporter om att vibrationer från h verktyg kan bidra till ett tillständ som kallas Raynauds syndrom för vissa personer. Symptomen brukar vara att det sticker i fingrarna och att de domnar bort; fingrarna kan också bli vita, särskilt vid kyla. Ärftliga faktorer, kyla och fukt, diet, rökning och arbetsrutiner tros alla bidra till att orsaka dessa symptom. Det finns förebyggande åtgärder som du kan vidta för att försöka minska vibrationernas påverkan:

Håll dig varm när du arbetar i kallt väder. Använd handskar för att hålla kvar värmen i händer och handleder. Kyla har rapporterats som en viktig del i utvecklandet av Raynauds syndrom.
- Träna och rör på dig efter varje användningstillfälle för att öka blodcirkulationen.
■ Ta ofta pauser från arbetet. Begränsa tiden du utsätter dig varje dag.

Upphör omedelbart om du upplever några av dessa symptomer och uppsök din läkare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

1. Växelväljare
2. Justeringsring för åtdragningsmoment
3. Nyckellös chuck
4. Rotationsriktningsväljare
5. Reglage för variabel hastighet
6. LED
7. Förvaring av bits
8. Borrbit
9. Batteriport
10. Handtag, isolerad greppyta

UNDERHÅLL

WARNING

Produkten får aldrig anslutas till strömkälla undre montering, justeringar, rengöring, underhåll eller produkten inte används. Fränkoppling av produkten förhindrar uppstart av misstag vilket kan orsaka allvarliga skador.

■ Använd endast identiska originaldelar när du servar

maskinen. Användning av andra delar kan orsaka fara eller produktskada.

■ Undvik att använda lösningsmedel vid rengöring av plastdelar. Flertalet plaster kan skadas vid användning av vissa lösningsmedel som säljs i affärerna. Använd
dhalina rena dukar för att avlägsna smuts och koldamm.

Låt aldrig bromsvätska, bensin, petroleumbaserade produkter, penetrerande oljor och liknande komma i kontakt med plastdelar. Dessa ämnen innehåller kemiska produkter som kan skada, försvaga eller förstöra plasten.
■ Använd alltid skyddsglasögon när du använder verktyget eller när du blåser damm. Använd en ansiktsmask om det dammar mycket.
För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter.

SMÖRJNING

Alla lager i produkten har smorts med tillräcklig mängd högklassig smörjmedel för produktens livslängd under normala driftsförhållanden. Därför behövs ingen ytterligare smörjning.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

SYMBOLER

Säkerhetsvarning

CE-överensstämmelse

V Volt

Likström

min^-1

Antal varv eller rörelser per minut

Chuckkapacitet

Ingen belastningshastighet

r

EurAsian överensstämmelsesymbol

Läs instruktionerna ordentligt innan start av maskinen.

Ukrainskt märke för överensstämmelse

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

SYMBOLER I MANUALEN

Notera

Delar och utrustning säljs separat

Maximum vridmoment

Vridmoment, minsta

Hastighet, minsta

Hastighet, maximum

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

WARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller måttlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

Vibrationsnivåerna som uppges i det här dokumentet har uppmäts i enlighet med ett standardiserat test som beskrivs i EN62841 och som kan användas för att jämföra verktyg. Det kan användas som en preliminär bedömning av den vibration som användaren utsätts för. De deklarerade vibrationsvärdena motsvarar de som uppstår när verktyget används i sitt huvudsyfte. Om verktyget används i andra syften, med andra tillbehör eller om verktyget är dåligt underhålet kan vibrationsnivåerna vara annorlunda. Det kan kraftigt öka vibrationsnivåerna över den totala arbetsperioden.

En uppskattning av vibrationsnivåerna som användaren utsätts för ska också ta hänsyn till de stunder då verktyget är avstängt och när det går på tomgång. Detta kan kraftigt minska vibrationsnivåerna över den totala arbetsperioden. Andra säkerhetsåtgårder som kan skydda användaren från effekterna av vibrationer är: underhällning av verktyget och tillbehören, hålla händerna varma och organisera arbetssättet.

FI VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, täcks den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från ^1 . det datum då produkten köptes. Detta datum måste dokumenteras på en faktura eller annat köpbevis. Produkten är utformad och avsedd för konsumenter och privat bruk. Därmed tillhandahålls ingen garanti vid yrkesmässigt eller kommersiellt bruk. 2.

2. Det finns möjlighet att förlänga garantiperioden för en del av utbudet för elverktyg (AC/DC) under den period som anges ovan genom att använda registreringen på webbplatsen www.ryobitools.eu. De verktyg som är berättigade till en förlängning av garantiperioden visas tydligt butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade verktyg online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformulåret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvittot för registreringen som skickas ut via e-post och originalfakturan som visar köpdatumet kommer att gälla som bevis för den förlängda garantin.

3. Garantin täcker alla produktdefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är begränsad gållande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller följdskador. Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte:

– eventuella skador på produkten som uppstått till följd av felaktigt underhåll

– produkter som har ändrats eller modifierats

produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort

– eventuella skador som uppstått till följd av att bruksanvisningen inte efterföljts

- alla icke CE-produkter

- eventuella produkter som har försökts repareras av en icke-kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

– eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen

- olämplig användning, överbelastning av verktyget

– användningen av icke-godkända tillbehör eller delar

- tillbehör till elverktyg som medföljde verktyget eller köpts separat. Sådana undantag inkluderar men är inte begränsat till skruvmejselbits, borrbits, slipskivor, sandpapper, blad och sidoskena

- Komponenter (delar och tillbehör) är föremål för naturligt slitage inklusive men inte begränsat till service- och underhållssatser, kolborstar, kullager, chuck, tillbehör eller tillhörande SDS-borrit, strömsladd, hjälphandtag, transportväskä, slipplatta, dammpåse, dammutblåsrör, filbrickor, stift och fjädrar till mutterdragare osv.

1. Vid service måste produkten skickas eller uppvisas för en RYOBI-auktoriserad servicestation som står angiven för varje land i följande adresslista över servicestationer. I vissa länder tar din lokala RYOBI-återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. Når en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, 5. markeras med avsändarens adress samt en kort beskrivning av felet.

2. En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte en förlängning eller förnyelse av garantiperioden. Utbyta delar eller verktyg blir vår egendom. I vissa länder måste leveranskostnader eller porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade

3. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Island, Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länder, kontakta din auktoriserade RYOBI-återförsäljare för att avgöra om en annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till http://se.ryobitools.eu/header/service-and-support/service-agents.

FI RYOBI®-TAKUUN SOVELTAMISEHDOT

Härmed deklarerar vi att produkterna

Slagborr

Märke: RYOBI

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 62841-1:2015, EN 62841-2-1:2018, EN 55014-1:2017, EN 55014-2:2015

RoHS-dokumentation sammanställd enligt EN IEC 63000:2018

Todd Chipner

Teknisk chef, CPT-kvalitet samt regelverk och säkerhet för Asien

Godkänd att sammanställa den tekniska filen:
