BRUKSANVISNING TX612TG Texas

Varning: Se upp för roterande knivar! Läs noga igenom bruksanvisningen innan du använder maskinen.

Använd hörselskydd och skyddsglasögon.

Använd skyddshandskar.

Använd skor med halkskydd.

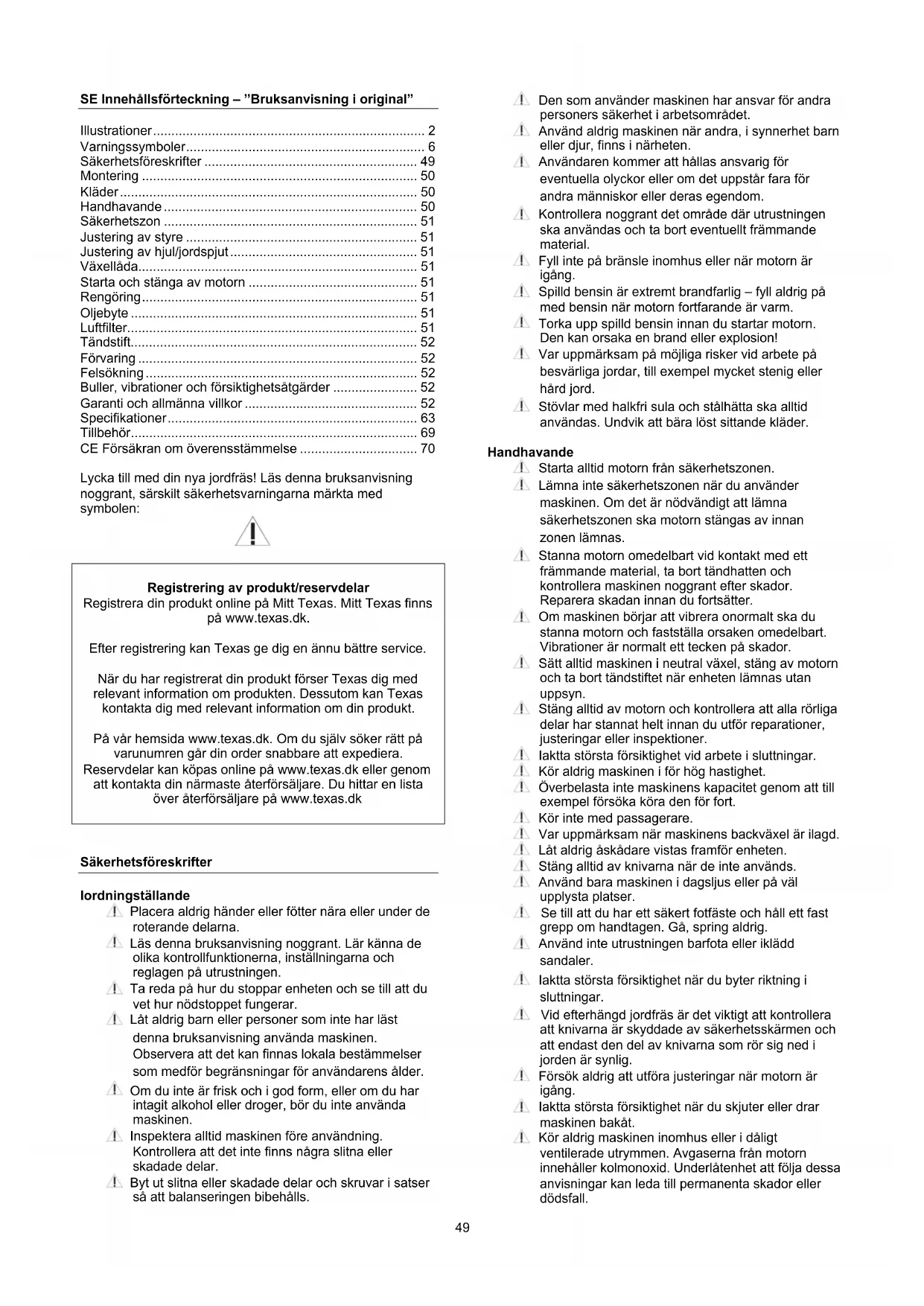

Registrering av produkt/reservdelar Registrera din produkt online på Mitt Texas. Mitt Texas finns på www.texas.dk. Efter registrering kan Texas ge dig en ännu bättre service. När du har registrerat din produkt förser Texas dig med relevant information om produkten. Dessutom kan Texas kontakta dig med relevant information om din produkt. På vår hemsida www.texas.dk. Om du själv söker rätt på varunumren går din order snabbare att expediera. Reservdelar kan köpas online på www.texas.dk eller genom att kontakta din närmaste återförsäljare. Du hittar en lista över återförsäljare på www.texas.dk

Säkerhetsföreskrifter Iordningställande Placera aldrig händer eller fötter nära eller under de roterande delarna. Läs denna bruksanvisning noggrant. Lär känna de olika kontrollfunktionerna, inställningarna och reglagen på utrustningen. Ta reda på hur du stoppar enheten och se till att du vet hur nödstoppet fungerar. Låt aldrig barn eller personer som inte har läst denna bruksanvisning använda maskinen. Observera att det kan finnas lokala bestämmelser som medför begränsningar för användarens ålder. Om du inte är frisk och i god form, eller om du har intagit alkohol eller droger, bör du inte använda maskinen. Inspektera alltid maskinen före användning. Kontrollera att det inte finns några slitna eller skadade delar. Byt ut slitna eller skadade delar och skruvar i satser så att balanseringen bibehålls. Den som använder maskinen har ansvar för andra personers säkerhet i arbetsområdet. Använd aldrig maskinen när andra, i synnerhet barn eller djur, finns i närheten. Användaren kommer att hållas ansvarig för eventuella olyckor eller om det uppstår fara för andra människor eller deras egendom. Kontrollera noggrant det område där utrustningen ska användas och ta bort eventuellt främmande material. Fyll inte på bränsle inomhus eller när motorn är igång. Spilld bensin är extremt brandfarlig – fyll aldrig på med bensin när motorn fortfarande är varm. Torka upp spilld bensin innan du startar motorn. Den kan orsaka en brand eller explosion! Var uppmärksam på möjliga risker vid arbete på besvärliga jordar, till exempel mycket stenig eller hård jord. Stövlar med halkfri sula och stålhätta ska alltid användas. Undvik att bära löst sittande kläder. Handhavande Starta alltid motorn från säkerhetszonen. Lämna inte säkerhetszonen när du använder maskinen. Om det är nödvändigt att lämna säkerhetszonen ska motorn stängas av innan zonen lämnas. Stanna motorn omedelbart vid kontakt med ett främmande material, ta bort tändhatten och kontrollera maskinen noggrant efter skador. Reparera skadan innan du fortsätter. Om maskinen börjar att vibrera onormalt ska du stanna motorn och fastställa orsaken omedelbart. Vibrationer är normalt ett tecken på skador. Sätt alltid maskinen i neutral växel, stäng av motorn och ta bort tändstiftet när enheten lämnas utan uppsyn. Stäng alltid av motorn och kontrollera att alla rörliga delar har stannat helt innan du utför reparationer, justeringar eller inspektioner. Iaktta största försiktighet vid arbete i sluttningar. Kör aldrig maskinen i för hög hastighet. Överbelasta inte maskinens kapacitet genom att till exempel försöka köra den för fort. Kör inte med passagerare. Var uppmärksam när maskinens backväxel är ilagd. Låt aldrig åskådare vistas framför enheten. Stäng alltid av knivarna när de inte används. Använd bara maskinen i dagsljus eller på väl upplysta platser. Se till att du har ett säkert fotfäste och håll ett fast grepp om handtagen. Gå, spring aldrig. Använd inte utrustningen barfota eller iklädd sandaler. Iaktta största försiktighet när du byter riktning i sluttningar. Vid efterhängd jordfräs är det viktigt att kontrollera att knivarna är skyddade av säkerhetsskärmen och att endast den del av knivarna som rör sig ned i jorden är synlig. Försök aldrig att utföra justeringar när motorn är igång. Iaktta största försiktighet när du skjuter eller drar maskinen bakåt. Kör aldrig maskinen inomhus eller i dåligt ventilerade utrymmen. Avgaserna från motorn innehåller kolmonoxid. Underlåtenhet att följa dessa anvisningar kan leda till permanenta skador eller dödsfall.50

Bensinsäkerhet Iaktta största försiktighet när du hanterar bensin. Bensin är extremt brandfarligt och ångorna är explosiva. Det kan uppstå allvarliga personskador om du spiller bensin på dig själv eller dina kläder. Skölj genast huden och byt kläder omedelbart! Använd endast en godkänd bensinbehållare. Använd inte en läskflaska eller liknande! Släck alla cigaretter, cigarrer, pipor och andra antändningskällor. Fyll aldrig på bränsle i maskinen inomhus. Låt motorn svalna innan tankning. Fyll inte tanken mer än 2,5 cm under påfyllarens botten så att det finns utrymme för bränslet att expandera. Se till att tanklocket är ordentligt påskruvat efter tankning. Använd aldrig låsfunktionen på bensinpistolen vid påfyllning. Rök inte vid tankning. Fyll aldrig på bränsle inomhus eller där bensinångor kan komma i kontakt med en antändningskälla. Håll bensin och motor på avstånd från apparater, lampor, utegrillar, elektriska apparater, elverktyg och så vidare. Om bränsletanken ska tömmas måste detta ske utomhus. Underhåll och förvaring Stäng av motorn när du utför underhåll och rengöring, vid byte av verktyg och vid transport på andra sätt än med egen kraft. Kontrollera regelbundet att alla skruvar och muttrar är åtdragna. Efterspänn vid behov. Motorn ska ha svalnat helt innan förvaring inomhus eller vid övertäckning. Om maskinen inte används under en längre period, se instruktionerna i denna bruksanvisning. Underhåll och byt ut säkerhets- och instruktionsdekaler vid behov. Använd bara reservdelar eller tillbehör i original. Vid underlåtenhet att använda originaldelar eller originaltillbehör bortfaller garantin. Byt ut defekta ljuddämpare. Övrigt Växlarna levereras smorda. Kontrollera dock att alla delar är korrekt smorda före varje användning. Motorn levereras utan påfylld motorolja. Fabriksmonterade styrreglage, till exempel kopplingskablar monterade på handtaget, får inte tas bort eller exponeras. Töm endast bensintanken utomhus. Bensin är extremt brandfarligt och ångorna är explosiva. Kontrollera att maskinen är ordentligt fastspänd vid transport på en lastbil med flak osv. Minska gastillförseln vid avstängning av motorn och stäng bränsleventilen. På grund av vibrationer rekommenderas det att ta en paus var 30:e minut för att undvika utmattning i armar och vita fingrar.

Montering Följ montering steg för steg i figur: (Faktisk modell kan variera från de visade bilderna.)

1. Förpackningen innehåller:

A. Mellanknivar B. Jordfräs med kopplingsgrepp och hjul. C. Knivar, yttre D. Sidoskärm E. Övre styre (endast TX602/TX612) F. Jordspjut G. Stötfångare H. Beslag till övre styre (endast TX602/TX612)

Montera det nedre styret. Använd de medföljande beslagen och bultarna. Montera det övre styret. Använd den medföljande monteringssatsen, som visat på bilden.

3. Endast för modell TX602/TX612:

Montera det övre styret i beslaget (1-H) och dra åt handhjulet. OBS! Se till att bulten går genom fjädern.

4. Montera kopplingshandtaget som visat på bilden.

5. Montera sidoskärmarna med hjälp av de medföljande

bultarna och muttrarna. Observera att sidoskärmarna ska gå in under karossen.

6. Fastgör stötfångaren med hjälp av bultar och muttrar.

Montering av panelen på styret. Detta avsnitt gäller endast modellerna TX602B och TX612TG I figur 13 visas och beskrivs delarna till panelen i styret. A. Plastpanel. B. Styre. C. Gasspak. D. Skruv till gasspak. E. Skruvhål för montering på styret. Ihopmontering Börja med att montera gasspaken (C) med de 2 medföljande skruvarna (D) på baksidan av panelen (A). Därefter ska panelen (A) skruvas fast på styret (B) i skruvhålen (E) med hjälp av de medföljande skruvarna som ligger tillsammans med bruksanvisningen. Fyll på olja i motorn. Se avsnittet om oljebyte. Kläder Vid arbete med maskinen ska åtsittande arbetskläder, kraftiga arbetshandskar, hörselskydd och stövlar med halkfri sula och stålhätta bäras. Handhavande Var uppmärksam på att placera maskinen på jämnt underlag före start, med stödhjulen nedsänkta. Före användning ska allt främmande material avlägsnas från arbetsområdet. Sten, glas, grenar och liknande kan skada jordfräsen. Kontrollera vid behov också att alla skruvar är åtdragna på jordfräsen. Starta motorn enligt instruktionerna nedan och var uppmärksam på att inte vara i närheten av maskinens rörliga delar. Flytta aldrig maskinen när motorn är igång.51

Jordfräsen är utformad för att kultivera i trädgårdsland och rabatter. Läs bruksanvisningen noga och gör dig bekant med maskinens funktioner, särskilt vad gäller att starta och stänga av motorn. Fig. 10B: För att använda det svarta handtaget aktiveras först omkopplaren. Genom att luta omkopplaren helt åt höger eller vänster och sedan trycka ner handtaget, kör jordfräsen framåt eller bakåt. För att ändra körriktning, släpp greppet och ställ omkopplaren i den nya önskade riktningen och håll ner handtaget. Var uppmärksam vid användning av backfunktionen. Det är viktigt att området är fritt från hinder. Försök aldrig att backa mot en vägg, ett träd eller andra stationära föremål. Säkerhetszon Vid arbete med maskinen och när motorn är igång får användaren inte lämna säkerhetszonen som markerats med rött i figur 11. Om det är nödvändigt att lämna säkerhetszonen, till exempel för att montera tillbehör, ska motorn stängas av. Jorden ska typiskt köras genom 2–3 gånger i olika riktningar. Använd inte jordfräsen i mycket blöt jord eftersom det då bildas jordklumpar som är svåra att dela sönder. Torr och hård jord kan behöva bearbetas två gånger. Justering av styre Endast TX 602: Fig. 3. Vinkeln på styret kan justeras. Använd de 2 handhjulen på styret. Det finns 3 lägen. Vid transport kan styret vinklas framåt. Var uppmärksam så att kablarna inte kommer i kläm. Justering av hjul/jordspjut Fig. 12. Vid fräsning kan det bli nödvändigt att höja hjulbygeln eftersom den är kopplad till jordspjutet. Använd pedalen till stödhjulen för att justera hjulbygeln/jordspjutet. Det finns 3 inställningar. Jordspjutet är justerbart i olika fräsdjup. Ju djupare jordspjutet sitter, desto djupare arbetar jordfräsens knivar och desto långsammare kör maskinen framåt. Korrekt fräsdjup är viktigt för att underlätta arbetet. Inställningen av jordspjutet varierar med jordförhållandena och vi rekommenderar att du gör flera försök med hur djupt jordspjutet ska vara inställt för att du ska arbeta optimalt i din jordtyp. Växellåda Växellådan är permanent smord vid fabriken, öppna aldrig växellådan! Starta och stänga av motorn KOM IHÅG: Kontrollera alltid motoroljan före start! Oljenivån ska alltid vara mellan min. och max. på oljemätstickan. Efterfyll med SAE-30 olja. Använd endast blyfri E5 bensin i motorn. Överfyll aldrig tanken. Varning: Stå aldrig i den streckade zonen när du startar maskinen! Starta alltid maskinen från den prickade säkerhetszonen. Se fig. 9. Start, se fig. 10

1. Sätt gasreglaget på max.

2. Sätt choken på max. Choken ska flyttas längst till

vänster. Om motorn är varm är det inte nödvändigt att använda choken.

3. Dra långsamt i motorns startsnöre tills du känner

motstånd. Dra sedan med full kraft ut hela startsnöret. Låt aldrig startsnöret löpa tillbaka av sig självt, följ det alltid tillbaka med handen.

4. När motorn har startats ska choken stängas av, minska

därefter lite på gasen (på gashandtaget på styret) Stänga av

1. Flytta gasreglaget till läget ”låg” och låt motorn gå i ca

2. När motorn går på tomgång flyttas gasreglaget till fullt

stopp. Använd verktygslådan under bröstplåten för att förvara verktyg eller liknande. Fig. 8. Det kan förekomma vibrationer i styret vid användning och det är därför lämpligt att ta en paus varje halvtimme. Rengöring Efter användning ska jordfräsen rengöras. Använd en trädgårdsslang för att spola av jord och smuts. Frigör knivaxeln från kvickrot m.m. Serienumret får endast rengöras med en fuktig trasa, då man annars kan riskera att skada serienumret. Använd inte en högtryckstvätt för att rengöra jordfräsen. Oljebyte Oljan ska bytas första gången efter 5 timmar, därefter minst 1 gång per år.

1. Kör motorn i 5 minuter för att värma upp oljan. Detta gör

att den rinner lättare och att oljebytet blir mer fullständigt.

2. Stäng av motorn efter 5 minuter. Ta bort tändhatten. Nu

kan motorns oljeavtappningsplugg tas bort och oljan rinner ut ur motorn. Kom ihåg att ha en lämplig behållare redo. Observera att motorn endast får lutas bakåt med en maximal vinkel på 45 grader. Nu kan oljeavtappningspluggen skruvas tillbaka på sin plats och ny olja fylls på i motorn.

3. Detta görs genom att ta bort oljemätstickan och fylla på

4. Sätt tillbaka tändhatten.

Alternativt kan det användas en oljesugsats.

1. Sug upp oljan genom oljepåfyllningshålet med sprutan.

Använd slangen som förlängning för att nå motorns botten. Häll den använda oljan i den medföljande behållaren.

2. Fyll på ny olja i motorn av typ SAE-30.

3. Använd oljemätstickan på oljepåfyllningslocket för att

kontrollera oljemängden. Kom ihåg att ta hand om den gamla oljan på ett miljöriktigt sätt. Olja och oljesugsats medföljer inte. Luftfilter Luftfiltret ska kontrolleras och rengöras regelbundet. Om filtret inte har rengjorts under en längre period, kommer detta att kunna märkas på motorns kraftöverföring samt kunna ses på avgaserna.52

1. Rengör lätt runt luftfiltret innan det tas bort.

2. Avmontera locket försiktigt.

Ta försiktigt ut pappersfiltret och kontrollera det noggrant. Borsta det med en mjuk borste. Om det är mycket smutsigt ska det bytas ut. Se till att ingen smuts kommer in i luftintaget.

3. Tvätta det svarta skumelementet på höger sida i varmt

4. Tryck ut vattnet ur elementet och låt det torka. Droppa

några droppar olja av typ SAE-30 på filtret så att det blir lätt fuktigt av olja. Pressa försiktigt ut överflödig olja.

5. Elementet och filtret sätts tillbaka på plats och monteras

som visat. Tändstift

• Ta bort tändhatten. (Var försiktig om maskinen har varit igång eftersom motorn är mycket varm.)

• Borsta bort smuts från tändstiftet.

• Använd en tändstiftsnyckel för att lossa tändstiftet.

• Kontrollera om isolatorn är intakt.

• Rengör tändstiftet med en stålborste.

• Mät elektrodavståndet och var försiktig så att elektroden inte skadas.

• Avståndet ska vara: 0,7–0,8 mm.

• Om tändstiftet är i gott skick återmonteras det.

• I annat fall byts det ut mot ett nytt.

• Sätt tillbaka tändhatten. Förvaring

• Om maskinen inte ska användas under en längre period bör följande försiktighetsåtgärder observeras. Det kommer att ge din maskin en längre livslängd.

• Använd trädgårdsslangen för att spola av jord och smuts. Frigör knivaxeln från kvickrot m.m. Serienumret får endast rengöras med en fuktig trasa, då man annars kan riskera att skada serienumret. Använd inte en högtryckstvätt för att rengöra jordfräsen.

• Rengör jordfräsen med en fuktig trasa så att alla ytor är rena. Gnid in ytan med en oljefuktad trasa för att förhindra rost.

• Du bör alltid förvara maskinen på en torr och ren plats. Felsökning Motorn startar inte:

1. Kontrollera att gasreglaget är rätt inställt.

2. Kontrollera tändstiftet.

3. Kontrollera att det finns färskt bränsle i tanken.

4. Se separat motorbruksanvisning för ytterligare

felsökning. Motorn går ojämnt:

1. Kontrollera att gasreglaget inte står på Max (choke).

2. Kontrollera att det finns färskt bränsle i tanken.

Knivarna roterar inte:

1. Kontrollera att det inte finns några stenar fastklämda

2. Ta bort knivarna för att frigöra fastklämda stenar.

3. Kontrollera att kablarna är i gott skick och korrekt

4. Kontrollera att remmen är i gott skick och korrekt

5. Kontrollera att remspännaren är rätt justerad.

Knivarna slutar inte att rotera:

2. Stäng av motorn och kontakta din återförsäljare.

Buller, vibrationer och försiktighetsåtgärder

1. Långvarig exponering för ljudnivåer över 85 dB(A) är

skadligt för hörseln. Använd alltid hörselskydd när du använder maskinen.

2. Körning vid låga varvtal kan minska vibrationer och

3. För att minska bullret ska maskinen bara användas i en

4. Vibrationer kan minskas genom att hålla handtaget i ett

5. För att inte utsätta obehöriga för buller bör maskinen

endast användas under dagtid.

6. Bär alltid åtsittande arbetskläder, kraftiga

arbetshandskar, hörselskydd och stövlar med halkfri sula och stålhätta.

7. Vila 30 minuter för varje 2 timmars arbete.

8. En sliten rem ska bytas ut/servas av en auktoriserad

återförsäljare Garanti och allmänna villkor Garantitiden räknas från inköpsdatum och gäller i 3 år för privatpersoner i Danmark, 2 år i andra EU-länder. Maskiner som säljs för kommersiellt bruk har 1 års garanti. Garantin omfattar ursprungliga fel, dvs. fabrikationsfel eller material- och funktionsfel. Reservationer och krav Normalt slitage och byte av slitdelar omfattas INTE av garantin. Slitdelar som INTE har en garanterad hållbarhet på minst 12 månader:

• Filter Om du startar motorn utan att fylla på olja först kommer denna att skadas och kommer inte att kunna repareras och omfattas därför inte av garantin. Garantin omfattar INTE fel eller defekter som uppstått på grund av:

• Bristfällig service och underhåll

• Konstruktionsmässiga förändringar

• Att maskinen har utsatts för yttre påverkan

• Lackskador, skador på skyddsplåt, styre, paneler m.m.

• Att maskinen har misskötts eller överbelastats

• Att det har använts andra olje-, bränsle- eller vätsketyper än vad som rekommenderas i denna bruksanvisning

• Dåligt eller smutsigt bränsle, förorening av bränslesystemet

• Montering/användning av icke originaldelar

• Andra förhållanden som Texas A/S är utan ansvar för Huruvida ett ärende är ett garantiärende eller inte, bestäms i varje enskilt fall av en auktoriserad serviceverkstad. Ditt inköpskvitto är ditt garantibevis och ska alltid sparas. Kom ihåg: Vid begäran om garantireparation ska alltid modellnummer, tillverkningsår och serienummer uppges. Det kan ses på CE-märket som sitter på skärmen bakom motorn.53

Tillbehör Sidotallrikar: används vid fräsning mellan grödor som till exempel morötter och potatis för att undvika att grödorna täcks av jord. Sidotallrikarna kan också användas om det ska fräsas längs en vägg eller stengång, eller i mjuk jord. Varunummer 91061000100 Figur 25 Mossrivare: används för att ge gräsmattan luft och avlägsna dött gräs i gräsmattans botten. Gräset blir grönare och starkare, varigenom man undviker mossa i gräsmattan. Bakkonsol krävs för montering. Varunummer 91051500100 + 91057000100 Figur 18 Figur 30 Skyffeljärn: används för att luckra jorden och ta bort ogräs på gångar och uppfarter. Bakkonsol krävs för montering. 91061500100 + 91057000100 Figur 17 Figur 30 Harv: används för att luckra jorden mellan grödor och därmed ta bort ogräs. Bakkonsol krävs för montering. Varunummer 91070000100 + 91057000100 Figur 16 Figur 30 Kratta: används för att kratta gångar och infarter med lösa stenar, till exempel singel. Bakkonsol krävs för montering. Varunummer 91062500100 + 91057000100 Figur 15 Figur 30 Kupplog: används för att kupa upp jord runt potatis, morötter och andra liknande rotfrukter. Bakkonsol krävs för montering. Varunummer 91060500100 + 91057000100 Figur 20 Figur 30 Draghjul: används där jorden är lös vid körning med kupplog eller harv istället för hjul. Varunummer

Figur 22 Snöblad: används för att skrapa snö från ett fast underlag, till exempel stenplattor. Kan med fördel vinkelställas höger/vänster. Monteringsplatta krävs för montering. Varunummer 92000160100 +

Figur 24 Figur 23 Snökedjor: används tillsammans med snöbladet om det är mycket halt för att ge maskinen ett bättre väggrepp. Varunummer 91115000100 Figur 28 Viktklossar: används för att ge maskinen ett bättre grepp vid körning med släpvagn eller snöblad. Kan endast monteras på hjul. Varunummer 910101000100 Figur 26 Mellanknivar: används för att ge maskinen en större fräsbredd. De ger också maskinen en mjukare och tystare körning och kan med fördel användas vid mycket lös jord. Varunummer 91050700100 Figur 27 Hjul: används vid montering av tillbehör, till exempel kratta. Varunummer 91053000100 Figur 21 Bakkonsol: används vid montering av tillbehör. Varunummer 91057000100 Figur 30
