BRUGSANVISNING TX612TG Texas

Advarsel: Pas på roterende knive! Læs betjenings- vejledningen grundigt før maskinen benyttes.

Benyt høreværn og sikkerhedsbriller.

Benyt sikkerhedshandsker.

Benyt skridsikkert sikkerhedsfodtøj.

Reservedele På vores hjemmeside www.texas.dk. Finder De selv varenumre, det giver en hurtigere ekspedition. Reservedele kan købes online på www.texas.dk eller kontakt Deres nærmeste forhandler. De finder forhandlerliste på www.texas.dk

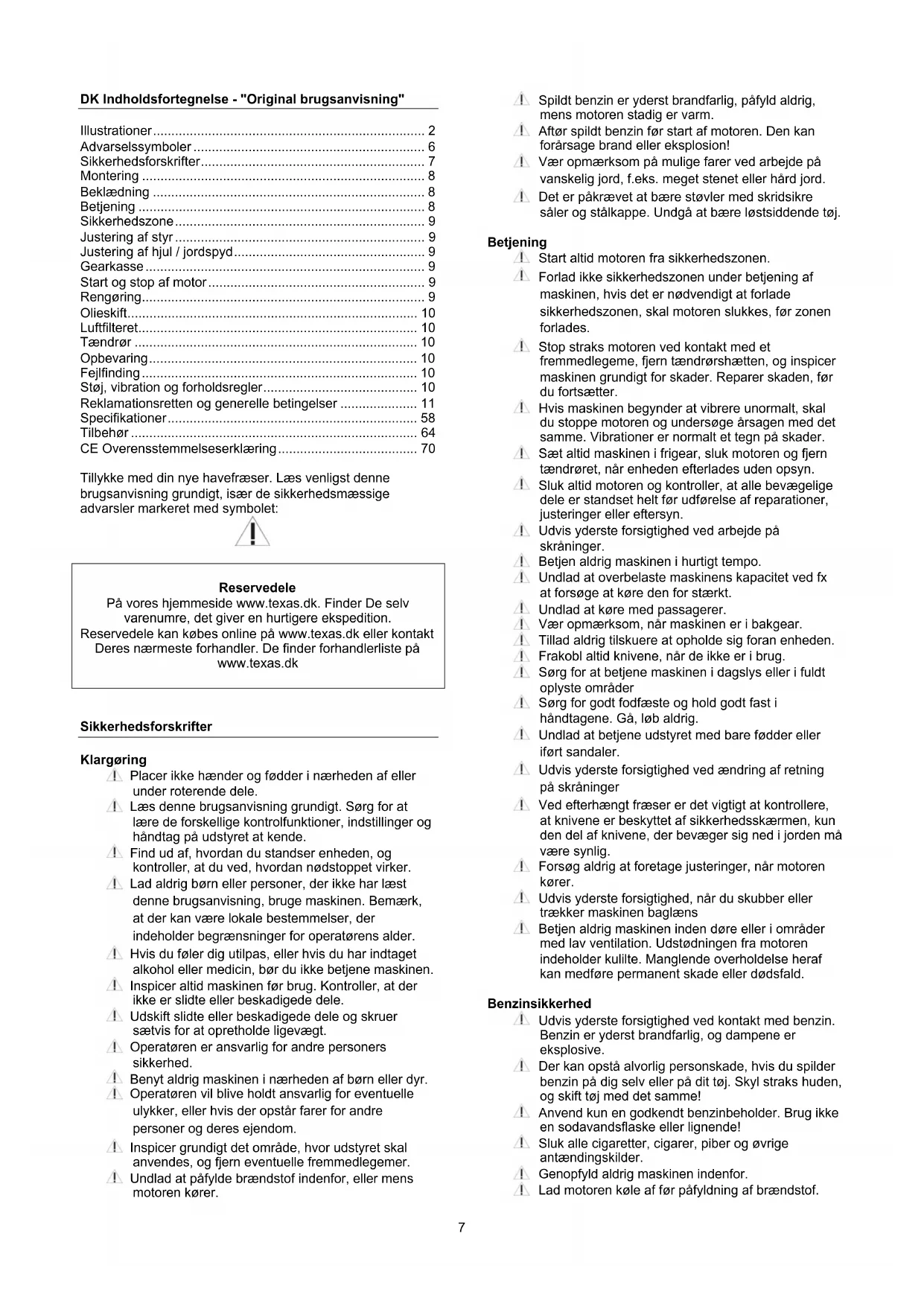

Sikkerhedsforskrifter Klargøring Placer ikke hænder og fødder i nærheden af eller under roterende dele. Læs denne brugsanvisning grundigt. Sørg for at lære de forskellige kontrolfunktioner, indstillinger og håndtag på udstyret at kende. Find ud af, hvordan du standser enheden, og kontroller, at du ved, hvordan nødstoppet virker. Lad aldrig børn eller personer, der ikke har læst denne brugsanvisning, bruge maskinen. Bemærk, at der kan være lokale bestemmelser, der indeholder begrænsninger for operatørens alder. Hvis du føler dig utilpas, eller hvis du har indtaget alkohol eller medicin, bør du ikke betjene maskinen. Inspicer altid maskinen før brug. Kontroller, at der ikke er slidte eller beskadigede dele. Udskift slidte eller beskadigede dele og skruer sætvis for at opretholde ligevægt. Operatøren er ansvarlig for andre personers sikkerhed. Benyt aldrig maskinen i nærheden af børn eller dyr. Operatøren vil blive holdt ansvarlig for eventuelle ulykker, eller hvis der opstår farer for andre personer og deres ejendom. Inspicer grundigt det område, hvor udstyret skal anvendes, og fjern eventuelle fremmedlegemer. Undlad at påfylde brændstof indenfor, eller mens motoren kører. Spildt benzin er yderst brandfarlig, påfyld aldrig, mens motoren stadig er varm. Aftør spildt benzin før start af motoren. Den kan forårsage brand eller eksplosion! Vær opmærksom på mulige farer ved arbejde på vanskelig jord, f.eks. meget stenet eller hård jord. Det er påkrævet at bære støvler med skridsikre såler og stålkappe. Undgå at bære løstsiddende tøj. Betjening Start altid motoren fra sikkerhedszonen. Forlad ikke sikkerhedszonen under betjening af maskinen, hvis det er nødvendigt at forlade sikkerhedszonen, skal motoren slukkes, før zonen forlades. Stop straks motoren ved kontakt med et fremmedlegeme, fjern tændrørshætten, og inspicer maskinen grundigt for skader. Reparer skaden, før du fortsætter. Hvis maskinen begynder at vibrere unormalt, skal du stoppe motoren og undersøge årsagen med det samme. Vibrationer er normalt et tegn på skader. Sæt altid maskinen i frigear, sluk motoren og fjern tændrøret, når enheden efterlades uden opsyn. Sluk altid motoren og kontroller, at alle bevægelige dele er standset helt før udførelse af reparationer, justeringer eller eftersyn. Udvis yderste forsigtighed ved arbejde på skråninger. Betjen aldrig maskinen i hurtigt tempo. Undlad at overbelaste maskinens kapacitet ved fx at forsøge at køre den for stærkt. Undlad at køre med passagerer. Vær opmærksom, når maskinen er i bakgear. Tillad aldrig tilskuere at opholde sig foran enheden. Frakobl altid knivene, når de ikke er i brug. Sørg for at betjene maskinen i dagslys eller i fuldt oplyste områder Sørg for godt fodfæste og hold godt fast i håndtagene. Gå, løb aldrig. Undlad at betjene udstyret med bare fødder eller iført sandaler. Udvis yderste forsigtighed ved ændring af retning på skråninger Ved efterhængt fræser er det vigtigt at kontrollere, at knivene er beskyttet af sikkerhedsskærmen, kun den del af knivene, der bevæger sig ned i jorden må være synlig. Forsøg aldrig at foretage justeringer, når motoren kører. Udvis yderste forsigtighed, når du skubber eller trækker maskinen baglæns Betjen aldrig maskinen inden døre eller i områder med lav ventilation. Udstødningen fra motoren indeholder kulilte. Manglende overholdelse heraf kan medføre permanent skade eller dødsfald. Benzinsikkerhed Udvis yderste forsigtighed ved kontakt med benzin. Benzin er yderst brandfarlig, og dampene er eksplosive. Der kan opstå alvorlig personskade, hvis du spilder benzin på dig selv eller på dit tøj. Skyl straks huden, og skift tøj med det samme! Anvend kun en godkendt benzinbeholder. Brug ikke en sodavandsflaske eller lignende! Sluk alle cigaretter, cigarer, piber og øvrige antændingskilder. Genopfyld aldrig maskinen indenfor. Lad motoren køle af før påfyldning af brændstof.8

Undlad at fylde tanken mere end 2,5 cm under påfylderens bund, så der er plads til, at brændstoffet udvider sig. Sørg for, at brændstofdækslet er skruet godt fast efter påfyldning. Brug aldrig låsefunktionen på benzinpistolen ved påfyldning. Undlad at ryge under påfyldning. Påfyld aldrig inde i en bygning, eller hvor benzindampe kan komme i kontakt med en antændingskilde. Hold benzin og motor på afstand af apparater, blus, udendørs grill, elektriske apparater, maskinværktøj osv. Hvis benzintanken skal tømmes, skal det ske udenfor. Vedligeholdelse og opbevaring Stop motoren ved udførelse af vedligeholdelsesarbejde og rengøring, ved udskiftning af værktøj og under transport på andre måder end ved egen kraft. Kontroller jævnligt, at alle skruer og møtrikker sidder fast. Stram igen om nødvendigt. Motoren skal være helt afkølet før opbevaring inden døre eller ved overdækning. Hvis maskinen ikke er i brug i en periode, henvises til instrukserne i denne brugsanvisning. Vedligehold eller udskift sikkerheds- og instruktionsmærkater efter behov. Brug kun originale reservedele eller tilbehør. Hvis der ikke anvendes originale dele eller tilbehør, bortfalder garantien. Udskift fejlbehæftede lydpotte. Diverse Gearene leveres smurte. Sørg dog for, at alt er smurt korrekt før hver brug. Der er ikke for fyldt olie på motoren. Fabriksmonterede styreanordninger, f.eks. koblingskabler monteret på håndtaget, må ikke fjernes eller blotlægges. Tøm kun benzintanken udenfor. Benzin er yderst brandfarlig, og dampene er eksplosive. Kontroller, at maskinen står ordentligt fast under transport på en ladvogn osv. Reducer gas tilførselen under slukning af motoren, og luk brændstofhanen. På grund af vibrationer anbefales det at tage en pause for hver 30 minutters brug for at undgå træthed I armene og hvide fingre. Montering Følg montering trin for trin i figur: (Faktiske model kan variere fra de viste illustrationer.)

1. Kassen indeholder:

A. Mellemknive B. Fræser med koblingsgreb og hjul. C. Knive ydre D. Sideskærme E. Overstyr (kun TX602 / TX612) F. Jordspyd G. Kofanger H. Beslag for overstyr (kun TX602 / TX612)

Monter det nederste håndtag sektion. Brug de medfølgende beslag og bolte. Monter overstyret. Brug det medfølgende monteringssæt, som vist.

3. Kun for model TX602 / TX612:

Monter overstyret i beslaget (1-H) fastspænd på håndhjul. NB: Sørg for, at bolten går igennem fjederen.

4. Monter koblingshåndtag som vist på billedet.

5. Monter sideskærmene ved hjælp af medfølgende bolte

og møtrikker. Bemærk sideskærmene skal gå ind under karrosseriet.

6. Fastgør kofangeren ved hjælp af bolte og møtrikker.

Montering af panelet på styret. Dette afsnit er kun gældende for modellerne TX602B og TX612TG På figur 13 er delene til panelet i styret vist, og bliver beskrevet. A. Plastpanel. B. Styr. C. Gashåndtag. D. Skrue for gashåndtag. E. Skruehuller for montering på styr. Opsamling Start med at montere gashåndtaget (C), med de 2 medfølgende skruer (D) på bagsiden af panelet (A). Derefter skal panelet (A) skrues fast på styret(B), ved hjælp af de medfølgende skruer der ligger sammen med manualen, i skruehullerne (E). Påfyld olie på motor. Se afsnit for olieskift. Beklædning Ved arbejdet med maskinen er tætsiddende arbejdstøj, solide arbejdshandsker, høreværn og støvler med skridsikre såler samt stålkappe påbudt. Betjening Vær opmærksom på at maskinen er placeret på et jævnt underlag før start, med støttehjulene nedsænket. Inden brug skal alle fremmedlegemer fjernes fra området. Sten, glas, grene og lignende kan skade fræseren. Kontroller samtidig at alle bolte på fræseren er efterspændt hvis nødvendigt. Start motoren ifølge instruktionerne herunder, vær opmærksom på ikke at være i nærheden af maskinens bevægelige dele. Flyt aldrig på maskinen mens motoren kører. Fræseren er beregnet til at kultivere i køkkenhaver og blomsterbede. Læs vejledning nøje, og vær fortrolig med specielt start og stop af motoren. Fig 10B: For at betjene det sorte håndtag aktiveres først omskifteren. Ved at vippe omskifteren helt mod henholdsvis højre eller venstre og dernæst presse håndtaget ned, kører havefræseren frem eller tilbage. For at ændre kørselsretning slip grebet og sæt omskifteren i den nye ønskede retning og hold håndtaget ned. Vær opmærksom ved brug af bakfunktion. Det vigtigt at området er ryddet for forhindringer. Forsøg aldrig at bakke op imod en mur, et træ eller andre stationære objekter.9

Sikkerhedszone Mens der arbejdes med maskinen og motoren kører må brugeren ikke forlade sikkerhedszonen markeret med rødt fig

11. Hvis der er nødvendigt at forlade sikkerhedszonen, for

eksempel for at montere tilbehør, skal motoren stoppes. Jorden skal typisk køres over 2-3 gange i forskellige retninger. Undgå at fræse i meget våd jord, da der vil danne sig jordklumper, som er svære at jævne ud igen. Ved meget tør jord kan det være nødvendigt at fræse to gange over jordstykket.

Justering af styr Kun TX 602: Fig 3. Vinklen på styret kan justeres. Brug de 2 håndhjul på styret. Der er 3 positioner. Ved transport kan styret vippes forover. Vær opmærksom at kabler ikke kommer i klemme. Justering af hjul / jordspyd Fig 12. Ved fræsning, er det være nødvendigt at hæve hjulbøjlen, da denne har forbindelse med jordspyddet. Brug pedalen for støttehjulene til at justere hjulbøjlen/jordspyddet. Der er 3 indstillinger. Jordspyddet kan indstilles til fræsning i forskellige dybder. Jo dybere jordspyddet sidder, desto dybere arbejder fræserknivene, og desto langsommere kører maskinen fremad. Den korrekte fræserdybde er vigtig for at lette arbejdet. Indstillingen af jordspyddet varierer efter jordbundsforholdene, og vi anbefaler, at du foretager flere forsøg med, hvor dybt jordspyddet skal stå, for at du kan arbejde optimalt i din jord. Gearkasse Gearkassen er permanent smurt på fabrikken, åben aldrig gearkassen! Start og stop af motor HUSK: Kontroller altid motorolie før start! Olieniveauet skal altid være mellem min. og max. på oliepinden. Efterfyld med SAE-30 olie. Brug kun blyfri E5 (oktan 98/100) brændstof på motoren. Overfyld aldrig tanken. Advarsel: Ophold dig aldrig stiplede zone, når du starter maskinen! Start altid maskinen fra den prikkede sikkerhedszone. Se Fig 9 Start se fig 10

venstre. Hvis motoren er varm, er det ikke nødvendigt at anvende choker.

3. Træk langsomt i motorens startsnor, indtil der føles

modstand. Træk derefter kraftigt i ét langt træk. Lad aldrig startsnoren løbe tilbage af sig selv, følg den altid tilbage med hånden.

4. Når motoren er startet, luk for chokeren, tag

efterfølgende lidt af gassen efterfølgende (på gashåndtaget på styret) Stop

1. Flyt gaskontrollen til “lav” position og lad motoren køre

2. Når motoren kører i tomgang, flyt da gaskontrollen til

fuld stop. Brug værktøjskassen under brystpladen til opbevaring af værktøj eller lignende. Fig 8. Der kan forekomme vibrationer i styret under brug, derfor er det tilrådeligt at holde pause for hver halve arbejdstime. Vigtigt - Justering af koblingskabler før brug:

1. Start motoren på fræsere og løft knivene op, så de ikke

hvor knivene begynder at dreje rundt – og ved det punkt måles afstanden mellem grebet på styret og kanten på koblingsgrebet. Se fig. 14+15. Det anbefales at være 2 personer til at udføre dette. En som holder fræseren og aktivere koblingshåndtaget og en som justerer kablerne. Frem: Frem remmen skal først aktiveres (knivene begynde at rotere), når koblingshåndtaget er 80 mm over grebet. Derved vil remmen ikke glide på remskiven. Bak: Bak remmen skal første aktiveres (knivene begynde at rotere), når koblingshåndtaget er 30 mm over grebet. Herved undgås det at bakremmen er for stram og bliver aktiveret utilsigtet og dermed bliver varm og risikere at krympe. Hvis remmen er aktiveret med en anden distance mellem greb og håndtag, skal kolblingskablet for frem og/eller bak justeres efter følgende fremgangsmåde: Koblingskablet kan justeres både ved koblingshåndtaget og bag remskærmen på selve maskinen. Se fig. 16+17. Det er underordnet, hvor der justeres henne.

3. Find den rigtige justering for at opnå den anbefalede

distance mellem greb og håndtag

4. Spænd møtrikken (A)

Det anbefales at tjekke ovestående efter de første 30 min brug. Og igen hver 5. time (samt før første start hvert år). Dette vil forlænge levetiden på remmene. Rengøring Efter endt brug bør fræseren rengøres. Brug en haveslange og spul jord og snavs af. Frigør knivakslen for senegræs m.m. Serienummeret må kun tørres over med en fugtig klud, da man ellers kan risikere, at serie-nummeret bliver beskadiget. Undgå at bruge en højtryksrenser til rengøringen.10

Olieskift Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.

1. Lad motoren køre 5 minutter, så olien når at blive

varmet op. Dette gør, at den løber lettere, og at olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Afmonter

tændrørshætten. Motorens oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en passende beholder klar. Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel. Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.

3. Dette gøres ved at fjerne oliepinden og hælde den

rigtige mængde olie på.

4. Monter tændrørshætten

Alternativt kan der anvendes et oliesugersæt.

1. Sug olien op igennem oliepåfyldningshullet med

sprøjten. Brug slangen som forlænger, til at komme helt ned i bunden af motoren. Fyld den brugte olie på den medfølgende dunk.

oliemængden. Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen. Olie og oliesugersæt medfølger ikke. Luftfilteret Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne ses på udstødningsgassen.

1. Rengør let omkring luftfilteret inden det fjernes.

2. Afmonter forsigtigt dækslet.

Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i indsugningen.

3. Vask det sorte skumelement på højre side i varmt vand

4. Tryk vandet ud af elementet og lad det tørre. Dryp et par

dråber SAE-30 olie på filteret, så det bliver let fugtigt af olie. Tryk forsigtigt overskydende olie ud.

5. Elementet og filter sættes igen på plads og monteres

• Fjern tændrørshætten. (Pas på, hvis maskinen lige har kørt, da motoren er varm)

• Børst skidt og snavs væk fra tændrøret.

• Brug en tændrørsnøgle til at løsne tændrøret.

• Tjek om isoleringen er intakt.

• Rens tændrøret med en stålbørste.

• Mål elektrodeafstanden, pas på ikke at beskadige elektroden.

• Afstanden bør være: 0,7 - 0,8 mm.

• Hvis tændrøret er i god stand, monter igen.

• Ellers udskiftes med nyt.

• Monter tændrørshætten.

• Såfremt maskinen ikke skal anvendes over en længere periode, bør følgende forskrifter overholdes. Det vil give din maskine en længere levetid.

• Brug haveslangen og spul jord og snavs af. Frigør knivakslen for senegræs m.m. Stelnummeret må kun tørres over med en fugtig klud, da man ellers kan risikere at stelnummeret bliver beskadiget. Undgå at bruge en højtryksrenser til rengøringen.

• Rengør fræseren med en fugtig klud, så alle overflader er rene. Overfladen fugtes med en olievædet klud, for at forhindre rust.

2. Kontroller tændrøret.

3. Kontroller der er frisk brændstof på tanken.

4. Se separat motorvejledning for yderligere fejlsøgning.

Motoren har uregelmæssig motorgang:

1. Kontroller gaskontrollen ikke står på Maks (choker).

2. Kontroller der er frisk brændstof på tanken.

Knivene vil ikke rotere:

1. Kontroller der ikke er sten fastklemt mellem knivene.

2. Afmonter knivene for at frigøre fastklemte sten.

3. Kontroller kablerne er i god stand og monteret korrekt.

4. Kontroller at remmen er i god stand og monteret korrekt.

5. Kontroller remstrammeren er justeret korrekt.

Knivene vil ikke stoppe:

1. Stop motoren og kontakt din forhandler.

Støj, vibration og forholdsregler

1. Længerevarende eksponering for lydtryk over 85 dB(A)

er skadeligt for hørelsen. Anvend altid høreværn når maskinen anvendes.

5. For ikke at udsætte uvedkommende for støj, bør

maskinen kun anvendes i dagtimerne.

6. Anvend altid tætsiddende arbejdstøj, solide

arbejdshandsker, høreværn og støvler med skridsikre såler samt stålkappe.

7. Hvil 30 minutter for hver 2 timers arbejde.

8. En slidt rem skal udskiftes / serviceres af en autoriseret

Reklamationsretten og generelle betingelser Reklamationsperioden regnes fra købsdatoen og er gældende i 3 år for private i Danmark, 2 år i andre lande i EU. Maskiner solgt til erhvervsbenyttelse har 1 års garanti. Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl. Forbehold og krav Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten. Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder:

• Motorvæsker (olie, benzin)

• Filtre Hvis du starter motoren uden påfyldning af olie først, vil denne blive beskadiget og vil ikke kunne repareres og derfor ikke være dækket af garantien. Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse

• Konstruktionsmæssige ændringer

• At maskinen har været udsat for ydre påvirkning

• Lakskader, skader på skjold, styr, paneler m.m.

• At maskinen er blevet misligholdt eller overbelastet

• At der er anvendt andre olie-, brændstof- eller væsketyper end anbefalet i denne vejledning

• Dårlig eller beskidt brændstof, forurening af brændstofsystemet

• Montering/anvendelse af uoriginale reservedele

• Andre forhold, som Texas A/S er uden ansvar for Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted. Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes. Husk: Ved anmodning om garanti reparation, skal modelnummer, årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på skjoldet bag motoren.12

Tilbehør Sidetallerkener: bruges når der fræses imellem afgrøder for eksempel Gulerødder/kartofler for at undgå afgrøderne, at dækkes af jord. Sidetallerkener kan også bruges, hvis der skal fræses langs en væg eller flisegang, eller i blød jord. Varenummer 91061000100 Figur 25 Plænelufter: bruges for at give græsplænen luft og fjerne dødt græs i bunden af plænen. Græsset bliver grønnere og stærkere, og derved undgås mos i plænen. Bagkonsol er nødvendig for montering. Varenummer 91051500100 + 91057000100 Figur 18 Figur 30 Skuffejern: bruges til at løsne jorden og dermed fjerne ukrudt på stier og indkørsler. Bagkonsol er nødvendig for montering. 91061500100 + 91057000100 Figur 17 Figur 30 Harve: bruges til at løsne jorden imellem afgrøder og dermed fjernes ukrudt. Bagkonsol er nødvendig for montering. Varenummer 91070000100 + 91057000100 Figur 16 Figur 30 Rive: bruges til at rive gangstier og indkørsler med løse sten for eksempel perlesten. Bagkonsol er nødvendig for montering. Varenummer 91062500100 + 91057000100 Figur 15 Figur 30 Hyppeplov: bruges til at hyppe jord op om kartofler, gulerødder og andre lignende rodfrugter. Bagkonsol er nødvendig for montering. Varenummer 91060500100 + 91057000100 Figur 20 Figur 30 Spadeklør: bruges hvor jorden er løs, og der skal køres med hyppeplov eller harve, i stedet for hjul. Varenummer 91060700100 Figur 22 Sneskraber: bruges til at skrabe sne fra et fast underlag, for eksempel fliser Kan med fordel skråtstilles højre/venstre. Monteringsplade er nødvendig for montering. Varenummer 92000160100 +

Figur 24 Figur 23 Snekæder: bruges sammen med sneskraber hvis det er meget glat for at maskinen giver et bedre vejgreb. Varenummer 91115000100 Figur 28 Vægtklodser: bruges for at give maskinen et bedre greb når der køres med vogn eller sneskraber. Kan kun monteres på hjul. Varenummer 910101000100 Figur 26 Mellemknive: bruges for at give maskinen en større fræserbredde. Samtidig giver de maskinen en roligere kørsel og kan med fordel bruges ved meget løs jord. Varenummer 91050700100 Figur 27 Hjul: bruges ved montering af tilbehør, for eksempel rive. Varenummer 91053000100 Figur 21 Bagkonsol: bruges ved montering af tilbehør. Varenummer 91057000100 Figur 30
