Produkttyp	DECT fast telefon
Varumärke	Panasonic
Modell	KX-TD7580CE
Mått (lur)	Cirka 160 x 50 x 30 mm (uppskattning)
Vikt (lur)	Cirka 130 g (uppskattning)
Strömförsörjning	Nätadapter (KX-TCA1, KX-TCA1AL, KX-TCA1CE, KX-TCA1E) + 2 uppladdningsbara Ni-MH-batterier (Panasonic P-6P eller BYD PQHHR120AA12)
Standbytid	Upp till 120 timmar
Samtalstid	Upp till 15 timmar
Initial laddningstid	Cirka 15 timmar
Räckvidd	Varierar beroende på miljö, upp till 50 m inomhus, 300 m utomhus (uppskattning)
Telefonbok	Upp till 100 namn och nummer
Huvudfunktioner	Interna/externa samtal, förval, återuppringning, samtalsöverföring, telefonbok, personliga kategorier, direktval (1 knapp), tangentlås, ringsignal avstängning
Skärm	Bakgrundsbelyst LCD med färgval (grön, orange, röd)
Ringsignal	20 ringsignaltyper, justerbar volym (6 nivåer + avstängd)
Handsfree	Ja
Skärmspråk	12 språk (bland annat franska, engelska, tyska, nederländska, svenska)
Underhåll och rengöring	Rengör kontakterna på luren och laddaren med en mjuk, torr trasa en gång i månaden
Säkerhet	Utsätt inte för vatten eller fukt, demontera inte, använd endast specificerade batterier
Reservdelar	Nätadapter KX-TCA1, KX-TCA1AL, KX-TCA1CE, KX-TCA1E ; batterier Panasonic P-6P eller BYD PQHHR120AA12 ; laddare
Reparationsmöjligheter	Lämna till auktoriserad reparatör; försök inte reparera själv
Allmän information	Kompatibel med Panasonic KX-TD816/KX-TD1232-system; DECT-standard (1880-1900 MHz); CE-certifiering

Vanliga frågor - KX-TD7580CE PANASONIC

Hur länge behöver batterierna laddas före första användning?

Det rekommenderas att ladda batterierna i cirka 15 timmar före första användning.

Hur sätter man på eller stänger av luren?

För att sätta på, tryck på ×_ och håll in. För att stänga av, tryck på _0 och håll in tills du hör en signal.

Vad gör jag om luren inte ringer eller ringsignalen är för svag?

Kontrollera ringsignalvolymen i menyn PROG.LUR > RINGSIGNALALTERNATIV > RINGSIGNALVOLYM. Det finns 6 nivåer, inklusive AV för att stänga av ringsignalen.

Hur lagrar jag ett nummer i telefonboken?

Tryck på Telefonbok, välj LÄGG TILL, ange namnet (max 16 tecken) och numret (max 24 siffror), välj sedan en personlig kategori eller INTERN för en intern anknytning och bekräfta med SPARA.

Hur använder jag direktval (1 knapp)?

Lagra ett nummer från telefonboken under en knapp (1-9) via menyn DIREKTVAL i menyn. För att ringa, tryck helt enkelt på motsvarande knapp.

Varför visas « MINNE FULLT » på skärmen?

Telefonboken är full (max 100 poster). Ta bort onödiga poster via menyn Telefonbok > RADERA eller RADERA ALLA.

Hur överför jag ett samtal till en annan anknytning?

Under ett samtal, tryck på Överför, ange anknytningsnumret och lägg på. Du kan även överföra till en extern linje genom att slå åtkomstkoden och numret.

Vad gör jag om luren inte fungerar långt från basen?

Räckvidden beror på miljön. Undvik hinder som betongväggar eller metallhyllor. Om problemet kvarstår, flytta luren närmare basen och undvik störningar (mikrovågsugnar, kylskåp...).

Hur låser jag tangentbordet för att förhindra oavsiktliga samtal?

Håll in _ tills [X] visas på skärmen. För att låsa upp, gör samma sak igen. Låset upphävs även när du stänger av enheten.

Vad är batteriernas livslängd och hur byter jag dem?

Ni-MH-batterierna räcker cirka 15 timmar i samtal och 120 timmar i standbyläge. När batteriikonen blinkar strax efter full laddning, byt ut batterierna mot identiska modeller (Panasonic P-6P eller BYD PQHHR120AA12). Stäng av enheten före byte för att undvika minnesförlust, ladda sedan i 15 timmar.

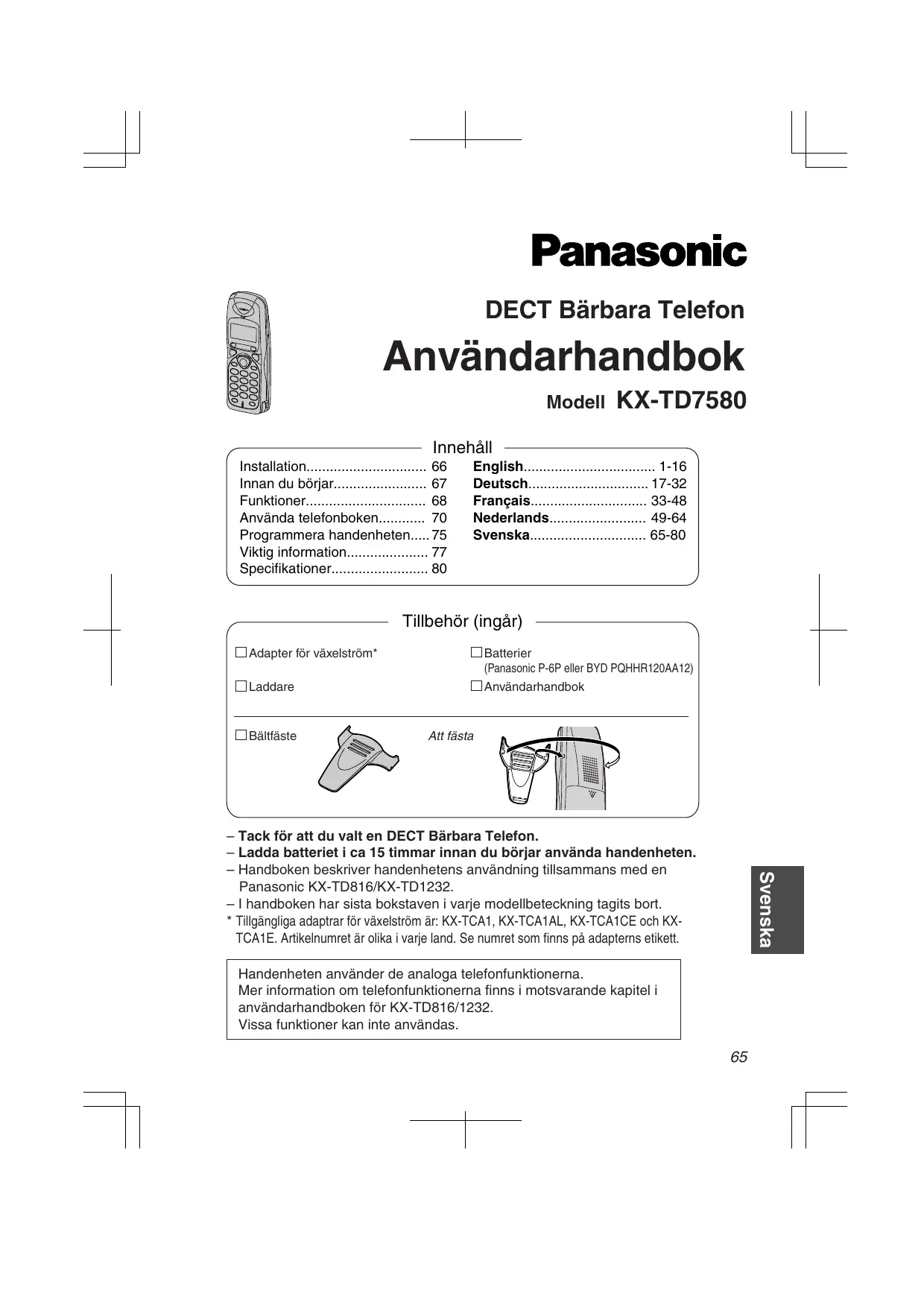

BRUKSANVISNING KX-TD7580CE PANASONIC

• Tack für att du valt en DECT Barbara Telefon.
• Ladda batteriet i ca 15 timmar innan du börjar anecd handenheten.
• Handboken beskriver handenhetens användning tillsammans med en Panasonic KX-TD816/KX-TD1232.
• I handboken har sista bokstaven i varje modellbeteckning tagits bort.
• Tillgangliga adaptrar für växelström ar: KX-TCA1, KX-TCA1AL, KX-TCA1CE och KXTCA1E. Artikelnumret ar olika i varje land. Se numret som finns på adapterserts etikett.

Handenheden anvander de analoga Telefonfunktionerna.
Mer information om Telefonfunktionerna finns i motsvarande kapitel i
anvandarhandboken for KX-TD816/1232.
Vissa Funktioner kan inte anvandas.

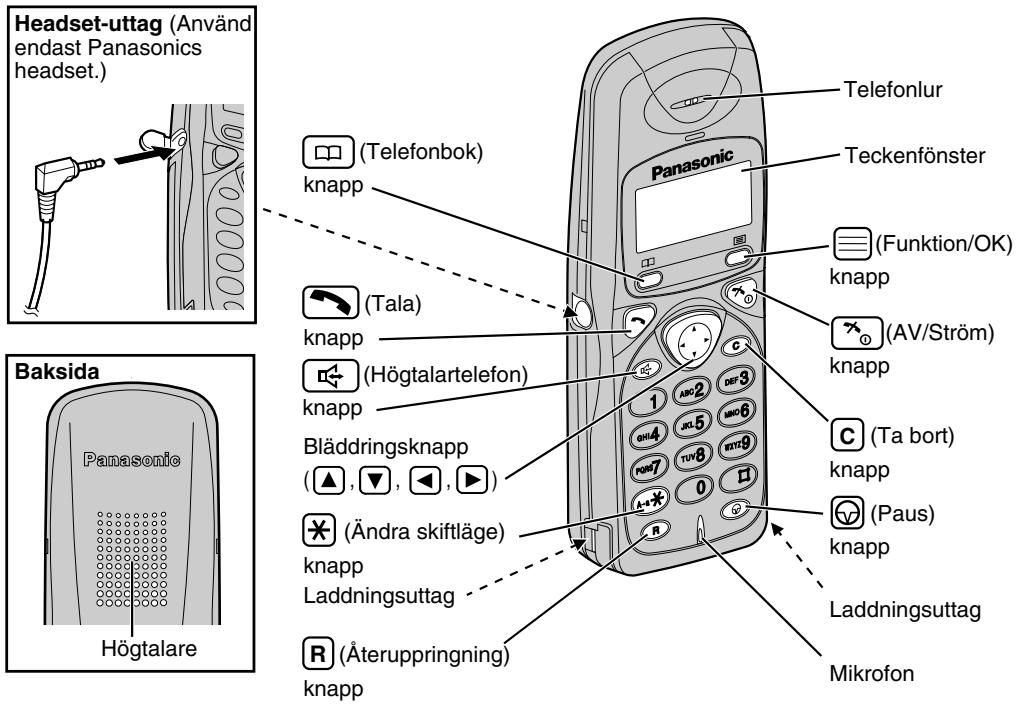

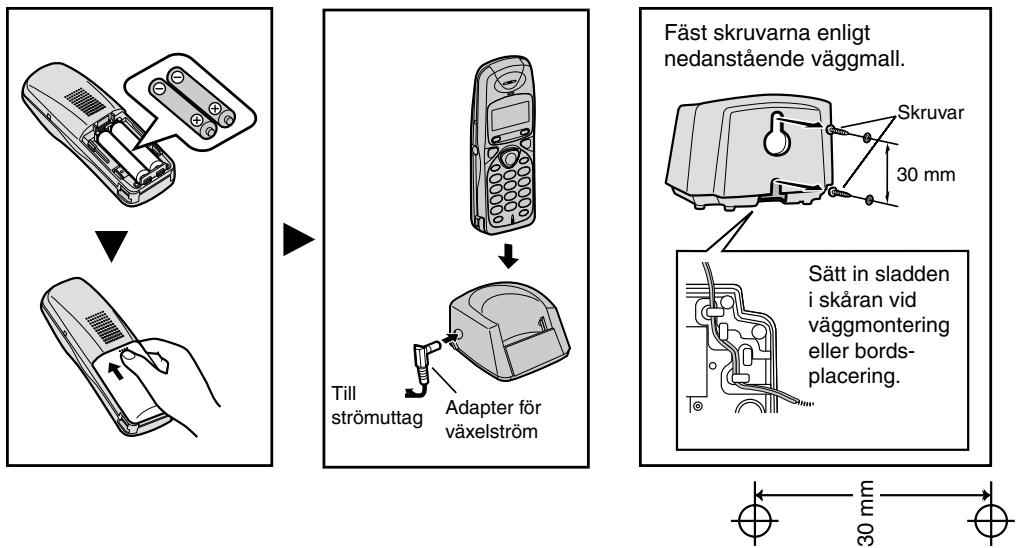

Handenhet

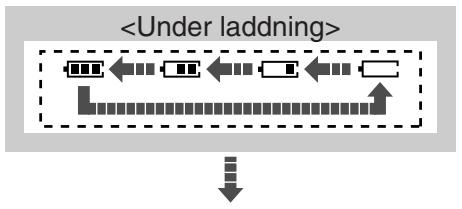

Satt in och ladda batterierna i ca 15 timmar enligt nedanstående.
Satt fast laddaren ordentligt på vöggen.

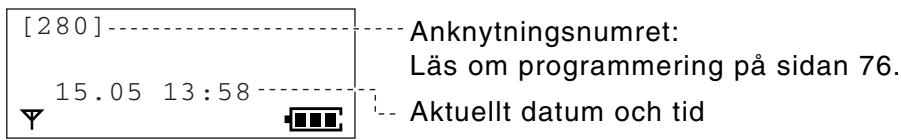

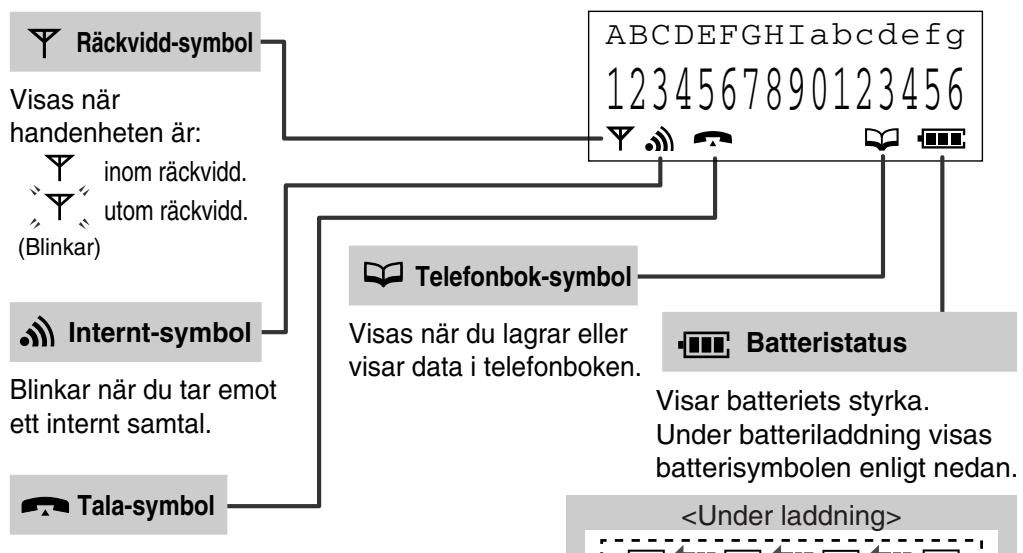

Satt på strömmen genom att hälla intryckt.

• Stäng av strömmen genom att hälla _ intryckt tills du hör en ljudsignal.
• Se sidan 76 om du vill äandra språk i teckenfönstret.

Visas när du:

ringer ellertaremot

ett smtal.

(Blinkar)

tar emot ett externt

samtal.

(Blinkar

Fullt

(Blinkar)

Behöver laddas

Tecken

P har tryckts under uppringning.

F R har tryckts under uppringning.

Funktioner

Vanlig uppringning

Till en anknytning

anknytnings-nr.

Till en extern part

linjeval

telefonnr.

• Underett samtal kan du vaxla mellan att anecd handsfree och Telefonlur.
• Forvald uppringning: Du kan slå numret Först och därefter lyfta luren.

Anm.

• Om du råkar slå fel, tryck på C. För att avbryta trycker du och häller C nedtryckt eller trycker på x.

Återuppringning

Ateruppringa senast slaget nummer

Valj

Ateruppringning.

Återuppringa med listen for Återuppringning

Valj nummer som

ska Återuppringas.

Ta emot samtal

• När du besvarar ett externt samtal från相关政策 som finns registrarad i Telefon-boken visas namn och Telefonnummer på teckenfonstret.

Överflytta samtal

Under pagaende smtal

Till en anknytning

anknytnings-nr.

Till en extern part

linjeval

telefonnr.

Anm.

• Du kan också laggga på handenheten genom att placera den på laddaren.

Tonsignaler

Under ett externt samtal eller vid uppringning kan du sönda tonsignaler automatiskt genom att använda knappsatsen (t ex vid fjarrmanövrering av talsvarssystem).

Välj "Tonval."

Ta bort lagrat nummer För Återuppringning

Väj nummer som
ska Återuppringas.

Ta bort valt nummer

Valj "Radera."

Ta bort alla nummer

Väj "Radera alla."

Valj "JA."

Justera Telefonluren/högtalarvolymen

Under pagaende smtal

(oka)

(minska)

Tillfälligt stänga av handenhetens ringanordning

När det ringer

(tryck och hall nedtryckt.)

• Ringanordningen aktiveras igen vid{nasta smtal.
• Detta fungerar inte nar handenheten ligger på laddaren.

Låsa tangenterna

Du kan lasa handenhetens uppringningsknappar. Endast inkommande Samuel accepteras Near tangenterna ar LaSTA. ["X"] visas i teckenfonstret sa长远e tangenterna ar LaSTA.

Aktivera

Avbryta

(tryck och hall nedtryckt.)

(tryck och häll nedtryckt.)

• Tangentlåset avbryts även nar strömmen slås av (sid. 67).

Anvanda Telefonboken

Du kan lagra upp till 100 namn och ankytnings-/externa nummer i Telefonboken. Alla poster i Telefonboken sorteras i bokstavsordning. Med hjälp av Telefonboken kan du ringa att Samuel genom att välja att namn i teckenfönstret.

• Vi rekommenderar att du lagger in linjevalsnummer (sid. 76).
• Om Telefonboken ar lately (sid. 76) slar du den 4-siffriga PIN-koden for att öppna den.
• Du kan lämna Telefonbokens aktiveringsläge)nar som helst genom att trycka pa
• När programmierungen ar klär hörns en ljudsignal.

Du kan tildela information om uppringaren till en av atta kategorier (1-8), "AV" och "Intern." När du lagrar att anknytningsnummer i Telefonboken måste du valja "Intern"; annars går det inte att ringa internt frän telefonboken. (Om anknytningsnumret och det externa numret År identiska sca du inte lagra anknytningsnumret i Telefonbokens "Intern.")

Du kan välja bakgrundsfärg och ringsignal für respektive kategori 1-8, (sid. 75-76). När du tar emot att externt samtal ar det enkelt att veta vem som ringer. (Du kan exemplvis ha kategori 1 För familj, kategori 2 För vänner och kategori 8 För jobbet.) Om du inte tilldeler en post till nagot kategorinummer,kommen luren att ringa med den Förinställda ringsignalen och visa den Förinställda färgen;när du tar emot att samtal. Det gär inte att välja ringsignal och bakgrundsfärg for "Intern."

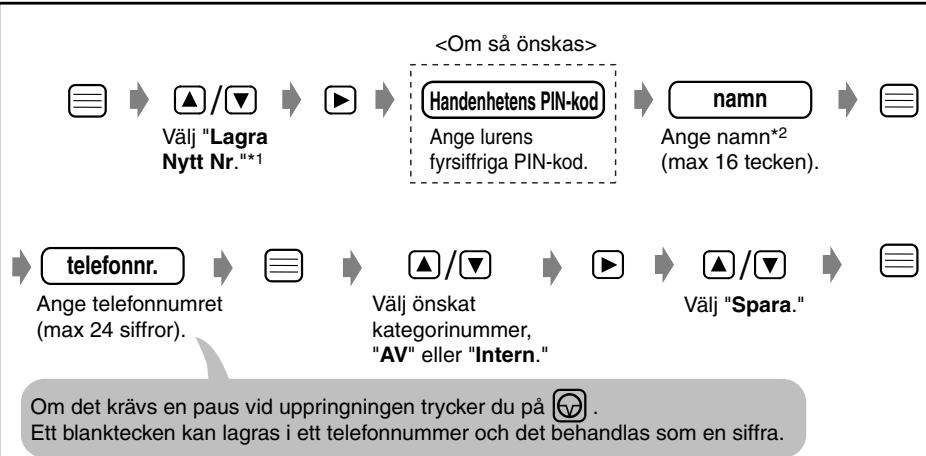

Lagra namn och nummer i Telefonboken

1 Om "Minnet Fullt" visas i teckenfönstretkommen det att Återgå till vilolåge. Ta bort lagrade namn i Telefonboken (sid. 73).
2 Se anvisingarna für hur du laggger in namn och symboler (sid. 71).

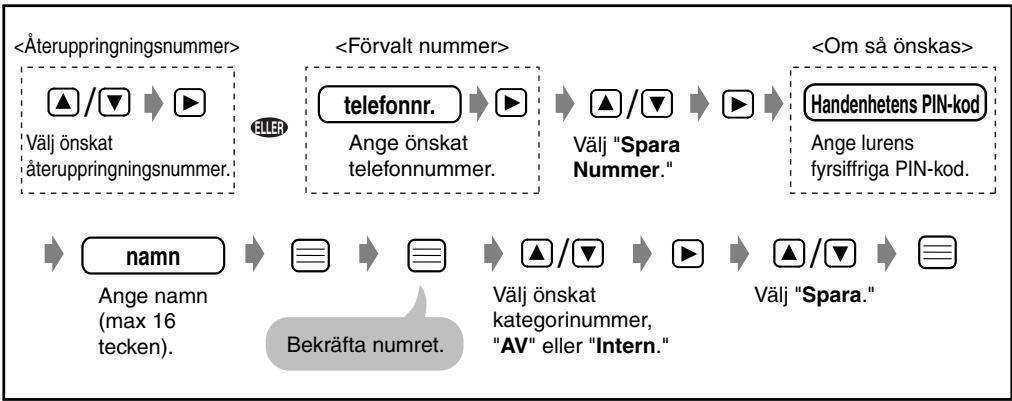

Lagra ett Återuppringnings- eller forvalt nummer

Ange tecken

Uppringningsknapparna kan användas För att ange bokstäver och teckensymboler. Bokstäverna finns markerade på uppringningsknapparna.

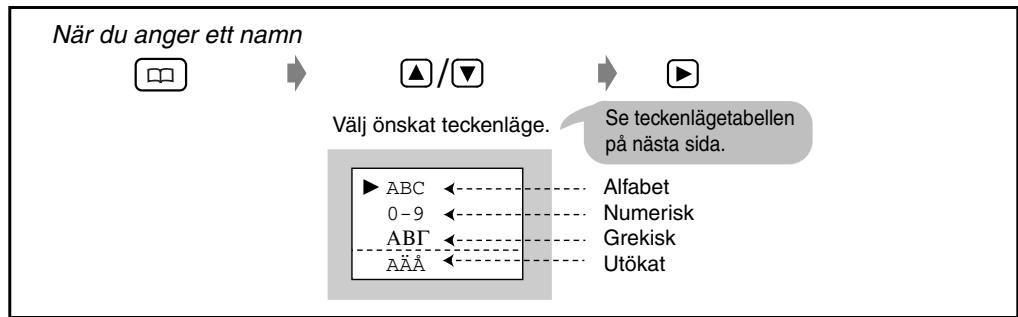

Välja teckenläge

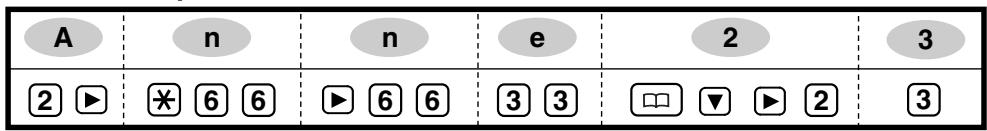

Om du exemplelvis vill skriva "Anne23":

Teckenlägetabel

Knapp	ABC (Alfabet)	0-9 (Numerisk)	ABΓ (Grekisk)	AÄÄ (Uttökat)
1	# & '() *, -./	1	# & '() *, -./	# & '() *, -./
	# & '() *, -./	1	# & '() *, -./	# & '() *, -./
2	A B C	2	ABΓ	A À A Á A A A A A E B C C
	a b c	2	ABΓ	a a a a a a a a a b c c
3	D E F	3	ΔEZ	D E E E E E E F
	d e f	3	ΔEZ	d e e e e e e f
4	G H I	4	HΘI	G G H i i i i i i
	g h i	4	HΘI	g g h i i i i i i
5	J K L	5	KʌM	J K L
	j k l	5	KʌM	j k l
6	M N O	6	NΞO	M N N O O O O O O Φ
	m n o	6	NΞO	m n no o o o o o
7	P Q R S	7	ΠΡΣ	P Q R S Ε
	p q r s	7	ΠΡΣ	p q r s Ε
8	T U V	8	TYΦ	T U U U U U U V
	t u v	8	TYΦ	t u u u u u v
9	W X Y Z	9	XΨΩχ	W X Y Z
	w x y z	9	XΨΩχ	w x y z
0	tom	0	tom	tom
	tom	0	tom	tom
←	Flyttar markören Åt vänster.
→	Flyttar markören Åt höger. (Om du vill ange ett ytterligare tecken med samma uppringningsknapp, flyttar du markören till nästa blankutrymme.)
C	Raderar tecknet. Om du vill radera alla tecken, häller du knappen nedtryckt.
×	Ändera skifläge genom att trycka på ×Läget änderas varje gäng du trycker pà ×.

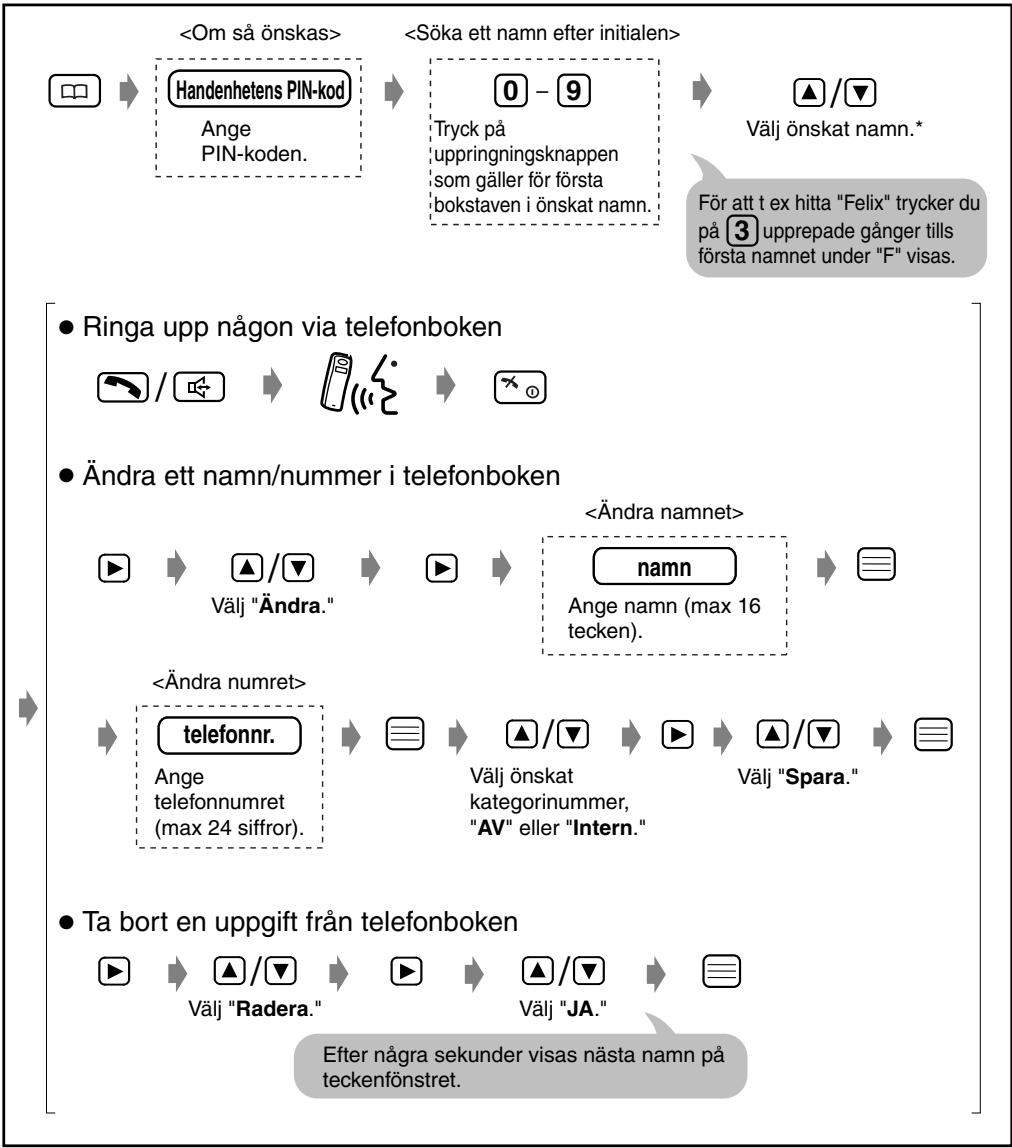

Hitta namn i telegramboken

• Alla poster i telefonboken ligger sorterade i följande ordning: Tecken → Symbol → Nummer

Anvanda snabbval

Uppringningsknapparna (1-9) fungerar som snabbval. Du kan tilldela upp till 9 Telefonummer fran Telefonboken som snabbval.

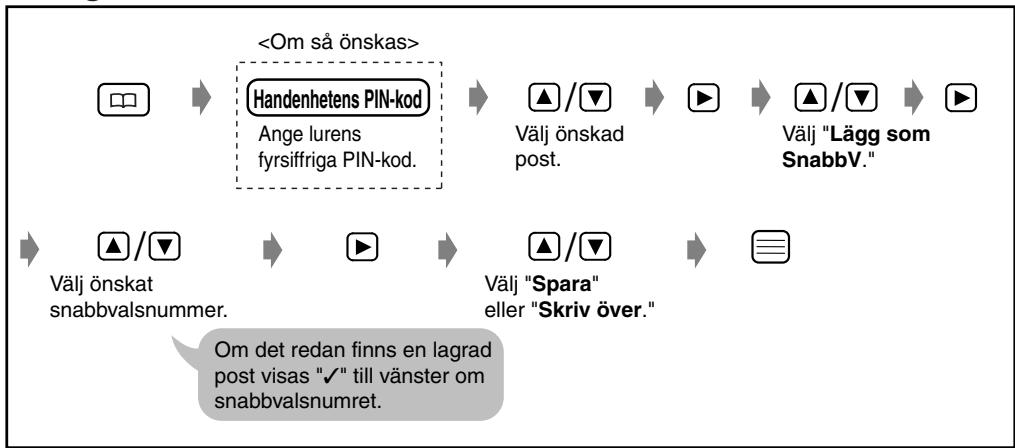

Lagra nummer från Telefonboken som snabbval

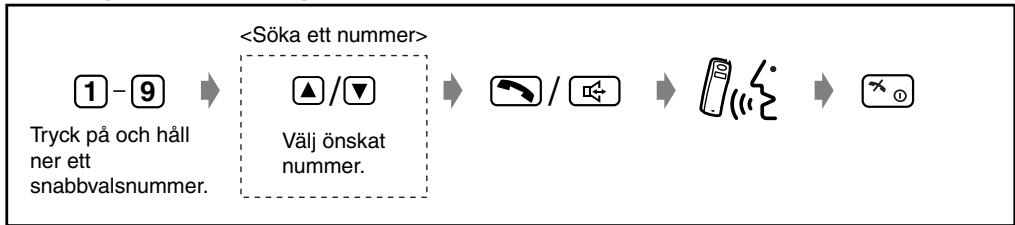

Ringa upp ett lagrat nummer

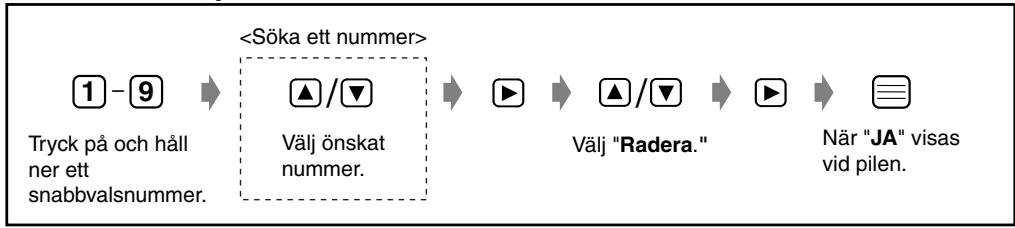

Ta bort en post under snabbval

Låsa Telefonboken

Se sidan 76.

Programmera handenheten

Du kan programmera luren enigt dina önskemål. Teckenfönstret ger dig anvisningar. När du har valt "Inställning:Lur" visas huvudmenyn. De fleta alternatively på huvudmenyn har en untermeny. Undermenyn visas after att du har valt ett alternativ på huvudmenyn.

Under programming:

• Du kan trycka på 📦 für att gå tillnect meny i funktiionsmenyn i stället for att trycka på 📥.
• For att Återgå till foregående steg under programmeringen, trycker du på eller .
• Du kan lamna programmeringslaget nar du vill genom att trycka pa [_] .
• När programmierungen ar klar hörns en ljudsignal.

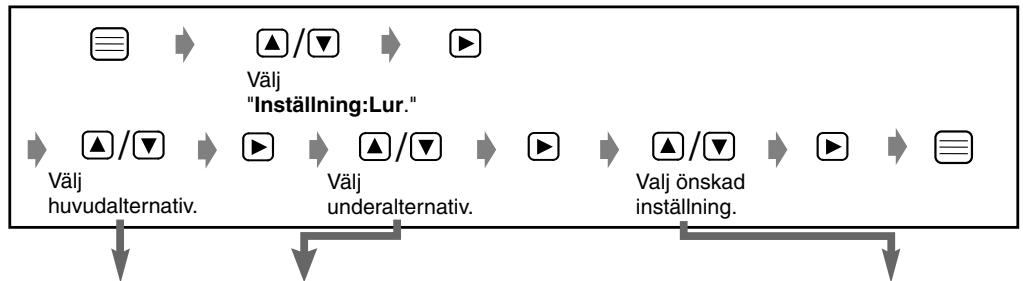

Ändra de ursprungligainstallingarna

Huvudalternativ	Underalternativ	Beskrivning	Inställning*1
Ringsignal Val	Ringvolym	Det finns sex tillgängliga nivær. Om du anger AV ringer inte handenheten.	☐ Nivå
			☐ Nivå 3
			☐ AV
	Ringsign.-Ln	Du kan välja typ av ringsignal För samtal frän en extern linje. Det finns tjugo olika typ er av ringsignaler.	☐ Ringsignal-nr.
			☐ Signal 1
	Ringsign.-Int	Du kan välja typ av ringsignal För samtal frän en ankytning. Det finns tjugo olika typ er av ringsignaler.	☐ Ringsignal-nr.
			☐ Signal 3
	Egen Ringsignal	Du kan välja lurens typ av ringsignal (finns 20 typ) ffor respektive kategori.*2	☐ Ringsignal-nr.
			☐ Signal 1
Ton Alternativ	Knapljud PÅ/AV	Du kan aktivera/avbryta lurens knapljud (knappton, verifieringston och felton).	☐ PÅ
			☐ AV
	Räckvidds Larm	Du kan aktivera/avbryta räckviddens alarmsignal.	☐ PÅ
			☐ AV
Displayinställn	Display: Passn.	Du kan välja om du vill visa nu anslutet basstations- eller anknytningsnummer erler ingen bild alls under viloläge.	☐ Bas Nummer
			☐ Ankn. Nummer
			☐ AV
	Välj Språk	Du kan välja ett av tolv språk für teckenfönstreet.	☐ Språk
			☐ Engelska
	Bakgrundsfärg	Du kan ställa in teckenfönstretsbakgrundsfärg till grön, orange aller röd.	☐ Grön
			☐ Orange
			☐ Röd
	Egen Färeng	Du kan välja teckenfönstretsbakgrundsfärg (röd, orange aller grön) für respektive kategori.*2	☐ Grön
			☐ Orange
			☐ Röd
	Displaykontrast	Du kan välja teckenfonstretskontrastnivå—from 1 till 3.	☐ 1
			☐ 2
			☐ 3
Uppring.Altern.	Bastillgångskod	Genom att ställa in baslinjeval (max 8 sifror) behöver du inte lögga till detta nummer till de externa Telefonnumren i Telefonboken.
	Telefonbokslås	Du kan forhindra att体系建设 annan kan se din Telefonbok.*3När den är låst går detinte att ringa frän Telefonboken.	☐ PÅ
			☐ AV
Andra Val	Byt Lur PIN	Du kan programmera en fyrställig PIN-kod (personlig kod). Se{nasta sida hur du gör.
	Snabbsvar	Du kan besvara ett samtal genom att lyfta handenheden frü natteriladdaren utan att trycka på nitgon knapp.	☐ PÅ
			☐ AV
Registrarera	Ta Bort Bas	Kontakta din Återförsäljare für mer information.
	Registrarera Lur
Välj Bas
Standard inst.		Du kan nollställa handenhetensinställninger. De programmeindeinställingarnakommen)dattäergà till sina ursprungliga inställninger.*3Du kan även ta bort lurens volym och minnetfor äteruppringning.	☐ JA
			☐ NEJ

1 Grundinställingen ar markerad med grätt.
2 Du maste välja onskad kategori.
*3 Du mâste ange handenhetens PIN-kod.

Stalla in PIN-koden

I laget "Inställning:Lur"

Valj "Andra Val."

Valj "Byt Lur PIN."

gammal PIN

Ange aktuell,
fyrsiffrig
PIN-kod.

ny PIN

Angedennya fyrstalliga PIN-koden TVA ganger.

Viktig information

Information om batteri

När dina batterier ar helt uppladdade:

Funktion	Ungefährlig livsländg für Ni-MH-batteri
Vid användning (talläge)	Upp till 15 timmar
Ej i användning (viloläge)	Upp till 120 timmar

• Batteriets livslängd kan avkortas beroende på användningen, som exemplVIS: -när du talar i hötgalarlige eller anvander headset och även beroende på omgivningens temperatur.
• Rengör handenheten och laddarens kontakter med en mjuk, torr trasa en gäng i帽子en. Rengör oftare om encheten ar utsatt für fett, damm eller hög luftfuktigkeit. Annars kanske inte batterierna kan laddas upp fullständigt.
• Batterierna kan inte overladdas.
  Läs "Viktig anmärkning om korrekt bruk och laddning av Ni-MH-batterier."

Byta batterier

Om "blinkar after bara nagra fã telefonsamtal även om lurens batterier ar nyladdade, ar det dags att byta ut batterierna (sid. 66).

Stäng av strommen innan tar bort batterierna sä att inte minnet nollställs (sid. 67). Se till att de nya batterierna laddas i ca 15 timmar vilket är tillräckligt for att korrekt batteristyrka ska visas.

Observera:

For att minska risken for elsvåda eller personskador, läs och följ dessa instruktioner.

1. Använd endast rekommenderade batterier.
2. Använd endast laddningsbara batterier.
3. Blanda inte gamla och nya batterier.
4. Släng inte batteriet i eld. Det kan explodera. Kontrollera lokala regler for avfallshantering om det finns speciella instruktioner for bortskaffande.
5. Oppna eller skada inte batteriet. Utslappt elektrolyt ar fratande och kan orsaka brannskadorEller skador på ogon och hud. Elektrolyten kan vara gifting om den svaljs.
6. Hantera batterierna varsamt sa att du undviker kortslutning med ledande material som exemplVIS ringar, arband och nycklar. Batterierna och/eller det ledande materialet kan overhettas och orsaka brannskador.
7. Ladda medlevererade batterier aller andra batterier av rekommenderad typ enligt handbokens anvisningar och angivna restrktioner.

Viktig anmärkning om korrekt bruk och laddning av Ni-MH-batterier

Batterier, är på grund av sin konstruktion, utsatta for visst slitage. Ett batteris livslängd forbätras om det unterhälls på rätt sätt-laddning och urladdning är)därvid det viktigaste. Du bör beakta följande for att batteriet ská få största livslängd.

Ni-MH-batterier har att sorts minne-en sa kallad "minneseffekt." Om helt uppladdade batterier anvands flera gänger under endast 15 minuter i handeheten och därefter Återladdas,kommen kapaciteten att minska med 15 minutes beroende pa minneseffekten. Du bör därfor ladda ur batterierna helt, dvs använda dem i handeheten tills " " i teckenfonstret börjar blinka. Därefter laddar du dem enligt anvisiningarna i handboken. Om minneseffekten har inträffat,är det möjigt att uppná nástan fullständig kapacitet i Ni-MH-batterierna genom att ladda och ladda ur dem flera gänger i följd.

Ni-MH-batterierna kan även självurladdas. Självurladdningen beror på omgivningsens temperatur. Vid temperaturer under noll grader kommer självurladdningen att vara som lagst. Hog luftfuktigkeit innebär hög självurladdning. Längtidsforvaring kommer också att leda till självurladdning. Ett dott Ni-MH-batteri bör inte kastas på vanligt sätt. De innehäller giftig tungmetallhydrid och bör dārfor Återvinnas.

Observera nedanstäende sakerhetsatgärder.

Sakerhet

1) Strömförsörjning: AC-adaptern ska endast anslutas till strömförsörjning av den typ som markerats på AC-adaptern.
2) Periode ej i använding: Slå av strommen nar handenheten inte används. När den lämnas oanvänd for en lang tidsperioid, bör laddningsaggregatet dras ut ur uttaget for växelström.

Installation

Omgivning

1) Vatten och fukt: Använd inte handenheten, laddaren och AC-adaptern nara vatten—t ex i narheten av ett badkar, tvättbalja, diskho. Fuktiga källareör ochs undvikas.
2) Värme: Handenheten, laddaren och AC-adaptern bör hällas borta frán värmekällor som t ex radiatorer, köksplattor. De sk inte heller placeras i rum där temperaturen ar lagre an 5^ ellhgre an 40^

Placering

1) Stapling: Placera inte tunga foremål ovanfor handenheten och laddningsaggregatet.
2) Främnde material: Var fösiktig sä att inte foremål faller ner på och vätskor spills ut over handenheten och laddningsaggregatet. Utsätt inte handenheten och laddningsaggregatet for omättigt med rök, damm, mekaniska vibrationer eller stötar.
3) Yta: Placera laddningsaggregatet på en platt yta. Om laddningsaggregatet har monterats på vöggen placera det rakt.

För basta prestanda

Arbetsområde

1) Arbetsområdet beror på topografin på ditt kontor, vader eller användningsvillkor, eftersom signaler overfors med radiovågor mellan cellstationen (CS) och handenheten.
2) I normala fallkommen du att fàett större omrade utomhus an inomhus. Om det finns hinder i form av vaggar, kan det hända att brus stör dina telefonsamtal. Särskilt Höga metallhyllor ell er stälbetongmurarkommen att minska ditt arbetsomrade.
3) Handenheten kanske inte fungerar om den används på platser som ligger alltför länger frän cellstationen beroende på byggnadens struktur.

Brus.

Tillfälligt brus eller störningar till földj av andra källor for elektr magnetisk strålning, som kylskåp, mikrovågsugnar, faxar, TV-apparater, radioapparater, eller persondatorer. Om brus stör dina telefonsamtal sä hlall handenheten borta frän andra elektriska anordningar.

WARNING:

FÖR ATT FÖRHINDRA RISK FÖR ELD ELLER STÖTAR, UTSÄTT INTE DENNA PRODUKT FÖR REGN ELLER ANNAN TYP AV FUKT.

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR, DEMONTERA INTE ENHETEN. TA ENHETEN TILL ETT AUKTORISERTA SERVICE CENTrum NÄR SERVICE KRÄVS.

Specificationer

Radioaccessmetod: Multibärvåg TDMA-TDD

Frekvensband: 1880-1900 MHz

Bärvågsantal: 10

Bärvagsmellanrum: 1728 kHz

Bithastighet: 1 152 kbps

Bärvågsmultiplex: TDMA, 24 (T×12, R×12) spär per ram

Ramlängd: 10 ms

Modulering: GFSK

Talkodning: 32 kbps ADPCM (CCITT G.721)

Transmissionens uteffekt: Max. 250mW

Vi forbehlerossrattenattandraspecifikationerna.
- Illustrationerna som används i handboken kan skilja sig námgot frän originalutrustningen.

€0682

Enheten ar en DECT Barbara Telefon som fungerar inom frekvensbanden 1 880 MHz till 1 900 MHz.

Enheten uppfyller kraven enligt EU-direktiven 1999/5/EC.

Användningen av encheten är allmänt godkänd inom samtliga EU-länder.

Kyushu Matsushita Electric (U.K.) Limited intygar att den har produiten uppyller kraven och andra relevanta bestammelser enligt R&TTE-direktiven, 1999/5/EC.

En kopia av tillverkarens déclaration om überensstammelse med kraven i R&TDEdirektiven finns på webbadressen: http://doc.panasonic-tc.de

Manufacturer:
