Produkttyp	Inbyggnadsugn
Märke	Whirlpool
Modell	WNOI5S8PM0BF
Strömförsörjning	220-240 V, 50/60 Hz, 16 A (justerbar 13 A)
Maximal effekt	Cirka 3,5 kW (uppskattning)
Mått (B x H x D)	Cirka 595 x 595 x 550 mm (standarduppskattning)
Inre volym	Cirka 70 liter (uppskattning)
Antal funktioner	17 (inklusive automatiska, speciella och manuella)
Automatiska funktioner (6th Sense)	Lasagne, Kött, Fisk, Grönsaker, Kakor & Bakverk, Quiche/Salt kaka, Bröd, Pizza
Tillagningsfunktioner	Över- och undervärme, Grill, Turbogrill, Varmluft, Cirkulerande luft, ECO, Luftfritering, Ånga+
Speciella funktioner	Snabbuppvärmning, Smart Clean, Pyrolys (full och ECO)
Rengöring	Pyrolys, Smart Clean (ånga), katalytiska paneler (beroende på modell)
Medföljande tillbehör	Metallgaller, långpanna, bakplåt (beroende på modell), teleskopskenor (beroende på modell), Air Fry-tillbehör (beroende på modell)
Antal gallerlägen	5 lägen
Invändig belysning	Utbytbar lampa (kontakta service)
Säkerhet	Knapplås, dörr låst under pyrolys
Avtagbar dörr	Ja
Nedfällbart övre värmeelement	Ja (beroende på modell)
Energiklass	A+ (uppskattning)
Nettovikt	Cirka 35 kg (uppskattning)
Reparerbarhet	Reservdelar tillgängliga via service, lampa och dörr utbytbara

Vanliga frågor - WNOI5S8PM0BF WHIRLPOOL

Hur ställer man in ugnens tid?

Vid första användning, tryck på TID-knappen och håll den intryckt (ugnen avstängd) tills siffrorna blinkar. Vrid på ratten för att ställa in timmen, tryck för att bekräfta, ställ sedan in minuterna på samma sätt.

Hur använder man pyrolysfunktionen?

Ta bort alla tillbehör, inklusive gallerstöden. Välj PYRO-funktionen under speciella funktioner. Välj mellan full cykel eller ECO. Tryck på Start. Dörren låses automatiskt. Vädra rummet under och efter cykeln.

Kan jag tillaga flera rätter samtidigt?

Ja, använd Varmluft-funktionen för att samtidigt tillaga på flera nivåer (max 3) livsmedel som kräver samma temperatur. Till exempel kan du steka en stek på nivå 1 och grönsaker på nivå 3.

Hur rengör man ugnen efter tillagning?

Låt ugnen svalna. För lätta nedsmutsningar, använd Smart Clean-funktionen (häll 200 ml vatten på botten och starta cykeln). För djuprengöring, använd pyrolys. Rengör väggarna med en mikrofiberduk och milt rengöringsmedel.

Vad gör jag om displayen visar 'F' följt av en siffra?

Det indikerar ett mjukvaruproblem. Anteckna koden (t.ex. F25) och kontakta Whirlpools kundservice och ange koden.

Hur installerar man teleskopskenorna?

Ta bort gallerstöden. Fäst skenans övre klämma på stödet, tryck sedan ner den nedre klämman och tryck fast ordentligt. Kontrollera att skenan glider fritt. Upprepa för andra sidan.

Vilken funktion är bäst för hemmagjord pizza?

Använd Pizza-funktionen (temperatur >300°C) för snabb tillagning (5-8 min). För bästa resultat, kombinera med WPro-pizzasten och förvärm 30 minuter.

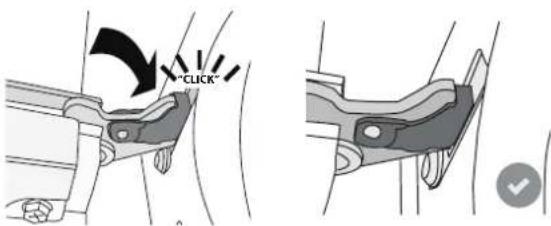

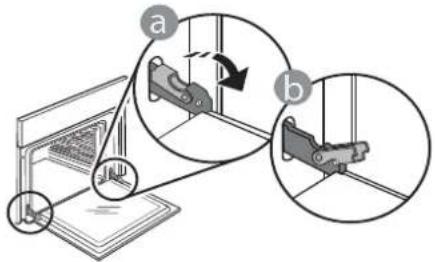

Hur demonterar man ugnsluckan?

Öppna luckan helt, fäll ner låsbyglarna. Stäng luckan nästan helt, lyft sedan upp den genom att dra uppåt för att frigöra den. Placera den på en mjuk yta.

Kan jag använda aluminiumfolie i ugnen?

Täck inte in ugnens insida med aluminiumfolie eftersom det kan skada emaljen och påverka värmecirkulationen.

Hur ställer man in en fördröjd start?

Efter att ha valt en funktion och ställt in tillagningstiden kan du ställa in sluttiden. Vrid på ratten för att ändra sluttiden (indikatorn 'Ch' blinkar), bekräfta sedan. Ugnen startar automatiskt för att avsluta vid den valda tiden.

BRUKSANVISNING WNOI5S8PM0BF WHIRLPOOL

För att få en mer omfattande support, vänligen registrera din produkt på www.whirlpool.eu/register.

Läs säkerhetsinstruktionerna noga innan du använder apparaten.

SKANNA QR-KODEN PÅ DIN APPARAT FÖR ATT FÅ MER INFORMATION

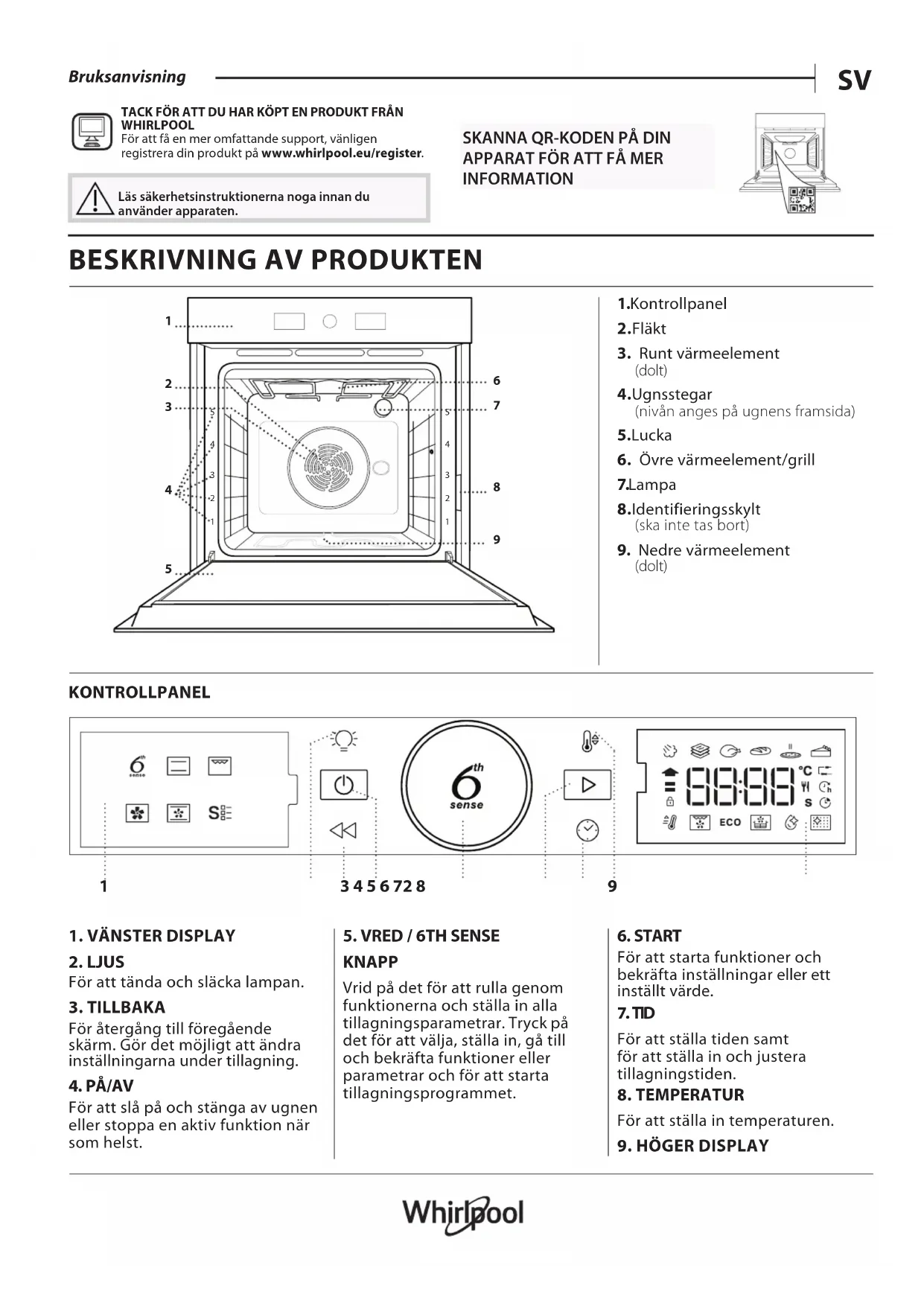

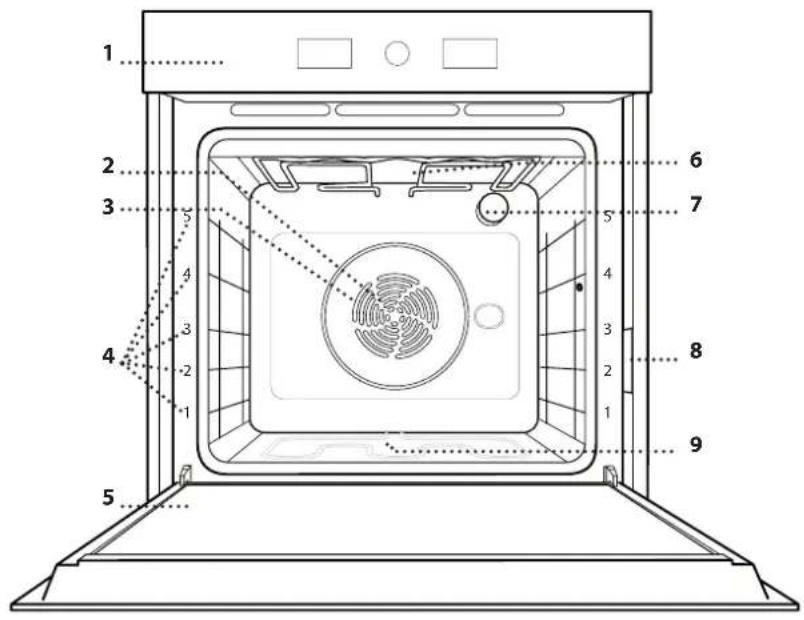

BESKRIVNING AV PRODUKTEN

1 2 3 4 5 -2 -1 4 6 7 8 9

1.Kontrollpanel
2.Fläkt
3. Runt värmeelement (dolt)
4. Ugnsstegar (nivån anges på ugnens framsida)
5.Lucka
6. Övre värmeelement/grill
7.Lampa
8. Identifieringsskylt (ska inte tas bort)
9. Nedre värmeelement (dolt)

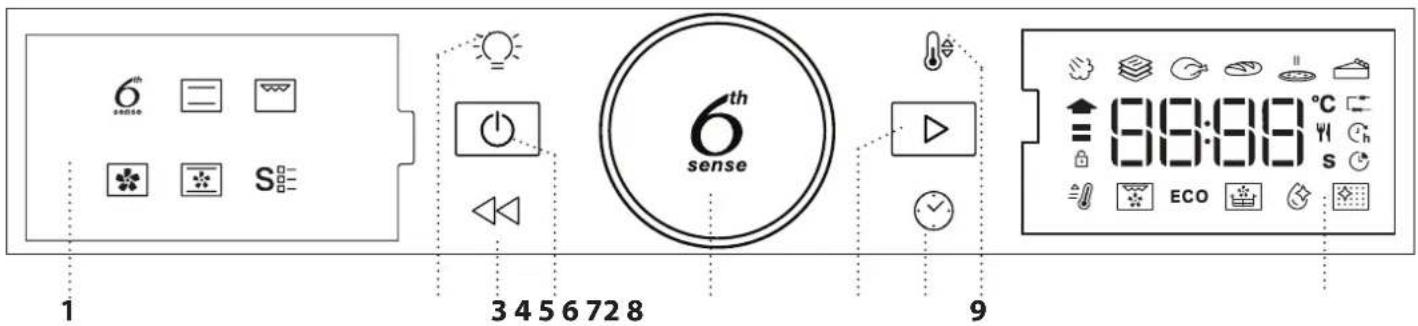

KONTROLLPANEL

För att tända och släcka lampan.

3. TILLBAKA

För återgång till föregående skärm. Gör det möjligt att ändra inställningarna under tillagning.

4. PÅ/AV

För att slå på och stänga av ugnen eller stoppa en aktiv funktion när som helst.

5. VRED / 6TH SENSE

KNAPP

Vrid på det för att rulla genom funktionerna och ställa in alla tillagningsparametrar. Tryck på det för att välja, ställa in, gå till och bekräfta funktioner eller parametrar och för att starta tillagningsprogrammet.

6. START

För att starta funktioner och bekräfta inställningar eller ett inställt värde.

7. TID

För att ställa tiden samt för att ställa in och justera tillagningstiden.

8. TEMPERATUR

För att ställa in temperaturen.

9. HÖGER DISPLAY

TILLBEHÖR

GALLER

Används för att laga mat eller som stöd för formar, kakformar och andra ugnsfasta köksredskap.

LÅNGPANNA

Används som ugnsplåt för att tillaga kött, fisk, grönsaker, focaccia osv. eller placeras under gallret för att samla upp köttsaften.

BAKPLÄT *

Används för att baka bröd och bakverk, men även för stekar, inbakad fisk osv.

GLIDSKENOR *

För att underlätta att sätta in och ta ut tillbehör.

LUFTFRITERAPLÄT *

Ska användas när man lagar mat med Luftfriterafunktionen, med en bakplåt placerad på en lägre nivå för att samla upp eventuella smulor och droppar. Den kan diskas i diskmaskin.

Antalet och typ av tillbehör kan variera beroende på modellen du köpt. Andra tillbehör kan köpas separat. För beställningar och information, kontakta kundservice.

* Endast tillgänglig på vissa modeller

SÄTTA IN GALLRET OCH ANDRA TILLBEHÖR

Sätt in gallret vågrätt genom att skjuta det över ugnsstegarna och säkerställ att sidan med den upphöjda kanten är vänd uppåt.

Övriga tillbehör, såsom långpannan och bakplåten, sätts in horisontellt på samma sätt som gallret.

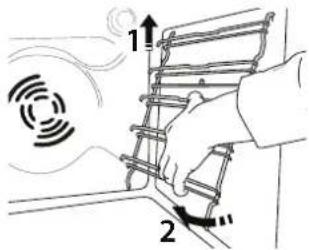

TA BORT OCH MONTERA UGNSSTEGARNA

• För att ta bort sidostegarna, lyft dem och dra den nedre delen ut från dess fäste: Sidostegarna kan nu tas bort.
• För att montera tillbaka sidostegarna, passa först in dem i det övre fästet. Håll kvar dem uppe, skjut in den i ugnsutrymmet och sänk dem sedan på plats i de undre fästena.

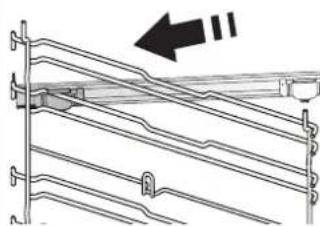

MONTERING AV RÖRLIGA SKENOR (FINNS PÅ VISSA MODELLER)

Ta bort ugnsstegarna från ugnen och ta bort skyddsplasten från teleskopskenorna.

Fäst den utdragbara skenans övre klämma på sidostegen och låt den glida så längt som möjligt. Sänk ner den andra klämman på plats.

För att säkra sidostegen, tryck den nedre delen av klämman stadigt mot sidostegen. Säkerställ att teleskopskenorna kan röra sig fritt. Upprepa dessa steg på den andra ugnsstegen på samma nivå.

Dessa tillåter en helt automatisk tillagning av alla typer av mat (lasagne, kött, fisk, grönsaker, kakor & bakverk, salta kakor, bröd, pizza). Följ anvisningarna i lämplig tillagningstabell för att använda funktionen på bästa sätt.

Funktionen Ånga+ gör det möjligt att uppnå utmärkta resultat tack vare närvaron av ånga i matlagningen. Den här funktionen föreslår den idealiska temperaturen för tillagning av en mängd olika recept. Tillagningstiderna och vattenmängden (100 / 200 ml) för de främsta rätterna visas i den avsedda tillagningstabellen som du kan hitta online. Ångfunktionen ska alltid aktiveras när ugnen är kall och efter att ha hällt kranvatten i botten av ugnen.

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för pastarätter.

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för kötträtter.

Denna funktion föreslår automatiskt den bästa temperaturen och tillagningsmetoden för alla typer av bröd.

Med den här funktionen kan du laga god hemlagad pizza på mindre än 10 minuter, precis som på en restaurang.

Det dedikerade tillagningsprogrammet arbetar med temperaturer över 300 grader Celsius och ger en pizza som är mjuk inuti, krispig i kanterna och med en perfekt jämn brynt yta.

Genom att kombinera denna funktion med tillbehöret Pizzasten WPro och förvärma i 30 minuter kan en pizza gräddas på 5-8 min.

För beställningar och information, kontakta kundtjänst eller www.whirlpool.eu.

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för alla typer av bakverk.

ÖVER/UNDERVÄRME

För att laga alla slags maträtter på en enda ugnsfals.

GRILL

För att grilla stekar, grillspett och korv, tillaga grönsaksgratäng eller rosta bröd. När du grillar kött rekommenderar vi att du använder en långpanna för att samla upp steksky: Placera långpannan på en av falsarna under gallret och tillsätt 500 ml kranvatten.

VARMLUFT

För tillagning av olika livsmedel som kräver samma tillagningstemperatur på flera falsar (högst tre) samtidigt. Denna funktion kan användas för att laga olika rätter utan att lukt överförs från en rätt till en annan.

ÖVER/UNDERVÄRME & FLÄKT

För att steka kött, baka tårtor med fyllningar på endast en nivå.

SPECIALFUNKTIONER

• SNABB FÖRVÄRMNING

For snabb förvärmning av ugnen.

• TURBO GRILL

För att steka större köttbitar (lammlägg, rostbiff, kyckling). Vi rekommenderar att du använder en långpanna för att samla upp steksky: Placera långpannan på en av falsarna under gallret och tillsätt 500 ml kranvatten.

• ECO-PROGRAM

För tillagning av fyllda stekar och köttfiléer på en enda fals. När detta EKO-program är aktivt är lampan släckt under tillagning. För att använda Eko-programmet och således minska effektförbrukningen ska man inte öppna ugnsluckan förrän maten är färdiglagad.

• LUFTFRITERING/STEKNING MED FLÄKT

Med hjälp av en särskild friteringsplåt (medföljer vissa modeller) kan du tillaga pommes frites, kycklingnuggets och annat med mindre olja, vilket ger ett behagligt krispigt resultat. Värmeelementen värmer upp insidan till rätt värme och fläkten gör så att varmluft cirkulerar. Lägg maten i ett enda lager på luftfriteringsplåten och följ instruktionerna i luftfriteringstabellen för bästa resultat.

Alternativt kan denna funktion användas för att få fantastiska stekresultat på kött och fågel, potatis och grönsaker, enligt tillagningstabellens rekommendation. Dessa recept kan tillagas på en vanlig bakplåt.

- SMART CLEAN

Effekten av ångan som släpps ut under detta specialrengöringsprogram med låg temperatur tillåter enkel borttagning av smuts och matrester. Häll 200 ml kranvatten i botten på ugnen och aktivera funktionen när ugnen är kall.

• PYRO

För att eliminera matlagningsstänk med ett program med mycket hög temperatur. Två automatiska rengöringsprogram finns tillgängliga: Ett komplett program (Pyro) och ett kortare program (Pyro Eco). Vi rekommenderar att använda hela programmet för att få bästa möjliga rengöringseffekt.

FÖRSTA ANVÄNDNINGEN

1. STÄLLA IN KLOCKAN

Du kommer att behöva ställa in tiden när du slår på ugnen för första gången.

De två siffrorna för timmen börjar blinka: Vrid på för att ställa in timmen och tryck på ⓐ för att bekräfta.

De två siffrorna för minuterna börjar blinka. Vrid på vredet för att ställa in minuterna och tryck på ⚫ för att bekräfta.

Observera: För att ändra tiden vid ett senare tillfälle, tryck på och håll den intryckt i minst en sekund när ugnen är avstängd och upprepa stegen ovan.

Du kan behöva ställa in klockan igen efter långa strömavbrott.

2. INSTÄLLNINGAR

Vid behov kan du ändra den förinställda märkströmmen (16 A).

Vrid väljaren för att välja den nominella strömmen och tryck sedan på ⓐ för att bekräfta.

DAGLIG ANVÄNDNING

1. VÄLJ ÖNSKAD FUNKTION

När ugnen är avstängd visas bara tiden på displayen. Tryck på och håll den intryckt för att sätta på ugnen. Vrid vredet för att visa de tillgängliga huvudfunktionerna på vänster display. Välj en och tryck på .

För att välja en underfunktion (om tillgänglig), välj en huvudfunktion och tryck sedan på Ⓞ för att bekräfta och gå till funktionsmenyn.

Vrid på vredet för att välja bland tillgängliga underfunktioner på displayen till höger och tryck sedan på ⑥ för att bekräfta.

Observera: Ugnen är programmerad för att förbruka en mängd elektrisk ström som är kompatibel med ett hemmanätverk vars nominella värde är över 3 kW (16 A): Om ditt hushåll använder en lägre effekt ska detta värde sänkas (13 A).

Observera: För att ändra märkströmmen vid ett senare tillfälle, tryck och håll kvar 🔒 i minst fem sekunder när ugnen är avständg och upprepa stegen ovan.

3. VÄRMA UGNEN

En ny ugn kan frigöra lukter som har lämnats kvar under tillverkningen: Detta är helt normalt. Innan du börjar laga mat rekommenderar vi därför att värma ugnen utan innehåll för att avlägsna eventuella lukter. Ta bort eventuell skyddskartong eller transparent film från ugnen och ta bort eventuella tillbehör inuti den. Värm ugnen till 200 °C i cirka en timme, helst med hjälp av en funktion med luftcirkulation (t.ex. "Varmluft" eller "Över/underv.& Fläkt"). Följ instruktionerna för att ställa in funktionen på rätt sätt.

Observera: Vi rekommenderar att vädra rummet efter att ha använt apparaten den första gången.

2. STÄLLA IN FUNKTIONEN

Efter att ha valt önskad funktion kan du ändra dess inställningar. Displayen visar inställningarna som kan ändras i sekvens.

TEMPERATUR / GRILLNIVÅ

När ikonen °C blinkar på displayen, vrid på vredet för att ändra värdet och tryck på ⚫ för att bekräfta och fortsätta ändra efterföljande inställningar (om möjligt).

Du kan även ställa in grillnivån (3 = hög, 2 = medel, 1 = låg) samtidigt.

Anmärk: När funktionen har startat kan du ändra temperaturen eller grillnivån genom att trycka på eller genom att vrida direkt på vredet.

TIDSLÄNGD

När ikonen blinkar på displayen, använd justeringsvredet för att ställa in önskad tillagningstid och tryck sedan på Ⓞ för att bekräfta.

Du behöver inte ställa in tillagningstiden om du vill hantera tillagningen manuellt: Tryck på ⓐ för att bekräfta och starta funktionen. I så fall kan du inte ställa in sluttiden genom att programmera en fördröjd start.

Observera: Du kan justera den inställda tillagningstiden under tillagningen genom att trycka på 😊 : Vrid på vredet för att ändra timmen och tryck på 🔒 för att bekräfta.

INSTÄLLNING AV TILLAGNINGENS SLUTTID/FÖRDRÖJD START

I många av funktionerna kan du fördröja starten efter att ha ställt in tillagningstiden genom att programmera dess sluttid. Där det går att ändra sluttiden kommer displayen att visa klockslaget som funktionen förväntas vara klar på medan ikonen blinkar.

Om nödvändigt, vrid på vredet för att ställa in tiden du vill att tillagningen ska vara klar på och tryck sedan på ▶ för att bekräfta och starta funktionen. Sätt in maten i ugnen och stäng luckan: Funktionen startar automatiskt efter den tid som har beräknats för att tillagningen ska vara klar vid inställd tid.

Observera: När en fördröjd start programmeras avaktiveras ugnens förvärmningsfas: Ugnen kommer att uppnå önskad temperatur gradvis, vilket betyder att tillagningstiderna är något längre än de som listas i tillagningstabellen.

Under väntetiden kan du använda vredet för att ändra den programmerade sluttiden.

Tryck på 📁 eller ⚙ för att ändra inställningen för temperatur och tillagningstid. Tryck sedan på ⚙ för att bekräfta.

3. AKTIVERA FUNKTIONEN

När du har angivit alla inställningar som behövs, tryck på ▶ för att aktivera funktionen.

Du kan när som helst trycka på och hålla den intryckt för att pausa funktionen som är aktiv för tillfället.

4. FÖRVÄRMNING

Vissa funktioner inbegriper en förvärmningsfas: När funktionen har startat anger displayen att förvärmningsfasen har aktiverats.

När denna fas är klar avges en ljudsignal och displayen anger att ugnen har nätt inställd temperatur.

Öppna då luckan, lägg in maten i ugnen, stäng luckan och starta tillagningen genom att trycka på ▶.

Observera: Att placera maten i ugnen innan förvärmningen är klar kan ha en negativ inverkan på slutresultatet.

Om luckan öppnas under förvärmningsfasen kommer den att avbrytas tillfälligt.

Tillagningstiden inbegriper inte en förvärmningsfas.

Du kan alltid ändra temperaturen som ska uppnås med hjälp av vredet.

5. TILLAGNINGENS SLUT

En ljudsignal avges och displayen talar om att tillagningen är klar.

För att förlänga tillagningstiden utan att ändra inställningarna, vrid på vredet för att ställa in en ny tillagningstid och tryck på ▶.

Vidrör inte ugnen under pyro-rengöringen. Håll barn och djur på avständ från ugnen under och efter pyro-programmet (tills rummet har vädrats klart).

Ta bort alla tillbehör delar (inklusive sidostegarna) från ugnen innan funktionen aktiveras. Om ugnen är placerad under en spishäll måste du se till att gasbrännare och elplattor är avstängda under självrengöringsprogrammet.

För bästa rengöringsresultat ska du torka bort den värsta smutsen med en fuktig svamp innan pyrolysfunktionen aktiveras. Vi råder till att bara köra pyro-funktionen om det finns mycket smuts i apparaten eller om den avger dålig lukt under matlagning.

Välj specialfunktionerna Svalj i menyn genom att vrida på ratten och bekräfta sedan med

Tryck på ▶ för att starta rengöringscykeln omedelbart, eller tryck på ⚫ för att ställa in sluttid/fördröjd start.

Ugnen startar rengöringscykeln och luckan läses automatiskt.

Ugnsluckan kan inte öppnas när pyrolysrengöringen pågår. Den kommer att förbli låst tills temperaturen har sjunkit till en acceptabel nivå. Vädra rummet under och efter pyrolysprogrammet.

Observera: Rengöringsprogrammets tid och temperatur kan inte ställas in.

7. LÅS

För att låsa knappsatsen, tryck på och håll intryckt i minst fem sekunder.

Gör det igen för att låsa upp knappsatsen.

Observera: Denna funktion kan även aktiveras under tillagning. Av säkerhetsskäl kan ugnen stängas av när som helst genom att trycka på ⏻.

. ANMÄRKNINGAR

• Täck inte ugnens inre väggar med aluminiumfolie.
• Dra inte kokkärlen på ugnens botten eftersom detta kan skada emaljen.
• Lägg inte tunga vikter på luckan och håll dig inte fast i luckan.
• På grund av den högre temperaturen i Pizza-programmet förväntas det att kylfläkten avger ett något högre ljud.

GODA RÅD

HUR DU SKA LÄSA TILLAGNINGSTABELLEN

Tabellen listar den bästa funktionen, tillbehören och nivån som ska användas för att laga olika typer av mat. Tillagningstiderna börjar från det ögonblick som rätten placeras i ugnen, exklusive förvärmning (vid behov). Temperaturer och tider är ungefärliga och beror på mängden mat och på vilka tillbehör som används. Använd i början de lägsta inställningarna som rekommenderas och om tillagningen inte blir som du tänkt dig kan du övergå till de högre inställningarna. Använd de medföljande tillbehören och helst tärtformar och ugnsfasta plåtar i mörk metall. Det går även att använda formar och tillbehör i pyrex-glas eller stengods, men tillagningstiderna blir en aning längre.

TILLAGNING AV OLIKA SORTERS MAT SAMTIDIGT

Med funktionen Varmluft kan du tillaga olika sorters mat samtidigt (t.ex. fisk och grönsaker) på olika ugnsfalsar. Ta ut den maträtt som kräver kortare tillagningstid och låt tillagningen fortsätta för maträtter som kräver längre tid.

KÖTT

Använd alla typer av formar eller pyrexformar som passar för storleken på det köttstycke som skall tillagas. När du steker kött är det bra om du håller lite buljong i botten på kokkärlet och öser köttet under tillagningen för att ge det smak. Se upp för ångan som skapas när detta görs. När steken är klar, låt den vila i ugnen i ytterligare 10-15 minuter, eller slå in den i aluminiumfolie.

När du ska grilla kött blir tillagningen mer jämn om du använder bitar som är lika tjocka. Köttbitar som är mycket tjocka kräver längre tillagningstid. För att undvika att de bränns på ytan, placera dem på större avständ från grillen genom att sätta gallret på en lägre ugnsfals. Vänd på köttet när 2/3 av tiden har gått. Var försiktig när du öppnar luckan eftersom ånga kommer ut.

För att samla upp köttsaften rekommenderar vi att placera en långpanna fylld med en halvliter kranvatten strax under gallret där maten ligger. Fyll på om nödvändigt.

DESSERTER

Baka efterrätter med Över/undervärme på en enda ugnsfals.

Använd bakformar i mörk metall och placera dem alltid på det medföljande gallret. För tillagning på flera nivåer, välj funktionen med varmluft och placera tärtformarna i sicksack på gallren, så att luftcirkulationen fungerar väl.

För att se om ett jäst bakverk är klart, för in en sticka i den högsta delen av kakan. Om stickan kommer ut ren är kakan färdig.

Om du använder teflonformar ska du inte smörja kanterna eftersom kakan då kanske inte jäser jämnt på sidorna.

Om bakverket "sväller" under gräddningen, använd en lägre temperatur nästa gång och minska eventuellt mängden tillsatt vätska eller blanda smeten mer försiktigt.

För efterrätter med flytande fyllning (såsom cheesecake eller fruktpaj), använd funktionen "Över/underv.& Fläkt". Om botten på en tårta är blöt, så sänk falsen och strö bröd- eller kaksmulor på kakbotten före du tillsätter fyllningen.

JÄSNING

Vi rekommenderar att du alltid täcker över deg som ska jäsas innan du placerar den i ugnen. Jäsningstiden med denna funktion reduceras med cirka en tredjedel jämfört med jäsningstid i rumstemperatur (20-25 °C). Jäsningstiden för pizza är ungefär en timme för 1 kg deg.

MATLAGNINGSTABELL

RECEPT FUNKTIONER	FÖRVÄRMNING	TEMPERATUR (°C)		TILLAGNINGSTID(Min)	NIVÅ OCH TILLBEHÖR
Jästa kakor/sockerkakor		- 170 30 - 50			2
		Ja 160 30 - 50			2
		Ja 160 30 - 50			4 1
Fyllda tårtor(cheesecake, strudel, äppelpaj)		- 160 - 200 30 - 85			3
		Ja 160 - 200 35 - 90			4 1
Kakor/småkakor		- 160 - 170 20 - 40			3
		Ja 150 - 160 20 - 40			4
		Ja 150 - 160	20 -40		4 1
		Ja 135 50 - 90			5 4 3 1
Pajer		Ja 170	50–80		5 4 3 1
Petit-chouer		- 180 - 200 30 - 40			3
		Ja 180 - 190	35 - 45		4 1
		Ja 180 - 190	35 - 45*		5 3 1
Maränger		Ja 90	110 - 150		3
		Ja 90	130 - 150		4 1
		Ja 90	140 - 160*		5 3 1
Pizza (tunn, pan, focaccia)		Ja 310 7-12			2
		Ja 220 - 240 20 - 40			4 1
		Ja 220 - 240 25 - 50*			5 3 1
		Ja 210 40 - 60			5 4 3 1
Brödlimpa 0,5 kg		- 180 - 220 50 - 70			2
Småbröd		- 180 - 220 30 - 50			3
Bröd		Ja 180 - 220 30 - 60			4 1
Fryst pizza		Ja 250 10 - 15			2
		Ja 250 10 - 20			4 1
Matpajer(grönsakspajer, quiche)		Ja 180 - 190 45 - 60			2
		Ja 180 - 190 45 - 60			4 1
		Ja 180 - 190	45 - 70*		5 3 1

* Beräknad tid: Maten kan tas ut från ugnen vid olika tidpunkter beroende på hur du vill ha maten tillagad.

FUNKTIONER	Över/undervärme	Grill	Turbo grill	Varmluft	Ugnsbaka med konvektion	ECO EKO	Luftfritera
AUTOMATISKA FUNKTIONER	Grytor	Kött	Bröd	Pizza-funktion		Bakverk
TILLBEHÖR	Galler	Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler	Långpanna/bakplåt		Långpanna med 500 ml vatten
RECEPT FUNKTIONER	FÖRVÄRMNING	TEMPERATUR (°C)		TILLAGNINGSTID(Min)		NIVÅ OCH TILLBEHÖR
Vol-au-vent/salta kex		Ja 190 - 200 20 - 30				3
		Ja 180 - 190 20 - 40			4 1
		Ja 180 - 190 20 - 40*			5 3 1
Lasagne/pajer - 190 - 200 40 - 80						3
Tillagad pasta/cannelloni - 190 - 200 25	60					3
Lamm / Kalv / Nöt / Fläsk 1kg - 190	- 200 60 = 90					3
Kyckling / Kanin / Anka 1 kg - 200	- 230 50 = 80 **					3
Kalkon / Gås 3 kg		- 190 - 200 90 - 150				2
Ugnsbakad fisk / fiskpaket (filé eller hel)		Ja 180 - 200 40 - 60				3
Fyllda grönsaker (tomater, zucchini, aubergine)		Ja 180 - 200 50 - 60				2
Rostat bröd		-	3 (Hög)	3 - 6		5
Fiskfiléer / Stekar		-	2 (medel)	20 - 30***		4 3
Korv / grillspett / revbensspjäll / hamburgare		Ja 200 - 220 15 - 30***				5 4
Grillad kyckling, 1 - 1,3 kg		Ja	200 - 220	55 - 70**		2 1
Rostbiff, blodig 1 kg		-	2 (medel)	35 - 50**		3
Lammlägg / Lägg		-	2 (medel)	60 - 90**		3
Ugnsstekt potatis		Ja	200 - 220	35 - 55**		3
Grönsaksgratäng		Ja	200 - 220	10 - 25		3
Komplett måltid: Fruktpaj (nivå 5) / lasagne (nivå 3) / kött (nivå 1)		Ja	190	40 - 120*		5 3 1
Komplett måltid: Frukttårtor (nivå 5) / grillade grönsaker (nivå 4) / lasagne (nivå 2) / köttbitar (nivå 1)		Ja	190	40 - 120*		5 4 2 1
Lasagne och kött		Ja	200	50 - 120*		4 1
Kött och potatis		Ja	200	45 - 120*		4 1
Fisk och grönsaker		Ja	180	30 - 50		4 1
Fyllda ugsstekta stekar		-	200	80 - 120*		3
Köttbitar (kanin, kyckling, lamm)		-	200	50 - 120*		3

** Vänd maten efter två tredjedelar av tiden (vid behov).
*** Vänd maten efter halva tiden.

FUNKTIONER	Över/undervärme	Grill	Turbo grill	Varmluft	Ugnsbaka med konvektion	EKO	[AKBX]Luftfritera
AUTOMATISKA FUNKTIONER	Grytor		Kött	Bröd	Pizza-funktion	Bakverk
TILLBEHÖR	......Galler		Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler	Långpanna/bakplåt	Långpanna med 500 ml vatten

TILLAGNINGSTABELL FÖR LUFTFRITERA

RECEPT FUNKTIONER				FÖRESLAGEN MÄNGD	FÖRVÄRMNING	TEMPERATUR (°C)	TIDSLÄNGD (MIN.)	UGNSFALS OCH TILLBEHÖR
FRYST MAT	Fryst pommes frites			650 - 850g	Ja	200	25 - 30	4	2
	Frysta kycklingnuggets			500g Ja 200	15 - 20			4	2
	Fiskpinnar			500g	Ja	220	15 - 20	4	2
	Lökringar 500g Ja 200 15 - 20							4	2
GRÖNSAKER	Färsk panerad zucchini			400g	Ja	200	15 - 20	4	2
	Hemlagade pommes frites			300-800 g	Ja	200	20 - 40	4	2
	Blandade grönsaker			300-800 g	Ja	200	20 - 30	4	2
KÖTT OCH FISK	Kycklingbröst			1 - 4 cm	Ja	200	20 - 40	4	2
	Kycklingvingar			200 - 1500 g	Ja	220	30 - 50	4	2
	Panerad kotlett			1 - 4 cm	Ja	220	20 - 50	4	2
	Fiskfilé			1 - 4 cm	Ja	220	15 - 25	4	2

Vid tillagning av färsk eller hemlagad mat ska ett tunt lager olja spridas över matens yta.

För att garantera ett jämnt tillagningsresultat, rör om i maten när halva rekommenderade tillagningstiden har gått.

FUNKTIONER	Luftfritera
TILLBEHÖR
	Luftstekningplåt Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler

ÅNGA + TILLAGNINGSTABELL

MAT RECEPT		MÄNGD	TID(MIN.)	TILLBEHÖR VATTEN
BRÖD	Småbröd 80-100 g 30 - 45			3	100 ml
	Formbakad limpa 300-500 g 40 - 60			3
	Bröd 500 g - 2 kg 50 - 100			3
	Baguetter 200-300 g 30 - 45			3
BAKELSER	Kakor	en plåt	25 - 35	3
	Muffins	30-60 g	25 - 45	3
	Sockerkaka	500-700 g 30 - 50		2
	Mördegspaj	en plåt	35 - 55	2
KÖTT	Stekar	1 kg	60 - 110	3	200 ml
	Revbensspjäll	500 g-1,5 kg	50 - 75	3
	Kyckling	1-1,5 kg	55 - 80	3
	Kyckling/Kalkon	3 kg	100 - 140	3
FISK	Filéstek	0,5-2 cm	15 - 25	3
	Filéstek	2-4 cm	20 - 35	3
	Hel fisk	300-600 g 20 - 30		3
	Hel fisk	600-1200 g	25 - 45	3
GRÖNSAKER	Rostad potatis	0,5-1,5 kg	45 - 60	3
	Fylld paprika	1-2 kg	35 - 55	3
	Rostade broccoli	0,3-1 kg	30 - 50	3
	Rostade zucchini	0,5-1,5 kg	30 - 50	3

Aktivera funktionen ÅNGA+ när ugnen är kall. Om du öppnar luckan och fyller på vatten under matlagningen kan det slutliga matlagningsresultatet bli sämre.

TILLBEHÖR
	Luftstekningplåt	Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler

UNDERHÅLL OCH RENGÖRING

Se till att apparaten har svalnat innan du utför underhåll eller rengöring.

Använd inte ångtvätt.

Använd inte stålull, slipsvampar eller slipande/frätande rengöringsmedel, eftersom dessa kan skada apparatens ytor.

Bär skyddshandskar.

Ugnen måste kopplas bort från elnätet innan du utför någon form av underhållsarbete.

UTSIDAN

• Rengör ytorna med en fuktig trasa av mikrofiber. Om de är mycket smutsiga, tillsätt några droppar pH-neutralt rengöringsmedel. Torka med en torr duk.
• Använd inte frätande eller slipande rengöringsmedel. Om en produkt av denna typ av misstag skulle spillas på apparaten ska du omedelbart rengöra med en fuktig trasa av mikrofiber.

INSIDAN

- Efter varje användning, låt ugnen svalna och rengör den sedan, helst medan den fortfarande är varm, för att ta bort eventuella avlagringar eller fläckar som orsakas av matrester. För att torka eventuell kondens som kan ha bildats efter tillagning av livsmedel med högt vatteninnehåll ska du lämna luckan öppen och sedan torka av med en trasa eller svamp.

• Aktivera Smart Clean-funktionen för optimal rengöring av de inre ytorna. (Endast på vissa modeller).
• Rengör luckans glas med ett lämpligt flytande rengöringsmedel.
• Det går att ta av ugnsluckan för att underlätta rengöring av ugnen.

TILLBEHÖR

Blötlägg tillbehören i diskmedel blandat med vatten efter användning och hantera dem med ugnshandskar om de fortfarande är varma. Matrester kan avlägsnas med en diskborste eller svamp. Rengör inte instickstermometern och köttermometern (om sådana finns) i diskmaskin. Luftfriteringsplåten (om sådan finns) kan rengöras i diskmaskin.

RENGÖRA DE KATALYTISKA PANELERNA

(ENDAST PÅ VISSA MODELLER)

Denna ugn är försedd med särskilda katalytiska paneler som underlättar rengöringen av ugnsutrymmet tack vare deras självrengörande beläggning, vilken är porös och kapabel att absorbera fett och smuts. Dessa paneler är monterade på sidostegarna: När sidostegarna placeras och sedan monteras tillbaka ska man kontrollera att hakarna längst upp är införda i de avsedda hålen i panelerna.

För bästa bruk av de katalytiska panelernas självrengörande egenskaper rekommenderar vi att värma ugnen till 200° C i ungefär en timme med funktionen "Över/underv.& fläkt". Ugnen måste vara tom när detta görs. Låt sedan apparaten svalna innan eventuella kvarvarande matrester avlägsnas med en icke-repande svamp.

Observera: Använd aldrig slipande eller frätande rengöringsmedel, hårda borstar, stålull eller ugsrengöringsspray, eftersom dessa kan skada de katalytiska panelernas förmåga till självrengöring.

Kontakta vår kundservice om du behöver ersättningspaneler.

BYTE AV LAMPA

För att byta ut lampan, kontakta kundtjänst.

TA BORT OCH MONTERA LUCKAN

1. För att ta bort luckan, öppna den helt och sänk spärrarna tills de är i olåst läge.

1. Stäng luckan så längt det går.

Ta ett fast tag i luckan med båda händerna – håll inte i handtaget.

Ta helt enkelt av luckan genom att fortsätta stänga den medan du samtidigt drar den uppåt tills den lämnar sitt säte. Lägg ned luckan på sidan på ett mjukt underlag.

~15° a b

1. Montera tillbaka luckan genom att föra den mot ugnen och rikta in gångjärnens krokar med deras fästen. Säkra den övre delen i fästet.

2. Sänk luckan och öppna den sedan helt. Sänk spärrarna till deras ursprungliga läge: Se till att de har sänkts helt.

Tryck en aning på dem för att kontrollera att spärrarna är i korrekt läge.

"CLICK"

1. Försök att stänga luckan och kontrollera att den är i linje med kontrollpanelen. Upprepa annars de ovannämnda stegen: Luckan kan skadas om den inte fungerar som den ska.

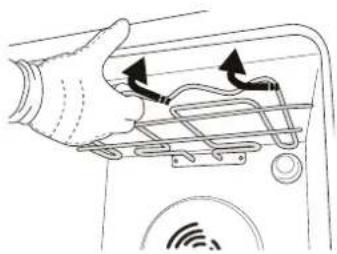

SÄNKA VÄRMEELEMENTET

(ENDAST PÅ VISSA MODELLER)

1. Ta bort sidostegarna.

1. Dra ut grillelementet en aning, och sänk det.

1. För att sätta tillbaka elementet, lyft det, dra det en aning mot dig, och se till att det vilar i sina sidostöd.

Problem Möjlig orsak Lösning
Ugnen fungerar inte.	Strömavbrott.Inte ansluten till elnätet.	Kontrollera att spänningen kommer fram till eluttaget då ugnen är ansluten till elnätet.Stäng av ugnen och slå på den igen för att se om felet kvarstår.
Displayen visar bokstaven "F" följt av ett nummer.	Programvaruproblem.	Kontakta vårt callcenter och uppge det nummer som kommer efter bokstaven "F".
Displayen visar oklar text och verkar vara trasig.	Ställ in ett annat språk. Kontakta vårt callcenter.
Tillagningscykeln med instickstermometer avslutades utan en uppenbar orsak eller så visas fel F3E3 på skärmen.	Instickstermometern är inte korrekt ansluten.	Kontrollera anslutningen av instickstermometern.

Du kan få åtkomst till policy, standarddokumentation och ytterligare produktinformation genom att:

- Använda QR-koden på din produkt

- Besöka vår webbsida docs.whirlpool.eu

- Eller kontakta vår kundservice (Se telefonnumret i garantihäftet). När du kontaktar vår kundservice, ange koderna som står på produktens typskylt.
