Märke	Blaupunkt
Modell	5EE64350
Produkttyp	Glaskeramikhäll
Tillagningszoner	4 strålningszoner
Zondiametrar	145 mm (x2), 180 mm, 210 mm
Restvärmeindikatorer	Ja (ljusindikatorer)
Elanslutning	230-240 V ~ 50 Hz
Installation	Inbyggnad i bänkskiva (min. tjocklek 20 mm)
Ytmaterial	Glaskeramik
Säkerhet	Sprickskydd, automatisk avstängning vid överhettning, får ej användas utan uppsikt
Rengöring	Mjuk trasa eller specialrengöring för spisar, ingen ånga eller slipmedel
Produktmått (L x D)	Cirka 590 x 520 mm (uppskattning)
Vikt	Cirka 8 kg (uppskattning)
Antal sidor i manualen	36
Tillgängliga språk	FR, DA, DE, EN, ES, IT, NL, SV

Vanliga frågor - 5EE64350 BLAUPUNKT

Hur använder jag tillagningszonerna?

Vrid motsvarande ratt medurs till önskad effekt. För att stänga av, vrid ratten till avstängt läge (0).

Vilka typer av kastruller ska jag använda?

Använd kastruller med plan botten och diameter anpassad till zonen. Undvik emaljerade eller grova bottnar som kan repa glaskeramiken.

Hur rengör jag hällen?

Låt svalna, rengör sedan med mjuk trasa eller specialrengöring för glaskeramik. Använd aldrig ångtvätt, slipande svampar eller klorinbaserade produkter.

Vad gör jag om en tillagningszon inte värms?

Kontrollera att hällen är ansluten, att ratten inte står på 0 och att huvudströmbrytaren är påslagen. Om problemet kvarstår, kontakta kundtjänst.

Vilka viktiga säkerhetsanvisningar finns?

Lämna inte tillagningen utan uppsikt, särskilt med olja. Använd inte hällen om ytan är sprucken. Håll barn under 8 år borta.

Hur installerar jag hällen?

Installationen ska utföras av fackman. Skär ut bänkskivan enligt angivna mått, placera tätningslisten och fäst därefter hällen med medföljande klämmor.

Hällen låter, är det normalt?

Ett svagt surr eller visslande ljud är normalt under drift. Om ljudet är starkt eller ovanligt, kontrollera att kastrullerna är lämpliga.

Kan jag använda en extern timer?

Nej, apparaten är inte avsedd att användas med timer eller fjärrkontroll.

Vad gör jag om socker eller söta livsmedel spills?

Rengör omedelbart, eftersom hett socker kan allvarligt skada glaskeramiken.

Var hittar jag typskylten?

Typskylten sitter oftast under hällen eller i manualen. Anteckna koderna innan du kontaktar kundtjänst.

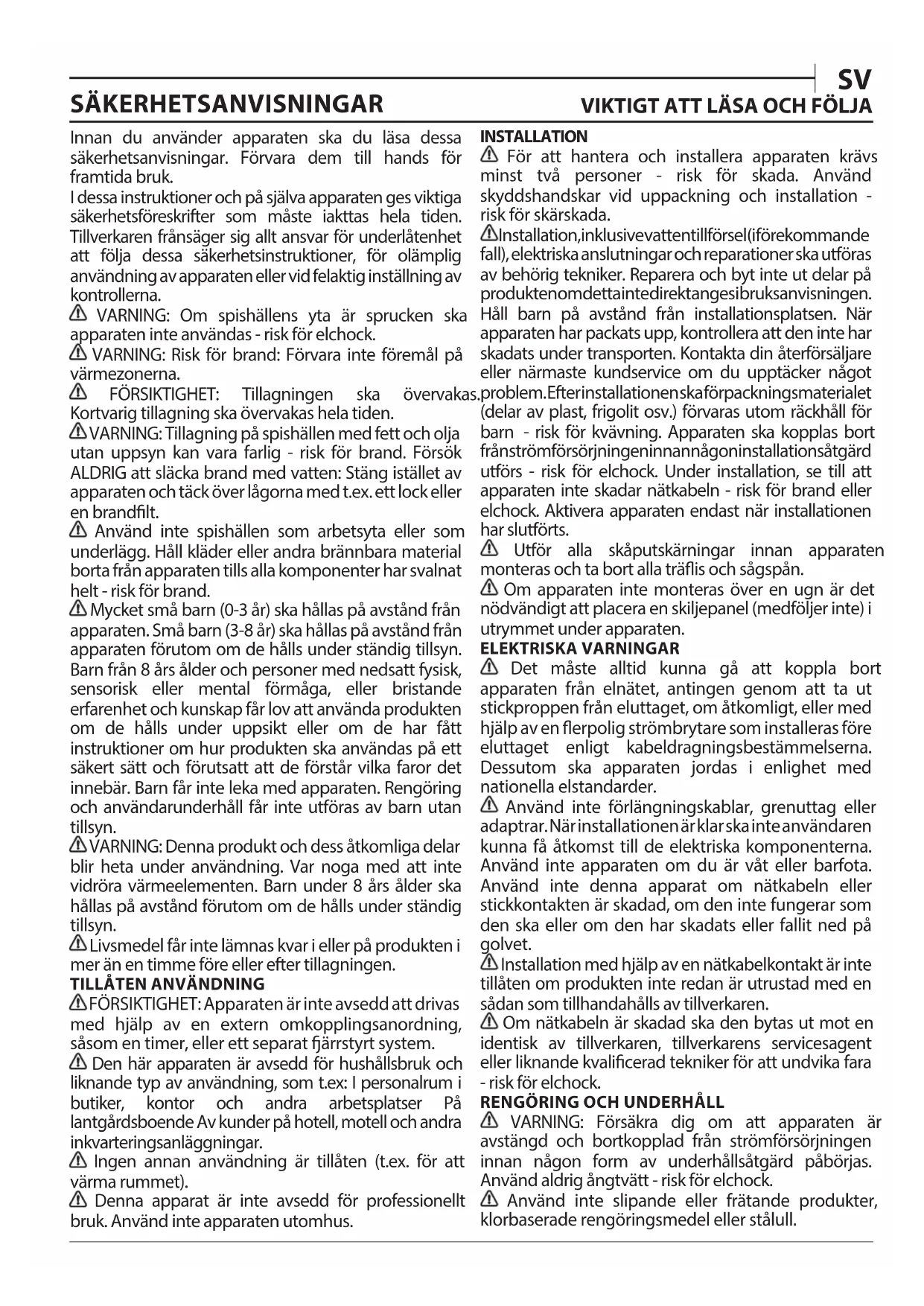

BRUKSANVISNING 5EE64350 BLAUPUNKT

I dessa instruktioner och på själva apparaten ges viktiga säkerhetsföreskrifter som måste iakttas hela tiden. Tillverkaren frånsäger sig allt ansvar för underlåtenhet att följa dessa säkerhetsinstruktioner, för olämplig användning av apparaten eller vid felaktig inställning av kontrollerna.

VARNING: Om spishällens yta är sprucken ska apparaten inte användas - risk för elchock.

VARNING: Risk för brand: Förvara inte föremål på värmezonerna.

FÖRSIKTIGHET: Tillagningen ska övervakas. Kortvarig tillagning ska övervakas hela tiden.

VARNING: Tillagning på spishällen med fett och olja utan uppsyn kan vara farlig - risk för brand. Försök ALDRIG att släcka brand med vatten: Stäng istället av apparaten och täck över lågorna med t.ex. ett lock eller en brandfilt.

Använd inte spishällen som arbetsyta eller som underlägg. Håll kläder eller andra brännbara material borta från apparaten tills alla komponenter har svalnat helt - risk för brand.

Mycket små barn (0-3 år) ska hållas på avstånd från apparaten. Små barn (3-8 år) ska hållas på avstånd från apparaten förutom om de hålls under ständig tillsyn. Barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap får lov att använda produkten om de hålls under uppsikt eller om de har fått instruktioner om hur produkten ska användas på ett säkert sätt och förutsatt att de förstår vilka faror det innebär. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

VARNING: Denna produkt och dess åtkomliga delar blir heta under användning. Var noga med att inte vidröra värmeelementen. Barn under 8 års ålder ska hållas på avstånd förutom om de hålls under ständig tillsyn.

Livsmedel får inte lämnas kvar i eller på produkten i mer än en timme före eller efter tillagningen.

TILLÅTEN ANVÄNDNING

FÖRSIKTIGHET: Apparaten är inte avsedd att drivas med hjälp av en extern omkopplingsanordning, såsom en timer, eller ett separat fjärrstyrt system. Den här apparaten är avsedd för hushållsbruk och liknande typ av användning, som t.ex.: I personalrum i butiker, kontor och andra arbetsplatser. På lantgårdsboende. Av kunder på hotell, motell och andra inkvarteringsanläggningar. Ingen annan användning är tillåten (t.ex. för att värma rummet). Denna apparat är inte avsedd för professionellt bruk. Använd inte apparaten utomhus.

INSTALLATION

För att hantera och installera apparaten krävs minst två personer - risk för skada. Använd skyddshandskar vid uppackning och installation - risk för skärskada.

Installation, inklusive vattentillförsel (i förekommande fall), elektriska anslutningar och reparationer ska utföras av behörig tekniker. Reparera och byt inte ut delar på produkten om det inte direkt anges i bruksanvisningen. Håll barn på avstånd från installationsplatsen. När apparaten har packats upp, kontrollera att den inte har skadats under transporten. Kontakta din återförsäljare eller närmaste kundservice om du upptäcker något problem. Efter installation ska förpackningsmaterial (delar av plast, frigolit osv.) förvaras utom räckhåll för barn - risk för kvävning. Apparaten ska kopplas bort från strömförsörjningen innan någon installationsåtgärd utförs - risk för elchock. Under installation, se till att apparaten inte skadar nätkabeln - risk för brand eller elchock. Aktivera apparaten endast när installationen har slutförts.

Utför alla skåp utskärningar innan apparaten monteras och ta bort alla träflis och sågspån.

Δ Om apparaten inte monteras över en ugn är det nödvändigt att placera en skiljepanel (medföljer inte) i utrymmet under apparaten.

ELEKTRISKA VARNINGAR

Det måste alltid kunna gå att koppla bort apparaten från elnätet, antingen genom att ta ut stickproppen från eluttaget, om åtkomligt, eller med hjälp av en flerpolig strömbrytare som installeras före eluttaget enligt kabeldragningsbestämmelserna. Dessutom ska apparaten jordas i enlighet med nationella elstandarder.

Använd inte förlängningskablar, grenuttag eller adaptrar. När installationen är klar ska användaren kunna få åtkomst till de elektriska komponenterna. Använd inte apparaten om du är våt eller barfota. Använd inte denna apparat om nätkabeln eller stickkontakten är skadad, om den inte fungerar som den ska eller om den har skadats eller fallit ned på golvet.

Installation med hjälp av en nätkabelkontakt är inte tillåten om produkten inte redan är utrustad med en sådan som tillhandahålls av tillverkaren.

Om nätkabeln är skadad ska den bytas ut mot en identisk av tillverkaren, tillverkarens serviceagent eller liknande kvalificerad tekniker för att undvika fara - risk för elchock.

RENGÖRING OCH UNDERHÅLL

VARNING: Försäkra dig om att apparaten är avstängd och bortkopplad från strömförsörjningen innan någon form av underhållsåtgärd påbörjas. Använd aldrig ångtvätt - risk för elchock. Använd inte slipande eller frätande produkter, klorbaserade rengöringsmedel eller stålull.

BORTSKAFFANDE AV FÖRPACKNINGSMATERIAL

Förpackningsmaterial kan återvinnas till 100% , vilket framgår av återvinningssymbolen

Förpackningsmaterialets olika delar ska därför bortskaffas på ett ansvarsfullt sätt och i enlighet med den lokala lagstiftningen om avfallshantering.

KASSERING AV GAMLA HUSHÅLLSAPPARATER

Denna apparat är tillverkad av material som kan återanvändas eller återvinnas. Kassera den enligt lokala bestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av elektriska hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där apparaten inhandlades. Denna apparat är märkt i enlighet med direktiv 2012/19/EU om avfall som utgörs av elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE) och med regleringen för elektrisk och elektronisk utrustning 2013 (i dess ändrade betydelse).

Genom att säkerställa att denna produkt bortskaffas på ett korrekt sätt hjälper du till att förhindra negativa konsekvenser på miljön och människors hälsa.

Symbolen på produkten eller i medföljande dokument anger att denna produkt inte får kasseras som hushållsavfall, utan ska lämnas in till en miljöstation för återvinning av elektrisk och elektronisk utrustning.

MILJÖRÅD

Utnyttja värmeplattans restvärme genom att stänga av den några minuter innan tillagningen är klar.

Kastrullens eller stekpannans botten ska täcka plattan väl. Ett kärl som är mindre än värmeplattan kommer att slösa energi.

Täck över dina kastruller och stekpannor med lock under tillagningen och använd så lite vatten som möjligt. Vid tillagning utan lock ökar energiförbrukningen.

Använd endast flatbottnade kastruller och stekpannor.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Denna apparat uppfyller kraven för ekodesign enligt Europeiska förordningen 66/2014 och föreskrifterna för ekodesign för energirelaterade produkter och energiinformation (rättelse) (EU Exit) 2019, i enlighet med den Europeiska standarden EN 60350-2.

Information om apparatens lågeffektsläge i enlighet med Förordning (EU) 2023/826 finns på följande länk: https://docs.emeaappliance-docs.eu.

INSTALLATION

• Spishällen ska placeras i en bänkskiva som är minst 20 mm djup.
• Det får inte finnas någonting mellan spishällen och ugnen (tvärsnitt, fästen, etc.).

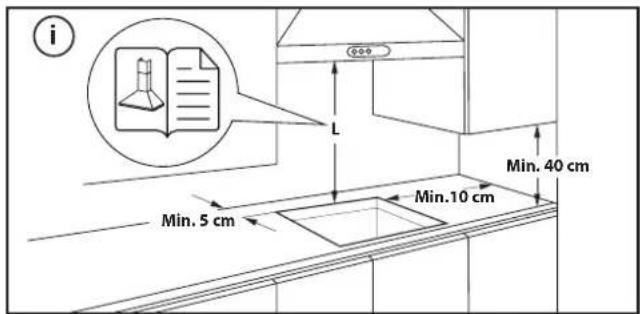

• För inbyggda dimensioner och installation, se bilden i denna paragraf. Du måste iaktta ett minimiavstånd mellan spishällen och spisfläkten ovanför den. Se spisfläktens bruksanvisning för mer information. Fäst den bifogade packningen på spishällen (om den inte redan blivit fast) efter att du rengjort dess yta.
• Installera inte spishällen nära en diskmaskin eller tvättmaskin, så att de elektriska kretsarna inte kommer i kontakt med ånga eller fukt, vilket kan skada dem. Om en ugn är installerad under spishällen, säkerställ att den är utrustad med ett kylningssystem. Om temperaturen hos spishällens elektriska kretsar överskrider den maximala temperaturen kommer den att slås av automatiskt. I detta fall, vänta i ett par minuter tills den interna temperaturen hos de elektriska kretsarna når en tolerabel nivå, vid vilken det är möjligt att slå på spishällen igen. OBSERVERA! Om spishällen skall monteras i en bänkskiva av annat material än trä (marmor, plast, keramik, natursten eller dylikt) måste du komma ihåg att beställa de speciella konsolerna (fig. 2), beställningsnummer 4819 404 78697, från kundtjänst.

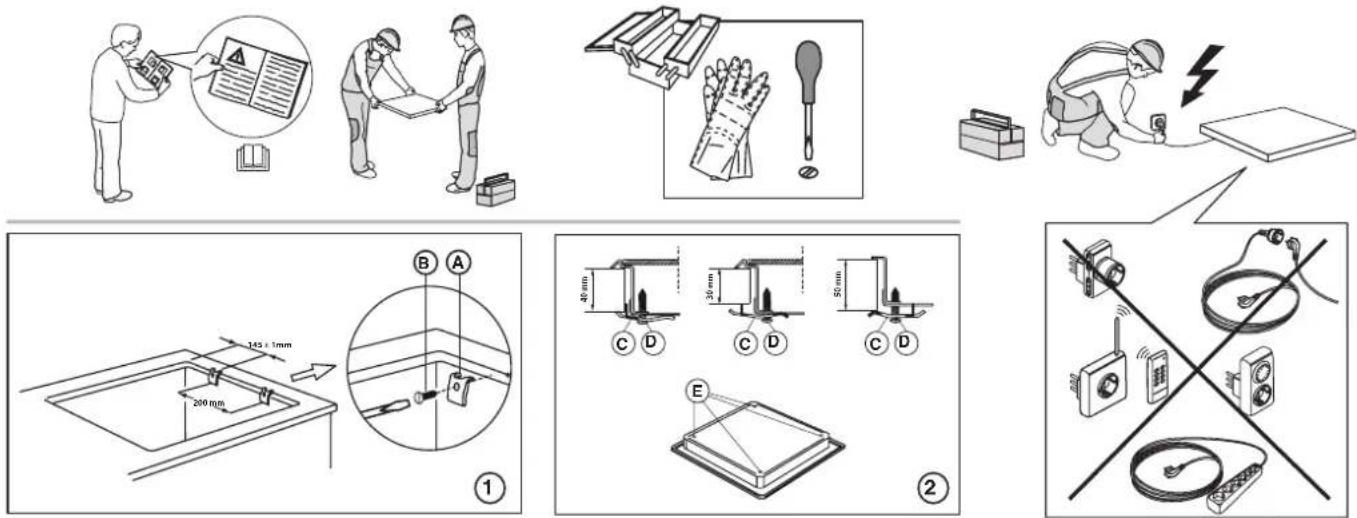

SPISHÄLLENS PLACERING

Viktigt: Ta bort skyddsfolien innan du sätter spishällen på plats.

Försäkra dig om att öppningen i bänkskivan där spishällen skall placeras har de mått som framgår av ritningen och att inga måttgränser överskrids. Använd inte våld när du sätter spishällen i bänkskivan. Det kan leda till att det blir sprickor i glaskeramikhällen (och det är inte säkert att skadorna visar sig omedelbart)! Om bänkskivan är av trä skall de medföljande fjädrarna och skruvarna användas. Fäst fjädrarna (A) (fig. 1) med de speciella medföljande skruvarna (B) (fig. 1) enligt illustrationen. Se till att specificerade avstånd respekteras. Montera spishällen i bänkskivan.

Om bänkskivan är tillverkad av marmor, plast, keramik, natursten eller dylikt måste spishällen förankras med speciella konsoler (C) (fig. 2). Montera spishällen i bänkskivan (fig. 1). Placera de 4 konsolerna (C) som på illustrationen i fig. 2. Var de skall placeras beror på bänkskivans tjocklek. Skruva i de 4 skruvarna (D) på avsedd plats (E) (fig. 2).

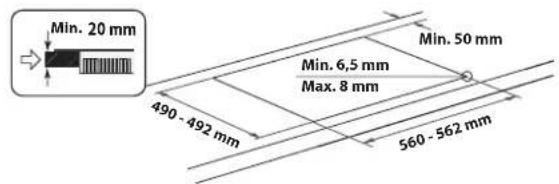

DIMENSIONER OCH DISTANSER SOM SKA IAKTTAS

TA BORT SPISHÄLLEN:

För att ta bort spishällen måste den först kopplas bort från elnätet. Det rekommenderas starkt att frigöra den nedre delen från ugnen, lådan, skiljeväggen eller annat. På så sätt kan teknikern komma åt den nedre delen av spishällen för att lossa de fyra klammorna med en skruvmejsel, lyfta spishällen och ta bort den utan att skada bänkskivan.

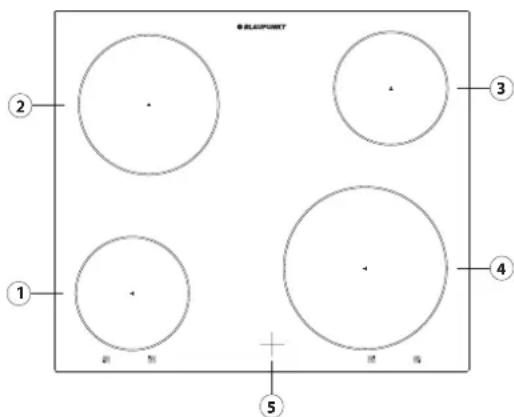

BESKRIVNING AV PRODUKTEN

1. Strålande kokzon Ø 145 mm
2. Strålande kokzon Ø 180 mm
3. Strålande kokzon Ø 145 mm
4. Strålande kokzon Ø 210 mm
5. Indikeringslampor för restvärme

FÖRSTA ANVÄNDNING AV PRODUKTEN

Innan användning:

• ta bort etiketterna som sitter ovanpå spishällen,

DAGLIG ANVÄNDNING

SLÅ PÅ/STÄNGA AV SPISHÄLLEN

Spishällens kontrollknappar finns på kontrollpanelen på ugnen.

För att sätta på spishällen vrider du vredet (vreden) medsols till önskad effekt eller symbol (de olika numren/symbolerna motsvarar olika effekter/funktioner). För att stänga av hällen vrider du tillbaka vredet (vreden) till läge "0".

Hällen är försedd med indikeringslampor för restvärme. Dessa kontrollampor tänds så snart som kokzonen når en hög temperatur. Restvärmevakterna

RENGÖRING OCH UNDERHÅLL

Koppla bort apparaten från elnätet.

• Använd inte ångrengöringsutrustning.
• Undvik att använda repande skursvampar eller stålull eftersom de kan förstöra glaset.
• Rengör hällen efter varje användning (när den har svalnat) för att ta bort matrester och fläckar.

FELSÖKNING

Om spishällen inte vill fungera korrekt, referera till felsökningsguiden för att fastställa problemet före du ringer till kundtjänsten.

• Läs och följ instruktioner, som ges i sektionen "Daglig användning".
• Kontrollera att strömförsörjningen fungerar korrekt.
• Stäng av spishällen och sätt på den igen för att undersöka om problemet har löst sig.

fortsätter att lysa efter att kokzonerna stängts av och slocknar inte förrän kokzonerna blivit så svala att de inte längre utgör någon fara.

Spishällens funktioner beskrivs i det separata "Produktbladet".

VIKTIGT: För att undvika permanenta skador på spishällen:

• använd inte kok- och stekkärl med ojämna bottnar;
• använd inte kok- och stekkärl med emaljerade bottnar;
• Socker och mat med högt sockerinnehåll kan skada spishällen och ska torkas bort omedelbart.

Salt, socker och sand kan repa glasytan. - Använd mjuk trasa, hushållspapper eller särskilda rengöringsprodukter för denna typ av spishäll (följ tillverkarens anvisningar). - Om vätska spills ut på kokzonen kan kastrullerna börja röra sig eller vibrera. - Torka av spishällen noga efter rengöring.

• Kontrollera att ratten inte står i läge "0". Ställ strömbrytaren i läge "Av" ett par minuter och ställ sedan tillbaka den i läge "På".
• Det går inte att stänga av spishällen: dra omedelbart ut stickkontakten ur eluttaget för att stänga av spishällen.

Om felet kvarstår efter dessa kontroller bör du kontakta närmaste kundtjänst.

När du kontaktar vår kundservice, ange koderna som står på produktens typskylt.
