BRUKSANVISNING LTR 3633 Battery Kärcher

Livsfare på grund af snitsår

1. Tryk på oplåsningstasten.

Figur K

1. Tryk på maskinkontakten.

Obs

dagslys eller ved god kunstig belysning. • Ikke bruk apparatet i vått gress eller när det regner.

Hindringer i klippeområdet

Fare for personskader og materielle skader

Før klippearbeidene begynner, må arbeidsområdet kontrolleres for objekter som kan bli slynget bort, eksempelvis stältråd, steiner, träder eller glass.

1. Trykk på läseknappen.

Figur K

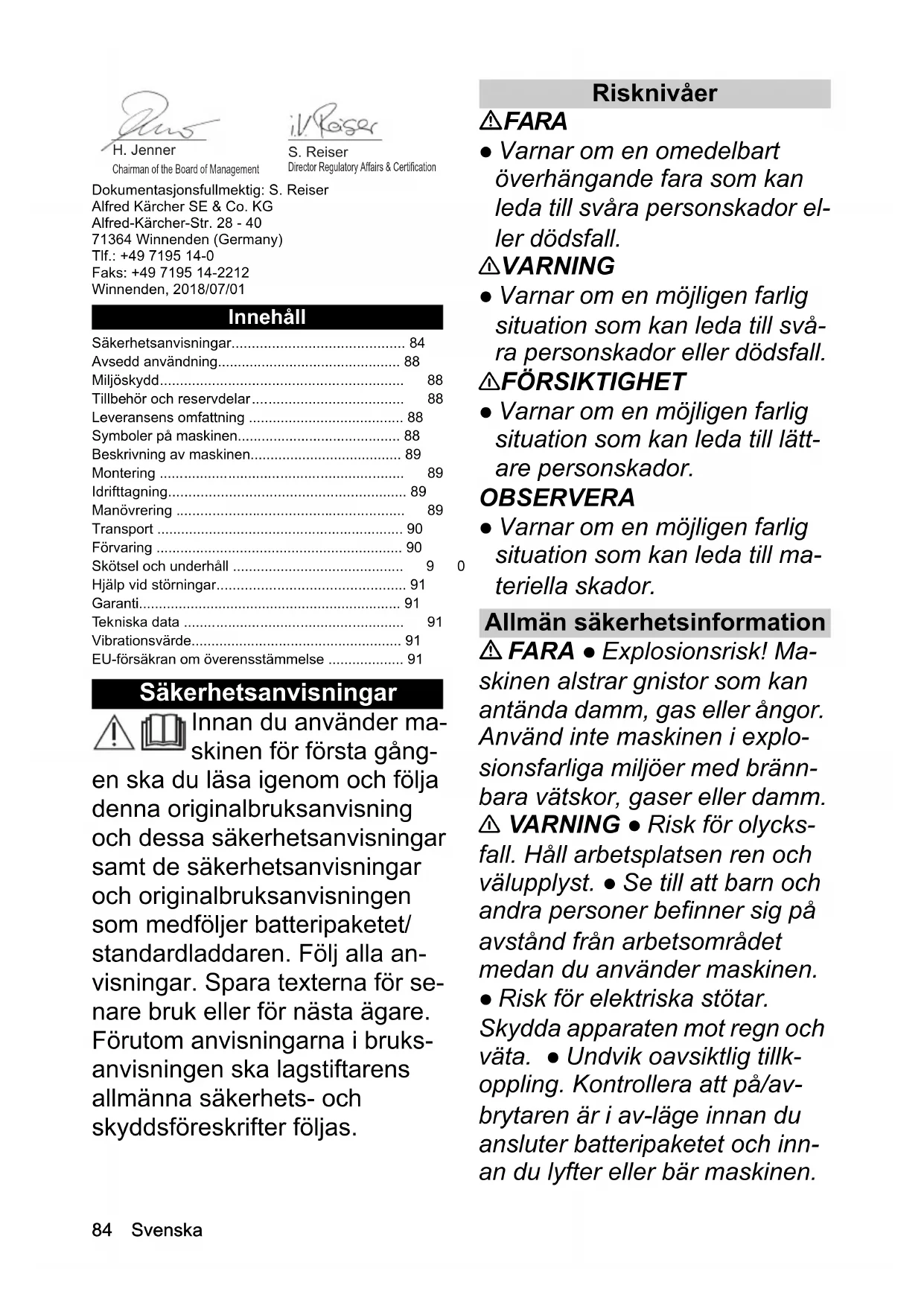

Avsedd användning.... 88

Miljöskydd.... 88

Tillbehör och reservdelar 88

Leveransens omfattning 88

Symboler på maskinen.... 88

Beskrivning av maskinen.... 89

Montering 89

Idrifttagning....89

Manövrering 89

Transport 90

Förvaring 90

Skötsel och underhåll 9 0

Hjälp vid störningar.... 91

Garanti....91

Tekniska data 91

Vibrationsvärde....91

EU-försäkran om överensstämmelse 91

Innan du använder ma- skinen för första gång- en ska du läsa igenom och följa denna originalbruksanvisning och dessa säkerhetsanvisningar samt de säkerhetsanvisningar och originalbruksanvisningen som medföljer batteripaketet/ standardladdaren. Följ alla an- visningar. Spara texterna för se- nare bruk eller för nästa ägare. Förutom anvisningarna i bruks- anvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas.

Risknivåer

!FARA

- Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠ WARNING

- Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall.

⚠FÖRSIKTIGHET

- Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

- Varnar om en möjligen farlig situation som kan leda till materiella skador.

Allmän säkerhetsinformation

⚠️ FARA ● Explosionsrisk! Maskinen alstrar gnistor som kan antända damm, gas eller ångor. Använd inte maskinen i explosionsfarliga miljöer med brännbara vätskor, gaser eller damm. ⚠️ VARNING ● Risk för olycksfall. Håll arbetsplatsen ren och välupplyst. ● Se till att barn och andra personer befinner sig på avständ från arbetsområdet medan du använder maskinen.

- Risk för elektriska stötar.

Skydda apparaten mot regn och väta. • Undvik oavsiktlig tillkoppling. Kontrollera att på/avbrytaren är i av-läge innan du ansluter batteripaketet och innan du lyfter eller bär maskinen.

• Risk för personskador om en inställningsnyckel sitter kvar på en roterande del av verktyget. Ta bort alla inställningsnycklar innan du tillkopplar maskinen.
• Spring inte när du arbetar med maskinen, utan gå i vanlig takt. Gå inte bakåt. Undvik onormal kroppshållning, se till att du står stadigt och håller balansen.
• Använd aldrig maskinen om AV/PÅ-knappen på handtaget inte stänger av och på maskinen som den ska. • Överbelasta inte maskinen. • Håll alltid skärverktygen vassa och rena. Vassa skärverktyg är lättare att manövrera och blockeras inte lika lätt.
• Stäng av motorn, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt:

- Innan du gör inställningar.

- Innan du lämnar maskinen obevakad.

- Innan du kontrollerar, rengör eller underhåller maskinen.

- Innan du tar bort någon blockering eller rengör gräsutkas-tets öppning.

- Innan du byter tillbehörsdelar.

- När du har kört på något främmande föremål. Kontrollera först om maskinen fått några skador och reparera dessa innan du startar maskinen igen.

- Om maskinen vibrerar på ett onormalt sätt. Kontrollera först om maskinen fått några skad-

or och reparera dessa innan du startar maskinen igen.

⚠ FÖRSIKTIGHET • Du får inte använda maskinen om du är påverkad av mediciner eller droger som begränsar reaktionsförmågan. Använd maskinen endast när du är utvilad och frisk. • Använd lämplig skyddsutrustning när du arbetar med maskinen. Skyddsutrustning som dammasker, halksäkra skor, skyddshjälm eller hörselskydd minskar risken för personskador. • Bär ordentligt ögon- och hörselskydd.

- Hörselskydd kan göra att du inte hör varningssignaler. Se därför upp för möjliga risker i närheten och i arbetsområdet. - Bär huvudskydd vid arbeten i områden där föremål kan falla ned. WARNING • När man arbetar med maskinen bör man vara klädd i långärmat och långa, grova byxor samt halkfria stövlar. Arbeta aldrig barfota. Bär inte sandaler eller kortbyxor.

Undvik löst sittande kläder och kläder med snören eller band.FÖRSIKTIGHET • Risk för personskador om löst sittande klädsel, här eller smycken fastnar i maskinens rörliga delar. Håll kläder och smycken borta från maskinens rörliga delar. Ha långt här knutet så att det inte hänger ned i maskinen. • Använd maskinen och dess tillbehör endast enligt dessa

anvisningar. Ta hänsyn till arbetsförhållandena och arbetet som ska utföras för att undvika farliga situationer.

Säker användning

⚠️FARA • Svåra skador kan uppstå om föremål slungas iväg av kniven eller om metalltrådar eller snören fastnar i klippsystemet. Undersök arbetsområdet noga innan du använder maskinen och leta efter föremål som stenar, pinnar, metallföremål, metalltrådar, hundben eller leksaker och avlägsna dem.

⚠️VARNING ● Apparaten får inte användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som inte har kunskap om dessa anvisningar.

- Använd maskinen endast vid dagsljus eller konstgjord belysning. • Kör inte maskinen i vått gräs eller när det regnar. • Håll ett minimiavständ på 15 m till personer och djur. Stoppa maskinen om någon kommer för nära. • Håll skärredskapet under höfthöjd. • Använd aldrig maskinen med skadade eller utan påmonterade skyddsanordningar. • Använd aldrig skärtrådar av metall. • Använd maskinen endast utomhus.

- Håll händer och fötter borta från skärarbetsytan när du startar motorn. - Risk för person-

skador: Skärverktygen fortsätter att rotera efter att motorn har stängts av. ● Risk för personskador. Kniven på skyddskåpan för att kapa skärtråden är mycket vass. Undvik kontakt med den, framför allt vid rengöring.

- Kontrollera att luftningshålen är fria från avlagringar. - Kontrollera maskinen före varje användning och efter varje slag avseende skador. Skadade delar, t.ex. en kontakt, måste repareras eller bytas av auktoriserad kundtjänst. - Kontrollera att drivhuvudsatsen är korrekt monterad och fastsatt. - Kontrollera att alla skyddsanordningar, avvisare och handtag är korrekt och säkert fastsatta. - Kontrollera varje gång innan du använder maskinen att trådkaparen är korrekt positionerad och säkrad.

- Använd endast reservskärtråden från tillverkaren. Använd inget annat skärredskap. - Risk för personskador. Gör inga ändringar på maskinen.

Hänvisning • I vissa områden kan det finnas föreskrifter som begränsar användningen av denna maskin. Rådgör med din lokala ansvariga myndighet.

Säkert underhåll och skötsel

⚠️ VARNING • När du har skjutit ut en ny tråd för du maskinen först till normalt driftläge innan du tillkopplar den. • Se till så att

maskinen alltid är i driftsäkert skick genom att regelbundet kontrollera att bultar, muttrar och skruvar är tillräckligt åtdragna.

- Kontrollera att rörliga komponenter fungerar felfritt och inte är blockerade samt att inga komponenter har brustit eller skadats. Om maskinen är skadad låter du reparera den innan du använder den. • Stäng av motorn, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt:

• Innan du rengör eller underhåll maskinen.
• Byter tillbehörsdelar.

⚠FÖRSIKTIGHET • Använd endast tillbehör och reservdelar som har godkänts av tillverka- ren. Originaltillbehör och origi- nalreservdelar garanterar en säker och störningsfri drift av maskinen.

OBSERVERA • Rengör produkten efter varje användning med en mjuk, torr trasa.

Hänvisning • Service- och underhållsarbeten får endast utföras av fackpersonal med lämplig utbildning. Vi rekommenderar att du skickar produkten till ett auktoriserat servicecenter för reparation. • Du får endast genomföra de inställningar och reparationer som beskrivs i denna bruksanvisning. Kontakta din auktoriserade kundtjänst för övriga reparationer. • Låt skadade eller oläsliga varningsskyltar på maskinen bytas ut av auktorise-rad kundtjänst.

Säker transport och förvaring

⚠️VARNING • Stäng av maskinen, låt den svalna och ta bort batteripaketet innan du förvarar eller transporterar maskinen.

⚠FÖRSIKTIGHET ● Risk för personskador och skador på maskinen. Skydda maskinen mot rörelser och fall under transport.

OBSERVERA • Avlägsna alla främmande föremål från maskinen innan du transporterar eller förvarar den. • Förvara maskinen på en torr och välventilerad plats som barn inte kan komma åt. Håll maskinen borta från korroderande ämnen som trädgårdskemikalier. • Förvara inte maskinen utomhus.

Kvarstående risker

⚠ WARNING

- Även om maskinen används enligt föreskrifterna, kvarstår ändå vissa risker. Följande faror kan uppkomma när man använder maskinen:

- Vibrationer kan orsaka skador. Använd rätt verktyg för varje arbete, använd de avsedda handtagen och begränsa arbetstiden och exponeringstiden.

• Buller kan leda till hörselskador. Använd alltid hörselskydd och begränsa exponeringen.
• Skador genom föremål som slungas iväg.

Riskreducing

⚠FÖRSIKTIGHET

• Längre användning av verktyget kan leda till vibrationsbase-rade cirkulationsstörningar i händerna. En allmängiltig tidslängd för användningen kan inte fastläggas eftersom denna påverkas av många faktorer:
• Personliga anlag för dålig cir-kulation (ofta kalla eller dom-nade fingrar)
• Låg omgivningstemperatur. Bär varma handskar för att skydda händerna.
• Kvävd cirkulation på grund av hårt grepp.
• Drift utan pauser är skadligare än drift med inlagda pauser. Vid regelbunden och oavbruten användning av verktyget samt vid upprepade symtom som domnande och kalla fingrar bör du kontakta läkare.

Avsedd användning

⚠️FARA

Ej ändamålsenlig användning

Livsfara genom skärskador

Använd maskinen endast till de ändamål den är avsedd för.

Använd inga knivar av metall som t.ex. sågblad eller gräsklingor.

△VARNING

Omkringflygande föremål

Risk för personskador och materiella skador

Håll ett minimiavständ på 15 m till personer, djur och föremål.

- Maskinen lämpar sig för utomhusarbete.

• Maskinen kan användas till att klippa gräs som växer längs väggar, staket, träd eller kanter.
• Maskinen kan användas till att klippa på ställen som är svåråtkomliga med en vanlig gräsklippare, t.ex. gravar, sluttningar och gläntor.
• Gör inga ändringar som inte är godkända av tillverkaren.
• Använd inte maskinen i närheten av våta miljöer eller i regn.
• Undvik att klippa när det är vått.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Symboler på maskinen

Följ alla varningar och säkerhetsanvisningar. Innan du använder produkten måste du läsa och förstå alla anvisningar.

Använd lämpliga ögon- och hörselskydd när du arbetar med maskinen.

Utsätt inte maskinen för regn eller väta.

Använd varken sågblad eller metallknivar.

Risk på grund av föremål som slungas iväg. Håll avstånd.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

För bilder, se bildsidorna

Bild A

① Strömbrytare med variabel hastighetskontroll

② Bakre handtag

③ Frigöringsknapp

④ Främre handtag

⑤ Övre skaft

⑥ Skaftkoppling

⑦ Nedre skaft

⑧ Motorhus

⑨Brytare för inställning av arbetsbredden

10 Trådskydd

⑪ Kniv

⑫Växtskyddsbygel

13 Skärträd

14*Batteripaket

15*Laddare

⑯ Spolskydd

⑰ Frigöring, spolskydd

18 Skärverktyg

a) Trådspole

b) Trimmerkniv

⑲Ögla

20 Knapp för att lossa träden

②1 Typskylt

22 Bärrem (2.445-242.0)

* tillval

Batteripaket

Maskinen kan Kärcher 36 V Battery Power drivas med ett batteripaket.

Montering

Montera trådskyddet

△VARNING

Kniv på trådskyddet

Skärskador

Montera trådskyddet innan du tar maskinen i drift för första gången.

△VARNING

Friliggande tråd

Skärskador

Använd aldrig maskinen utan trådskydd.

Bild B

Trådskyddet måste peka mot operatören.

1. Sätt trådskyddet på hållaren.

2. Skruva fast trådskyddet på hållaren.

Montera växtskyddsbygeln

1. Montera växtskyddsbygeln.

Bild C

Montera skaftet

1. Sätt ihop det övre och nedre skaftet.

Bild D

Montera det främre handtaget

1. Skruva fast det främre handtaget i önskad höjd på det övre skaftet.

Bild E

Idrifttagning

Ställa in trådlängden

1. Ställ in det önskade arbetsbredden med brytaren.

Bild F

1. Tryck på knappen för att lossa tråden och dra tråden ur trådspolen fram till skärkanten. Tryck vid behov på knappen flera gånger.

Bild G

Montera batteripaketet

1. Skjut in batteripaketet i maskinens fäste tills du hör att det kopplas i.

Bild H

Manövrering

Ställ växtskydd i driftposition

1. Dra ut växtskyddet och sätt tillbaka det i driftposition innan klippningen startar.

Bild I

Haka i bärselen

1. Lägg selen över en axel.

Bild J

1. Tryck fast bärselens krokar i öglan på skaftet.

Arbetsmetoder

⚠FÖRSIKTIGHET

Hinder i klippområdet

Risk för personskador och materiella skador Innan klipparbeten påbörjas måste arbetsområdet kontrolleras avseende föremål som kan slungas iväg, t.ex. stängsel, stenar, trådar eller glas.

1. Tryck på frigöringsknappen.

Bild K

1. Tryck på strömbrytaren.

Hänvisning

Maskinens strömbrytare fungerar även som varv- talsreglage. Ju längre in du trycker brytaren, desto snabbare roterar skärträden. Tryck därför inte in ma- skinens strömbrytare för snabbt.

Maskinen startar.

1. Håll skärhuvudet parallellt mot marken.

2. Gör halvcirkelformade rörelser med maskinen över skärgodset.

3. Klipp högt gräs i flera arbetsomgångar.

Förlänga trådlängd under drift

Under klippningen slits maskinens tråd. Den blir kortare genom avfransning och avslitning. En för kort tråd ger ett dåligt klippresultat.

Hänvisning

Trådlängden kan förlängas under drift.

1. Släpp frigöringsknappen och strömbrytaren.

Bild L

1. Tryck på frigöringsknappen och strömbrytaren. Tråden förlängs automatiskt och kortas till passande längd vid skärbladet.

Bild M

Hänvisning

Om tråden inte längre förlängs automatiskt måste du byta trådspole (se kapitel Byta ut trådspolen).

Byta skärverktyg

Som skärverktyg används trådspolen och trimmerkniven.

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).

2. Ta bort det skärverktyg som inte behövs och sätt dit önskat skärverktyg (se kapitel Byta ut skärverktyget).

Ta ut batteripaketet

Hänvisning

Vid längre arbetsuppehåll måste batteripaketet tas ut ur maskinen och skyddas mot obehörig användning.

1. Dra i batteripaketets frigöringsknapp i riktning mot batteripaketet.

Bild N

1. Tryck på batteripaketets frigöringsknapp för att låsa upp batteripaketet.

2. Ta ut batteripaketet ur apparaten.

Avsluta driften

1. Ta ut batteripaketet ur apparaten (se kapitel Ta ut batteripaketet).

2. Rengör maskinen (se kapitel Rengöring av maskinen).

Transport

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid förvaring.

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).

2. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Förvaring

Rengör alltid maskinen när den ska förvaras (se kapitel Rengöring av maskinen).

1. Lossa skaftkopplingen och lossa de båda skaftdelarna.

Bild O

1. Förvara de båda maskindelarna på en torr och välventilerad plats. Se till att maskinen inte kommer i kontakt med korrosiva ämnen som trädgårdskemikalier och tösalt. Förvara inte maskinen utomhus.

Skötsel och underhåll

⚠FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta alltid ut batteripaketet ur maskinen innan du utför arbete på den.

⚠FÖRSIKTIGHET

Risk för personskador på grund av vassa knivar

Använd skyddsglasögon och skyddshandskar vid alla arbeten på maskinen.

1. Ta bort klipprester från trådskyddet och skärhuvudet.

2. Rengör maskindelarna efter behov med en fuktiga trasa.

3. Avlägsna smuts och främmande partiklar från batterifästet och de elektriska kontakterna med jämna mellanrum.

Byta ut skärverktyget

Byta ut trådspolen

1. Tryck på frigöringen för trådskyddet och ta bort det. Bild P

2. Ta bort trådspolen och avfallshantera den.

3. Trä den nya trådspolens trådände genom öglan. Bild Q

4. Sätt trådspolen i fästet.

5. Sätt spolskyddet på hållaren. Se till att spolskyddet hakar i så det hörs.

Bild R

1. Ställ in trådlängden (se kapitel ldrifttagning).

Byta ut trimmerkniven

1. Tryck på frigöringen för trimmerkniven och ta bort trimmerkniven.

2. Sätt i den nya trimmerkniven i fästet. Var noga med att sätta den i rätt läge med hjälp av markeringen. Bild S

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kommer då inte längre att uppnås vid full laddning. Detta är inte ett fel.

Fel Orsak Åtgärd
Maskinen startar inte	Batteripaketet är felaktigt insatt.	● Skjut in batteripaketet i fästet tills du hör att det hakar i.
	Batteripaket är tomt. ● Ladda upp batteripaketet.
	Batteripaketet är defekt. ● Byt ut batteripaketet.
Maskinen stannar under drift	Tråden är för lång och överbelastar motorn	● Montera trådskyddet.Tråden kortas ned automatiskt.
	Skärhuvudet är blockerat av klipprester	● Avlägsna klippresterna.
	Motorn är överbelastad	● Klipp endast lämpligt skärgods, se kapitel Avsedd användning.
	Motorn är överhettad	● Avbryt arbetet och låt motorn svalna.
	Batteriet är överhettat	● Avbryt arbetet och vänta tills batteritemperaturen ligger inom normalområdet igen.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Effektdata maskin
Driftspänning V 36
Arbetsbredd	mm	280 - 330
Skärtråd, diameter	mm	2,0
Max. varvtal (± 10%)	/min	7000
Fastställda värden enligt EN 50636-2-91
Ljudtrycksnivå L_pA	dB(A)	79,3
Osäkerhet K_pA	dB(A)	3,0
Ljudeffektsnivå L_WA + Osäkerhet K_WA	dB(A)	95
Hand-arm-vibrationsvärde för främre handtag	m/s ^2	3,4
Hand-arm-vibrationsvärde för bakre handtag	m/s ^2	3,3
Osäkerhet K	dB(A)	1,5
Mått och vikter
Längd x bredd x höjd	mm	1474 x 346 x 511
Vikt (utan batteripaket)	kg	2,8

Med förbehåll för tekniska ändringar.

Vibrationsvärde

⚠️VARNING

Det angivna vibrationsvärdet mättes med en standardmätmetod och får användas för jämförelse av maskinerna.

Det angivna vibrationsvärdet får används i en preliminär bedömning av belastningen.

Beroende på hur maskinen används kan vibrationerna under den aktuella användningen av maskinen avvika från totalvärdet.

Maskiner med ett hand-arm vibrationsvärde > 2,5 m/s² (se kapitel Tekniska data i bruksanvisningen)

⚠FÖRSIKTIGHET ● Kontinuerlig användning av maskinen i flera timmar kan leda till domningar. ● Bär varma handskar för att skydda händerna. ● Ta regelbundna arbetspauser.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Batteridriven grästrimmer

Typ: LTR 36-33 Battery, 1.444.35x.0

Gällande EU-direktiv

2000/14/EG (+2005/88/EG)

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Tillämpade harmoniserade standarder

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-91:2014

EN 50581:2012

EN 55014-1: 2017

EN 55014-2: 2015

Tillämpad konformitetsbedömningsprocedur 2000/14/EG och ändrat genom 2005/88/EG: Bilaga VI

Det berörda anmälda organets namn och adress TÜV Rheinland LGA Products GmbH (NB 0197)

Tillystraße 2

D-90431 Nürnberg

Ljudeffektsnivå dB(A)

Uppmätt:91,4

Garanterad:95

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Svars (bez akumulatoru pakas) kg 2,8
