BRUKSANVISNING HW 600 CASO

50.1 Före första användningen .............................................................................. 96

Läs informationen i denna text, så att du snabbt lär känna din apparat och kan utnyttja dess funktioner i full utsträckning. Du kommer att ha nytta av din apparat under många år, om du hanterar och sköter den på rätt sätt. Vi önskar mycket nöje vid användningen.

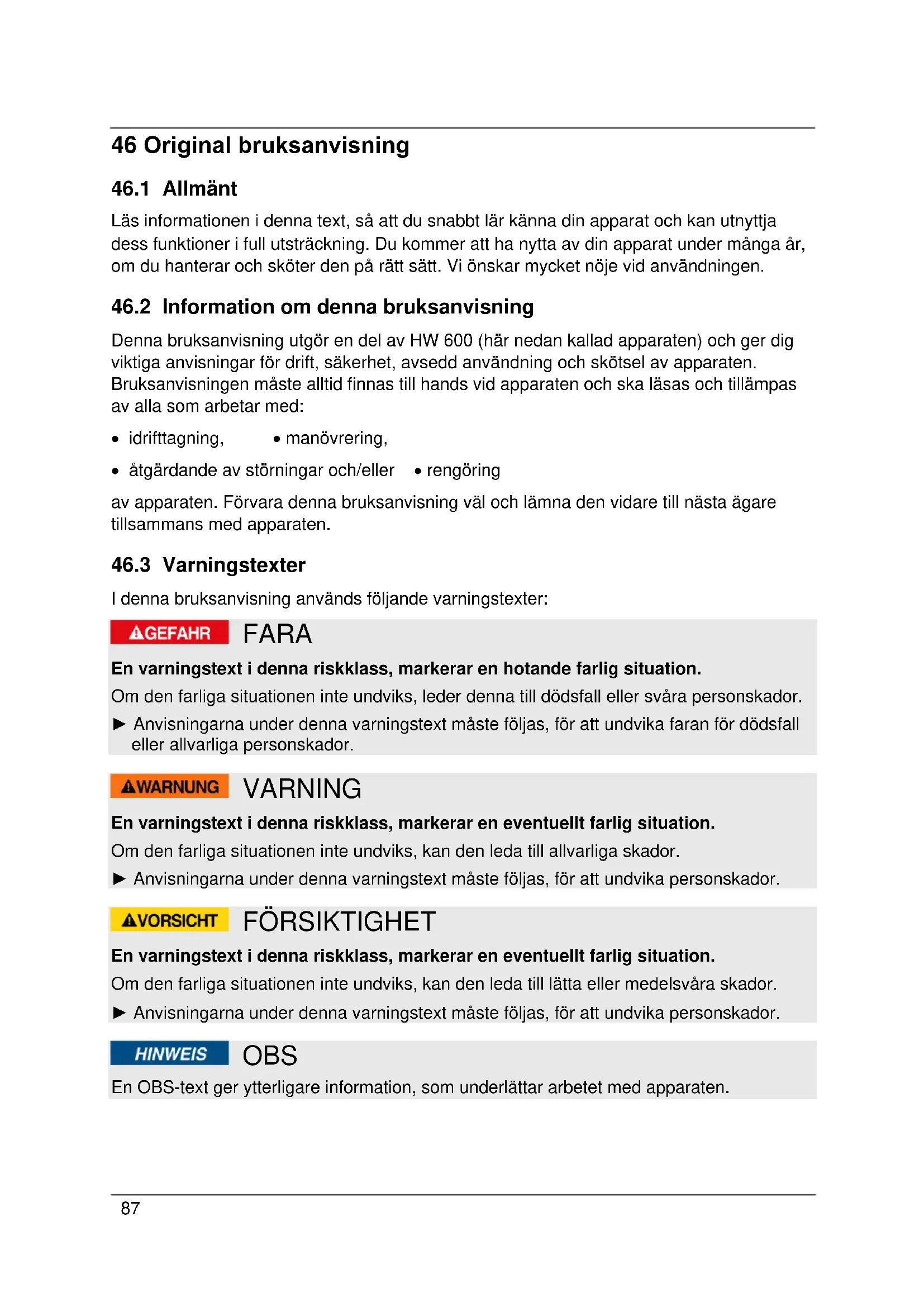

46.2 Information om denna bruksanvisning

Denna bruksanvisning utgör en del av HW 600 (här nedan kallad apparaten) och ger dig viktiga anvisningar för drift, säkerhet, avsedd användning och skötsel av apparaten. Bruksanvisningen måste alltid finnas till hands vid apparaten och ska läsas och tillämpas av alla som arbetar med: idrifttagning, manövrering, åtgärdande av störningar och/eller rengöring av apparaten. Förvara denna bruksanvisning väl och lämna den vidare till nästa ägare tillsammans med apparaten.

I denna bruksanvisning används följande varningstexter: FARA En varningstext i denna riskklass, markerar en hotande farlig situation. Om den farliga situationen inte undviks, leder denna till dödsfall eller svåra personskador. ► Anvisningarna under denna varningstext måste följas, för att undvika faran för dödsfall eller allvarliga personskador. VARNING En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till allvarliga skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. FÖRSIKTIGHET En varningstext i denna riskklass, markerar en eventuellt farlig situation. Om den farliga situationen inte undviks, kan den leda till lätta eller medelsvåra skador. ► Anvisningarna under denna varningstext måste följas, för att undvika personskador. OBS En OBS-text ger ytterligare information, som underlättar arbetet med apparaten.88

46.4 Ansvarsbegränsning

All teknisk information i denna bruksanvisning, liksom data och anvisningar för installation, drift och skötsel svarar mot aktuell nivå vid pressläggningen och lämnas mot bakgrund av våra hittillsvarande erfarenheter och kunskaper. Inga anspråk kan ställas med anledning av uppgifterna, bilderna och beskrivningarna i denna anvisning. Tillverkaren påtar sig inget ansvar för skador till följd av: att anvisningarna inte följs att användning sker på icke avsett sätt icke fackmässiga reparationer användning av otillåtna reservdelar tekniska förändringar, modifieringar av apparaten Modifieringar av apparaten rekommenderas inte och omfattas inte av garantin. Översättningar görs i god tro. Vi tar inget ansvar för översättningsfel, även när översättningen är gjord av oss eller för vår räkning. Bindande återstår bara den tyska originaltexten.

46.5 Upphovsmannarättsskydd

Denna dokumentation är upphovsmannarättsligt skyddad. Alla rättigheter, även avseende fotomekanisk reproduktion, mångfaldigande och spridning via speciella metoder (t.ex. databearbetning, datamedium och datanät), även delvis, är förbehållna Braukmann GmbH. 47 Säkerhet I detta avsnitt får du viktiga säkerhetsanvisningar för arbetet med apparaten. Denna apparat svarar mot föreskrivna säkerhetsbestämmelser. En felaktig användning kan emellertid leda till person- och egendomsskador.

47.1 Avsedd användning

Denna enhet (inklusive vattenfilter) är endast avsedd för hushållsbruk i slutna utrymmen för att koka dricksvatten. Denna apparat är avsedd att användas i hushållet och liknande tillämpningar, exempelvis: i kök för personal i butiker, på kontor och andra yrkesmässiga omgivningar; i lantbruksmiljöer; av kunder på hotell, motell och andra logianordningar; på frukostpensionat. All annan eller därutöver gående användning räknas som inte avsedd. VARNING Fara genom icke avsedd användning! Apparaten kan ge upphov till fara i samband med icke avsedd användning och/eller annat bruk. ► Apparaten får uteslutande användas på avsett sätt. ► De i denna bruksanvisning beskrivna metoderna ska följas. Anspråk av alla former på grund av skador till följd av icke avsedd användning är uteslutna. Enbart användaren står då ensam för risken.89

47.2 Allmänna säkerhetsanvisningar

OBS För säkert arbete med apparaten ska nedanstående allmänna säkerhetsanvisningar följas: ► Läs noga igenom alla instruktioner. ► Denna apparat kan användas av barn som är 8 år och äldre, om de hålls under uppsikt eller har instruerats om säker användning av apparaten och har förstått de risker som detta medför. ► Rengöring och skötsel från användarens sida får inte utföras av barn, såvida de inte är 8 år eller äldre och hålls under uppsikt. ► Barn får inte leka med apparaten. Apparaten och dess nätkabel måste hållas på avstånd från barn yngre än 8 år. ► Apparaten kan användas av personer med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunnande, om de hålls under uppsikt eller har instruerats avseende säkert bruk av apparaten och förstått de risker som detta medför. ► Koppla ur stickkontakten från vägguttaget när anordningen inte används och före rengöring. ► En reparation av apparaten får enbart utföras hos av tillverkaren auktoriserad kundservice, annars föreligger inte längre något garantiåtagande för efterföljande skador. Allvarliga risker för användaren kan uppkomma genom icke fackmässiga reparationer. ► Defekta komponenter får enbart bytas ut mot originalreservdelar. Enbart med sådana delar, garanteras att säkerhetskraven uppfylls. ► Användning av delar och tillbehör som inte rekommenderats av tillverkaren kan leda till skador. ► Använd inte utomhus.90 OBS ► Kabeln får inte hänga över heta ytor eller en bordskant. ► Använd inte på eller nära en het gas- eller elbrännare eller i en förvärmd ugn. ► Använd enheten endast för avsett ändamål. ► Hantera alltid enheten med försiktighet. Placera den inte på kanten av ett skrivbord eller diskbänken för att skydda den från att falla. Det kan skada enheten. ► SPARA DESSA INSTRUKTIONER.

47.3 Risk för brännskador

VARNING Det vatten som värms upp i denna enhet kan bli mycket varmt och enheten likaså. Iaktta följande säkerhetsanvisningar för att inte bränna eller skålla er själv eller andra: ► Vid kokande vatten blir enheten varm. ► Rör inte den heta ytan samt vattenuttaget när enheten är i drift. Risk för brännskador! ► Öppna locket på vattenbehållaren långsamt för att förhindra skållning av den utströmmande ångan. ► Kontrollera alltid temperaturen på vattnet innan ni dricker det. ► Undvik risk för brännskador: Var vänlig och kontrollera temperaturen på maten innan ni ger den till er baby. Det går enkelt att göra med ovansidan av er hand. ► Var uppmärksam på den heta ånga som uppstår under matlagningsprocessen. Det finns risk för brännskador!91

47.3.1 Risker genom elektrisk ström

Livsfara genom elektrisk ström! Vid kontakt med spänningsförande ledningar eller komponenter föreligger livsfara! Följ nedanstående säkerhetsanvisningar för att undvika risker orsakade av elektrisk ström: ► Placera inte anslutningskabeln, enheten eller stickkontakten i vatten eller andra vätskor för att undvika kortslutning. ► Kör inte denna apparat, om dess elkabel eller väggkontakt är skadad, om den inte fungerar på föreskrivet sätt eller om den har tappats eller skadats. Om strömkabeln eller väggkontakten har skadats, måste den bytas ut av tillverkaren eller dennes serviceombud, för att undvika faror. ► Apparatens hölje får under inga omständigheter öppnas. Om spänningsförande anslutningar vidrörs och den elektriska och mekaniska konstruktionen förändras, föreligger risk för elektriska stötar. Därutöver kan funktionsstörningar uppkomma i apparaten. 48 Idrifttagning I detta avsnitt finns viktiga anvisningar för idrifttagning av apparaten. Följ anvisningarna för att undvika risker och skador.

48.1 Säkerhetsanvisningar

VARNING ► Förpackningsmaterialen är inga leksaker. Risk för kvävning.

48.2 Leveransomfattning och transportinspektion

Apparaten levereras som standard med följande komponenter: ● Varmvattenberedare ● Vattenfilter ● Bruksanvisning OBS ► Kontrollera att leveransen är komplett och med avseende på synliga skador. ► Rapportera omedelbart ofullständig leverans eller skador till följd av bristfällig förpackning eller genom transporten till speditören, försäkringsbolaget och leverantören.92

För att packa upp apparaten, ska den tas ur kartongen och förpackningsmaterialet avlägsnas.

48.4 Avfallshantering av emballaget

Emballaget skyddar apparaten mot transportskador. Förpackningsmaterialen har valts efter miljövänliga och avfallshanteringstekniska aspekter och är därför återvinningsbara. Återvinning av förpackningen i materialkretsloppet sparar råmaterial och minskar avfallsberget. Lämna förpackningsmaterial som inte längre behövs till ett uppsamlingsställe på din ort. OBS ► Behåll om möjligt originalförpackningen under apparatens garantitid, för att vid ett garantifall på föreskrivet sätt åter kunna förpacka apparaten.

48.5 Krav på uppställningsplatsen

För säker och felfri drift av apparaten, måste uppställningsplatsen uppfylla följande förutsättningar: Enheten måste placeras på en fast, plan och horisontell yta med tillräcklig bärkraft för enheten. Placera enheten endast på en vattenbeständig yta. Apparaten är inte avsedd för inbyggnad i vägg eller placering i inbyggt skåp. Använd inte enheten utomhus. Använd inte enheten nära varm gas eller en varm ugn. Välj uppställningsplatsen så att barn inte kan komma åt enheten. Apparaten är inte avsedd för inbyggnad i vägg eller placering i inbyggt skåp. Ställ inte apparaten i en het, våt eller mycket fuktig omgivning eller i närheten av brännbara material. Eluttaget måste vara lätt åtkomligt, så att det i en nödsituation går lätt att dra ur nätsladden. Uppställning av apparaten på icke-stationära uppställningsplatser (t.ex. fartyg) får enbart utföras av fackföretag/fackpersonal, om de säkerställer förutsättningar för säkerhetsmässigt korrekt användning av denna apparat.

48.6 Elektrisk anslutning

För säker och felfri drift av apparaten, ska följande anvisningar iakttas i samband med den elektriska anslutningen: Innan apparaten ansluts, ska anslutningsdata (spänning och frekvens) på märkskylten jämföras med ditt elnät. Dessa data måste överensstämma, för att apparaten inte ska skadas. Rådfråga din elektriker, om du är tveksam.93 Anslutning av apparaten till elnätet, får maximalt ske via en 3 meter lång, utrullad skarvsladd med en area om minst 1,5 mm². Användning av grenuttag eller –dosor är förbjudet på grund av den därmed förknippade brandfaran. Försäkra dig om att elkabeln är oskadad och inte dras över eller under apparaten eller över ytor som är heta och/eller har vassa kanter. Eluttaget måste vara säkrat med en 16A säkring. Apparatens elektriska säkerhet garanteras enbart, om den ansluts till ett på föreskriftsenligt sätt monterat jordningssystem. Låt en behörig elektriker kontrollera installationen i ditt hem, om du är tveksam. Tillverkaren ansvarar inte för skador, förorsakade genom saknad eller trasig jordledare.

48.7 Överhettningsskydd & Återställning

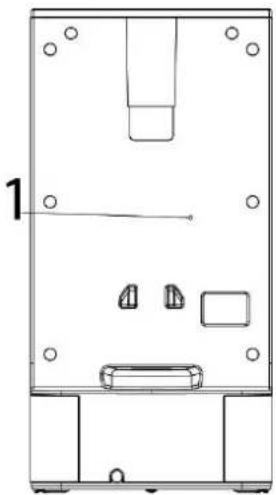

Enheten är utrustad med överhettningsskydd. Om enhetens temperatur överstiger den kritiska gränsen, stänger enheten av vidare strömförsörjning av säkerhetsskäl. Genom att trycka på återställningsknappen (1) kan enheten återaktiveras. Dra ur stickkontakten innan återställning. Om enheten enbart ger kallt vatten, vänligen tryck på återställningsknappen. Använd den bifogade återställningsnyckeln för återställningsknappen.

49 Konstruktion och funktion I detta avsnitt får du viktiga anvisningar om apparatens konstruktion och funktion.

VARNING ► Varningssymbol: het ånga. ► Varning, het ånga kan strömma ut ur enheten. Varning: Risk för brännskada!94

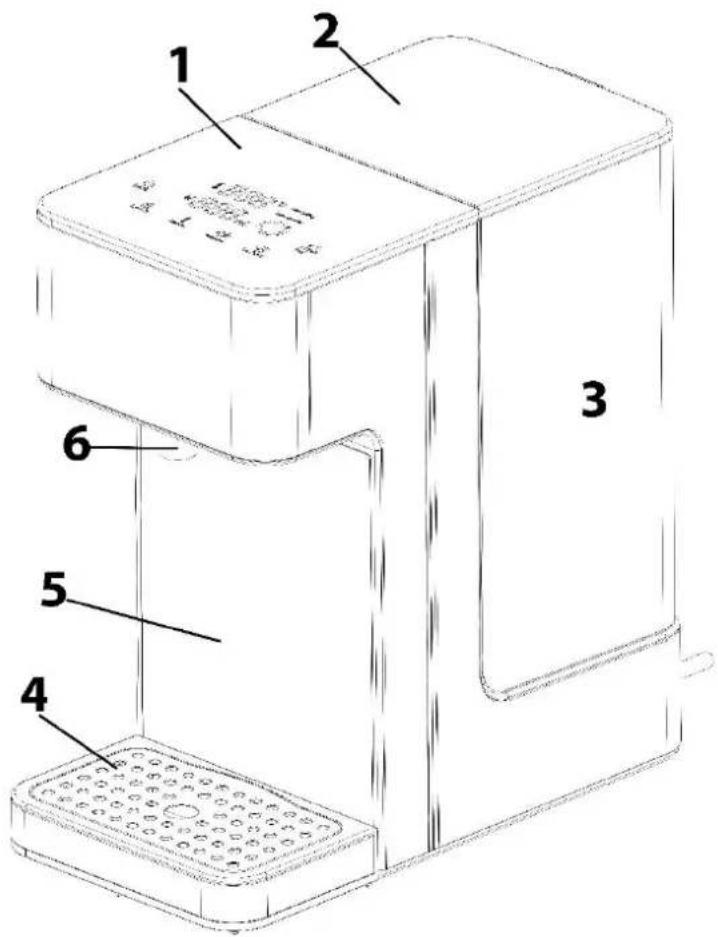

1 Styrpanel 2 Vattenbehållarens lock 3 Vattenbehållare 4 Droppskål 5 Huvudenhet 6 Vattenpip

OBS ► Var god och lägg märke till, att det utmatade vattnet ( vid samtliga temperaturinställningar) inte skall kokas innan. I synnerhet vid beredande av babynäring rekommenderar vi därför att koka upp vattnet, kyla ner det till rumstemperatur och i samband därmed fylla i enhetens vattenbehållare.95

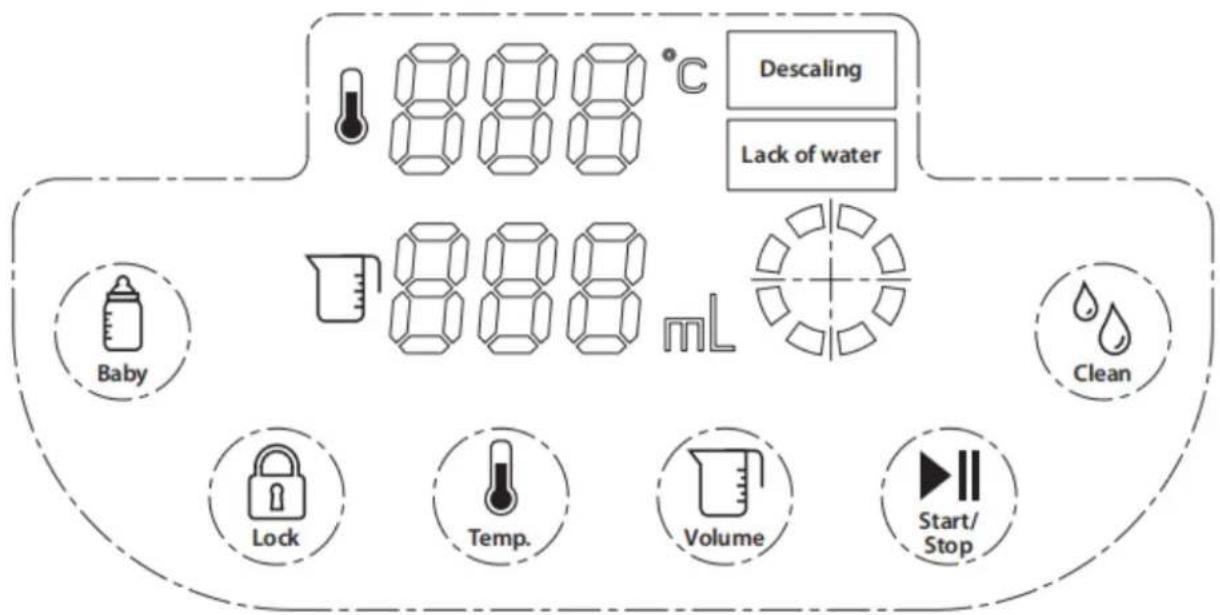

Avkalkning: Enheten måste avkalkas. Brist på vatten: Vatten måste fyllas på efter hand. Baby-knapp för utmatning av 40 ° C varmt vatten för beredning av barnmat. Så länge knappen är nedtryckt släpps 40 ° C varmt vatten ut. OBS ► Fyll inte enheten med mjölk. VARNING ► Undvik risk för brännskador: Var vänlig och kontrollera temperaturen på maten innan ni ger den till er baby. Det går enkelt att göra med ovansidan av er hand. Låsknappen: Tryck på knappen i ca 3-5 sekunder för att låsa upp enheten. Efter ca 10-15 sekunder utan användning låses enheten automatiskt. Tryck på knappen igen för att låsa upp enheten. Temp-knapp: Ställ in önskad temperatur: 000 (normal vattentemperatur), 40 ° C, 50 ° C, 60 ° C, 70 ° C, 80 ° C, 90 ° C, 100 ° C. Volymknappen: Ställ in mängden vatten: 100 ml, 150 ml, 200 ml, 250 ml, 300 ml, 350 ml, 400 ml, 000 (kontinuerligt vattenflöde).96 Start / stopp-knapp: Start och stopp av vattenflödet. Clean-knapp: För inställning av vattenhårdheten och start av rengörings- och avkalkningsfunktionen.

Typskylten med anslutnings- och prestandadata finns på undersidan av enheten. 50 Användning och drift Detta kapitel innehåller viktig information om hur ni använder enheten. Följ anvisningarna för att undvika faror och skador. VARNING ► Lämna inte enheten obevakad under drift, för att snabbt kunna gripa in i händelse av fara.

50.1 Före första användningen

50.1.1 Förberedelse av vattenfiltret

1. Tag bort alla förpackningar från vattenfiltret. Det kan finnas små rester av svarta

kolpartiklar i förpackningen eller på vattenfiltret. Det är normalt. Dessa partiklar är ofarliga och sköljs bort vid användning.

2. Blöt vattenfiltret upprätt i vatten i 10 minuter.

3. Skölj det sedan noggrant under rinnande vatten.

4. Vattenfiltret är nu klart för användning.

OBS ► Vattenfiltrets livstid är cirka 4 - 6 veckor vid normal användning (filtrering av totalt ca. 150 liter vatten). ► Förvara bytesvattenfilter på en sval plats, skyddade från solljus och utanför värmekällor.

50.1.2 Förberedelse av enheten

1. Ställ upp enheten utan droppskål och vattenfilter.

2. Fyll behållaren upp till det maximala märket.

3. Placera ett kärl, som kan hålla behållarens hela innehåll, under utloppet.

4. Låt ca. 300ml vatten avges vid temperaturinställning 000.

5. Ställ enheten på temperaturinställningen 100 ° C och låt vattnet flöda om vattenflödet

6. När enheten visar Lo brist på vatten (tanken är tom), är processen klar.

7. Enheten kan nu utrustas med filtret och fyllas med färskt vatten.97

8. Enheten är klar för användning.

50.1.3 Justera vattnets hårdhet

Håll Clean-knappen intryckt, displayen indikerar volymen "001" eller "002". "001" står för mjukt vatten. Detta innebär att det efter utsläpp av 60 liter vatten kommer att tändas "Descale" på displayen. "002" står för hårt vatten. Detta innebär att efter utsläpp av 25 liter vatten, kommer "Descale" att tändas på displayen. Med volymknappen kan ni växla mellan "001" och "002", och bekräfta valet med Start/stopp.

1. Fyll vattenbehållaren med vatten, ni kan för detta ändamål även ta bort den.

2. Placera er kopp eller liknande i droppskålen. Se till att koppen står under vattenutloppet.

3. Tryck på knappen i ca 3-5 sekunder för att låsa upp Lock-knappen.

4. Ställ med Temp-knappen in önskad temperatur och med volymknappen

den önskade mängden vatten.

5. Tryck Star /Stopp, för att starta enheten. Den inställda mängden vatten strömmar ut ur

vattenutloppet. Om ni vill stoppa vattenflödet trycker ni på Start/Stopp på nytt. Enheten stannar omedelbart.

6. Alternativt: Håll i baby-knappEN för utsläpp av 40 ° C varmt vatten för beredning

av barnmat. Så länge knappen är nedtryckt släpps 40 ° C varmt vatten ut. OBS ► Fyll inte enheten med mjölk. VARNING ► Undvik risk för brännskador: Var vänlig och kontrollera temperaturen på maten innan ni ger den till er baby. Detta kan enkelt göras på ovansidan av er hand.

7. Om ni vill få mer vatten, upprepa ovanstående steg.98

OBS ► Om ni spenderar en liten mängd vatten, kan den önskade temperaturen variera. Förvärm kärlet. ► Längre pauser i användningen kan bilda kalklager trots vattenfiltret. Spola i så fall igenom enheten med 100 ml vid 100 ° C. ► Enheten har en påminnelsefunktion om stickkontakten fortfarande är inkopplad. De senaste inställningarna sparas. De raderas så snart stickkontakten tas bort. ► Den dagligen föränderliga omgivningstemperaturen påverkar den mängd vatten ni får. Den kan variera upp till + - 15 %.

50.2.1 Töm droppskålen

4. När droppskålen är full, skall ni hålla i enheten med den ena handen och

droppskålen med den andra.

5. Lyft den lätt för att dra ut den.

6. Ta bort vattnet från droppskålen och skjut den därefter tillbaka i enheten.

Förvissa er om att droppskålen blivit korrekt inskjuten.

50.2.2 Byte av vattenfilter

5. Öppna locket till vattenbehållaren (A) och ta bort

filterbehållaren (B) med vattenfiltret (C).

6. Blöt vattenfiltret upprätt i vatten i 10 minuter.

7. Skölj det sedan noggrant under rinnande vatten.

8. Ta bort det gamla vattenfiltret från filterbehållaren

och ersätt det med det nya. Sätt in det och dra det med ett ryck nedåt tills det sitter ordentligt.

50.2.3 Felkod Lo brist på vatten

När enheten stannar hörs ett pip och displayen visar felkoden Lo brist på vatten indikerar det att det finns otillräckligt eller inget vatten alls i vattenbehållaren. Fyll sedan direkt tillräckligt med vatten i vattenbehållaren.

Om ni vill optimera temperaturen eller mängden utströmmande vatten kan ni kalibrera enheten. Fyll tanken upp till maximal markering. Placera ett kärl, som kan hålla behållarens hela innehåll, under utloppet. Tryck och håll ner Temp-knappen i 3 sekunder tills displayen visar "CAL". Om volymen "000" visas med bekräfta med Start/Stopp. Enheten utför kalibreringen och piper när processen är klar.99 51 Rengöring och skötsel I detta avsnitt får du viktiga anvisningar om rengöring och skötsel av apparaten. Följ anvisningarna för att undvika skador på apparaten till följd av felaktig rengöring.

51.1 Säkerhetsanvisningar

FÖRSIKTIGHET Tänk på följande säkerhetsanvisningar innan du påbörjar rengöring av apparaten: ► Dra ur stickkontakten från elnätet före rengöring och när den inte används. ► Doppa inte enheten, kabeln och stickkontakten i vatten eller andra vätskor och placera dem inte i diskmaskinen. ► Använd inte någon metallborste eller andra skarpa, slipande föremål för rengöring.

51.2 Rengöring och avkalkning

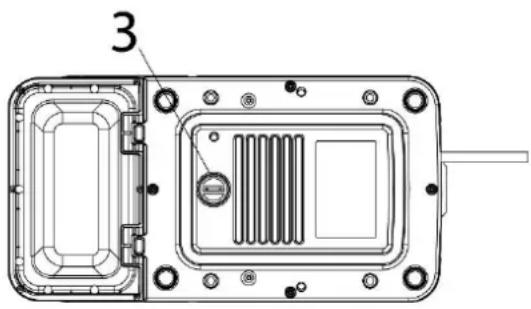

Använd en fuktig trasa för att torka av enheten. Avloppsvatten-propp Ta bort stickkontakten (3) när ni har rengjort apparaten, för att ta bort avloppsvattnet. Placera sedan proppen tillbaka i öppningen. Se till att den verkligen sitter fast. OBS ► Om ni måste skicka enheten till kundtjänsten, skall ni först avlägsna vattnet från enheten.

51.2.1 Rengörings- och avkalkningsfunktion

Om "Descale" blinkar i displayen måste enheten avkalkas, fortsätt enligt följande: Ställ upp enheten utan droppskål och utan vattenfilter. Fyll tanken med vatten upp till maximal markering. Tillsätt en aning ättika. Placera ett kärl, som kan hålla behållarens hela innehåll, under utloppet. Tryck på Clean-knappen Displayen visar "50" som temperatur. Med Temp- knappen kan ni växla mellan 50, 80 och 100 ° C. Vi rekommenderar 80 ° C. Börja med Start/Stopp processen. Enheten avger fullständig tankpåfyllning och rengörs och avkalkas. Häll sedan bort vattnet. Spola sedan vattenbehållaren med färskt vatten.100

Om enheten inte används ofta, ta bort kontakten, rengör den och sätt den tillbaka i originalförpackningen för att förhindra att de elektriska komponenterna blir fuktiga eller skadade. 52 Avfallshantering av uttjänt apparat Uttjänta elektriska och elektroniska apparater innehåller ofta alltjämt värdefulla material. De innehåller emellertid också skadliga ämnen, vilka varit nödvändiga för apparaternas funktion och säkerhet. I hushållssoporna eller felaktigt hanterade kan dessa skada såväl den mänskliga hälsan som miljön. Under inga förhållanden får du kasta din uttjänta apparat i hushållssoporna. OBS ► Vänd dig till på din bostadsort anordnat uppsamlingsställe för återlämning och återvinning av uttjänt elektrisk och elektronisk apparatur. Information finns hos din kommun eller din handlare. ► Se till att din uttjänta apparat förvaras barnsäkert tills den forslas bort. 53 Garanti För denna produkt lämnar vi från och med försäljningsdatum 24 månaders garanti med avseende på bristfälligheter, vilka kan härledas till tillverknings- eller materialfel. Dina garantiåtagandeanspråk enligt gällande lagstiftning – i Tyskland §439 ff. BGB-E – påverkas inte av detta. Garantin omfattar inte skador, vilka uppkommit genom felaktig hantering eller användning, inte heller bristfälligheter vilka enbart i ringa grad påverkar apparatens funktion eller värde. Vidare är slitdelar, transportskador, såvida vi inte ska bära ansvaret för dessa, samt skador, vilka uppkommit genom reparationer som vi inte utfört, uteslutna från garantianspråk. Denna apparat är konstruerad och kapacitetsmässigt beräknad för privat användning (i hushållet). Ett eventuellt nyttjande för yrkesmässigt bruk omfattas enbart av garantin, i den mån detta till sin omfattning kan jämföras med påkänningarna vid privat nyttjande. Apparaten är inte avsedd för mer omfattande, yrkesmässigt bruk. I samband med berättigade reklamationer kommer vi att i eget val reparera den defekta apparaten eller byta ut den mot en felfri apparat. Uppenbara brister ska anmälas inom 14 dagar efter leverans. Ytterligare anspråk är uteslutna. För att hävda ett garantianspråk, ska ni kontakta oss innan apparaten skickas tillbaka (alltid med inköpskvitto).101 54 Tekniska data Apparat Varmvattenberedare HW 600 Artikel-nr.
