5DD72553 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Märke	Blaupunkt
Modell	5DD72553
Produkttyp	Spisfläkt (utsug eller recirkulation)
Installation	Ö eller vägg (rekommenderas inte på svag vägg)
Strömförsörjning	220-240 V ~ 50 Hz (enligt märkning)
Kabellängd	1250 mm
Krävd elektrisk skydd	Jordfelsbrytare 30 mA
Antal hastigheter	4 (LED-indikatorer: grön, orange, röd, blinkande röd)
Belysning	LED, färgtemperatur 4000 K
Kontroll	Pekskärm och valfri fjärrkontroll (ref. BLZ 502)
Fettfilter	Metall, diskmaskinsäkert, rengöring varje månad
Kolfilter (recirkulationsversion)	Aktivt, ej tvättbart, byte var 6:e månad
Minsta säkerhetsavstånd	65 cm ovanför spishällen
Automatisk avstängning	Efter 4 timmars inaktivitet
Multi Control-funktion (tillval)	Färg- och ljusstyrka via mottagare (BLZ 501) och fjärrkontroll
Överensstämmelse	WEEE-direktiv 2002/96/EG, EU-förordning 65/2014
Utvändig underhåll	Trasa fuktad med denaturerad sprit eller neutralt rengöringsmedel
Byte av LED-belysning	Endast av teknisk service
Barnsäkerhet	Förbjudet för barn under 8 år utan uppsikt

Vanliga frågor - 5DD72553 BLAUPUNKT

Vad är minsta avståndet mellan fläkten och spishällen?

Minsta avståndet är 65 cm för elektrisk, blandad eller gasspis. Om gasspisens instruktioner anger ett större avstånd, gäller det.

Hur använder man fläkten i recirkulationsläge?

Om utomhusventilation inte är möjlig, använd fläkten i recirkulationsläge genom att installera ett aktivt kolfilter (medföljer ej). Röken återcirkuleras och släpps ut genom den övre gallret.

Hur rengör man fettfiltret?

Rengör fettfiltret en gång i månaden för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Eventuell missfärgning påverkar inte prestandan.

När ska kolfiltret bytas?

Aktivt kolfilter måste bytas var 6:e månad vid normal användning. Det är varken tvättbart eller återvinningsbart.

Hur parkopplar man fjärrkontrollen med fläkten?

Stäng av och slå på strömmen. Inom 5 sekunder, tryck på lampknappen tills lamporna tänds, tryck sedan på motorikonen. Vänta ca 10 sekunder innan du använder fläkten normalt.

Vad gör man vid störningar från andra radiostyrningar?

Utför kodbyte: tryck på båda knapparna på fjärrkontrollen i 10 sekunder tills LED tänds, tryck sedan igen inom 3 sekunder. Tre blinkningar bekräftar operationen. Upprepa sedan parkopplingsproceduren.

Fläkten stängs av automatiskt – är det normalt?

Ja, fläkten har en automatisk avstängning efter 4 timmar utan någon knapptryckning. Det är en säkerhets- och energibesparingsfunktion.

Hur byter man LED-lampan?

LED-belysningsenheten kan inte bytas av användaren. Vid fel, kontakta teknisk support för komplett byte av enheten.

Vad betyder LED-färgerna på fläkten?

LED indikerar hastighet: grön = hastighet 1, orange = hastighet 2, röd = hastighet 3, blinkande röd = hastighet 4 (tidsinställd 7 minuter).

Vilka säkerhetsanvisningar gäller för barn?

Barn under 8 år får endast använda apparaten under uppsikt. Låt dem inte leka med fläkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

BRUKSANVISNING 5DD72553 BLAUPUNKT

Apparaten kan användas av barn under 8 År samt av personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet eller kunskap som kravs, Förutsatt att de År under tillsyn uller after att dessa har instruerats om söker användning av apparaten och har forstätt de faror som foreligger. Barn fär inte leka med apparaten. Rengöring och unterhäll avsett att utforas av användaren bör inte utforas av barnutan overvakning. Använd aldrig köksfläktenutan effektiv monterat galler!

De tillgangliga delarna kan overhettas nar kokhalen anvands.

Luften fär inte tommas ut i en ledning som används for att tömma ut avgasrök frän apparater med gasforbränning eller annan bransleforbränning. Ventilationen i lokalen maste vara lamplig d' spiskapan används samtidigt som andra apparater som använder gas aller andra bränslen. Det ar strängt forbjudet att laga mat med en eldslåga under spiskapan. Användningen av eldslågor ar skadlig for filtren och kan ge upphov till brand, därfor ska man undvika det till varje pris. Fritering maste utforas under kontroll for att undvika att den upphettade oljan fattar eld. För de tekiska atgärder och sakerhetsatgärder som ská vidtas for rokutslapp, ská du hälla dig strikt till de bestämelser som stär i regelverken hos behöriga lokala myndigheter.

Denna apparat ar märkt i enlighet med EUdirektivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Genom att se till attenna produit bortskaffas på korrekt satt, bidrar användaren till att forebygga möjiga negativa konsekvenser for miljon och manniskors hälsa.

Symbole n pä Produkten, ellr i medfoljande dokumentation, indikerar att denna produit inte fär behandlas som vanligt hushållsavfall. Den skall i stället lämnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktken maste kasseras enligt lokala miljöbestammelser for avfallshantering. For mer information om hantering, atervinning och teranvändning av denna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)därprodukten inhandlades. Om den elektriska kabeln ar skadad, sca den bytas ut av tillverkaren ellr i en teknikt assistansverkstad ellr en person med liknande kvalifikationer for att forebygga alla risker.

Häll dig noga till instruktionerna som tillhandahålls ienna bruksanvisning. Vi fransager oss allt ansvar for eventuella fel, skador eller brand som upsptär i apparaten på grund av att man inte foljer instruktionerna i bruksanvisingen. Installationen och den elektriska anslutnigen ske utforas av en specialiserad tekniker.

Virekommenderar dig att inte fästa spiskåpan på en vagg som inte klarar av dess vikt, till exemplen en vagg bestaende av gipsskivor, och att inte bygga in den i en möbel.

Apparaten skull vara placerad på minst 65 centimeters avstand från spishäll med elektriska plattor och 65 centimeter från gasplattor eller kombinerade gas- och elspisar. Respektera det eventuella större avstand som gasspisens installationsinstruktioner anger.

Flakten ar utrustad med att övre luftutslapp B for att utvändigt utslapp av matos (Utblåsversion A- avledningsör bifogas ej). I det fall det inte gär att leda ut ángor och matos utomhus, kan flakten anvandas som filterversion F genom att man monterar 1 aktiv kolfilter F, det filtrerade matoset och ángorna leds ut i lokalen igen genom det övre gallret G.

Se till att det i narheten av spiskåpan finns en Åtkomstpunkt till elnätet och att anlaggningen ar utrustad med en differentialbrytare på 30mA . Nätspänningen skä overensstämma med spanningen som anges på etiketten med börvärden som sitter inuti spiskåpan. Spiskåpan ar utrustad med en elkabel som ar 1250 mm lang, med eller utan kontakt. Om den inte ar utrustad med en kontakt, skä du ansluta spiskåpan till ettag som overensstämmer med de gällande normerna på en tillganglig plats. Om den inte ar utrustad med en kontakt (direktanslutting till nätet), skä du installerera en typgodkänd bipolar strömbrystare med ett avständ mellan kontakterna vid öppning på minst 3 mm (tillganglig). Denna installation och den elektriska anslutningen måste utföras korrekt,enligt gällande bestämmelser av en specialiserad tekniker.

Produktens prestandaterster utförda enligt standard (EU) Nr 65/2014 - Ref: IEC 61591 Den maximala prestandan uppnås genom att placera de rörliga panelerna i öppet lage, om södana finns.

TLC

1: + motor
2:On/Off motor
3:-motor
4:On/Off light

5:Led

Obs: Lysdioden på huven visar de olika hastigheterna: grön 1:a hastighet, orange 2:a ha stighet, r od 3:e hastighet och blinkande rott 4:e hastighet.

"Om du behöver byta den elektroniska fjärkkontrollen måste den kalibreras om på frekvensen for den nya fjärkkontrollen med foljande forfarande:

Anslutningsforfarande:

1. Koppla bort matningen fran flakten
2. Ge pà nytt matning till fläkten
3. Tryck, inom de forsta 5 sek. in belysningsknappen och slapp upp de after att belysningen tants (kommandot ska tandas med knapp 3)
4. Tryck inom 5 sek. in motorknappen och slapp upp den

Du maste nu vanta ungefär 10 sekunder - varefter du kan anvanda fläkten normalt.

Obs: after 4 timmat fran den sista aktiveringen av en knapp, stangs flakten av automatiskt.

Om det skulle finnas störningar frän andra fjärrkommandon i narheten, utfor proceduren for byte av kod.

Om du maste byta fjarrkontroll, sca elektroniken fordrojas pa den nya fjarrkontrollens frekvens med anslutningsproceduren.

Procedure for att generera ny kod for fjarrkontrollen.

Fjärkrontrollen levereras med på forhand fastställda koder. Om du önskar generering av ny slumpmässig kod, måste du följa denna proceduren: tryck in de två knapparna, plus och minus samtidigt i minst 10 sekunder, dukommen att erhälla tändning av lysdioderna, tryck direfter in de två knapparna igen (inom 3 sekunder). Tre blinkninger av lysdioden anger att proceduren har fullbordats. När du en gängändrat koden for fjärkrontrolten måste du utföra anslutningsproceduren på nytt.

Obs: after 4 timmar after den sista intryckningen av en knapp, stangs flakten av automatiskt.

I alla kapor med floden over 650m3 / h ar den sista hastigheten tiddstyrd; dess varaktiget ar 7 minute, after vilka den atergar automatiskt till den senaste icken tidsstyrda hastigheten.

Anslutting av mottagaren och programmering av fjarrkontrollen for utvidgad Multi Kontrollfunktion (kontroll av Ijusfarg och dimmerfungkction) (tilval)

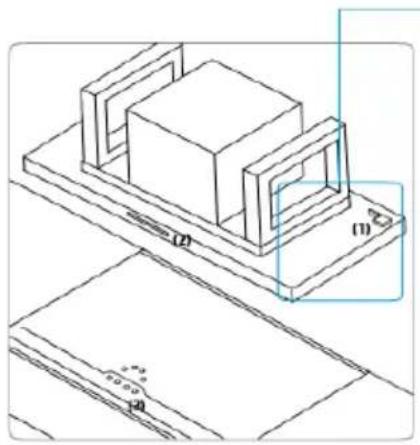

Fig.1Koksfakti standardutforande med stift (1) och styrpanel (2) Spiskapan styrs med huvudstrombrytaren pa spishallen 3)ller med spiskapansstyrpanel. Fargtemperaturen ar 4.000 K.

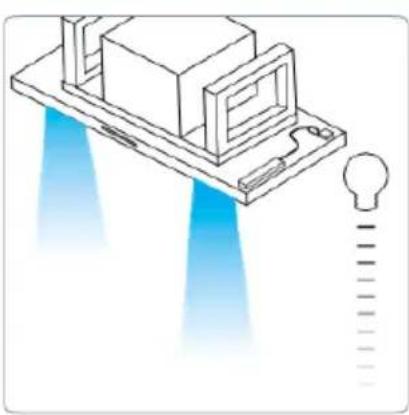

Fig. 2 Kontrollen for ytterligare lusfunktioner (tillval) ar latt att installera. Montering av en mottagare (ordernummer BLZ 501) och koppling till en fjarrkontroll (ordernummer BLZ 502) gor att man kan kontrollera spiskapans fargtemperatur och lusstyrka.

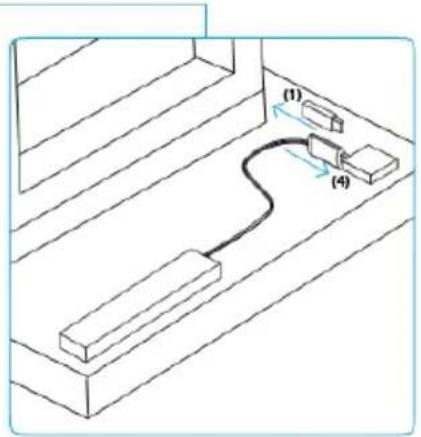

Fig. 3 Enkel montering av mottagaren. Mottagaren installeras lattutan behov av extra verktyg. Avlagsna stiftet (1) pa spiskapans overdel och for in mottagaren (4).

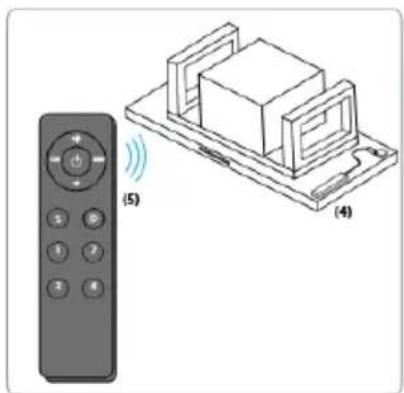

Fig. Anslutting av mottagaren (4) till fjarrkontrollen (5) (tillval).

1. Avlagsna skyddsfilmen fran batteriet.
2. For undervising om fjärkrontrollen, tryck ochhall undervisningsknappen pa mottagaren (4) nere i 10 sekunder.
3. Tryck snabbt pa undervisningsknappen pa mottagaren (4) och tryck direkt pa onskat omrade (1 2 3 4) pa fjarrkontrollen.
4. LED-lampan blinkar en gängmottagaren ar inloggad.
5. For renssing av undervisningsknappen, tryck pa mottagaren (4) i 10 sek.

Fjarrkontrollen styr lusfunktionerna, man den styr inte koksflaktens Funktioner. Om ljuset slackts med hjalp av fjarrkontrollen, kan det endast tandasigen genom fjarrkontrollen.

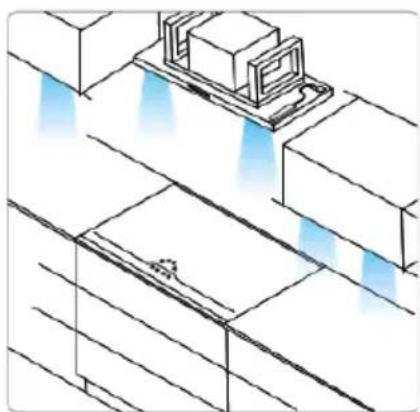

Fig.6 Koppling till koketsljussystem Om denna teknik ar tillganglig i ditt kok,kan spiskapan kopplas tillljussystemet och ge en perfekt harmonisk look kombinerat med enenhetlig farg ochljusstyrna.

Vitiggeinfonationpwwbapurkeinbugaeeovobnolictodinh

Unterball

Gör alltid fläkten strömlös innanlevision typ av unterhällarsarbete inleds.

Rengöring

Spiskapan ske rengoras ofta, bade invandigt (utom omradet bakom fetffiltret) och utvändigt. For rengoringen skadu anvanda en trasa som fuktats med denaturerad sprit och ellr flytande neutralarengoringsmedel. Undvik att anvandaprodukter som innehaller slipmedel.

Varning

Om fläktens rengöringsföreskrifter och filtrrens bytes- och rengöringsföreskrifter inte respekteras kan detta medföra brandrisk. Vi reckommenderar darüber att respektera ovan angivna instruktioner.

Fettfilter

Filtretskallrengörasengängimänadenmedettmiltrengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfãrgas och blimatt i färgenutan att detta pa nagot sätt paverkar filtres uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Det aktiva kolfiltret F kan inte rengöras eller Återanvändas. Kolfiltret skall bytas ut var sjätte manad. Kolfiltret fängar upp obehagliga odörer som uppSTAR i samband med matlagningen.

Byte av lampor

Varning! Kontrollera att lamporna har svalnat innan ni vidrördem.

LED-LAMPOR

Om LED-belysningsgruppen inte fungerar, kontakta var tekiska assistans for att få hela gruppen utbytt.

Minskad Miljopäverkan:

For att reducera hushallsapparatens strömforbrukning, reckommenderar vi att alltid tillampa den lagsta flakthastigheten, bland dem som ar lämpiga for typen av pagäende tillagning, att inte lata apparaten vara i Funktion i merän15 minuter after att ha stängt av gaslągorna och att alltid släcka lijuset nar du avlagsnar dig frän tillagningsområdet.
