5DD72553 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 5DD72553 BLAUPUNKT

Dunstabzugshaube 5DD72553

Das Gerätarf von Kindern unter 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklart wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb führen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, davon der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiben. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile konnen heißt werden, wenn die Kochfläche benutzt wird.

Die Abluftarf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreiben sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich vergewissert, dass diesen Produkt ordnungsgemäß entsorgt wird,trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgenden Symbol einer durchgestruichen Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Projekts zu erhalten.Wenn

das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetaucht werden, um Gefahrens Situationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in thisem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verurschte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in thisem Handbuch gegebenen Anleitungen ergeben, wird jeder Haftung abgeleht.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

Die Kuchenhaube muss in einem Abstand von mindestens 65 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Die Kuchenhaubenmodelle, sindmit einer oberen Luftastrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A - das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Höhe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250~mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schlieben Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschiftsgemäßer Schalter mit einem Abstand von mindestens 3mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführrt werden.

Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 - Ref.: IEC 61591

Die hochste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

TLC

1: + motor

2:On/Off motor

3:-motor

4:0n/Off light

5:Led

Die LED-Anzeige auf der Abzugshaube zeigt die verschiedene Geschwindigkeiten an: Grün für die 1. Geschwindigkeit, Orange für die 2. Geschwindigkeit, Rot für die 3. Geschwindigkeit und rot blinkend für die 4. Geschwindigkeit. Bei allen Hauben mit einer Leistungsfähigkeit von über 650m^3/h ist die letzte Stufe zeitgesteuert; sie lauft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe darüber.

Kupplungsverfahren:

1. Trennen Sie die Haube von der Stromzufahr
2. Schlieben Sie die Haube wieder an der Stromzufuhr an
3. Drücken Sie die Taste Lichter in den ersten 5 Sekunden und halten Sie sie wieder los, nach dem die Lichter eingeschaltet sind (der Befehl muss mittels Taste 3 eingeschaltet sein)
4. Drücken Sie die Taste Motor innerhalb von 5 Sekunden und setzen Sie sie wieder los

An dieser Stelle muss ungebahr 10 Sekunden gewartet werden - nachher kann die Haube wieder normal genutzt werden.

Anmerkung: 4 Stunden nach der letzten Betätigung einer Taste schaltet die Haube automatisch aus.

Im Falle von Interferenzen mit anderen Fernbedienungen in der Näre ist das Verfahren des Code-Wechsels einzuleiten.

Falls die elektronische Fernbedienung zu wechseln ist, muss sie auf der Frequenz der neuen Fernbedienung mit dem Kupplungsverfahren neu geeicht werden.

Verfahren zur Erstellung eines neuen Fernbedienung-Codes

Die Fernbedienung wird mit vorbestimmten Codes gefleert. Wenn Sie eine neue Erstellung von Random-Codes wünschen, ist folgenden Verfahren zu befolgen: Drücken Sie die beiden Tasten plus und minus mindestens 10 Sekunden lang, damit die Leds einschalten. Drücken Sie anschließend die zwei Tasten erneut (innerhalb von 3 Sekunden). Dreimaliges Blinken der Led zeigt an, dass der Vorgang abgeschlossen worden ist. Sobald der Code der Fernbedienung geändert worden ist, muss das Kupplungsverfahren erneut durchgeführt werden.

Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion (Steuerung der Lichtfarbe und Dimmen der Helligkeit)

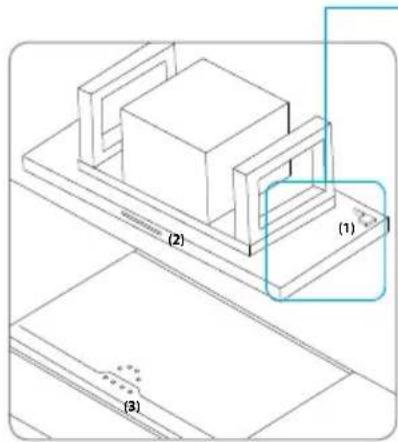

Abb.1 Inselesse in Standardausfuhrung mit Stick (1) und Bedienfeld (2) Die Steuerung der Haube erfolgt über den Masterswitch am Kochfeld (3) oder das Bedienfeld der Haube. Die Fartbemperatur betragt 4.000 K.

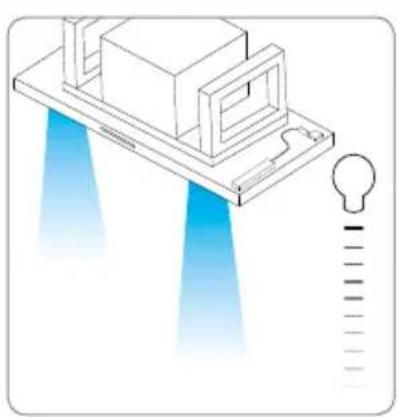

Abb. 2 Die optionale Steuerung zusätzlicher Lichtfunktionen per Fernbedienung kann ganz einfach montiert werden Der Einbau eines Receivers (Bestellnummer BLZ 501) und die Kopplung mit der Fernbedienung (Bestellnummer BLZ 502) erfolglichen die Steuerung von Farbtemperatur und Helligkeit der Haube.

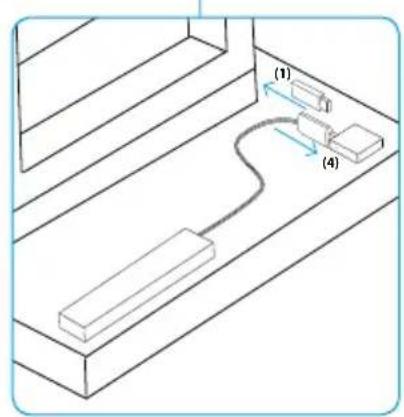

Abb.3 Einfache Montage des Receivers Der Receiver lasst sich ohne zusätzliches Werkzeug einfach montieren: Stick (1) an der Oberseite der Haube entfernen und den Receiver (4) einstecken.

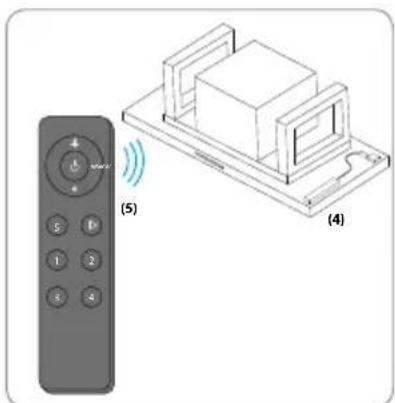

Abb.4 Receiver (4) und optionale Fernbedienung (5) koppeln:

1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedienung, den Learning Key auf dem Receiver (4) 10 Sek, gedrück halten
3. Learning Key auf dem Receiver (4)
   kurz betätigungen und direkt die gewünschte Zone (1234) auf der Fernbedienung drücken
4. LED-Leuchten blinken einmal Empfänger angemeldet
5. Zum Löschen den Learning Key auf dem Receiver (4) 10 Sek. drucken

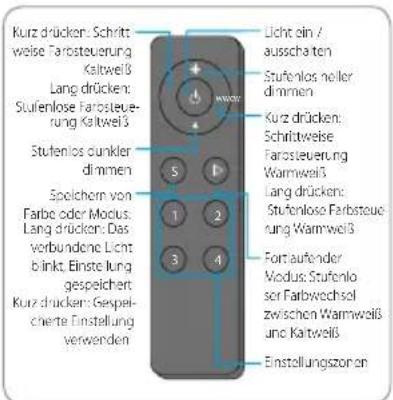

Abb. 5 Funktionen der Fernbedienung

FUNKTIONGSHINWEISE

Die Fernbedienung steuert die Lichtfunktionen, nicht aber den Betrieb der Dunstabzugshaube. Über die Fernbedienung ausgeschalteles Licht kann mit Hilfe der Fernbedienung wieder eingeschaltet werden.

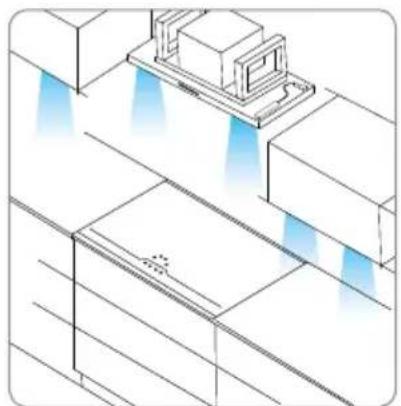

Abb.6 Kopplung mit Lichtsystem der Kliche Verfugt ihre Kliche ebenfalls über diese Technologie,lassen sich Haube und Lichtsystem der Kliche koppeln und ergebn so ein perfektes harmonisches Bild mit einheitlicher Lichtfarbe und Lichtintensitat.

Mehr Informationen auf www.blaupunkt-einbaugeraete.com/de/multi-control.html

Waitlog

Vor samedlichen Wartungsarbeiten muss die Stromzufuhr der Kuchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohlinnen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen hαufig gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zurbeachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen dazu die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersattigungsanzeigen, beachten Sie

bitte die Signal-Leuchte, die zum reinigen des Metall Fettfilters auffordert! Bei schrag gestellten Filtern (kopffreie Hauben) sollen den Filter bei starken Gebrauch after gereinigt werden! Er kann auch in der Geschirrspulmaschine bei niedriger Temperatur und im Schnellwachgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spulmaschine eine Farbveränderung besteht, was jeder seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt!itte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz- Metall-Fettfiltern nur OriginalMetall-Fettfilter einsetzen, ansonsten erlischt die Garantieleistung.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch erh! Bei Hauben mit Filtersattigungsanzeigen, beachten Sieitte die Signal-Leuche, die zum Wechsel des Aktivkohlefilters auffordert!itte achten Sie darauf, daß sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter einsetzen, ansonsten erlischt die Garantieleistung.

LED-LAMPEN

Im Fall einer Funktionstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.

Reduzierung der Umweltbelastung:

Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empfeihlt es sich, immer die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu halten und die Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.

Warnings

Fig. 5 Fjarrkontrollens Funktioner

INSTRUKTIONER
