SHV4HAX48E - Diskmaskiner BOSCH - Gratis bruksanvisning och manual

Märke	Bosch
Modell	SHV4HAX48E
Produkttyp	Inbyggd diskmaskin
Höjd	86 cm (86 cm modell)
Bredd	60 cm (standard)
Djup	60 cm (ungefär)
Strömförsörjning	220-240 V, 50/60 Hz
Vikt	Cirka 40 kg (uppskattning)
Installationstyp	Inbyggd / helt integrerad
Huvudfunktioner	Tvättprogram, torkning, fördröjd start, läckageskydd
Belysning	EmotionLight, TimeLight, Gap illumination
Korgar	Justerbar överkorg, Vario-låda, kopphylla, ångkokningsinsats
Spolarmar	Avtagbar över- och underspolarm
Filter	Grovfilter, mikrofilter, roterande filtersystem
Underhåll och rengöring	Regelbunden rengöring av filter, spolarmar, dörrtätning
Säkerhet	Koppla bort apparaten före reparation, VDE 0701-test efter reparation
Reservdelar och reparerbarhet	Originaldelar tillgängliga: arbetsyta, Vario-låda, spolarmar, filter, sladd, dörr, tätningar, belysning
Allmän information	Bruksanvisning tillgänglig på flera språk, reparationsmanual ingår (989 sidor)

Vanliga frågor - SHV4HAX48E BOSCH

Hur byter man arbetsytan på diskmaskinen?

Ta bort de bakre skruvarna, tryck upp låsspakarna, lyft arbetsytan framåt och tryck den sedan bakåt för att ta bort den. Montering sker i omvänd ordning.

Hur byter man spolarmarna?

För den övre armen, skruva loss den och dra nedåt. För den undre armen, sänk den för att ta bort den. Montering görs genom att klicka fast den undre armen och skruva fast den övre.

Hur rengör man filtren?

Vrid grovfiltret moturs, ta bort filtersystemet, sänk sedan mikrofiltret för att ta bort det. Rengör dem under rinnande vatten och sätt tillbaka genom att rikta in pilarna.

Vad gör man om diskmaskinen inte startar?

Kontrollera strömförsörjningen, vattentillförseln och se till att dörren är ordentligt stängd. Se bruksanvisningen för felkoder. Om problemet kvarstår, kontakta kundtjänst.

Hur byter man den nedre dörrtätningen?

Ta bort hållarklämmorna, lossa överloppskanalen, lyft rännan och ta bort tätningen. För montering, sätt i tätningen med stängningsventilen och fäst den med klämmorna.

Hur byter man strömsladden?

Koppla bort apparaten och stäng av vattentillförseln. Flytta försiktigt kabeln uppåt och nedåt för att ta bort den från uttaget. Anslut den nya kabeln tills det klickar. Utför ett säkerhetstest efter reparation.

Hur installerar man kopphyllan?

Ta bort plastdelarna från överkorgen om det behövs. Fäst hyllans klämma, öppna den och placera kopparna. Hyllan kan lutas för att undvika vattenansamling.

Vilka säkerhetsåtgärder bör man vidta innan reparation?

Koppla bort apparaten från elnätet minst 60 sekunder före ingrepp. Använd skärskyddshandskar och säkerhetsskor. Använd endast originaldelar.

Hur byter man EmotionLight?

Klicka loss den bakre tappen, ta bort hållaren uppifrån, koppla bort den elektriska anslutningen från kraftmodulen. Montera den nya hållaren i kärlkarmen och placera kabeln korrekt för att undvika skador.

Hur byter man frontluckan?

Öppna luckan, ta bort skruvarna (fyra upptill, två på sidan). Lyft luckan för att ta bort den. För montering, placera frontluckan under kontrollpanelen, tryck den mot innerluckan och skruva tillbaka.

BRUKSANVISNING SHV4HAX48E BOSCH

Brug skruer på 4 x 16 mm.

4.2 Montering av kurvsystem 627

4.2.1 Montering av tablettrenne for 86 cm modell 627

4.4.2 Montering av spylearm 631

4.5.2 Montering av filtre 632

4.6 Montering av sprayhode for stekebrett 633

4.8 Utskiftning av vaskemiddellokket 635

4.8.1 Demontering av vaskemiddellokk 635

4.8.3 Montering av vaskemiddellokk 635

4.12.1 Demontering av betjeningspanel 641

4.2 Montering av kurvsystem

Forutsetning:

4.8 Utskiftning av vaskemiddellokket

4.8.1 Demontering av vaskemiddellokk

4.8.3 Montering av vaskemiddellokk

4.10.2 Montering av sidepanel

1. Sett sidepanelet inn i bunnkaret (1).

4.12.2 Montering av betjeningspanel

Bruk skruer 4 x 16 mm.

Plasser enden av pakningen rett mot fronten under den indre døren. Pakningen skal ligge så langt mot siden av beholderen som mulig.

1.2 Symbolförklaringar....910

1.2.1 Faronivåer 910

1.2.2 Risksymboler....910

1.2.3 Varningarnas struktur 911

1.2.4 Allmänna symboler....911

Säkerhet....912

2.1 Allmänna säkerhetsanvisningar....912

2.1.1 Alla hushållsmaskiner....912

Verktyg och hjälpmedel....913

Reparation 914

4.1 Byta arbetsbänk 914

4.1.1 Ta bort arbetsbänk....914

4.1.2 Montera arbetsbänk 914

4.2 Montera korgsystem 915

4.2.1 Montera en tablettkana för 86 cm-modellen 915

4.2.2 Montera koppstödsklämma....915

4.2.3 Montera ánginsats 916

4.3 Byta varioDrawer....917

4.3.1 Ta bort varioDrawer 917

4.3.2 Montera varioDrawer....918

4.4 Byta sprutarmar....919

4.4.1 Ta bort sprutarm 919

4.4.2 Montera sprutarm....919

4.5 Byta filter....920

4.5.1 Ta bort filter 920

4.5.2 Montera filter 920

4.6 Montera spruthuvud för bakplät 921

4.7 Byta nätsladd 922

4.7.1 Dra ur nätsladd 922

4.7.2 Sätta i nätsladd.... 922

4.8 Byta diskmedelskåpa....923

4.8.1 Ta bort diskmedelskápa....923

4.8.2 Sätta in fjädern 923

4.8.3 Montera diskmedelskápa 923

4.9 Byta hölje för avloppsvattenpump 924

4.9.1 Ta bort hölje för avloppsvattenpump 924

4.9.2 Montera hölje för avloppsvattenpump 924

4.10 Byta sidopanel 925

4.10.1 Ta bort sidopanel....925

4.10.2 Montera sidopanel....926

4.11 Byta yttre lucka 927

4.11.1 Ta bort yttre lucka....927

4.11.2 Montera yttre lucka 927

4.12 Byta manöverpanel 929

4.12.1 Ta bort manöverpanel....929

4.12.2 Montera manöverpanel 929

4.13 Sätta fast luckfjädrar 930

4.14 Byta fotpanel 932

4.14.1 Ta bort fotpanel 932

4.14.2 Montera fotpanel 932

4.15.1 Ta bort sockelplåt 933

4.15.2 Montera sockelplåt 933

4.16 Byta översvämningsledning 934

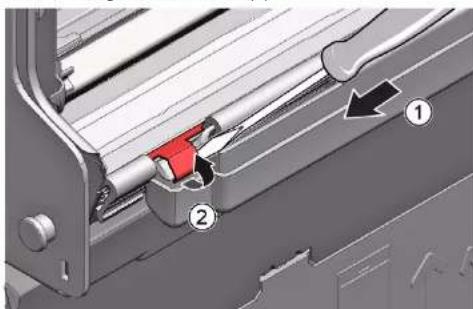

4.16.1 Ta bort översvämningskanal 934

4.16.2 Montera översvämningsledning....935

4.17 Byta inre lucka 937

4.17.1 Ta bort inre lucka....937

4.17.2 Montera inre lucka....937

4.18 Byta luckans gångjärn 938

4.18.1 Ta bort luckans gångjärn....938

4.18.2 Montera luckans gångjärn....938

4.19 Byta luckans tätning (nedre) 940

4.19.1 Ta bort luckans tätning.... 940

4.19.2 Montera luckans tätning.... 941

4.20 Byta luckans tätning (övre) 942

4.20.1 Ta bort luckans tätning....942

4.20.2 Montera luckans tätning....942

Reparationsinformation - Diskmaskin

4.21 Byta EmotionLight 943

4.21.1 Ta bort EmotionLight....943
4.21.2 Montera EmotionLight 943

4.22 Byta TimeLight 946

4.22.1 Ta bort TimeLight....946
4.22.2 Montera TimeLight 946

4.23 Byta Gap illumination.... 947

4.23.1 Ta bort Gap illumination 947
4.23.2 Montera Gap illumination....948

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, för skruvar med säker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spärskruvmejsel Blad	10 mm x 1,6 mm x 200 mm
Spetstång [00340871]	Längd: 200 mm, rak

Reparation

4.1 Byta arbetsbänk

Förutsättning:

√ Maskinen är bortkopplad från strömförsörjningen.
√ Maskinen är fritt åtkomlig.

4.1.1 Ta bort arbetsbänk

1. Ta bort de två skruvarna baktill (1) (tillval).
2. Tryck báda lásspakarna under arbetsbänken uppát (2).

1. Lyft upp arbetsbänken något framtill (3).
2. Tryck bort arbetsbänken bakát (4).
3. Ta bort arbetsbänken.

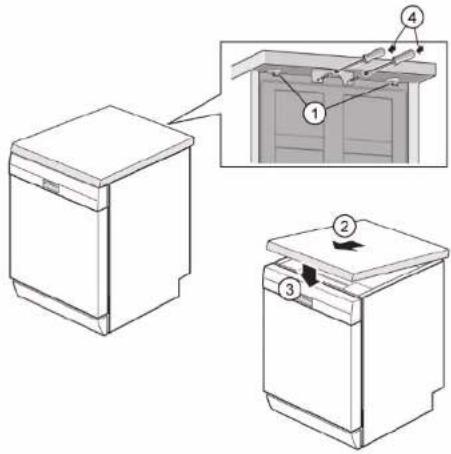

4.1.2 Montera arbetsbänk

1. Lás arbetsbänkens bakände i styrningarna med hjälp av fästkragarna (1).

1. Tryck arbetsbänken framåt (2).
2. Tryck arbetsbänkens front nedåt tills båda lässpakarna klickar i läge så det hörs (3).
3. Skruva i de två skruvarna igen (4) (tillval).

Reparation

4.2 Montera korgsystem

Förutsättning:

Den aktuella korgen har tagits bort från maskinen.

4.2.1 Montera en tablettkana för 86 cm-modellen

Nödvändiga verktyg:

Tablettstyrning [00614935]

Koppstödsklämma [00618565]

1. Sätt in tablettkanan diagonalt framtill på korgen.

2. Centrera och snäpp fast tablettkanan i rätt läge.

4.2.2 Montera koppstödsklämma

Nödvändiga verktyg:

Tablettstyrning [00614935]
Koppstödsklämma [00618565]

När koppar diskas kan koppstödsklämman vikas upp. Den extra vinkeln minskar mängden vatten som samlas på botten av kopparna. Vid höga glas rekommenderar vi att koppstödsklämman lämnas nedvikt. Om de övre korgarna har plastinsatser som tillval måste de först tas bort.

1. Ta bort plastinsatsen.

1. Snäpp koppstödsklämman på plats.

1. Sätt in sakerna som ska diskas.

4.2.3 Montera ånginsats

Nödvändiga verktyg:

Tablettstyrning [00614935]
Koppstödsklämma [00618565]

Kila in ånginsatsen med änddelarna under korgsystemet.

1. Böj handtagsflikarna inåt.

1. Ta bort handtagen uppåt.

2. Tryck plastsidoinsatserna utåt och tryck dem uppåt ut ur ramen.

1. Bö försiktigt styrflikarna utåt.

1. Dra ut vikpinnama ur flikarna.

2. Tryck ut metallramen fram ur hållarna.

1. Tryck ut metallramen ur styrningen bakåt.

4.3.2 Montera varioDrawer

Montera i omvänd ordning.

Reparation

4.4 Byta sprutarmar

4.4.1 Ta bort sprutarm

1. Skruva loss den övre sprutarmen (1) och dra ner den för att ta bort den (2).

1. Dra ner den nedre sprutarmen för att ta bort den.

1. Sätt in den nedre sprutarmen.
   Sprutarmen snäpper fast i sitt läge.
2. Sätt in den övre sprutarmen och skruva den på plats ordentligt.

Reparation

4.5 Byta filter

4.5.1 Ta bort filter

1. Vrid grovfiltret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga främmande föremål faller ner i sumpen.

1. Ta bort mikrofiltret genom att dra ner det.

1. Sätt ihop filtersystemet igen.
   Se till att låsfästena på grovfiltret snäpper fast på plats.
2. Sätt in filtersystemet i maskinen och vrid grovfiltret medurs.
   Se till att pilmarkeringarna ligger i linje med varandra.

Reparation

4.6 Montera spruthuvud för bakplåt

1. Ta bort överkorgen.
2. Sätt in spruthuvudet för bakplåt i hållaren (1) och vrid åt höger (2).

Spruthuvudet för bakplåt snäpper fast i sitt läge.

Reparation

4.7 Byta nätsladd

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.

4.7.1 Dra ur nätsladd

För försiktigt nätsladdens kontakt upp och ner och dra ut den ur uttaget.

4.7.2 Sätta i nätsladd

OBS!

Överhettning av huvudanslutning!

Brandrisk

Sätt in nätsladden ordentligt tills den snäpper fast.

Sätt in nätsladdens kontakt i uttaget tills kontakten snäpper fast i sitt läge med ett hörbart klick.

Reparation

4.8 Byta diskmedelskåpa

En liten skruvmejsel kan användas för att bända med.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Luckan har öppnats.
√ Diskmedelskåpan har öppnats.

4.8.1 Ta bort diskmedelskåpa

1. Skjut in diskmedelskápan 5 mm.
2. Bänd ut diskmedelskåpan nedtill från styrskenoma och ta bort diskmedelskåpan upptill från styrskenorna.
3. Ta bort fjädem.

4.8.2 Sätta in fjädern

1. Sätt in fjäderns långa ände i monteringshålet på diskmedelsfördelaren (1).

1. Sätt in fjäderns korta ände i monteringshålet på diskmedelskåpan (2).
2. Tryck in kápan i diskmedelsfördelaren (3).

4.8.3 Montera diskmedelskåpa

1. Sätt in diskmedelskåpan 5 mm före det helt öppna läget i styrskenorna på ena sidan. Tryck med mättlig kraft in den motsatta sidan i styrskenorna.
2. Kontrollera att diskmedelskäpan fungerar.

Reparation

4.9 Byta hölje för avloppsvattenpump

Förutsättning:

Korgen har tagits bort.
√ Filtren har tagits bort.→920

4.9.1 Ta bort hölje för avloppsvattenpump

1. Ös ut eventuellt vatten.

Använd en svamp vid behov.

1. Lirka av pumphöljet med en sked och ta tag i det i tvärstycket.

1. Lyft pumphöljet inåt i vinkel och ta ut det.

4.9.2 Montera hölje för avloppsvattenpump

Sätt in pumphöljet (1) och tryck ner det (2).

Pumphöljet snäpper fast i sitt läge.

Reparation

4.10 Byta sidopanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
Fristäende maskiner: Arbetsbänken har tagits bort.→914

4.10.1 Ta bort sidopanel

1. Ta bort skruvarna från sidopanelen (1).

1. Luta sidopanelen lite utåt längst upp (2).
2. Sänk sidopanelen och dra ut den ur sockelträget (3).

Reparation

4.10.2 Montera sidopanel

1. Sätt in sidopanelen i sockelträget (1).

1. Tryck sidopanelen mot maskinen (2).
2. Sätt fast sidopanelen med skruvar (3).

Reparation

4.11 Byta yttre lucka

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.11.1 Ta bort yttre lucka

Ta bara bort skruvarna som beskrivs i stegen som följer.

1. Öppna luckan.
2. Ta bort de fyra skruvarna.

Säkra luckan genom att hålla i den på ena sidan.

Ta bort de två skruvarna.

Reparation

Förutsättning:

√ Isoleringsfilten har satts på rätt plats och satts fast på insidan av den yttre luckan.
Gångjärn har satts in i den yttre luckan.
1. Stäng den inre luckan utan att den snäpper fast.
2. Tryck den yttre luckan uppåt under manöverpanelen (1).

1. Tryck den yttre luckan mot den inre luckan och håll den där (2).

4.

Säkra luckan genom att hålla i den på ena sidan.

Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

1. Säkra den yttre luckan med fyra skruvar (4 x 11 mm metallskruvar).

Om en driftmodul är defekt måste hela manöverpanelen bytas.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.12.1 Ta bort manöverpanel

1. Lossa elanslutningarna från manöverpanelen och sensom för låg spolglansnivå (1, 2).

1. Lossa jordkabeln (3) (tillval).
2. Öppna maskinens lucka.

3. Säkra manöverpanelen så den inte faller ner (håll fast den).

4. Ta bort de sex skruvarna.

1. Ta bort manöverpanelen.

4.12.2 Montera manöverpanel

Använd skruv 4 x 16 mm.

Montera i omvänd ordning.

Reparation

4.13 Sätta fast luckfjädrar

1. Ta bort sladdledningshöljet.

1. 1. Öppna luckan något (1).

2. Sätt fast den i spåret på sockelträget (2).

3. Stäng sakta luckan (3).

Sladdsystemet sätter fast sig automatiskt på luckans gångjäm.

Reparation

1. 1. Stäng luckan något (4).

2. Flytta spåret bakåt och släpp luckans gångjärn (5).

3. Öppna luckan (6).

1. Upprepa proceduren på andra sidan av maskinen.

Reparation

4.14 Byta fotpanel

Fötterna är identiska och kan bytas sinsemellan.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.14.1 Ta bort fotpanel

1.

Felaktig borttagning.

Om fotpanelen lossas på sidan och tas bort kan de två fästena brytas av. Om bara ett fäste skadas går det alt byta sida då fästena är identiska.

Det är bästa att lägga något under maskinen framtill på sidan för att avlasta fotpanelen med fötterna.

1. För in en skruvmejsel i styrningarna (1) och lossa spärren genom att trycka nedåt.

1. Lyft av panelen.

2. Ta ut fötterna framåt (1).

1. Sätt in fötterna.
2. Sätt fast fotpanelen längst upp (1) och tryck ner den tills den snäpper på plats så det hörs (2).

4.15 Byta sockelplåt

Sockelplåten sitter nedtill på framsidan.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten (tillval) har tagits bort.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).
√ Fotpanelen har tagits bort (tillval).→932

4.15.1 Ta bort sockelplåt

1. Ta bort de tvá skruvarna (1).

1. Lösgör fästelementen (2).

2. Luta försiktigt sockelplåten framåt (1).

Beroende på modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.

Lås upp kontakten på fängstarmen och dra den bakåt (tillval) (2).

4.15.2 Montera sockelplåt

Montera sockelplåten i omvänd ordning.

Reparation

4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill på maskinen.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort (tillval).
Den yttre luckan har tagits bort.
√ Fotpanelen har tagits bort (tillval).→932
Sockelplåten har tagits bort.→933

4.16.1 Ta bort översvämningskanal

Restvatten

- När avloppsslangen tas bort kan det rinna ut restvatten.

- Fånga upp vattnet eller ta bort det från bottenplåten med sugspruta.

1. Bänd ut låsmekanismen längst upp (1, 2).

1. Lossa fästelementet längst upp.

1. 1. Sätt in en skruvmejsel under metallspärren (1).

2. Lossa försiktigt metallklämman (2).

1. Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk för vattenskador på grund av felaktig montering av översvämningsledningen! Sätt in översvämningsledningen rätt på botten i socketträgets styrning. Snäpp fast översvämningsledningen på rätt plats längst upp.

1. 1. Sätt översvämningsledningen i rätt position (1).

2. För in översvämningsledningen i tätningen (2).

3. Tryck in översvämningsledningen i tätningens styrning (3).
4. Sätt in översvämningsledningen försiktigt (4).
5. Knäpp fast översvämningsledningen (5).

1. Kontrollera monteringen till vänster och höger. 3. Kontrollera att den sitter fast ordentligt.

1. Knäpp fast metallklämman på vänster och höger sida.

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.17.1 Ta bort inre lucka

1. Ta bort skruvarna (1).
2. Ta bort den inre luckan uppät (2).

1. Sätt fast luckans gångjärn med skruvar.
2. Sätt den inre luckan på luckans gångjärn.
3. Sätt fast den inre luckan med skruvar.

4.17.2 Montera inre lucka

1. Tryck luckans tätning mot fronten.
2. Flytta den inre luckan bakom luckans tätning.
3. Stäng den inre luckan.
4. Tryck luckans tätning uppåt. Sidodelarna pekar uppåt.
5. Flytta luckans gångjärn uppåt.

Reparation

4.18 Byta luckans gångjärn

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
Sidopanelen har tagits bort.→925
Den yttre luckan har tagits bort.
Den inre luckan har tagits bort.
√ Manöverpanelen har tagits bort.→929
√ Luckans fjädrar har satts fast. →930
√ Fotpanelen har tagits bort.→932
Sockelplåten har tagits bort.→933
Översvämningskanalen har tagits bort.→934

4.18.1 Ta bort luckans gångjärn

1. 1. Lossa fästkroken med en skruvmejsel (1).
2. Dra luckans gångjärn framåt (2).

1. Lossa jordanslutningen på luckans gångjärn.

4.18.2 Montera luckans gångjärn

Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Reparation

1. 1. Sätt gångjärnet på maskinen (1).

2. Flytta gångjämet nedát (2) tills det hakar fast på maskinen.

Om jordanslutningen saknas kan det leda till nätspänning på luckan.

Gör en jordanslutning.

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Sockelpläten har tagits bort.→933
√ Fotpanelen har tagits bort (tillval).→932
Luckans fjädrar har tagits bort.
√ Manöverpanelen har tagits bort.
Kabelknippeshållaren nere till höger har tagits bort.

4.19.1 Ta bort luckans tätning

1. Ta bort de två fästclipsen på den nedre lucktätningen (1, 2).

1. Ta bort översvämningskanalen.

1. Lyft av översvämningsavloppet.

1. Ta bort den nedre lucktätningen från den inre luckan.

4.19.2 Montera luckans tätning

1. Sätt tätningshättorna till vänster och höger om tätningsskenan med lucktätningen.

1. Sätt in lucktätningen med tätningsklaffen i den inre luckan.
2. Sätt fast lucktätningen med två fästclips.

Reparation

4.20 Byta luckans tätning (övre)

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.20.1 Ta bort luckans tätning

Ta bort lucktätningen från innerramen.

4.20.2 Montera luckans tätning

Lucktätningen måste skäras till rätt längd innan den monteras. Det innebär 1750 mm för maskiner med 81 cm höjd och 1850 mm för maskiner med 86 cm höjd.

1. Förbered en passande lucktätning.
2. Se till att tätningsprofilen monteras i rätt läge.

1. Den vita punkten måste vara i nivå med tätningslisten.

Tätningen får inte vara vägig eller sträckt vid hömen. Tätningen skärs av diagonalt i ändarna och smalnar av i botten av behållaren fram.

Placera tätningssänden rakt mot framsidan under den inre luckan. Tätningen ska så långt det går ligga mot behållarens sida.

Rätt monterad lucktätning:

EmotionLight sitter på sköljbehållarens övre utvändiga front.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. √ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
√ Arbetsbänken har tagits bort (tillval).
Höger sidopanel har tagits bort (tillval).→925

4.21.1 Ta bort EmotionLight

1. Lossa fästkroken baktill (1).

1. Ta bort hållaren uppåt (2).
2. Dra ut kontakten ur anslutningen (nere till höger på maskinens front).

2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Sida 943 av 989

1. Ta bort elanslutningen från elmodulen.

1. Sätt in hållaren i sköljbehållarens ram (1).

1. Haka i fästkroken (2).

3.

OBS!

Felaktig montering!

Skador på kabeln vid luckans gångjärn.

Montera kabeln vid luckans gångjärn (mellan gångjämsbladet och sköljbehållaren) så att den inte kan skadas av rörliga delar.

Montera kabeln nedtill på höger sida.

Byt endast TimeLight som komplett del. TimeLight-modulen sitter fast baktill på sockelplåten.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Fotpanelen har tagits bort.→932
Sockelplåten har tagits bort och vridits.→933

4.22.1 Ta bort TimeLight

1. Böj fästelementen (1) något inát.

1. Böj tillbaka fästelementen (1) igen.

1. Tryck in TimeLight-modulen i styrningen (2).
2. Koppla ihop elanslutningen.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har demonterats.
Driftpanelen har tagits bort.

4.23.1 Ta bort Gap illumination

1. 1. Lossa spärren (1).
2. Ta bort elanslutningen från driftmodulen (2).

1. 1. Lossa fästkroken baktill (1).

2. Ta bort ljusfibern (2).

1. 1. Lossa fästkroken (1).

2. Lyft upp kretskortet framtill och ta bort det från driftmodulens ram (2).

1. Sätt in kretskortet i driftmodulens ram.

1. Dra åt den så det hörs ett "klick".

1. Montera ljusfibern och dra åt den så det hörs ett "klick".
