SHV4HAX48E - Pomivalni stroji BOSCH - Brezplačna navodila za uporabo

Znamka	Bosch
Model	SHV4HAX48E
Tip izdelka	Vgradni pomivalni stroj
Višina	86 cm (model 86 cm)
Širina	60 cm (standardno)
Globina	60 cm (približno)
Napajanje	220-240 V, 50/60 Hz
Teža	Približno 40 kg (ocena)
Vrsta namestitve	Vgradna / popolnoma integrirana
Glavne funkcije	Programi pomivanja, sušenja, zakasnjeni zagon, zaščita pred puščanjem
Osvetlitev	EmotionLight, TimeLight, Gap illumination
Košare	Nastavljiva zgornja košara, Vario predal, polica za skodelice, vložek za kuhanje na pari
Šobe za škropljenje	Snemljivi zgornji in spodnji kraki
Filtri	Grobi filter, mikro filter, rotacijski filtrirni sistem
Vzdrževanje in čiščenje	Redno čiščenje filtrov, škropilnih krakov, tesnila vrat
Varnost	Odklopite aparat pred popravilom, test VDE 0701 po popravilu
Nadomestni deli in možnost popravila	Originalni deli so na voljo: delovna plošča, Vario predal, kraki, filtri, napajalni kabel, vrata, tesnila, osvetlitev
Splošne informacije	Navodila so na voljo v več jezikih, priložen je priročnik za popravilo (989 strani)

Pogosto zastavljena vprašanja - SHV4HAX48E BOSCH

Kako zamenjati delovno ploščo pomivalnega stroja?

Odstranite zadnje vijake, potisnite zaporne ročice navzgor, dvignite delovno ploščo naprej, nato jo potisnite nazaj, da jo odstranite. Montaža poteka v obratnem vrstnem redu.

Kako zamenjati škropilne krake?

Za zgornji krak ga odvijte in potegnite navzdol. Za spodnji krak ga spustite, da ga odstranite. Montaža poteka tako, da vklopite spodnji krak in privijete zgornjega.

Kako očistiti filtre?

Zavrtite grobi filter v nasprotni smeri urinega kazalca, odstranite filtrirni sistem, nato spustite mikro filter, da ga odstranite. Očistite jih pod tekočo vodo in ponovno sestavite tako, da poravnate puščice.

Kaj storiti, če se pomivalni stroj ne zažene?

Preverite električno napajanje, dotok vode in se prepričajte, da so vrata pravilno zaprta. Preverite navodila za kode napak. Če težave ne odpravite, se obrnite na servis.

Kako zamenjati spodnje tesnilo vrat?

Odstranite zadrževalne sponke, odpnite prelivni kanal, dvignite žleb, nato odstranite tesnilo. Za montažo vstavite tesnilo z zapiralnim ventilom in ga pritrdite s sponkami.

Kako zamenjati napajalni kabel?

Odklopite aparat in zaprite dotok vode. Nežno premikajte kabel gor in dol, da ga odstranite iz vtičnice. Priključite nov kabel, dokler ne zaskoči. Po popravilu opravite varnostni test.

Kako namestiti polico za skodelice?

Po potrebi odstranite plastične dele iz zgornje košare. Pritrdite sponko police, jo odprite in nato shranite skodelice. Polico lahko nagnete, da preprečite nabiranje vode.

Kateri varnostni ukrepi so potrebni pred popravilom?

Odklopite aparat iz električnega omrežja vsaj 60 sekund pred kakršnim koli posegom. Nosite zaščitne rokavice proti urezninam in varnostne čevlje. Uporabljajte samo originalne dele.

Kako zamenjati EmotionLight?

Odpnite zadnji zatič, odstranite vtičnico od zgoraj, odklopite električno povezavo iz napajalnega modula. Novo vtičnico namestite v okvir posode, tako da pravilno položite kabel, da preprečite poškodbe.

Kako zamenjati sprednja vrata?

Odprite vrata, odstranite vijake (štiri zgoraj, dva ob strani). Dvignite vrata, da jih odstranite. Za montažo postavite sprednja vrata pod nadzorno ploščo, jih pritisnite ob notranja vrata in nato privijte.

NAVODILA ZA UPORABO SHV4HAX48E BOSCH

4.7.1 Odspajanje kabela za napajanje 57

4.7.2 Priključivanje kabela za napajanje....57

4.8 Zamjena poklopca za deterdžent.... 58

4.8.1 Uklanjanje poklopca za deterdžent 58

4.8.2 Umetanje opruge....58

4.10.1 Uklanjanje bočne ploče....60

4.10.2 Postavljanje bočne ploče 61

4.12.1 Uklanjanje kontrolne ploče 64

4.12.2 Postavljanje kontrolne ploče....64

4.13 Pričvršćivanje opruga vrata.... 65

4.1.1 Uklanjanje radne ploče

1. Uklonite dva vijka sa stražnje strane (1) (opcionalno).
2. Pritisnite obje zahvatne poluge ispod radne ploče prema gore (2).

4.7.1 Odspajanje kabela za napajanje

- Pažljivo pomaknite utikač kabela za napajanje prema gore i prema dolje te ga izvucite iz utičnice.

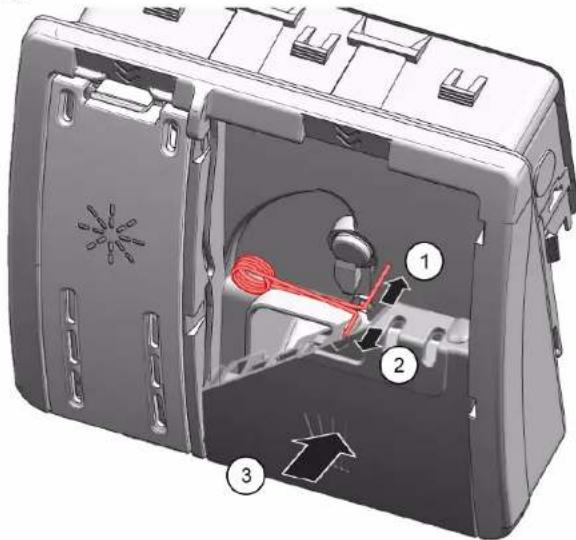

4.8.2 Umetanje opruge

1. Umetnite dugi kraj opruge u otvor za postavljanje na dozatoru (1).

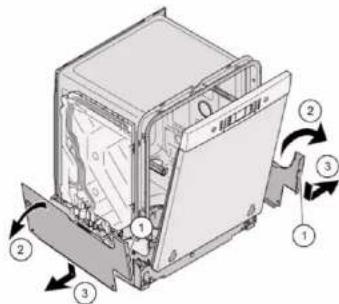

4.10.1 Uklanjanje bočne ploče

1. Uklonite vijke s bočne ploče (1).

4.10.2 Postavljanje bočne ploče

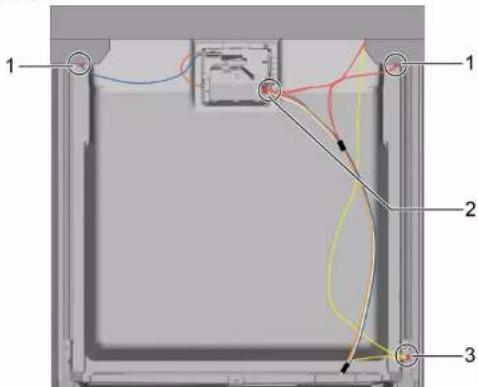

4.12.1 Uklanjanje kontrolne ploče

1. Odvojite električne priključke od kontrolne ploče i senzora niske razine sredstva za ispiranje (1, 2).

4.12.2 Postavljanje kontrolne ploče

Upotrijebite vijke 4 x 16 mm.

▶ Postavite obratnim redoslijedom.

Popravak

1. Odvojite preljevni kanal.

1. Povežite žicu s radnim modulom.

4.5.1 Filtru nonemšana 550

4.5.1 Filtru nonemšana

4.8.2 Vloženie pružiny....799

4.8.2 Vloženie pružiny

Nasveti za popravilo - Pomivalni stroj

i V zvezi s tem dokumentom 827

1.1 Pomembne informacije 827

1.1.1 Namen 827

1.2 Razlaga simbolov 827

1.2.1 Stopnje nevarnosti 827

1.2.2 Simboli za nevarnost.... 827

1.2.3 Struktura opozoril....828

1.2.4 Splošni simboli 828

Varnost....829

2.1 Splošna varnostna navodila 829

2.1.1 Vsi gospodinjski aparati.... 829

Orodja in pripomočki.... 830

Popravilo....831

4.1 Zamenjava delovne površine....831

4.1.1 Odstranjevanje delovne površine 831

4.1.2 Namestitev delovne površine 831

4.2 Namestitev sistema košar 832

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm 832

4.2.2 Namestitev nosilca za skodelice.... 832

4.2.3 Namestitev nosilca za parne vložke 833

4.3 Zamenjava predalov varioDrawer 834

4.3.1 Odstranjevanje predalov varioDrawer.... 834

4.3.2 Namestitev predala varioDrawer 835

4.4 Zamenjava pršilnih ročic 836

4.4.1 Odstranjevanje pršilne ročice.... 836

4.4.2 Namesitetv pršilne ročice.... 836

4.5 Zamenjava filtrov 837

4.5.1 Odstranjevanje filtra 837

4.5.2 Namestitev filtrov 837

4.6 Namestitev brizgalke za pekače 838

4.7 Zamenjava električnega kabla 839

4.7.1 Izklop električnega kabla 839

4.7.2 Priklop električnega kabla....839

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo 840

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo 840

4.8.2 Vstavljanje vzmeti.... 840

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo.... 840

4.9 Zamenjava pokrova črpalke odpadne vode.... 841

4.9.1 Odstranjevanje pokrova črpalke odpadne vode 841

4.9.2 Namestitev pokrova črpalke odpadne vode 841

4.10 Zamenjava stranske plošče 842

4.10.1 Odstranjevanje stranske plošče....842

4.10.2 Namestitev stranske plošče 843

4.11 Zamenjava zunanjih vrat 844

4.11.1 Odstranjevanje zunanjih vrat 844

4.11.2 Namestitev zunanjih vrat....844

4.12 Zamenjava nadzorne plošče....846

4.12.1 Odstranjevanje nadzorne plošče 846

4.12.2 Namestitev nadzorne plošče 846

4.13 Pritrditev vzmeti vrat....847

4.14 Zamenjava letve podnožja....849

4.14.1 Odstranjevanje letve podnožja 849

4.14.2 Namestitev letve podnožja 849

4.15 Zamenjava plošče podnožja 850

4.15.1 Odstranjevanje plošče podnožja....850

4.15.2 Namestitev plošče podnožja....850

4.16 Zamenjava prelivnega kanala 851

4.16.1 Odstranjevanjeprelivnega kanala 851

4.16.2 Namestitev prelivnega kanala 852

4.17 Zamenjava notranjih vrat 854

4.17.1 Odstranjevanje notranjih vrat....854

4.17.2 Namestitev notranjih vrat 854

4.18.2 Namestitev tečaja vrat 855

4.19 Zamenjava (spodnjega) tesnila vrat.... 857

4.19.1 Odstranjevanje tesnila vrat.... 857

4.19.2 Namestitev tesnila vrat....858

4.20 Zamenjava (zgornjega) tesnila vrat 859

4.20.1 Odstranjevanje tesnila vrat....859

4.20.2 Namestitev tesnila vrat....859

Nasveti za popravilo - Pomivalni stroj

4.21 Zamenjava EmotionLight 860

4.21.1 Odstranjevanje EmotionLight 860
4.21.2 Namestitev EmotionLight 860

4.22 Zamenjava TimeLight 863

4.22.1 Odstranjevanje TimeLight 863
4.22.2 Namestitev TimeLight 863

4.23 Zamenjava Gap illumination 864

4.23.1 Odstranjevanje Gap illumination....864
4.23.2 Namestitev Gap illumination 865

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Izvijač Torx T20 z izvrtino [00340764]	100 mm, za vijake z varnostnim zatičem
Izvijač Torx T15 Dolžina 80 mm
Ploščati izvijač Steblo 10 mm x 1,6 mm x 200 mm
Koničaste klešče [00340871]	Dolžina: 200 mm, ravne

Popravilo

4.1 Zamenjava delovne površine

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je prosto dostopen.

4.1.1 Odstranjevanje delovne površine

1. Odstranite dva vijaka na zadnji strani (1) (izbirno).
2. Potisnite obe držalni ročici, ki sta pod delovno površino, navzgor (2).

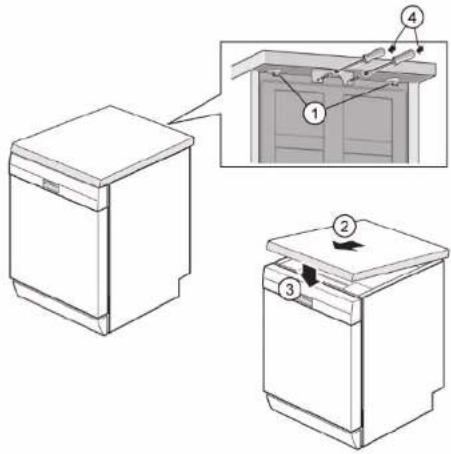

4.1.2 Namestitev delovne površine

1. Zadnji del delovne površine zataknite v vodila z zadrževalnima objemkama (1).

1. Delovno površino potisnite k sebi (2).
2. Potisnite sprednji del delovne plošče navzdol, dokler se obe držalni ročici slišno ne zaskočita (3).
3. Znova privijte oba vijaka (4) (izbirno).

Popravilo

4.2 Namestitev sistema košar

Zahteva:

4.2.1 Namestitev prestrezne posodice za modele višine 86 cm Posebna orodja:

Prestrezna posodica za tablete [00614935]

Nosilec za skodelice [00618565]

1. Prestrezno posodico vstavite diagonalno na sprednji del košare.

2. Prestrezno posodico poravnajte, da se zaskoči na svoje mesto.

4.2.2 Namestitev nosilca za skodelice

Posebna orodja:

Prestrezna posodica za tablete [00614935]
Nosilec za skodelice [00618565]

Pri pomivanju skodelic lahko nosilec za skodelice preklopite navzgor. Dodatni kot zmanjšuje zbiranje vode na dnu skodelic. V primeru visokih kozarcev priporočamo, da nosilec za skodelice preklopite navzdol. Če je zgornja košara opremljena z dodatnimi plastičnimi vložki, jih morate najprej odstraniti.

1. Odstranite plastični vložek.

1. Nosilec za skodelice namestite tako, da se zaskoči.

2021-03-22_9001630792 Avtorske pravice BSH Hausgeräte GmbH Stran 832 od 989

Popravilo

1. Namestite predmete, ki jih želite pomiti.

4.2.3 Namestitev nosilca za parne vložke Posebna orodja:

Prestrezna posodica za tablete [00614935]
Nosilec za skodelice [00618565]

Zataknite konce nosilca za parne vložke pod sistem košare.

1. Upognite zavihek ročaja navznoter.

1. Odstranite ročaj navzgor.

2. Plastične stranske vložke potisnite navzven in nato navzgor, ven iz okvirja.

1. Previdno upognite vodilni zavihek navzven.

4.4 Zamenjava pršilnih ročic

4.4.1 Odstranjevanje pršilne ročice

1. Odvijte zgornjo pršilno ročico (1), jo povlecite navzdol in odstranite (2).

1. Spodnjo pršilno ročico povlecite navzdol in odstranite.

4.4.2 Namesitetv pršilne ročice

1. Namestite spodnjo pršilno ročico.
   Pršilna ročica se zaskoči v pravilen položaj.
2. Namestite zgornjo pršilno ročico in jo tesno privijte.

Popravilo

4.5 Zamenjava filtrov

4.5.1 Odstranjevanje filtra

1. Zasukajte grobi filter v levo (1) in odstranite filtrirni sistem (2).

Preverite, da v zbiralniku ni nobenih tujkov.

1. Mikrofilter povlecite navzdol, da ga odstranite.

4.5.2 Namestitev filtrov

1. Znova namestite filtrirni sistem.

Poskrbite, da se zatiča na grobem filtru zaskočita v položaj.

1. Filtrimi sistem vstavite v aparat in grobi filter zasukajte v smeri urinega kazalca.

Prepričajte se, da sta puščici poravnani ena z drugo.

Popravilo

4.6 Namestitev brizgalke za pekače

1. Odstranite zgornjo košaro.
2. Brizgalko za pekače vstavite v nosilec (1) in jo zasukajte na desno (2).

Brizgalka za pekače se zaskoči v pravilen položaj.

Popravilo

4.7 Zamenjava električnega kabla

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.

4.7.1 Izklop električnega kabla

Vtič električnega kabla previdno premikajte gor in dol in ga izvlecite iz vtičnice.

4.7.2 Priklop električnega kabla

POZOR!

Pregrevanje glavnega priključka!

Nevarnost požara

Električni kabel čvrsto vstavite, dokler se ne zaskoči.

Vtič električnega kabla vstavite v vtičnico, dokler se slišno ne zaskoči.

Popravilo

4.8 Zamenjava pokrovčka predalčka za pomivalno sredstvo

Kot vzvod lahko uporabite manjši izvijač.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so bila odprta.
Pokrovček predalčka za pomivalno sredstvo je bil odprt.

4.8.1 Odstranjevanje pokrovčka predalčka za pomivalno sredstvo

1. Pomaknite pokrovček predalčka za 5 mm.
2. Na spodnji strani privzdignite pokrovček predalčka iz vodilnih tirnic in ga na zgornji strani odstranite iz vodilnih tirnic.
3. Odstranite vzmet.

4.8.2 Vstavljanje vzmeti

1. Dolgi konec vzmeti vstavite v namestitveno luknjo v predalčku za pomivalno sredstvo (1).

1. Kratki konec vzmeti vstavite v namestitveno luknjo v pokrovčku predalčka (2).
2. Pokrovček potisnite v predalček za pomivalno sredstvo (3).

4.8.3 Namestitev pokrovčka predalčka za pomivalno sredstvo

1. Pokrovček predalčka za pomivalno sredstva na eni strani vstavite v vodilne tirnice za 5 mm do popolnoma odprtega položaja. Z rahlo silo pritisnite še drugo stran v vodilne tirnice.
2. Preverite delovanje pokrovčka predalčka za pomivalno sredstvo.

Popravilo

4.9 Zamenjava pokrova črpalke odpadne vode

Zahteva:

4.9.1 Odstranjevanje pokrova črpalke odpadne vode

1. Odstranite morebitno vodo.

Po potrebi uporabite gobo.

1. Z žlico odmaknite pokrov črpalke in ga primite za prečni del.

1. Pokrov črpalke dvignite pod kotom navznoter in ga odstranite.

4.9.2 Namestitev pokrova črpalke odpadne vode

- Namestite pokrov črpalke (1) in ga potisnite navzdol (2).

Pokrov črpalke se zaskoči v pravilen položaj.

Popravilo

4.10 Zamenjava stranske plošče

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Prostostoječi aparati: delovna plošča je bila odstranjena.→831

4.10.1 Odstranjevanje stranske plošče

1. S stranske plošče odstranite vijake (1).

1. Zgornji del stranske plošče nagnite nekoliko navzven (2).
2. Spustite stransko ploščo in jo povlecite iz osnovnega korita (3).

Popravilo

4.10.2 Namestitev stranske plošče

1. Stransko ploščo vstavite v osnovno korito (1).

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.11.1 Odstranjevanje zunanjih vrat

Preprosto odstranite vijaki, ki so opisani v naslednjih korakih.

1. Odprite vrata.
2. Odstranite štiri vijake.

4.11.2 Namestitev zunanjih vrat

POZOR!

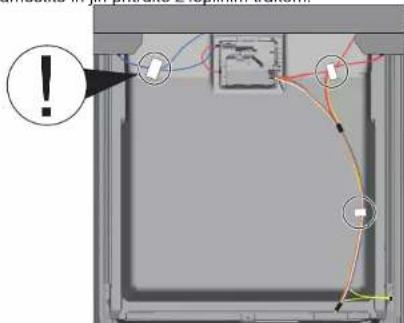

Nepravilno nameščeni ali nezavarovani kabli!

Poškodbe kablov

Kable namestite in jih pritrdite z lepilnim trakom.

Izolacijski filc je bil pravilno nameščen in pritrjen na notranjo stran zunanjih vrat.
Tečaji so vstavljeni na zunanja vrata.

1. Notranja vrata zaprite, vendar jih ne zapahnite.

2. Zunanja vrata potisnite navzgor pod nadzorno ploščo (1).

Vrata odprite in jih pritrdite z dvema vijakoma (kovinska vijaka 4 x 11 mm).

1. Pritrdite zunanja vrata s štirimi vijaki (kovinski vijaki 4 x 11 mm).

4.12 Zamenjava nadzorne plošče

Če je krmilni modul okvarjen, je treba zamenjati celotno nadzorno ploščo.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.12.1 Odstranjevanje nadzorne plošče

1. Z nadzorne plošče odklopite električne priključke in senzor za nizko raven sredstva za izpiranje (1, 2).

1. Odklopite ozemljitveni kabel (3) (izbirno).
2. Odprite vrata aparata.

3. Nadzorno ploščo zavarujte pred padcem (držite jo).

4. Odstranite šest vijakov.

4.12.2 Namestitev nadzorne plošče

Uporabite vijake 4 x 16 mm.

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.13 Pritrditev vzmeti vrat

1. Odstranite pokrov vodila kabla.

4.14 Zamenjava letve podnožja

Nogi sta povsem enaki in ju lahko zamenjate.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).

4.14.1 Odstranjevanje letve podnožja

1.

Nepravilno odstranjevanje.

Če letev podnožja razrahljate ob straneh in jo odstranite, se lahko nosilca odlomita. Če je poškodovan samo en nosilec, lahko stran zameniate, saj sta nosilca enaka.

Priporočamo, da pod aparat spredaj ob strani nekaj podstavite in tako razbremenite letev podnožja z nogama.

1. Z izvijačem sezite v vodila (1) in sprostite zatič tako, da potisnete navzdol.

4.14.2 Namestitev letve podnožja

1. Vstavite nogi.
2. Letev podnožja namestite na zgornji strani (1) in jo potisnite navzdol, dokler se slišno ne zaskoči (2).

4.15 Zamenjava plošče podnožja

Plošča podnožja se nahaja v spodnjem sprednjem delu.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohistvena fronta (izbirno) je bila odstranjena.
Zunanja vrata so bila odstranjena.
Zunanja vrata so bila odstranjena (popolnoma vgradni/vgradni).
Letev podnožja je bila odstranjena (izbirno).→849

4.15.1 Odstranjevanje plošče podnožja

1. Odstranite dva vijaka (1).

1. Odklopite držalne elemente (2).

2. Ploščo podnožja previdno nagnite k sebi (1).

Odvisno od modela serije je čep za EmotionLight lahko še vedno pri-trjen na podstavek.

Odvijte čep na držalni ročici in ga povlecite nazaj (izbirno) (2).

4.15.2 Namestitev plošče podnožja

- Namestite ploščo podnožja v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava prelivnega kanala

Prelivni kanal se nahaja v spodnjem sprednjem delu aparata.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena (izbirno).
Zunanja vrata so bila odstranjena.
Letev podnožja je bila odstranjena (izbirno).→849
Plošča podnožja je bila odstranjena.→850

4.16.1 Odstranjevanjeprelivnega kanala

Ostanek vode

■ Ko odstranite odtočno cev, lahko izteče ostanek vode.

1. Sprostite zgornji držalni element.

1. 1. Pod kovinsko zaporo vstavite izvijač (1).

2. Kovinsko sponko nežno sprostite (2).

4.16.2 Namestitev prelivnega kanala

Škoda zaradi vode zaradi nepravilne namestitve prelivnega kanala! Prelivni kanal spodaj pravilno namestite v vodilo osnovnega korita. Prelivni kanal se zgoraj pravilno zaskoči.

1. 1. Namestite prelivni kanal (1).

2. Premaknite prelivni kanal v tesnilo (2).

3. Pritisnite prelivni kanal v vodilo tesnila (3).
4. Prelivni kanal natančno vstavite (4).
5. Prelivni kanal zataknite (5).

2021-03-22_9001630792 Avtorske pravice BSH Hausgeräte GmbH Stran 853 od 989

Popravilo

4.17 Zamenjava notranjih vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.17.1 Odstranjevanje notranjih vrat

1. Odstranite vijake (1).
2. Odstranite notranja vrata navzgor (2).

4.17.2 Namestitev notranjih vrat

1. Dvignite tesnilo vrat k sebi.
2. Premaknite notranja vrata za tesnilo vrat.
3. Zaprite notranja vrata
4. Dvignite tesnilo vrat navzgor. Stranski del kaže navzgor.
5. Premaknite tečaj vrat navzgor.

Popravilo

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
√ Stranska plošča je bila odstranjena.→842
Zunanja vrata so bila odstranjena.
√ Notranja vrata so bila odstranjena.
Nadzorna plošča je bila odstranjena.→846
Vzmeti vrat so bile pritrjene.→847
Letev podnožja je bila odstranjena.→849
Plošča podnožja je bila odstranjena.→850
√ Prelivni kanal je bil odstranjen.→851

4.18.1 Odstranjevanje tečaja vrat

1. 1. Z izvijačem sprostite zaskočni zatič (1).
2. Tečaj vrat povlecite v smeri naprej (2).

1. Sprostite ozemljitev na tečaju vrat.


4.18.2 Namestitev tečaja vrat

2021-03-22_9001630792 Avtorske pravice BSH Hausgeräte GmbH Stran 855 od 989

Popravilo

1. 1. Tečaj namestite na aparat (1).

2. Tečaj pomaknite navzdol (2), dokler se ne zapahne na aparat.

Manjkajoči ozemljitveni priključek lahko vodi do napetostnega potenciala na vratih.

Priključite ozemljitev.

4.19 Zamenjava (spodnjega) tesnila vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so bila odstranjena.
Plošča podnožja je bila odstranjena.→850
Letev podnožja je bila odstranjena (izbirno).→849
Vzmeti vrat so bile odstranjene.
Nadzorna plošča je bila odstranjena.
Držalo kabelskega snopa spodaj desno je bilo odstranjeno.

4.19.1 Odstranjevanje tesnila vrat

1. Odstranite dve zadrževalni sponki s spodnjega tesnila vrat (1, 2).

1. Z notranjih vrat odstranite spodnje tesnilo vrat.

4.19.2 Namestitev tesnila vrat

1. Na levo in desno stran tesnilne timice tesnila za vrata namestite tesnilne pokrovčke.

1. Tesnilo vrat z zavihkom vstavite v notranja vrata.
2. Tesnilo vrat pritrdite z dvema zadrževalnima sponkama.

Popravilo

4.20 Zamenjava (zgornjega) tesnila vrat

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.

4.20.1 Odstranjevanje tesnila vrat

Z notranjega okvirja odstranite tesnilo vrat.

4.20.2 Namestitev tesnila vrat

Pred namestitvijo morate tesnilo vrat odrezati na pravo dolžino. To je 1750 mm za aparate z višino 81 cm in 1850 mm za aparate z višino 86 cm.

1. Prpravite ustrezno tesnilo vrat.
2. Prepričajte se, da je položaj namestitve profila tesnila pravilen.

1. Bela pika mora biti poravnana z vložiščem tesnilnega traku.

Pravilno nameščeno tesnilo vrat:

EmotionLight se nahaja spredaj zgoraj v zunanjem delu posode za izpiranje.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena (izbirno).
Desna stranska plošča je bila odstranjena (izbirno).→842

4.21.1 Odstranjevanje EmotionLight

1. Odklopite zaskočna zatiča na zadnji strani (1).

2021-03-22_9001630792 Avtorske pravice BSH Hausgeräte GmbH Stran 860 od 989

1. Odstranite električni priključek iz napajalnega modula.

Nepravilna namestitev!

Poškodba kabla v območju tečaja vrat.

Kabel na območju tečaja vrat (med tečajem plošče in posodo za izpiranje) namestite tako, da ga premikajoči se deli ne morejo poškodovati.

Namestite kabel na desni spodnji strani.

Sl. 3: Ploščati kabel

1. Namestite vtič.

Popravilo

4.22 Zamenjava TimeLight

TimeLight zamenjajte samo kot celotni del. Modul TimeLight je pritrjen na zadnji del plošče podnožja.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Letev podnožja je bila odstranjena.→849
Plošča podnožja je bila odstranjena in obrnjena.→850

4.22.1 Odstranjevanje TimeLight

1. Držalne elemente (1) upognite nekoliko navzven.

√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Zunanja vrata so razstavljena.
Upravljalna plošča je bila odstranjena.

4.23.1 Odstranjevanje Gap illumination

1. 1. Odklopite zatič (1).

2. Odstranite električni priključek iz upravljalnega modula (2).

1. 1. Odklopite zaskočni zatič na zadnji strani (1).
2. Odstranite svetlobno vlakno (2).

1. 1. Odklopite zaskočni zatič (1).

2. Dvignite PCB skupaj z držalom in ga odstranite iz okvirja upravljalnega modu-la (2).

1. Namestite držalo PCB v okvir upravljalnega modula.

1. Namestite svetlobno vlakno in ga pritrdite tako, da zaslišite klik.

1. Priključite kabel na upravljalni modul.
