Merkki	Bosch
Malli	SHV4HAX48E
Tuotetyyppi	Integroitava astianpesukone
Korkeus	86 cm (86 cm malli)
Leveys	60 cm (vakio)
Syvyys	60 cm (noin)
Virtalähde	220-240 V, 50/60 Hz
Paino	Noin 40 kg (arvio)
Asennustyyppi	Integroitava / täysin integroitu
Päätoiminnot	Pesuohjelmat, kuivaus, ajastettu käynnistys, vuotosuojaus
Valaistus	EmotionLight, TimeLight, Gap illumination
Korit	Säädettävä yläkori, Vario-laatikko, kuppiteline, höyrykeittimen insertti
Suihkuvarret	Irrotettavat ylä- ja alasuihkuvarret
Suodattimet	Karkeasuodatin, mikrosuodatin, pyörivä suodatusjärjestelmä
Huolto ja puhdistus	Suodattimien, suihkuvarsien ja oven tiivisteen säännöllinen puhdistus
Turvallisuus	Irrota laite pistorasiasta ennen korjausta, VDE 0701 -testi korjauksen jälkeen
Varaosat ja korjattavuus	Alkuperäisosat saatavilla: työtaso, Vario-laatikko, varret, suodattimet, virtajohto, ovi, tiivisteet, valaistus
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä, korjauskäsikirja mukana (989 sivua)

Usein kysytyt kysymykset - SHV4HAX48E BOSCH

Kuinka vaihtaa astianpesukoneen työtaso?

Irrota takaruuvit, työnnä lukitusvipuja ylös, nosta työtasoa eteenpäin ja työnnä sitä taaksepäin poistaaksesi sen. Asennus tapahtuu päinvastaisessa järjestyksessä.

Kuinka vaihtaa suihkuvarret?

Ylävarren osalta: ruuvaa se irti ja vedä alaspäin. Alavarren osalta: laske se alas poistaaksesi. Asennus tapahtuu napsauttamalla alavarsi paikalleen ja ruuvaamalla ylävarsi.

Kuinka puhdistaa suodattimet?

Kierrä karkeasuodatinta vastapäivään, poista suodatusjärjestelmä, laske mikrosuodatin ja poista se. Puhdista juoksevalla vedellä ja kokoa takaisin kohdistamalla nuolet.

Mitä tehdä, jos astianpesukone ei käynnisty?

Tarkista virransyöttö, vedentulo ja varmista, että ovi on kunnolla kiinni. Katso käyttöohjeesta virhekoodit. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Kuinka vaihtaa oven alatiiviste?

Poista pidikeklipsit, irrota ylivuotokanava, nosta kouru ja poista tiiviste. Asennuksessa aseta tiiviste sulkuventtiilin kanssa ja kiinnitä klipseillä.

Kuinka vaihtaa virtajohto?

Irrota laite pistorasiasta ja sulje vedentulo. Siirrä kaapelia varovasti ylös ja alas irrottaaksesi sen pistorasiasta. Kytke uusi kaapeli, kunnes se napsahtaa. Suorita turvallisuustesti korjauksen jälkeen.

Kuinka asentaa kuppiteline?

Poista tarvittaessa yläkorin muoviosat. Kiinnitä telineen klipsi, avaa se ja aseta kupit. Telinettä voidaan kallistaa veden kertymisen estämiseksi.

Mitkä ovat turvatoimet ennen korjausta?

Irrota laite pistorasiasta vähintään 60 sekuntia ennen toimenpiteitä. Käytä viiltosuojakäsineitä ja turvajalkineita. Käytä vain alkuperäisosia.

Kuinka vaihtaa EmotionLight?

Irrota takakiinnitys, poista pistorasia yläkautta, irrota sähköliitäntä tehoyksiköstä. Asenna uusi pistorasia kattokehykseen sijoittamalla kaapeli oikein vaurioiden välttämiseksi.

Kuinka vaihtaa etuovi?

Avaa ovi, poista ruuvit (neljä ylhäältä, kaksi sivulta). Nosta ovi irti. Asennuksessa aseta etuovi ohjauspaneelin alle, paina se sisäovea vasten ja ruuvaa takaisin.

KÄYTTÖOHJE SHV4HAX48E BOSCH

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

1. Klöpsake tassitoe klamber paika.

Pumba kate läheb klöpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

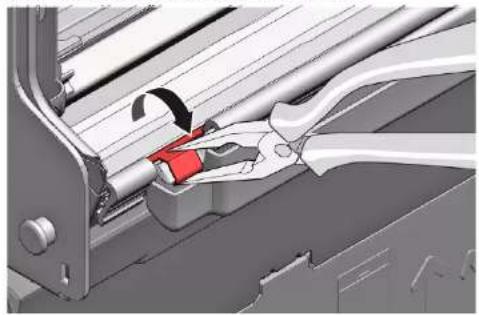

Nõue:

1. Klöpsake vasakul ja paremal paika metallklamber.

Liikuvatest osadest tingitud elektrilöögi oht!

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

i Tämä asiakirja 292

1.1 Tärkeitä tietoja....292

1.1.1 Tarkoitus 292

1.2 Symboleiden merkitys.... 292

1.2.1 Vaaratasot.... 292

1.2.2 Varoitusmerkit 292

1.2.3 Varoitusten rakenne 293

1.2.4 Yleiset symbolit.... 293

Turvallisuus.... 294

2.1 Yleiset turvallisuusohjeet.... 294

2.1.1 Kaikki kotitalouskoneet.... 294

Työkalut ja apuvälineet.... 295

Korjaus....296

4.1 Työtason vaihtaminen....296

4.1.1 Työtason poistaminen 296

4.1.2 Työtason asennus.... 296

4.2 Korijärjestelmän asennus.... 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297

4.2.2 Kupin tukiklipsin asentaminen 297

4.2.3 Höyrytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen.... 299

4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301

4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen.... 302

4.5.1 Suodattimen poistaminen 302

4.5.2 Suodatinten asennus.... 302

4.6 Uunipeltien ruiskutuspään asennus 303

4.7 Virtajohdon vaihtaminen 304

4.7.1 Virtajohdon irrottaminen pistorasiasta.... 304

4.7.2 Virtajohdon laittaminen pistorasiaan.... 304

4.8 Pesuainelokeron suojuksen vaihtaminen.... 305

4.8.1 Pesuainelokeron suojuksen poistaminen.... 305

4.8.2 Jousen asettaminen paikoilleen.... 305

4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen.... 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306

4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen.... 307

4.10.1 Sivupaneelin poistaminen 307

4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen.... 309

4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen.... 311

4.12.1 Ohjauspaneelin poistaminen 311

4.12.2 Ohjauspaneelin asentaminen 311

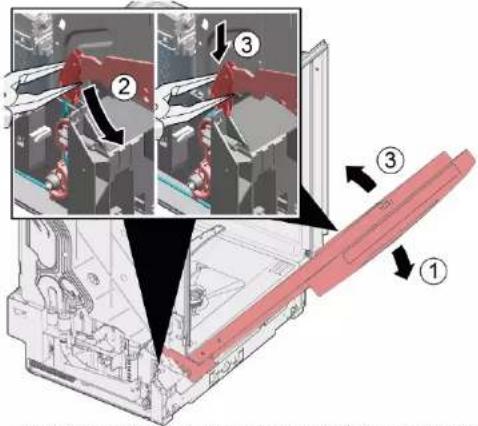

4.13 Luukun jousien kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314

4.14.2 Alapaneelin asentaminen....314

4.15 Sokkelilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen.... 315

4.15.2 Sokkelilevyn asentaminen.... 315

4.16 Ylivuotoputken vaihtaminen 316

4.16.1 Ylivuotokanavan poistaminen.... 316

4.16.2 Ylivuotoputken asennus.... 317

4.17 Sisäluukun vaihtaminen.... 319

4.17.1 Sisäluukun poistaminen 319

4.17.2 Sisäluukun asennus.... 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320

4.18.2 Luukun saranan asennus.... 320

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322

4.19.2 Luukun tiivisteen asennus.... 323

4.20 Luukun (ylemmän) tiivisteen vaihtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen.... 325

4.21.1 EmotionLight-osan poistaminen 325
4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328
4.22.2 TimeLight-moduulin asennus 328

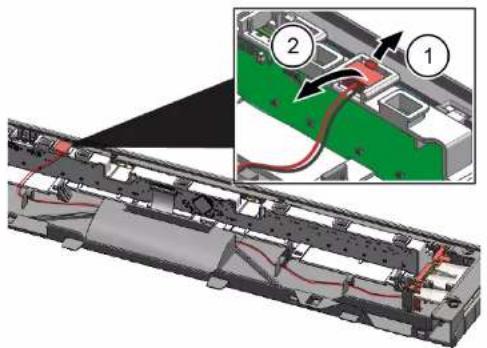

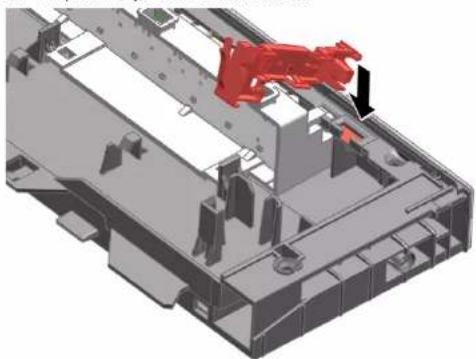

4.23 Gap Illumination -moduulin vaihtaminen.... 329

4.23.1 Gap Illumination -moduulin poistaminen 329
4.23.2 Gap Illumination -moduulin asennus.... 330

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
⚠ VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
⚠ HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin.

Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

YI. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynnistä Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.
■ Estä painavien komponenttien putoaminen.
- Älä koske liikkuviiin komponentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva riski!
■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohndat Kuvat
Torx T20 -ruuvimeisseli,reiällinen[00340764]	100 mm, ruuveille lukituksella
Torx T15 -ruuvimeisseli	Pituus 80 mm
Uraruuvimeisseli Terä 10 mm x 1,6 mm x200 mm
Nokkapihdit[00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtaso pois taaksepäin (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtasoa eteenpäin (2).
2. Paina työtason etuosaa alaspäin, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

√ Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikoistyökalut:

Pesuainetabletin ohjain [00614935]

Kupin tukiklipsi [00618565]

1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa.

2. Keskiöitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen

Erikoistyökalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kupin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kuppien pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kupin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 297 alkaa 989

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Höyrytystelineen asennus Erikoistyökalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Aseta höyrytystelineen päätykappaleet korijärjestelmän alle.

4.3 varioDrawer-osan vaihtaminen

4.3.1 varioDrawer-osan poistaminen

1. Taita kahvan läpät sisään.

1. Poista kahva yläsuuntaan.

2. Paina muovisia reunavahvikkeita ulospäin ja paina ne yläsuunnassa ulos kehyksestä.

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä käännettävät tukitapit ulos kaistaleista.

2. Paina metallirunko edessä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvarsi irti (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvarsi ylöspäin vetämällä.

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvarsi paikoilleen. Suihkuvarsi napsahtaa kiinni.
2. Aseta yläsuihkuvarsi paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodatinten asennus

1. Kokoa suodatinjärjestelmän osat uudelleen.
   Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.
2. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodalinta myötäpäivään. Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Uunipeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta uunipeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitaltaa voidaan käyttää viputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Luukku on avattu.
√ Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja ota pesuainelokeron suojus yläpuolella pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu.
Suodattimet on poistettu.→302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi.

Käytä tarvittaessa lusikkaa.

1. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

- Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
Vapaasti sijoitettavat koneet: Työtaso on poistettu.→296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakaukalosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakaukaloon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.11.1 Ulkoluukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

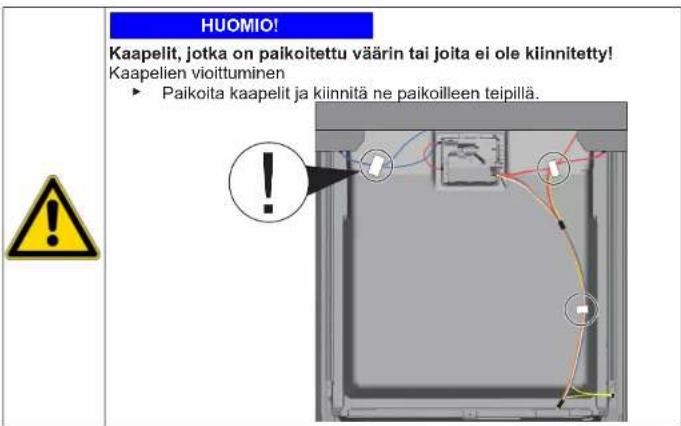

Vaatimus:

√ Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään.
Saranat on laitettu paikoilleen ulkoluukkuun.
1. Sulje sisäluukku napsauttamatta sitä kiinni.
2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 310 alkaa 989

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Ulkoluukku on poistettu.

√ Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen määrän tunnistimesta (1, 2).

1. Irota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.

3. Estä ohjauspaneelin putoaminen (pidä siitä kiinni).

4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

1. 1. Avaa luukku raolleen (1).

2. Kiinnitä pohjakaukalon kouru (2).

3. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

1. 1. Sulje luukkua vähän (4).

2. Siirrä kourua taakse ja vapauta luukun sarana (5).

3. Avaa luukku (6).

1. Toista vaiheet laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Ulkoluukku on poistettu.
√ Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen. Jos alapaneeli irrotaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat kalketa. Jos vain yksi kiinnityslevy on vioittunut, puolta voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneeliin ja sen jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisseliä ohjaimiin (1) ja vapauta lukitus alaspäin painamalla.

1. Nosta paneeli irti.

2. Poista jalat etusuuntaan (1).

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Kaluste-etusivu (valinnainen) on poistettu.
Ulkoluukku on poistettu.
√ Ulkoluukku on poistettu (kokonaan integroitu / integroitu).
√ Alapaneeli on poistettu (valinnainen).→314

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).

2. Kallista sokkelilevyä varovasti eteenpäin (1).

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja vedä taakse (valinnainen) (2).

4.15.2 Sokkelilevyn asentaminen

- Asenna sokkelilevy vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Kaluste-etusivu on poistettu (valinnainen).
Ulkoluukku on poistettu.
√ Alapaneeli on poistettu (valinnainen).→314
Sokkelilevy on poistettu.→315

4.16.1 Ylivuotokanavan poistaminen

Jäännösvesi

■ Kun tyhjennysletku poistetaan, jäännösvettä voi valua ulos.
■ Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäällä.

1. 1. Aseta ruuvitalta metallikiinnikkeen alapuolelle (1).

2. Vapauta metallikiinnike varovasti (2).

1. Nosta ylivuotoputki pois.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken väärästä asennuksesta aiheutuvat vesivahingot! Aseta ylivuotoputki alhaalla oikein pohjakaukalon ohjaimeen. Napsauta ylivuotoputki ylhäällä oikein paikoilleen.

1. 1. Aseta ylivuotoputki (1).

2. Siirrä ylivuotoputki tiivisteseen (2).

3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

1. Kiinnitä luukun sarana ruuveilla.
2. Aseta sisäluukku luukun saranaan.
3. Kiinnitä sisäluukku ruuveilla.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisäluukku yläsuuntaan (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen.
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Käännä luukun tiiviste ylös. Reunaosat osoittavat ylöspäin.
5. Siirrä luukun tiivistettä ylöspäin.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
Sivupaneeli on poistettu.→307
√ Ulkoluukku on poistettu.
Sisäluukku on poistettu.
√ Ohjauspaneeli on poistettu.→311
√ Luukun jouset on kiinnitetty.→312
√ Alapaneeli on poistettu.→314
Sokkelilevy on poistettu.→315
Ylivuotokanava on poistettu.→316

4.18.1 Luukun saranan poistaminen

1. 1. Vapauta kiinnitin ruuvimeisselillä (1).
2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitäntä luukun saranassa.

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 320 alkaa 989

Korjaus

1. 1. Aseta sarana laitteeseen (1).

2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

4.19 Luukun (alemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Ulkoluukku on poistettu.
Sokkelilevy on poistettu.→315
Luukun jouset on poistettu.
√ Ohjauspaneeli on poistettu.

√ Alapaneeli on poistettu (valinnainen).→314

Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1, 2).

1. Nosta ylivuotokouru pois.

1. Poista alempi luukun tiiviste sisäluukusta.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkuläpän kanssa sisäluukkuun.

2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Luukun (ylemmän) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

Poista luukun tiiviste sisäkehyksestä.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1 750 mm laitteille, joiden korkeus on 81 cm ja 1 850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

Tiivisteen nurkat eivät saa olla poimuilevia tai venyneitä. Tiiviste katkaistaan diagonaalisesti päistä ja kaventuu säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Koneeseen on vapaa pääsy.
√ Työtaso on poistettu (valinnainen).
Oikean puolen paneeli on poistettu (valinnainen).→307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike yläsuuntaan (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 325 alkaa 989

1. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huuhtelusäilion runkoon (1).

1. Lukitse kiinnitin (2).

3.

HUOMIO!

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusäilion välissä) siten, että liikkuvat osat eivät voi vioittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Kuva 3: Lattakaapeli

1. Liitä pistoke pistorasiaan.

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty sokkelilevyn taakse.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
√ Alapaneeli on poistettu.→314
Sokkelilevy on poistettu ja käännetty.→315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli yläsuuntaan ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä.

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotettu vedenjakelusta.
Ulkoluukku on purettu.
√ Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. 1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

1. 1. Irrota kiinnitin (1).

2. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kiristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kiristä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Naudokite 4 x 16 mm varžtus.
