BRUKSANVISNING SFMCG700 STANLEY

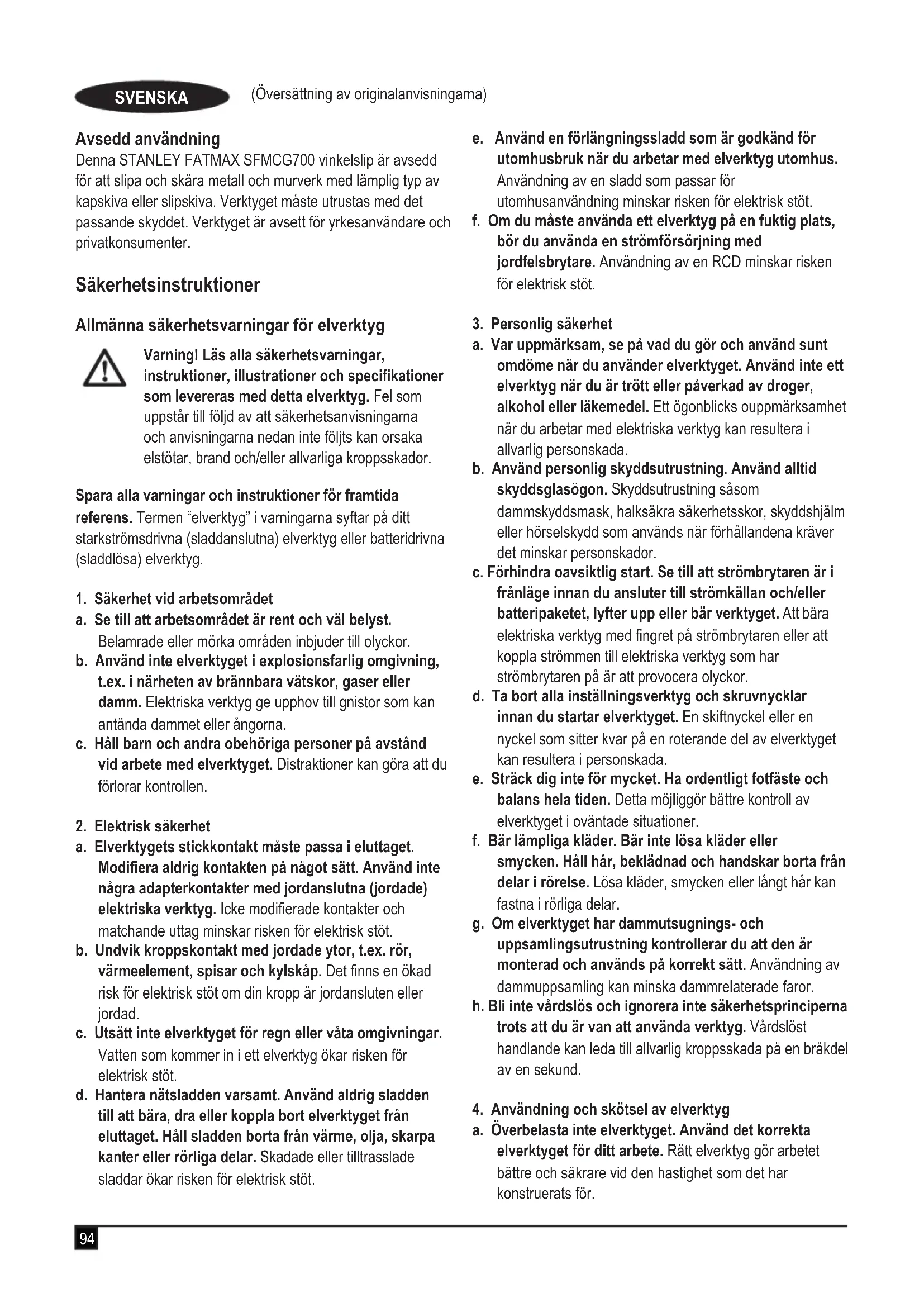

Resguardo do tipo 27 Discos de corte de diamante94 (Översättning av originalanvisningarna) SVENSKA Avsedd användning Denna STANLEY FATMAX SFMCG700 vinkelslip är avsedd för att slipa och skära metall och murverk med lämplig typ av kapskiva eller slipskiva. Verktyget måste utrustas med det passande skyddet. Verktyget är avsett för yrkesanvändare och privatkonsumenter. Säkerhetsinstruktioner Allmänna säkerhetsvarningar för elverktyg Varning! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg. Fel som uppstår till följd av att säkerhetsanvisningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla varningar och instruktioner för framtida referens. Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1. Säkerhet vid arbetsområdet

a. Se till att arbetsområdet är rent och väl belyst. Belamrade eller mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna. c. Håll barn och andra obehöriga personer på avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

2. Elektrisk säkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inte några adapterkontakter med jordanslutna (jordade) elektriska verktyg. Icke modierade kontakter och matchande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Hantera nätsladden varsamt. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från eluttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som är godkänd för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en RCD minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammskyddsmask, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används när förhållandena kräver det minskar personskador. c. Förhindra oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, lyfter upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg som har strömbrytaren på är att provocera olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om elverktyget har dammutsugnings- och uppsamlingsutrustning kontrollerar du att den är monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade faror. h. Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd det korrekta elverktyget för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.95 (Översättning av originalanvisningarna) SVENSKA b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickkontakten ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörsdelar byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn. Låt inte personer som inte är vana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elektriska verktyg är farliga i händerna på outbildade användare. e. Underhåll elverktyg och tillbehör. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll kapverktyg vassa och rena. Det nns mindre risk att ordentligt skötta kapningsverktyg med vassa blad fastnar och de är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation. h. Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Användning och skötsel av batteridrivet verktyg

a. Ladda endast med den laddare som är specicerad av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd endast de batteripaket som är speciellt avsedda för elverktyget. Användning av andra batterier kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e. Använd inte ett batteripaket eller ett verktyg som är defekt eller modierat. Defekta eller modierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador. f. Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion. g. Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturintervall som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

a. Låt en kvalicerad reparatör som bara använder originaldelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet behålls. b. Gör aldrig service på skadade batteripaket. Service av BATTERI-paket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer. Kompletterande säkerhetsvarningar för elverktyg Varning! Ytterligare säkerhetsanvisningar för slipning, stålborstning och kapning. u Detta elverktyg är avsett att fungera som en slip, stålborste eller kapverktyg. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada. u Vi rekommenderar inte att arbetsmoment såsom slipning och polering utförs med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsaka personskada. u Använd inte tillbehör som inte är specikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte detta en säker användning. u Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras. u Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt. u Gängade monteringen av tillbehören måste matcha vinkelslipmaskinens spindelgänga. För tillbehör monterade med änsar måste spindelhålet på tillbehöret passa xeringsdiametern på änsen.96 (Översättning av originalanvisningarna) SVENSKA Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att gå obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen. u Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på isor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning. u Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammskyddsmask, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa ygande skräp som skapas av diverse arbetsmoment. Dammskyddsmasken eller respiratorn måste kunna ltrera partiklar som uppstår vid ditt arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador. u Håll andra personer på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan yga iväg och orsaka personskada bortom det omedelbara arbetsområdet. u Håll alltid elverktyget i de isolerade greppytorna vid arbete där verktyget riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Om du fräser igenom en strömförande ledning kommer verktygets metalldelar också att bli strömförande och du kan få en elektrisk stöt. u Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det. u Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret i din kropp. u Rengör regelbundet elverktygets luftventiler. Motorns äkt kommer att dra in dammet i kåpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker. u Använd inte elverktyget i närheten lättantändliga material. Gnistor skulle kunna antända dessa material. u Använd inte tillbehör som kräver ytande kylmedel. Användning av vatten eller andra ytande kylmedel kan leda till livsfarlig elstöt eller stöt. u Använd inte Typ 11-skivor (slipskål) på detta verktyg. Användning av olämpliga tillbehör kan resultera i skador. Notera: Ovanstående varning gäller inte för elverktyg som har konstruerats speciellt för användning med ett vätskesystem. Rekyl och varningar i samband med det Rekyl är en plötslig reaktion på en fastklämd eller fastkörd roterande skiva, stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat. Om till exempel en slipskiva fastnar eller kläms av arbetsstycket, kan kanten på skivan som går in i klämpunkten gräva sig in i materialets yta och göra att skivan dras eller hoppar ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan dessutom brytas sönder under dessa förhållanden. Rekyl är resultatet av felanvändning av elverktyget och/eller felaktiga arbetsprocedurer eller arbetsförhållanden, och kan undvikas genom att vidta ordentliga försiktighetsåtgärder så som beskrivs här nedan: u Håll ett fast grepp om elverktyget och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion vid starten. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas. u Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över din hand. u Placera inte din kropp i ett område dit elverktyget kommer att föryttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vid klämpunkten. u Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust eller rekyl. u Montera inte ett träsnidningsblad eller ett tandat sågblad. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll. Säkerhetsvarningar speciellt för slipnings- och kapningsarbeten: u Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan.97 (Översättning av originalanvisningarna) SVENSKA Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra. u Slipytan på skivor med försänkt nav måste monteras nedanför skyddsänsens plan. En felaktigt monterad skiva som sticker ut ovanför skyddsklackens nivån kan inte skyddas ordentligt. u Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet bidrar till att skydda användaren från lösbrutna skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläderna. u Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan de splittras. u Använd alltid oskadade skivänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivänsar stöder skivan och reducerar på så sätt risken att den går sönder. Flänsar för kapskivor kan vara annorlunda än änsar för slipskivor. u Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder. Ytterligare säkerhetsvarningar specikt för slipande kapningsarbeten u Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Att belasta skivan för mycket ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder. u Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig. u Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en rekyl. Undersök varför skivan har fastnat och avlägsna orsaken till detta. u Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket. u Stöd stora arbetsstycken för att minimera risken för att skivan kläms fast eller kastas upp. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan. u Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl. Säkerhetsanvisningar som är specika för stålborstning u Tänk på att stålborst kan lossna från borsten även under normal användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden. u Om ett skydd rekommenderas för stålborstning får ingen del av trådskivan eller borsten komma i kontakt med skyddet. Trådskivan eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkrafterna. Varning! Borstning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade. Säkerhet för andra u Detta verktyg kan användas av barn från åtta år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de får lämplig vägledning och är medvetna om riskerna. u Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan övervakning. Återstående risker När verktyget används kan återstående risker som inte nämns i de medföljande säkerhetsvarningarna uppstå. Dessa risker kan uppstå på grund av felaktig användning, långvarig användning etc. Trots att de relevanta säkerhetsbestämmelserna tillämpas och säkerhetsanordningarna används kan vissa återstående risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. När du använder ett verktyg under en längre bör du ta regelbundna pauser. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).98 (Översättning av originalanvisningarna) SVENSKA Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. De deklarerade vibrationsvärdena kan också användas för en preliminär bedömning av exponering. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det deklarerade värdet, beroende på hur verktyget används. Vibrationsnivån kan överstiga den angivna nivån. Vid bedömningen av vibrationsexponering för att fastställa de säkerhetsåtgärder som enligt 2002/44/EG krävs för att skydda personer som regelbundet använder elverktyg i arbetet, bör man beakta de faktiska användningsförhållandena, hur verktyget används och förutom den tid det är aktiverat, också beakta den tid som verktyget är avstängt och går på tomgång. Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden: Varning! För att minska risken för personskada, måste användaren läsa bruksanvisningen. Bär alltid skyddsglasögon när du använder redskapet. Bär alltid hörselskydd när du använder verktyget. Ytterligare säkerhetsinstruktioner för batterier och laddare Batterier u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verktyget. u Följ instruktionerna i avsnittet ”Miljö” när du gör dig av med batterier. Försök inte ladda skadade batterier. Laddare u Laddaren från STANLEY FATMAX får bara användas för att ladda batteriet i det verktyg som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig att ladda ej uppladdningsbara batterier. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren. Adaptern är endast avsedd för användning inomhus. Läs bruksanvisningen före användning. Elektrisk säkerhet Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspän- ningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller ett STANLEY FATMAX-servicecenter för att undvika farliga situationer. Varning! Försök aldrig byta ut laddaren mot en vanlig nätkontakt. Byte av elkontakten (endast Storbritannien. & Irland) Om en ny elkontakt behöver monteras: u Kasta den gamla kontakten på ett säkert sätt. u Anslut den bruna ledningen till den strömförande anslutningen i den nya kontakten. u Anslut den blå ledaren till nolluttaget. Varning! Ingenting bör kopplas till jordanslutningen. Följ de monteringsanvisningar som följer med kontakter av god kvalitet. Rekommenderad säkring: 5 A. Egenskaper Detta redskap har några eller samtliga av följande funktioner.

7. Nyckel med två stift99

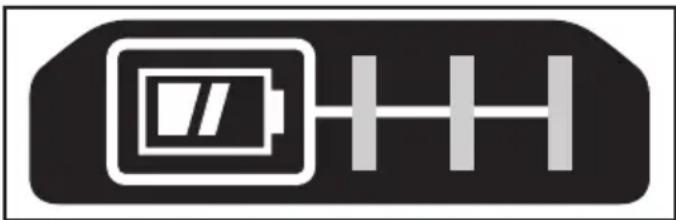

(Översättning av originalanvisningarna) SVENSKA Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta det inte. u Var beredd på en ström av gnistor när slip- eller kapskivan kommer i kontakt med arbetsstycket. u Placera alltid verktyget så att skyddet för slip- eller kapskivan blir optimalt. Ladda batteriet (bild A) Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. Notera: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning. u Koppla in laddaren (8) i lämpligt uttag innan batteripaketet (6) sätts i. u Den gröna laddningslampan (8a) kommer att blinka kontinuerligt för att indikera att laddningsprocessen har startat. u Det går att se när laddningen är klar genom att den gröna lampan (8a) lyser kontinuerligt. Batteripaketet (6) är fulladdat och kan nu användas eller lämnas i laddaren (8). u Urladdade batterier bör laddas inom 1 vecka. Om batterierna inte laddas när de är urladdade förkortas batterilivslängden avsevärt. Laddare LED-lägen Laddar: Grön blinkande LED-lampa Fulladdad: Grön LED fast sken Varm/kall fördröjning: Grön blinkande LED-lampa Röd LED fast sken Notera: Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteri. Laddaren kommer att indikera ett felaktigt batteripaket genom att vägra lysa. Notera: Detta kan också betyda att det är problem med en laddare. Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat. Varm/kall fördröjning När laddaren upptäcker ett batteri som är för varmt eller för kallt startar den automatiskt en varm/kall paketfördröjning, den gröna LED (8a) kommer att blinka kontinuerligt medan den röda LED (8b) fortsätter att lysa kontinuerligt, laddningen skjuts upp tills batteriet har nått en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd. Batteristatus med laddningsindikator (bild B) Batteriet har en laddningsstatusindikator för att snabbt kunna avgöra kvarvarande batterilivslängd såsom visas i bild B. Genom att trycka på knappen för laddningsstatus (6a) kan du enkelt se kvarvarande laddning i batteriet såsom visas i bild B. Montering och borttagning av batteripaketet från verktyget Varning! Innan du sätter i eller tar ut batterierna ska du kontrollera att låsreglaget är i låst läge, så att du inte råkar sätta på verktyget av misstag. Installera batteripaket (bild C) u Sätt i batteripaketet (6) i verktyget tills ett hörbart klick hörs, som visas på bild C. Se till att batteripaketet er helt isatt och låst på plats. Ta bort batteripaketet (bild D) u Tryck på batterilåsknappen (6b) såsom visas i bild D och dra ut batteripaketet från verktyget. Bälteskrok (extra tillbehör) (bild E) Varning! För att minska risken för allvarlig personskada, placera framåt/bakåt-knappen låst position eller stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.100 (Översättning av originalanvisningarna) SVENSKA En oavsiktlig start kan orsaka skador. Varning! För att minska risken för allvarliga personskador, se till att skruven (10) som håller fast bälteskroken sitter fast. Notera: Vid montering eller byte av bälteskroken (9), använd endast den skruv (10) som medföljer. Se till att skruven dras åt ordentligt. Om kroken inte önskas kan den tas bort från verktyget. För att ytta bälteskroken, ta bort skruven (10) som håller bälteskroken (9) på plats. Notera: Olika trackwall-krokar och lagringskongurationer nns tillgängliga. Besök vår webbsida www.stanley.eu/3 för ytterligare information. Montering och justering Montera sidohandtaget Varning! Detta handtag BÖR ALLTID ANVÄNDAS för att fullständig kontroll över verktyget ska kunna upprätthållas. Se alltid till att handtaget sitter fast. Skruva in sidohandtaget (3) hårt i ett av hålen på endera sidan av växellådan. VARNING: För att minska risken för allvarlig personskada, stäng av enheten och ta bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador. Montering och borttagning av skyddet (bild F, G) Verktyget är försett med ett skydd avsett för slip- och ett för kaparbeten. Säkerställ att du använder rätt skydd för det arbete du tänker utföra. Om det är meningen att kapningsarbeten ska genomföras med enheten, måste ett speciellt skydd (5a, bild G) för detta arbete monteras. Montering u Placera verktyget på ett bord med spindeln (11) riktad uppåt. u Lossa spärren (12) och håll skyddet (5) över verktyget som visas. u Passa in tapparna (13) med spåren (14). u Tryck ned skyddet och rotera det moturs till önskat läge. u Spänn klämlåset (12) för att fästa skyddet vid verktyget. u Om det behövs kan man spänna hårdare genom att dra åt skruven (15). Demontering u Lossa klämlåset (12). u Vrid skyddet medurs för att passa in tapparna (13) med spåren (14). u Ta bort skyddet från verktyget. Varning! Använd aldrig verktyget utan skyddet. Flänsar och skivor (bild H, I) Varning! Stäng av enheten och ta bort batteripaketet från verktyget innan några justeringar görs eller tillbehör monteras eller tas bort. Montering av skivor utan centrumnav Varning! Om inte änsarna och/eller skivorna placeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna). Varning! Medföljande änsar måste användas med det nedsänkta centrumet på Typ 27 slipskivor. Se Tillbehörstabellen för ytterligare information. Varning! Användning av skadade änsar eller skivor eller om inte korrekt äns och skydd används kan det resultera i allvarliga skador på grund av sönderbrutna skivor eller kontakt med skivan. Se Tillbehörstabellen för ytterligare information. Nedtryckta centrumslipskivor Typ 27 måste använda med medföljande änsar. u Placera verktyget på ett bord, med skyddet vänt uppåt. u Installera den ogängade fästänsen (17) på spindeln (11) med det upphöjda centrumet (styrning) mot skivan. u Placera skivan (18) mot fästänsen och centrera skivan mot det upphöjda centrumet (styrning) på fästänsen. u Medan spindellåsknappen (4) trycks ned gänga på låsänsen (16) på spindeln. Notera: Om skivan du installerar är större än 3,17 mm tjock, placera den gängade bygelmuttern på spindeln så att det upphöjda centrumet (styrning) passar in i centrumet på skivan. Om skivan du installerar är 3,17 mm tjock, eller mindre, placera den gängade bygelmuttern på spindeln så att det upphöjda centrumet inte ligger emot skivan. u För att ta bort skivan, tryck på spindellåsknappen och lossa den gängade låsänsen. Montering av trådkoppborstar och trådskivor Varning! Om inte borsten/skivorna placeras korrekt kan det resultera i allvarliga personskador (eller skador på verktyget eller skivorna). Varning! För att minska risken för personskador, använd arbetshandskar när trådborstar och skivor hanteras. De kan vara vassa. Varning! För att reducera risken för skador på verktyget får skivor och borstar inte vidröra skyddet under monteringen eller när de används. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor eller kopp. Trådskålborstar eller trådskivor installeras direkt på den gängade spindeln utan några änsar. Använd endast trådborstar eller skivor som medföljer med gängat nav. Dessa tillbehör nns tillgängliga att köpa hos din lokala återförsäljare eller auktoriserat servicecenter. u Placera verktyget på ett bord, med skyddet vänt uppåt. u Gänga på skivan på spindeln för hand.101 (Översättning av originalanvisningarna) SVENSKA u Tryck på spindellåsknappen (4) och använd en skruvnyckel på navet på trådskivan eller borsten för att dra åt skivan. u För att ta bort skyddet följ ovanstående procedur i motsatt ordning. Notera: För att minska risken för skador på verktyget, sätt fast skivnavet ordentligt innan verktyget slås på. Korrekt handplacering (bild J) Varning! För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas. Varning! För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion. Korrekt handposition kräver ena handen på sidohandtaget (3) och den andra handen på verkygskroppen. Lås på knapp Verktyget kan låsas på för kontinuerlig drift genom att klämma in vippbrytaren (2) helt och hållet och sedan trycka in låsknappen (1). Håll låsknappen intryckt när du försiktigt släpper vippbrytaren. För att stänga av verktyget i låst om position, tryck in och släpp vippbrytaren en gång. Spindellås Spindellåset 4 nns för att förhindra att spindeln roterar under installation eller borttagande av skivor. Använd bara spindellåset när verktyget är avstängt, batteriet bortkopplat och det har stannat helt och hållet. Varning! För att minska skaderisken på verktyget, koppla inte in spindellåset medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat tillbehör kan snurra loss och möjligen resultera i personskada. För att koppla in låset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxeln längre. Slå på och stänga av u Starta verktyget genom att föra låsreglaget (1a) bakåt och sedan trycker du ned och håller kvar vippbrytaren (2). u Stäng av genom att släppa upp vippbrytaren (2). Varning! Slå inte på eller stäng av verktyget när det belastas. Varning! För alltid låsreglaget (1a) framåt, till låst läge, när verktyget inte används. Tips för optimal användning u Håll verktyget stadigt med en hand runt sidohandtaget och den andra handen runt huvudhandtaget. Ytslipning med slipskivor u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 20 ˚ till 30 ˚ mellan verktyget och arbetsytan. u Rör verktyget kontinuerligt i en rörelse framåt och bakåt för att undvika att skapa urholkningar i arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Kantslipning med slipskivor Skivor som används för kapning och kantslipning kan brytas sönder eller rekylera om de böjs eller vrids när verktyget används för kapning eller djupslipning. För att minska risken för allvarliga skador, begränsa användningen av dessa skivor med hjälp av ett standardskydd av typ 27 som begränsar kapnings- och snittdjupet (under 1/2 tums (13 mm) djup). Den öppna sidan av skyddet måste placeras bort från operatören. För djupare kapning med en typ 1 kapskiva, använd ett stängt typ 1 skydd. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Positionera dig själv så att skivans öppna undersidan är riktad bort från dig. u När kapningen börjar och en skåra skapats i arbetsstycket, ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas av böjningar. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå. Använda koppborste och borstskivor Trådskivor och borstar kan användas för att ta bort rost, agor och färg och för utjämning av oregelbundna ytor. Notera: Samma försiktighetsåtgärder ska vidtas vid borstning av färg. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 5 ˚ till 10 ˚ mellan verktyget och arbetsytan för borstkoppar. u Håll kontakt mellan kanten på skivan och arbetsytan med trådskivan.102 (Översättning av originalanvisningarna) SVENSKA u Rör verktyget kontinuerligt i en rörelse framåt och bakåt för att undvika att skapa urholkningar i arbetsytan. Om verktyget får vila på arbetsytan utan rörelse eller om det föryttas i en cirkelrörelse uppstår det bränn- och virvelmärken på arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Var extra uppmärksam vid arbete över en kant då plötsliga tvära rörelser av vinkelslipen kan ske. Försiktighetsåtgärder vid stålborstning av färg u Stålborstning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravida kvinnor. u Eftersom det är svårt att identiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid stålborstning av all färg: Personlig säkerhet u Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas innan en fullständig rengöring gjorts. u En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas. Notera: Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala järnhandel för att köpa rätt andningsskydd. u ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem. Miljösäkerhet u Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras. u Områden där färgborttagning sker bör förseglas med plastskynken som är 4 milimeter tjocka. u Stålborstning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet. Rengöring och avfallshantering u Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som stålborstningsprojektet pågår. Dammsugarlterpåsar bör bytas regelbundet. u Skyddsplasten ska samlas ihop och slängas tillsammans med agor och andra avlägsnade föremål. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen. Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet. u Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen. Använda kapskivor Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Kaphastigheten är bäst när verktyget arbetar med hög hastighet. u När kapningen börjar och en skåra skapats i arbetsstycket, ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Underhåll Ditt STANLEY FATMAX-verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Din laddare kräver ingen annan service än regelbunden rengöring. Varning! Innan några som helst serviceåtgärder genomförs på kabelanslutna/sladdlösa elverktyg: u Stäng av redskapet/verktyget och dra ur nätkontakten. u Du kan också ta ur batteriet ur apparaten om apparaten har ett separat batteri. u Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen. u Dra ur sladden till laddaren innan du rengör den. Din laddare kräver ingen annan service än regelbunden rengöring. u Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa. u Rengör motorkåpan regelbundet med en fuktig trasa. Använd inga slipande eller lösningsmedelhaltiga rengöringsmedel. u Öppna chucken (där sådan nns) med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Tillbehör Varning! Eftersom andra tillbehör än de som erbjuds av STANLEY FATMAX, inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel.103 (Översättning av originalanvisningarna) SVENSKA För att minska risken för personskada bör endast tillbehör som rekommenderas av STANLEY FATMAX användas med denna produkt. Att skydda miljön Separat insamling. Produkter och batterier märkta med denna symbol får inte kastas med de vanliga hushållssoporna. Produkter och batterier innehåller material som kan återvinnas och återanvändas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information nns tillgänglig på www.2helpU.com. Tekniska specikationer SFMCG700 (H1) Spänning

Nominellt varvtal Min

Skivdiameter mm 125 Skivhål mm 22 Maximal skivtjocklek slipskiva mm 6 kapskiva mm 3,5 Spindeldiameter M14 Spindellängd (med inre äns monterad) mm 12,8 Spindellängd (utan inre äns monterad) mm 18,6 Vikt kg 1,85 (utan batteri) Laddare SFMCB11 SFMCB12 SFMCB14 Inspänning

) 96,5 dB(A), osäkerhet (K) 3 dB(A) Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745: Ytslipning (a h, SG ) 4.5 m/s

Var försiktig! Användningar såsom kapning eller trådborstning kan ha olika vibrationsemissioner. EG-försäkran om överensstämmelse MASKINDIREKTIVET SFMCG700 - sladdlös vinkelslip STANLEY FATMAX intygar att dessa produkter som beskrivs under EN60745- 1:2009+A11:2010, EN60745-2-3:2011+A2: 2013+A11:2014+A 12:2014+A13:2015. Dessa produkter överensstämmer även med direktiven 2006/42/EG, 2014/30/EU och 2011/65/EU. För mer information, kontakta STANLEY Europe på följande adress, eller se handbokens baksida. För mer information, kontakta STANLEY FATMAX på följande adress eller se baksidan av manualen. Undertecknad är ansvarig för sammanställning av den tekniska len och gör denna förklaring på STANLEY FATMAX vägnar. Ed Higgins VD – "Motordrivna konsumentverktyg" STANLEY FATMAX Europe, Egide Walschaertsstraat 14-18, 2800 Mechelen, Belgien 25/11/2019 Garanti STANLEY FATMAX är övertygad om denna produkts kvalitet och erbjuder kunder 12 månaders garanti från och med inköpsdatumet. Denna garanti är ett tillägg till dina lagstadgade rättigheter och påverkar inte dessa på något sätt. Garantin är giltig områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med STANLEY FATMAX villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för STANLEY FATMAX 1-åriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala STANLEY FATMAX-kontor på adressen som angetts i denna manual. Besök vår webbplats www.stanley.eu/3 för att registrera din nyaSTANLEY FATMAX-produkt samt för att få information om nya produkter och specialerbjudanden.104 (Översättning av originalanvisningarna) SVENSKA Tabell över tillbehör Skyddstyp Tillbehör Beskrivning Montera på slipmaskin Typ 27 skydd Slipskiva med försänkt nav Skydd typ 27 Fästfläns Typ 27-skiva med försänkt nav Låsfläns Slipborstar Slipborstar med gängad mutter Skydd typ 27 Slipborste Borstkopp med gängad mutter Skydd typ 27 Slipborste Typ 1 skydd Betongkapskiva, belagd Skydd typ 1 Fästfläns Kapskiva Låsfläns Metallkapskiva, belagd Typ 1 skydd ELLER Typ 27 skydd Diamantkapskivor105 (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk Din STANLEY FATMAX SFMCG700 vinkelsliper er designet for sliping og kutting av metall og murverk ved bruk av passende type ståltrådbørste eller slipeskive. Verktøyet skal være utstyrt med passende beskyttelse. Dette verktøyet er tiltenkt både fagarbeidere og private brukere. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektriske verktøy Advarsel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesikasjoner som følger dette elektriske verktøyet. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader. Lagre alle advarsler og instrukser for fremtidig bruk. Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.
