BRUKSANVISNING HI115T ASKO

Monterings- och fräsinstruktion für integrerad lucka.

Om du installerar din Hidden Helper® som bilden visar, maste du montera tippskydd pa tvattmaskinen och torktumlaren.

Dessa kan kopas hos leverantoren. Kittet innehaller.

I st. pappersmall
6st. skruvar
6st pluggar
2st.tippskydd

• Reparation och underhäll som berör sakerhet eller prestanda, skall utforas av behörig fackman.
• Skadad nätkabel fär endast bytas av behörig fackman.
• Denna produitka inte användas av personer (inklusive bam) med fysiska, sensoriska erler mentala Funktionshinder -inte heller av dem som saknar erfarenhet aller kunstkap -sàvida dessa inte, av malsman aller annan ansvarig person, har fätt handledning aller instruktioner om hurprodukten ska användas.
• Se till att bam inte leker medenna Produkt.

OBS! Delama farr endast anvandas ihop med tvattmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

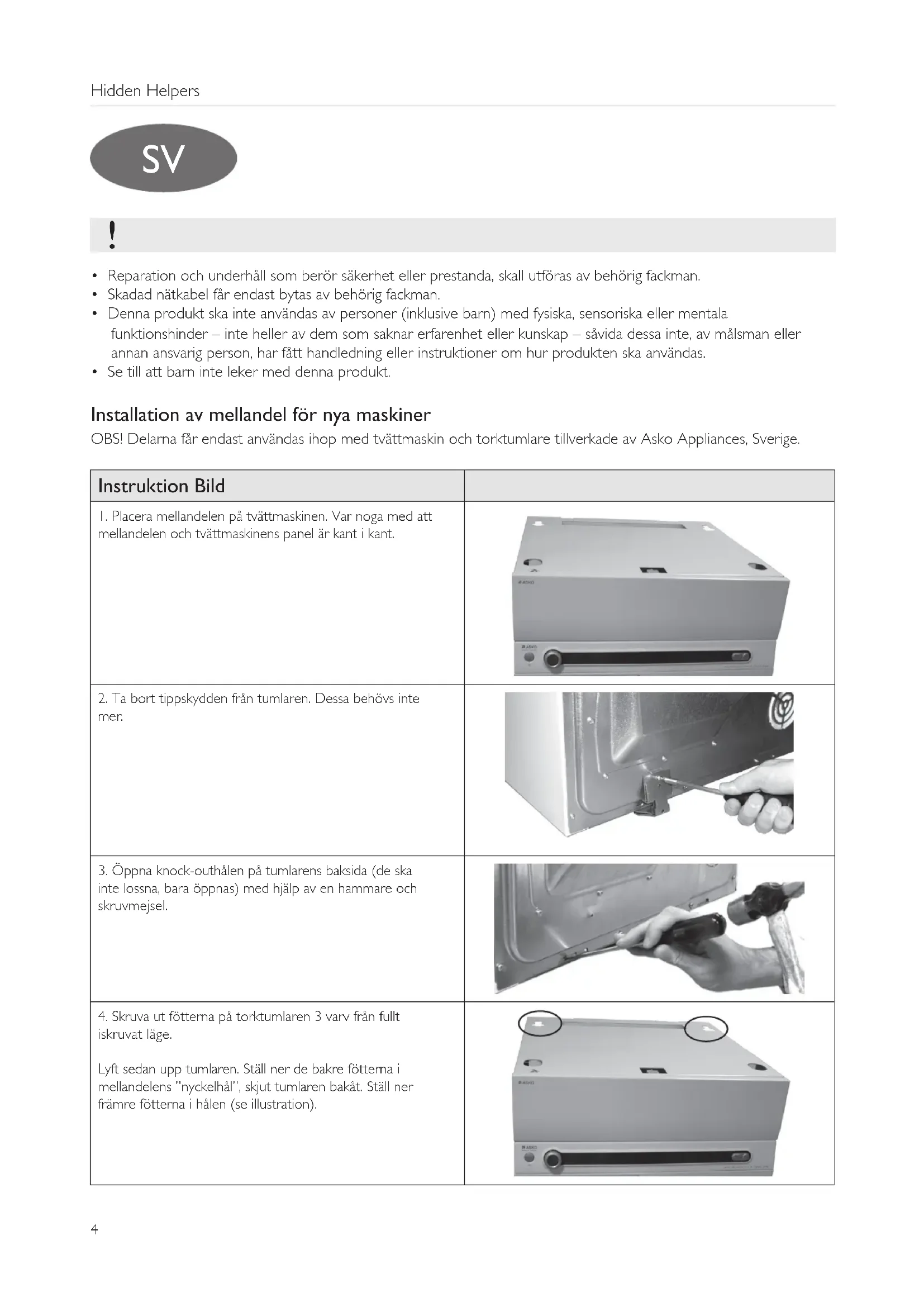

Instruktion Bild
1. Placera mellandelen på tvättmaskinen. Var noga med att mellandelen och tvättmaskinens panel är kant i kant.
2. Ta bort tippskydden.Free tumlaren. Dessa behövs inte mer.
3. Öppna knock-outhälen på tumlarens baksida (de sk inte lossna,bara öppnas) med hjälp av en hammare och skruvmejsel.
4. Skruva ut fötterna på torktumlaren 3 varv.Free fullt iskruvat lage.Lyft sedan upp tumlaren.Ställ ner de bakre fötterna i mellandelens "nyckelhål",skjut tumlaren bakåt.Ställ ner främre föttema i hålen(se illustration).
5. Om ni har en torktumlare med fot i metall, fäst den vänstra och högra hullare med två bultar (medskickade) på varje för att Förhindra att torktumlaren tippar.
6. Lossa de två yttre skruvama på tvättmaskinens baksida für att kunna montera tippskydden.
7.A. Installation i stapel. Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet skä tryckas in i tumlaren sö att den hakar fast. Skruva fast nedre delen med skruvama du lossade frän tvättmaskinen (A). Om maskinenerna ställs direkt mot vagg ske tumlarens kabel,gå i urtaget på mellandelen (B).
7.B. Installation ovanpå tvättmaskin eller torktumlare. Montera de bifogade tippskydden,enligt bild. Skruva fast med skruvarma du lossade frän tvättmaskinen (A).
Obs! Kontrolera att mellandelen ligger kant i kant med tvättmaskinen och/eller torktumlaren innan tippskyd- det skruvas fast.

Installation av mellandel dã maskinerna tidigare varit staplade

OBS! Delama fár endast användas ihop med tvattmaskin och torktumlare tillverkade av Asko Appliances, Sverige.

Instruktion Bild
1. Ta bort tippskydden vilka inte behövs mer. Lyft ner torktumlaren.
2. Placera mellandelen på tvättmaskinen.Var noga med att mellandelen och tvättmaskinens panel är kant i kant.
3. Skruva ut fötterma på torktumlaren 3 varv frán fullt iskruvat Lage. Lyft sedan upp tumlaren. Ställ ner de bakre fötterma i mellandelens "nyckelhål", skjut tumlaren bakåt. Ställ ner främre föttema i hälen (se illustration).
4. A. Installation i stapel. Montera de bifogade tippskydden på tvättmaskin och tumlare. Den övre delen av tippskyddet ske tryckas in i tumlaren sö att den hakar fast. Skruva fast nedre delen med skruvarna du lossade frän tvättmaskinen (A). Om maskinenema ställs direkt mot vagg ske tumlarens kabel,gå i urtaget på mellandelen (B).
4.B. Installation ovanpå tvättmaskin eller torktumlare. Montera de bifogade tippskydden,enigt bild. Skruva fast med skruvarna du lossade frän tvättmaskinen (A).
Obs! Kontrolera att mellandelen ligger kant i kant med tvättmaskinen och/ller torktumlaren innan tippskyd-det skruvas fast.

Justering av strykbräda

Instruktion Bild
1. Tryck på luckan für att öppna.
2. Ta tag i handtaget och dra ut tilländläget,vik upp strykbrädan.
3. Det är viktigt für stabiliteten att bakkanten av strykbrädan,är den är i LAST*LAGE, ligger an mot tumlaren
4. Vid behov justera:Böj fösikitigt med hjälp av en skruvmejsel ut de två plastspämarna (en på vardera sida)Dra ut strykbrädan.
5. Justera utdragslängden genom att lossa skruvama på de båda stoppen (ett på vardera sidan), A.Kontrolera att plasttapparna Är*Låsta, B.Sätt tillbaka strykbrädan.Armbräda finns som tillbehör till strykbrädan.

Montering av armbrada Art. nr. 80 807 10 (tillbehör)

Instruktion Bild
1. Montera det medfoljande fästet på höger eller vänster sida av strykbändan med de två skruvama.
2. Fäll ut stagen på ärmstrykbändan och stick in dessa i fästet.
3. För att lossa ärmbrändan:Tryck upp och dra ut.Fövara brändan under den ordinarie strykbändan;när den inte används.
