KÄYTTÖOHJE HI115T ASKO

Integroidun luukun asennus- ja jyrsintäohjeet.

Seinaasennussarjan Ohje

Jos Hidden Helper® asennetaan kuvan mukaisesti, pesukoneeseen ja kuivausrumpuun on asennettava kaatumisesteet. Niita saa koneiden toimittajalta.

Sanjaan sisaltyy:

I kpl paperikaavio
6 kpl ruuveja
6 kpl tulppia
2 kpl kaatumisesteita

Korjaukset ja houlot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettaa valtuutetulla asentajalla.
Vaurioituneen liiantajohdon saa vaihtaa vain valtuutettu asentaja.
- Tà taitetta ei ole tarkoitetti sellaisten henkilöiden (lapset mukaan lukien) käyttoön, joiden fysinen, aistinvarainen tai henkinen suorituskyk on rajoittunut tai joilta puuttuu kokemusta ja tietao, ellei heidän turvallisuustaaan vastaava henkilö valvo tai opasta heita laitteen käytössä.
Valvonnalla on varmistettava, etta lapset eivat leiki laitteella.

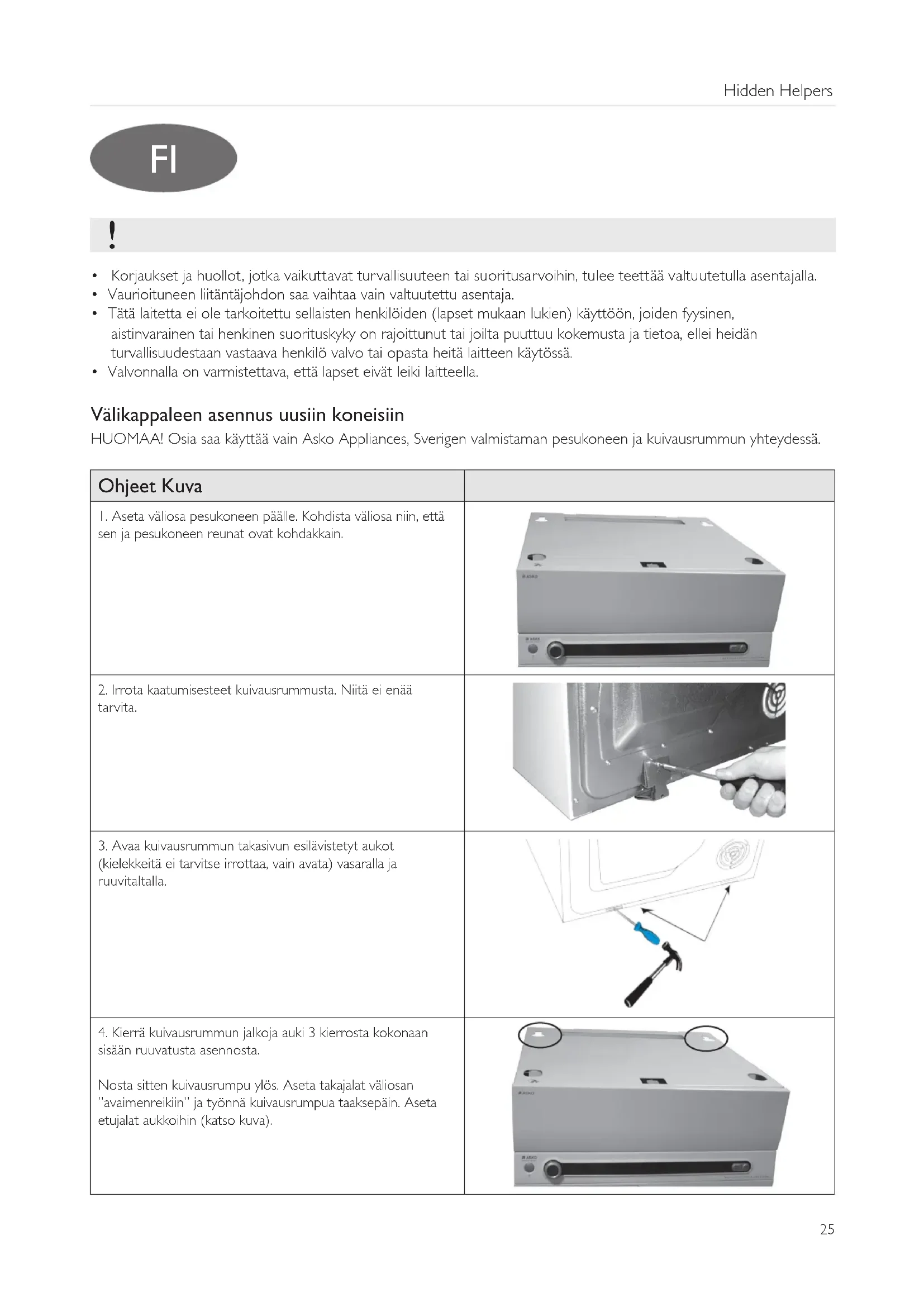

Välikappaleen asennus uusiin koneisiin

HUOMAA! Osia saa kaytttaa vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivausrummn yhteydessa.

Ohjeet Kuva
1. Aseta vãliosa pesukoneen päälle. Kohdista vãliosa niin, että sen ja pesukoneen reunat ovat kohdakkain.
2. Irrota kaatumisesteet kuivausrummusta. Niitä ei enää tarvita.
3. Avaa kuivausrummun takasivun esilävistetyt aukot (kielekkeitä ei tarvitse irrottaa, vain avata) vasaralla ja ruuvitaltalla.
4. Kierrä kuivausrummun jalkoja auki 3 kierosta kokonaan sisään ruuvatusta asennosta.
Nosta sitten kuivausrumpu ylös. Aseta takajat vãliosan "avaimenreikiin" ja työnnä kuivausrumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).
5. Oikea ja vasen kiinnytskappale kiinnitetään kuivausrummun ja pesukoneen välissä olevaan lisäosaan kahdella mukana olevalla kiinnytruuvilla. Metalljaloilla varustetut kuivausrummut kiinnitetään nähin kiinnytskappaleisiin kuvan mukaisesti kaatumisen estämiseksi.
6. Irrota kaksi ulommaista ruuvia pesukoneen takasivulta kaatumisesteiden asennusta varten.
7.A. pesukoneeseen ja kuivausrumpuun. Työnnä kaatumissteiden yläpääk uivausrumm un aukkoihin niin, että ne lukkiutuvat paikalleen. Kiinnä alapäät ruuveilla, jotka irrotit pesukoneesta (A).Jos koneet asennetaan seinää vasten kuivausrumm luitäntäjohto pitää vetää vãliosan aukon (B) kautta.
7.B. Asennus pesukoneen tai kuivausrumm päälle. Kiinnitä mukana toimitetut kaatumisesteet kuvan mukaisesti. Kiinnä ne ruuveilla, jotka irrotit pesukoneesta (A).
Huom! Tarkasta, että vãliosa on kohdakkain pesukoneen ja kuivausrumm kunssaa, ennen kuin ruuvaat kallistu- sesteen kiinni.

Valikappaleen asennus paallekkain asennettuihin koneisiin

HUOMAA! Osia saa kaytttaa vain Asko Appliances, Sverigen valmistaman pesukoneen ja kuivausrummun yhteydessa.

Ohjeet Kuva
1. Irrota kaatumisesteet, joita ei enää tarvita. Nosta kuivausrumpu alas.
2. Aseta vãliosa pesukoneen pälle. Kohdista vãliosa niin, etta sen ja pesukoneen reunat ovat kohdakkain.
3. Kierrä kuivausrummun jalkoja auki 3 kierrosta kokonaan sisään ruuvatusta asennosta. Nosta sitten kuivausrumpu yös. Aseta takajat vãliosan "avaimenreikiin" ja työnnä kuivausrumpua taaksepäin. Aseta etujalat aukkoihin (katso kuva).
4. Tomiasennus Asenna mukana toimitut kaatumisesteet pesukoneeseen ja kuivausrumpuun. Kaatumisesten yläosa pitää työntäkuivausrummun sisään, jotta se tartuu kiinni. Kiinitä alaosa ruuveilla, jotka irrotit pesukoneesta (A). Jos koneet asennetaan suoraan seinää vasten, kuivausrummun verkkojohto on vedettävä vãliosan (B) aukon kautta.
4.B. Asennus pesukoneen tai kuivausrummun pälle. Kiinitä mukana toimitut kaatumisesteet kuvan mukaisesti. Kiinitä ne ruuveilla, jotka irrotit pesukoneesta (A).
Huom! Tarkasta, että vãliosa on kohdakkain pesukoneen ja kuivausrummun kanssa, ennen kuin ruuvaat kallistusesten kiinni.

Silityslaudan saatö

Ohjeet Kuva
1. Avaa luukku painamalla sitä sisäänpään.
2. Tartu kädensijaan ja vedä se ulos päteasentoon, taita silityslauta auki.
3. Vakavuuden Kannalta on tärkeä, että silitslaudan takareuna on lukitussa asennossa kuivausrumpua vasten.
4. Säädä tarvittaessa: Taivuta kahta muovisalpaa (yksi kummallakin puolella) varovasti ruuvitaltalla ulospäin. Vedä silitslauta ulos.
5. Säädä ulosvetopituus lõysämällä kummankin rajoittimen ruuvia (yksi kummallakin puolella), A. Tarkasta, että muovitapit ovat lukittuneet, B. Asenna silitslauta takaisin paikalleen. Silitslautaan saa lisävarusteena hihalaudan.

Hihalaudan (lisavaruste) asennus

Ohjeet Kuva
1. Kiinnitä mukana toimitetty kiinnike silityslaudan oikealle tai vasemmalle puolelle kahdella ruuvilla.
2. Käännä ulos hihalaudan tuet ja työnnä ne kiinnikkeeseen.
3. Hihalaudan imotus: • Nosta ylöspäin ja vedä ulos. • Sälytä hihalauta silityslaudan alla.
