HI115T - Waschmaschine ASKO - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader-Waschmaschine
Marke	Asko
Modell	HI115T
Waschkapazität	11 kg
Abmessungen (B x H x T)	60 x 85 x 65 cm
Nettogewicht	85 kg
Stromversorgung	220-240 V ~ 50 Hz, 10 A
Energieeffizienzklasse	A+++
Jährlicher Wasserverbrauch	10 500 L
Jährlicher Energieverbrauch	150 kWh
Geräuschpegel (Waschen/Schleudern)	52 dB / 74 dB
Maximale Schleuderdrehzahl	1600 U/min
Waschprogramme	Baumwolle, Synthetik, Wolle, Daunen, Schnell, Eco
Zusatzfunktionen	Startzeitvorwahl, Kindersicherung, Knitterschutz
Trommeltyp	Edelstahl
Automatisches Dosiersystem	Ja
Reinigung und Wartung	Filterreinigung, Notentleerung, Entkalkung empfohlen
Sicherheit	Doppelte Türverriegelung, Wasserschutz, Kindersicherung
Ersatzteile und Reparierbarkeit	Erhältlich über autorisiertes Netzwerk, Reparierbarkeitsindex 8,1/10
Allgemeine Informationen	Entworfen in Schweden, Europäische Fertigung
Mitgeliefertes Zubehör	Installationskit, Bedienungsanleitung

Häufig gestellte Fragen - HI115T ASKO

Was ist die Waschkapazität des Asko HI115T?

Die Waschkapazität beträgt 11 kg, ideal für eine große Familie.

Welche Abmessungen hat die Maschine?

Die Abmessungen sind 60 cm Breite, 85 cm Höhe und 65 cm Tiefe.

Wie hoch ist der Geräuschpegel beim Schleudern?

Der Geräuschpegel beim Schleudern beträgt 74 dB, was im Durchschnitt liegt.

Ist diese Maschine energiesparend?

Ja, sie ist mit A+++ ausgezeichnet, mit einem jährlichen Verbrauch von 150 kWh.

Wie reinige ich den Pumpenfilter?

Öffnen Sie die Klappe unten rechts, schrauben Sie den Filter ab, reinigen Sie ihn unter fließendem Wasser und setzen Sie ihn wieder ein.

Kann ich Entkalkungstabletten verwenden?

Ja, es wird empfohlen, regelmäßig mit einem geeigneten Produkt zu entkalken, um Kalkablagerungen zu vermeiden.

Verfügt die Maschine über eine Kindersicherung?

Ja, sie ist mit einer Tastensperre ausgestattet, um eine Bedienung durch Kinder zu verhindern.

Was tun, wenn die Maschine nicht abpumpt?

Überprüfen Sie den Ablauffilter und den Ablaufschlauch. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie installiere ich ein Stapelkit mit einem Trockner?

Verwenden Sie das Asko-Stapelkit (nicht im Lieferumfang enthalten) gemäß den Anweisungen in der Anleitung. Befestigen Sie die Kippsicherung und die Abstandshalter.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile sind bei autorisierten Asko-Händlern oder online erhältlich. Der Reparierbarkeitsindex beträgt 8,1/10.

BEDIENUNGSANLEITUNG HI115T ASKO

Installationsanleitung

Montage- und Frasnleitung für integrierte Tur.

Wenn Sie Hidden Helper® wie in der Abbildung ge-zeigt montiert haben, müssen Sie einen Kippschutz an Waschmaschine und Wäschetrockner montieren.
Diesen erhalten Sie bei ihren Lieferanten, Das Paket enthalt: Papierschablone
6 Schrauben
6 Dübel
2 Kippschutzvorrichtungen

• Reparatur- und Wartungsarbeiten, die die Sicherheit und Funktion beeinflussen, dürfen nur von einem ausgebildeten Fachmann durchgeführt werden.
• Beschädigte Netzkabel dürfen nur von einem ausgebildeten Fachmann ersetzt werden.
• Dieses Produkt darf nicht von Personen (inklusive Kinder) mit physischen, sensorischen oder mentalen Funktionsbehinderungen oder von Personen ohne Erfahrungen und Kenntnisse in der Bedienung verwendet werden, wenn sie nicht vorher von einer verantwortlichen Person oder dem Erziehungsberechtigten in der Anwendung des Produkts unterrichtet wurden.
• Darauf achten, dass Kinder nicht mit diesen Produkt speilen.

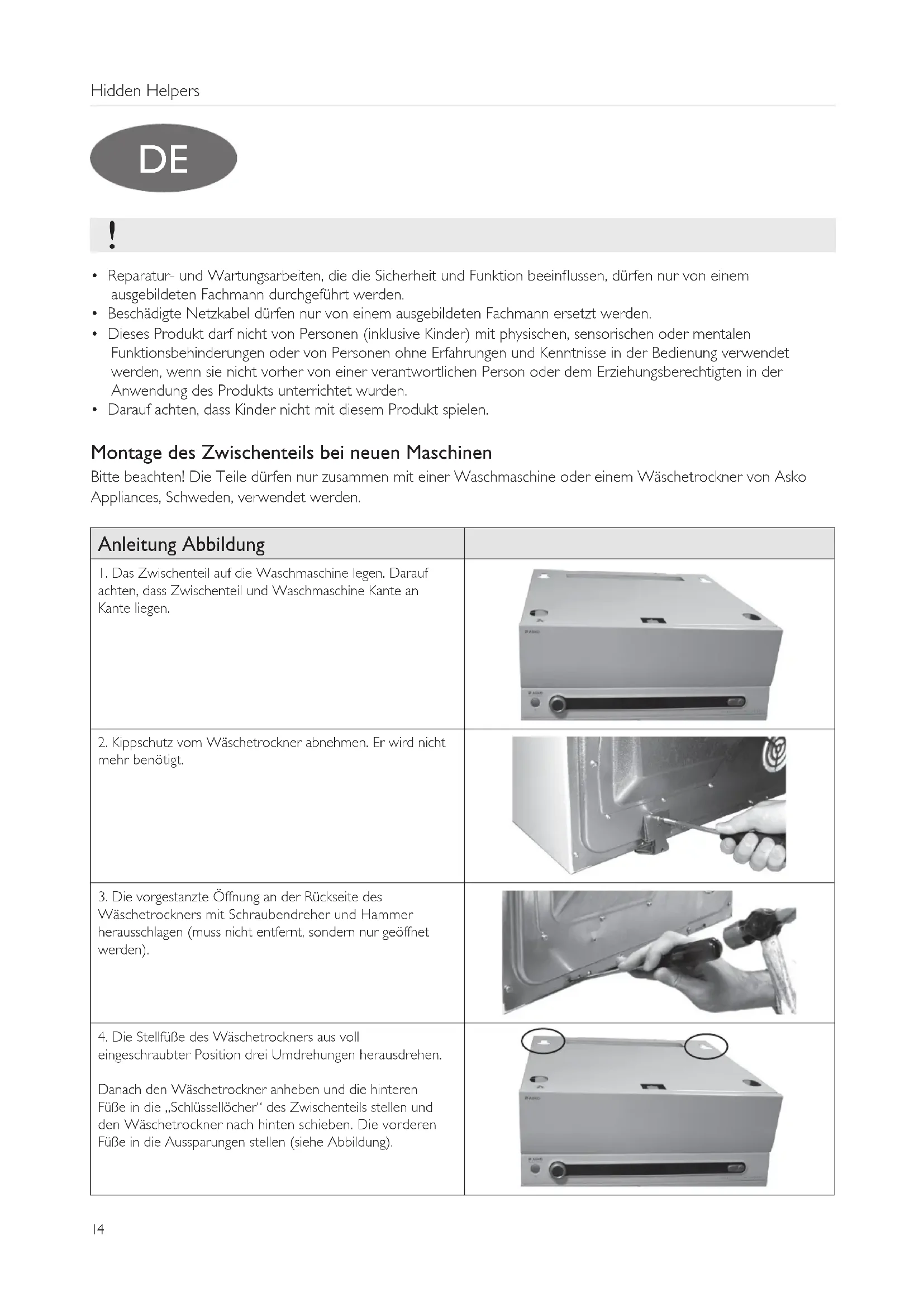

Montage des Zwischenteils bei neuen Maschinen

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Das Zwischendeil auf die Waschmaschine legen. Darauf achten, dass Zwischendeil und Waschmaschine Kante an Kante liegen.
2. Kippschutz vom Wäschetrockner abnehmer. Er wird nicht mehr besoinig.
3. Die vorgestanzierte Öffnung an der Rückseite des Wäschetrockners mit Schraubendreher und Hammer herausschlagen (muss nicht entfernt, sondern nur geöffnet werden).
4. Die Stellüße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen. Danach den Wäschetrockner anheiten und die hinteren Fuß in die „Schlüssellicher" des Zwischendeils stellen und den Wäschetrockner nach hinten schieren. Die vorderen Fuß in die Aussparungen stellen (siehe Abbildung).
5. Befestigen Sie beim Wäschetrockner mit Metallfußen den linken und rechten Halter mit den zwei beigelegten Schrauben an die Kippsicherung, die das Umkpippen des Geräts verhindern soll.
6. Die beiden äußeren Schrauben an der Rückseite der Waschmaschine lösen, um den Kippschutz montieren zu konnen.
7.A. Montage bei Wasch-Trockensäule. Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A). Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
7.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine (am Wäschetrockner) befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten! Kontrollieren, dass das Zwischenteil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Montage bei vorhandener Wasch-Trockensäule

Bitte beachten! Die Teile dürfen nur zusammen mit einer Waschmaschine oder einem Wäschetrockner von Asko Appliances, Schweden, verwendet werden.

Anleitung Abbildung
1. Den nicht mehr entwickelten Kippschutz entfemen. Den Wäschetrockner herunterheiten.
2. Das Zwischendeil auf die Waschmaschine legen. Darauf achen, dass Zwischendeil und Waschmaschine Kante an Kante liegen.
3. Die Stellfuße des Wäschetrockners aus voll eingeschraubter Position drei Umdrehungen herausdrehen. Danach den Wäschetrockner anheiten und die hinteren Füße in die „Schlüssellicher" des Zwischendeils stellen und den Wäschetrockner nach hinten schiben. Die vorderen Füße in die Aussparungen stellen (siehe Abbildung).
4. A. Wasch-Trockensäule Den mitgelieferten Kippschutz an Waschmaschine und Wäschetrockner montieren. Der obere Teil des Kippschutzes wird in den Wäschetrockner gedrückt, bis er einrastet. Den unteren Teil mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A). Wenn die Maschinen direkt an der Wand stehen, wird das Kabel des Wäschetrockners in die Aussparung des Mittelteils gelegt (B).
4.B. Montage auf einer Waschmaschine oder auf einem Wäschetrockner Den mitgelieferten Kippschutz gemäß Abbildung montieren. Mit den Schrauben an der Waschmaschine befestigen, die vorher abgeschraubt wurden (A).
Bitte beachten! Kontrollieren, dass das Zwischendeil Kante an Kante mit der Waschmaschine und/oder dem Wäschet- rockner liegt, bevor der Kippschutz festgeschraubt wird.

Justierung des Bügelbretts

Anleitung Abbildung
1. Auf die Klappe drücken, um diese zu öffnen.
2. Am Handgriff bis zum Anschlag Herausziehen und das Bügelbrett aufklappen.
3. Für die Stabilität ist es wichtig, dass die wichtere Kante des Bügelbretts in verriegelter Position am Wäschetrockner anliegt.
4. Bei Bedarf justieren: Die beiden Kunststoffsparen mit einem Schraubendreher vorsichtig nach außen biegen (eine auf jeder Seite) und das Bügelbrett herausziehen.
5. Die Auszugänge justieren, Hierzu die beiden Schrauben an den Anschäften lösen (eine auf jeder Seite), A. Kontrollieren, dass die Kunststoffzapfen verriegelt sind, B. Bügelbrett wieder einsetzen.Für das Bügelbrett sind auch Ambügler als Zubehör erhältlich.

Montage des Armbüglers, Art.-Nr. 80 807 10 (Zubehor)

Anleitung Abbildung
1. Die mitgelieferte Befestigung mit den beiden Schrauben auf der rechten oder linken Seite des Bügelbretts montieren.
2. Die beiden Stangen des Armbüglers Herausklappen und in die Befestigung einfahren.
3. Lös den Armbüglers: • Nach oben drücken und hersausziehen. • Den Armbügler unter dem normalen Bügelbrett aufbewahren, wenn er nicht verwendet wird.
