Produkttyp	Smörjkolvkompressor
Varumärke	Metabo
Modell	Mega 40050 W
Användning	Professionell, produktion av tryckluft för pneumatiska verktyg
Maximalt tryck	10 bar
Tankvolym (behållare)	50 liter
Effektivt luftflöde (vid 80% av max tryck)	Cirka 400 L/min
Strömtyp	230 V enfas eller 400 V trefas beroende på version
Frekvens	50 Hz
Motortyp	Asynkronmotor trefas / enfas
Termiskt skydd	Ja, automatisk avstängning vid överhettning
Tryckreglering	Tryckregulator med manometer
Luftfilter	Luftfilter som ska rengöras var 50:e timme
Smörjning	Oljesmörjning (mängd och typ enligt tekniska data)
Antal luftutgångar	3 (oreglerad, reglerad filtrerad, reglerad filtrerad oljad)
Säkerhetsventil	Ja, inställd på maximalt tryck
Kondensavtappning	Kondensutlopp i botten av tanken
Ljudnivå	Garanterad LWA-värde enligt direktiv 2000/14/EG
Rutinunderhåll	Daglig tömning av kondens, kontroll av oljenivå, rengöring av luftfilter
Förvaringstemperatur	Min. 5°C (risk för frost)
Medföljande tillbehör	Snabbkopplingar, uppblåsningsslang (beroende på version)
Tillverkargaranti	2 år (delar och arbete)

Vanliga frågor - Mega 40050 W METABO

Vilken är matningsspänningen för Metabo Mega 40050 W kompressorn?

Kompressorn finns i enfas 230 V eller trefas 400 V version. Kontrollera typskylten på din enhet för exakt spänning.

Hur tömmer man kondensvattnet från tanken?

Öppna kondensutloppet (3) som sitter under tanken efter att ha stängt av och tryckavlastat enheten. Töm det uppsamlade vattnet dagligen.

Vilken olja ska användas till kompressorn?

Använd en speciell kompressorolja av den kvalitet och mängd som anges i tekniska data (kapitel 12). Kontrollera nivån i oljefönstret.

Hur ställer man in utloppstrycket?

Vrid tryckregulatorn (6) medurs för att öka trycket, moturs för att minska det. Kontrollera manometern (5) för inställt tryck.

Hur ofta ska luftfiltret rengöras?

Rengör luftfiltret (9) var 50:e drifttimme. Byt ut det var 250:e timme eller om det är skadat.

Vad gör man om kompressorn inte startar?

Kontrollera strömförsörjningen (kabel, uttag, säkring). Om spänningen är för låg, använd en förlängningssladd med tillräcklig area. Vänta 10 minuter efter överhettning innan du startar om.

Kan man använda kompressorn utomhus?

Ja, förutsatt att du använder en lämplig utomhusförlängningssladd och skyddar enheten från regn och fukt. Använd den inte i explosiv miljö.

Hur transporterar man kompressorn på ett säkert sätt?

Använd transporthandtaget (15). Dra inte i slangen eller kabeln. Lägg inte enheten på sidan (risk för oljeutflöde).

När ska kompressorns olja bytas?

Töm oljan var 500:e drifttimme via avtappningsskruven (12). Byt till ny olja enligt tillverkarens rekommendationer.

Vad gör man vid läckage av tryckluft?

Kontrollera kopplingar och slangar. Dra åt eller byt ut defekta tätningar. Om läckaget fortsätter vid backventilen, låt en kvalificerad tekniker inspektera enheten.

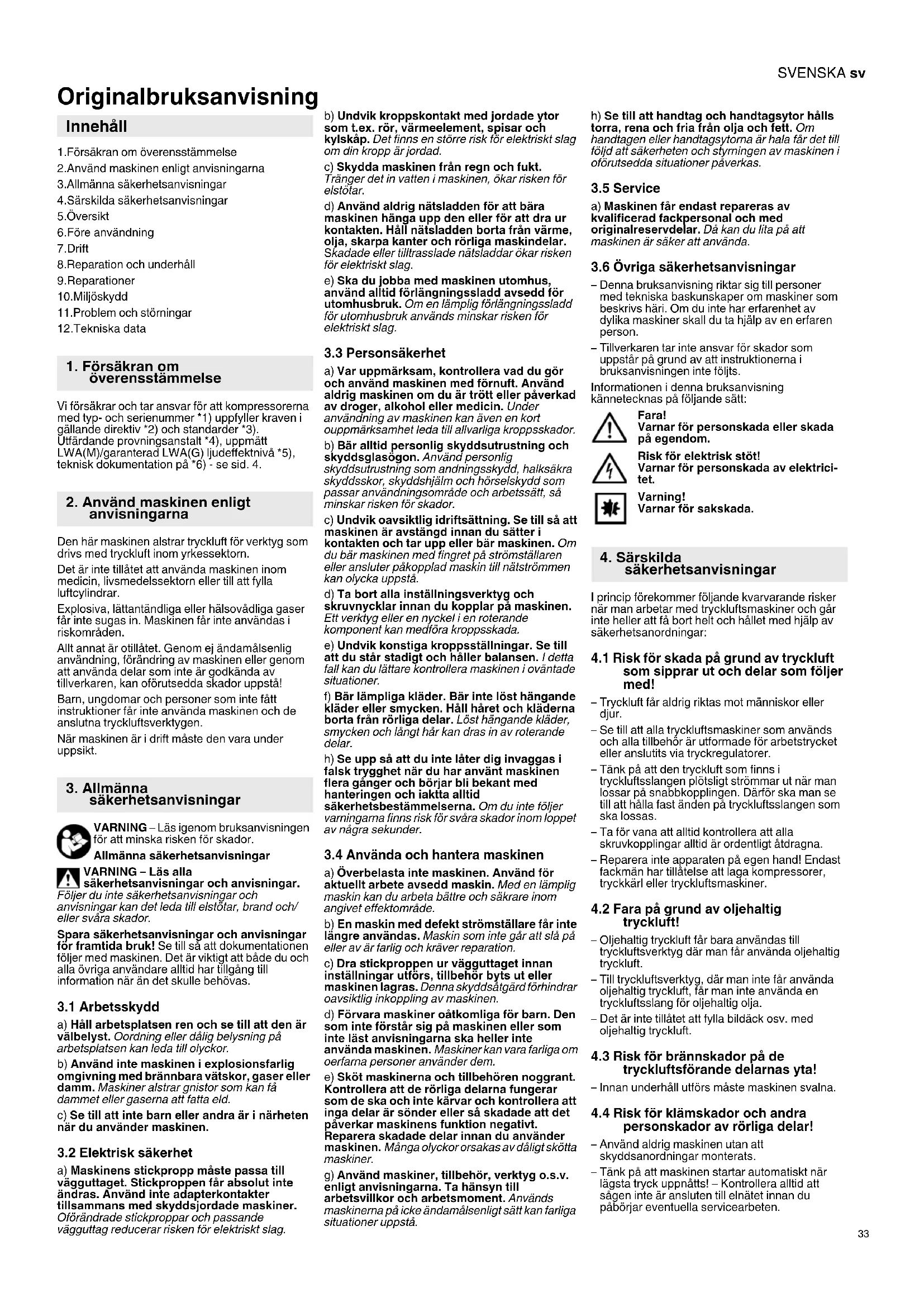

BRUKSANVISNING Mega 40050 W METABO

1.Forsakran om overensstammelse
2.Anvand maskinen enligt anvisingarna
3.Allmanna sakerhetsanvisiningar
4.Sarskilda sakerhetsanvisningar
5.Oversikt
6.Fore anvandning
7.Drift
8.Reparation och underhall
9.Reparationer
10.Miljöskydd
11.Problem och störmingar
12.Tekniska data

1. Forsakran om overensstammelse

Vi forsakrar och tar ansvar for att kompressorerma med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Utfardande provningsanstalt *4), upmatt LWA(M)/garanterad LWA(G) ljudeffektniva *5), teknsik dokumentation pa *6)- se sid. 4.

2. Använd maskinen enlgit anvisingarna

Den har maskinen alstrar tryckluft for verktyg som drives med tryckluft inom yrkessektorn.

Det ar inte tillatet att annvanda maskinen inom medicin, livsmedselsektorm erll till att fylla luftcylindrar.

Explosiva, lättantändiga eller halsvädliga gaser fär inte sugas in. Maskinen fär inte användas i riskområden.

Allt annat ar ottilatet. Genom ej andamalsenlig anvandning, foranding av maskinen erer genom att annvanda delar som inte ar godkanda av tilverkaren, kan oforutsedda skador uppsta!

Barn,ungdomar och personor som inte fatt instruktioner far inte anvanda maskinen och de ansolutna tryckluftsverktygen.

När maskinen ar i drift mäste den vara under uppsikt.

3. Allmanna sakerhetsanvisiningar

VARNING-Lasigenbbruksanvisingen for att minska risken for skador.

Allmanna sakerhetsanvisningar

WARNING - Läs alla

sakerhetsanvisningar och anvisningar. Foljer du inte sakerhetsanvisningar och anvisningar kan det leda till elstotar, brand och/ ell ersvara skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk! Se till sa att Dokumentationen foljer med maskinen. Det ar viktigt att bade du och alla ovriga anvandare alltid har tilgangt till information nar an det skulle behovas.

3.1Arbetsskydd

a) Häll arbetsplatsen ren och se till att den är valbelyst. Oordning eller dalg belysning pa arbetsplatsen kan leda till olyckor.
b) Använd inte maskinen i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Maskiner alstrar gnistor som kan fä dammet eller gaserna att fatta eid.
c) Se till att inte barn aller andra ar i narheten\ när du använder maskinen.

3.2 Elektrisk sakerhet

a) Maskinens stickpropp maste passa till vagguttaget. Stickproppen far absolut inte andras. Anvand inte adapterkontakter tillsammans med skyddsjordade maskiner. Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda maskinen fran regn och fukt. Tranger det in vatten i maskinen, okar risken for elstolar.
d) Använd aldrig natsladden for att bara maskinen hänga upp den erler for att dra ur kontakten. Hall natsladden borta frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade natsladdar ökar risken for elektriskt slag.
e) Ska du jobba med maskinen utomhus, använd alltid förlängningssladd avsedd für utomhusbruk. Om en lamplig förlängningssladd für utomhusbruk används minskar risiken für elektriskt slag.

3.3 Persönssakerhet

a) Var uppmärksam, kontrollera vad du gör och använd maskinen med fornuft. Använd aldrig maskinen om du ar trött aller paverkad av droger, alcohol ether medicin. Under anvandning av maskinen kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bar alltid personlig skyddsutrustning och skyddsglasogon. Anvand personlig skyddsutrustning som andningsssyydd, halksakra skyddsskor, skyddshjalm och horselskydd som passar anvandningsomrade och arbetssatt, sa minskar risken for skador.
c) Undvik oavsiktlig idrftsattning. Se till sa att maskinen ar avstangd innan du satter i kontakten och tar upp erler bar maskinen. Om du bar maskinen med fingret pa stromstalaren erler ansluter paskopplad maskin till natstrommen kan olycka uppst.
d) Ta bort alla installningsverktyg och skruvnycklar innan du koplar pa maskinen. Ett verkty g ell en nyckel i en roterande component kan medfora kroppsskada.
e) Undvik konstiga kroppsstellningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera maskinen i ovändte situationer.
f) Bär lämpiga kläder. Bär inte lost hangende kläder erller smycken. Håll haret och kläderna borta fran rörliga delar. Lõst hangande kläder, smycken och langt HAR kan dras in av roterande delar.
h) Se upp sa att du inte later dig invaggas i falsk trygghet nar du har anvant maskinen flera ganger och börjar ble bekant med hanteringen och iakta alltid sakerhetsbestammelserna. Om du inte foljer varningarna finns risk forsvara skador inom loppet av nagra sekunder.

3.4 Anvanda och hantera maskinen

a) Überbelastainte maskinen. Använd für aktuell arbete avseddd maskin. Med en lamplig maskin kan du arbeta bättre och säkrare inom angivet effektomräde.
b) En maskin med defekt stromstallare fär inte langre användas. Maskin som inte gär att sla på eller av ar fertig och kraver reparation.
c) Dra stickproppen ur vagguttaget innan installingar uffors, tillbehor byts ut ellar maskinen lagras. Denna skyddsatgardforhindrar oavskitlg inkoppling av maskinen.
d) Forvara maskiner oatkomliga for barn. Den som inte forstar sig pa maskinen ell som inte LAST anvisingarna sha heller inte anvanda maskinen. Maskiner kan vara farlga om oerfarna personer anvander dem.
e) Skot maskinerna och tillbehören nogrant. Kontrolera att de rørliga delarna fungerar som de ska och inte kärvar och kontrolera att inga delar ar sönder erller sä skadade att det paverkar maskinens Funktion negativ. Reparera skadade delar innan du använder maskinen. Många olyckor orsakas av dåligt sköttamaskiner.
g) Använd maskiner, tillbehör, verktyg o.s.v. enigt anvisingnanga. Ta hansiyn till arbetsvillkor och arbetsmoment. Används maskinerna på icedeändamalsenligt satt kan farliga situationer uppsta.

h) Se till att handtag och handtagsytor halls torra, rena och fria fran olja och fett. Om handtagen eller handtagsytorna ar hala far det till fofj od att sakerheten och styrningen av maskinen i oforutsedda situationer paverkas.

3.5 Service

a) Maskinen fär endast repareras av kvalificerad fackpersonal och med originalreservdeler. Da kan du lita pa att maskinen ar saker att anvanda.

3.6 Ovriga sakerhetsanvisningar

Denna bruksanvisning riktar sig till personer med teknska baskunskaper om maskiner som beskrivs har. Om du inte har erfarenhet av dylika maskiner skall du ta hjalp av en erfaren person.
Tilverkaren tar inte ansvar for skador som uppSTAR pR ground av att instruktionerna i bruksanvisnings inte foljts.

Informationen ienna bruksanvisning kannetecknas pa foljande satt:

Fara!
Varnar für persanskada aller skada
pà egendom.
Risk for elektrisk stö!
Varnar für personskada av elektriciet.
Varning! Varnar for sakskada.

4. Särskilda sakerhetsanvisingar

I princip forekomm erfoljande kvarvarande risker narnar arbetar medtrykluftsmaskiner och gär inte heller att fort halt eth hallet med hjalp av sakerhetsanordnigar:

4.1 Risk for skada på grund av tryckluft som sipprar ut och delar som foljer med!

-Tryckluft fãr aldrig riktas mot manniskor ell er djur.
- Se till alla tryckluftsmaskiner som används och alla tillbehör ar utformade För arbeitstrycket erler anslutis via tryckregulatorer.
-Tank pa att den tryckluft som finns i tryckluftsslangen plotsligt strömmar ut nar man losser pa snabbkopplingen. Darfor skan se til att halla fast性和pen pa tryckluftsslangen som ske lossas.
-Ta for vana att alltid kontrollera att alla skruvkopplingar alltid ar ordentligt atdragna.
- Reparera inte apparaten på egen hand! Endast fackmän har tillatelse att lava kompressorer, tryckkarl eller tryckluftsmaskiner.

4.2 Fara på grund av oljehaltig tryckluft!

• Oljehaltig tryckluft fár bara anvandas till tryckluftsverktyg dár man fár anvanda oljehaltig tryckluft.
• Till tryckluftsverktyg, dar man inte fár använda oljehaltig tryckluft, fár man inte använda en tryckluftsslang for oljehaltig olja.
  Det ar inte tillatet att fylla bildack osv. med olhehaltig tryckluft.

4.3 Risk for brännskador på de tryckluftsförande delarnas yta!

• Innan underhall utfors maste maskinen svalna.

4.4 Risk for klämskador och andra personskador av rörliga delar!

• Använd aldrig maskinen utan att skyddsanordningar monterats.
  Tänk på att maskinen startar automatisknár lagsta tryck upnpàtt! - Kontrolera alltid att sagen inte ar ansluten till elnatet innan du páborjar eventuella servicearbeiten.

SVENSKAsv

• Kontrollera att inga verktyg ell osa delar ligger kvar i elverktyget naru slar pa det (t.ex. efter service).

4.5 Fara p.g.a. av bristande personlig skyddsutrustning!

• Använd hörskénydd.
• Använd skyddsglasögon.
• Använd andningsmask när arbeten som alstrand damm utförs eller hälsovådiga gaser, imma eller Ångor uppstár.
  -Använd ratt arbetskläder.
• Använd halkfria skor.

4.6 Fara på grund av brister på sagen!

• Sköt om elverktyg och tillbehör ordentlich. Följ serviceanvisingarna.
• Innan maskinen anvands maste man alltid kontrollera att detinte finns nagra skador pa maskinen: Innan du anvander maskinen ingen, Funktionoprova sakerhetsanordninger, skyddsanordninger elle latt skadade delar. Anvand inte maskinen forr den blivit reparerad av behorig elektriker.
• Kontrolera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar mäste vara ratt monterade och uppylla smaltiga driftvillkor for att elverktyget sca fungera felfritt.
• Skadade skyddsanordninger erller delar kraver reparation erller byte av godkand serviceverkstad.

4.7 Ovriga sakerhetsanvisningar

• Läs även de särskilda säkerhetsanvisingarna i respektive kapitel.
  -Följ även i ferekommande fall foreskrifter frän yrkesforbundet for skadeprevention vid hantering av kompressorer och tryckluftsverktyg.
  -Folj de lagstadgade foreskrifterna om drift av system som kraver overvakning.
  Tänk på att kondensat som sipprar ut och andra drivmedel förenar miljön och kan orsaka miljöforstörng nrä maskinen används eller vid lagring.
• Kom ihag att även ta hansyn till ytre faktorer.

4.8 Symboler pa maskinen (beroende pa modell)

Läs bruksanvisningen.

Varning for personskada pâ grund av att varma maskindelar vidrós.

Använd skyddsglasögon.

Varning for automatisk start.

1 Kondensor
2 Tryckkarl
3 Kondensatavlopp
4 Sakerhetsventil
5 Manometer styryck
6 Tryckreglerare
7 Manometer pantryck

8 Pa / av - bry tare
9 Luftfilter/luftfilterhus
10 Lasskruv for olja
11 Nivaglas for olja
12 Avtappningsskruv for olja
13 Tryckluftsanslutting (snabbanslutting, ej formonterad), oreglerad tryckluft
14 Skyddsgaller for kilrem
15 Transporthandtag
16 Kabelupprulling 1
17 Filtertryckforniskare
18 Lubrikator for tryckluft
19 Tryckluftsanslutting (snabbkoppling), reglerad, filtrerad, osmord tryckluft
20 Tryckluftsanslutting (snabbkoppling), reglerad, filtrerad, oljehaltig tryckluft
* beroende på modell/utrustning

6. Färe användning

6.1 Montering (beroende pa modell)

1. Montera hjulen enligt bilden (se bild A, sida 3).
2. Montera tryckluftsanslutningen (13) enigt bilden (se bild B, sida 3).

6.2 Kontrollera kondensatavlopp

Se till att kondensatavloppet (3) ar stangt.

6.3 Kontrollera oljeniva

Kontrollera kondensorns oljenivá i nivaglaset (11). Ev. kan du behová fylla pa med olja upp till mitten pa nivaglaset (11). Lás mer om oljans kvalitet i kapitlet 12.Tekniska data.

1. Skruva ut lasskruv for olja (10).
2. Fyll pa med olja tills mitten pa nivaglaset (11) uppnatts ellr till markeringen.
3. Skruva tillbaka lasskruven for olja (10).

6.4 Fylla på tryckluftsolja

Se bilden C, pã sid. 3.

1. Skruva pa lubrikator for tryckluft (18).
2. Fyll pa tryckluftsolja: oljenivan maste ligga mellan de bada markeringarna.
3. Skruva tillbaka lubrikator for tryckluft (18).

6.5 Uppställning

På platsen där maskinen ställs upp maste följande krav: vara uppfyllda:

• torr, frostskyddad
• stabilt, vagratt och jämnt underlag

Fara!

Om maskinen inte ställs upp på rätt satt kan det leda till allvarliga olyckor.

• Lás fast maskinen át den inte rullar ivag, välter eller glider.
  Det maste alltid vara latt att komma at sakerhetsanordninger och styrelement.
• Maskinen fär inte laggas på sidan. Olja kan sippra ut!

6.6 Transport

• Maskinen fär inte laggas på sidan. Olja kan sippra ut!
• Du fãr inte dra maskinen med hjälp av slangen erller nätkabeln. Transportera maskinen pa transporthandtaget (15).

7. Drift

7.1 Nätanslutning

Fara! Elektrisk spanning.

Anvandendastmaskinenitoromgivning.

Till drift av maskinen sca man endast anecd en stromkälla som uppyller kraven nedan: Kontakter måste ha installerats enigt rändande bestammelse, jordats och provats samt särkrats enigt den tekiska datan.

Lagg naktabelnPaettsadant satt att den inte ar i vagen ell kan skadas under arbitet.

Innan du stoppar in kontakten i uttaget maste du alltid kontrllera att maskinen ar avstangd.

Skydda natakabeln for varme, fratande vatskor och vassa kanter.

Du far bara anvanda forlangningskablar som har tillracklig stort tradtvarsnitt (las mer i kapitlet 12.Tekniska data).

Använd forlängningssladd tillytteromradet Använd bara godkända och märkta forlängningssladdar utomhus.

Kompressorn fár inte stängas av genom att mandrar ur naktakten, använd strombrytaren.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

Vid utforande med trefasström:

Kontrollera rotationsriktning!

Beroende pa fasfoljd finns det risk att motorn gár at fel häll. Detta kan leda till skador pa maskinen. Därfor sca du alltid kontrollera rotationsriktningen纳税askinen ansluts: Kondensorns remskiva maste vridas i pilens riktning (pa skyddsgallret for kilremmen (14)).

1. Dra ur kontakten.
2. Faserna byts enligt bilden med hjälp av en skruvdragare (se bild D, sida 3: Tryck in kontakten lite latt med hjälp av en skruvdragare och vrid 180^

7.2 Producera tryckluft

1. Slā pá maskinen med strombrytaren (8) och avvakta tills max. pantryck upnattts (kompressorn slangs av). Pantrycket visas pá pantrycksmanometern (7).

Obs!

Det installda stytrtrycket fär inte vara högre antryckluftsverktygens max. drifttryck!
2. Ställ in styrtryck på tryckregleraren (6). Aktuellt styrtryck visas på styrtrycksmanometern (5).
3. Koppla tryckluftsslangen till tryckluftsanslutningen:

• Tryckluftsanslutning (13) für icereglerad, ofilterrad tryckluft
  -Tryckluftsanslutting (19) for reglerad, filtrerad, osmord tryckluft
  Tryckluftanslutnng (20) for reglerad, filtrerad, ollehaltig tryckluft (stall in oljemangd med justerskruven (see bild E, sid. 3.)
• Anslut tryckluftsverktyget. Du kan nu arbata med tryckluftsverktyget.
• Stang av maskinen om du inte vill fortssatta att arbeta med detsamma. Dra ocksa ut naktkontakten.
• Kondensvatten mäste dagligen tappas av fran tryckkarlet via kondensataviloppet (3).

8. Reparation och underhäll

Fara!

Innan alla arbeten pa apparaten:

Stäng av maskinen. Dra ur kontakten. Vänta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som används samt tillbehör artrycklosa.

Se till att maskinen och alla tryckluftsverktyg som anvånts samt tillbehörn svalna.

After alla arbeten pa maskinen:

Starta om alla sakerhetsanordninger och kontrollera. Kontrollera att det inte finns nagra verktyg eller liknande på erller i maskinen.

Ytterligare underhalls- och reparationsarbeteten som beskrivs i detta kapitel far endast utforas av umbildad fackman.

8.1 Viktig information

Underhäll och besiktning mäste planeras och genomforas enlgt lagstadgade riktliner i

overensstammelse med maskinens uppstallning och driftsatt.

Tillsynsmyndigheter kan begara in forlagan till respective dokument.

Pá den nga kondensorn (1) maste man kontrollera cylinderhuvudskruvarnas vridmoment (lás mer i kapitlet 12.Tekniska data) after de forsta 50 och 250 driftimmarna.

Alltid innan arbete paborjas

-Kontrollera om det finns skador pa tryckluftsslangar och byt ev. ut.
-Kontrollera och dra ev. at skruvkopplingar.
-Kontrolera om det finns skador pa anslutningskabel, ev. kan den behöva bytas ut av certificerad elektriker.
-Kontroller ojenivan i lubrikatorn for tryckluft (18). Fyll eventuellt pa med tryckluftsoja.

Dagligen

Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).

Var 50 drifttimme

Rengor luftfilter (9) (se bild F, sida 3).
- Kontrollera kondensorns oljeniva i nivaglaset (11) ev. kan du behova fylla pa olja. (Se kapitlet 6.)
Tappa av kondensvatten fran filtertryckforminskaren (17).
Rengorllerbyutluftfiltretifiltertryckforminskaren.Se bildG,sida3).
-Kontrollera kilremmen (se bild H, sida 3): Skruva av kilremmens skyddsgaller (14). Kontrollera kilremmen, eventuellt kan den behovas spannas at erller bytas ut.

Remspanninger justeras genom att fya skruvar lossas vid motorns fot och motorn flytas. Dra at skruvarna vid motorns fot igen. Montera tillbaka kilremmens skyddsgaller (14).

Var 250 drifttimme

-Rengorllerbyutluftfiltret9sebildF,sida 3).

Var 500 drifttimme

Tappa av all olja via avtappningsskruven for olja (12) och fyll pa. (Se kapitlet 6.)

After 1000 drifttimmar

• Lát en specialverkstad genomföra en besiktning. Pá sá satt Förlungs kompressorns livslängd betydigt.

1. Stäng av maskinen och dra ut nätkabeln.
2. Se till att tryckkärl och alla anslutna tryckluftsverktyg ar tryckfria.
3. Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).
4. Forvara maskinen sa att inte obehöriga kan satta igang den.
5. Maskinen fär inte laggas på sedan. Olja kan sippra ut!

Obs!

Forvara inte maskinen oskyddad utomhus eri fuktiga utrymmen.

Vid frostrisk

Obs!

Frost (< 5°C) Förstör maskin och tillbehör
eftersom de innehaller vatten! Vid frostrisk skall
apparat och tillbehör forvaras frostfritt.

9. Reparation

Fara!

Reparation av maskinerna fär endast utforas av utbildad elektriker!

Metabo-maskiner som behöver repareras skickar du till din Metabo-äterförsäljare. För adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

10. Miljöskydd

Fara!

Det finns oljerester och/eller miljofarliga fororeningar i kondensvattnet fran tryckkarlet. Kondensvattnet maste bortskaffas pa miljovanligt satt pa lampliga miljostationer!

Fara!

Det finns oljerester och/eller miljofarliga fororeninger i kondensvatnet frän filtertryckforminskaren. Kondensvatnet maste bortskaffas pa miljovänligt satt pa lampliga miljostationer!

Fara!

Uttjän olja是从kondensorn kasserasp miljovänigt satt pa lampliga miljostationer! Föl nationella miljoforeskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackninger och tillbehör.

Gäller endast für EU-länder: Släng inte utjenta verktyg bland hushällssoporn! Enjält EU-directiv 2002/96/EG om utjenta

el- och elektronikprodukter damit enigt harmoniserad neapolell lag skau utjanta maskiner källsorteras for miljövanig atervinning.

11. Problem och störningar

Fara!

Innan alla arbeten pa apparaten:

Stang av maskinen. Dra ur kontakten. Vanta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som anvandsamt tillbehör ar trycklosa. Se till att maskinen och alla tryckluftsverktyg som användsamt tillbehörn svalna.

Mer omfattande arabeten an de som beskrivs i det här kapitlet fär bara utforas av en certificerad elektriker er servicefilialen i ditt land.

After alla arbeten pa maskinen:

Starto om alla sakerhetsanordninger och kontrollera. Kontrollera det inte finns nagraverkyg eller iknnde på eril i maskinen.

Kompressorn gár inte igang:

Ingen natspanning.
- Kontrollera kabel, kontakt, eluttag och sakring.
Förlag natspänning.
- Du fär bara använda Förlangningskbalar som har tillräcklig stort tradvärsnitt (läs mer i kapitlet 12.Tekniska data). Om maskinen ar kall: Använd inte Förlangningskabel. Om maskinen ar kall: Slapp ut tryck fräntryckkarlet.
- Kompressorn stängdes av under drift på grund av att nätkontakten drogs ur.
Borja med att stanga av kompressorn med strombrytaren (8) och sedan starta om den.
- Motorn ar overhettad, t.ex. pa grund av for lite kylning (kyribborna ar overtackta).
- Stang av kompressorn med strombrytaren (8).
- Atgård asraken till att motorn overhettades. Låk kompressørn svala i cirka tio minuter
- Starta om kompressorn med strombrytaren (8).

Kompressorn kors utan att tillrackligt med tryck byggs upp.

Kondensatavlopp ar inte tatt.

• Se till att kondensatavloppet (3) ar stängt.
  -Kontrolera tätningen i kondensatavloppet, byt ev. ut.

• Backventilen ar inte tät.

• Skicka backventil till specialverkstad.

Tryckluftsverktyg fär inte tillräckligt med tryck.

Tryckreglerare ar inte tillrackligt oppen.
- Oppna tryckreglerare (6) mer.
- Slangkopplingen mellan kompressor och tryckluftsverktyg ar inte tät.
- Kontrollera slangkoppling, skadade delar byts iForekommande fall ut.

12. Tekniska data

Förklaringar till uppgifterna finns pa sida 3.

Forbehäll for tekiska andringar.

A=sugeffekt
F =fyllningskapacitet
[ \text{L}_{\text{eff}} = \frac{\text{effektiv levererad mängd vid 80% max.}}{\text{tryck}} ]

G =forlangningskablamas max. totalangd och tradtvarsnitt

A=matt(lxbx)

Tmax=max.lager-/drifttemperatur

Tmax =min. lager-/drifttemperature

Oel =oljemängd och kvalitet vid byte (beroende pa modell)

m =vikt

* Livslangden hos vissa komponenter, t.ex. tätningen i backventilen forkortas vasantigt om kompressorn kors med hoga temperaturer (max. lager-/drifttemperatur och Hogre).

**=Vid temperaturer som ligger under min. lager/drifttemperatur finns det risk att det bildas frost i kondensatet i tryckarlet.

I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).

Utslappsvarden

Dessa varden medger en bedomning av maskinens utslapp smt jamforelse med andra maskiner. Beroende pa forhallandena, maskinens skick och hur verkygen anvands kan de faktiska vardena vara hogre eller lagre. Rakna även med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsatgder for anvandaren, t.ex. organisatoriska atgander.

Typisk A-varderad bullerniva:

LDA =ljdtrycksniva
LWA =ljudeffektniva
L_WA(M) =uppmaftljudeffektniva enigt 2000/14/EG
LwA(G) =garanterad ljudeffektniv enligt 2000/14/EG

KpA, KWA onoggrannhet

Använd hörsksydd!

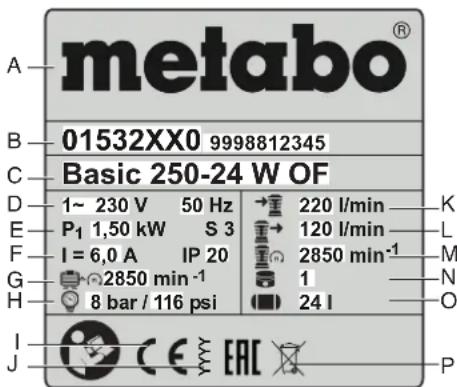

gifterpà typskylten:

A Tillverkare
B Artikel-, versions-, seriennummer
C Maskinbeteckning

SVENSKAsv

D Anslutningspanning/frekvens
E Nominell effektforbrukning
F Märkström/skyddsklass
G Max. varvital
H Max. tryck
I CE-markning - maskinen uppylier EGdirektiven enigt forsakran om overenstammelse
J Tillverkningsar
K Sugeffekt
L Fyllningskapacitet
M Varvatfor kondensor
N Cylindrical
O Pannstorlek
P Avfallssymbol (Ias mer i kapitlet 10.)

Les bruksanvisningen.

Kontroller omdrejningsretningen!

Alt after fasebelaegning er det muligt, at motoren drejer den forkerte veg. Dette kan medfere skader pa maskinen.Derfor skal man altid kontrollere omdrejningsretningen effer hver ny tilslutting: Remskiven pa kompressoren skal dreje i pilens retning (pa beskyttelsesgitteret til kileremmen (14)).
