| Produkttype | Smurt stempelkompressor |
| Merke | Metabo |
| Modell | Mega 40050 W |
| Bruk | Profesjonell, produksjon av trykkluft for pneumatiske verktøy |
| Maksimalt trykk | 10 bar |
| Tankkapasitet | 50 liter |
| Effektiv luftstrøm (ved 80% av maks trykk) | Omtrent 400 L/min |
| Strømtype | 230 V enfaset eller 400 V trefaset avhengig av versjon |
| Frekvens | 50 Hz |
| Motortype | Asynkron trefaset / enfaset motor |
| Termisk beskyttelse | Ja, automatisk stopp ved overoppheting |
| Trykkregulering | Trykkregulator med manometer |
| Luftfilter | Luftfilter som skal rengjøres hver 50. time |
| Smøring | Oljesmøring (mengde og type i henhold til tekniske spesifikasjoner) |
| Antall luftuttak | 3 (uregulert, regulert filtrert, regulert filtrert oljet) |
| Sikkerhetsventil | Ja, innstilt på maksimalt trykk |
| Kondensavløp | Kondensavløp nederst på tanken |
| Støynivå | Garantiert LWA-verdi i henhold til direktiv 2000/14/EF |
| Rutinemessig vedlikehold | Daglig tømming av kondens, kontroll av oljenivå, rengjøring av luftfilter |
| Lagringstemperatur | Min. 5 °C (fare for frysing) |
| Inkluderte tilbehør | Hurtigkoblinger, oppblåsingsslange (avhengig av versjon) |
| Produsentgaranti | 2 år (deler og arbeid) |
Ofte stilte spørsmål - Mega 40050 W METABO
Brukerspørsmål om Mega 40050 W METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kompressor i PDF-format gratis! Finn veiledningen din Mega 40050 W - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Mega 40050 W av merket METABO.
BRUKSANVISNING Mega 40050 W METABO
8.3 Forvaring av maskinen
a = antal luftutgangar
n0 =max.varval
P1 =nominell effektforbrukning
U =anslutningsspanning
=markström
IP =skydc

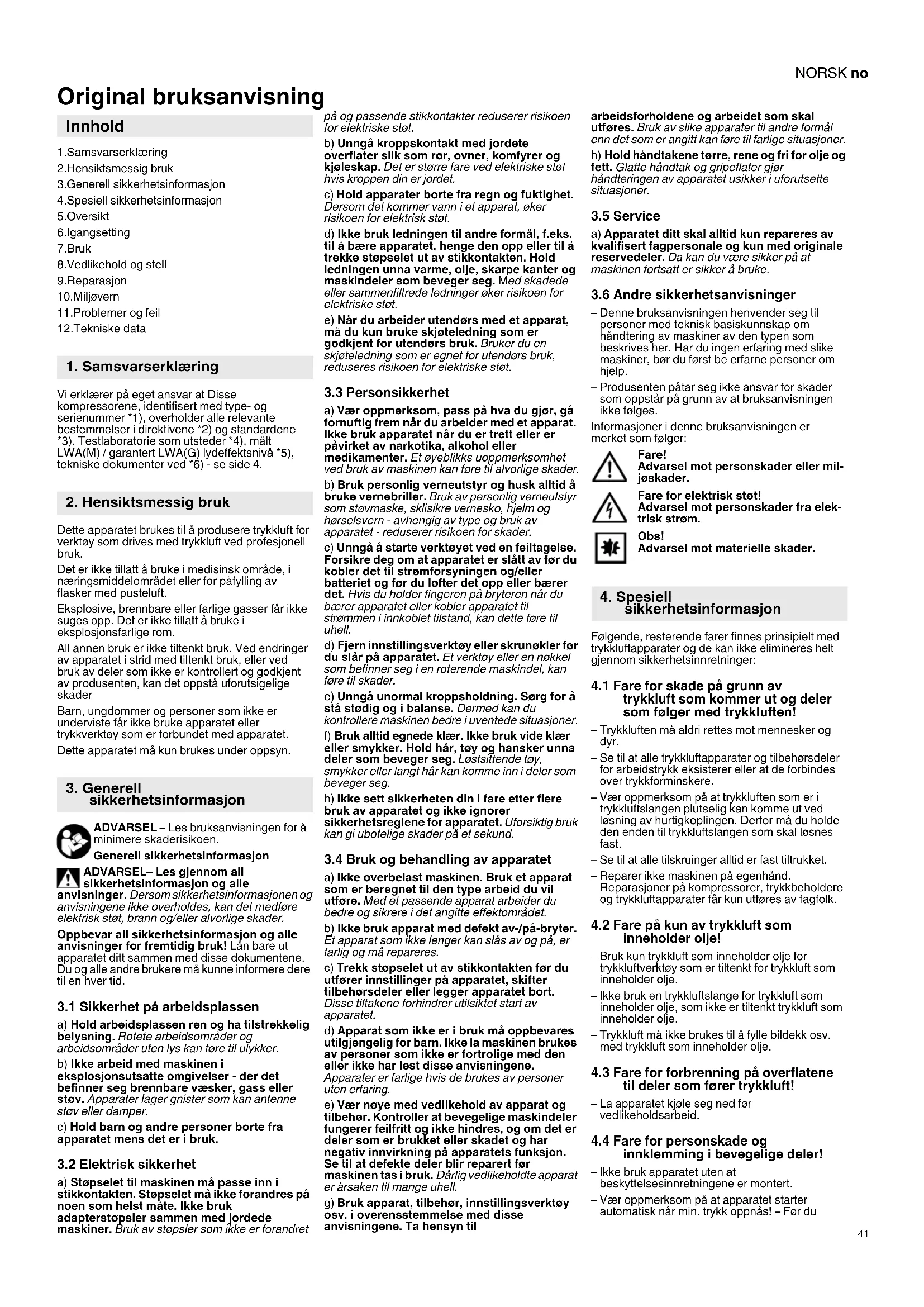

Original bruksanvisning
Innhold
1.Samsvarserklaering
2.Hensiktsmessig bruk
3.Generell sikkerhetsinformasjon
4.Spesiell sikkerhetsinformasjon
5.Oversikt
6.lgangsetting
7.Bruk
8.Vedlikehold og stell
9. Reparasjon
10.Miljøvern
11.Problemer og feil
12.Tekniske data
1. Samsvarserklaring
Vi erklærer pa eget ansvar at Disse kompressorene, identisert med type- og serienummer *1), overholder alle relevante bestemmelier i direktivene *2) og standardene *3). Testlaboratoire som utsteder *4), malt LWA(M)/garantert LWA(G) hydefeffektsniva *5), tekiske dokumenter ved *6)-se side 4.
2. Hensiktsmessig bruk
Dette apparatet brukes til à produsere trykkluft for verktoy som drives med trykkluft ved profesjonell bruk.
Det er ici tilla bruke i medisinsk omrade, i naeringsmiddelomradet ellor for pafylling av flasker med puseluft.
Eksplovie, brennbare erler farlige gasser fär ikke suges opp. Det er ici tillatt a bruke i eksplosjonsfarlige rom.
All annen bruk er/DDtienktbruk.Ved endringer av apparatet i strid med titenkt bruk, eller ved bruk av deler som/DDke er kontrlertert og godkjent av produsenten, kan det oppsta uforutsigelige skader
Barn, undgdommer og personer som/DDke er undervisse far icke bruke apparatet ell trykvekrteoy som er forbundet med apparatet.
Dette apparatet mA kun brukes under oppsyn.
3. Generell sikkerhetsinformasjon
ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.
Generell sikkerhetsinformasjon
ADVARSEL- Les gjennom all sikkerhetsinformasjon og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisinengene ikke overholds, kan det medforé elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Lán bare ut apparatet dittSAMmen med disse dokumentene. Du og alle andre brukere maku kinne informere dere til en hver tid.
a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brenbare vasker, gass aller stov. Apparater lager gnister som kan antenna stov ell damper.
c) Hold barn og andre personer borte fra apparatet mens det er i bruk.
3.2 Elektrisk sikkerhet
a) Stopselet til maskinen mä passerinn i stikkontakten. Stopselet mä参加会议 forandres pa noen som helst mäte. Ikke bruk adapterstopsler sammen med jordede maskiner. Bruk av stopsler som参加会议 er forandret
pá og passende stikkontakter reduserer risikoen for elektriske stat.
b) Unnga kroppskontakt med jordete overflater sik som ror, ovner, komfyrer og kjoeskap. Det er stare fare ved elektriske stat hvis kroppen din er jordet.
c) Hold apparater borte fra regn og fuktighet. Dersom detkommen vann i et apparat, oker risikoen det elektrisk stot.
d) lkke bruk ledningen til andre formal, f.ecks. til á bare apparatet, henge den opp erl til á trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede ell sommenfiltrede ledninger öker risikoen for elektriske stot.
e) Nár du arbeider utendørs med et apparat, ma du kun bruke skjoteledning som er godkjent for utendørs bruk. Bruker du en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.
3.3 Personsikkerhet
a) Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem när du arbeider med et apparat. Ikke bruk apparatetn der er trett erer pavirket av narkotika, alkohol er Sel medikamenter. Et oyebliks uoppmerksomhet ved bruk av maskinen kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm og horselsvern - avhengig av type og brukv apparentet - reduserer risikoen for skader.
c) Unngä起到 verktoyet ved en feiltagelse. Forsikre deg om at apparatet er slatt av for du kobler det til stromforsyninger og/eller batteriet og for du loffer det opp elter baler det. Hvis du holder fingeren pa bryteren nar du baler apparatet ell Kobler apparatet til strommen iinnkoblet tilstand, kan dette fore til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa apparatet. Et verktoy erer en nokkel som be finner seg i en roterende maskindel, kan fore til skader.
e) Unnga unnormal kroppsholdning. Sorg for a sta stodig og i balanse.Dermed kan du kontroliere maskinen bedre i uventede situasjoner.
f) Bruk alltld egnede klær. IkkeBruk vide klær eller smykker.Hold har, toy og hansker unna deler som beveger seg.Lostsittende toy, smykker eller langt har kan komme inn i deler som beveger seg.
h) Ikke sett sikkerheten din i fare etter flere bruk av apparatet og/DDKE ignoren sikkerhetsreglene for apparatet. Uforsiktig bruk kan gi ubotelige skader pa et sekund.
3.4 Bruk og behandling av apparatet
a) Ikke overbelast maskinen. Bruk et apparat som er beregnet til den type arbeid du vil utfore. Med et passende apparat arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk apparat med defekt av-/pa-bryter. Et apparat som ilke longer kan slas av og pa, er farlig og ma reparere.
c) Trek stopselet ut av stikkontakten for du utforer innstlinger pa apparatet, skifter tilbehorsdeler erler legger apparatet bort. Disse tiltakeneforhindrer utilisiktet start av apparatet.
d) Apparat som ici bruk ma oppbeares utilgengelig for barn. Ilke la maskinen brukes av personer som ici er fortrolige med den ell er ici har lest disse anvisingene. Apparater er farlige hvis de brukes av personer unten erfaring.
e) Vær noy e med vedlikehold av apparat og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på apparatets funksjon. Se til at defekte deler blir reparert for maskinen tas i bruk. Dárlig vedlikeholdte apparat er ársaken til mange uhell.
g) Bruk apparat, tilbehør, innstillingsverktøy osv. i overensstemmelse medppe anvisinengene. Ta hensyn til
arbeidsforholdene og arbeidet som skal utfores.Bruk av slike apparater til andre formaI enn det som er angitt kan fore til farlige situasjoner. h) Hold handtakene tore, rene og fri for olje og fett.Glatte handtak og gripeflater gjor handteringen av apparatuset usikker i uforutsette situasjoner.
3.5 Service
a) Apparatet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originalereservedeler.Da kan du vare sikker pa at maskinen fortssir sikker a bruke.
3.6 Andre sikkerhetsanvisninger
Denne bruksanvisingen henvender seg til personer med tekisk basiskunnskap om handtering av maskiner av den typen som beskrives her. Har du ingen erfaring med slike maskiner, bo r du forst be erfarne personer om hjelp.
- Produsenten patar seg ikke ansvar for skader som oppstar pa grunn av at bruksanvisningen ici foles.
Informasjoner i donne bruksanvisningen er merket som folger:
Fare!
Adversel mot persorskader aller miljøskader.
Fare for elektrisk stot!
Adversel mot persanskader fra elektrisk strom.
Obs!
Adversel mot materielle skader.
4. Spesiell sikkerhetsinformasjon
Folgende, resterende fareer finnes prinspiiert med trykkuftapparater og de kan ikke eliminereres helt gjemnon sikkerhetsinnretninger:
4.1 Fare for skade pa grunn av trykkuft som kommer ut og deler som folger med trykkuftten!
-Trykkuften ma aldri rettes mot mensesker og dyr.
- Se til at alle trykkuftapparater og tilbehorsdeler for arbeidstrykk eksvisterer erler at de forbinds over trykkaforminskere.
- Vær oppmerksom på at trykkuften som er i trykkuftsflangen plutselig kan komme ut ved losning av hurtigkoplingen. Derfor ma du holde den enden til trykkuftsflangen som skal losnes fast.
- Se til at alle tilskruinger alltid er fast tiltrukket.
- Reparer icike maskinen a egenhand. Reparasjoner a kompressorer,trykkbeholdere og trykkuftapparaterfar kun utofes av fagfolk.
4.2 Fare på kun av trykkuft som ineholder olje!
- Bruk kun trykkuft som inneholder olje for trykkuftverktoy som er tiltenkt for trykkuft som inneholder olje.
- Ikke bruk en trykkuftslange for trykkuft som inneholder olje, som/DD er tiltenkt trykkuft som inneholder olje.
-Trykkuft ma违法犯罪.
4.3 Fare for forbrenning på overflatene til deler som forer trykkluft!
-La apparatet kjole seg ned for vedlikeholdscarbeid.
4.4 Fare for personskade og innklemming i bevegelige deler!
- Ikke bruk apparatet uten at beskyttelsensinnretningene er montert.
-Vaer oppmerksom pata apparatet starter automatisk narn min. trykk oppnas! -Ford du
NORSKno
begynner vedlikeholdsarbeider skal du forsikredeg om at maskinen er skilt fra stromnettet.
Nar du kobler inn elektroverktoyet (for eksempel etter vedlikeholdsarbeiter) skal du forsikre deg om at det ikke ligger igjen verktoy erlor除去 deler i elektroverktoyet.
4.5 Fare ved utilstrekkelig personlig verneutstyr!
-Bruk horselsvern.
Bruk vernebriller.
Ved arbeid som danner stov, ellr dersom helsefarlig gass,take eiler damp oppstar,mdu bruke andedrettsmaske.
-Bruke gnet arbeidstoy
- Bruk sklifaste smo.
- Stell elektrroapparatet og tilbehoret omhyggelig. Følg vedlikeholdsforskriftene.
-For hveer suk ma apparatet kontrolleres for eventuelle skader:For videre suk av apparatet ma sikkerhetsinnretninger,verneutstyr ell derer med minndr skader kontrolleres noye, sik at det kan slas fast at de virker feilfritt og forskriftsmessig. En skadet maskin skal ikke tas i suk igjen for den har blitt reparent av en fagperson. - Kontroller om de bevegelige delene
funksjonerer feilfritt og seks klemmer. Samlidge
deler mæ ∀ræ riktig montert og oppfylle alle
driftsvilkár for à sikre feilfrid drift av
elektroapparatet. - Skadede verneinnretninger aller deler ma repareres riktig aller skiftes ut av et anerkjent verksted.
4.7 Andre sikkerhetsanvisninger
-Folg de espesielle sikkerhetsvenisningene i hvert kapittel.
-Folg eventuelt yrkesorganisasjoners forskritter ell uylkkestorebyggende forskritter for bruk av kompressorer og trykkuftverktoy.
- Vær oppmerksom på de lovmessige forskrittene for drift av anlegg som ma overvåkes.
Vær oppmerksom pa at kondensat og andre driftsstoffer som kommer ut kan skitne til omgivelseng og hare til miljøskader ved drift og lagring av apparatet.
-Ta hensyn til pavirkninger fra miljoet.
4.8 Symboler på apparatet (avhengig av modell)
Adversel mot personskader pga. beroring av varme deler.
Bruk vernebriller.
Adversel mot automatisk start.
Varsel om farlig, elektrisk penning.
Garantert lydefeftkniva.
Vær OBS på dreieretning.
4.9 Sikkerhetsinnretninger
Sikkerhetsventil
Den fjaerbelastede sikkerhetsventilen (4) starter, dersom tillatt maks. trykk overskrides.
5. Oversikt
Se side 2.
1 Komppressor
2 Trykkbeholer
3 Kondensatvlop
4 Sikkerhetsventil
5 Manometer reguleringstrykk
6 Trykkregulator
7 Manometer kjeltrykk
8 Pá / av bryter
9 Luftfilter / luftfilterhus
10 Olje-laseskrue
11 Olje-seglass
12 Olje-tappeskrue
13 Trykkuftforbindelse (hurtigkopling, seks forhandsmontert), uregulert trykkluft *
14 Beskyttelsesgitter kilereim
15 Transporthandpak
16 Kabelloppvikling
17 Filter trykkforminsker
18 Trykkluftsmorer
19 Trykkluftforbindelse (hurtigkopling), regulert, filtrert, usmurt trykkluft
20 Trykkluftforbindelse (hurtigkopling), regulert, filtrert, oljeholdig trykkluft
* avhengig av modell / utstyr
6. Igangsetting
6.1 Sammenbygging (modellavhengig)
- Monter hjulene som avbildet (se bilde A, side 3).
- Monter trykkluftforbindelsen (13) som avbildet (se bilde B, side 3).
6.2 Kontroller kondensatavlop
- Olje-laseskrue (10) skrus ut.
- Fyll pa olje til midten av olje-seglasset (11) erler til markeringen.
- Olje-laseskrue (10) skrus inn igjen.
6.4 Fyll pa pneumatikkolje
Se bilde C, side 3.
- Skru opp trykkuftsmorer (18)
- Fyll pa pneumatikkolje: Oljenivæt ma vare mellom de to markeringene.
- Trykkuftsmorer (18) skrus til igjen.
6.5 Oppstilling
Oppstilingsstedet til apparatet ma oppfylle folgende krav:
Tort, beskyttet mot frost.
- Fast, vannrett og jevnt underlag.
Fare!
Det kan oppsta alvorlige ulykker ved feil oppstilling.
Fare! Elektrisk spunning.
Bruk apparatet kun i torre omgivelser.
Apparatet mä kun brukes med en stromkilde som oppfyller falgende krav: Stikkontakter mä vare
forskriftsmessig installerte, jordet og testet; vern tilsvarende de tekniske data.
Bruk skjeteledning for utendors bruk. Ved utendors bruk må bare godkjente og merkedes skjeteledninger brukes.
Ikke sla kompressoren av ved a trekke ut kontakten, men gjor dette med pa/av bryteren.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30 mA.
Ved utforelse med trefasevekelsstrom: Oller dreieretning!
Alt etter bruk av fase er det mulig at motoren dreier i feil retining. Dette kan fore til skader pa apparatet. Derfor ma alltid dreieretningen kontrolleres etter hv ny forbindelse. Reimskiven til kompressoren ma dreie i retining pilen (pa kilereimens beskyttelsesgitter (14)).
Ved feil dreieretning ma fasene skiftes pa kontakten.
- Ta ut kontakten.
- Med en skrutrekker skiftes fasene som avbildet (se bilde D, side 3): Bryteren trykkes litt inn med en skrutrekker og dreies 180^
7.2 Opprette trykkluft
- Apparatet slas pa over pa/av bryter (8) og vent til maksimalt kjeltrykk er oppnadd (kompressor slar seg av). Kjeltrykkevis pa kjeltrykkets manometer (7).
OBS!
Innstilt reguleringstrykk fär ikke vær høyere enn maksimal driftstryktil forbundet trykkuftverktoy!
- Reguleringstrykk stilles inn pa trykkregulator (6). Aktuelt reguleringstrykk vises pa reguleringstrykk manometer (5).
- Trykkuftslange forbindes med trykkuftforbindelsen:
-Trykkluftforbindelse (13) for uregulert, uifltrert trykkluft
-Trykkluftforbindelse (19) for regulert, filtrert, usmurt trykkuft
Trykluftforbindelse (20) for reguliert, filtrert, oljeholdig trykluft (oljemengde stilles inn pa reguleringsstkruen (se bilde E, side 3).
4. Trykkuftverktoy forbindes. Na kan du arbeide med trykkuftverktoyet.
5. Slá av apparatet nár du ikke skal arbeide videre umiddelbart. Trekk och ut kontakten.
6. Kondensvann i trykkbeholder tappes daglig pa kondensatavlopet (3).
8. Vedlikehold og stell
Fare!
For alt arbeid pa maskinen:
Slá av maskinen. Ta ut kontakten. Vent til apparatet stär i ro. Se til at apparatet og alle trykkuftsverktøy og tilbehorsdeler som brukes er uten trykk.
La apparatet og alle trykkuftsvertoy og tilbehorsdeler som brukes kjoles ned.
Etter alt arbeitid pa maskinen:
Alle sikkerhetsinnretninger settes i drift igjen og kontroleres. Se til at del违法犯罪e noe verktoy erler lignende p ihrer i apparatet.
Vedlikeholds-ller reparasjonsarbeider utover det som er beskrevet i dette kapittelet ma kun utfores av fagfolk.
8.1Viktige informasjoner
Vedlikehold og kontroller mä planlegges og utføres tilsvende de lovmessige standarder tilsvende oppstilling og driftsmåten til apparatet.
Ansvarshavende for oppsyn kan kreve at det vises tilsvarende dokumentasjon.
8.2 Jevnlig vedlikehold
OBS!
Kontroller pa den nye kompressoren (1)
tiltrekningsmomentene til cylindertoppskruene (se kapitelt 12.Tekniske data) etter de forste 50 og 250 driftstimer.
Før haver arbeitsstart
- Kontrolleres trykkuftslanger for skader, ev. skiftes de ut.
- Kontroller at skruefester sitter fast, trekk til ved behov.
-Forbindelseskabelkontrolleresforskader,ev. skiftesdenutavelektriker.
-Oljenivá til trykkuftsmörer (18) kontrolleres. Ev.
etterfylles pneumatikkolje.
Daglig
-Kondensvann i trykkbeholer tappes pa kondensatavlopet (3).
Hver 50. drifttime
Lufffilter (9) renses (se bilde F, side 3).
- Oljeniväet til kompressoren kontrolleres på oljeseglasset (11), ev. fylles det på olje. (Se kapittel 6.)
-Kondensvann tappes av pa filtertrykkforminsker (17).
- Luftfilter i filtertrykkforminsker renses ell skiftes ut. (Se bilde G, side 3).
- Kilereimen kontrolleres (se bilde H, side 3): Beskyttelsesgitter kilereim (14) skrus av.
Kilereimen kontrolleres, eventuelt strammes den erller skiftes ut. For regulering a reismpenningen lnsnes fire skruer pa fundamentally til motoren og motoren forskyves. Skruene pa fundamentally til motoren trekkes til igjen. Kilereimens beskyttelsesgitter (14) monteres igjen.
Hver 250. drifttime
-Luftfilter (9) renses ell er skiftes ut (se bilde F, side 3).
Hver 500. drifttime
-Pa olje-tappeskruen (12) tappes oljen helt og skiftes ut. (Se kapittel 6.)
Etter 1000 drifttimer
-La et fagverksted giennomfere en inspeksjon. Gjennom dette okes levetiden til kompressoren vesentig.
8.3 Oppbevare apparatus
- Slá av apparatet og ta ut kontakten.
- Trykkbeholderen og alle trykkuftverktoy som er forbundet settes i trykklos tilstand.
- Kondensvann i trykkbeholder tappes pa kondensatvlopet (3).
- Apparatet ma oppbevares sik at det ikke kan startes av uvedkommenende.
- Apparatet mä ikke legges på en side. Det kan renne ut olje!
OBS!
Ikke oppbevar maskinen ubeskyttet utendors ell i faktige omgivelser.
Ved frostfare
OBS!
Frost (< 5 °C) kan ødelegge maskinen og tilbehøret, siden disse inneholder vann! Ved frostfare ma apparat og tilbehør demonteres og oppbevaraes frostfritt.
9. Reparasjon
Fare!
Reparasjoner på disse apparatene fär kun gjennomføres av elektrofagfolk!
Takontakt med din Metabo-forhandler hvis du har et Metabo-apparat som ma repareres. Adresser finner du pa www.metabo.com.
Du kan laste ned resveredelslater fra www.metabo.com.
10. Miljøvern
Fare!
Kondensvannet fra trykkbeholderen inneholder oljerester og/eller miljoskadelige forurensninger. Kondensvannet ma deponeres miljovennlig over tilsvarende samlester!
Fare!
Kondensvannet fra filtertrykkforminsker
inneholder oljerester og/eller miljøskadelige
foruressnninger. Kondensvannet mæ deponeres
miljøvennlig over tilsvarende samlstededer!
Fare!
Den gamle oljen fra kompressoren ma deponeres miljovennlig over tilsvarende samlester!
Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballase og tilbehør.
Gjelder kun land i EU: Apparater skal ikke kastes i hushdingsavfallet! I henhold til EU-directiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets implementering i nasjonalrett, ma apparater som ikke lenger skal brukes, samles separat og returneres til et miljovenlig gjenvinningsanlegg.
11. Problemer og feil
Fare!
For alt arbeid pa maskinen:
Slä av maskinen. Ta ut kontakten. Vent til apparatet stär i ro. Se til at apparatet og alle trykkuftsfverktøy og tilbehorsdeler som brukes er uten trykk. La apparatet og alle trykkuftsfvertøy og tilbehorsdeler som brukes kjoles ned.
Ytterligere arbeid enn det som beskrives i dette kapittelet fär kun utfores av elektrikere ellere serviceavdelinger i landet ditt.
Etter alt arbeid pa maskinen:
Alle silkerhetsinnretninger settes i drift igjen og kontrolleres. Se til at det ikke finnes noe verktøy eller lignende på ella i apparatet.
Kompressor starter/DD:
- Ingen elektrisk spunning.
- Kontroller kabel, stopsel, stikkontakt og sikring.
- For lav netspenning.
- Bruk skjoteledning med tilstrekkelig ledertversnitt (se kapittel 12.Tekniske data). Nar apparatet er kaldt: Unngå skjoteledning. Nar apparatet er kaldt: Slipp ut trykk pa trykkkbeholder.
- Kompressor ble slätt av ved á trekke ut kontakten, mens den var igang.
- Kompressoren slas forst av med pa/av bryter (8), deretter pa igjen.
- Motor overopphetet, f.eks. på grunn av manglende kjoling (kjoleribber tildekket).
- Kompressor slás av med pá/av bryter (8).
- Arsaken for overopphetingen elimineres. La det kjoles ned i omtrent ti minutter.
- Kompressor slas pa igjen med pa/av bryter (8)
Kompressor gár, uten á bygge opp tilstrekkelig trykk.
Kondensatavlop lekker.
-
Se til at kondensatavlopet (3) er lukket.
-Pakningen til tappeskruen kontrolleres, skiftes ev. ut. -
Returventilen lekker.
-La returventilen vedlikeholds pa et facverksted.
Trykkuftverktoy fär ikke nok trykk.
- Trykkregulatoren er/DDreid nok opp. -Trykkregulatoren (6) dreies mer opp.
- Slangeforbindelsen mellom kompressor og trykkuftverkoy lekker.
- Slangeforbindelsen kontrolleres; skadde deler skiftes ev. ut.
12. Tekniske data
Forklaringer til opplysningene pa side 3.
Vi forbeholder oss retten til a gjore endringer som ffolge av tekniak utvikling.
A =Innsugningseffekt
F = Fylleeffekt
L_eff = leveringsmengde ved 80%maks. trykk
p = Maks. trykk
V = K j e l s t a = Antall luftavganger
Z = S y I n d Nm =Tiltrekningsmoment til cylinderskruee
n0 =Maks.turtall
P1 =Nominelt effektopptak
U =Forbindelsesspenning
= Nominell strøm
F = Min. sikring
IP =Beskyttesesgrad
G =Maksimal total lengde og ledertverrsnitt til skjoteledninger
A = Dimensjoner(LxBxH)
Tmax =maks. lager-/driftstemperatur
Oel =Oljemengde og kvalitet ved oljeskiffe (modellavhengig)
m =Vekt
^* = Levetiden til enkelte komponenter, f.eks.
pakning i returventil, reduseres betydelig, dersom
kompressoren brukes ved hoye temperaturer
(maks. lager-/driftstemperatur og hoyere).
**=Ved temperaturer under min lager-/ driftstemporatur er det frostfare for kondensat et trykkbeholder.
Angitte tekniske data kan variere (i henhold til degjeldende standardene).
Utslippsverdier
Disse verdiene gjor det mulig a ansla emisjonen fra apparatet og aammenlikne ulike apparater. Avhengig av bruksbetingelsene, tilstanden til apparatet og verktoyet, kan den faktiske belastingen vare hoyere aller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren ap grunn av tilpassede vurderingsverdier, f.eks. organisoriske tiltak.
Undga at frakoble kompressoren ved at traekke stromstikket ud, men sluk den derimod pa taend/ sluk-kontakten.
Lad maskinen og alle anvende trykluftveerktojer og tilbehorsdele afkole.
F =Pafyldningsydelse
L_ eff = Effektiv forsyningsmengde ved 80 %
maks. tryk
p=Maks. tryk
V = K e d e I s
a-Antarunangange z C y 1 n d
Nm =Tilspaendingsmoment pa
topstykeboltene
n0 =Maks. omdrejningstal
P1 =nominal optaget effekt
Olie =Oliemaengde og kvalitet ved olieskift
(modelathengig)
m =vægt
