BRUKSANVISNING HNV 380SY HOOVER

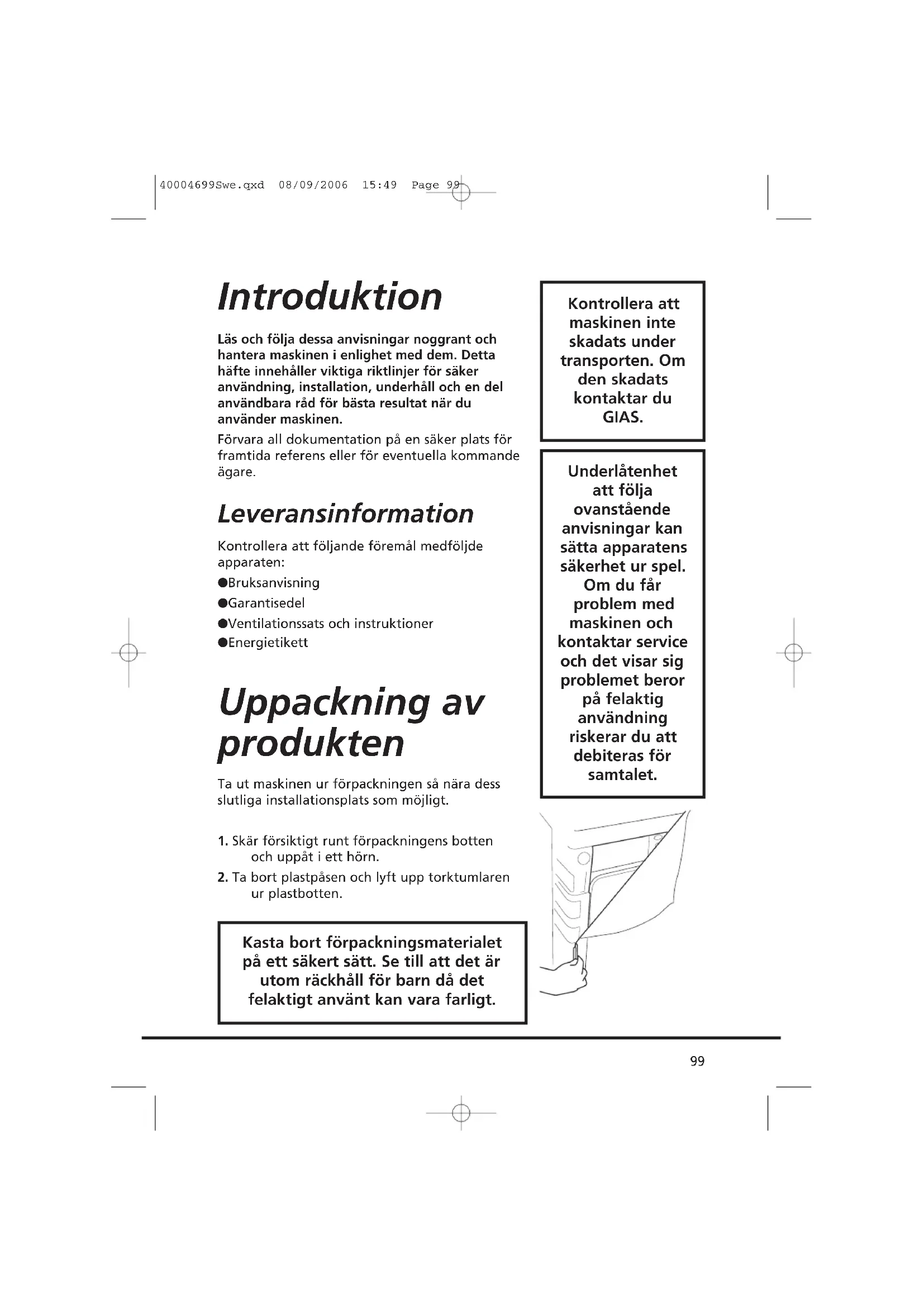

40004699Swe.qxd 08/09/2006 15:49 Page 98Introduktion Läs och följa dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Detta häfte innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd för bästa resultat när du använder maskinen. Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande ägare. Leveransinformation Kontrollera att följande föremål medföljde apparaten: ● Bruksanvisning ● Garantisedel ● Ventilationssats och instruktioner ● Energietikett Ta ut maskinen ur förpackningen så nära dess slutliga installationsplats som möjligt.

1. Skär försiktigt runt förpackningens botten

och uppåt i ett hörn.

2. Ta bort plastpåsen och lyft upp torktumlaren

Kontrollera att maskinen inte skadats under transporten. Om den skadats kontaktar du GIAS. Uppackning av produkten Kasta bort förpackningsmaterialet på ett säkert sätt. Se till att det är utom räckhåll för barn då det felaktigt använt kan vara farligt. Underlåtenhet att följa ovanstående anvisningar kan sätta apparatens säkerhet ur spel. Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig användning riskerar du att debiteras för samtalet. 40004699Swe.qxd 08/09/2006 15:49 Page 99Säkerhetsinformation Installation ● Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service. ● Använd inga adaptrar, förgreningsdosor och/eller förlängningar. ● Maskinen får inte installeras i bad- eller duschrum. ● Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen. ● Apparaten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr som har gångjärnet på andra sidan än torktumlaren. Användning ● Den här apparaten är inte avsedd för användning av personer (eller barn) med försämrade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, förutom under övervakning eller om de fått instruktion rörande användning av apparaten av en person ansvarig för deras säkerhet. ● Barn ska övervakas så att de inte leker med apparaten. ● VARNING! Felaktig användning av en torktumlare kan orsaka brand. ● Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av hushållstextilier och vanliga plagg. ● Maskinen får endast användas för avsett ändamål så som beskrivs i bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten. ● Rör aldrig apparaten med våta eller fuktiga händer och fötter. ● Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan. ● Låt aldrig barn leka med maskinen eller dess kontroller. ● VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas. ● VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60° C. ● Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs. ● Avbryt användningen av maskinen om den visar sig vara felaktig. ● Ludd får inte ansamlas på golvet runt maskinen. ● Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut. Tvätten ● Torka inte otvättade föremål i torktumlaren. ● VARNING! Torktumla inte material som behandlats med kemtvättvätskor. ● VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Skumplast, skumgummi, badmössor, vattentäta textilier med gummiytor och kläder eller kuddar med skumgummi ska inte torkas i torktumlaren. ● Se alltid tvättråden för information om lämplighet för torktumling.

40004699Swe.qxd 08/09/2006 15:49 Page 100● Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren. ● Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas i närheten av maskinen. ● Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna. ● Föremåll som har smutsats ned med t.ex. matlagningsolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax eller vaxborttagningsmedel, bör tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren. ● Mjukgöringsmedel eller liknande produkter ska användas enligt anvisningarna. Miljöhänseenden ● Allt använt förpackningsmaterial är miljövänligt och återvinningsbart. Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgängliga möjligheter. ● Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barn råkar stänga in sig i maskinen bör du bryta av gångjärnen och förstöra lucklåset. GIAS-service ● För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en servicetekniker som GIAS auktoriserat. Europeisk direktiv 2002/96/EC Den här enheten är märkt enligt det europeiska direktivet 2002/96/EC om återvinning av elutrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att lämna produkten till återvinning kan du förhindra potentiella skador för människor och miljö, som i annat fall kan uppstå genom felaktig hantering. Symbolen på produkten anger att produkten inte får behandlas som hushållsavfall. I stället bör den lämnas till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. Följ de lokala förordningarna för avfallshantering. Du kan få mer detaljerad information om hantering och återvinning av produkten hos kommunen, på återvinningsanläggningen eller på produktens inköpsställe.

Om apparaten inte fungerar på rätt sätt eller går sönder måste du genast stänga av den och koppla bort den från eluttaget. Kontakta GIAS Service och rådgör. 40004699Swe.qxd 08/09/2006 15:50 Page 101Elanslutningskrav Torktumlaren är avsedd för 230V, 50 Hz en fas. Kontrollera att elkretsen är säkrad till minst 10 A. Elektricitet kan utgöra en stor risk. Maskinen måste jordas. Eluttaget och apparatkontakten måste vara av samma typ. Använd inte förgreningsdosor och/eller förlängningssladdar. Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats. Trådarna i huvudledningen är färgade enligt följande kod: Blå NEUTRAL Brun STRÖM Grön och gul JORD CE Apparaten uppfyller kraven för European Directive 89/336/EEC, 73/23/EEC och senare ändringar. Justera fötterna När maskinen är på plats bör du justera fötterna så att maskinen hamnar i våg. Justera de fyra fötterna så att maskinen står stadigt och i våg.

Installation Om du får problem med maskinen och kontaktar service och det visar sig problemet beror på felaktig installation riskerar du att debiteras för samtalet. Om apparatens nätsladd är skadad måste den bytas ut mot en specialsladd som BARA kan erhållas som reservdel från GIAS. Den måste installeras av en för ändamålet utbildad person. Koppla inte in maskinen eller slå på den förrän den har installerats korrekt. För din egen säkerhet måste torktumlaren installeras på rätt sätt. Vid eventuella tveksamheter angående installationen bör GIAS-service kontaktas för rådgivning. 40004699Swe.qxd 08/09/2006 15:50 Page 102Tillräcklig ventilation måste tillhandahållas i det rum där torktumlaren står för att förhindra att förbränningsgaser från apparater som förbränner andra bränslen eller öppna eldar dras in i rummet när torktumlaren används. ● Utsläppsluften får inte ledas in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen. ● Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats. ● Kontrollera luddfiltret efter användning och rensa det vid behov. ● Intag och utsläpp för luft måste hållas fria från hinder. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Det bör finnas ett mellanrum om minst 12 mm mellan maskinen och hindrande föremål ● Förhindra att föremål faller ner eller samlas bakom torktumlaren eftersom de kan täppa till luftintag och luftutsläpp. ● Installera ALDRIG torktumlaren mot ett draperi. Installation av utsläppsslangen Det är viktigt att man leder bort den varma fuktiga luften från torktumlaren med en ventilationsslang om torktumlaren inte står på en öppen plats med gott luftflöde omkring sig. Om den fuktiga luften dras in i torktumlaren igen förhindras effektig funktion. Slangen monteras och ansluts till maskinen enligt bilden. Slangen kan passas in genom en vägg, en öppen dörr eller ett fönster. Slangen är 110 mm i diameter och kan dras ut 1,8 meter. Följande riktlinjer ska följas vid installation av utsläppsslangen. ● Använd inte två sammanfogade slangar eftersom det kan minska torkprestandan.

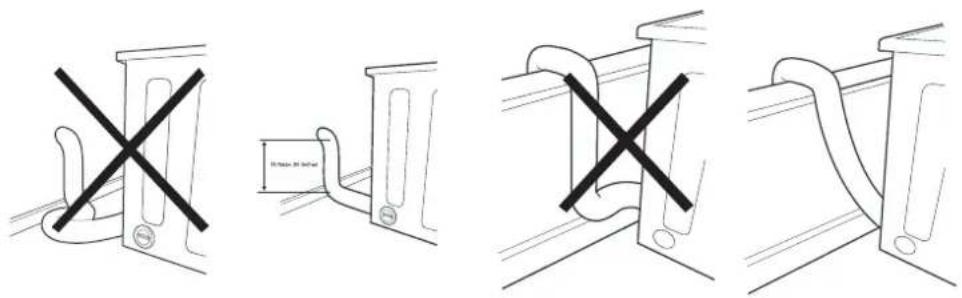

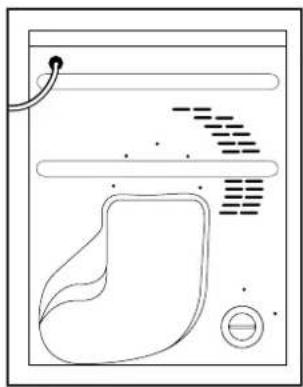

Ventilation 40004699Swe.qxd 08/09/2006 15:50 Page 103● Hindra inte luftflödet genom slangen genom att t.ex. klämma den eller genom att ansluta en anslutning med mindre diameter till en väggöppning. ● Undvik att leda slangen i U-former eftersom detta begränsar luftflödet och ökar riskerna för att vatten samlas i slangen. ● Kontrollera slangen regelbundet och avlägsna ludd och vatten som ansamlats i den. Följande diagram ger exempel på bra och dåliga installationer. Innan torktumlaren används första gången: ● Läs denna instruktionsbok noga. ● Ta ut allt som packats inuti trumman. ● Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten. Förbereda plagg Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg. Kontrollera att alla knäppen är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig.

Förbereda lasten Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken). 40004699Swe.qxd 08/09/2006 15:50 Page 104Maximal torkvikt ● Bomull max. 8 kg ● Syntet max. 4 kg Sortera lasten enligt följande: ● Enligt tvättmärkning Dessa kan påträffas på kragen eller innersömmen: Kan torkas i torktumlare. Torktumlas vid hög temperatur. Torktumlas endast vid låg temperatur. Torktumlas ej. Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det. ● Enligt mängd och tjocklek När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder). ● Enligt textiltyp Bomull/linne: Handdukar, bomullsjersey, lakan och dukar. Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/syntetblandningar. ● Enligt torrhetsgrad Sortera i: stryktorrt, skåptorrt, etc. För känsliga artiklar trycker du på Acrylic Synthetic-knappen för att välja låga torktemperaturer.

40004699Swe.qxd 08/09/2006 15:50 Page 105Torktumlas ej: Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc. Energibesparing Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi. ALLTID ● Försök torka maximal tvättvikt, vilket sparar tid och energi. ● Kontrollera att filtret är rent före varje torkomgång. ALDRIG ● Överskrid aldrig maximal vikt, det slösar med tid och energi. ● Lägg aldrig droppvåta plagg i torktumlaren, eftersom det kan skada maskinen. Torkguide Tabellen visar ungefärlig torktid, beroende på textiltyp och plaggens fuktighet.

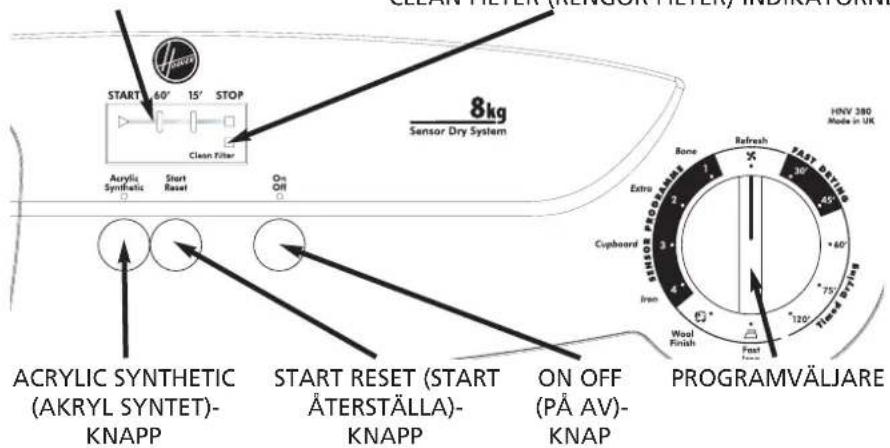

MEDELSTOR LAST 70-80 min 70-80 min 50-65 min LÄTT LAST 50-65 min 40-55 min 30-40 min VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummikläder (brand- eller explosionsrisk). Under de sista 15 minuterna tumlas alltid lasten i kalluft. 40004699Swe.qxd 08/09/2006 15:50 Page 106Kontrollpanel och indikatorlampor Programväljare – Välj önskat program On Off (På Av)-knapp och indikatorlampa – Tryck på knappen för att starta maskinen, indikatorlampan tänds. Start Reset (Start Återställa)-knapp – Tryck på den här knappen för att inleda det valda torkprogrammet. Håll knappen intryckt i 5 sekunder om du vill avbryta/återställa programmet Acrylic Synthetic (Akryl Syntet)-knapp – tryck på den här knappen om du vill sänka värmenivån för känsliga föremål. När du tryckt på knappen tänds indikatorn ovanför knappen. Om du vill ändra värmeinställningen måste du först återställa programmet. Låg värme – indikatorlampan LYSER Hög värme – indikatorlampan ÄR SLÄCKT Clean Filter (Rengör Filter)-indikator – Tänds när filtret behöver rengöras. NEDRÄKNINGS-display START – När tumlaren slås på blinkar START-indikatorn och när programmets startas börjar den lysa med fast sken 60' – Indikatorlampa som tänds när det är mindre än 60 minuter kvar tills programmet är färdigt 15' – Indikatorlampa som tänds när det är mindre än 15 minuter kvar tills programmet är färdigt I det här steget av torkcykeln går maskinen över till avsvalningsfasen STOP – Indikatorn tänds när programmet är färdigt.

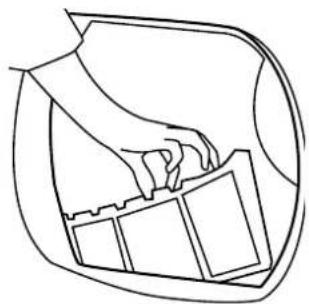

ÅTERSTÄLLA)- KNAPP ON OFF (PÅ AV)- KNAP ACRYLIC SYNTHETIC (AKRYL SYNTET)- KNAPP PROGRAMVÄLJARE 40004699Swe.qxd 08/09/2006 15:50 Page 107Öppna luckan Dra i handtaget för att öppna luckan. Om du vill starta om torktumlaren stänger du luckan och trycker på Start Reset. Filter VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

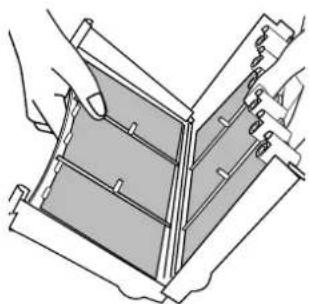

1. Dra filtret uppåt.

2. Öppna filtret så som visas.

3. Ta försiktigt bort ludd med en mjuk borste

eller med fingrarna.

4. Snäpp ihop filtret igen och skjut in det på

plats. Filterindikator ‘Clean Filter’ tänds när filtret behöver rensas. Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt. Indikatorn tänds även när ventilationsslangen är blockerad eller krökt.

Lucka och filter VARNING! När torktumlaren är i bruk kan trumman och luckan bli MYCKET VARMA. Stoppa aldrig en torktumlare innan torkcykeln är slut såvida inte alla plagg snabbt tas ut och sprids ut så att värmen kan skingras. 40004699Swe.qxd 08/09/2006 15:50 Page 108Denna Sensor Dry-maskin har många torkningsalternativ för alla förhållanden. I tabellen nedan visa de olika programmen och deras funktioner. Obs: Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg fukthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp. Om givaren inte känner av föremålet körs torktumlaren bara i 10 minuter innan den övergår till avsvalning. Om lasten är för stor eller för blöt att torktumlas, går maskinen automatiskt över till avsvalningsläge efter 180 minuter.

Välja program Program Bone Extra Cupboard Iron Wool Finish Fast Iron 120' 75' 60' 45' 30' Lufta Beskrivning Välj önskad torkningsgrad. Detta sträcker sig från Kruttorrt ‘Bone’ för handdukar och badrockar, via Skåptorrt ‘Cupboard’ för plagg som ska förvaras utan att strykas, till Strykning ‘Iron’ som lämnar tvätten lagom torr för strykning. En skonsamt program som tagits fram särskilt för att få ylle mjukare efter lufttorkning. Denna milda varma luftcykel varar i 12 minuter och kan även användas till att fräscha upp ylle som förvarats i en garderob. Snabbstrykningsprogrammet har en bevarande och skrynkeldämpande effekt. Torktumlaren värmer lasten i 9 minuter följt av 3 minuters avsvalning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Snabbstrykningsprocessen löser upp veck i tyget och gör strykningen snabbare och lättare. 120 minuters torkning 75 minuters torkning 60 minuters torkning 45 minuters torkning 30 minuters torkning Tumling av tvätt i kall luft i 30 minuter 40004699Swe.qxd 08/09/2006 15:50 Page 1091. Öppna luckan och lasta trumman med tvätt. Se till att plaggen inte hindrar luckans stängning.

2. Stäng luckan försiktigt tills du hör den

3. Tryck på On Off för att sätta på

torktumlaren. Indikatorn tänds och START- indikatorn börjar blinka.

4. Vrid programväljaren till önskat

torkprogram (se Programguide).

5. Vid torkning av syntet-, akryl- eller ömtåliga

plagg trycker du på Acrylic Synthetic- knappen för att minska värmenivån. Lampan ovanför tryckknappen lyser när maskinen används i lågvärmeläge. Om du vill inaktivera detta läge måste du återställa maskinen.

6. Tryck på Start Reset-knappen. Torktumlaren

startas automatiskt och START-indikatorn lyser med fast sken.

7. I displayen visas torkningen återstående tid.

8. Om du öppnar luckan under programmet

för att kontrollera tvätten måste du trycka på Start Reset för att återuppta torkningen när luckan har stängts.

9. När 15'-indikatorn tänds går maskinen över i

avsvalningsfasen och kläderna tumlas i kall luft så att lasten kyls ned.

10. När programmet är färdigt tänds STOPP-

11. När cykeln är klar snurrar trumman något

varv då och då för att minimera skrynkling. Detta fortsätter tills maskinen återställs eller stängs av.

Funktion VARNING! Trumman, luckan och lasten kan vara mycket varma. 40004699Swe.qxd 08/09/2006 15:50 Page 110Avbryta och återställa programmet Om du vill avbryta ett program håller du Start Reset -knappen intryckt i 5 sekunder. Maskinen indikerar att den har återställts genom att START- indikatorn blinkar. Det går att ändra programmet inom 10 minuter genom att avbryta och återställa. Rengöra torktumlaren ● Rensa filtret efter varje torkomgång. ● Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den. ● Torka maskinens utsida och luckan med en mjuk duk. ● Använd ALDRIG svampar eller rengöringsmedel med slipverkan. ● För att förhindra att luckan fastnar och luddansamlingar bör du regelbundet rengöra den inre luckan och packningen med en fuktig trasa. Tekniska specifikationer Trummans kapacitet 115 liter Maximal last 8 kg Höjd 85 cm Bredd 60 cm Djup 60 cm Energiklass C

VIKTIGT Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs. För elektriska data, se etiketten på framsidan av torktumlaren (öppna luckan). Rengöring och regelbundet underhåll 40004699Swe.qxd 08/09/2006 15:50 Page 111112 Vad kan vara orsaken till... Problem som du kan åtgärda själv Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller använts på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan ev. hjälpa dig över telefon. Torktiden är för lång/plaggen är inte tillräckligt torra… ● Har du valt rätt torktid/program? ● Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? ● Behöver filtret rensas? ● Är tumlaren överlastad? ● Är ventilationsslangen krökt eller blockerad? ● Har ‘Acrylic Synthetic’ ställts in under en tidigare torkomgång? Torktumlaren startar inte… ● Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. ● Är stickproppen korrekt ansluten till eluttaget? ● Är det strömavbrott? ● Har säkringen gått? ● Är luckan helt stängd? ● Är torktumlaren påslagen, både vid eluttaget och maskinen? ● Har torktid eller program ställts in? ● Har maskinen satts på igen sedan luckan öppnats? Torktumlaren för oväsen… ● Stäng av torktumlaren och kontakta GIAS Service och be om råd. ‘Clean Filter’-indikatorn lyser… ● Behöver filtret rensas? ● Är ventilationsslangen krökt eller blockerad? Felsökning 40004699Swe.qxd 08/09/2006 15:50 Page 112Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin: ● Befinns vara funktionsduglig. ● Inte har installerats i enlighet med instruktionerna. ● Har använts på ett oriktigt sätt. Reservdelar Använd alltid originalreservdelar som kan beställas direkt från GIAS Service. GIAS-service För service och reparation, kontakta din lokale GIAS Service-tekniker. Tillverkaren avskriver sig allt ansvar för tryckfel i detta häfte. Tillverkaren förbehåller sig även rätten att göra nödvändiga ändringar av sina produkter utan att deras huvudsakliga egenskaper förändras.
