EFC60640X - Fläkt ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	EFC60640X
Montering	Teleskopschakt, väggmontering
Minsta säkerhetsavstånd	650 mm ovanför kokplattan
Luftutloppsdiameter	150 mm (kan reduceras till 120 mm)
Belysning	Halogenlampa 20 W
Motorhastigheter	3 hastigheter + intensiv (5 min)
Timer	Fördröjd avstängning (5, 15 eller 20 min beroende på hastighet)
Filter	Metallfettfilter (tvättbara) + aktivt kolfilter (utbytbart)
Filterlarm	Mättnadssignal efter 100 h (fett) eller 200 h (kol)
Underhåll av fettfilter	Tvätt varannan månad, kan diskas i diskmaskin
Byte av kolfilter	Var 4:e månad, eller enligt larm
Elförsörjning	230 V / 50 Hz (kontrollera märkskylten)
Anslutning	Tvåpolig strömbrytare med kontaktavstånd ≥ 3 mm
Avluftningskompatibilitet	Utomhusavluftning eller recirkulation (kolfilter)
Mått (fläktkropp)	Bredd 60 cm (uppskattning) – se exakt utrymmesbehov i manualen
Vikt	Cirka 15 kg (uppskattning)
Ljudnivå	Ej angivet i manualen
Skyddsklass	Klass I (jordning obligatorisk)

Vanliga frågor - EFC60640X ELECTROLUX

Vad är minsta avstånd mellan fläkten och kokplattan?

Minsta säkerhetsavstånd är 650 mm ovanför kokplattan.

Hur rengör man fettfiltren?

Metallfettfiltren tvättas för hand eller i diskmaskin ungefär varannan månad. Låt dem torka innan du sätter tillbaka dem.

När måste kolfiltret bytas?

Aktiva kolfiltret kan inte rengöras och måste bytas var 4:e månad eller när larmet (blinkande F-knapp) aktiveras.

Hur aktiverar/avaktiverar man kolfilterlarmet?

Stäng av motorn och belysningen, koppla bort fläkten, och anslut den igen samtidigt som du håller ned T2. När indikatorerna L, T2 och F tänds, tryck på F: 2 blinkningar = aktivering, 1 blinkning = avaktivering.

Hur återställer man filterlarmet efter rengöring?

Med motorn avstängd, tryck på F i minst 4 sekunder tills indikatorn T1 blinkar, vilket bekräftar återställningen.

Vilken typ av glödlampa ska användas för belysningen?

Använd en halogenlampa 20 W av samma typ som original. För att byta, klicka loss metallhållaren, ta bort den gamla lampan och sätt i den nya med korrekt anslutning av de två stiften.

Kan fläkten fungera i recirkulation?

Ja, i filterversion. Ett aktivt kolfilter måste installeras och lämplig utloppsanslutning användas (se manual).

Vilken diameter på avluftningskanalen ska användas?

Rekommenderad diameter är 150 mm, med möjlighet att reducera till 120 mm med medföljande reduktionsfläns.

Hur använder man timern?

Tryck på T3 i cirka 2 sekunder för att aktivera fördröjd avstängning: 20 min (hastighet 1 eller avstängd), 15 min (hastighet 2), 5 min (hastighet 3). För att avaktivera, tryck på valfri annan knapp.

Kan fläkten installeras ovanför en gasspis?

Ja, men minsta avstånd på 650 mm måste hållas och tillräcklig ventilation i rummet måste säkerställas, eftersom fläkten inte får anslutas till en rökkanal.

BRUKSANVISNING EFC60640X ELECTROLUX

Välkommen till Electrolux värld

Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas ska ge dig mycket nöje i framtiden. Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare. Du hittar några exempel på omslaget till denna bruksanvisning. Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt. Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till!

Witamy w świecie Electrolux

Fläkten får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella säkerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera alla olycksrisker.

Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda fläkten. Ge speciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom. Tänk på att spara bruksanvisningen, som måste finnas om fläkten säljs eller överlåts till annan person.

Vid installation och service

• All eventuell elektrisk installation ska utföras av behörig fackman och installationen av fläkten bör utföras av kunnig person. Arbete utfört av person utan tillräcklig kunskap kan försämra fläktens funktion samt leda till skada på person och/eller egendom.
• Minsta tillåtna avstånd från fläktens underkant till elektrisk spis eller är 65 cm och till gasspis eller gashäll är 65 cm.
• Kontrollera att fläktens anslutningssladd inte kommer i kläm vid installation.
• Fläkten är endast elektriskt avstängd när stickkontakten eller säkringen (proppen) är borttagen.
• Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t.ex. oljepanna eller vedspis.

Vid användning

• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid en eventuell brand: Stäng omedelbart av köksfläkten och spisen.

OBS! Kväv elden med lock. Använd aldrig vatten.

• Flambering bör inte ske under fläkten. Det

kan orsaka brand. Tänk också på att stekfett tar eld om det blir överhettat. Lämna aldrig stekpannan utan uppsikt. - Fläktens fettfilter ska regelbundet rengöras för att undvika att fett kan droppa ner på kokzonen och orsaka brand. Se vidare under rubriken 'Skötsel och rengöring' i instruktionsboken.

Vid skrotning

Förhindra olyckor med den skrotade fläkten. Ta bort stickkontakten från vägguttaget och kapa sladden vid utgången från fläkten. Kontakta din kommun för information om var du kan lämna din fläkt eller kontakta AB Elektroservice.

Observera att utblåsningsluften inte får ledas in i rökkanal som används för avledning av rökgaser från bruksföremål, som matas med annat slag av energi än elenergi, som t ex oljepanna eller vedspis.

Ventilera på rätt sätt

För att fläkten ska fungera oklanderligt måste det skapas ett undertryck i köket. Håll därför köksfönstren stängda när fläkten är igång. Öppna gärna ett fönster i ett angränsande rum när fläkten används.

Viktigt att veta

Används fläkten samtidigt med t ex en öppen eldstad som tar luften inifrån huset, kan detta orsaka baksug och rök i rummet. Åtgärda genom att öppna ett fönster. Gäller ej då fläkten är försedd med kolfilter.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

EGENSKAPER

Mått

Komponenter

Ref. Antal Produktkomponenter

1 1 Köksfläkthus, komplett med: manöveranordningar, lampa, fläkt, filter 2 1 Teleskopisk skorsten bestående av: 2.1 1 Överdel 2.2 1 Underdel 9 1 Reduktionsflans Ø 150-120 mm 10 1 Flans Ø 150 med backventil 14.1 2 Anslutningsstycke för luftutsläpp 15 1 Luftutsläppsgrenrör

Ref. Antal Installationskomponenter

7.2.1 2 Fästvinklar för övre skorstensdel 7.3 1 Luftutsläppsgrenrörs konsol 11 6 Väggpluggar 12a 6 Skruvar 4,2 x 44,4 12c 6 Skruvar 2,9 x 9,5

Antal Dokumentation

1 Bruksanvisning

INSTALLATION

Borrning i vägg och montering av fästen

Markering på vägg:

• Ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde.
• Ett horisontellt streck 650 mm ovanför tillagningshällen.
• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten) enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Markera en referenspunkt 116 mm** från det vertikala referensstrecket och 330 mm ovanför det horisontella referensstrecket, enligt anvisningarna.
• Upprepa detta moment på den motsatta sidan.
• Borra 8 mm hål i de markerade punkterna. Sätt in expansionspluggarna 11 i hålen.
• Fäst den nedre konsolen 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4). Sätt ihop den övre konsolen 7.2.1 och stödkonsolen 7.3 med de medföljande två skruvarna 12a (4,2 x 44,4).
• Skruva fast de två medföljande skruvarna 12a (4,2 x 44,4) i hålen för fastsättning av köksfläktstommen. Se till att lämna ett utrymme på 5-6 mm mellan väggen och skruvhuvudet.

Montering av köksfläktstomme

• Innan du hakar fast köksfläktstommen, skruva fast de 2 skruvarna Vr som sitter i upphängningspunkterna på köksfläktstommen. Haka fast köksfläktstommen i de förberedda 12a skruvarna.
• Skruva fast 12a stödskruvarna.
• Skruva på skruvarna Vr för att nivellera köksfläktstommen.

Anslutning till ledande version

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

Anslutning till slang med ø 150

Sätt i flänsen ø 150 10 på utgången av köksfläktstommen. - Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i reduktionsflänsen 9 på den tidigare installerade ø 150 flänsen. Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• I bada fallen avlägsna eventuella luktfilter med aktivt kol.

Anslutning till återcirkulerande version

För in förlängningsstyckena 14.1 i grenröret 15. Sätt i anslutningen 15 i stödkonsolet 7.3 och fäst den med en skruv. - Kontrollera att förlängningsstyckena sitter horisontellt och vertikalt uppriktade. Om så inte är fallet, justera detta. - Anslut grenröret 15 till köksfläkten genom att använda en fast eller en flexibel slang. - Montera dit kolfilter.

Elektrisk anslutning

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm mellan kontakterna.
• Avlägsna fettfiltren (se avsnitt "Underhåll") och se till att nätkabelns kontaktdon är rätt isatt i fläktens uttag.

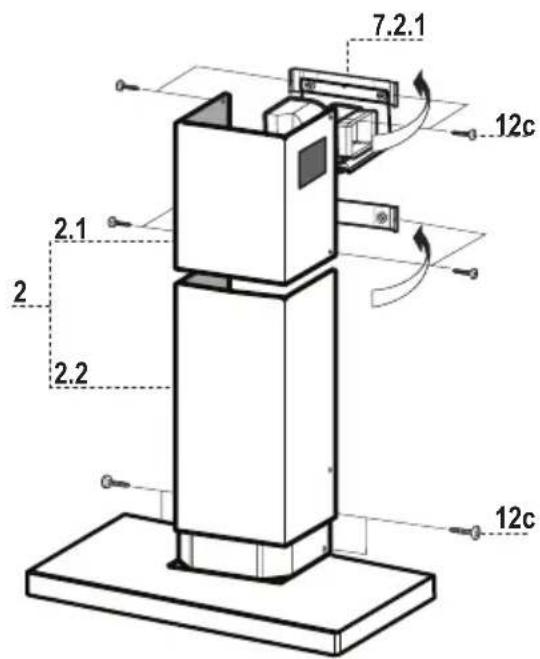

Skorsten, övre sektion

• För försiktigt två motstående sidor av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentligt. Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c som medföljer.
• Kontrollera att förlängningsstyckena sitter horisontellt och vertikalt uppriktade. Om så inte är fallet, justera detta.

• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats. Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer.

ANVÄNDNING

Köksfläkten kan kopplas in direkt vid önskad hastighet, genom att trycka på den tillhörande knappen utan att gå via motorknappen 0/1.

Knapp	Basfunktion Signallampor
	Dubbelfunktion
L	Belysningen tänds och släcks med ett kort tryck.	Släckt knapp Belysning släckt
	Genom att trycka på knappen i 2 sekunder aktiveras belysningsättet "vänlighetsbelysning". Lampoma matas med en redu-cerad effekt på cirka 5W. Denna Funktion kan slås ifràn genom ett nytt tryck på knappen i 2 sekunder eller genom att kort trycka på den für att gå over till normal belysningsättag. Under belysningsättagt vänlighetsbelysning lyser inte knappen.	Lysande knapp	Belysning tänd
		Släckt knapp	Vänlighetsbelysning tänd
T1	Stänger av motorn frän vilken inställd hastighet som helst	Lysande knapp	Motor aktiv
		Släckt knapp Motor icke-aktiv
T2	Startar motorn med Första hastighet	Knapp für pâslagen
T3	Om den kort trycks startar motorn med den andra hastigheten	Knapp für pâkopplad	Andra hastighet aktiv
	Genom att trycka på knappen i cirka 2", aktiveras Delay-funktionen, d.v.s. förse-nad avständning av apparaten. Lämpig für att eliminera kvarvarande matos. Den kan aktiveras frän OFF-läget och frän hastigheterna 1, 2, 3; den disaktiveras på Förhand genom att trycka vilken (T)-knapp som helts med undantag av T3. Delay sker enlicht fällande schemaa: 1a hastighet / OFF = 20 minutern 2a hastighet = 15 minutes 3e hastighet = 5 minutes	Blinkande knapp	Delay fonction Aktiv
T4	Startar motorn med den tredje hastigheten Knapp für pâkopplad
T5	Startar motorn med intensiv hastighet, tidsinställd på 5 minuter. Efter 5 minuter ätergär apparaten till den tidigare inställda hastigheten. Vid aktivering frän avständig apparat ätergär systemet after 5 minutes till den Första hastigheten.	Knapp für pâkopplad
F	Om den trycks i 4 sekunder äterställs larmsignalen for filtren och det signaleras av den blinkande T1-knappen. Detta moment kan enbart urföras med avständig motor.	Knapp für pâkopplad	Signalerar att metallfettfiltrén ä mättade och behövs diskas. Larmetträder i Funktion after 100 effektiva Funktionstimmar som köksfläkten varit i drift.
		Blinkande knapp	Signalerar,;när den äktiv,mätt naden av luktfiltret med aktivi kol, och att den behöver bytas; även metallfettfiltrén sca diskas. Larmet für mättat luktfilter med aktivi kol,träder i Funktion after 200 effektiva driftstimmar som köksfläkten varit i drift. (Aktiver-ing se avsnitt Luktfilter)

UNDERHÅLL

Rengöring av självbärande metalfettfilter

Återställning av larmsignalen

• Stäng av fläktmotorn. Tryck knapp F i atminstone 4 sekunder, tills knapp T1 blinkar som bekräftelse.

Rengöring av filter

• De kan även diskas i diskmaskin, och de diskas varannan månad cirka eller oftare, vid en mer intensiv användning.
• Ta bort ett filter åt gången, tryck dem bakåt och dra dem samtidigt nedåt.
• Diska filtren utan att böja dem. Låt filtren torka före återmonteringen. (En eventuell färgförändring på filtrens övre yta, som kan inträffa med tiden, reducerar absolut inte filtrens effektivitet.)
• Montera filtren på nytt. Se till att handtaget vänder mot den synliga utsidan.

Byte av luktfilter med aktivt kol

Filtret kan inte diskas eller regenereras. Filtret ska bytas ut när knapp F blinkar eller minst var 4:e månad. Larmet löser ut endast när sugmotorn är aktiverad.

• I köksfläktarna, filtrerande version, aktiveras larmsignalen för mättade filter vid installationen eller efteråt.
• Släck belysningen och stäng av sugmotorn.
• Skilj köksfläkten från elnätet genom att dra ut kontakten på elkabeln från motorn eller med den tvåpoliga brytaren på eluttaget eller huvudströmbrytaren.
• Återställ anslutningen genom att hålla knapp T2 nedtryckt.
• Släpp knappen, knapparna L, T2 och F lyser med fast sken. Tryck knapp F inom 3 sekunder tills den blinkar som bekräftelse.
• 2 blinkningar - Larmet för mättat luktfilter med aktivt kol är AKTIVERAT
• 1 blinkning - Larmet för mättat luktfilter med aktivt kol är DISAKTIVERAT

Återställning av larmnivån

• Stäng av sugmotorn. Tryck på knapp F i minst 4 sekunder, tills knapp T1 blinkar som bekräftelse.

Byte av filter

• Avlägsna metallfettfiltren.
• Ta bort det mättade luktfiltret med aktivt kol genom att lossa hakarna.
• Montera filtret på nytt genom att haka fast det i sätet.
• Montera metallfettfiltren på nytt.

Byte av lampa

Halogenlampor, 20 W

• Håll i den fastsnäppta metallsockeln med ena handen och ta bort den genom att bända under ringmuttern.
• Dra ut halogenlampan ur lamphållaren.
• Byt ut lampan mot en ny med samma egenskaper.

Sätt in de två piggarna korrekt i lamphållarens säte.

• Atermontera den fastsnäppta metallsockeln.

RÅD OCH REKOMMENDATIONER

INSTALLATION

• TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR SKADOR SOM ORSAKATS AV FELAKTIG ELLER OTILLBÖRLIG INSTALLATION. MINSTA SÄKERHETSAVSTÅND MELLAN KOKKÄRL OCH FLÄKTENS UNDERSIDA SKA VARA 650 MM.
• KONTROLLERA ATT NÄTSPÄNNINGEN ÖVERENSSTÄMMER MED UPPGIFTEN PÅ MÄRKSKYLTEN INUTI FLÄKTEN. - FÖR APPARATER I KLASS I, KONTROLLERA ATT ELINSTALLATIONEN I HEMMET HAR KORREKT JORDNING. ANSLUT FLÄKTEN TILL ETT RÖR MED DIAMETER LIKA MED ELLER STÖRRE ÄN 120 MM. RÖRETS LÄNGD BÖR VARA SÅ KORT SOM MÖJLIGT. ANSLUT INTE FLÄKTEN TILL AVGASRÖR FÖR RÖKGASER FRÅN FÖRBRÄNNINGSAPPARATER (PANNOR, KAMINER OCH LIKNANDE). OM DET I RUM MET ANVÄNDS BÅDE FLÄKT OCH APPARATER SOM INTE DRIVS MED EL (TILL EXEMPEL GASAPPARATER), MÅSTE RUMMET VENTILERAS PÅ LÄMPLIGT SÄTT. OM DET INTE FINNS FÖNSTER I KÖKET, GÖR ETT HÅL UT FRÅN RUMMET SÅ ATT FRISK LUFT KAN KOMMA IN GENOM DET.

ANVÄNDNING

• FLÄKTEN ÄR KONSTRUERAD ENBART FÖR HUSHÅLLSBRUK FÖR ATT AVLÄGSNA LUKT FRÅN MATLAGNING. ANVÄND ALDRIG FLÄKTEN FÖR ANDRA ÄNDAMÅL. LÄMNA INTE ÖPPEN LÅGA ELLER STARK VÄRME UTAN TILLSYN NÄR FLÄKTEN ÄR I DRIFT.
• JUSTERA ALLTID LÅGAN SÅ ATT

DEN INTE STICKER UTANFÖR KASTRULLENS BOTTEN.

VAR FÖRSIKTIG VID FRITERING: HET OLJA KAN SJÄLVANTÄNDA. TILLAGA INTE MAT MED FLAMBERING UNDER FLÄKTEN; BRANDFARA. - FLÄKTEN FÅR INTE ANVÄNDAS AV BARN ELLER PERSONER SOM INTE KAN ANVÄNDA DEN PÅ RÄTT SÄTT.

UNDERHÅLL

• INNAN DU UTFÖR NÅGON UNDERHÅLLSÅTGÄRD, KOPPLA FRÅN FLÄKTEN FRÅN ELNÄTET GENOM ATT DRAGA UT KONTAKTEN ELLER STÄNGA AV HUVUDBRYTAREN.
• UTFÖR NOGGRANT OCH REGELBUNDET UNDERHÅLL AV FILTREN MED REKOMMENDERADE INTERVALL. FÖR RENGÖRING AV FLÄKTENS YTOR, ANVÄND EN FUKTIG TRASA OCH MILD TVÅL.

SYMBOLEN PÅ PRODUKTEN ELLER DESS FÖRPACKNING ANGES ATT DEN INTE FÅR KASTAS SOM HUSHÅLLSAVFALL. I STÄLLET SKA DEN LÄMNAS TILL LÄMPLIG ÅTERVINNINGSPUNKT FÖR ELEKTRISKT OCH ELEKTRONISKT AVFALL. GENOM ATT FÖLJA REGLERNA FÖR ÅTERVINNING AV PRODUKTEN HJÄLPER DU ATT FÖREBYGGA SKADOR PÅ MILJÖN OCH MÄNNISKORS HÄLSA SOM KAN UPPSTÅ VID FELAKTIG AVFALLSHANTERING. FÖR MER INFORMATION OM ÅTERVINNING AV DENNA PRODUKT, KONTAKTA KOMMUNEN, RENHÅLLNINGSFÖRETAGET ELLER BUTIKEN DÄR DU KÖPTE PRODUKTEN.

TEKNISKA DATA

Delar

Beteckning Antal Delar

1 1 Huvudenhet för frånluft komplett med manöverhandtag, belysning, fläkt, filter 21 Teleskopisk rökkanal bestående av: 2.1 1 Övre rökkanal 2.2 1 Nedre rökkanal 9 1 Mellanfläns 0 150-120 mm 14.1 2 Adapter till frånluftsstos 15 1 Frånluftsstos

Beteckning Antal Monteringskomponenter

7.2.1 2 Fästbyglar för övre rökkanal 7.3 1 Stödbygel 11 6 Pluggar 12a 6 Skruvar 4,2x 44,4 12c 6 Skruv 2,9 x 9,5

Antal Dokumentation

1 Bruksanvisning

INSTALLATION

Borrhål i vägg och montering av byglar

Rita på väggen:

En vertikal linje från taket eller från övre gränsen till mitten av det avsedda området för frånluftsinstallationen; - en horisontell linje på höjd min. 650 mm från hällen. - Placera bygeln 7.2.1 mot väggen som visas i figuren, på avstånd 1-2 mm från taket eller från övre gränsen, rikta in dess centrum (urtaget) mot den ursprungliga vertikala linjen. - Markera bygelns hålcentrum. - Placera bygeln 7.2.1 mot väggen som visas i figuren, på avstånd X mm från den första bygeln (X = höjden på den övre delen av rökkanalen som medföljer), rikta in dess centrum (urtaget) mot den ursprungliga vertikala linjen. - Markera bygelns hålcentrum. - Gör, som visas, en markering på avstånd 116 mm från den ursprungliga vertikala linjen och 330 mm ovanför den ursprungliga horisontella linjen.

• Upprepa denna operation på motsatt sida. Borra hål med diameter 8 mm i de markerade punkterna. Sätt i pluggarna 11 i hålen. Fäst den nedre bygeln 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4). Fäst tillsammans den övre bygeln 7.2.1 och stödbygeln för rökkanalen 7.3 med hjälp av 2 av de medföljande skruvarna 12a (4,2 x 44,4). Skruva i 2 medföljande skruvar 12a (4,2 x 44,4) i fästhålen på frånluftsenhetens hölje, lämna ett avstånd på 5-6 mm mellan väggen och skruvhuvudet.

INSTALLATION AV FRÅNLUFTENHETEN

• Innan du hänger upp frånluftsenheten, dra åt de 2 skruvarna Vr som sitter i upphängningspunkterna på frånluftsenheten.
• Justera huskroppen med stödskruvarna 12a. Dra åt stödskruvarna 12a tills de tar i. Använd skruvarna för att nivellera huskroppen.

SV

ANSLUTNING AV FRÅNLUFTSDON

För att installera frånluftsdonsen, anslut den till avgaskanalen med en stel eller flexibel slang med diameter 150 mm eller 120 mm, beroende på installationsförhållandena.

I frånluftsdonsens avgaskanal, sätt in fläns 150 mm 10. För anslutning med slang 120 mm, sätt in övergångsfläns 9V i den tidigare installerade flänsen 150 mm 10. Fäst slangen med lämpliga slangklämmor. Nödvändigt tätningsmaterial ingår inte i leveransen. I båda fallen, ta bort kolfiltren om de finns.

ANSLUTNING AV FILTERDON

Sätt in rörstosen 15 i stödbygeln 7.3. Sätt in rörstosens sida 14.1 i rörstosen 15. Kontrollera att rörstosens utloppsöppning 14.1 sammanfaller med rökkanalens öppning, både horisontellt och vertikalt. Anslut rörstosen 15 till frånluftsdonsens avgaskanal med en stel eller flexibel slang 150 mm, beroende på installationsförhållandena. Kontrollera att kolfiltren finns.

ELEKTRISK ANSLUTNING
