INSTRUKCJA OBSŁUGI EFC60640X ELECTROLUX
Dziękujemy za wybór produktu pierwszej klasy firmy Electrolux, który w przyszłości dostarczy Państwu wiele przyjemności. Celem firmy Electrolux jest zaoferowanie szerokiego zakresu jakościowych produktów, które uczynią życie bardziej komfortowym. Na okładce tego podręcznika znajduje się kilka przykładów. Proszę poświęcić kilka minut na przystudiowanie tego podręcznika, aby mogli Państwo w pełni wykorzystać możliwości nowej maszyny. Obiecujemy, że dostarczy ona znakomite doświadczenia dla użytkownika.
Powodzenia!
Добро пожаловать в мир
Electrolux Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, которая сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи
- Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku niewłaściwego i niezgodnego z zasadami techniki montażu.
- Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem musi wynosić 650 mm (niektóre modele mogą być instalowane na niższej wysokości, patrz paragrafy dotyczące ustawienia oraz instalacji).
- Sprawdź, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej wewnątrz okapu.
- W przypadku urządzeń klasy I należy się upewnić, czy domowa instalacja elektryczna gwarantuje prawidłowe uziemienie.
- Podłącz okap do wlotu otworu wyciągowego za pomocą rury o średnicy równej lub większej niż 120 mm. Trasa rury powinna być możliwie najkrótsza.
- Nie podłączaj okapu do przewodów odprowadzających spaliny (z kotłów, kominów, itp.).
- Jeżeli w pomieszczeniu używane są zarówno okap, jak i urządzenia nie zasilane energią elektryczną (na przykład urządzenia na gaz), należy zapewnić odpowiednią wentylację pomieszczenia. Jeżeli w kuchni nie ma wywietrzników zapewniających dopływu świeżego powietrza, należy je wykonać.
Użytkowanie
- Okap został zaprojektowany wyłącznie do użytku domowego, do neutralizacji zapachów kuchennych.
- Nie wolno używać okapu do innych celów.
- Nie pozostawiaj wolnego ognia o dużej intensywności pod załączonym okapem.
- Reguluj zawsze płomienie tak, aby nie wydostawały się one po bokach garnków.
- Nie zostawiaj patelni bez nadzoru podczas ich użytkowania: przegrzany olej może się zapalić.
- Niniejsze urządzenia nie są przeznaczone do używania przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo oraz przez osoby bez doświadczenia lub wiedzy na temat ich działania, operatorzy powinni zostać poinstruowani i skontrolowani w kwestii obsługi urządzenia w sposób zapewniający ich bezpieczeństwo.
- Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.
Konserwacja
- Przed przystąpieniem do dowolnej czynności konserwacyjnej należy wyłączyć okap z sieci elektrycznej, wyciągając wtyczkę lub wyłączając wyłącznik główny.
- Wykonuj skrupulatną i częstą konserwację filtra zgodnie z podanym opisem (Niebezpieczeństwo pożaru). Powierzchnie okapu wystarczy czyścić wilgotną szmatką i neutralnym płynem do mycia.
Symbol na produkcie lub na opakowaniu oznacza, że produktu nie można traktować jak zwykłych odpadów, ale należy go zawieźć do punktu zajmującego się likwidacją urządzeń elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko i na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej jego likwidacji. Szczegółowe informacje na temat recyklingu tego produktu uzyskasz w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym kupiłeś produkt.
WŁAŚCIWOŚCI TECHNICZNE
Wymiary

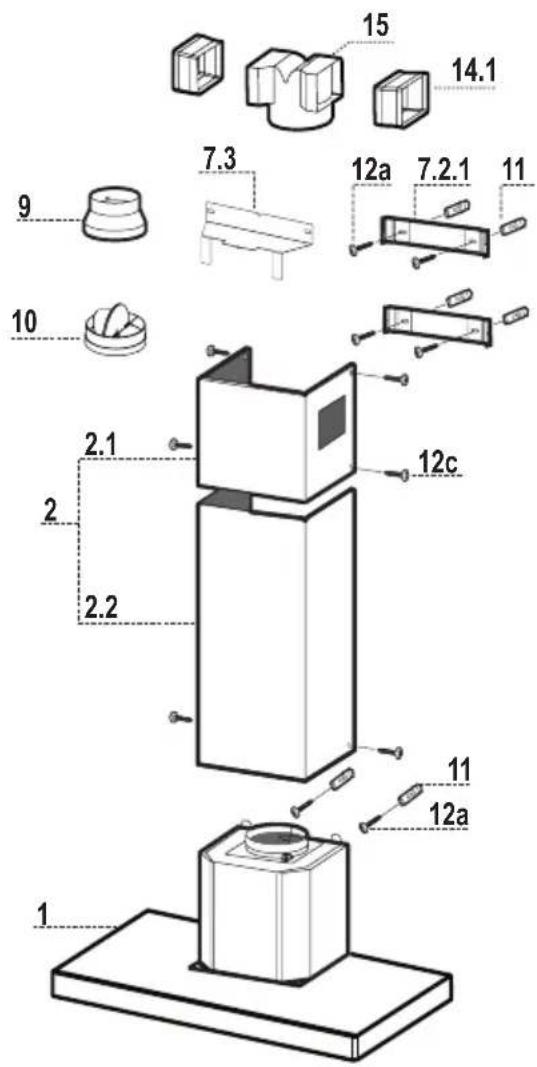

Części składowe
Odn. Ilość Części składowe produktu
1 1 Korpus okapu składający się z:
Elementów sterowania, oświetlenia, dmuchawy, filtrów
2 1 Komin teleskopowy składający się z
2.1 1 Górnej sekcji 2.2 1 Dolnej sekcji 9 1 Kołnierz redukcyjny 150-120 mm 10 1 Przepustnica 150 14.1 2 Przedłużka złącza wylotu powietrza 15 1 Złącze wylotu powietrza
Odn. Ilość Części instalacyjne
7.2.1 2 Wsporniki mocowania górnej sekcji komina teleskopowego 7.3 1 Podparcie złącza wylotu powietrza 11 6 Kotki do ściany 12a 6 Śruby 4,2× 44,4 12c 6 Śruby 2,9 x 9,5
Ilość Dokumentacja
1 Podręcznik obsługi
INSTALACJA

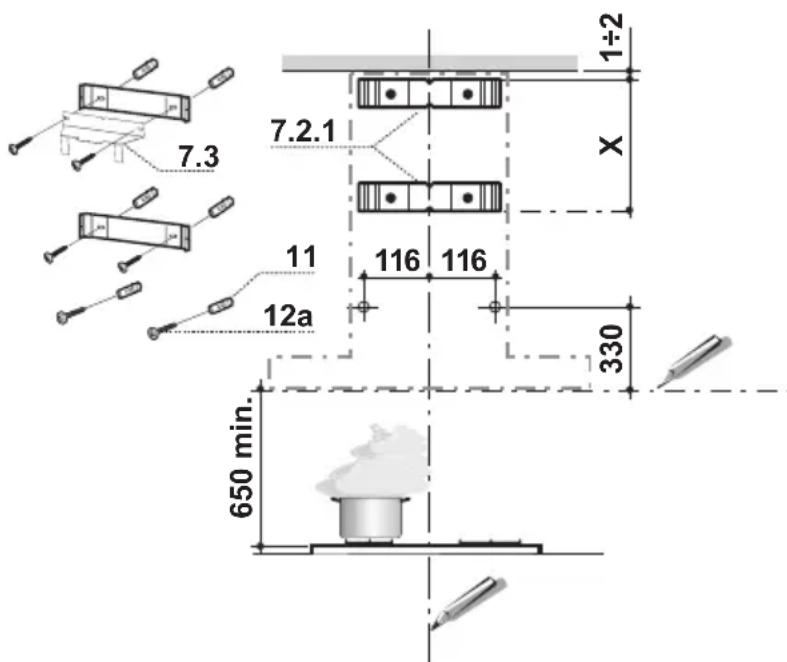

Wiercenie w ścianie i montowanie wsporników
Oznaczanie ściany:
- Na ścianie, na której okap ma zostać zamontowany, w jej osi, należy narysować pionową linię aż do sufitu lub do wymaganej wysokości.
- Następnie narysować linię poziomą na wysokość 650 mm ponad płytą kuchenną.
- Umieść wspornik 7.2.1 na ścianie tak, jak na rysunku, w odległości 1-2 mm od sufitu lub innego ograniczenia od góry, wyrównując środek (nacięcie) z pionową linią.
- Zaznaczyć na ścianie.), wiercenia otworów.
- Umieścić wspornik 7.2.1 na ścianie tak, jak na rysunku, w odległości X mm poniżej pierwszego wspornika (X = wysokość górnej części osłony przewodu kominowej), wyrównując środek z pionową linią.
- Zaznaczyć na ścianie.), wiercenia otworów.
- Zaznaczyć punkt odniesienia tak, jak na rysunku, w odległości 116 mm od pionowej linii, 330 mm ponad linią poziomą.
- Powtórzyć ten krok z drugiej strony linii. Wywiercić otwory o średnicy 8 mm we wszystkich zaznaczonych punktach.
- Umieścić kołki rozporowe 11 w wywierconych otworach. Zamontować dolny wspornik 7.2.1 przy użyciu załączonych wkrętów 12a (4,2 x 44,4). Zamontować górny wspornik 7.2.1 oraz podporę łącznika odpływu powietrza 7.3 przy użyciu dwóch załączonych wkrętów 12a (4,2 x 44,4). Włożyć dwa załączone wkręty 12a (4,2 x 44,4) do otworów montażowych korpusu okapu, zostawiając przerwę wielkości 5-6 mm między ścianą a łebkiem wkrętu.
- Przed przystąpieniem do montażu korpusu, należy dokręcić dwa wkręty znajdujące się w punktach montażowych.
- Zawiesić korpus okapu na wkrętach 12a. Dokręcić wkręty wspomagające 12a. Wyregulować wkręty w celu wypoziomowania korpusu okapu.

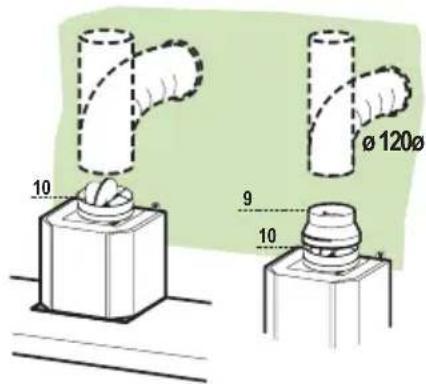

Wylot powietrza - wersja z wyciągiem
Przy instalacji w wersji z wyciągiem należy podłączyć okap do przewodu rurowego wylotowego za pomocą sztywnej lub giętkiej rury o średnicy 150 lub 120 mm, według decyzji montera.
Podłączenie rury o 150 mm
- Nałożyć kolano o średnicy 150 na wylot korpusu okapu.
- Zamocować rurę odpowiednimi opaskami zaciskowymi. Potrzebnych do tego elementów nie ma w wyposażeniu.
Podłączenia rury Ø 120
- Aby podłączyć rurę o średnicy 120 mm, nałóż kołnierz redukcyjny 9 na wcześniej zamontowany kołnierz Ø 150 10.
- Zamocuj rurę odpowiednimi opaskami zaciskowymi. Potrzebnych do tego elementów nie ma w wyposażeniu. W obydwu przypadkach wyjmij ewentualne filtry węglowe pochłaniające zapachy.
Praca w trybie recyrkulacji
Następnie włożyć części przedłużenia łącznika 14.1 po bokach łącznika 15. Włożyć złącze 15 do elementu podtrzymującego 7.3 i przykręcić je przy pomocy śruby. - Upewnić się, że odpływ części przedłużenia 14.1 jest pionowo i poziomo wyrównany z otworami wentylacyjnymi osłony komina. - Podłączyć łącznik odpływu powietrza 15 do odpływu korpusu okapu za pomocą giętkiej bądź sztywnej rury o średnicy 150 mm. Wybór opcji należy do montera. - Upewnić się, że filtry węglowe zostały zamontowane.
Podłączenia elektryczne
- Podłącz okap do sieci zasilania za pomocą wtyczki dwubiegunowej z rozwarciem styków - minimalnie 3 mm. Wyjmij filtry tłuszczowe (patrz par. „Konserwacja”) i upewnij się, czy wtyczka przy przewodzie zasilania jest prawidłowo włożona do gniazda wtyczkowego okapu.

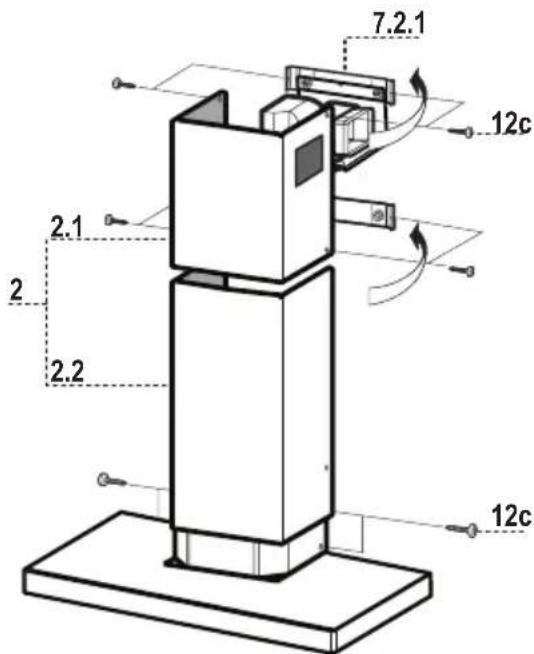

Montaż osłony przy przewodzie kominowym
Część górna
- Należy delikatnie odgiąć boki części osłony i zaczepić je o wsporniki 7.2.1, upewniając się, że zostały dobrze osadzone.
- Przymocować boki do wsporników używając 4 załączonych wkrętów 12c (2,9 x 9,5).
- Upewnić się, że otwory osłony są wyrównane z odpływami powietrza.
Część dolna
- Delikatnie odgiąć boki osłony i zaczepić je pomiędzy jej górną częścią, a ścianą, upewniając się, że zostały dobrze osadzone.
- Zamontować dolną część do korpusu okapu, używając 2 załączonych wkrętów 12c (2,9 x 9,5).
UŻYTKOWANIE
Okap można włączyć poprzez wciśnięcie bezpośrednio na wybranej szybkości, bez konieczności uprzedniego wybierania przycisków 0/1
| Sterowaniedotykowe | Funkcjé podstawowe Wskaźniki swietlne |
| Funkcjä podwojna |
| L | Kórtkie naciśćcie wącza lub wącza system oświetzenia. | Sterowanie dotykowie nied Podswietlone | Światta wączone |
| Po przytrzymani产业集聚ze 2 sekundy, system oświetzenia uruchamia są w trybie „courtesy light".Zarówki są zasilane zredukowanym mocz okato 5 W. Funkcjęromaticny wączyć, przytrzymujuer sterowanie dotykowe przyze 2 sekundy lub naciskajć je w celu powrotu do normalné trybu oświetzenia. W trybie „courtesy light" sterowanie dotykowe nie jest podswietlone. | Sterowanie dotykowie podswietlone | Światta wączone |
| Sterowanie dotykowie nied Podswietlone | Światto Courtesy wączone |
| T1 | Po naciśćciu silnik jest wączychany niedazoleżnie od ustawionej szybkosci | Sterowanie dotykowie podswietlone | Silnik wączyony |
| Sterowanie dotykowie nied Podswietlone | Silnik wączyony |
| T2 | Wybranie pierwszej szybkosci silnika. | Sterowanie dotykowie podswietlone |
| T3 | Kórtkie naciśćcie powodujce wybranie drugiej szybkosci silnika. | Sterowanie dotykowie podswietlone | Druga szybkość wączona |
| Po przytrzymani产业集聚czni sterowania dotykowego przyze 2 sekundy uruchamia są festkja Opólznienia, np. opólznione wączenia urzędzenia zapewniaje zapachów. Ta funkcjaMZ gobyć aktywowana w pozycji OFF i na szybkosciach 1°, 2° i 3°.MZ gobyć wączenia poprzecnocić naciśćcie dowolność przyczyskisu sterowania dotykowego (T) z wymiptykem T3. Funkcję opólznienia działa wąnustepućego schematu:Prędkość 1°/OFF = 20 minutPrȩdkości 2° = 15 minutPrȩdkości 3° = 5 minut | Sterowanie dotykowa miga | Funkcjja opólznienia wączona |
| T4 | Wybranie trzechiej szybkosci silnika. Sterowanie dotykowe | podswietlone |
| T5 | Po naciśćciu silnik jest ustawIONy na intensywną szybkość na czas 5 minut. Po uplywie 5 minut szybkosci intensywney okap uruchomi są zwcześćnej ustawioną szybkoscią. Jeźeli szybkość intensywna zostala uruchomiona w stanie wączenia (OFF), okap po 5 minutach uruchomi są z pierzwyszamy prędkoscią. | Sterowanie dotykowe podswietlone |
| F | Po przytrzymani产业集聚z 4 sekundy niedatej wyzerOWANIE snybKOcN na czas 5 minut. Po uplywie 5 minut szybkosci intensywney okap uruchomi są zwcześćnej ustawioną szybkoscią. Jeźeli szybkość intensywna zostala uruchomiona w stanie wączenia (OFF), okap po 5 minutach uruchomi są z pierzwyszamy prędkoscią. | Sterowanie dotykowe podswietlone | Alarm nascyenia metalowych filtrów tuszczonych Metalowe filtrów tuszczowej daneźmy myc. Alarm uruchomi są 100 godzinach pracy. |
| Sterowanie dotykowe miga | Alarm nascyenia filtra węglowo. Filtr węglowy daneź wymieniać a filtry metalowe tuszczowej daneźmy myc. Alarm uruchomi są po 200 godzinach pracy. (Aktywacja; sprawdź paragraph „Filtr węglowy") |
KONSERWACJA
Zerowanie alarmu
Zatrzymać silnik. - Nacisnąć przycisk sterowania dotykowego F i przytrzymać przez 4 sekundy, aż zacznie migać T1.
Czyszczenie filtrów
- Filtry mogą być myte w zmywarce do naczyń.
Należy je myć co 2 miesiące lub nawet częściej w przypadku bardzo intensywnego użytkowania okapu.
- Zdjąć filtry jeden po drugim, pchając je w bok i jednocześnie ciągnąc w dół.
- W czasie mycia filtrów należy uważać, aby ich nie wygiąć.
Przed ponownym zamontowaniem należy upewnić się, że są one całkowicie wysuszone (Kolor powierzchni filtra może ulec zmianie z czasem, ale nie ma to wpływu na jego wydajność).
W czasie wkładania filtrów do okapu należy upewnić się, że są one umieszczone we właściwej pozycji i że uchwyt jest skierowany w dół.
Wymiana filtra węglowego
Filtr nie może być myty ani regenerowany. Musi on być wymieniony, gdy sterowanie dotykowe F zacznie migać lub przynajmniej raz na 4 miesiące. Alarm jest uruchamiany tylko wtedy, gdy silnik jest włączony.
Włączanie/wyłączanie sygnału alarmu
- W okapach z recyrkulacją alarm nasycenia filtra musi być włączony w czasie instalacji lub później.
- Wyłączyć światło i silnik.
- Odłączyć zasilanie okapu, odłączając kabel zasilający jednostki silnika, wyłączając zasilanie lub główny wyłącznik prądu.
- Przywrócić połączenia, trzymając wciśnięty T2. Zwolnić sterowanie dotykowe, dotknąć L, T2, a F zaświeci się normalnie. W ciągu 3 sekund nacisnąć sterowanie dotykowe F w celu dokonania ustawienia w następujący sposób:
- 2 mignięcia - Alarm nasycenia filtra węglowego WŁĄCZONY
- 1 mignięcie - Alarm nasycenia filtra węglowego WYŁĄCZONY
Wyzerować sygnał alarmu
Zatrzymać silnik. - Nacisnąć przycisk sterowania dotykowego F i przytrzymać przez 4 sekundy, aż zacznie migać T1.
Wymienić filtr
Zdjąć metalowe filtry tłuszczowe. Wyjąć nasycony filtr węglowy, obracając dostarczone mocowania. - Założyć nowy filtr i zabezpieczyć go we właściwej pozycji. - Zamontować metalowe filtry tłuszczowe z powrotem.

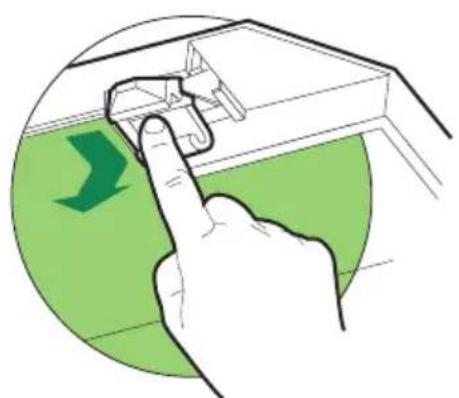

Wymiana żarówek
Żarówka halogenowa 20 W
Zdjąć zatrzaskową osłonę żarówki, podważając ją spod pierścienia metalowego, podtrzymując ją jedną ręką. Wyjąć żarówkę halogenową z oprawy lampy, ciągnąc delikatnie. Wymienić żarówkę na nową tego samego typu, upewniając się, że dwa bolce są wkładane właściwie do gniazd w osłonie lampy. - Założyć z powrotem zatrzaskową osłonę lampy.
