MANUAL DE USUARIO EFC60640X ELECTROLUX
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una amplia variedad de productos de calidad que hagan su vida más cómoda. Usted encontrará algunos ejemplos en la portada de este manual. Por favor, tómese unos minutos para estudiar este manual de modo que pueda aprovecharse de los beneficios de su nueva máquina. Nosotros prometemos proporcionarle una experiencia superior como usuario y mucha tranquilidad. ¡Buena suerte!
- El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
- La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm (algunos modelos pueden instalarse a una altura por debajo; se refieren a los párrafos de instalación).
- Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
- Para los aparatos de primera clase, asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
- Conectar la campana a la salida del aire de aspiración mediante un tubo de 120 mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
- No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
- En el caso de que en la cocina se usen simultáneamente la campana y otros aparatos no eléctricos (por ejemplo, aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.
Uso
- La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No la utilice de forma inadecuada.
- No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
- Regular las llamas de manera que estas no sobresalgan lateralmente con respecto al fondo de las ollas.
- Controlar las freidoras durante su uso: el aceite muy caliente se puede inflamar.
- No preparar alimentos flambeados debajo de la campana de la cocina; peligro de incendio.
- Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o por personas sin experiencia y conocimientos, a menos que lo hagan bajo el control o instrucción de personas responsables de su seguridad.
- Controlar que los niños no jueguen con el aparato.
Mantenimiento
- Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
- Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).
- Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.
El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desechos normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
CARACTERÍSTICAS
Dimensiones

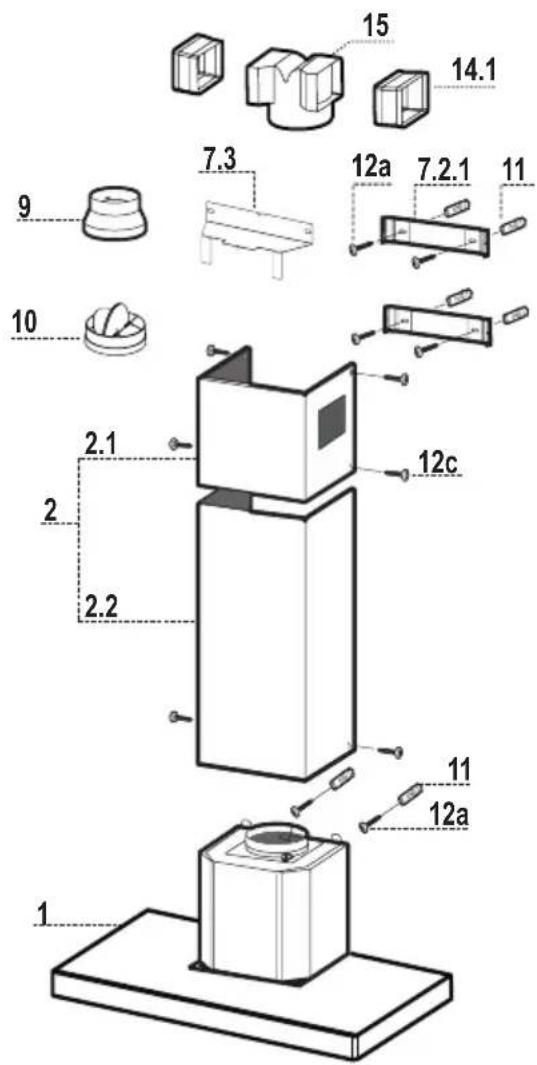

Componentes
Ref. Cant. Componentes del Producto
1 1 Cuerpo Campana dotado con: mandos, luz, grupo de ventilación, filtros 21 Chimenea telescópica formada por: 2.1 1 Chimenea superior 2.2 1 Chimenea inferior 9 1 Brida de reducción o 150-120 mm 10 1 Arandela con válvula 14.1 2 Extensión del racor de salida del aire 15 1 Racor de salida del aire
Ref. Cant. Componentes de Instalación
7.2.1 2 Bridas de fijación chimenea superior 7.3 1 Bridas de fijación Racor 11 6 Tacos Ø 8 12a 6 Tornillos 4,2×44,4 12c 6 Tornillos 2,9×6,5
Cant. Documentación
1 Manual de instrucciones
INSTALACIÓN

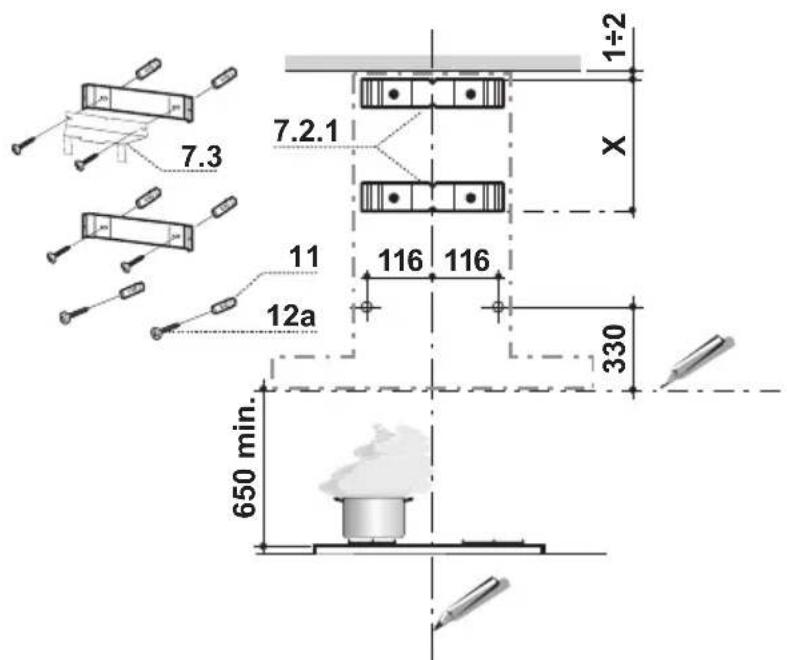

Taladrado para fijación de las bridas
Trazar en la pared:
- una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
- una línea horizontal a 650 mm mín. sobre el plano de cocción. Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.
- Marcar los centros de los orificios de la brida.
- Apoyar como se indica la brida 7.2.1 a X mm bajo de la primera brida (X = altura chimenea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
- Marcar los centros de los orificios de la brida.
- Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 330 mm sobre la línea horizontal de referencia.
- Repetir esta operación en la parte opuesta.
- Perforar con taladro de Ø 8 mm los puntos marcados.
- Introducir los tacos 11 en los orificios.
- Sujetar la brida inferior 7.2.1 con los tornillos 12a (4,2x44,4) en dotación.
- Sujetar la brida superior 7.2.1 a la brida de sujeción del empalme 7.3 con los dos tornillos 12a (4,2x44,4) en dotación.
- Atornillar 2 tornillos 12a (4,2x44,4) en dotación en los agujeros de sujeción del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza de los tornillos.

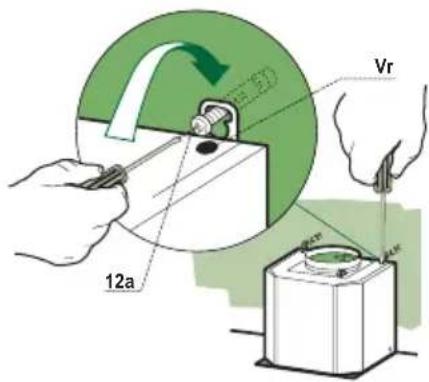

Montaje del cuerpo de la campana
- Antes de enganchar el cuerpo de la campana, apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
- Enganchar el cuerpo de la campana en los tornillos 12a predispuestos.
- Apretar definitivamente los tornillos 12a de soporte.
- Operar en los tornillos Vr para nivelar el cuerpo de la campana.

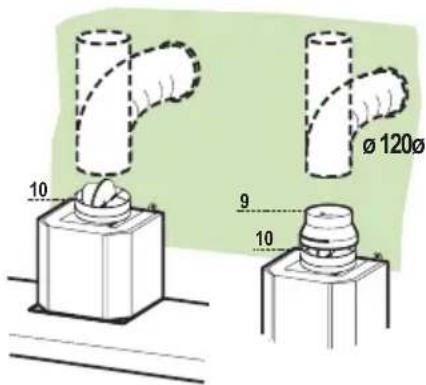

Conexiones en versión aspirante
Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de Ø 150 o 120 mm, a discreción del instalador.
- Insertar la arandela Ø 150 10 en la salida del cuerpo de la campana.
- Sujetar el tubo con unas fajillas. El material necesario no está incluido en la dotación.
- Para conectarla mediante un tubo de Ø 120 mm, insertar la arandela de reducción 9 en la arandela Ø 150 10 que hemos colocado antes.
- Sujetar el tubo con unas fajillas. El material necesario no está incluido en la dotación.
- En los dos casos, quitar el filtro antiolor de carbón activado si estuviera colocado.
Conexión en versión filtrante
- Introducir lateralmente las extensiones del racor 14.1 en el racor 15.
- Insertar el racor 15 en la brida de soporte 7.3 fijándolo con un tornillo.
- Comprobar que la calidad de las extensiones del racor 14.1 resulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.
- Conectar el racor 15 a la salida del cuerpo de la campana mediante un tubo rígido o flexible de Ø 150 mm, cuya elección sea del instalador.
- Comprobar la presencia del filtro antiolor de carbón activo.
Conexión eléctrica
- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
- Quitar los filtros antigrasa y asegurarse de que el conector del cable de acometida está colocado correctamente en el enchufe del aspirador.
Montaje de la chimenea
Chimenea superior
- Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
- Fijar a los lados de las bridas con los 4 tornillos 12c (2.9 x 9.5) en dotación.
- Asegurarse que la posición de las extensiones del racor coincida con las boquillas de la chimenea.
Chimenea inferior
- Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
- Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.
USO
La campana puede encenderse directamente a la velocidad deseada, presionando la tecla correspondiente sin pasar por la tecla 0/1 motor.
| Tecla | Función base Señalizaciones luminosas | |
| Doble Función |
| L | Presionada brevemente enciende y apaga la instalación de iluminación. | Tecla apagada Luces apagadas |
| Al presionar la tecla por 2 segundos se activa la instalación de iluminación en modalidad "luz auxiliar" Las lámparas son alimentadas a una potencia reducida de aproximamente 5W. Dicha funciona para desconnectarse volviendo a presionar la tecla por 2segundos o presionándola brevemente para pasado a la modalidad de iluminación normal. En la modalidad luz auxiliar la tecla no está iluminada. | Tecla iluminada Luces encendidas |
| Tecla apagada Luz auxiliar encendida |
| T1 | Apaga el motor desde_qualquiera velocidad implementada | Tecla iluminada | Motor activo |
| Tecla apagada | Motor inactivo |
| T2 | Activa el motor a la prima velocidad | Tecla encendida |
| T3 | Presionada bremente activa el motor a la segunda velocidad. | Tecla encendida | Segunda velocidad activa |
| Al presionar por aproximamente 2"la tecla, se activa la función Delay esadicir el apagado retraso del aparato. Adecuada para completar la eliminacion de olores residuales. Activable desde la posicion OFF y desde las velocidades 1,2,3,se desactiva anticipadamente presionandoequalquier tecla (T) a exceptionde T3. El Delay se produce según elsiguito esquameta.1°velocidad/OFF=20minutos2°velocidad=15minutos3°velocidad=5minutos | Tecla intermitente | Función Delay Activa |
| T4 | Activa el motor a la tercera velocidad | Tecla encendida |
| T5 | Activa el motor a la velocidad intensiva temporizada en 5minutos. Al final de los 5minutos el aparato vuelve a la velocidadimplementada precedentemente. En el caso deactivacion desde aparato apagado al vencer los 5minutos elsystema vuela a la prima velocidad. | Tecla encendida |
| F | Presionado por 4segundos restablece la senalizacion dealarmafiltersignalandola con el parpadeo de tecla T1. Este procedimiento esejecutablesole con el motor apagado. | Tecla encendida | Señalá la alarmade saturation Filtros Antigrasa Metálicos y la necessities de lavarlos. La alarma entrenafuncióndespuésde100horaos de trabajo efectivo de la Campana |
| Tecla intermitente | Señalá, cuando estáactivada, la alarmade saturation Filtrato Antiolor al Carbono Activo quedebesersustituido;deben lavarse ademáslos filtres Antigrasa Metálicos. Laalarmade saturation Filtrato Antiolor al Carbono Activoentaurenvironfucto efctivo de la Campana (Activación ver parr. Filtrato antiolor) |
MANTENIMIENTO
Reset de la señal de alarma
- Apagar el motor de aspiración
- Apretar la tecla F durante 4 segundos, hasta que relampaguee la tecla T1
Limpieza de los filtros
- Se puede lavar en el lavavajillas cada 2 horas o con mayor frecuencia si se usa la campana intensamente.
- Quitar los filtros uno a la vez, empujándolos hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.
- Lavar los filtros sin doblarlos, dejando que se sequen bien antes de volver a montarlos (si la superficie de los filtros cambia de color, no influye en el correcto funcionamiento y eficacia de los filtros).
- Volver a colocarlos prestando atención a que las manillas queden hacia la parte exterior.
Sustitución filtro al carbón activo
No se puede lavar y no son regenerables, hay que sustituirlos cuando la tecla F parpadea o, por lo menos, cada 4 meses. La señalización de alarma se verifica solo cuando el motor de aspiración funciona.
Activación/Desactivación de la señal de alarma
- En las campanas en versión filtrante, la señalización de la alarma de saturación de los filtros se activa cuando se instala la campana o sucesivamente.
- Apagar las luces y el motor de aspiración.
- Desconectar la campana, quitando el cable de acometida, desenchufándola o quitando momentáneamente los plomos.
- Volver a conectar la campana presionando la tecla T2.
- Soltar la tecla, las teclas L, T2 y F se quedan encendidas.
- En el espacio de 3 segundos pulsar la tecla F hasta que parpadee:
- 2 parpadeos - Alarma saturación filtro antiolor al carbón ACTIVADO
- 1 relampagueo - Alarma saturación filtro antiolor al carbón DESACTIVADO
Reset de la señal de alarma
- Apaga el motor de aspiración.
- Apretar la tecla F durante 4 segundos, hasta que relampaguee la tecla T1.
Sustitución del filtro
- Quitar los filtros antigrasa metálicos.
- Sacar el filtro antiolor al carbón activado saturado desenganchándolo.
- Colocar el filtro nuevo enganchándolo en su sede.
- Volver a colocar los filtros metálicos antigrasa.
Sustitución de las lámparas. Focos halógenos de 20 W.
- Quitar la pieza metálica, a presión, que sujeta el cristal. Hacer palanca bajo el anillo, sujetándolo con una mano.
- Sacar el foco halógeno del casquillo.
- Sustituirlo por uno nuevo de características idénticas, teniendo cuidado de colocar correctamente los dos pernos en la sede del casquillo.
- Volver a colocar la pieza metálica a presión.
