BRUKSANVISNING HD 511 EX Plus Classic Kärcher

Avsedd användning.... 49

Miljöskydd 50

Tillbehör och reservdelar.... 50

Leveransens omfattning.... 50

Säkerhetsinstruktioner 50

Säkerhetsanordningar.... 50

Symboler på maskinen.... 50

Beskrivning av maskinen 50

Första start.... 51

Drift....51

Transport....52

Förvaring 52

Skötsel och service 52

Hjälp vid störningar 53

Garanti 53

Tekniska data 53

EU-försäkran om överensstämmelse.... 54

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Avsedd användning

Den här högtryckstvätten med högtrycksstråle är endast avsedd för rengöring av föremål, t.ex.:

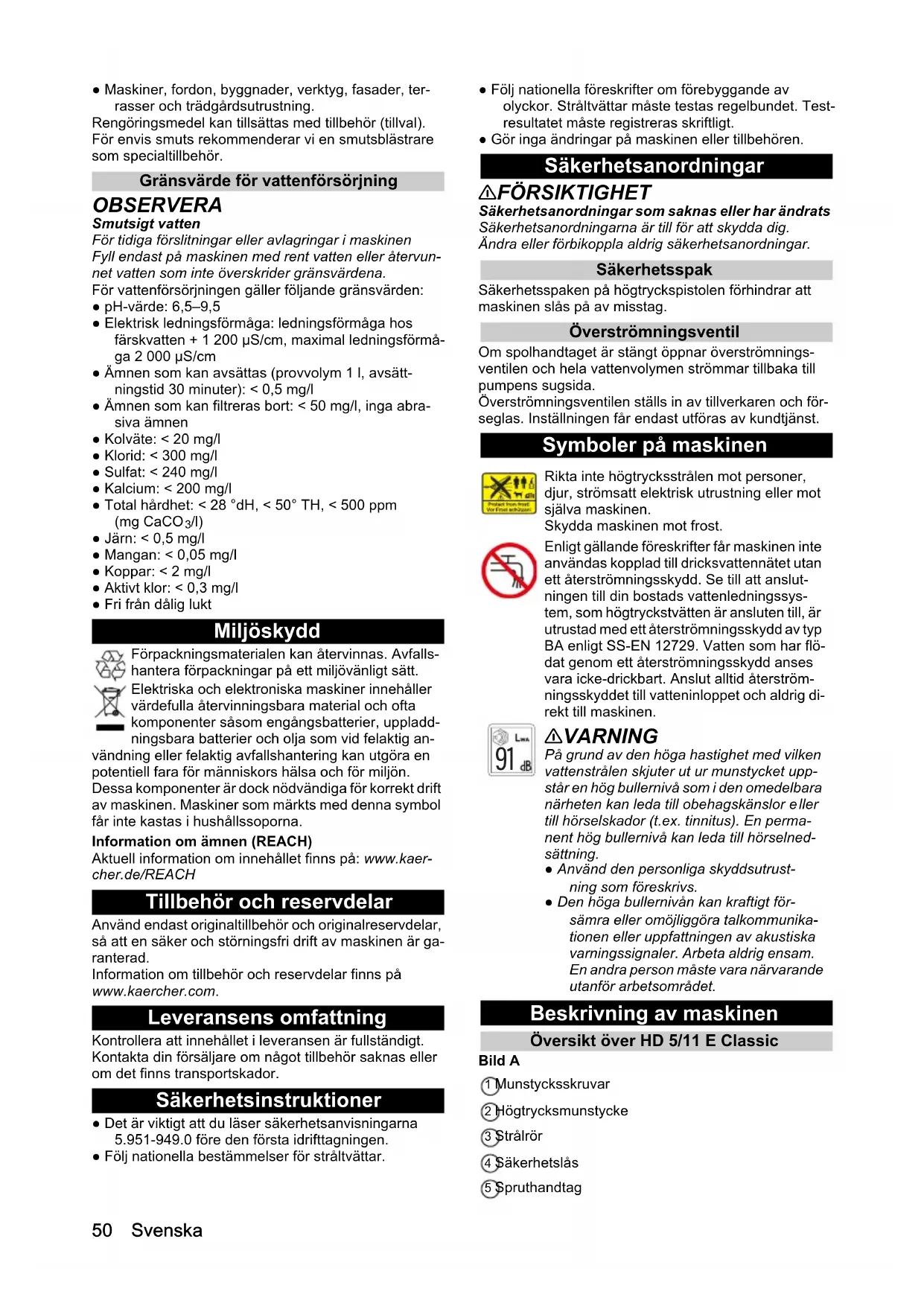

- Maskiner, fordon, byggnader, verktyg, fasader, terrasser och trädgårdsutrustning.

Rengöringsmedel kan tillsättas med tillbehör (tillval).

För envis smuts rekommenderar vi en smutsblästrare som specialtillbehör.

Gränsvärde för vattenförsörjning

OBSERVERA

Smutsigt vatten

För tidiga förslitningar eller avlagringar i maskinen

Fyll endast på maskinen med rent vatten eller återvunnet vatten som inte överskrider gränsvärdena.

För vattenförsörjningen gäller följande gränsvärden:

• pH-värde: 6,5–9,5
- Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 μS/cm, maximal ledningsförmåga 2 000 μS/cm
- Ämnen som kan avsättas (provvolym 1 l, avsättningstid 30 minuter): < 0,5 mg/l
- Ämnen som kan filtreras bort: < 50 mg/l, inga abrasiva ämnen
• Kolväte: < 20 mg/l
• Klorid: < 300 mg/l
• Sulfat: < 240 mg/l
- Kalcium: < 200 mg/l
- Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Järn: < 0,5 mg/l
• Mangan: < 0,05 mg/l
- Koppar: < 2 mg/l
• Aktivt klor: < 0,3 mg/l
- Fri från dålig lukt

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsinstruktioner

• Det är viktigt att du läser säkerhetsanvisningarna 5.951-949.0 före den första idrifttagningen.

• Följ nationella bestämmelser för stråltvättar.

• Följ nationella föreskrifter om förebyggande av olyckor. Stråltvättar måste testas regelbundet. Testresultatet måste registreras skriftligt.

• Gör inga ändringar på maskinen eller tillbehören.

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar.

Säkerhetsspak

Säkerhetsspaken på högtryckspistolen förhindrar att maskinen slås på av misstag.

Överströmningsventil

Om spolhandtaget är stängt öppnar överströmningsventilen och hela vattenvolymen strömmar tillbaka till pumpens sugsida.

Överströmningsventilen ställs in av tillverkaren och förseglas. Inställningen får endast utföras av kundtjänst.

Symboler på maskinen

Rikta inte högtrycksstrålen mot personer, djur, strömsatt elektrisk utrustning eller mot själva maskinen.

Skydda maskinen mot frost.

Enligt gällande föreskrifter får maskinen inte användas kopplad till dricksvattennätet utan ett återströmningsskydd. Se till att anslutningen till din bostads vattenledningssystem, som högtryckstvätten är ansluten till, är utrustad med ett återströmningsskydd av typ BA enligt SS-EN 12729. Vatten som har flödat genom ett återströmningsskydd anses vara icke-drickbart. Anslut alltid återströmningsskyddet till vatteninloppet och aldrig direkt till maskinen.

⚠️ WARNING

På grund av den höga hastighet med vilken vattenstrålen skjuter ut ur munstycket uppstår en hög bullernivå som i den omedelbara närheten kan leda till obehagskänslor eller till hörselskador (t.ex. tinnitus). En permanent hög bullernivå kan leda till hörselned-sättning.

• Använd den personliga skyddsutrustning som föreskrivs.
• Den höga bullernivån kan kraftigt försämra eller omöjliggöra talkommunikationen eller uppfattningen av akustiska varningssignaler. Arbeta aldrig ensam. En andra person måste vara närvarande utanför arbetsområdet.

Beskrivning av maskinen

Översikt över HD 5/11 E Classic

Bild A

① Munstycksskruvar
②Högtrycksmunstycke
③ Strålrör
4 Säkerhetslås
⑤ Spruthandtag

⑥ Avtryckare
⑦Högtrycksslang
⑧ Sprutkrok
⑨ Extra handtag
⑩ Kabelkrok
⑪ Vattenfilter
⑫ Koger för förvaring av strålrör (för långt strålrör)
⑬ Vatteninloppsanslutning
⑭ Vattenutlopp
⑮ Strömbrytare
⑯Handtag, upptill (utdraget)

Översikt över HD 5/11 EX Plus Classic

Bild B

① Munstycksskruvar
②Högtrycksmunstycke
③ Strålrör
4 Säkerhetslås
⑤ Spruthandtag
⑥ Avtryckare
⑦Högtrycksslang
⑧Handtag, upptill (utdraget)
⑨Extra handtag
⑩ Kabelkrok
⑪ Vattenfilter
⑫Koger för förvaring av strålrör (för långt strålrör)
⑬ Vatteninloppsanslutning
⑭ Vattenutlopp
⑮ Strömbrytare
⑯Handvev
⑰Strålrörshållare
18 Smutsbläster

Första start

⚠️FARA

Risk för personskador på grund av elstötar

Låt endast behörig yrkespersonal installera vattenförsörjning, elanslutningar och högtrycksnätet.

Färgkodning

- Kontrollelement för rengöringsprocessen är gula.

Packa upp

1. Kontrollera förpackningsinnehållet vid uppackningen.

2. Informera återförsäljaren vid transportskador.

Installera tillbehör

1. Sätt i körhandtaget i maskinen och sätt i skruvarna i handtaget.

Bild C

1. Installera munstycket med munstycksskruvarna på strålröret.
2. Anslut strålröret till spruthandtaget. Bild D
3. Skruva fast högtrycksslangen på spruthandtaget.
4. Endast HD 5/11 E Classic: Anslut högtrycksslangen till vattenutloppet.
5. Endast HD 5/11 EX Plus Classic: Stick in handveven i hålet på slangvindan och kontrollera att handveven sitter fast.

Bild E

Elanslutning

⚠️FARA

Risk för personskador på grund av elstötar

Anslut maskinen till elnätet med en stickkontakt. Permanent anslutning till elnätet är förbjuden. Stickkontakten används för att koppla bort maskinen från elnätet.

För anslutningsvärden, se typskylten eller tekniska data.

1. Rulla av nätkabeln och lägg den på marken.
2. Sätt i nätkontakten i uttaget.

Vattenanslutning

Ansluta till en vattenledning

⚠️ WARNING

Hälsorisk vid återflöde av förorenat vatten till dricksvattennätet.

Följ föreskrifterna från ditt vattenbolag.

1. Kontrollera matningstrycket, inmatningstemperaturen och inmatningsmängden från ledningsnätet. Se kapitlet Tekniska data för kraven.
2. Anslut återströmningsskyddet och vattenanslutningen till maskinen med en slang (minsta längd 7,5 m, minsta diameter 3/4"). Matningsslangen ingår inte i leveransen.
3. Öppna vatteninloppet.

Avluftning av maskinen

1. Öppna vatteninloppet.
2. Ta bort högtrycksmunstycket.
3. Sätt på maskinen.
4. Låt maskinen gå tills det utrinnande vattnet är fritt från luftbubblor.
5. Stäng av maskinen.
6. Montera högtrycksmunstycket.

Drift

⚠️FARA

Risk för explosion!

Spruta inte lättantändliga vätskor.

Om maskinen ska används i riskområden (t.ex. tankstationer) måste säkerhetsföreskrifterna på platsen följas.

Öppna/stänga spruthandtaget

1. Tryck tillbaka säkerhetsläset och tryck på avtrycka- ren.

Bild F

Spruthandtaget öppnas.

1. Släpp avtryckaren och tryck säkerhetslåset framåt. Spruthandtaget stängs.

Högtrycksdrift

Hänvisning

• Maskinen kan användas vertikalt.

• Maskinen är utrustad med en tryckbrytare. Motorn startar endast när spruthandtaget är öppet.

• Låt inte högtrycksslangen komma i kontakt med vassa kanter.

• På maskiner med slangvinda: Rulla av hela högtrycksslangen från slangvindan.
• Öppna vattenförsörjningen.
• Ställ strömbrytaren på "1".
• Öppna spruthandtagets säkerhetslås.
• Spruthandtaget öppnas.
• Rikta högtryckssprutan mot föremålet som ska rengöras och påbörja rengöringen.

Drift med rengöringsmedel

Hänvisning

En skumstrålrör (tillval) behövs för att arbeta med rengöringsmedel.

⚠️VARNING

Beakta säkerhetsinformationen för rengöringsmedel.

OBSERVERA

Felaktigt rengöringsmedel

Skador på maskinen och rengöringsobjekten

Använd endast rengöringsmedel som är tillåtna av KÄRCHER.

Observera de doseringsrekommendationer och anvisningar som medföljer rengöringsmedlet.

Var sparsam med rengöringsmedel för att skydda miljön.

Med KÄRCHER:s rengöringsmedel får du en problemfri drift. Kontakta oss för rådgivning eller för att beställa vår katalog eller våra informationsblad om rengöringsmedel.

1. Fyll på rengöringsmedlet i skumstrålrörets behållare. (Följ doseringsanvisningarna på rengöringsmedelsflaskan.)

Bild G

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).
2. Spola bort den upplösta smutsen med högtrycksstrålen.

Efter drift med rengöringsmedel

1. Spola skumstrålröret med rent vatten i ca 30 sekunder.

Byta munstycke

⚠️ FARA

Risk för personskador!

Stäng av maskinen innan du byter munstycke och aktivera inte handsprutan förrän maskinen är trycklös.

1 Säkra högtryckspistolen. För att göra detta trycker du säkerhetsspaken framåt.
2 Skruva loss munstycksskruvarna och ta bort munstycket.
3 Sätt på ett nytt munstycke.
4 Endast HD 5/11 EX Plus Classic: Skruva på smutsblästern och dra åt dem för hand.

Förvaring av smutsbläster

När maskinen stängs av reduceras vattentrycket, vilket kan minska högtryckssprutans sprutkraft och förbättra utrustningens livslängd.

1. Stäng spruthandtaget, maskinen avbryter driften.
2. Tryck säkerhetslåset framåt för att stänga spruthandtagets säkerhetslås.
3. Tryck tillbaka säkerhetslåset för att öppna spruthandtagets säkerhetslås.
4. Öppna spruthandtaget, maskinen tillkopplas igen.

Avsluta driften

1. Stäng av vattentillförseln.
2. Spruthandtaget öppnas.
3. Ställ strömbrytaren på "1" och låt maskinen gå i 5 till 10 sekunder.
4. Ställ strömbrytaren på "0".
5. Stäng spruthandtaget.
6. Dra ut strömförsörjningen från maskinen med torra händer.
7. Ta bort vatteninloppet.
8. Stäng spruthandtagets säkerhetsspak och tryck säkerhetslåset framåt.

Transport

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

1. Häng upp strålröret med spruthandtaget i krokarna.
2. Linda strömkabeln runt kabelkrokarna.

3. Utan slangvinda: Rulla ihop högtrycksslangen och häng den över kroken. Med slangvinda: Rulla upp högtrycksslangen på slangvindan.

4. När du transporterar maskinen i fordon måste den säkras så att den inte glider eller välter.

5. För korta transporter kan maskinen dras i teleskophandtaget. Bild I

6. När du går i trappor, håll i det extra handtaget och lyft maskinen. Bild J

Förvaring

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring. Förvara endast maskinen inomhus.

Frotskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara maskinen på en frostfri plats.

Om frostfri förvaring inte är möjlig:

1. Töm överflödigt vatten.
2. Pumpa vanligt frysskyddsmedel genom maskinen.
3. Låt maskinen gå i högst 1 minut tills pumpen och ledningarna är tomma.

Hänvisning

Använd vanligt, glykolbaserat frysskyddsmedel. Observera hanteringsinstruktionerna från tillverkaren av frostskyddsmedlet.

Skötsel och service

⚠️FARA

Starta maskinen av misstag

Risk för personskador, elstötar

Stäng omedelbart av maskinen och dra ur stickkontakten innan du utför arbete.

Hänvisning

Begagnad olja måste omhändertas och lämnas till en återvinningsstation. Begagnad olja ska alltid lämnas till en återvinningsstation. Att förorena miljön med begagnad olja är straffbart enligt lag.

Säkerhetsinspektion/underhållsavtal

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

Underhållsintervaller

Före användning

1. Kontrollera om anslutningskabeln är skadad och se till att kundtjänst eller en elektriker omedelbart byter ut en skadad kabel.
2. Kontrollera om högtrycksslangen är skadad och byt omedelbart ut en skadad högtrycksslang.
3. Kontrollera maskinens täthet. 3 droppar vatten per minut är tillåtna. Kontakta kundtjänst vid större läckage.

Varje vecka

1. Rengör vattenfiltret, se kapitlet Rengöra vattenfiltret.

Var 500:e drifttimme, minst en gång per år

Låt kundservice byta oljan.

Underhållsarbeten

Rengöra vattenfiltret

OBSERVERA

Skadat vattenfilter i vattenanslutningen

Skada på maskinen p.g.a. förorenat vatten Kontrollera att vattenfiltret inte är skadat innan du sätter in det i vattenanslutningen.

1. Dra ut vattenfiltret.
2. Rengör vattenfiltret under rinnande vatten.
3. Sätt tillbaka vattenfiltret i vattenanslutningen.

Hjälp vid störningar

⚠️FARA

Risk för skador om maskinen startar plötsligt och på grund av elektrisk stöt.

Stäng av maskinen före alla arbeten och dra ur nätkontakten.

Elkomponenter får bara kontrolleras och repareras av en auktoriserad kundtjänst.

Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel, om du är osäker eller om det uttryckligen anges.

Fel Åtgård
Maskinen startar inte	Kontrollera om strömkabeln är skadad.Kontrollera nätspänningen.Om maskinen överhettas:a Ställ strömbrytaren på "0".b Låt maskinen svalna i minst 15 minuter.c Ställ strömbrytaren på "1".Kontakta kundtjänst vid elfel.
Maskinen bygger inte upp tryck	Montera standardmunstycket (med specificerad storlek, se kapitlet Tekniska data).Rengör/byt ut högtrycksmunstycket.Avlufta maskinen (se kapitlet Avluftning av maskinen).Rengör vattenfiltret (se kapitlet Rengöra vattenfiltret).Rengör alla inloppsrör till pumpen.Kontrollera vattenförsörjningens volym (se kapitlet Tekniska data).
Pumpen otätUpp till 3 droppars vatten-utträde per minut är tillåtet.	Låt kundtjänst kontrollera maskinen vid större läckage.
Pumpen knackar Rengör vattenfiltret.Kontrollera om vattenförsörjningsledningarna läcker.Avlufta maskinen (se kapitlet Avluftning av maskinen).Kontakta kundtjänst vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller

tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

		HD 5/11 E Classic HD 5/11 EX Plus Classic
Elanslutning
Spänning V 220 - 240	220 - 240
Fas	~	1	1
Frekvens	Hz	50	50
Anslutningseffekt	kW	2,2	2,2
Kapslingsklass		IPX5HD 5/11 E Classic	IPX5HD 5/11 EX Plus Classic
Nätsäkring (trög) A 15 15
Förlängningskabel 30 m mm	2	2,5 2,5
Vattenanslutning
Tilloppstryck (max.) MPa (bar) 1,0 (10) 1,0 (10)
Tilloppstemperatur (max.) °C 40 40
Tilloppsmängd (min.) l/h (l/min) 720(10) 720 (12)
Insugningshöjd (max.)	m	1,0 1,0
Effektdata maskin
Standardmunstyckets munstycksstorlek		036	036
Transportmängd, vatten	l/h (l/min) 500 (8,4)		500 (8,4)
Drifttryck	MPa (bar) 11 (110)		11 (110)
Driftsövertryck (max.)	MPa (bar) 16 (160)		16 (160)
Spolhandtagets rekylkraft	N	20,4	20,4
Mått och vikter
Vikt (utan tillbehör)	kg	18 21
Längd x bredd x höjd mm	350 x 330 x 880	350 x 330 x 880
Fastställda värden enligt EN 60335-2-79
Hand-arm-vibrationsvärde spolhandtag	m/s^2	2,27	2,27
Osäkerhet K	m/s^2	1,5 1,5
Ljudtrycksnivå L_pA	dB(A)	76 76
Osäkerhet K_pA	dB(A)	2,5 2,5
Ljudeffektsnivå L_WA + Osäkerhet K_WA	dB(A)	91 91

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.520-xxx

Gällande EU-direktiv

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

EN IEC 63000:2018

EN 62233: 2008

Tillämpad metod för utvärdering av överensstämmelse

2000/14/EG: Bilaga V

Ljudeffektnivå dB(A)

HD 5/11 Classic

Uppmätt: 89,8

Garanterad: 92

HD 5/11 EX Plus Classic

Uppmätt: 91,3

Garanterad: 93

Undertecknarna agerar på uppdrag av och med ledningens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
