BRUKSANVISNING EABH16DF9W DAIKIN

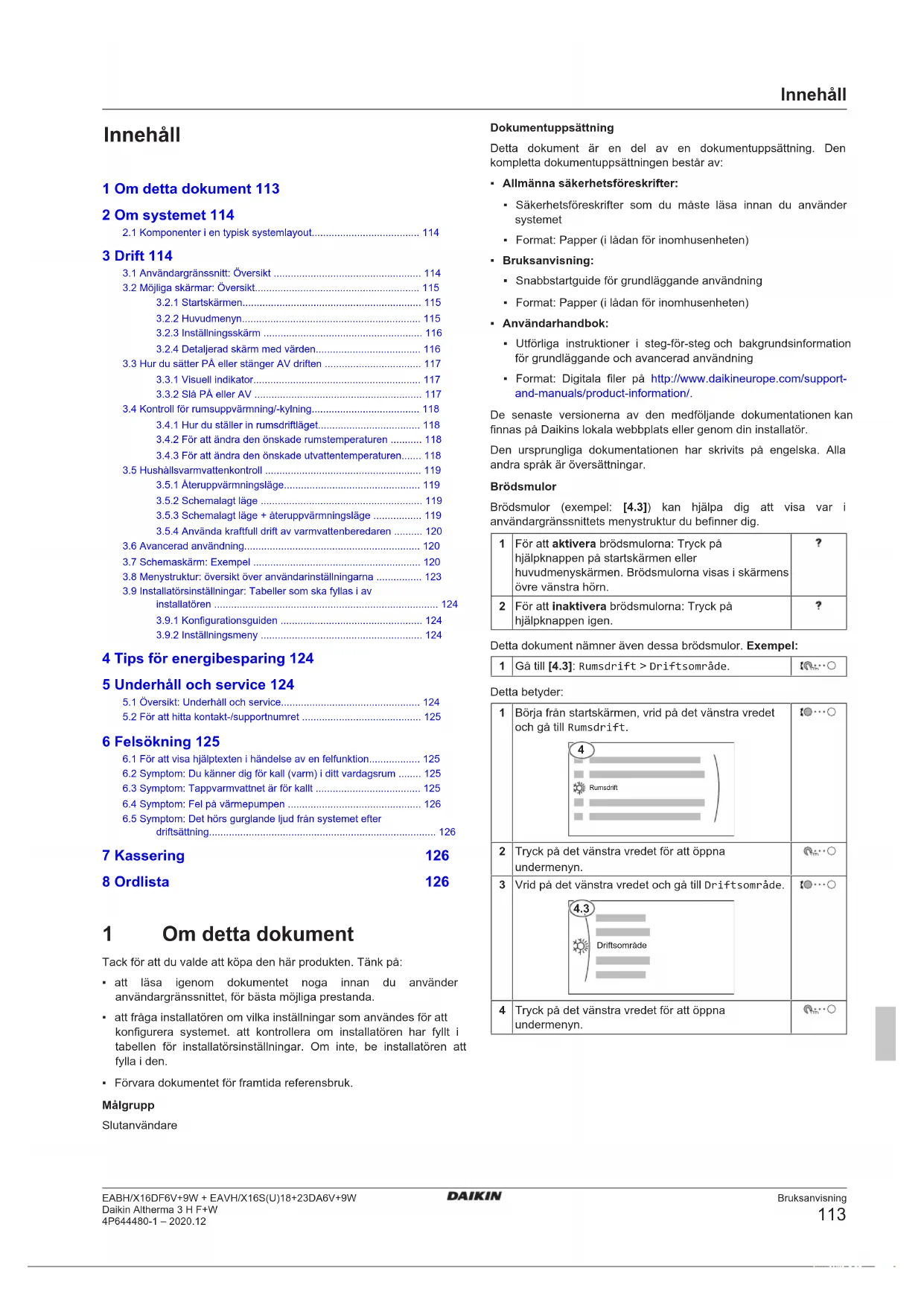

• 3 Drift 114 3.1 Användargränssnitt: Översikt p. 1143
• .2 Möjliga skärmar: Översikt p. 1153
• .2.1 Startskärmen p. 1153
• .2.2 Huvudmenyn p. 1153
• .2.3 Inställningsskärm p. 1163
• .2.4 Detaljerad skärm med värden p. 1163
• .3 Hur du sätter PÅ eller stänger AV driften p. 1173
• .3.1 Visuell indikator p. 1173
• .3.2 Slå PÅ eller AV p. 1173
• .4 Kontroll för rumsuppvärmning/-kylning p. 1183
• .4.1 Hur du ställer in rumsdriftläget p. 1183
• .4.2 För att ändra den önskade rumstemperaturen p. 1183
• .4.3 För att ändra den önskade utvattentemperaturen p. 1183
• .5 Hushållsvarmvattenkontroll p. 1193
• .5.1 Återuppvärmningsläge p. 1193
• .5.2 Schemalagt läge p. 1193
• .5.3 Schemalagt läge + återuppvärmningsläge p. 1193
• .5.4 Använda kraftfull drift av varmvattenberedaren p. 1203
• .6 Avancerad användning p. 1203
• .7 Schemaskärm: Exempel p. 1203
• .8 Menystruktur: översikt över användarinställningarna p. 1233
• .9 Installatörsinställningar: Tabeller som ska fyllas i avinstallatören p. 1243
• .9.1 Konfigurationsguiden p. 1243
• .9.2 Inställningsmeny p. 124
• 4 Tips för energibesparing 124 5 Underhåll och service 124 5.1 Översikt: Underhåll och service p. 1245
• .2 För att hitta kontakt-/supportnumret p. 125
• 6 Felsökning 125 6.1 För att visa hjälptexten i händelse av en felfunktion p. 1256
• .2 Symptom: Du känner dig för kall (varm) i ditt vardagsrum p. 1256
• .3 Symptom: Tappvarmvattnet är för kallt p. 1256
• .4 Symptom: Fel på värmepumpen p. 1266
• .5 Symptom: Det hörs gurglande ljud från systemet efterdriftsättning 7 Kassering 126 8 Ordlista 126 1 Om detta dokument Tack för att du valde att köpa den här produkten. Tänk på: p. 126

• att läsa igenom dokumentet noga innan du använder användargränssnittet, för bästa möjliga prestanda.

• att fråga installatören om vilka inställningar som användes för att konfigurera systemet. att kontrollera om installatören har fyllt i tabellen för installatörsinställningar. Om inte, be installatören att fylla i den.

• Förvara dokumentet för framtida referensbruk. Målgrupp Slutanvändare Dokumentuppsättning Detta dokument är en del av en dokumentuppsättning. Den kompletta dokumentuppsättningen består av:

• Allmänna säkerhetsföreskrifter:

• Säkerhetsföreskrifter som du måste läsa innan du använder systemet

• Format: Papper (i lådan för inomhusenheten)

• Snabbstartguide för grundläggande användning

• Format: Papper (i lådan för inomhusenheten)

• Utförliga instruktioner i steg-för-steg och bakgrundsinformation för grundläggande och avancerad användning

• Format: Digitala filer på http://www.daikineurope.com/support- and-manuals/product-information/. De senaste versionerna av den medföljande dokumentationen kan finnas på Daikins lokala webbplats eller genom din installatör. Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är översättningar. Brödsmulor Brödsmulor (exempel: [4.3]) kan hjälpa dig att visa var i användargränssnittets menystruktur du befinner dig. 1 För att aktivera brödsmulorna: Tryck på hjälpknappen på startskärmen eller huvudmenyskärmen. Brödsmulorna visas i skärmens övre vänstra hörn. 2 För att inaktivera brödsmulorna: Tryck på hjälpknappen igen. Detta dokument nämner även dessa brödsmulor. Exempel: 1 Gå till [4.3]: Rumsdrift > Driftsområde. Detta betyder: 1 Börja från startskärmen, vrid på det vänstra vredet och gå till Rumsdrift.

Rumsdrift 2 Tryck på det vänstra vredet för att öppna undermenyn. 3 Vrid på det vänstra vredet och gå till Driftsområde. Driftsområde

4 Tryck på det vänstra vredet för att öppna undermenyn.2 Om systemet Bruksanvisning

• Värma upp ett utrymme

• Kyla ner ett utrymme (om en värme-/kylpumpsmodell har installerats)

• Producera tappvarmvatten (om en varmvattenberedare har installerats)

A Primärt område. Exempel: Vardagsrum. B Extra område. Exempel: Sovrum. C Tekniskt rum. Exempel: Garage. a Värmepump för utomhusenheten b Värmepump för inomhusenheten c Tappvarmvattenberedare (DHW) d Inomhusenhetens användargränssnitt e Användargränssnitt används som rumstermostat f Golvvärme g Radiatorer, värmepumpskonvektorer eller fläktkonvektorer INFORMATION Inomhusenheten och varmvattentanken (om sådan installerats) kan placeras separat eller byggas in beroende på typ av inomhusenhet. 3 Drift

3.1 Användargränssnitt: Översikt

Användargränssnittet har följande komponenter:

a Statusindikator b LCD-skärm c Vred och knappar

a Statusindikator b LCD-skärm c Vred och knappar Statusindikator Statusindikatorns LED-lampor tänds eller blinkar för att visa enhetens driftläge. LED-lampa Läge Beskrivning Blinkar blått Vänteläge Enheten är inte i bruk. Fast blått sken Drift Enheten är i bruk. Blinkar rött Felfunktion En felfunktion uppstod. Se "6.1För att visa hjälptexten i händelse av en felfunktion"[4125] för mer information. LCD-skärm LCD-skärmen har ett viloläge. Efter 15 minuters inaktivitet i användargränssnittet slocknar skärmen. Ett tryck på valfri knapp eller ett vrid på något av vreden väcker skärmen igen. Vred och knappar Du använder vred och knappar:

• För att navigera på skärmarna, i menyerna och inställningarna på LCD-skärmen

• För att ställa in värden a b c d e Artikel Beskrivning a Vänster vred LCD-skärmen visar en båge på skärmens vänstra sida när du kan använda det vänstra vredet.

• : Vrid och tryck sedan på det vänstra vredet. Navigera i menystrukturen.

• : Vrid på det vänstra vredet. Välj ett menyalternativ.

• : Tryck på det vänstra vredet. Bekräfta ditt val eller gå till en undermeny. b Tillbaka- knapp : Tryck för att gå tillbaka 1 steg i menystrukturen. c Hem-knapp : Tryck för att gå tillbaka till startskärmen. d Hjälp- knapp : Tryck för att visa hjälptext relaterad till den aktuella sidan (om sådan finns). e Höger vred LCD-skärmen visar en båge på skärmens högra sida när du kan använda det högra vredet.

• : Vrid och tryck sedan på det högra vredet. Ändra ett värde eller en inställning som visas på skärmens högra sida.

• : Vrid på det högra vredet. Navigera genom de möjliga värdena och inställningarna.

• : Tryck på det högra vredet. Bekräfta ditt val och gå till nästa menypost.3 Drift Bruksanvisning

3.2 Möjliga skärmar: Översikt

De vanligaste skärmarna är följande:

a Startskärmen b Huvudmenyn c Skärmar på lägre nivå: c1: Inställningsskärm c2: Detaljerad skärm med värden c3: Skärm med väderberoende kurva c4: Skärm med schema

Tryck på knappen för att gå tillbaka till startskärmen. Du ser en översikt om enhetens konfigurering samt rums- och börvärdestemperaturer. Endast de symboler som är aktuella för din konfigurering visas på startskärmen.

Möjliga åtgärder på den här skärmen Gå igenom huvudmenyns lista. Gå till huvudmenyskärmen. Aktivera/inaktivera länkstigar. Artikel Beskrivning

Temperaturerna visas i cirklar. Om cirkeln är grå är den relaterade funktionen (exempelvis rumsuppvärmning) för tillfället inte aktiv. Utomhusen het

: Tyst läge aktivt a3 Uppmätt rumstemperatur Artikel Beskrivning Inomhusen het/ varmvatten beredare

• : Golvplacerad inomhusenhet med inbyggd tank

• : Väggmonterad inomhusenhet med separat tank

• : Väggmonterad inomhusenhet b2 Vattentryck Rumsdriftlä

• : Uppvärmning Desinfektio n/Kraftfull

• : Desinfektionsläge aktivt

• : Kraftfull drift aktiv Datum/tid e Aktuellt datum och tid Semester f : Semesterläge aktivt Primärt område

g1 Typ av värmegivare:

• : Radiator g2 Inställningsläge för framledningstemperatur g3 Typ av rumstermostat:

• : Daikin-användargränssnitt använt som rumstermostat

• Dold: Utvattentemperaturkontroll g4 Uppmätt rumstemperatur Extrazon

h1 Typ av värmegivare:

• : Radiator h2 Inställningsläge för framledningstemperatur h3 Typ av rumstermostat:

• Dold: Utvattentemperaturkontroll Varmvatten beredare

: Varmvattenberedare i2 Uppmätt tanktemperatur Felfunktion j eller : En felfunktion inträffade Se "6.1För att visa hjälptexten i händelse av en felfunktion"[4125] för mer information.

Börja på startskärmen och tryck på ( ) eller vrid på ( ) den vänstra ratten för att öppna skärmen med huvudmenyn. Från huvudmenyn kan du komma åt olika börvärdesskärmar och undermenyer.3 Drift Bruksanvisning

Klimat 1Klimat 2 Rum Larm Rumsdrift a Vald undermeny Möjliga åtgärder på den här skärmen Gå igenom listan. Öppna undermenyn. Aktivera/inaktivera brödsmulor. Undermeny Beskrivning [0] eller Larm Begränsning: Visas endast om en felfunktion inträffar. Se "6.1För att visa hjälptexten i händelse av en felfunktion"[4125] för mer information. [1] Rum Begränsning: Visas endast om en rumstermostat är ansluten till inomhusenheten. Ställer in rumstemperaturen. [2] Klimat 1 Visar aktuell symbol för din huvudzons givartyp. Ställer in framledningstemperaturen för huvudzonen. [3] Klimat 2 Begränsning: Visas endast om det finns två zoner för framledningstemperatur. Visar aktuell symbol för din extrazons givartyp. Ställer in framledningstemperaturen för extrazonen (om sådan finns). [4] Rumsdrift Visar aktuell symbol för din enhet. Placerar enheten i uppvärmningsläge eller kylningsläge. Du kan inte ändra läge på modeller som endast har uppvärmningsfunktion. [5] Varmvattenberedare Begränsning: Visas endast om det finns en varmvattenberedare. Ställer in varmvattenberedarens tanktemperatur. [7] Användarinställnin gar Ger tillgång till inställningar som t.ex. semesterläge och tyst läge. [8] Information Visar data och information om inomhusenheten. [9] Installatörsinstäl lningar Begränsning: Endast för installatören. Ger tillgång till avancerade inställningar. [A] Driftsättning Begränsning: Endast för installatören. Utför tester och underhåll. [B] Behörighetsnivå Byter profil för den aktiva användaren. [C] Drift Startar eller stänger av uppvärmnings-/kylningsfunktion och varmvattenberedning.

3.2.3 Inställningsskärm

Inställningsskärmen visas för skärmar som beskriver systemkomponenter som behöver ett inställningsvärde. Exempel [1] Rumstemperaturskärm

Rum [2] Huvudzonsskärm

Varmvattenberedare Förklaring

Möjliga åtgärder på den här skärmen Gå igenom undermenyns lista. Gå till undermenyn. Justera och tillämpa önskad temperatur automatiskt. Artikel Beskrivning Lägsta temperaturgräns a1 Fastställd av enheten a2 Begränsad av installatören Högsta temperaturgräns b1 Fastställd av enheten b2 Begränsad av installatören Aktuell temperatur c Mäts av enheten Önskad temperatur d Vrid på det högra vredet för att öka/sänka. Undermeny e Vrid eller tryck på det vänstra vredet för att gå till undermenyn.

3.2.4 Detaljerad skärm med värden

Minut a Inställningar b Värden c Vald inställning och värde3 Drift Bruksanvisning

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Möjliga åtgärder på den här skärmen Gå igenom listan över inställningar. Ändra värdet. Gå till nästa inställning. Bekräfta ändringar och fortsätt.

3.3 Hur du sätter PÅ eller stänger AV

Vissa av enhetens funktioner kan aktiveras eller inaktiveras separat. Om en funktion är inaktiverad blir motsvarande temperaturikon på startskärmen gråtonad. Rumstemperaturkontroll

c Rumsuppvärmnings-/kyldrift PÅ d Rumsuppvärmnings-/kyldrift AV Värmedrift i beredaren

e Värmedrift i beredaren PÅ f Värmedrift i beredaren AV

C.1 2 Ställ in driften på På eller Av. Rumsuppvärmning/-kylning NOTERING Rumsfrostskydd. Även om du stänger AV värme-/kyldrift i rum ([C.2]: Drift > Rumsdrift) kan rumsfrostskyddet – om det har aktiverats – fortfarande aktiveras. Skyddet garanteras däremot INTE för styrning av framledningstemperatur och extern rumstermostat. NOTERING Skydd mot frysta rör. Även om du stänger AV värme-/ kyldrift i rum ([C.2]: Drift > Rumsdrift) kommer skydd mot frysta rör – om det har aktiverats – förbli aktivt. 1 Gå till [C.2]: Drift > Rumsdrift. DriftRumsdriftVarmvattenberedare

Rum C.2 2 Ställ in driften på På eller Av. Värmedrift i beredaren NOTERING Desinfektionsläget. Även om du stänger AV värmedriften ([C.3]: Drift > Varmvattenberedare), kommer fortfarande desinfektionsläget att vara aktivt. Om du däremot stänger AV den när desinfektionsfunktionen körs inträffar ett AH-fel. 1 Gå till [C.3]: Drift > Varmvattenberedare. DriftVarmvattenberedare

Rumsdrift C.3 2 Ställ in driften på På eller Av.3 Drift Bruksanvisning

3.4 Kontroll för rumsuppvärmning/-

3.4.1 Hur du ställer in rumsdriftläget

Om rumsdriftlägena Din enhet kan vara en uppvärmnings- eller uppvärmnings-/ kylningsmodell:

• Om din enhet är en uppvärmningsmodell kan den värma upp ett utrymme.

• Om din enhet är en uppvärmnings-/kylningsmodell kan den både värma upp och kyla ner ett utrymme. Du måste beordra systemet vilket driftläge som ska användas. För att beordra systemet vilken rumsdrift som ska användas kan du: Du kan... Plats Kontrollera vilket driftläge som för närvarande används. Startskärmen Ställ in läget för rumsdrift permanent. Huvudmenyn Begränsa automatisk växling efter ett månatligt schema. Hur du ställer in rumsdriftläget 1 Gå till [4.1]: Rumsdrift > Driftläge 2 Välj ett av följande alternativ:

• Uppvärmning: Endast uppvärmningsläge

• Kylning: Endast kylningsläge

• Automatisk: Driftläget ändras automatiskt mellan uppvärmning och kylning baserat på utomhustemperaturen. Begränsat per månad enligt Driftlägesschema [4.2]. För att begränsa automatisk växling efter ett schema Villkor: Du ställde in rumsdriftsläget på Automatisk. 1 Gå till [4.2]: Rumsdrift > Driftlägesschema. 2 Välj en månad. 3 Välj ett alternativ för respektive månad:

• Värme och kyldrift: Inte begränsat

• Endast värmedrift: Begränsat

• Endast kyldrift: Begränsat 4 Bekräfta ändringarna.

3.4.2 För att ändra den önskade

rumstemperaturen Vid reglering av rumstemperaturen kan du använda inställningsskärmen för rumstemperatur för att avläsa och justera den önskade rumstemperaturen. 1 Gå till [1]: Rum. Rum

a b Rum a Verklig rumstemperatur b Önskad rumstemperatur Om schemaläggning är aktiverad efter ändring av önskad rumstemperatur

• Temperaturen förblir densamma så länge det inte finns någon schemalagd åtgärd.

• Den önskade rumstemperaturen återställs till sitt schemalagda värde när en schemalagd åtgärd inträffar. Du kan undvika schemalagt beteende genom att (tillfälligt) stänga av schemaläggning. Hur du sätter på eller stänger av schemaläggning för rumstemperatur 1 Gå till [1.1]: Rum > Scheman. 2 Välj Nej.

3.4.3 För att ändra den önskade

utvattentemperaturen INFORMATION Utvattnet är det vatten som flödar till värmegivarna. Den önskade utvattentemperaturen ställs in av din installatör efter typen av värmegivare. Justera bara utvattentemperaturens inställningar vid problem. Du kan använda skärmen för inställningsläge för framledningstemperatur för att avläsa och justera den önskade framledningstemperaturen. 1 Gå till [2]: Klimat 1 eller [3]: Klimat 2. Klimat 1

3.5 Hushållsvarmvattenkontroll

3.5.1 Återuppvärmningsläge

Iåteruppvärmningsläget kommer varmvattenberedaren kontinuerligt att värmas upp till den temperatur som visas på startskärmen (t.ex: 50°C) när temperaturen sjunker under ett visst värde.

Temperatur i varmvattenberedarenstank t Tid INFORMATION Risk för bristande kapacitet för rumsuppvärmning om varmvattenberedaren saknar elpatron: Om varmvattenberedaren värms upp ofta eller rumsuppvärmning/-kylning sker under lång tid kommer ett avbrott att ske när du väljer följande: Varmvattenberedare > Uppvärmningslogik > End. återvärm.. INFORMATION Om varmvattentanken står i läge återuppvärmning finns det stor risk för försämrad kapacitet/komfort. Om återuppvärmning sker ofta blir det längre avbrott i kapacitet/komfort vid rumsuppvärmning/kylning.

3.5.2 Schemalagt läge

I det schemalagda läget kommer varmvattenberedarens tank att producera varmvatten enligt ett schema. Bästa tiden för att låta tanken producera varmvatten är på natten eftersom behovet av rumsuppvärmning då är lägre. Exempel:

Temperatur i varmvattenberedarenstank t Tid

• Till en början är varmvattenberedartemperaturen den samma som varmvattnets temperatur som flödar till varmvattenberedaren (t.ex.: 15°C).

• Kl 00:00 är varmvattenberedaren inställd för att värma upp vattnet till ett förinställt värde (t.ex.: Komfort = 60°C).

• På morgonen använder du varmvattnet och varmvattenberedarens temperatur sänks.

• Kl 14:00 är varmvattenberedaren inställd för att värma upp vattnet till ett förinställt värde (t.ex.: Ekonomi = 50°C). Det finns nu varmvatten igen.

• På eftermiddagen och kvällen använder du varmvattnet igen och varmvattenberedarens temperatur sänks igen.

• Kl. 00:00 nästa dag upprepas cykeln.

3.5.3 Schemalagt läge + återuppvärmningsläge

I schemalagt läge + återuppvärmningsläge är styrningen av varmvattenberedaren densamma som i schemalagt läge. Men när varmvattenberedarens temperatur sjunker under ett förinställt värde (=återuppvärmningstemperatur – hysteresvärde, till exempel: 35°C), värms varmvattenberedaren upp tills börvärdet för återuppvärmningen uppnås (till exempel: 45°C). På så vis finns alltid en viss minimimängd av tappvarmvatten tillgängligt. Exempel:

Hushållsvarmvattentanktemperatur t Tid3 Drift Bruksanvisning

3.5.4 Använda kraftfull drift av

varmvattenberedaren Om kraftfull drift Kraftfull drift (värmepump + elpatron i 30 minuter) gör det möjligt att värma upp beredaren med hjälp av reservvärmare eller elpatron. Använd detta läge under dagar då det går åt mer varmvatten än normalt. Hur du kontrollerar om kraftfull drift är aktiv Om visas på startskärmen är kraftfull drift aktiv. Aktivera eller inaktivera Kraftfull drift (värmepump + elpatron i 30 minuter) på följande sätt: 1 Gå till [5.1]: Varmvattenberedare > Kraftfull drift (värmepump + elpatron i 30 minuter) 2 Placera kraftfull drift i läge Av eller På. Användningsexempel: Du behöver mer varmvatten omedelbart Du befinner dig i följande situation:

• Du har redan använt det mesta av ditt varmvatten.

• Du kan inte vänta tills nästa schemalagda åtgärd för att värma upp varmvattenberedaren. Då kan du aktivera kraftfull drift. Varmvattenberedare börjar värma upp vattnet till Komfort-temperaturen. INFORMATION När kraftfull drift är aktiv är risken för problemen med försämrad kapacitet/komfort vid rumsuppvärmning/kylning stor. Om en större mängd varmvatten används kan det inträffa att det blir längre avbrott i kapacitet/komfort vid rumsuppvärmning/kylning.

3.6 Avancerad användning

Mängden av information du kan avläsa och redigera i menystrukturen beror på din användarbehörighetsnivå:

• Slutanvändare: Standardläge

• Avancerad slutanvändare: Du kan avläsa och redigera mer information För att ändra användarbehörighetsnivå Du kan ändra användarbehörighetsnivån på följande sätt: 1 Gå till [B]: Behörighetsnivå. Behörighetsnivå

2 Ange gällande pinkod för användarbehörighetsnivån. —

• Bläddra igenom listan med siffror och ändra den valda siffran.

• Flytta markören från vänster till höger.

• Bekräfta pinkoden och fortsätt. PIN-kod för användare PIN-koden för Slutanvändare är 0000.

Slutanvändare PIN-kod för avancerad användare PIN-koden för Avancerad slutanvändare är 1234. Nu visas fler menyposter för användaren.

Avancerad slutanvändare

3.7 Schemaskärm: Exempel

Det här exemplet visar hur ett rumstemperaturschema ställs in för uppvärmning av huvudzonen. INFORMATION Procedurerna för att ställa in andra scheman är likartade. Ställa in ett schema: översikt Exempel: Du vill programmera följande schema: mån lör ons fre tor tis sön Användardef. 1 Nödvändigt: Rumstemperaturschemat är endast tillgängligt om rumstermostatkontrollen är aktiv. Om framledningsvattentemperaturens kontroll är aktiv kan du programmera huvudzonens schema istället. 1 Gå till schemat. 2 (valfritt) Rensa innehållet för hela veckans schema eller innehållet för ett valt dagschema. 3 Programmera schemat för måndag. 4 Kopiera schemat till de andra veckodagarna. 5 Programmera schemat för lördag och kopiera det till söndag. 6 Ge schemat ett namn. För att gå till schemat 1 Gå till [1.1]: Rum > Scheman. 2 Ställ in schemaläggningen på Ja. 3 Gå till [1.2]: Rum > Schema värme. Rensa innehållet för veckans schema 1 Välj det aktuella schemats namn. mån lör ons fre tor tis sön Användardef. 1 2 Välj Radera. RaderaDöpa om Välj 3 Välj OK för att bekräfta.3 Drift Bruksanvisning

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 Rensa innehållet för ett dagschema 1 Välj den dag du vill rensa innehållet för. Till exempel fredag mån lör ons fre tor tis sön Användardef. 1

2 Välj Radera. RaderaRedigeraKopiera 3 Välj OK för att bekräfta. För att programmera schemat för måndag 1 Välj måndag. mån lör ons fre tor tis sön Användardef. 1 2 Välj Redigera. RaderaRedigeraKopiera 3 Använd det vänstra vredet för att välja en post och redigera posten med det högra vredet. Du kan programmera upp till 6 åtgärder per dag. I stapeln har en hög temperatur en mörkare färg än en låg temperatur.

mån Obs: För att rensa en åtgärd ställer du in dess tid till tiden för föregående åtgärd. 4 Bekräfta ändringarna. Resultat: Schemat för måndag är bestämt. Värdet för den senaste åtgärden är giltigt tills nästa programmerade åtgärd. I detta exempel är måndag den första dagen du programmerade. Den senast programmerade åtgärden är däremot giltig fram till den första åtgärden nästa måndag. För att kopiera schemat till de andra veckodagarna 1 Välj måndag. mån lör ons fre tor tis sön Användardef. 1 2 Välj Kopiera. RaderaRedigeraKopiera Resultat: Bredvid den kopierade dagen visas "C". 3 Välj tisdag. mån lör ons fre tor tis sön Användardef. 1

4 Välj Klistra in. RaderaRedigeraKopieraKlistra in Resultat: mån lör ons fre tor tis sön Användardef. 1

5 Upprepa denna åtgärd för alla övriga veckodagar. mån lör ons fre tor tis sön Användardef. 1

För att programmera schemat för lördag och kopiera det till söndag 1 Välj lördag. 2 Välj Redigera. 3 Använd det vänstra vredet för att välja en post och redigera posten med det högra vredet.

lör 4 Bekräfta ändringarna. 5 Välj lördag. 6 Välj Kopiera.3 Drift Bruksanvisning

För att döpa om schemat 1 Välj det aktuella schemats namn. mån lör ons fre tor tis sön Användardef. 1 2 Välj Döpa om. Radera Döpa om Välj 3 (alternativ) För att radera namnet för aktuellt schema, söker du genom teckenlistan tills ← visas, tryck sedan för att ta bort föregående tecken. Upprepa för varje tecken i namnet på schemat. 4 Bläddra igenom teckenlistan och bekräfta det valda tecknet för att namnge aktuellt schema. Namnet på schemat kan innehålla upp till 15tecken. 5 Bekräfta det nya namnet. INFORMATION Alla scheman kan inte döpas om.3 Drift Bruksanvisning

3.8 Menystruktur: översikt över användarinställningarna

[1] Rum Kalibrering inomhusgivare Framledningstemperaturer Frostskydd Schema kylning Schema värme Scheman [2] Klimat 1 Scheman Schema värme Temperaturkontroll Schema kylning Kurva för väderberoende uppvärmning Kurva för väderberoende kylning [3] Klimat 2 Scheman Schema värme Temperaturkontroll Schema kylning Kurva för väderberoende uppvärmning Kurva för väderberoende kylning [4] Rumsdrift Driftläge Driftlägesschema [5] Varmvattenberedare Kraftfull drift (värmepump + elpatron i 30 minuter) Temperatur komfortlagring Temperatur ekonomilagring Temperatur återvärmning Scheman [7] Användarinställningar Språk Tid/datum Semester Tyst Elpris Gaspris [8] Information Energidata Felhistorik Tel.nr. återförsäljare Givare Ställdon Driftlägen

Inställningsskärm (*) Gäller endast för reversibla modeller eller för modeller för endast uppvärmning+konverteringssats INFORMATION Inställningarna kommer att vara synliga/dolda beroende på de valda installatörsinställningarna och typen av enhet.4 Tips för energibesparing Bruksanvisning

3.9 Installatörsinställningar: Tabeller

3.9.2 Inställningsmeny

Inställning Fyll i... Klimat 1 Termostat typ [2.A] Klimat 2 (om tillämpligt) Termostat typ [3.A] Information Tel.nr. återförsäljare [8.3] 4 Tips för energibesparing Tips om rumstemperaturen

• Se till att ALDRIG ställa in önskad rumstemperatur för högt (i uppvärmningsläge) eller för lågt (i kylläge) utan ENDAST efter dina aktuella behov. Varje grad som sparas kan spara upp till 6% av uppvärmnings-/kylningskostnaderna.

• Öka/minska INTE den önskade rumstemperaturen för att snabba på uppvärmningen/nedkylningen av rummet. Rummet kommer INTE att värmas upp/kylas ner snabbare.

• När din systemlayout innehåller långsamma värmegivare (t.ex. golvvärme), undvik stora fluktuationer av den önskade rumstemperaturen och låt INTE rumstemperaturen sjunka för lågt/ stiga för högt. Det kommer att kräva mer tid och energi för att värma upp/kyla ner rummet igen.

• Använd ett veckoschema för dina vanliga rumsuppvärmnings- eller kylningsbehov. Om det är nödvändigt, kan du lätt avvika från schemat:

• För kortare perioder: Du kan åsidosätta den schemalagda rumstemperaturen fram tills nästa schemalagda åtgärd. Exempel: När du har en fest eller när du går hemifrån ett par timmar.

• För längre perioder: Du kan använda semesterläget. Råd om varmvattenberedaren

• Använd ett veckoschema för dina vanliga varmvattenbehov (endast i schemalagt läge).

• Ställ in så att varmvattenberedaren värms upp till ett förinställt värde (Komfort = högre varmvattenberedartemperatur) under natten, eftersom uppvärmningsbehovet är mindre.

• Om det inte är tillräckligt att värma upp varmvattenberedaren en gång om natten, kan du ställa så att varmvattenberedaren värms upp igen till ett förinställt värde (Ekonomi = lägre varmvattenberedartemperatur) under dagen.

• Se till att den önskade varmvattenberedartemperaturen INTE är för hög. Exempel: Sänk varmvattenberedartemperaturen, efter installationen, dagligen med 1°C och kontrollera om du fortfarande ha tillräckligt med varmvatten.

• Ställ in sp att tappvarmvattenpumpen endast sätts PÅ under tidpunkter på dagen då omedelbart varmvatten är nödvändigt. Exempel: På morgonen och kvällen. 5 Underhåll och service

5.1 Översikt: Underhåll och service

Installatören måste utföra underhåll varje år. Du finner kontakt-/ supportnumret via användargränssnittet. Som slutanvändare måste du:

• Håll området omkring enheten rent.

• Hålla användargränssnittet rent med en mjuk och fuktig trasa. INTE använda några rengöringsmedel.

• Kontrollera regelbundet att vattentrycket är över 1bar. Köldmedium Den här produkten innehåller fluorerade växthusgaser. Låt INTE gaserna komma ut i atmosfären. Köldmediumtyp: R32 Växthuseffektpåverkan (GWP): 675 NOTERING Tillämplig lagstiftning om fluorgaser som påverkar växthuseffekten kräver att köldmediumpåfyllning av enheten indikeras både i vikt och motsvarande mängd

Formel för beräkning av motsvarande mängd CO

ton: GWP-värde för köldmedium × total mängd påfyllt köldmedium [i kg]/1000 Kontakta din installatör för mer information.

VARNING: BRANDFARLIGT MATERIAL

Köldmediet i enheten är brandfarligt.6 Felsökning Bruksanvisning

EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9W Daikin Altherma 3 H F+W 4P644480-1 – 2020.12 VARNING Utrustningen ska förvaras i ett rum utan antändningskällor i kontinuerlig drift (t.ex. öppna lågor, en gasvärmare i drift eller en elvärmare i drift). VARNING

• Punktera EJ och bränn EJ komponenter i köldmediumcykeln.

• Använd INGA rengöringsmedel eller andra metoder för att påskynda avfrostningsprocessen än de som rekommenderas av tillverkaren.

• Observera att köldmediet i systemet är luktfritt. VARNING Köldmedium i enheten är brandfarligt men läcker i normala fall INTE. Om köldmedium läcker ut i rummet kan kontakt med en öppen låga resultera i eldsvåda eller att en skadlig gas avges. Stäng av alla uppvärmningsenheter med öppen låga, ventilera rummet och kontakta leverantören av enheten. Använd INTE enheten förrän en servicetekniker slutfört reparationen av den del där köldmediumläckan uppstått.

5.2 För att hitta kontakt-/

supportnumret 1 Gå till [8.3]: Information > Tel.nr. återförsäljare. 6 Felsökning Kontakt För symptomen som listas här nedan kan du försöka lösa problemet själv. Kontakta din installatör för alla andra problem. Du finner kontakt-/supportnumret via användargränssnittet.

6.1 För att visa hjälptexten i händelse

av en felfunktion Vid en felfunktion visas följande på startskärmen, beroende på allvarlighetsgrad:

• : Felfunktion Du kan få en kort och en lång beskrivning av felfunktionen på följande sätt: 1 Tryck på det vänstra vredet för att öppna huvudmenyn och gå till Larm. Resultat: En kort beskrivning av felet visas tillsammans med felkoden på skärmen. 2 Tryck på på felskärmen. Resultat: En lång beskrivning av felet visas på skärmen.

6.2 Symptom: Du känner dig för kall

(varm) i ditt vardagsrum Trolig orsak Korrigerande åtgärd Den önskade rumstemperaturen är för låg (hög). Höj (sänk) den önskade rumstemperaturen. Se "För att ändra den önskade rumstemperaturen"[4118]. Om problemet återinträffar dagligen, gör en av följande:

• Höj (sänk) rumstemperaturens förvalda värde. Se användarens referenshandbok.

• Justera rumstemperaturens schema. Se "3.7 Schemaskärm: Exempel"[4120]. Den önskade rumstemperaturen uppnås inte. Höj den önskade framledningstemperaturen i enlighet med typen av värmegivare. Se "För att ändra den önskade utvattentemperaturen"[4118]. Den väderberoende kurvan är inte inställd på rätt sätt. Justera den väderberoende kurvan. Se användarens referenshandbok.

6.3 Symptom: Tappvarmvattnet är för

kallt Trolig orsak Korrigerande åtgärd Du gjorde slut på tappvarmvattnet på grund av ovanligt hög förbrukning. Om du omedelbart behöver tappvarmvatten kan du aktivera läget Kraftfull drift (värmepump + elpatron i 30 minuter) för varmvattenberedaren. Dock förbrukar detta extra energi. Se "Använda kraftfull drift av varmvattenberedaren"[4120]. Om problemen återinträffar dagligen, gör en av följande:

• Höj det förinställda värdet för varmvattenberedarens temperatur. Se användarens referenshandbok.

• Justera varmvattenberedarens temperaturschema. Exempel: Ställ in för att ytterligare värma upp varmvattenberedaren till ett förinställt värde (Temperatur ekonomilagring = lägre varmvattenberedartemperatur) under dagen. Se "3.7 Schemaskärm: Exempel"[4120]. Den önskade varmvattenberedartemperaturen är för låg.7 Kassering Bruksanvisning

Om värmepumpen slutar fungera kan reservvärmaren och/eller elpatronen fungera som en nödvärmare och antingen automatiskt eller manuellt ta över värmelasten.

• När automatisk nöddrift är inställd på Automatisk och fel på värmepump inträffar:

• För EHVH/X: Reservvärmaren tar över värmelasten och varmvattenproduktionen automatiskt

• För EHBH/X: Reservvärmaren tar över värmelasten automatiskt och elpatronen i extratanken tar automatiskt över produktionen av tappvarmvatten.

• När automatisk nöddrift är inställd på Manuell och värmepumpen slutar fungera, kommer produktionen av tappvarmvatten och rumsuppvärmningen att stoppas och måste återstartas manuellt via användargränssnittet. För att återuppta driften manuellt går du in på huvudmenyskärmen Larm, där användargränssnittet kommer att be dig bekräfta om reservvärmaren och/eller elpatronen kan ta över värmelasten eller inte. När värmepumpen slutar fungera kommer eller att visas på användargränssnittet. Trolig orsak Korrigerande åtgärd Värmepumpen är skadad. Se "6.1För att visa hjälptexten i händelse av en felfunktion"[4125]. INFORMATION När reservvärmaren eller elpatronen tar över värmelasten kommer elförbrukningen att stiga märkbart.

6.5 Symptom: Det hörs gurglande ljud

från systemet efter driftsättning Trolig orsak Korrigerande åtgärd Det finns luft i systemet. Lufta systemet. (a) Olika felfunktioner. Kontrollera om eller visas på användargränssnittets startskärm. Se "6.1För att visa hjälptexten i händelse av en felfunktion"[4125] för mer information om felfunktionen. (a) Vi rekommenderar att luftning sker med enhetens luftningsfunktion (bör utföras av installatören). Var uppmärksam på följande om luftning sker från värmegivarna eller uppsamlarna: VARNING Lufta värmegivare eller uppsamlare. Innan du luftar värmegivare eller uppsamlare bör du kontrollera om eller visas på användargränssnittets startskärm.

• Om inte kan luftningen påbörjas omedelbart.

• Om det gör det bör du se till att det rum där luftningen ska sker är tillräckligt ventilerat. Anledning: Köldmedie kan läcka i vattenkretsen och vidare in i rummet när luftning sker från värmegivare och uppsamlare. 7 Kassering NOTERING Försök INTE att demontera systemet själv: nedmontering av systemet, hantering av köldmedium, olja och andra delar SKA ske i enlighet med gällande lagstiftning. Enheter MÅSTE behandlas på en specialiserad behandlingsanläggning för återvinning. 8 Ordlista TVV = tappvarmvatten Varmvatten som används i alla typer av hus för hushållsändamål. LWT = utvattentemperatur Vattentemperatur vid enhetens vattenutlopp.Innholdsfortegnelse Driftshåndbok EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020.12 Innholdsfortegnelse 1 Om dette dokumentet 127 2 Om systemet 128
