Produkttyp	Värmeutdrag
Märke	Asko
Modell	ODW8327A
Mått (B x H x D)	60 cm x 14 cm x 55 cm (uppskattning)
Nettovikt	15 kg (uppskattning)
Maximal kapacitet	25 kg
Temperaturområde	30 °C till 80 °C
Funktioner	Förvärmning av porslin, hålla varmt, upptining, slow cooking
Elanslutning	230 V / 50 Hz, säkring 10 A
Energiförbrukning	Ej specificerad
Material på frontlist	Rostfritt stål eller glas (beroende på version)
Installation	Inbyggbar, fastsättning med skruvar på sidorna
Manöverdon	Temperaturvred (synlig när utdrag är öppet), kontrollampa
Säkerhet	Kliv inte på utdraget, använd inte för plast- eller brandfarliga föremål, använd grytlappar
Underhåll och rengöring	Rengöring med fuktig trasa och såpvatten, ingen ångtvätt, inga slipande rengöringsmedel
Reparationsindex	Ej specificerad
Reservdelar	Kontakta Askos kundtjänst
Miljöskydd	Återvinningsbart, WEEE-direktivet

Vanliga frågor - ODW8327A ASKO

Hur tänder och ställer man in temperaturen på värmeutdraget?

Öppna utdraget, vrid temperaturvredet till önskad temperatur (30 till 80 °C). Kontrollampan blinkar. Stäng utdraget: lampan lyser konstant, apparaten värmer.

Vad är skillnaden mellan hålla varmt och slow cooking?

Hålla varmt (60-80 °C) bevarar temperaturen på färdiglagad mat. Slow cooking (80 °C med fläkt) möjliggör långsam tillagning efter att ha brynt maten.

Kan man tina mat i utdraget?

Ja, ställ in temperaturen på 30 °C (position *) för upptining eller jäsning av deg.

Vad är maxvikten och varför inte överskrida den?

Maximal vikt är 25 kg. Överskridning kan skada apparaten och värmeplattan.

Hur rengör man värmeutdraget?

Stäng av och låt svalna. Rengör med fuktig trasa och såpvatten. Torka med mjuk trasa. Använd inte ångtvätt eller slipande rengöringsmedel, alkohol eller lösningsmedel.

Varför blinkar kontrollampan?

Lampan blinkar när utdraget är öppet och apparaten är på. Den lyser fast när utdraget är stängt, vilket indikerar att uppvärmningen är aktiv.

Hur installerar man värmeutdraget i ett skåp?

Skjut in apparaten i nischen, öppna utdraget och fäst det med de 4 medföljande skruvarna och distanserna. Frontlisten kan justeras några millimeter för att passa med andra apparater.

Kan jag lägga plastfat i utdraget?

Nej, lägg aldrig plast- eller brandfarliga föremål i utdraget. De kan smälta eller fatta eld på grund av värmen.

Vad är förvärmningstiden för porslin?

Tiden varierar beroende på material, tjocklek och mängd. Vid 60 °C, räkna med ca 30 minuter för 6 kuvert, 40 minuter för 12 kuvert.

Vad gör man vid fel eller defekt del?

Kontakta Askos kundtjänst eller en auktoriserad tekniker. Försök inte reparera själv. För reservdelar, se manualen eller officiell webbplats.

BRUKSANVISNING ODW8327A ASKO

bruksanvisning Värmelåda

Bruk av varmeskuffen

Generelt 9

Betjeningselementer 9

Betjeningsprinsipp 9

Temperaturvalg 10

Forvarmingstid 11

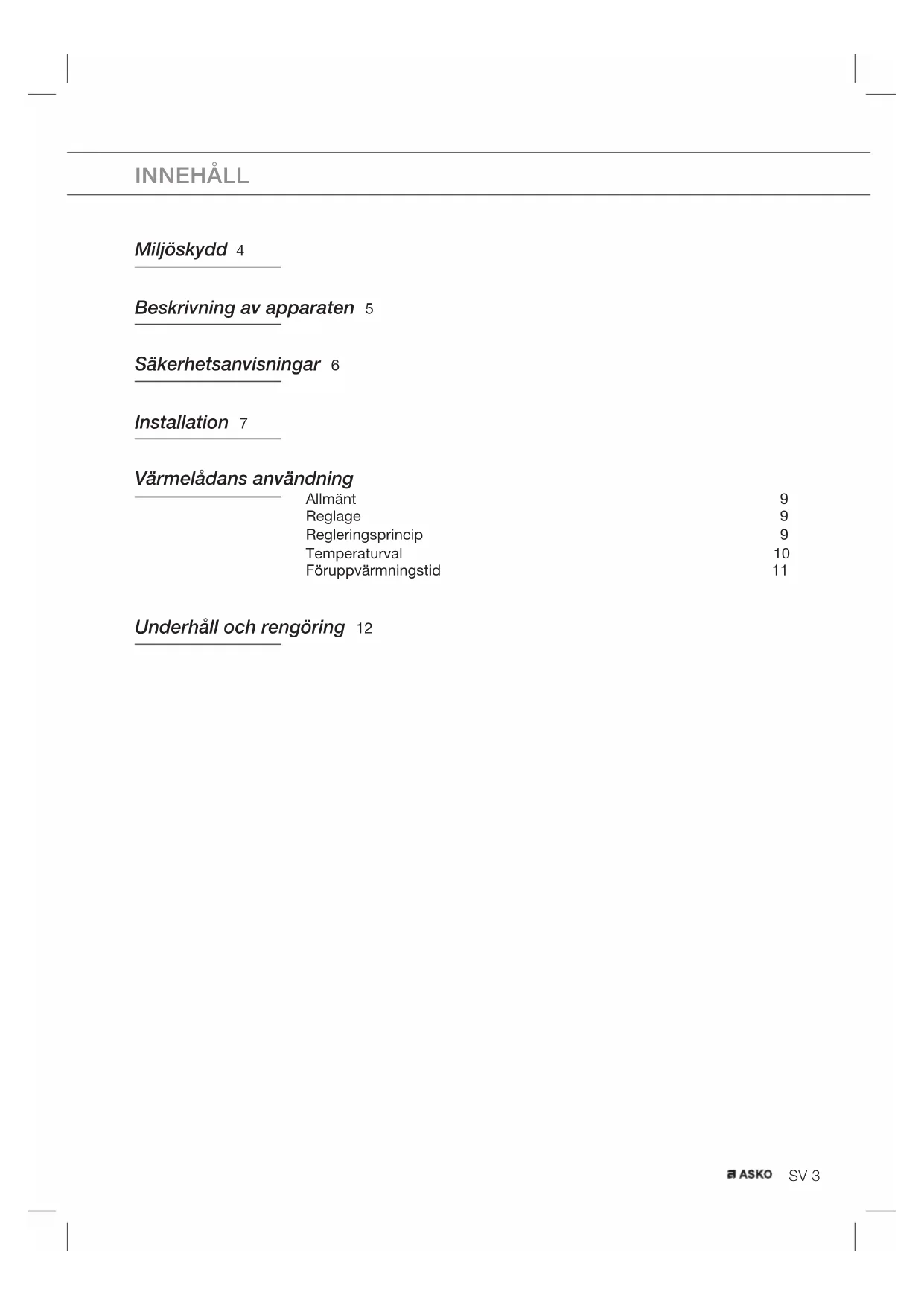

Beskrivning av apparaten 5

Värmelådans användning

Allmänt 9

Reglage 9

Regleringsprincip 9

Temperaturval 10

Föruppvärmningstid 11

Underhåll och rengöring 12

Apparatens förpackningsmaterial kan återvinnas. Du bidrar till att skydda miljön om du lämnar in dem för återvinning enligt lokala bestämmelser.

Kastning av förbrukade elektriska apparater

Enligt kraven i det europeiska Direktivet 2012/19/EU om avfall som utgörs av elektrisk och elektronisk utrustning (WEEE), får förbrukade elektriska hushållsapparater inte kastas med den allmänna, osorterade avfallsströmmen. Gamla apparater måste samlas in separat för att uppnå en optimal återanvändning av de använda materialen och reducera deras negativa inflytande på hälsa och miljö. Symbolen på produkten med en "genomstruken soptunna" är avsedd att påminna dig om att apparaten måste kastas separat när den inte längre används. Kontakta din lokala myndighet för information om hur en förbrukad apparat ska kastas i din kommun.

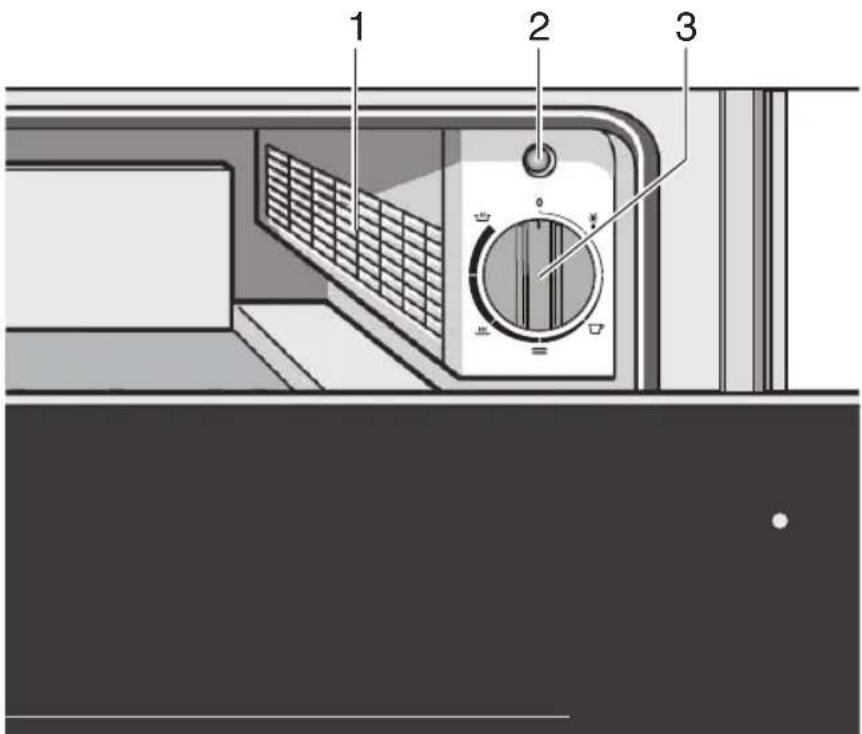

1. Fläkt och värmeelement

2. Signallampa

3. Blinkar när apparaten är tillkopplad

4. Lyser när apparaten är tillkopplad och lädan stängd

5. Vridreglage för temperaturinställning

Den inställda temperaturen anger temperaturen hos värmeplattan i lådans botten när lådan är tom. Egna mätningar kan avvika och lämpar sig inte för att kontrollera temperaturens noggrannhet.

Apparaten värms endast upp när lådan är stängd.

Läs de separate säkerhetsanvisningarna innan du använder enheten!

Förvara denna bruksanvisning tillsammans med apparaten. Se till att bruksanvisningen följer med apparaten om du säljer eller ger bort den.

Vi ber dig läsa anvisningarna innan du installerar och använder värmelådan. De är avsedda för din egen och andras säkerhet.

Värmelådan är framtagen för användning av privatpersoner i bostaden. Den är uteslutande avsedd för föruppvärmning av servis, varmhållning av lagad mat och för "slow cooking". Allt annat bruk är förbjudet och kan vara farligt. Tillverkaren frånsäger sig allt ansvar för följder av oavsedd användning.

Värmelådans utsida kan i vissa fall bli så varm som 70 °C (beroende på den valda temperaturen och inkopplingstiden). Använd pannlappar eller ugnshandskar för att ta ut den varma servisen ur lådan.

Varmhållning

Sätt aldrig pannor e.d. direkt från spisen eller ugnen i lådan. Detta kan skada värmeplattan.

Lådan får belastas till maximalt 25 kg. Vid överbelastning kan apparaten skadas.

Stig eller sätt dig aldrig på den öppna lådan. Detta kan skada utrustningen.

Förvara eller lägg aldrig ett plastföremål eller annat antändligt material i apparaten. Detta kan smälta eller börja brinna under bruk.

INSTALLATION

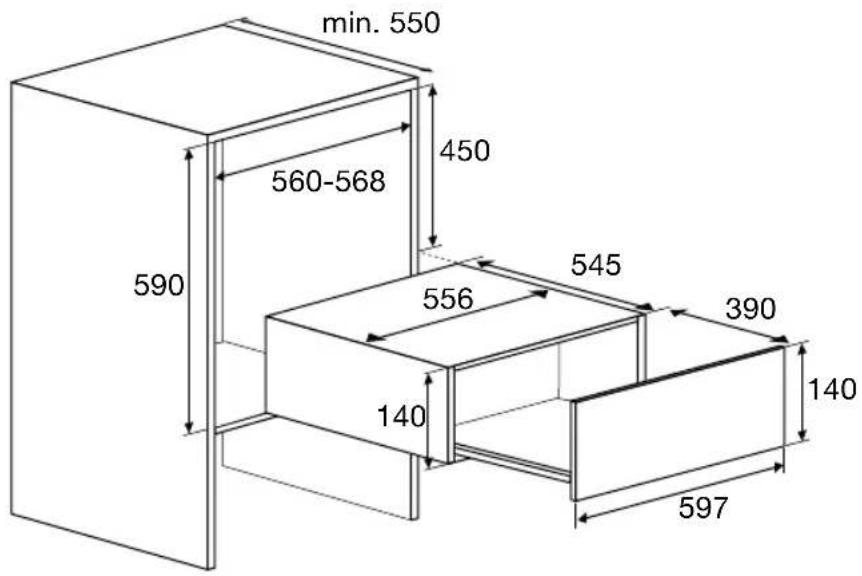

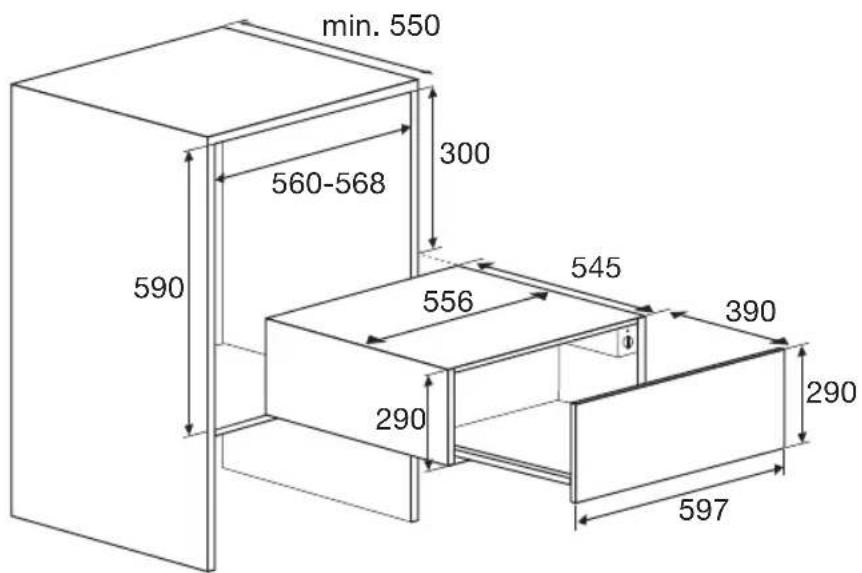

Inbyggnad

Innan lådan ansluts till elnätet måste du förvissa dig om att strömförsörjningens ledare är tillräckligt tjocka för att kunna förse apparaten med tillräcklig strömstyrka. Elgruppen ska vara skyddad med en 10A smält- eller snabbsäkring.

Skjut in apparaten i utrymmet i köksmöbeln. Kontrollera att höljet kommer väl på plats. Öppna lådan och fäst apparaten vid möbelns innerväggar med de 4 medföljande skruvarna och distanshållarna.

ODW8127A - ODW8127S - ODW8128G

ODW8327A - ODW8327S - ODW8328G

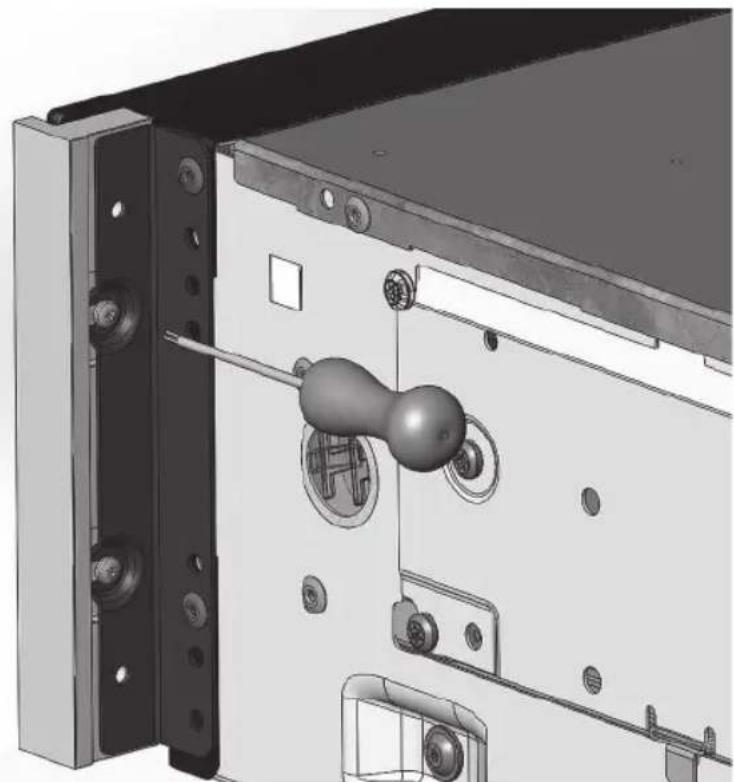

Hos en ODW8128G eller ODW8328G kan aluminiumprofilerna justeras +/- 1 mm.

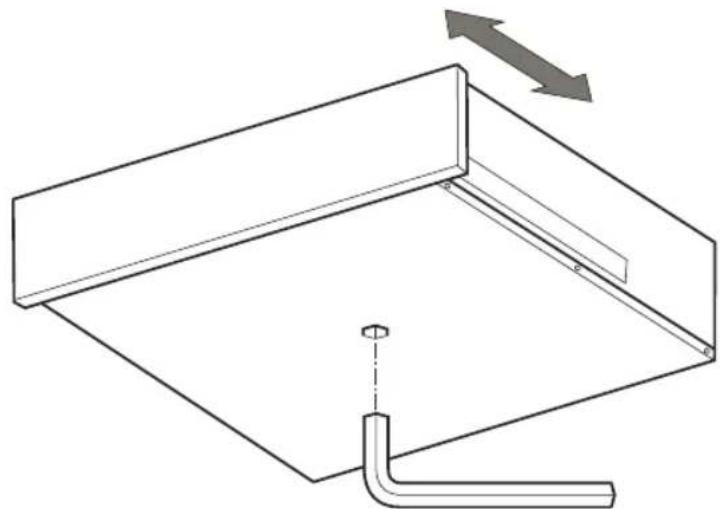

Framsidan kan justeras några millimeter för att komma i linje med övriga apparater. Detta sker med en insexnyckel från apparatens undersida.

Ett galler skyddar mot kontakt med fläkten eller värmeelementen.

Reglage

Apparaten har ett vridreglage för TILL/FRÅN och temperaturreglering. Reglaget är endast åtkomligt medan lådan är öppen.

När lådan är stängd visar signallampan på framsidan om apparaten är inkopplad.

Regleringsprincip

• Placera servisen, eller skålarna med rätter, i lådan.
  • Ställ in den önskade temperaturen.
  Signallampan 'apparat inkopplad' börjar blinka.

- Stäng lådan.

Signallampan 'apparat inkopplad' lyser med fast ljus.

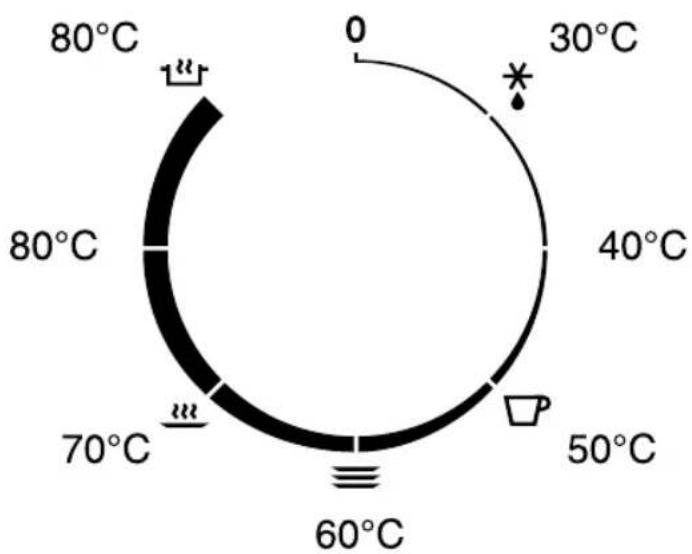

Temperaturval

Med temperaturreglaget kan du ställa in ett värde mellan 30 och 80 °C.

Symbol	Temperatur Funktion Ändamål
0 0 Från -
[X4HX]	30 °C Tina produkter För att tina upp frusna livsmedel.	Jäsning av deg.
- 40 °C Tina produkter
	50 °C Föruppvärmning dryckservis Föruppvärmning av kaffekoppar.
	60 °C Föruppvärmning matservis Föruppvärmning av tallrikar och skålar.Varmhållning av rätter (ägg, bröd).
	70 °C Varmhållning Varmhållning av rätter	(kött, fisk, grönsaker).
- 80 °C Varmhållning och uppvärmning		Varmhållning och uppvärmning av rätter.
	80 °C med fläkt Slow cooking Efter uppstekning placeras pannan eller skålen i lådan. Låt maträtten långsamt färdiglagas under den angivna tiden.

Föruppvärmningstid

Föruppvärmningstiden för servis beror på ett flertal faktorer:

• servisens material och tjocklek;
- lådans fyllnadsgrad;
• belastningens fördelning;
• temperaturens inställning.

Exakta värden kan alltså inte ges på förhand.

Några riktvärden:

Med temperaturen inställd på 60 °C blir den erfordrade tiden för en jämn uppvärmning:

• av servisen för en måltid för sex personer ungefär 30 min.
• av servisen för en måltid för tolv personer ungefär 40 min.

Vilken tid som är bäst lämpad för din servis kommer att visa sig i praktiken.

UNDERHÅLL OCH RENGÖRING

Innan du påbörjar underhåll eller rengöring måste apparaten stängas av och svalna.

Rengör alla ytor endast med en fuktig trasa och ett milt tvålmedel. Torka sedan efter med en mjuk handduk.

Apparaten får inte rengöras med ånga.

Vi avråder allt bruk av slipande produkter, alkohol eller lösningsmedel; dessa kan skada apparaten.

Framsidan är av rostfritt stål eller glas och känslig för repor. Använd ett särskilt, icke-slipande rengöringsmedel för rostfritt stål.

Lådans glasbotten kan rengöras i varmvatten med diskmedel. Torka den sedan väl och lägg inte tillbaka den i lådan förrän den har torkat helt.
