Produkttyp	Sladdlös borrskruvdrivare med slagborr
Märke	Panasonic
Modell	EY7960
Märkspänning	21,6 V likström (Li-ion)
Tomgångsvarvtal (låg)	100 - 400 varv/min
Tomgångsvarvtal (hög)	350 - 1500 varv/min
Slagfrekvens (låg)	1800 - 7200 slag/min
Slagfrekvens (hög)	6300 - 27000 slag/min
Borrchuckens kapacitet	1,5 mm till 13 mm
Dragmoment (koppling)	18 lägen: 1,0 Nm till 6,9 Nm
Vikt (med batteri)	2,55 kg
Totallängd	245 mm
Batteri	Li-ion 21,6 V, 3 Ah (modell EY9L60)
Laddare	EY0L80, full laddning ca 60 min
Borrkapacitet (trä)	Upp till 38 mm
Borrkapacitet (metall)	Upp till 13 mm
Borrkapacitet (murverk)	Upp till 13 mm
Strömförsörjning	Uppladdningsbart Li-ion-batteri
Huvudfunktioner	Skruvning, borrning, slagborrning, justerbar koppling, rotationsomkastning, spindellås, LED-lampa, indikatorer för överhettning och lågt batteri
Underhåll och rengöring	Rengör med en torr, ren trasa; använd inte vatten, lösningsmedel eller flyktiga produkter
Säkerhet	Använd hörselskydd, använd sido-/stödhandtaget, använd dammmask vid behov, håll verktyget i de isolerade greppytorna vid borrning i områden där det kan finnas elledningar
Inkluderade tillbehör	Sido-/stödhandtag, nyckellös chuck, batteri och laddare (beroende på kit)

Vanliga frågor - EY7960 PANASONIC

Hur installerar eller tar man bort ett borr i borrmaskinen EY7960?

Se till att batteriet är borttaget eller att omkopplaren är i mittläge (låst). För att installera: sätt i borret och vrid låskragen medurs tills det slutar knäppa. För att ta bort: vrid kragen motsols och ta bort borret. Om chucken har glapp, lossa centrumskruven (vänstergänga) med en skruvmejsel efter att ha öppnat backarna.

Hur ställer man in kopplingens dragmoment?

Vrid kopplingsinställningsringen till ett av de 18 numrerade lägena. Ett lågt moment passar för små skruvar, ett högt för större skruvar. För borrning eller slagborrning, ställ ringen på borsymbolen (borr) eller slagborrningssymbolen (hammare). Gör alltid ett prov på ett teststycke innan du arbetar.

Hur använder man slagborrningsläget på modell EY7960?

Vrid kopplingsinställningsringen till läge T (hammare). Detta läge är avsett för borrning i mjuk betong, tegel eller liknande material. Stanna verktyget och ta bort det från arbetsstycket innan du växlar mellan borr- och slagborrningsläge.

Vilket batteri ska användas med borrmaskinen EY7960?

Använd endast Panasonic Li-ion-batterier från serie EY9L60 (21,6 V, 3 Ah) eller kompatibla. Använd aldrig andra batterier. Batteriet ska laddas med den medföljande laddaren EY0L80. För optimal livslängd, förvara batteriet urladdat efter användning och ladda det vid rumstemperatur (0 °C till 40 °C).

Hur laddar man batteriet och vad betyder laddarens indikatorer?

Anslut laddaren till ett vägguttag. Sätt i batteriet med markeringarna i linje. Fast grön lysdiod indikerar att laddaren är redo; långsamt blinkande grön = laddning pågår; snabbt blinkande grön = laddning klar. Fast orange lysdiod betyder kallt batteri (långsam laddning); blinkande orange = varmt batteri (väntar på avsvalning). Om orange och grön blinkar snabbt är batteriet defekt eller smutsigt.

Vad gör man om borrmaskinen plötsligt stannar under användning?

Detta kan bero på överhettning av motorn eller batteriet. Överhettningsvarningslampan lyser (motor) eller blinkar (batteri). Låt verktyget svalna helt (minst 30 minuter) tills lampan slocknar. Om lampan för lågt batteri blinkar, ladda omedelbart batteriet. Undvik kontinuerlig användning med hög belastning.

Hur rengör och underhåller man borrmaskinen EY7960?

Rengör verktyget regelbundet med en torr, ren trasa. Använd aldrig vatten, lösningsmedel eller flyktiga rengöringsmedel. Se till att kylventilerna inte är blockerade. Förvara verktyget torrt och dammfritt. Sätt på batteriskyddet när batteriet inte används.

Vilka viktiga säkerhetsåtgärder bör man följa?

Använd hörselskydd eftersom buller kan skada hörseln. Använd alltid sido-/stödhandtaget för att undvika förlust av kontroll. Håll verktyget i de isolerade greppytorna vid borrning i områden där det kan finnas elledningar. Använd dammmask vid behov. Rör inte rotationsomkopplaren när avtryckaren är intryckt. Förvara verktyget med omkopplaren i mittläge (låst).

Hur använder man den inbyggda LED-lampan?

Tryck på knappen för LED-lampan efter att du har aktiverat huvudströmbrytaren en gång. Lampan lyser upp arbetsområdet svagt. Den släcks automatiskt efter 5 minuters inaktivitet. Titta inte direkt in i ljusstrålen. Lampan är inte tillräckligt stark för att ersätta en vanlig ficklampa.

Vilka tillbehör rekommenderas för borrmaskinen EY7960?

Använd endast borr som passar chuckens kapacitet (1,5 till 13 mm). För skruvning, använd kvalitetsskruvbits. Sido-/stödhandtaget medföljer och ska användas för alla arbeten. En extra laddare och ett extra batteri (modell EY9L60) rekommenderas för långvarig användning.

BRUKSANVISNING EY7960 PANASONIC

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

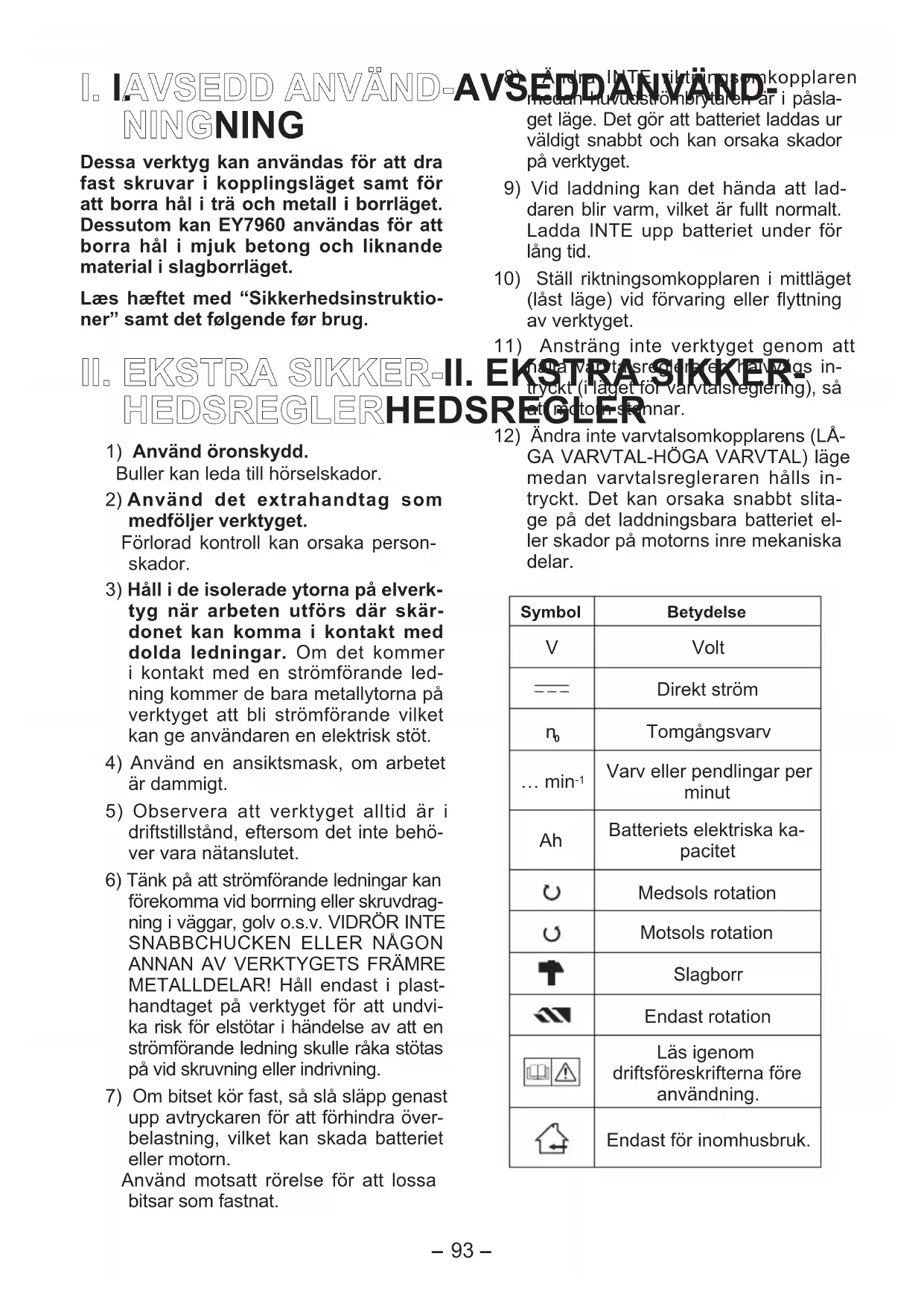

I. IAVSEDD ANVÄND-AVSEDDANVÄND-NINGNING Änder INTE viktiringsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabht och kan orsaka skador

Dessa verktyg kan användas för att dra fast skruvar i kopplingsläget samt för att borra hål i trä och metall i borrläget. Dessutom kan EY7960 användas för att borra hål i mjuk betong och liknande material i slagborrläget.

1) Använd öronskydd.

Buller kan leda till hörselskador.

2) Använd det extrahandtag som medföljer verktyget.

Förlorad kontroll kan orsaka person-skador.

3) Håll i de isolerade ytorna på elverktyg när arbeten utförs där skärdonet kan komma i kontakt med dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de bara metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt.

4) Använd en ansiktsmask, om arbetet är dammigt.

5) Observera att verktyget alltid är i driftstillständ, eftersom det inte behöver vara nätanslutet.

6) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvi-ka risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning.

7) Om bitset kör fast, så slå släpp genast upp avtryckaren för att förhindra överbelastning, vilket kan skada batteriet eller motorn.

Använd motsatt rörelse för att lossa bitsar som fastnat.

Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

10) Ställ riktningsomkopplaren i mittläget (läst läge) vid förvaring eller flyttning av verktyget.

11) Ansträng inte verktyget genom att EKSTRA SIKKER in- tryckt (i låget för varvtalsregiering), så att motom stennar.

12) Ändra inte varvtalsomkopplarens (LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls in-tryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

Symbol	Betydelse
V	Volt
——	Direkt ström
n_0	Tomgångsvarv
... min-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
∪	Medsols rotation
∪	Motsols rotation
↑	Slagborr
	Endast rotation
	Läs igenom driftsföreskrifterna före användning.
	Endast för inomhusbruk.

WARNING!

• Använd inte andra batterier än Panasonic-batterier som är utformade för det laddningsbara verktyget.
• Kasta inte batterier i eld eller utsätt dem för hög värme.
• Slå inte in spikar i batteriet eller utsätt det för stötar. Ta inte isär det eller försök ändra på det.
• Låt inte metallföremål komma i kontakt med batteripolerna.
• Bär eller förvara inte batterier på samma ställe som spikar eller liknande metallföremål.
• Ladda inte batteriet på en plats med hög temperatur, t.ex. i närheten av öppen eld eller i direkt solljus. Det kan göra att batteriet överhettas, fattar eld eller exploderar.
• Använd inte någon annan laddare än den avsedda när batteriet laddas. Det kan göra att batteriet läcker, överhettas eller exploderar.

• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

• Isättning av bits

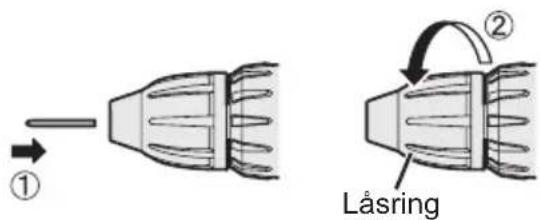

För in bitset och vrid låsringen medurs (sett framifrån). Dra åt ordentligt tills klickandet upphör.

Vrid läsringen moturs (sett framifrån) och dra sedan ut bitset.

Om spelrummet i chucken blir för stort, så justera detta genom att spänna fast borren och ① öppna chuckbackarna genom att vrida på läsringen och ② dra åt skruven (vänstergångad) med en skruvmejsel genom att skruva den moturs (sett framifrån).

Isättning/urtagning av bits

OBSERVERA:

Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.

Verktyget är försett med en spärrfri borrchuck.

NTERING

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

- Skjut batteriet bakåt tills det hakar fast i korrekt läge.

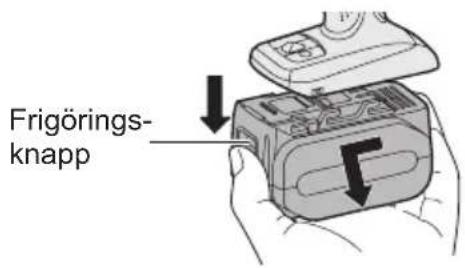

1. För att ta loss batteriet:

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

Stödhandtag

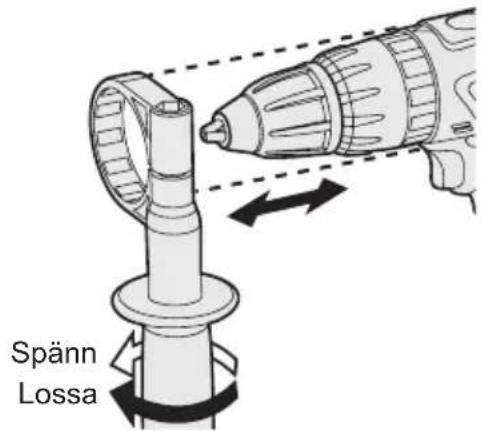

Placera stödhandtaget i önskat läge och dra åt handtaget ordentligt.

Ta av handtaget när verktyget placeras i dess förvaringsväskä.

IV. DRIFTIV. DRIFT

[Verktygshuset]

Omkoppling

1. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in. Påbörja ett arbete genom att trycka in avtryckaren en liten bit för att starta med långsam rotation.
2. En elektronisk återkopplingsstyrenhet sörjer för stark åtdragning även vid lågt varvtal.
3. En broms kopplas in när avtryckaren släpps upp, varpå motorn omedelbart stannar.

OBSERVERA:

När bromsen kopplas in kan ett in-bromsningsljud höras. Det är helt normalt.

Användning av riktningsom- kopplaren och avtryckaren

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

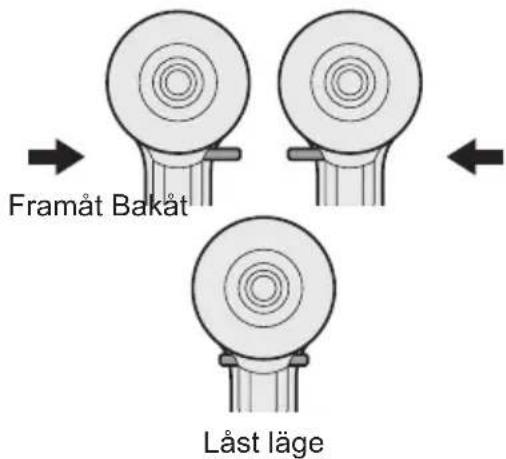

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv skruvdragning och borrning. Bromsen kopplas in och chucken stannar omedelbart, när avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

Inställning av kopplingens åtdragningsmoment

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget "2" (EY7460).

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget "2", "T" (EY7960).

OBSERVERA:

Var alltid noga med att stoppa verktyget och ta bort det från arbetsstycket innan du ändrar från borrläget till slagläget eller från slagläget till borrläget genom att vrida på kopplingshandtaget.

VIKTIGT:

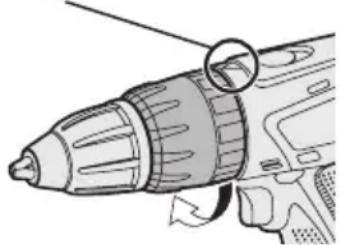

Sätt kopplingsinställningen vid denna märkning (◀)innan du börjar användningen.

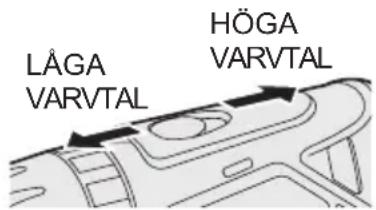

Välj lämpligt läge för låga eller höga varv- tal i enlighet med aktuellt arbete.

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in, desto högre blir varvtalet.

VIKTIGT:

• Kontrollera varvtalsomkopplarens läge före användning.
• Använd ett lågt varvtal för ett arbete som kräver ett högt åtdragningsmoment. (Användning av ett högt varvtal för ett arbete som kräver ett högt åtdragningsmoment kan resultera i motorhaveri.)
• Ändra inte varvtalsomkopplarens (LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt sli-tage på det laddningsbara batteriet eller skador på motorns inre meka-niska delar.
  * Läs specifikationerna under "REKOMMENDERADE SKRUV-OCH BULTSTORLEKAR".

VIKTIGT:

• Använd inte verktyget under alltför lång tid i sträck med hjälp av två eller fler batterier, eftersom det kan göra att verktygshusets ytterhölje blir väldigt hett. Verktyget behöver svalna mellan varje batteribyte.
• Täck inte för ventilationsöppningarna i sidan på verktygshuset under pågående drift, eftersom det kan leda till funktionsfel.
• Överansträng INTE verktyget (motorn), eftersom det kan leda till skador på verktyget.
• Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från verktygshusets ventilationsöppningar blåser direkt mot huden, eftersom det kan orsaka brännskador.

Bitslåsningsfunktion

1. Med avtryckaren vilande och ett skruvmejselbits isatt och spärrat kan verktyget användas som en manuell skruvmejsel (upp till 40 N·m, 408 kgf·cm).
   Ett litet glapp uppstår i chucken, men det tyder inte på något fel.
2. Denna funktion kan vara praktisk vid åtdragning av skruvar som kräver större åtdragningsmoment än maximalt åtdragningsmoment vid skruvdragning (läget på kopplingen), vid kontroll av en skruvs åtdragning eller vid lossning en skruv som dragits åt för hårt.

Drag alltid en gång i strömbrytaren före användning av LED-ljuset.Tryck på för att tända LED-ljusknappen. Ljuset förbrukar väldigt lite ström och har ingen negativ påverkan på verktygets prestanda under användning och inte heller på batteriets kapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde.
• Använd inte LED-ljuset som ersättning för en vanlig ficklampa, efter-som dess ljusstyrka inte räcker till för det.
• Lysdiodljuset släcks när verktyget inte har använts under 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN. Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning.

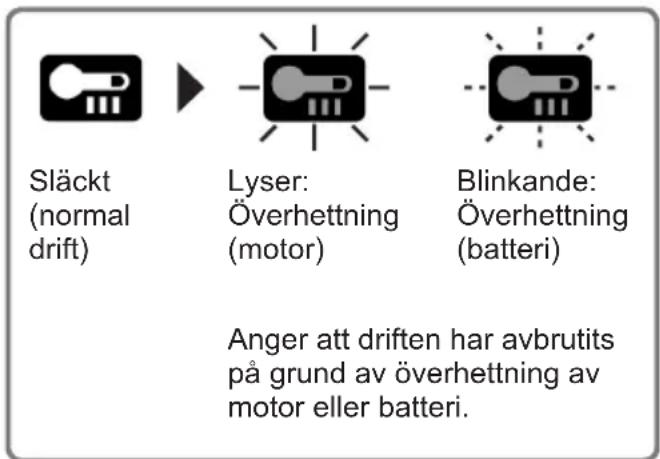

(2) Varningslampa för överhettning

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.
• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.

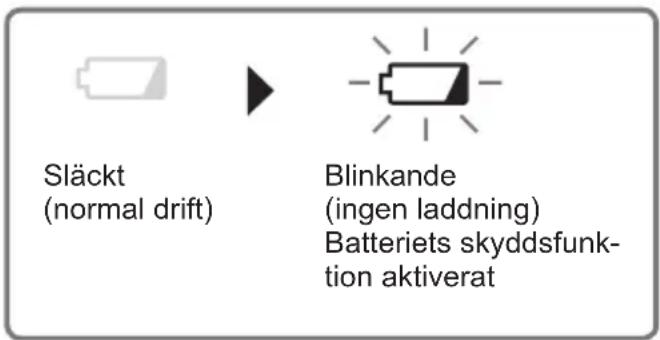

(3) Varningslampa för svagt batteri

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.

[Batteri]

Korrekt hantering av batteri Litiumjonbatteri (EY9L60)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

Försiktighetsåtgärder för litiumjonbatterier

- Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.

Gemensamma försiktighets- åtgärder för litiumjon- och NiMH/NiCd-batterier

• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

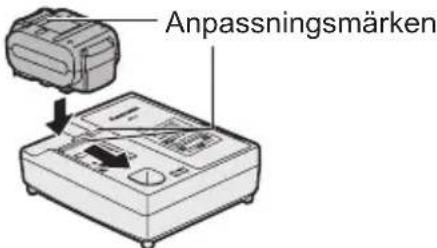

2. Placera batteriet i dockan på laddaren med anpassningsmärkena place-rade mot varandra.

3. Skjut batteriet framåt i pilens riktning.

1. Under laddningen lyser laddnings-lampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80 % laddning.

2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka snabbt efter normal laddningstid, så kontakta en auktoriserad serviceverkstad.

2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

3. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

Lossningsknapp för batteripaket

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddnings-lampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

2. Om laddningslampan inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag, eller om den inte börjar blinka snabbt med grönt sken efter normal laddningstid, så kontakta en auktoriserad serviceverkstad.

3. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

LAMPINDIKATIONER

		Lysande grönLaddaren är ansluten till vägguttaget.Redo för laddning.
		Intensivt blinkande grönLaddningen är klar (batteriet helt uppladdat).
		Blinkande grönBatteriet är uppladdat till cirka 80 % (användbar laddning, gäller endast litiumjonbatteri).
		Lysande grönLaddning pågår.
		Lysande orangeBatteriet är kallt.Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri).
		Blinkande orangeBatteriet är för varmt. Laddningen startar när batteriet har svalnat.
		Om batteriets temperatur är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri).
		Laddningslampor (för laddningstillstånd)Vänster: grön lampa; Höger: orange lampa
		Intensivt blinkande både orange och grönLaddningen kan inte starta. För mycket damm eller felaktigt batteri.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europe-iska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

V. SKÖTSELV. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

VII. APPENDIXVII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell EY7460 EY7960
Skruvdragning	Maskinskruv M8
	Träskruv ø 10 mm (3/8")
	Självdragande skruv	ø 6 mm (15/64")
Borrning	I trä ø 38 mm (1-1/2")
	I metall ø 13 mm (1/2")
	För murverk --- 13 mm (1/2")

VIII. SPECIFIKATIONERVIII. SPECIFIKATIONE

SLAGSKRUVDRAGARE

Modell EY7460 EY7960
Motorspänning		21,6 V likström
Tomgångsvarvtal	Låga varvtal	100 - 400 min^-1 (varv/min.)
	Höga varvtal	350 - 1500 min^-1 (varv/min.)
Slagtakt per minut	Låga varvtal	---	1800 - 7200 min^-1 (bpm)
	Höga varvtal	---	6300 - 27000 min^-1 (bpm)
Chuckens storlekskapacitet		1,5 mm – 13 mm (1/16" – 1/2")
Kopplingens åtdragningsmo-ment		Ca 1,0 N·m (10 kgf-cm, 8,8 in-lbs) – 6,9 N·m (70 kgf-cm, 61 in-lbs)
Total längd		232 mm (9-1/8")	245 mm (9-5/8")
Vikt (inkl. batteriet: EY9L60)		2,45 kg (5,39 lbs)	2,55 kg (5,61 lbs)

BATTERI

Modell EY9L60
Ackumulatorbatteri L	litiumjonbatteri
Batterispänning 21,6	V likström (3,6 V × 6 celler)
Kapacitet 3 Ah

BATTERILADDARE

Modell EY0L80
Märkdata Se märkplåten på undersidan av laddaren.
Vikt	0,95 kg (2,1 lbs)

[Litiumjonbatteri]

Laddnings-tid	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40	EY9L60	EY9L80
		Användbar uppladd-ning: 35 min.	Användbar uppladd-ning: 45 min.	Användbar uppladd-ning: 55 min.
		Fullständig uppladd-ning: 50 min.	Fullständig uppladd-ning: 60 min.	Fullständig uppladd-ning: 70 min.

[NiMH/NiCd-batteri]

Laddnings-tid		7,2 V 9,6 V 12 V 15,6 V 18 V 24 V
	1,2 Ah	EY9065 EY9066	EY9080 EY9086	EY9001 EY9006
		20 min.
	1,7 Ah		EY9180 EY9182	EY9101 EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106 EY9107 EY9108	EY9136		EY9116 EY9117
		30 min.					60 min.
	3 Ah			EY9200 E Y9230 EY945 min. 90 min.	210
	3,5 Ah			EY9201 E Y9231 EY955 min. 65 min.	251

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garanti-kortet.

I. TILSIKTET BRUKI.

8) BruikKE for overbryteren så lenge hovedbryteren er slätt på.

Blinker raskt i grøn

Ladingen er ferdig. (Ladet helt opp)

Blinker grønt

Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt

Lading pågår.

Lyser oransjegult
