BRUKSANVISNING LD24 WOODS

Registrera dig och hitta den senast

uppdaterade bruksanvisningen på

woods.se

Brännbart ämne. Denna maskin innehåller R290/Propan – ett brännbart köldmedium.

Se denna bruksanvisning för säkerhetsinformation.

Läs den tekniska manualen

Läs bruksanvisningen.

SÄKERHETSINFORMATION

Läs igenom de medföljande instruktionerna noggrant före installation och användning av apparaten. Tillverkaren tar inget ansvar för felaktig installation som orsakar personskador och materiella skador. Förvara alltid instruktionerna tillsammans med apparaten för framtida referens.

Brandfarligt material. Denna apparat innehåller R290/propan, ett brandfarligt köldmedium.

BARN OCH UTSATTA PERSONERS SÄKERHET

WARNING

Risk för skador och permanent invaliditet.

Risk för personskada eller permanent invaliditet. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om användning av apparaten på ett säkert sätt och förstå de faror som är inblandade.

Låt inte barn leka med apparaten.

Barn som är yngre än 3 år bör hållas borta om de inte övervakas kontinuerligt. Förvara allt emballage utom räckhåll för barn. Rengöring och underhåll får inte göras av barn utan uppsikt.

ALLMÄN SÄKERHET

Denna apparat är avsedd att användas i hushåll och liknande användningsområden såsom: - källare, kryputrymmen; personalkök i butiker, kontor och andra arbetsmiljöer. Märkskylten sitter på baksidan eller sidan av avfuktaren.

Se till att ventilationsöppningarna inte är blockerade.

Använd inte mekaniska anordningar eller andra hjälpmedel för att påskynda avfrostningen än de som rekommenderas av tillverkaren.

Apparaten får inte förvaras i ett rum med antändningskällor som är aktiva (till exempel: öppen eld, gasdriven utrustning eller en elektrisk värmare. Får inte punkteras eller brännas.

Tänk på att köldmedier kan avge lukt. Använd inte vattenspray och ånga för att rengöra apparaten. Rengör apparaten med en fuktig, mjuk trasa. Använd endast neutrala rengöringsmedel. Använd inte slipmedel, den slipande sidan på kökssvampar, lösningsmedel eller metallföremål.

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess auktoriserade servicecenter eller liknande kvalificerade personer för att undvika fara.

SÄKERHETSFÖRESKRIFTER

WARNING

Denna apparat får endast installeras av en fackman.

Ta bort allt emballage.

Installera inte eller använd apparaten om den är skadad. Apparaten ska installeras, användas och förvaras i ett rum med en golvyta som är större än 4 m ^2 . Följ installationsanvisningarna som medföljer apparaten.

Var alltid försiktig när du flyttar apparaten eftersom den är tung. Använd alltid skyddshandskar.

Se till att luften kan cirkulera runt apparaten.

Vänta minst 4 timmar innan du ansluter apparaten till strömförsörjningen. Detta är för att oljan ska kunna rinna tillbaka in i kompressorn.

Installera inte apparaten nära radiatorer eller andra värmekällor.

Installera inte apparaten på en plats där den utsätts för direkt solljus.

ANSLUTNING TILL ELNÄTET

WARNING

Risk för brand och elstötar.

Apparaten måste anslutas till ett jordat uttag. Se till att den elektriska informationen på märkskylten överensstämmer med strömförsörjningen. Om inte, kontakta en elektriker.

Använd alltid ett korrekt installerat, stötsäkert uttag. Använd inte grenuttag och förlängningskablar.

Se till att de elektriska komponenterna inte skadas (t.ex. stickkontakt, nätsladd).

Kontakta det auktoriserade servicecentret eller en elektriker för att byta ut elektriska komponenter.

Nätsladden måste vara placerad på en nivå som är under stickkontakten.

Anslut stickkontakten till eluttaget först när installationen är klar.

Se till att det är enkelt att komma åt

stickkontakten efter installationen.

Dra inte i sladden när du ska koppla från apparaten. Håll alltid i stickkontakten när du ska dra ut sladden.

ANVÄNDA

WARNING

Risk för brännskador, elstötar eller brand.

Ändra inte specifikationen för denna apparat. Var försiktig så att inte köldmediekretsen skadas. Kretsen innehåller propan (R290), som är en miljövänlig naturgas. Gasen är brandfarlig. Om skador uppstår på köldmediekretsen, får det inte finnas någon öppen låga eller antändningskällor i rummet. Vädra ut gasen. Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter nära apparaten.

BORTSKAFFNING

WARNING

Risk för brännskador, elstötar eller brand.

Risk för personskador.

Koppla bort apparaten från elnätet.

Klipp av nätsladden och släng den.

Köldmediekretsen i denna apparat är ozonvänlig. Kontakta din kommun för information om hur du kasserar apparaten korrekt.

Det är viktigt att delen på kylaggregatet som är närmast värmeväxlaren inte skadas.

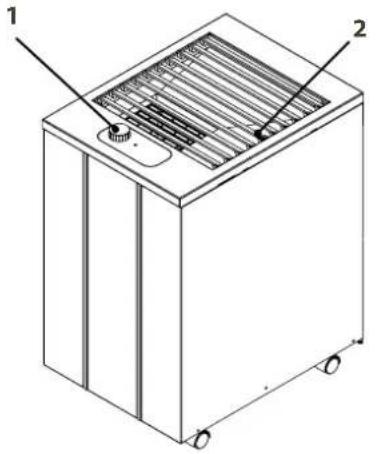

A.

1. Hygrostatvred
2. Reglage för att stänga/öppna/rikta returluften
3. Luftfilter
4. Vattenbehållare
5. Byte av luftfilter

Max. Arbetsområde 80 m	^2	180 m^2
Luftflöde Steg 1 200 m	^3/h 300 m	^3/h
Avfuktning vid 20°C och 70% r.h. 6,5 L/24h 16 L/24h
Avfuktning vid 30°C och 80% r.h. 12 L/24h 31 L/24h
Effekt vid 20°C och 70% r.h. 160 W 450 W
Energiförbrukning vid 20°C och 70% r.h. 4,3 kWh/24 h 9,1 kWh/24 h
Tankvolym 11,4 l 11,4 l
Köldsmedium	R290	R290
Fyllnadsmängd	99 g	130 g
Spänning	230 V 230 V
Frekvens	50 Hz 50 Hz
Säkring	10 A	10 A
IP-Klass	X1	X1
Dimensioner (L x B x H)	460 x 345 x 580 mm	460 x 345 x 580 mm

*Tekniska förändringar och förbättringar kan förekomma. Alla värden är ungefärliga och kan variera beroende på yttre omständigheter såsom temperatur, ventilation och luftfuktighet.

PROBLEM
ÅTGÄRD

Avfuktaren startar inte.	Se till att avfuktaren är kopplad till eluttaget och att inte säkringen har gått.Om varningslampan lyser, kontrollera att vattenbehållaren är tom och sitter rätt placerad i avfuktaren. Se till att flottören hänger fritt.Kontrollera att hygrostaten fungerar genom att vrida upp den till max. Avfuktaren ska då starta inom 5 min.
Enheten avfuktar inte.	Se till att fläkten snurrar.Se till att luften kan flöda fritt genom avfuktaren. Luftutsläpp och luftfilter ska vara rena och avfuktaren ska stå minst 20-30 cm från väggen.Lyssna om kompressorn är igång, men tänk på att avfuktaren kan vara inne i en avfrostningscykel och då stannar kompressorn. Börja med att avvakta i ca 30 minuter.Kontrollera så att inte ett tjockt lager av is bildats på kylslingorna/lamellerna bakom filtret.
Hög ljudnivå/skrammel.	Öka avståndet mellan avfuktaren och omgivande ytor.Kylslingorna kan ligga intill varandra och orsaka vibrationer. Koppla bort avfuktaren från eluttaget och sära på slingorna.
Inget vatten kommer i behållaren.	Kontrollera att ingen smuts mm ligger på dropptråget som är under kylslingorna, rengör vid behov.Kontrollera att temperaturen är över 2^ eller under 35^ .
Stänger inte av vid full vattenbehållare.	Det är viktigt att flottören hänger fritt i vattenbehållaren. Gör den inte det känner den inte av hur hög vattennivån är och kan därför inte se till att avfuktaren stannar.

Om du har problem med din avfuktare, se felsökningen. Om inget av ovanstående fungerar, kontakta din återförsäljare för att få din avfuktare servad.

VÄRLDSLEDANDE AVFUKTARE FRÅN WOOD'S

Wood's är en av de världsledande tillverkarna av avfuktare. Våra avfuktare är anpassade för att användas i nordiskt klimat då avfuktningskapaciteten är bra även vid lägre temperaturer och fuktnivåer. De används med gott resultat i utrymmen som lätt blir fuktiga, såsom källare, garage eller sommarstugor. De fungerar även utmärkt vid torkning av tvätt utan slitage på textilier, i poolutrymmen och i tvättstugor. De är effektiva och har låg energiförbrukning.

Den mängd fuktighet som avfuktaren tar bort beror på temperatur, fuktighetsnivå och placering. Även vädret utomhus påverkar avfuktarens prestanda. Vid kall väderlek sjunker den relativa fuktigheten inomhus och därmed minskar avfuktarens fuktuttag ur luften. Därför är avfuktaren anpassad att användas i temperaturintervallet +2°C till +35°C.

Wood's avfuktare är säkra i drift och avsedda att fungera kontinuerligt under många år.

FÖR HÖG LUFTFUKTIGHET - EN FARA

Kondens uppstår när luftens vattenånga kommer i kontakt med en kall yta såsom tak, fönster eller vägg. När vattenångan kyls ned sker en kondensering varvid vattendroppar bildas. Vid hög luftfuktighet kan unken luft uppstå och mögel bildas vilket gör att huset och dess inredning tar skada.

Denna miljö kan även leda till sjukdomar hos de boende då bland annat kvalster trivs i en fuktig miljö. En avfuktare med hög prestanda skapar en bra och hälsosam fuktnivå. För att nå bästa effekt skall dörrar och fönster hållas stängda till de utrymmen som ska avfuktas.

Avfuktaren avlägsnar dålig lukt, torkar trä och avlägsnar fukt från idrottsredskap för utomhusbruk m.m.

En avfuktare kan användas bland annat i källare, tvättstugor, garage, husvagnar, sommarstugor och i båtar. Kommer avfuktaren att stå i kallare miljöer bör du titta närmare på tipsen i slutet av manualen.

OBS!

Om avfuktaren placeras i ett dusch- eller badrum, bör avfuktaren skruvas fast. Det är obligatoriskt att kontrollera och följa de lokala bestämmelserna för installation i våtrum före användning.

FUKTKONTROLL

Wood's avfuktare är utrustad med en hygrostat som ställs in på önskad nivå. Hygrostaten känner av den aktuella fuktighetsnivån och ser

till att avfuktaren slås på automatiskt.

Gör så här:

1. Ställ vredet i maxposition.
2. När önskad fuktighetsnivå nätts vrids vredet tillbaka tills avfuktaren stänger av.

OBS!

Den relativa luftfuktigheten mäts enklast med en hygrometer från Wood's och lämplig nivå är ca 50 %.

Om avfuktaren transporteras liggande, låt den stå upprätt i 4 timmar före användning. Det är mycket viktigt att oljan rinner tillbaka in i kompressorn, eftersom avfuktaren annars kan ta allvarlig skada.

ANVÄNDA WOOD'S AVFUKTARE

Wood's avfuktare är lätta att flytta runt då de är utrustade med hjul. Allt som krävs är närheten till ett eluttag för 220-240 V, men tänk på följande:

Avfuktaren bör inte ställas i närheten av element eller andra värmekällor och inte utsättas för direkt solljus då det sänker prestandan.

• Man kan med fördel använda ett värmeelement eller värmefläkt för att hålla temperaturen ovan +2°C.
• Avfuktaren ska stå minst 25 cm från väggen och andra hinder för att luftgenomströmningen ska vara maximal.

• Det är idealiskt att placera avfuktaren så centralt i rummet som möjligt.

• Kontrollera att vattenbehållaren är rätt placerad.

• Anslut avfuktaren till ett jordat eluttag.
• Ställ in önskad fuktnivå med hjälp av hygrostaten. Se avsnittet om fuktkontroll.

OBS!

När avfuktaren stängs av tar det minst 5 minuter innan den återstartar.

FLOTTÖR

Flottören består av en vit plastcylinder som hänger i två armar. Flottören flyter och när vattennivån stiger lyfts flottören upp. När flottören kommit upp till en viss höjd, känner avfuktaren av detta och stängs av automatiskt för att förhindra översvämning.

När du tömt vattenbehållaren och den ska sättas tillbaka i avfuktaren gör du enklast så här:

TÖMNING AV VATTENBEHÅLLARE

1. När vattenbehållaren är full dras den försiktigt ut bakåt och töms i avloppet.
2. Skjut in vattenbehållaren tills den nuddar flottören.
3. Lyft undertill i vattenbehållarens framkant

så att hela vattenbehållaren lutar något.

1. Skjut in vattenbehållaren den sista biten. Flottören bör nu ha hamnat i vattenbehållaren, istället för att bli fastklämd bakom den.

OBS!

Det är viktigt att flottören hänger fritt, eftersom dess syfte är att känna av vattennivån i tanken och försäkra att avfuktaren stängs av när nivån är hög. En felaktigt placerad flottör kan medföra att vattenbehållaren svämmar över.

AVLEDA VATTNET TILL AVLOPP

1. Koppla bort avfuktaren från eluttaget och ta bort vattenbehållaren för att komma åt dropptrågets gånga.
2. Fäst slangens koppling till avfuktarens gänga och led slangen till avloppet. Se till att slangen inte kommer högre än själva dropptråget.
3. Sätt avfuktarens kontakt i eluttaget.
4. Utan slang direkt över avlopp:
5. Ställ avfuktaren direkt över avloppet så att det kondenserade vattnet kan droppa genom hålet i avfuktarens botten och vidare ner i avloppet.

AUTOMATISK AVSTÄNGNING

När vattenbehållaren är full stängs avfuktaren av automatiskt, varvid den signalerar att vattenbehållaren måste tömmas innan du kan använda avfuktaren igen. Se funktionsbeskrivningen.

1. Koppla bort avfuktaren från eluttaget.
2. Töm vattenbehållaren.
3. Sätt tillbaka den tömda vattenbehållaren och se till att flottören hänger fritt. Se avsnittet Flottören.
4. Anslut avfuktaren till eluttaget. Avfuktaren återstartar i samma läge som den kopplade ur.

LUFTFILTER

Luftfiltret på avfuktarens baksida ser till att kylslingorna hålls fria från damm. Det är viktigt att filtret är rent så att luften kan flöda fritt genom avfuktaren. Filtret bör därför bytas vid behov.

Avfuktaren är utrustad med ett SMF-filter som förbättrar kapaciteten hos avfuktaren samtidigt som det ytterligare renar luften. Se instruktion för byte av luftfilter. Vi rekommenderar minst ett filterbyte per år. För att följa garantiprogrammet registrera din avfuktare på warranty-woods.com

AUTOMATISK AVFROSTNING

Wood's avfuktare är utrustade med styrsystem som ser till att kylslingorna avfrostas vid behov. Styrsystemet stänger av kompressorn, vilket gör att kylningen av slingorna upphör. Fläkten fortsätter att dra den rumstempererade luften

genom avfuktaren och på så sätt smälter isen och vattnet rinner ner i behållaren. Notera att detta styrsystem gör att avfuktaren fungerar vid så låg temperatur som +2°C

FLÄKT

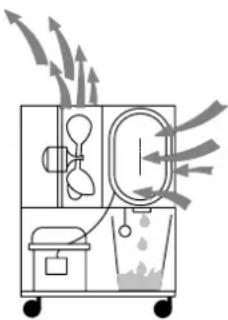

Fläkten ser till att luft strömmar genom avfuktaren. Fuktig luft sugs in från baksidan och går via förångaren och kondensorn för att sedan komma ut torr på avfuktarens ovansida.

RENGÖRING OCH UNDERHÅLL

Wood's avfuktare kräver rengöring och filterbyte för att bibehålla sin höga avfuktningskapacitet.

• Luftutsläppet kan dammsugas eller rengöras med en borste. lakttag försiktighet så att lamellerna inte skadas.
• Kylslingorna rengörs bäst med en trasa och varmt vatten. lakttag försiktighet
• Fläktmotorn är permanent smord och kräver inget underhåll.

Koppla bort nätsladden från eluttaget innan rengöring.

TIPS

• För maximal avfuktningskapacitet i ett rum rekommenderas att tilluften från utsidan och intilliggande rum minimeras – stäng dörrar och ventiler.
• Placera avfuktaren om möjligt mitt i rummet.
• Höj temperaturen i rummet för snabbare avfuktning. (Varm luft kan bära mer vatten).
• Använd en frostvakt om temperaturen faller under +2°C
• Avfuktaren ger mer vatten under sommaren och hösten eftersom utomhusluften är varm och fuktig. (Den absoluta luftfuktigheten är normalt högre).

Rekommenderade gränser för användning:

Wood's avfuktaren måste anslutas till ett jordat eluttag. Spänningen bör vara 220V-240V 50Hz

OM AVFUKTAREN BEHÖVER SERVICE

Om avfuktaren behöver service ska du i första hand kontakta inköpsstället. För alla garantikrav krävs ett inköpsbevis.

OBS!

Få 10 års garanti! Registrera dig på warranty-woods.com Byt SMF-filtret minst en gång per år. Besök woods.se för mer information.

GARANTIER

2 års garanti mot tillverkningsfel. Notera att garantin endast är giltig vid uppvisande av inköpskvitto.

GARANTI

FÖR ATT FÄ FÖRLÄNGD GARANTI, FRÄN 2 TILL 10 ÅR, VÄNLIGEN FÖLJ DESSA STEG.

1. Registrera din Wood's avfuktare efter ditt köp på warranty-woods.com
2. Byt ut SMF filtret i din avfuktare regelbundet, minst 1 gång per år. Du får påminnelse om filterbyte på e-mail och sms när det är dags att byta filter. Om du vill skickar vi ut en påminnelse på SMS och eller e-mail när det är dags att byta filter. Detta väljer du vid registreringen på warranty-woods.com Påminnelsen är givetvis kostnadsfri.

Nya Wood's filter köper du hos din lokala återförsäljare. Eller när du är inloggad på ditt registrerade konto. Besök woods.se för att hitta din närmaste Wood's återförsäljare.

OBS!

Du förbinder dig inte till något köp av filter när du registrerar din avfuktare på warranty-woods.com

SPARA DINA KVITTON FÖR BÅDE AVFUKTARE OCH UTBYTESFILTER.

De måste du kunna uppvisa vid eventuella garantianspråk!

Få 10 års garanti! Registrer deg på

warranty-woods.com

Skift ut SMF-filteret minst en gang i året.
