BRUKSANVISNING IDK84451IB AEG

Stuvning Bruning i olie (hvis med smør, niveau 6)

Hvordan slå av Timer:

Egg Omelett Oppvarming av stekepanne med smør eller ann et fett

Hvis problemet vedvarer etter alle disse kontrollene, ta kontakt med nærmeste servicesenter.197 SV - Monterings- och bruksanvisningar Följ noga instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna handbok inte har respekterats. Apparaten är endast avsedd för hushållsbruk för tillagning av livsmedel och utsugning av rök från själva tillagningen. Andra typer av användning är inte tillåtet (t.ex. uppvärmning av omgivning). Tillverkaren frånsäger sig allt ansvar för olämplig användning eller felaktiga inställningar av reglagen. Produktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. Det är viktigt att spara denna handbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt ska handboken alltid följa med produkten. ! Läs igenom instruktionerna noggrant: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ! Utför inga elektriska ändringar på produkten. ! Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. ! Verifiera att produkten är i fullgott skick innan ni går vidare med installationen. Kontakta i sådant fall återförsäljaren innan installationen utförs. Obs: Komponenter som är märkta med symbolen (*)" är särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

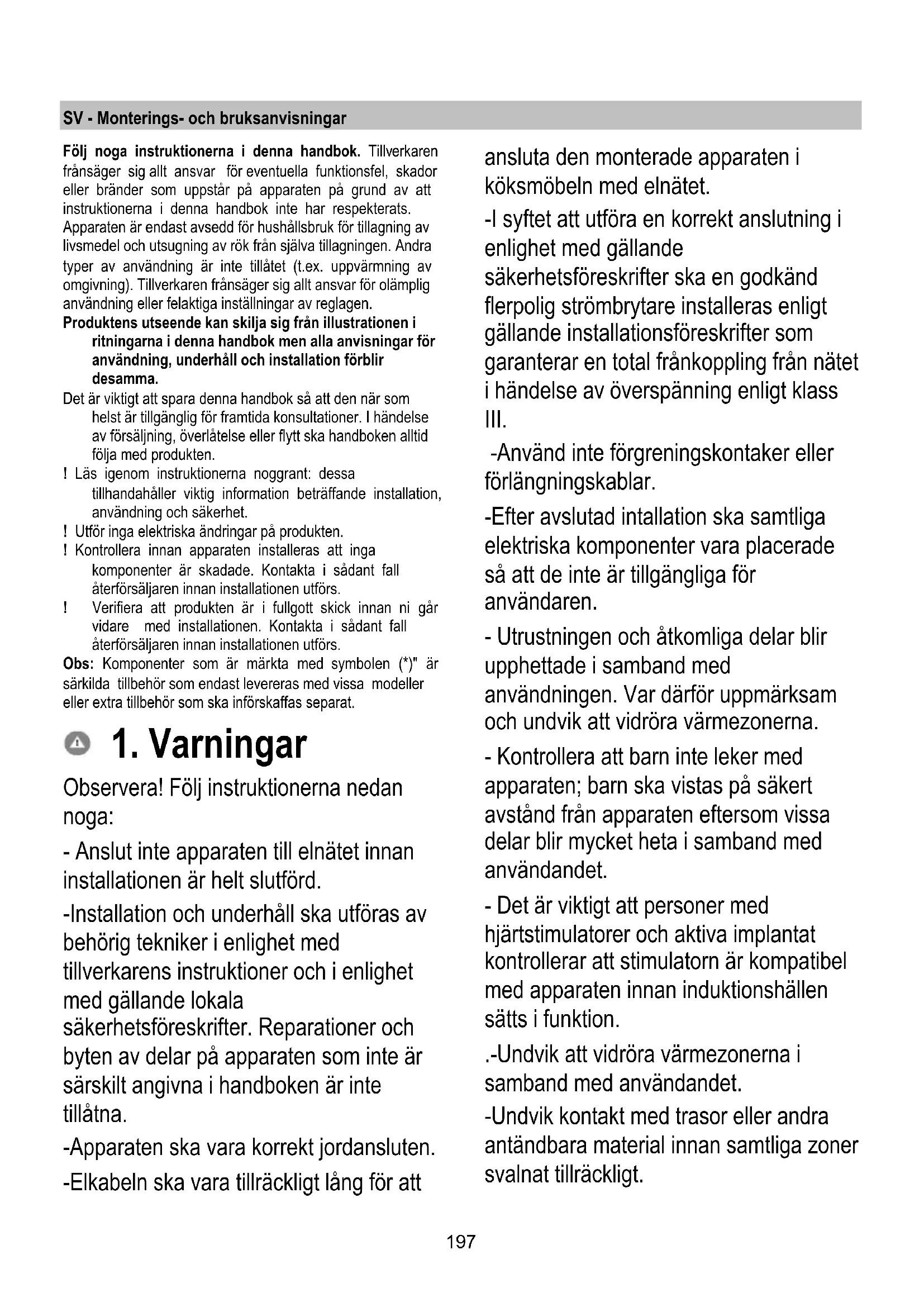

Observera! Följ instruktionerna nedan noga: - Anslut inte apparaten till elnätet innan installationen är helt slutförd. -Installation och underhåll ska utföras av behörig tekniker i enlighet med tillverkarens instruktioner och i enlighet med gällande lokala säkerhetsföreskrifter. Reparationer och byten av delar på apparaten som inte är särskilt angivna i handboken är inte tillåtna. -Apparaten ska vara korrekt jordansluten. -Elkabeln ska vara tillräckligt lång för att ansluta den monterade apparaten i köksmöbeln med elnätet. -I syftet att utföra en korrekt anslutning i enlighet med gällande säkerhetsföreskrifter ska en godkänd flerpolig strömbrytare installeras enligt gällande installationsföreskrifter som garanterar en total frånkoppling från nätet i händelse av överspänning enligt klass III. -Använd inte förgreningskontaker eller förlängningskablar. -Efter avslutad intallation ska samtliga elektriska komponenter vara placerade så att de inte är tillgängliga för användaren. - Utrustningen och åtkomliga delar blir upphettade i samband med användningen. Var därför uppmärksam och undvik att vidröra värmezonerna. - Kontrollera att barn inte leker med apparaten; barn ska vistas på säkert avstånd från apparaten eftersom vissa delar blir mycket heta i samband med användandet. - Det är viktigt att personer med hjärtstimulatorer och aktiva implantat kontrollerar att stimulatorn är kompatibel med apparaten innan induktionshällen sätts i funktion. .-Undvik att vidröra värmezonerna i samband med användandet. -Undvik kontakt med trasor eller andra antändbara material innan samtliga zoner svalnat tillräckligt.198 .-Placera inte antändbara material på apparaten eller i närheten av den. -Upphettat fett eller olja kan lätt fatta eld. Matlagning med livsmedel som innehåller mycket fett och olja ska ske under uppsikt. -I det fall en spricka uppstått på ytan ska apparaten stängas av för att undvika risken för elektriska stötar. -Apparaten ska inte kontrolleras med en utvändig timer eller en extra fristående fjärrkontroll. - Matlagning på spishällen utan uppsikt med olja eller fett kan medföra risker och orsaka bränder. - Matlagning ska ske under uppsikt. Snabb matlagning ska ske under ständig uppsikt. - Eldsvådor ska ALDRIG släckas med vatten. Slå istället av apparaten och täck eldlågorna till exempel med ett lock eller en brandfilt. Fara för brand: spishällen ska inte användas som avställningsyta - Använd inte ångrengörare. - Placera aldrig metalföremål såsom, knivar, gafflar, skedar och lock på spishällens yta då de kan bli heta. - Innan apparaten ansluts till elnätet, kontrollera att spänningen och effekten som anges på märkplåten (placerad nedtill på apparaten) överensstämmer med elnätets nätspänning och att anslutningskontakten är korrekt. I händelse av tvivel, kontakta en behörig elinstallatör. Viktigt: - Efter användandet ska spishällen stängas av med hjälp av kontrollpanelen vilket innebär att kastrullsensorn inte längre fungerar korrekt. - Undvik att vätskor kokar över, sänk i detta syfte värmen för att koka och värma vätskor. - Lämna inte kokzonerna påslagna med tomma kastruller och stekpannor eller utan kokkärl. - När matlagningen avslutats ska den aktuella zonen stängas av. - Använd aldrig aluminiumfolie för att laga mat och ställ aldrig livsmedel i aluminiumemballage direkt på spishällen. Aluminiumet riskerar att smälta och orsaka allvarliga skador på apparaten. - Värm aldrig konservburkar som innehåller livsmedel utan att öppna burken: de kan explodera! Denna varning gäller alla typer av spishällar. - En hög effekt som till exempel Booster- funktionen är inte lämplig för att värma vissa vätskor, till exempel frityrolja. En alltför hög värme kan utgöra fara. En lägre effekt är att föredra vid denna typ av matlagning. - Kokkärlen ska vara placerade direkt på spishällen och mitt över kokzonen. Andra föremål får under inga omständigheter vara placerade mellan kokkärlet och spishällen. - Vid mycket höga temperaturer minskar apparaten automatiskt effektnivån på kokzonerna.199 Innan någon typ av rengörings- eller underhållsåtgärder utförs, ska produkten frånkopplas från nätförsörjningen genom att dra ur kontakten eller koppla från huvudströmbrytaren i bostaden. Använd arbetshandskar för alla typer av installations- och underhållsmoment. Apparaten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför. Barn ska hållas under uppsyn så att de inte leker med apparaten. Rengöring och underhåll får endast utföras av barn om de är under uppsikt. Lokalen ska ha tillgång till ett fullgott ventilationssystem när köksfläkten används samtidigt som annan utrustning som drivs med gas eller andra bränslen. Fläktkåpan ska rengöras ofta både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), och ni ska följa vad som uttrycligen indikeras i underhållsinstruktionerna. Försummelse att iaktta föreskrifterna för rengöring av fläktkåpan samt utbyte och rengöring av filtren kan leda till risk för brand. Det är förbjudet att laga mat över öppen låga. Tillämpande av öppen låga är skadligt för filtren och kan leda till brand och måste därför alltid undvikas. Fritering ska göras under kontroll för att undvika att den uppvärmda oljan fattar eld. OBSERVERA: När spishällen är på kan köksfläktens åtkomliga delar bli varma. Observera! Anslut inte apparaten till nätförsörjningen förrän installationen är helt slutförd. Vad gäller de tekniska och säkerhetsåtgärder som ska vidtas för rökgasavledning, ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas. Frånluft får inte avledas i ett rör som används för aveldning av rökgaser som produceras av gasförbränningsapparater eller andra bränslen. Använd inte eller lämna köksfläkten utan korrekt isatta lampor eftersom det kan leda till risk för elstöt. Använd aldrig köksfläkten utan gallret korrekt monterat!

Använd endast fästskruvar som levereras med produkten för installation eller köp rätt typ av skruvar, om de inte medföljer apparaten. Använd skruvar av korrekt längd som identifieras i Installationshandboken. När köksfläkten och utrustningen som inte försörjs med elektrictet är igång samtidigt, får det negativa trycket i rummet inte överstiga 4 Pa (4 × 10-5 bar).200 Denna apparat är märkt i enlighet med EU-direktivet 2012/19/EG, elektriskt och elektroniskt avfall (WEEE). Genom att säkerställa en korrekt skrotning av denna produkt bidrar användaren till att förhindra potentiella, negativa konsekvenser för miljön och för vår hälsa. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall.Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten ska skrotas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta lokala myndigheter, ortens sophanteringstjänst eller butiken där produkten inhandlades. Utrustning som har projekterats, testats och konstruerats i enlighet med standarderna för: Säkerhet EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Prestation: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• Elektromagnetisk komaptibilitet: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000- 3-12. Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När ni börjar att laga mat ska köksfläkten slås på och ställas på minimihastighet, lämna den dessutom på i ett par minuter efter att matlagningen är klar. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast booster-funktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/ kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska funegra effektivt ska det rengöras, om nödvändigt. För att optimera och reducera bullret till ett minimum, ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas.201

Användning av spishäll Induktionshällens system grundar sig på det fysiska fenomenet med magnetisk induktion. Det här systemets grundläggande egenskap är att det överför energin från generatorn direkt till kastrullen. Fördelar: Jämfört med en elektrisk spishäll är Induktionshällen: - Säkrare: lägre temperatur på glasytan. - Snabbare: kortare tider för uppvärmning av mat. - Exaktare: hällen reagerar omedelbart på era kommandon - Effektivare: 90 % av den upptagna energin förvandlas till värme. När kastrullen tas av hällen, bryts dessutom värmeöverföringen omedelbart vilket eliminerar onödig värmedispersion.

Använd endast kastruller som är märkta med symbolen Viktigt: för att undvika bestående skador på hällens yta ska följande kokkärl inte användas: - kokkärl med ojämn botten. - kokkärl i metall med emaljerad botten. - kokkärl med skrovlig botten för att undvika att repa hällens yta. - placera aldrig varma kastruller och stekpannor på hällens kontrollpanel.

2.1.1 Befintliga kokkärl

Induktionstekniken använder magnetism för att alstra värme. Därför måste kokkärlen innehålla järn. Kontrollera med en vanlig magnet om kastrullen innehåller järn. Kokkärl som inte är magnetiska är inte lämpliga för denna typ av matlagning.

2.1.2 Lämplig bottendiameter

VIKTIKGT: om kastrullerna inte har rätt mått, tänds inte kokzonerna För att se minimum diametern för kastrullen som ska användas på varje enskild kokzon, konsultera delen med illustrationerna i denna manualen.

För att erhålla ett optimalt resultat rekommenderar vi att: - Använda pannor och kastruller som har samma bottendimension som kokzonen. - Endast använda pannor och kastruller med plan botten. - När det är möjligt täcka kokkärlen med ett lock under matlagningen. - Koka grönsaker, potatis etc. med en liten mängd vatten i syftet att reducera koktiderna. - Använda tryckkokare för att ytterligare reducera energiförbrukning och koktider. - Placera kokkärlet mitt över kokzonen som är avbildad på spishällen. Användning av frånluftssug Frånluftssystemet kan användas i sugversion med extern avledning filtrerande med inre återcirkulation. Frånluftsversion Fig.7 Ångorna avleds ut extern genom en rad rörledningar (de ska inhandlas separat) som fästs i den redan medföljande kopplingsflänsen. Utloppsrörets diameter ska vara likvärdig med kopplingsringens diameter: - vid rektangulärt utlopp 222 x 89 mm - vid runt utlopp Ø 150 mm (*) För ytterligare information, se sidan om frånluftsversionens tillbehör i avsnittet med illustrationer i denna handbok. Fig.7c Anslut produkten till utloppsrör och -öppningar i väggen med en likvärdig diameter som luftutloppet (fkopplingsfläns). Användning av utloppsrör och luftöppningar i väggen med en mindre diameter leder till en minskad frånluftskapacitet och en drastisk ökning av buller. Vi frånsäger oss allt ansvar vad beträffar detta. ! Använd en rörledning av minsta oundgängliga längd ! Använd en rörledning med så få böjningar som möjligt (maximal böjningsvinkel: 90° ! Undvik drastiska ändringar i ledningens tvärsnitt. Filtrerande version Fig. 8 Frånluften kommer att filtreras via särskilda fett- och luktfilter innan den återleds in i rummet. Produkten levereras med alla nödvändiga delar för en standardinstallation med luftavledning i den främre delen av möbelsockeln. Fyra batterier med högpresterande keramiska filter med aktivt kol ingår redan i leveransen. De keramiska filtren är innovativa modulära kolfilter som regenererar sig (se avsnittet Underhåll - Filter med aktivt kol i denna handbok). De kemiska och fysiska egenskaperna gör det möjligt att uppnå en högeffektiv luktabsorbering och ett högt mekaniskt motstånd. För ytterligare information, se sidan om den filtrerande versionens tillbehör i avsnittet med illustrationer i denna handbok. Fig. 13b202

Såväl den elektriska som den mekaniska installationen ska utföras av behörig personal Hushållsmaskinen är tillverkad för att byggas in i en arbetsbänk med tjocklek på 2-6 cm, i händelse av TOP installation; 2,5-6 cm i händelse av FLUSH installation. Minimumavståndet mellan spishällen och väggen ska vara minst 5 cm framtill, minst 4 cm på sidorna och minst 50 cm från köksskåpen ovanför. OBS = De föreslagna avstånden är indikativa: vid projekteringen av utrymmena, ska kökstillverkarens indikationer iakttas.

3.1 Elektrisk anslutning

Fig. 3 - Gör apparaten strömlös -Installationen ska utföras av behörig, erfaren personal som känner till gällande föreskrifter angående installation och säkerhet . -Tillverkaren frånsäger sig allt ansvar gentemot personer, djur och föremål i det fall föreskrifterna i detta kapitel inte respekteras. -Elkabeln ska vara tillräckligt lång för att spishällen ska kunna tas ur bänkskivan -Kontrollera att den angivna spänningen på märkplåten som är placerad på spishällens undersida överensstämmer med elnätets spänning i hemmet. Använd inte förlängningskablar. - Jordanslutning är obligatorisk enligt lag. -Jordkabeln ska vara 2 cm längre än övriga kablar. - I det fall köksapparaten inte är utrustad med en elkabel, användl en kabel med en tvärsnittsarea på minst 2.5 mm2 för en effekt på upptill 7200 Watt,; för högre effekter ska tvärsnittsarean vara 4 mm2). - Ingen del av kabeln får uppnå en temperatur som överskrider lokalens temperatur med 50°C. - Apparaten kommer att vara permanent ansluten till elnätet, därför ska anslutningen med elnätet utföras med en godkänd flerpolig strömbrytare som garanterar en total frånkoppling från nätet i händelse av överspänning enligt klass III.Strömbrytaren ska vara lättillgänglig efter avslutad installation. Obs : för att ansluta hushållsmaskinen med alternativ anslutning enfas är det nödvändigt att avlägsna den befintliga kabeln och byta ut den med en annan typ av kabel (medföljer inte) som har följande egenskaper : enfasanslutning : kabel H05V2V2-F 3G4 Fig. 3a Observera! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och att elkabeln är korrekt monterad. Observera! Byte av elektrisk kabel ska utföras av behörig servicetekniker eller av annan person med liknande kvalificering.

Anmärkning : produkten är utrustad med funktionen Power Limitator (effektbegränsare) vilket gör det möjligt att ställa in en max.energiabsorption i kw Inställningen ska göras vid abslutningen av produkten till nätförsörjningen (senast 2 minuter därefter). För inställningssekvensen av Power Limitation (effektbegfränsning), se avsnittet Funktion i denna handbok.

Innan installationen påbörjas: Kontrollera efter att produkten packats upp att inga skador uppstått i samband med transporten.Kontakta återförsäljaren eller servicekontoret i sådant fall innan installationen påbörjas. Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen. Kontrollera att inget medföljande material (till exempel påsar med skruvar,garantihandlingar etc.) lämnats kvar i emballaget, avlägsna eventuellt och spara det. Kontrollera också att det finns ett elektriskt uttag i närheten av installationsplatsen. Förberedelse av köksmöbeln för infällning: - Produkten kan inte installeras ovanför kylanordningar, diskmaskiner,kakelugnar, ugnar, tvättmaskiner och torktumlare. Utför alla utskärningsarbeten i köksmöbeln innan spishällen sätts på plats och avlägsna allt sågspån och rester noga. VIKTIGT : använd ett (S), che temperaturbeständigt tätningsmedel,upp till 250° ; före installationen ska de bänkytor som ska limmas rengöras noggrant för att ta bort alla ämnen som skulle kunna motverka ett bra fäste (t.ex.: avstrykningsmedel, konserveringsmedel, fetter, olja, damm, rester av äldre tätningsbeläggningar osv.); limmet ska fördelas enhetligt över hela ramens omkrets; efter limningen ska det låta torkas i ungefär 24 timmar. Fig. 1b OBSERVERA! Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner. Obs: för en korrekt installation av produkten rekommenderar vi att belägga rörledningarna med ett självhäftande tätningsmaterial med följande egenskaper: - elastisk film i mjuk PVC, med akrylbeläggning - som efterföljer standarden DIN EN 60454 - flamskyddsmedel - utmärkt åldringsbeständighet - beständig mot temperaturstegringar - användbar på låga temperaturer203

Kontrollpanel Obs: En lätt vidröring (tryck) på symbolerna är tillräcklig för att välja funktioner.

1. PÅ/AV för spishäll/frånluftssug på spishäll

2. Lägesindikator kokzon

5. Indikator frånluftssug

6. Val av frånluftssug

Ökning/Minskning av frånluftshastighet (effekt)

7. Aktivering av automatiska funktioner

Återställning av filtermättnad

12. Visualisering av frånluftshastighet (effekt)

14. Display frånluftssug

18. Indikator för automatisk frånluftsfunktion

19. Indikatorlampa för timer, aktiverad

Innan spishällen sätts i funktion: Spishällens samtliga funktioner har designats i enlighet med mycket stränga säkerhetsnormer Därför:

• Aktiveras inte vissa funktioner, eller inaktiveras automatiskt när kokzonerna saknar kokkärl eller när dessa är felplacerade.

• I andra fall inaktiveras de aktiverade funktionerna automatiskt efter några sekunder när den valda funktionen kräver en ytterligare inställning som uteblivit (t.ex. . ““Slå på spishällen ” utan “Val av kokzon” och “Arbetstemperatur”, eller “Låsfunktion” eller “Timer”). Observera! I det fall (till exempel) spishällen används under en lång tidsperiod kan avstängningen av kokzonen fördröjas på grund av restvärmen. På displayen visas symbolen“ ” som indikerar att avsvalningsfasen pågår. Vänta tills displayen släcks innan du närmar dig kokzonen. Kokzonernas display på displayerna för kokzonerna indikeras följande:

Kokzonen är påslagen

Indikatorlampa för restvärme

Temperaturkontrollfunktionen är aktiverad

Barnlåsfunktionen är aktiverad

Hällens funktioner Säker aktivering Produkten aktiveras endast om det finns kokkärl på kokzonerna: uppvärmningsprocessen aktiveras inte eller avbryts om det inte finns några kastruller eller om de tas bort från hällen. Kastrullsensor Produkten avläser automatiskt närvaron av kokkärl på spishällen. Säkerhetsavstängning Utav säkerhetsskäl har varje kokzon en maximal funktionstid som beror på den inställda effektnivån. Indikatorlampa för restvärme Om en eller flera kokzoner stängs av signaleras närvaron av restvärme med en lampa för motsvarande område på displayen, genom symbolen “ ” .

Funktion Obs: För att aktivera eventuell funktion ska den önskade zonen först aktiveras. Tändning Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av Obs: Denna funktion är dominerande över samtliga andra funktioner. Val av kokzoner Vidrör (tryck in Valfältet (3) som motsvarar önskad kokzon. 9 effektnivåer Hällen är försedd med 9 effektnivåer Rör vid och låt fingrarna glida längs Valfältet (3): Åt höger för att öka effektnivån; åt vänster för att minska effektnivån;

Effektbooster Produkten är utrustad med en ytterligare effektnivå (utöver nivån ), vilken förblir aktiv i 10 minuter varefter den återgår till den föregående nivån. Rör vid och låt fingrarna glida längs Valfältet (3) (utöver nivån ) och aktivera Power Booster Effektboosterns nivå indikeras på displayen för den valda zonen med symbolen ” ”205 Bridge-zoner Kokzonerna kan tack vare Bridge-funktionen (parallellkoppling) fungera parallellt i kombination och skapa en enhetlig zon med samma effektnivå. Denna funktion gör det möjligt att laga mat på ett homogent sätt med stora långpannor och kastruller. Det går att använda funktionen med den främre kokzonen “Huvudzon” i kombination med den bakre kokzonen “Sekundär zon” (för att kontrollera för vilka zoner som denna funktion förutses, se avsnittet med illustrationer i denna handbok). För att aktivera Bridge-funktionen (parallellkoppling): Välj samtidig de två kokzonerna som du vill använda - Bridge-indikatorn (20) för den ”Sekundära” kokzonen tänds

- med hjälp av Valfältet (3) för kokzonen“Master” kommer det att vara möjligt att ställa in Drifts (Effekt) nivå -för at inaktivera Bridge-funktionen är det tillräckligt att upprepa aktiveringsproceduren

Temperaturhanterare Temperaturhanteraren är en funktion som tillåter att ställa in den, lämpligaste, förhandsinställda temperaturen, för att erhålla resultatet som du önskar (konsultera tabellen för Temperaturhanteraren i slutet av detta kapitlet. Välj önskad kokzon.

• Tryck en eller flera gånger in (4) för att välja den lämpligaste nivån bland de tillgängliga:

• Tryck in på nytt för att stänga av. På displayen för kokzonen som fungerar med Temperaturhanteraren visas symbolen “ ” Knapplås Knapplåset tillåter att blockera kokhällens inställningar, för att undvika ofrivilliga manipuleringar och lämna de redan inställda funktionerna aktiverade. Aktivering:

• Lysdioden ovanför knappen tänds för att indikera att aktiveringen verkställts Upprepa proceduren för att inaktivera.

Barnlås Barnlåset gör att det går att undvika att barn oavsiktligen får åtkomst till kokzonerna och frånluftsområdet, och förhindrar aktiveringen av funktionerna. Barnlåset kan endast aktiveras när produkten är på men med kokzonerna (och frånluftsområdet) avstängda. Aktivering:

• ta bort alla eventuella kokkärl från spishällen

• tryck in och håll intryckta samtidigt (9) och (10), en ljudsignal anger att funktionen är aktiverad och ett " " visas på displayerna(13) och (14). Upprepa proceduren för att inaktivera.

Timer Timer-funktionen är en nedräkningsanordning som det går att ställa in samtidigt för varje kokzon (och för frånluftsområdet). När den inställda tiden löpt ut stängs kokzonen (eller frånluftsområdet) automatiskt av och användaren informeras om detta med en särskild ljudsignal. Aktivering/Justering av Timer-funktionen för spishällen

• Välj kokzon (effekt ¹ 0).

• Tryck in (8) för att nå Timer funktionen

• Justera Timerns tidsperiod: tryck på väljaren , för att öka tiden till den automatiska avstängningen tryck på väljaren för att minska tiden till den automatiska avstängningen

Upprepa operationen för övriga kokzoner om så önskas. Obs: Varje kokzon kan ha en annorlunda Timer inställd. På displayen (15) visas den senast valda kokzonens nedräkning i 10 sekunder, därefter kommer nedräkningen med den lägsta tiden att visas.206 När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in) , medan displayen (15) blinkar, med symbolen “ . ". Obs: vid sidan av kokzonen, vid användning av timern, visas symbolen (19) Avstängning av Timern:

• ställ in värdet för timern på " " , genom Obs! Funktionen förblir aktiverad även om andra knappar under tiden inte trycks ned. Äggtimer Äggtimerns funktion är en nedräkning som är oberoende av kokzonerna (och frånluftsområdet). Äggtimern aktiveras genom att trycka in (8) . Obs : för justering av Äggtimern ska ni följa samma procedur som förTimern. När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in) , medan displayen (15) blinkar, med symbolen “ . ".

Paus Pausfunktionen tillåter att avbryta vilken som helst aktiverad funktion på hällen och föra effektnivån till noll. Aktivering:

• en " " visas på displayerna (13). För att inaktivera funktionen: Obs: denna proceduren återställer spishällens tillstånd före pausen

• inom 10 sekunder låt fingrarna glida åt höger längs Valfältet(3), för kokzon 2 (FIG.19); Obs :om proceduren inte utför inom denna tiden förblir pausfunktionen aktiverad. Obs: om inte Pausfunktionen inaktiveras, stängs spishällen automatiskt av.

Recall Recall-funktionen tillåter att upprepa alla de utförda inställningarna för hällen, i händelse av oavsiktlig avstängning. Aktivering:

• slå på hällen på nytt inom 6 sekunder från avstängningen

• tryck in " " inom de påföljande 6 sekunderna

Automatic Heat UP Funktionen Automatic Heat UP tillåter att snabbare nå den inställda effekten, med denna funktionen har vi fördelen att erhålla en snabbare tillagning, men utan risk att bränna vid livsmedlen, eftersom temperaturen inte överskrider den inställda. Denna funktionen är tillgänglig för effektnivåerna 1 - 8. Aktivering:

• tryck länge på Valfältet (3), på den önskade effekten

Effektbegränsning Effektbegränsningsfunktionen gör det möjligt att ställa in produktens funktion och begränsa den maximala energiabsorptionen. Obs : inställningen ska göras när hällen är avstängd, utan tryck på knappen , vid anslutningen av hällen till elnätet eller vid återanslutning av själva elnätet, inom de påföljande 2 minuterna.. För att ställa in effektbegränsningen: - tryck in och håll intryckta en lång stund, knapparna , tills en kort ljudsignal avges - glid samtidigt på glidreglagen FL och RL , från vänster till höger, Och håll intryckt länge vid bokstäverna P, tills en kort ljudsignal avges Timer displayen (15) visar symbolerna “CF6”, för att ange att det är möjligt att utföra inställningen

displayen för FL-zonen visar den aktuella inställningen** 0 = 7,4 KW 1 = 4,5 KW ** standardinställningen är ställd till 7,4 KW207 - för att ändra inställningen av Effektbegränsningsfunktionen, glid på glidreglaget FL - från vänster till höger, för att öka Kw - från höger till vänster för att minska Kw - för att spara det utförda valet, tryck in knapparna , i 1 sekund; en ljudsignal kommer att avges för att bekräfta inträffad inställning och du lämnar funktionen.208

ANVÄNDNING AV FRÅNLUFTSSUG

Tändning Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av Obs: Denna funktion är dominerande över samtliga andra funktioner.

Påslagning av frånluftssug Vidrör (tryck på)Valfältet (6) för att aktivera frånluftssugen Frånluftshastighet (effekt): Rör vid och låt fingrarna glida längs Valfältet (6): åt höger för att öka hastigheten (effekten) för frånluftssugen (0-10); åt vänster för att minska hastigheten (effekten) för frånluftssugent(10-0); Timer Aktivering/Justering av Timer-funktionen för frånluftssugen

• Välj frånluftssugen (hastighet 0).

• Tryck in (8) för att nå Timer funktionen (från vilken hastighet som helst)

• Justera Timerns tidsperiod: tryck på väljaren , för att öka tiden till den automatiska avstängningen tryck på väljaren för att minska tiden till den automatiska avstängningen på displayen (15) visas nedräkningen, Obs: vid sidan av frånluftssugets display, vid användning av timern, visas symbolen (19) När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in) , medan displayen (15) blinkar, med symbolen “ . ". Avstängning av Timern:

• ställ in värdet för timern på " " , genom Obs! Funktionen förblir aktiverad även om andra knappar under tiden inte trycks ned.

Indikator för filtermättnad Köksfläkten indikerar när det är nödvändigt att utföra filterunderhåll: Fettfilter LED-lampan “ ”(17) tänds Luktfilter med aktivt kol LED-lampan “ ”(17) blinkar Återställning av filtermättnad Efter att ha utfört underhåll på filtren (fett och/eller aktivt kol), tryck en lång stund in knappen (7) ; Lysdioden “ ” släcks och låter indikatorns räkning starta om.. Aktivering av mättnaden för det aktiva kolfiltrets mot lukter Denna indikatorlampa är normalt sett avaktiverad. För att aktivera den, gör så här: - slå på fläktytan genom ; - med avstängd fläktmotor och kokzoner, tryck in och håll intryckt (7); “ ” tänds och släcks sedan för att indikera inträffad aktivering. Avaktivering av mättnaden för det aktiva kolfiltret mot lukter upprepa den ovan beskrivna proceduren, för aktiveringen “ ” blinkar, och släcks sedan för att indikera inträffad avaktivering.

Melting Väljer en lämplig effektnivå för att försiktigt smälta ömtåliga livmedel utan att försämra kvaliteten (choklad, smör etc.).

Warming Väljer en lämplig effektnivå för att varsamt bibehålla livsmedlets temperatur, utan att nå kokpunkten.

Simmer Väljer en lämplig effektnivå för att låta maten koka svagt under längre tid. Används med fördel för tomatsåser, köttfärssåser, grönsakssopper och håller maten kokande på lämplig nivå (idealisk för kok i vattenbad). Undviker överkok av mat eller att maten bränns vid som är typisk för denna typ av matlagning. Använd denna typ av funktion efter att livmedlet kokat upp.211

Effektnivå Typ av matlagning Användningsnivå (indikationerna kompletterar egna erfarenheter och matlagningvanor) Max effekt Boost Snabb uppvärmning Idealisk för att snabbt höja temperaturen på matvaror som skall kokas upp i vatten eller för att snabbt värma vätskor 8-9 Fritering - kokning Ideailsk för att bryna, starta matlagning, fritera djubfrysta produkter, snabbt koka upp vätskor

Hög effekt 7-8 Bryning, stekning, kokning, grillning Idealisk för att bryna,hålla livsmedel kraftigt kokande, koka och grilla ( korta koktider, 5-10 minuter) 6-7 Bryning - kokning– stuvning– stekning – grillning Idealisk för att steka,hålla livsmedel kokande, koka och grilla (medellånga koktidera, 10-20 minuter), värma upp kokkärl

Medeleffekt 4-5 Kokning – stuvning – stekning– grillning Idealisk för att stuva, hålla livsmedel svagt kokande, koka (långa koktider), ihopkokning av pastan med såsen 3-4 Kokning - sjudning – redning – ostsmältning/ihopkokning (man tecatura)

Idealisk för längre kok, (ris, tomatsås, stekar, fisk) med vätska (t.ex.svatten, vin, buljong,mjölk), ihopkokning av pastan med såsen

2-3 Kokning - sjudning – redning – ostsmältning/ihopkokning (mantecatura)

Idealisk för långkok (mindre volymer under en liter: ris, tomatsås, stekar, fisk) med vätska (t.ex. vatten, vin, buljong,mjölk )

Låg effekt 1-2 Smältning – upptining – värmebibehållning – ostsmältning/ihopkokning (mantecatura) Idealisk för att mjuka upp smör, smälta choklad, tina upp små mångder livsmedel

Smältning – upptining – värmebibehållning – ostsmältning/ihopkokning (mantecatura)

Idealisk för att hålla mindre portioner mat varma direkt efter tillagningen, eller för att hålla uppläggningsfat varma och koka ihop risotton

OFF Effekt noll Uppställningsplats Spishällen står på Standby eller är avstängd (restvärme kan förekomma vilket indikeras med H

Typ av livsmedel Maträtter eller typ av matlagning Effekt nivåer och tillagningsfaser

Prima fase Potenze Seconda fase Potenze Pasta, ris Färsk pasta Uppkokning av vatten Booster-9 Pastan kokar och Vattnet hålls kokande 7-8 Färsk pasta Uppkokning av vatten Booster-9 Pastan kokar och Vattnet hålls kokande

7-8 Kokt ris Uppkokning av vatten Booster-9 Riset kokar och Vattnet hålls kokande 5-6 Risotto Stekning (mirepoix) och risrostning 7-8 Tillagning 4-5

Grönsaker, bönor Kokning Uppkokning av vatten Booster-9 Tillagning 6-7 Fritering

Uppstekning Uppvärmning av kokkärlet 7-8 Tillagning 6-7 Stuvning Uppvärmning av kokkärlet 7-8 Tillagning 3-4 Stekning (mirepoix) Uppvärmning av kokkärlet 7-8 Bryning av mirepoix 7-8

Kött Hel stek Bryning av köttet (om man bryner med smör används effekt 6) 7-8 Tillagning 3-4 Grillning Uppvärmning av kokkärlet 7-8 Grillning på båda sidor 7-8 Bryning Bryning i olja (om man bryner med smör används effekt 6) 7-8 Tillagning 4-5 Långkok/stuvning Bryning i olja (om man bryner med smör används effekt 6)

Uppvärmning av kokkärlet

Långkok/stuvning Bryning i olja (om man bryner med smör används effekt 6) 7-8 Tillagning 3-4 Fritering Uppvärmning av stekpannan med olja eller annat fett

Ägg Frittata Uppvärmning av stekpannan med smör eller annat fett 6 Tillagning 6-7 Omelett Uppvärmning av stekpannan med smör eller annat fett 6 Tillagning 5-6 Lättkokta/hårdkokta

Uppkokning av vatten

Pannkakor Uppvärmning av stekpannan med smör 6 Tillagning 6-7

Såser Tomatsås Bryning med olja (om man bryner med smör används effekt 6)

6-7 Tillagning 3-4 Ragù Bryning med olja (om man bryner med smör används effekt 6)

6-7 Tillagning 3-4 Besciamella Bottenredning (bryning av smör och mjöl)

5-6 Försiktig uppkokning

Efterrätter, krämer Vaniljsås

Ris alla Malta Värm mjölken 5-6 Låt sjuda 2-3213

Underhåll av spishällen: Observera! Kontrollera innan någon typ av rengörings- eller underhållsingrepp inleds att kokzonerna är avstängda och restvärmeindikatorn är släckt.

Spishällen ska rengöras efter varje användning. Viktigt: Använd inte svampar med slipeffekt eller stålull. Glaset kan med tiden nötas och ta skada. Använd inte frätande kemiska produkter som till exempel ugnsrengöringsmedel och fläckbortagningsmedel. Låt spishällen svalna efter varje användningstillfälle och rengör den därefter från matrester och fläckar på grund av överkok. Socker och sockerhaltiga livsmedel skadar spishällen och ska därför avlägsnas omedelbart. Salt, socker och sand kan orsaka repor på glasytan. Använd en mjuk trasa, hushållspapper eller särskilda rengöringsmedel för spishällar (följ Tillverkarens instruktioner). ANVÄND INTE ÅNGRENGÖRARE!!! Viktigt: Vid oavsiktliga och rikliga utsläpp av vätska från kokkärlen går det att ingripa genom utloppsventilen, som är belägen på produktens undre del för att kunna eliminera alla rester och utföra en rengöring med maximal hygienisk säkerhet. Fig.18 För en mer genomgående rengöring gpr det att ta bort den inre bassängen helt. Fig.18a - 18b Underhåll av frånluftssugen Rengöring Använd ENDAST en trasa fuktad med ett neutralt rengöringsmedel för rengöring. ANVÄND INTE REDSKAP ELLER INSTRUMENT FÖR RENGÖRING! Undvik användning av produkter som innehåller frätande medel. ANVÄND INTE RENGÖRINGSSPRIT! Fettfilter Fig. 15-16 Håller kvar fettpartiklarna från matlagningen. Det ska rengöras en gång i månaden (eller när systemet som anger filtermättnad indikerar att det finns ett behov), med icke aggressiva rengörinsmedel, för hand eller i en diskmaskin på låg temperatur och kort tvättcykel. Metallfettfiltret kan blekna vid diskning i diskmaskin men dess filtreringsegenskaper ändras inte alls. Aktiva karbonfilter (Endast för filtrerande version) Fig. 17 – 17a – 17b – 17c Samlar upp de obehagliga lukterna från matlagningen. Produkten är utrustad med fyra filterbatterier som håller kvar lukterna tack vare aktivt kol. Det aktiva kolet är integrerat i en keramikstruktur, som gör dem lätt och fullständigt åtkomliga för orenheterna och skapar på så sätt en betydande uppsugningsyta. Mättnaden av ”keramikfiltren med aktivt kol”, inträffar efter en mer eller mindre långvarig användning, beroende på typen av matlagning och regelbundenheten av rengöring av fettfiltren. Dessa luktfilter kan regenereras termiskt, ”var 2/3 månad” i förvärmd ugn, vid 200°C i 45 minuter.Regenereringen tillåter en maximal varaktighet av filtren på 5 år.214

Kontrollpanelen stängs av på grund av för hög temperatur De elektroniska komponenternas invändiga temperatur är för hög Vänta tills spishällen svalnat innen den kan användas igen

En kontinuerlig aktivering (permanent) av knappen, avläses. Gränssnittet stängs av efter 10 sekunder. Vatten, kastruller eller köksredskap, på användargränssnittet. Rengör ytan, avlägsna eventuella färemål från hällen. För alla andra felsignaler ( E … U …) Kontakta det tekniska servicekontoret och ange felkoden

Innan ni kontaktar servicekontoret 1.Kontrollera att problemet inte går att lösa med hjälp av indikationerna i “Felsökning”. 2.Stäng av och slå på apparaten för att kontrollera om problemet kvarstår. Kontakta närmaste Servicekontror i det fall dessa kontroller inte leder till att felet åtgärdas.LIB0126449G Ed. 11/18 www.aeg.com/shop www.aeg.com/shop
