GEBRUIKSAANWIJZING IDK84451IB AEG

Prima di contattare il Servizio Assistenza 1.Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in “Ricerca guasti”. 2.Spegnere e riaccendere l’apparecchio per accertarsi che l’inconveniente sia stato ovviato. Se dopo i suddetti controlli l’inconveniente permane, contattare il Servizio Assistenza più vicino.160 NL - Montagevoorschriften en gebruiksaanwijzing De instructies van deze handleiding strikt in acht nemen. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand, veroorzaakt door het apparaat als gevolg van de niet-naleving van de instructies van deze handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik voor het koken van voedingsmiddelen en het afzuigen van de dampen van het kookproces. Geen ander gebruik is toegestaan (bijv. het verwarmen van ruimtes). De fabrikant aanvaardt geen enkele aansprakelijkheid voor een oneigenlijk gebruik of voor verkeerde instellingen van de bedieningselementen. Het is mogelijk dat het product er anders uitziet dan in de illustraties van dit boekje, maar de aanwijzingen voor gebruik, onderhoud en montage blijven hetzelfde. Het is belangrijk om deze handleiding te bewaren zodat ze op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing moet de handleiding bij het product blijven. ! De instructies aandachtig lezen: deze bevatten belangrijke informatie over de installatie, het gebruik en de veiligheid. ! Geen elektrische wijzigingen op het product aanbrengen ! Alvorens het apparaat te installeren, moet gecontroleerd worden of alle onderdelen onbeschadigd zijn. Anders contact opnemen met uw leverancier en niet verder gaan met de installatie. ! Controleer de integriteit van het product alvorens over te gaan met de installatie. Anders contact opnemen met uw leverancier en niet verder gaan met de installatie. Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

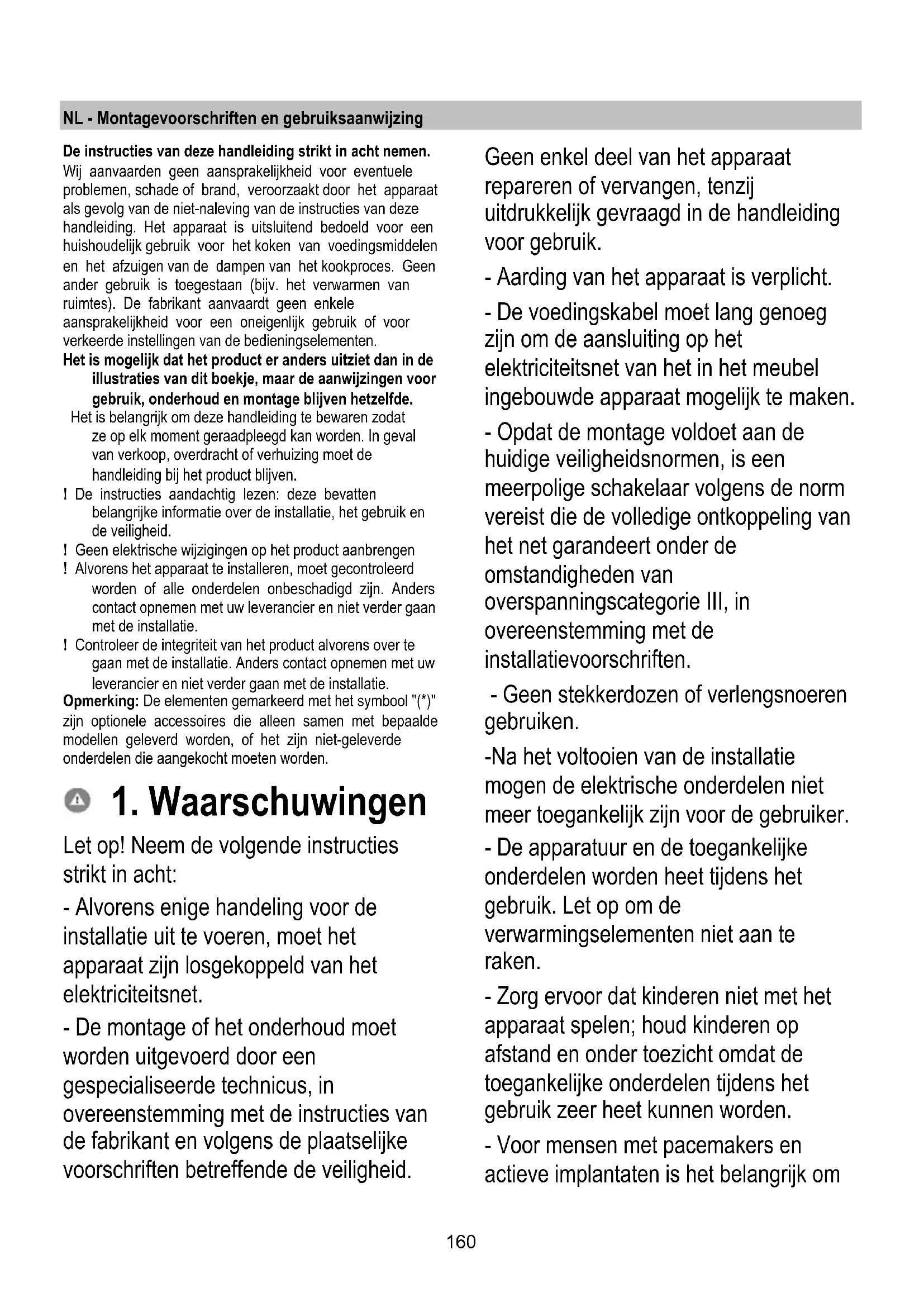

Let op! Neem de volgende instructies strikt in acht: - Alvorens enige handeling voor de installatie uit te voeren, moet het apparaat zijn losgekoppeld van het elektriciteitsnet. - De montage of het onderhoud moet worden uitgevoerd door een gespecialiseerde technicus, in overeenstemming met de instructies van de fabrikant en volgens de plaatselijke voorschriften betreffende de veiligheid. Geen enkel deel van het apparaat repareren of vervangen, tenzij uitdrukkelijk gevraagd in de handleiding voor gebruik. - Aarding van het apparaat is verplicht. - De voedingskabel moet lang genoeg zijn om de aansluiting op het elektriciteitsnet van het in het meubel ingebouwde apparaat mogelijk te maken. - Opdat de montage voldoet aan de huidige veiligheidsnormen, is een meerpolige schakelaar volgens de norm vereist die de volledige ontkoppeling van het net garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installatievoorschriften. - Geen stekkerdozen of verlengsnoeren gebruiken. -Na het voltooien van de installatie mogen de elektrische onderdelen niet meer toegankelijk zijn voor de gebruiker. - De apparatuur en de toegankelijke onderdelen worden heet tijdens het gebruik. Let op om de verwarmingselementen niet aan te raken. - Zorg ervoor dat kinderen niet met het apparaat spelen; houd kinderen op afstand en onder toezicht omdat de toegankelijke onderdelen tijdens het gebruik zeer heet kunnen worden. - Voor mensen met pacemakers en actieve implantaten is het belangrijk om161 te controleren, voorafgaand aan het gebruik van de inductiekookplaat, of uw stimulator compatibel is met het apparaat. - Tijdens en na gebruik de verwarmingselementen van het apparaat niet aanraken. - Vermijd het contact met doeken of andere brandbare materialen totdat alle onderdelen van het apparaat voldoende zijn afgekoeld. - Geen brandbare materialen op het apparaat of in zijn nabijheid plaatsen. - Oververhitte vetten en oliën kunnen gemakkelijk vlam vatten. Houd toezicht tijdens de bereiding van voedsel dat rijk is aan vet en olie. - Indien het oppervlak is aangetast of gebarsten, moet het apparaat worden uitgeschakeld om het gevaar van elektrische schok te voorkomen. - Het apparaat mag niet door een externe timer of een afzonderlijk systeem voor afstandsbediening in bedrijf worden gesteld. - Een kookproces met olie of vet op een kookplaat zonder toezicht kan gevaarlijk zijn en brand veroorzaken. - Het kookproces moet onder toezicht staan. Een kort kookproces moet constant bewaakt worden. - NOOIT proberen vlammen met water te blussen. In plaats daarvan, het apparaat uitschakelen en de vlammen doven met, bijvoorbeeld, een deksel of een blusdeken. Brandgevaar: plaats geen voorwerpen op de kookplaten. - Geen stoomreiniger gebruiken. - Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat omdat deze oververhit zouden kunnen raken. - Alvorens het model op het elektriciteitsnet aan te sluiten: controleer het typeplaatje (aan de onderkant van het apparaat) om er zeker van te zijn dat de spanning en het vermogen overeenkomen met die van het elektriciteitsnet en dat het stopcontact geschikt is. In geval van twijfel contact opnemen met een gekwalificeerde elektricien. Belangrijk: - Na gebruik de kookplaat uitschakelen door middel van het bedieningspaneel en niet vertrouwen op de pan-detector. - Om het morsen van vloeistoffen te voorkomen moet, voor het koken of verwarmen van vloeistoffen, de warmtetoevoer beperkt worden. - Laat de verwarmingselementen niet ingeschakeld met lege pannen of steelpannen, of zonder recipiënten. - Aan het einde van het kookproces de betreffende zone uitschakelen. - Tijdens het koken nooit vellen aluminiumfolie gebruiken of direct in aluminium verpakte producten plaatsen. Het aluminium zou kunnen smelten en uw apparaat onherstelbaar beschadigen. - Nooit een blikje met voedingsmiddelen opwarmen zonder dit eerst te openen: het zou kunnen ontploffen!162 Deze waarschuwing geldt voor alle andere soorten kookplaten. - Het gebruik van een hoog vermogen, zoals de functie Booster, is niet geschikt voor het verwarmen van bepaalde vloeistoffen, zoals bijvoorbeeld bakolie. De overmatige hitte zou gevaarlijk kunnen zijn. In dit geval raden wij het gebruik van een lager vermogen aan. - De recipiënten moeten rechtstreeks en in het midden op de kookplaat worden geplaatst. In geen geval andere objecten tussen de pan en de kookplaat plaatsen. - In geval van hoge temperaturen, vermindert het apparaat automatisch het vermogensniveau van de kookzones. Voordat er enige handeling voor reiniging of onderhoud wordt uitgevoerd, moet het product worden losgekoppeld van het elektriciteitsnet door de stekker te verwijderen of de hoofdschakelaar van de woning uit te schakelen. Gebruik tijdens alle handelingen voor installatie en onderhoud altijd werkhandschoenen. Het apparaat kan gebruikt worden door kinderen vanaf 8 jaar oud en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring of de nodige kennis, mits deze onder toezicht staan of nadat deze instructies kregen voor een veilig gebruik van het apparaat en betreffende het begrip van de gevaren die inherent zijn aan het apparaat. Kinderen moeten gecontroleerd worden om ervoor te zorgen dat ze niet met het apparaat spelen. De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen zonder dat deze onder toezicht staan. De ruimtes moeten beschikken over voldoende ventilatie wanneer de afzuigkap gelijktijdig gebruikt wordt met andere apparaten die functioneren op gas of andere brandstoffen. De afzuigkap moet regelmatig zowel intern als extern gereinigd worden (TEN MINSTE EENMAAL PER MAAND) en hierbij moeten alle uitdrukkelijke aanwijzingen van de onderhoudsinstructies in acht worden genomen. De niet-naleving van de voorschriften voor het reinigen van de afzuigkap en voor het vervangen en reinigen van de filters vormt een gevaar voor brand. Het is ten strengste verboden voedsel direct op de vlam voor te bereiden. Het gebruik van open vuur is schadelijk voor de filters, vormt een gevaar voor brand en moet derhalve altijd vermeden worden. Het frituren moet altijd onder toezicht worden uitgevoerd om te voorkomen dat de olie oververhit raakt en vlam vat. LET OP: Wanneer de kookplaat in werking is, kunnen de toegankelijke delen van de afzuigkap heet worden. Let op! Het apparaat niet op het elektriciteitsnet aansluiten voor zolang de installatie niet volledig voltooid is. Voor wat betreft de technische en veiligheidsmaatregelen voor de afvoer van de dampen moeten de eisen van de regelgeving van de plaatselijke bevoegde163 instanties strikt in acht worden genomen. De aangezogen lucht mag niet geleid worden in een kanaal dat ook gebruikt wordt voor het afvoeren van rookgassen van apparaten die functioneren op gas of andere brandstoffen. De afzuigkap niet zonder een correct gemonteerde lamp gebruiken of laten vanwege het gevaar voor elektrische schok. De afzuigkap nooit gebruiken zonder het correct gemonteerde rooster!

Gebruik alleen de met het product voor de installatie geleverde bevestigingsschroeven of, indien deze niet geleverd zijn, koop het correcte type schroef. Gebruik een correcte lengte voor de schroeven zoals beschreven in de handleiding voor installatie. Wanneer de afzuigkap gelijktijdig functioneert met apparaten die gevoed worden door een andere energie dan elektriciteit, mag de negatieve druk in de ruimte de 4Pa (4 x 10-5 bar) niet overschrijden. Dit apparaat is gemarkeerd volgens de Europese Richtlijn 212/19/EG, Waste Electrical and Electronic Equipment (WEEE) - (Afgedankte Elektrische en Elektronische Apparatuur (AEEA)) Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt verwijderd, draagt de gebruiker bij aan het voorkomen van potentieel negatieve consequenties voor het milieu en de gezondheid. Het symbool op het product of op de begeleidende papieren geeft aan dat dit product niet behandeld mag worden als huishoudelijk afval maar ingeleverd moet worden bij een erkend inzamelpunt voor de recycling van elektrische en elektronische apparaten. Verwerk het product in overeenstemming met de plaatselijke regelgeving voor afvalverwijdering. Voor meer informatie over de verwerking, het hergebruik en de recycling van dit product contact opnemen met de plaatselijke instantie voor de inzameling van huishoudelijke apparaten of de winkel waar het product is aangekocht. Apparatuur ontworpen, getest en vervaardigd in overeenkomst met de normen inzake:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-3; CEI/EN 61000-3-12. Suggesties voor een correct gebruik om de gevolgen voor het milieu te verminderen: Wanneer u begint de koken de afzuigkap op de minimale snelheid inschakelen en hem ook na het einde van de bereiding enkele minuten ingeschakeld laten. De snelheid alleen verhogen in geval van een grote hoeveelheid stoom en rook en gebruik de functie booster alleen in extreme gevallen. Om het systeem voor de geurbeperking efficiënt te behouden moet(en), wanneer nodig, het/de koolstoffilter(s) vervangen worden. Voor het efficiënt behouden van het vetfilter moet dit, wanneer noodzakelijk, gereinigd worden. Om de efficiëntie te optimaliseren en de geluidsemissies te beperken, is het raadzaam de in deze handleiding aangegeven maximale diameter voor het leidingensysteem te gebruiken.164

Gebruik van de kookplaat Het kooksysteem op inductie is gebaseerd op het fysische verschijnsel van magnetische inductie. De voornaamste eigenschap van dit systeem is de directe overdracht van energie van de generator naar de pan. Voordelen: In vergelijking met elektrische kookplaten is uw inductiekookplaat: - Veiliger: lagere temperatuur op het glazen oppervlak. - Sneller: kortere verwarmingstijden van het voedsel. - Preciezer: de kookplaat reageert onmiddellijk op uw commando’s. - Efficiënter: 90% van de geabsorbeerde energie wordt omgezet in warmte. Bovendien wordt de warmteoverdracht onmiddellijk onderbroken zodra de pan van de kookplaat verwijderd wordt en wordt zo onnodig warmteverlies voorkomen.

2.1 Recipiёnten voor het koken

Gebruik alleen pannen met het symbool Belangrijk: om blijvende beschadiging van het oppervlak van de kookplaat te voorkomen, gebruik geen: - recipiënten waarvan de bodem niet volledig plat is. - metalen recipiënten met geëmailleerde bodem. - recipiënten met een ruwe onderkant, om krassen op het oppervlak van de kookplaat te voorkomen. - plaats nooit hete pannen en steelpannen op het oppervlak van het bedieningspaneel van de plaat.

2.1.1 Recipiёnten reeds in uw bezit

Koken op inductie maakt gebruik van magnetisme om warmte te genereren. De recipiënten moeten derhalve ijzer bevatten. Met een eenvoudige magneet kunt u controleren of het materiaal van de pan magnetisch is. Wanneer ze als niet- magnetisch worden bevonden, zijn de pannen niet geschikt.

2.1.2 Aanbevolen diameters voor de bodem van de

pan BELANGRIJK: indien de pannen geen correcte afmetingen hebben, worden de kookzones niet geactiveerd. Raadpleeg het geïllustreerde deel van deze handleiding om te controleren welke diameter pan op elke afzonderlijke zone gebruikt moet worden.

Voor het verkrijgen van de beste resultaat raden wij aan: - Braadpannen en pannen te gebruiken met een diameter van de bodem die gelijk is aan die van de kookzone. - Alleen pannen en braadpannen met een vlakke bodem te gebruiken. - Indien mogelijk de deksels tijdens het koken op de pannen te houden. - Groenten, aardappelen, enz. te koken met een kleine hoeveelheid water om de bereidingstijd te beperken. - De snelkookpan te gebruiken om het energieverbruik en kooktijd verder te beperken. - De pan in het midden van de op de plaat aangegeven kookzone te plaatsen.165 Gebruik van de afzuigkap Het afzuigsysteem kan gebruikt worden in de afzuigversie met externe afvoer of in de filterversie met interne recirculatie. Extractie-vorm Afb.7 De dampen worden naar buiten afgevoerd door middel van een reeks leidingen (apart aan te schaffen) bevestigd op de meegeleverde flensaansluiting. De diameter van het afvoerkanaal moet gelijk zijn aan de diameter van de aansluitring: - in geval van rechthoekige uitgang 222 x 89 mm - in geval van ronde uitgang Ø 150 mm (*) Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de afzuigversie in het geïllustreerde deel van deze handleiding. Afb.7c Sluit het product aan op leidingen en uitlaatopeningen in de wand met een gelijke diameter aan die van de luchtuitlaat (flensaansluiting). Het gebruik van leidingen en uitlaatopeningen met een kleinere diameter veroorzaken een verminderde prestatie van de afzuiging en een aanzienlijke toename van het geluidsniveau. In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid. ! Gebruik een zo kort mogelijke leiding. ! Gebruik een leiding met zo weinig mogelijk bochten (maximale hoek van de bocht: 90°). ! Vermijd drastische wijzigingen in de doorsnede van de leiding.

Filtratie-vorm Afb.8 De aangezogen lucht wordt na filtratie door speciale vetfilters en geurbeperkende filters weer in de ruimte geleid. Het product wordt geleverd met alle elementen noodzakelijk voor een standaardinstallatie, met de luchtuitlaat aan de voorzijde van de plint van het meubel. De verpakking omvat reeds vier sets performante keramische filters met actieve koolstof. De keramische filters zijn innovatieve modulaire zelfgenererende koolstoffilters (raadpleeg het deel Onderhoud - Filters met actieve koolstof van deze handleiding). De fysisch-chemische eigenschappen maken het mogelijk een hoge efficiëntie van geurabsorptie te bereiken en een hoge mechanische weerstand. Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de filterversie (in het geïllustreerde deel van deze handleiding). afb. 13b166

Zowel de elektrische als de mechanische installatie moeten worden uitgevoerd door gespecialiseerd personeel. Het apparaat is vervaardigd voor inbouw in een 2-6 cm dik werkblad in geval van opbouwinstallatie; een verzonken installatie vereist een 2,5-6 cm dik werkblad. De minimale afstand tussen de kookplaat en de wanden moet aan de voorkant ten minste 5 cm bedragen, aan de zijkanten 4 cm en ten minste 50 cm ten opzichte van de kastjes erboven. NB = Dit zijn indicatieve afstanden: houd bij het bepalen van de afstanden rekening met de aanwijzingen van de fabrikant van de keuken.

3.1 Elektrische aansluiting

Afb. 3 - Verwijder de stekker van het apparaat uit het stopcontact. - De installatie moet worden uitgevoerd door professioneel gekwalificeerd personeel dat op de hoogte moet zijn van de van kracht zijnde veiligheids- en installatievoorschriften. - De fabrikant wijst iedere aansprakelijkheid af voor letsel aan personen of dieren en voor materiële schade die het gevolg zijn van de niet-naleving van de in dit hoofdstuk beschreven richtlijnen. - De voedingskabel moet voldoende lang zijn om de kookplaat uit het werkblad te kunnen verwijderen. - Verzeker u ervan dat de spanning aangegeven op het typeplaatje op de onderzijde van het apparaat overeenkomt met die van de woning waar het apparaat geïnstalleerd zal worden. - Geen verlengsnoeren gebruiken. - De aarding is wettelijk verplicht. - De elektrische aardgeleider moet 2 cm langer zijn dan de andere geleiders. - In het geval dat het apparaat niet is uitgerust met een voedingskabel, gebruik dan een kabel met een minimale doorsnede van de geleiders van 2,5 mm2 voor vermogens tot 7200 watt; voor hogere vermogens moet de doorsnede 4 mm2 zijn). - Op geen enkel punt van de kabel mag de temperatuur 50°C hoger zijn dan de omgevingstemperatuur. - Het apparaat is bedoeld om permanent aangesloten te zijn op het elektriciteitsnet; daarom moet de verbinding met de vaste netvoeding worden uitgevoerd door middel van een meerpolige schakelaar volgens norm, die de volledige ontkoppeling van de netvoeding garandeert onder de omstandigheden van de overspanningscategorie III en die na de installatie gemakkelijk bereikbaar moet zijn. Opmerking: om het apparaat te verbinden met een optionele éénfasige aansluiting moet de aanwezige kabel verwijderd worden en vervangen worden met een ander type kabel (niet meegeleverd) met de volgende kenmerken: éénfasige aansluiting: kabel H05V2V2-F 3G4 afb. 3a Let op! Voordat u het circuit weer op het voedingsnet aansluit en de goede werking ervan controleert, moet altijd eerst gecontroleerd worden of de netkabel correct gemonteerd is. Let op! De vervanging van de verbindingskabel moet worden uitgevoerd door de erkende technische servicedienst of door een persoon met een soortgelijke deskundigheid. Opmerking : het product is uitgerust met de functie Power Limitator door middel waarvan een maximale drempel voor kW-absorptie kan worden ingesteld. De instelling moet worden uitgevoerd op het moment van aansluiting van het product op het elektriciteitsnet of de heraansluiting van het elektriciteitsnet zelf (binnen 2 minuten). Raadpleeg het deel Werking van deze handleiding voor de instelvolgorde van de Power Limitator.

Voordat u begint met de installatie:

• Na het uitpakken van het product controleren of het niet beschadigd is tijdens het transport en in geval van problemen, alvorens verder te gaan met de installatie, contact opnemen met uw leverancier of de klantenservice.

• Controleer of het gekochte product de juiste afmetingen heeft voor de gekozen installatiezone.

• Controleer of de verpakking (om transportredenen) aanvullend materiaal bevat (zoals bijvoorbeeld zakjes met schroeven, de garantie enz.); dit moet eventueel verwijderd en bewaard worden.

• Controleer ook of er in de nabijheid van de installatiezone een stopcontact beschikbaar is. Voorbereiding van het meubel voor de inbouw: - Het product mag niet geïnstalleerd worden boven koelapparatuur, vaatwasmachines, fornuizen, ovens, wasmachine en wasdrogers. - Voer eerst alle zaagwerkzaamheden in het meubel uit en verwijder alle houtkrullen en zaagsel voordat de kookplaat geplaatst wordt. BELANGRIJK: gebruik een één-component lijmkit (S), met een thermische weerstand tot aan 250°; voorafgaand op de installatie moeten de te verlijmen oppervlakken zorgvuldig gereinigd worden en moeten alle stoffen, die de hechting zouden kunnen aantasten, verwijderd worden (bijv.: losmiddelen, conserveringsmiddelen, vetten, oliën, poeders, oude lijmresten, enz.); de kit moet gelijkmatig over de gehele omtrek van de lijst verdeeld worden; na het verlijmen de kit gedurende ongeveer 24 uur laten opdrogen. Afb. 1b LET OP! De ontbrekende installatie van schroeven en bevestingselementen, zoals voorzien in deze instructies, kan gevaren van elektrische aard veroorzaken. Opmerking: voor een correcte installatie van het product is het raadzaam de leidingen te omwikkelen met een kleefstof met de volgende kenmerken: - elastische folie van zachte PVC, met hechtmiddel op basis van acrylaat - moet voldoen aan de norm DIN EN 60454 - vlamvertragend - uitstekende weerstand tegen veroudering - bestand tegen temperatuurwisselingen - bruikbaar bij lage temperaturen167

Bedieningspaneel Opmerking: Voor het selecteren van de commando's is het voldoende om het overeenkomstige symbool aan te raken (erop te drukken).

1. ON/OFF van de kookplaat / de afzuigkap voor de

3. Selectie kookzones

6. Selectie afzuigkap

Verhogen/Verlagen aanzuigsnelheid (vermogen)

7. Activering automatische functies

Verhogen/Verlagen tijd Timer

12. Weergave aanzuigsnelheid (vermogen)

18. Indicator functie automatische afzuiging

19. Indicator actieve Timer

20. Indicator actieve Bridge168

GEBRUIK VAN DE KOOKPLAAT

Belangrijk informatie alvorens te beginnen: Alle functies van deze kookplaat zijn ontworpen om te voldoen aan de meest strenge veiligheidsnormen. Derhalve:

• Worden bepaalde functies niet geactiveerd, of worden ze automatisch gedeactiveerd, in afwezigheid van pannen op de kookzone of wanneer deze niet goed geplaatst zijn.

• In andere gevallen worden de geactiveerde functies na enkele seconden automatisch gedeactiveerd wanneer de geselecteerde functie een andere instelling behoeft die echter niet wordt ingevoerd (bijv.: “Kookplaat inschakelen” zonder “Selecteer kookzone” en de “Bedrijfstemperatuur”, of de “Functie Lock” of de “Timer”). Let op! In geval van (bijvoorbeeld) een langdurig gebruik van de kookplaat, zou de uitschakeling van de kookzone niet onmiddellijk kunnen plaatsvinden omdat de koelfase wordt uitgevoerd; op het display van de kookzones verschijnt het symbool “ ”om aan te geven dat deze fase wordt uitgevoerd. Wacht tot het display uit gaat alvorens de kookzone te benaderen. Display kookzone op de displays van de kookzones wordt weergegeven:

Functie Temperature Manager actief

Functie Child Lock actief

Functie Automatic Heat UP

Kenmerken van de kookplaat Safe Activation Het product wordt alleen geactiveerd in aanwezigheid van pannen op de kookzones: het verwarmingsproces wordt niet geactiveerd of wordt onderbroken in geval van afwezigheid of verwijdering van de pannen. Pot Detector Het product detecteert automatisch de aanwezigheid van pannen op de kookzones. Safety Shut Down Om veiligheidsredenen heeft elke kookzone een maximale werkingsduur, afhankelijk van het ingestelde vermogensniveau. Residual Heat Indicator Bij de uitschakeling van één of meerdere kookzones wordt de aanwezigheid van restwarmte gesignaleerd met een speciale visuele aanduiding op het display van de betreffende zone, door middel van het symbool “ ” . Werking Opmerking: Voor de activering van de functies moet allereerst de gewenste zone geactiveerd worden. Inschakeling Druk op (aanraken) ON/OFF kookplaat/ afzuigkap Het controlelampje gaat branden om aan te geven dat de kookplaat/afzuigkap klaar is voor gebruik. Voor de uitschakeling nogmaals op de toets drukken. Opmerking: Deze functie heeft voorrang op alle andere functies. Selectie kookzones De Selectiebalk (3) van de gewenste kookzone aanraken (erop drukken). 9 Power Level De kookplaat is uitgerust met 9 vermogensniveaus. De Selectiebalk (3) aanraken en de vingers er over verschuiven: naar rechts om het vermogensniveau te verhogen; naar links om het vermogensniveau te verlagen. Power Booster Het product is voorzien van een extra vermogensniveau (hoger dan het niveau ), dat 10 minuten actief blijft, waarna het vermogen terugkeert naar het eerder gebruikte niveau. De Selectiebalk (3) aanraken en de vingers er over verschuiven (voorbij het niveau ) en de Power Booster activeren Het niveau Power Booster wordt op het display van de geselecteerde zone aangegeven met het symbool ” ”169 Bridge Zones De kookzones aan de zijn, dankzij de functie Bridge, in staat om gecombineerd te werken en zo één enkele zone met hetzelfde vermogensniveau te creëren. Deze functie staat toe om, in geval van zeer grote pannen en platen, een gelijkmatige bereiding te verkrijgen. Het is mogelijk om de voorste kookzone “Master” te gebruiken in combinatie met de overeenkomstige “Secundaire” kookzone aan de achterzijde (raadpleeg het geïllustreerde deel van deze handleiding om te controleren voor welke zones deze functie geactiveerd kan worden). Voor de activering van de functie Bridge: - selecteer gelijktijdig de twee kookzones die men wenst te gebruiken - de indicator Bridge (20) van de “Secundaire” kookzone wordt geactiveerd “ ” - door middel van de Selectiebalk (3) van de kookzone “Master” is het mogelijk om het te gebruiken Niveau (Vermogen) in te stellen - voor de deactivering van de Functie Bridge is het voldoende de activeringsprocedure te herhalen

Temperature Manager Temperature Manager is een functie voor het vooraf instellen van een temperatuur, de meest geschikte voor het verkrijgen van het gewenste resultaat (raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk). Selecteer de gewenste kookzone.

• Druk één of meerdere keren op (4) voor het selecteren van het meest geschikte onder de beschikbare niveaus:

• Raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk.

• Druk nogmaals om uit te schakelen. Op het display van de met Temperature Manager functionerende kookzone verschijnt het symbool “ ” Key Lock Door middel van de Key Lock kunnen de instellingen van de kookplaat vergrendeld worden om te voorkomen dat deze per ongeluk gewijzigd worden en om de reeds ingestelde functies actief te laten. Activering:

• de LED van de toets gaat aan om de activering van de functie aan te geven Voor de deactivering dezelfde handeling herhalen.

Child Lock Door middel van de Child Lock kan, met de belemmering van de activering van alle functies, vermeden worden dat kinderen de kookzones en de afzuigzone per ongeluk inschakelen. De Child Lock kan alleen geactiveerd worden met het ingeschakelde product maar met de uitgeschakelde kookzones (en afzuigzone). Activering:

• verwijder de eventueel op de kookplaat aanwezige pannen

• houd gelijktijdig (9) en de (10) ingedrukt, een geluidssignaal geeft aan dat de functie actief is en er wordt een " " weergegeven op de displays (13) en (14). Voor de deactivering dezelfde handeling herhalen.

Timer De functie Timer is een countdown die, ook tijdelijk, kan worden ingesteld op iedere kookzone (en op de afzuigzone). Bij het verstrijken van de ingestelde tijd wordt de kookzone (of de afzuigzone) automatisch uitgeschakeld, hetgeen aan de gebruiker met een geluidssignaal gemeld wordt. Activering/Instelling van de functie Timer voor de kookplaat

• Selecteer de kookzone (vermogen ¹ 0).

• Druk op (8) voor toegang tot de functie Timer

• Stel de duur van de Timer in: druk op de selectietoets , voor het verhogen van de automatische uitschakeltijd druk op de selectietoets , voor het verminderen van de automatische uitschakeltijd170 Indien gewenst, deze handeling herhalen voor de andere kookzones. Opmerking: Voor iedere kookzone kan een andere Timer ingesteld worden, op het display (15) verschijnt voor 10 seconden de countdown van de laatst geselecteerde kookzone, waarna de countdown met de kortste tijd zal worden weergegeven. Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Opmerking: tijdens het gebruik van de Timer verschijnt naast het display van de kookzone het symbool (19) Voor het uitschakelen van de Timer:

• selecteer de kookzone

• stel de waarde van de timer in op " " , door middel van

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt wordt. Egg Timer De functie Egg Timer is een countdown die onafhankelijk is van de kookzones (en van de afzuigzone). De Egg Timer wordt geactiveerd door te drukken op (8) . Opmerking: volg voor de instelling van de functie Egg Timer dezelfde procedure als voor de functie Timer. Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Pauze Met behulp van de functie Pauze kunnen de actieve functies van de kookplaat stopgezet worden en wordt het kookvermogen op nul gesteld. Activering:

• er wordt een " " weergegeven op het display (13). Voor de deactivering van de functie: Opmerking : met deze handeling wordt de status van de kookplaat gereset naar die van voor de pauze

• binnen 10 seconden met de vingers naar rechts schuiven

de Selectiebalk (3), van de kookzone 2 (AFB.19); Opmerking : wanneer de handeling niet binnen deze tijd wordt uitgevoerd blijft de functie Pauze actief. Opmerking: indien, de Functie Pauze na 10 minuten niet gedeactiveerd wordt, zal de kookplaat automatisch uitschakelen.

Recall Met de functie Recall is het mogelijk om, in geval van een onbedoelde uitschakeling, alle op de kookplaat toegepaste instellingen te herstellen. Activering:

• de kookplaat weer inschakelen binnen 6 seconden na de uitschakeling

• druk op " " binnen de volgende 6 seconden

Automatic Heat UP Door middel van de functie Automatic Heat UP is het mogelijk om het ingestelde vermogen sneller naar de bijbehorende waarde te brengen; deze functie biedt het voordeel van een sneller kookproces, zonder het risico voor aanbranden van de levensmiddelen omdat de temperatuur het ingestelde niveau niet zal overschrijden. Deze functie is beschikbaar voor de vermogensniveaus 1 - 8. Activering:

• druk lang op de Selectiebalk (3) voor het gewenste vermogen

• er wordt een " " weergegeven op het display (13).

Power Limitation Door middel van de functie Power Limitation kan de werking van het product zo worden ingesteld dat de maximale absorptie beperkt wordt. Opmerking: de instelling moet worden uitgevoerd met de uitgeschakelde kookplaat, zonder te drukken op de toets ,op het moment van aansluiting van de kookplaat op het elektriciteitsnet of bij de heraansluiting van het elektriciteitsnet zelf, binnen 2 minuten. Voor de instelling van de Power Limitation: - houd de toetsen langdurig ingedrukt, tot er een kort geluidssignaal te horen is - scroll gelijktijdig op de sliders FL en RL , van links naar rechts, en houd lang ingedrukt in overeenkomst met de letters P, tot er een kort geluidssignaal te horen is171 het display Timer (15) toont de symbolen “CF6”, om aan te geven dat de instelling kan worden uitgevoerd

het display van de zone FL toont de huidige instelling** 0 = 7,4 KW 1 = 4,5 KW ** de standaardinstelling is gelijk aan 7,4 KW - scroll, om de instelling van de Power Limitation te wijzigen, op de slider FL - van links naar rechts om de Kw te verhogen - van rechts naar links om de Kw te verlagen - druk, om de gemaakte keuze op te slaan, op gedurende 1 seconde op de toetsen ; er wordt een geluidssignaal afgegeven om de uitgevoerde instelling te bevestigen; vervolgens wordt de functie afgesloten.172

GEBRUIK VAN DE AFZUIGKAP

Inschakeling Druk op (aanraken) ON/OFF kookplaat/ afzuigkap Het controlelampje gaat branden om aan te geven dat de kookplaat/afzuigkap klaar is voor gebruik. Voor de uitschakeling nogmaals op de toets drukken. Opmerking: Deze functie heeft voorrang op alle andere functies. Inschakeling van de afzuigkap: Voor de activering van de afzuigkap de Selectiebalk (6) aanraken (erop drukken) Aanzuigsnelheid (vermogen): De Selectiebalk (6) aanraken en de vingers er over verschuiven: naar rechts om de aanzuigsnelheid (vermogen) te verhogen (0-10); naar links om de aanzuigsnelheid (vermogen) te verlagen (10-0); Timer Activering/Instelling van de functie Timer voor de afzuigkap

• Selecteer de afzuigkap

• Druk op (8) voor toegang tot de functie Timer (vanuit elke snelheid)

• Stel de duur van de Timer in: druk op de selectietoets , voor het verhogen van de automatische uitschakeltijd druk op de selectietoets , voor het verminderen van de automatische uitschakeltijd op het display (15) wordt de countdown weergegeven, Opmerking: tijdens het gebruik van de Timer verschijnt naast het display van de afzuigkap het symbool (19) Zodra de timer de countdown beëindigd, wordt er een geluidssignaal afgegeven (gedurende 2 minuten, wordt gestopt door te drukken op een willekeurige toets van de kookplaat), terwijl het display (15) knippert, met symbool

Voor het uitschakelen van de Timer:

• selecteer de kookzone

• stel de waarde van de timer in op " " , door middel van

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt wordt.

Indicator verzadiging filters De kap geeft aan wanneer het noodzakelijk is om het onderhoud van de filters uit te voeren: Vetfilter de LED “ ”(17) wordt geactiveerd Geurfilter met actieve kool de LED “ ”(17) knippert

Reset verzadiging filters Druk, na het uitvoeren van het onderhoud van de filters (vet en/of actieve kool) langdurig op de toets (7) ; de LED “ ” gaat uit en de telling van de indicator start.

Activering indicator verzadiging geurfilter met actieve kool Deze indicator is gewoonlijk gedeactiveerd. Ga voor zijn activering als volgt te werk: - schakel de kookplaatafzuiging in met ; - met de uitgeschakelde afzuigmotor e kookzones, op (7) drukken en ingedrukt houden; - “ ” gaat branden en gaat vervolgens uit om de activering aan te geven.

Deactivering indicator verzadiging geurfilter met actieve kool herhaal de hierboven voor de activering beschreven handeling “ ” gaat knipperen en gaat vervolgens uit om de deactivering aan te geven.173 Automatische werking (Hob2Hood) De kap wordt ingeschakeld op de meest geschikte snelheid en past het aanzuigvermogen aan op de vermogens van de kookzones. Wanneer de kookplaat wordt uitgeschakeld, zal de afzuigkap zijn afzuigsnelheid aanpassen door deze geleidelijk te verminderen, om de resterende dampen en geuren af te voeren. Voor het activeren van deze functie: Druk kort op (7) , de LED “ ” (18) gaat branden om aan te geven dat de kap in deze modus functioneert. De kookplaatafzuiging is ontworpen om gebruikt te worden in combinatie met een Window Sensor KIT (niet door de fabrikant geleverd) Wanneer de Windows Sensor KIT geïnstalleerd wordt (en alleen wanneer de kookplaatafzuiging in de AFZUIGMODUS gebruikt wordt), zal de luchtafzuiging onderbroken worden wanneer het raam waarop de KIT gemonteerd wordt, gesloten is. Het is raadzaam om de KIT FDS - 100 Elektrotechnik Schabus te kopen bij de erkende dealers Elektrotechnik Schabus, of rechtstreeks via de website www.elektrotechnik- schabus.de. - De elektrische aansluiting van de Kit voor de kookplaatafzuiging moet worden uitgevoerd door deskundig en gespecialiseerd personeel. - De fabrikant van de kookplaatafzuiging wijst iedere aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werking en/of een onjuiste installatie van de KIT.174 Vermogensniveau (van te voren ingesteld)

Smelten Kenmerkt een vermogens niveau die geschikt is voor het langzaam laten smelten van delicate producten zonder dat afbreuk wordt gedaan aan de sensorische kenmerken (chocolade, boter etc).

Opwarmen Kenmerkt een vermogensniveau dat geschikt is om gerechten op temperatuur te kunnen houden op een delicate wijze, zonder dat het kookpunt wordt bereikt. Sudderen Kenmerkt een vermogensniveau dat geschikt is om gerechten te laten sudderen voor langere tijd. Geschikt voor het bereiden van tomatensaus, ragout, soepen, groentesoepen, waarbij het kookniveau onder controle blijft (ideal voor de au bain-marie kooktechniek). Vermijd onaangenaam morsen van voedsel of het aanbakken op de bodem, typisch voor deze bereidingen. Gebruik deze functie nadat het etenswaar aan de kook is gebracht.175

Vermogensniveau Soort bereiding Gebruik (de indicatie hangt af van de ervaringen en de bereidingsgewoonten) Max vermogen Boost Snel verwarmen Ideaal om in korte tijd de temperatuur van het voedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen 8-9 Bakken - koken deaal om aan te braden, een bereiding te starten, diepvriespoducten te bakken, water snel aan de kook te brengen.

Hoog vermogen 7-8 Aanbraden - fruiten - koken - grillen Ideaal om te fruiten, vocht aan de kook te houden, koken en grillen (gedurende korte tijd, 5-10 minuten). 6-7 Aanbraden - koken - laten sudderen - fruiten – grillen Ideaal om te fruiten, vocht zachtjes aan de kook te houden, koken en grillen (gedurende gemiddelde tijd, 10-20 minuten), accessoires voorwarmen

Gemiddeld vermogen 4-5 Koken - laten sudderen - fruiten – grillen Ideaal om te laden sudderen, vocht heel zachtjes aan de kook te houden, koken (gedurende lange tijd). Afmaken van de pasta (mantecare). 3-4 Koken - laten pruttelen - inkoken - smeuïg maken Ideaal voor langdurige bereidingen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), pasta afmaken, smeuïg maken (mantecare).

2-3 Koken - laten pruttelen - inkoken - smeuïg maken IIdeaal voor langdurige bereidingen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk).

Laag vermogen 1-2 Smelten – ontdooien – warm houden - smeuïg maken Ideaal om boter zacht te maken, voorzichtig chocolade te smelten; producten van kleine afmetingen te ontdooien

Smelten – ontdooien – warm houden - smeuïg maken Ideaal om kleine hoeveelheden voedsel warm te houden die nèt bereid zijn of om schalen op temperatuur te houden en risotto's smeuïg te maken.

OFF Vermogen nul Steunoppervlak Kookplaat in stand-by of uitgeschakeld (mogelijke aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H-L-O)176

Categoriёn levensmiddelen Gerechten of bereidingswijzes Vermogensniveau en voortgang bereiding Eerste fase

Pasta, rijst Verse pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden

7-8 Gedroogde pasta Verwarming van het water Booster-9 Koken van de pasta en aan de kook houden 7-8 Gekookte rijst Verwarming van het water Booster-9 Koken van de rijst en aan de kook houden

Licht fr uiten en roosteren

Verwarming van het water

Verwarming van het accessoire

Verwarming van het accessoire

Licht gefruite gerechten Verwarming van het accessoire 7-8 Bruin korstje geven aan licht gefruite gerechten 7-8

Vlees Braadstuk Bruin korstje geven aan vlees met olie (indien met boter vermogen 6)

7-8 Bereiding 3-4 Aan het spit Voorverwarming van de pan 7-8 Grillen aan beide zijden

7-8 Aanbraden Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 4-5 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4

Pesce Aan het spit Voorverwarming van de pan 7-8 Bereiding 7-8 Gestoofde gerechten Bruin korstje geven aan vlees met olie (indien met boter vermogen 6) 7-8 Bereiding 3-4 Gebakken/ gefrituurd

Verwarming van de olie of het vet 8-9 Bakken/frituren 7-8

Uova Gebakken Verwarming van de pan met boter of vet 6 Bereiding 6-7 Omelet Verwarming van de pan met boter of vet 6 Bereiding 5-6 Zacht/hard gekookt Verwarming van het water Booster-9 Bereiding 5-6 Pannenkoek Verwarming van de pan met boter 6 Bereiding 6-7

Salse Tomaat Aanbraden met olie (indien met boter vermogen 6) 6-7 Bereiding 3-4 Ragout Aanbraden met olie (indien met boter vermogen 6)

6-7 Bereiding 3-4 Bechamelsaus Voorbereiding van de basis (boter smelten en meel t oevoegen)

5-6 Zachtjes aan de kook brengen

Dolci, creme Banketbakkers- crème Melk aan de kook brengen 4-5 Zachtjes aan de kook houden 4-5 Puddinkjes Melk aan de kook brengen 4-5 Zachtjes aan de kook houden

2-3 Rijs met melk Melk verwarmen 5-6 Zachtjes aan de kook houden

Onderhoud van de kookplaat Let op! Controleer voorafgaand op elke handeling voor reiniging of onderhoud of de kookzones uitgeschakeld zijn en of de warmte-indicator verdwenen is.

De kookplaat moet na ieder gebruik gereinigd worden. Belangrijk: Gebruik geen schuursponsjes of metalen sponsjes. Deze zouden na verloop van tijd het glas kunnen beschadigen. Gebruik geen chemische en irriterende reinigingsmiddelen, zoals ovenspray of vlekkenmiddelen. Na elk gebruik de kookplaat af laten koelen en reinigen om aangekoekt vuil en vlekken van gemorst voedsel te verwijderen. Suiker of levensmiddelen met een hoog suikergehalte beschadigen de kookplaat en moeten onmiddellijk worden verwijderd. Zout, suiker en zand kunnen krassen veroorzaken op het glazen oppervlak. Gebruik een zachte doek, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (volg de aanwijzingen van de fabrikant). GEEN STOOMREINIGER GEBRUIKEN!!! Belangrijk: In geval er per ongeluk grote hoeveelheden vloeistof uit de pannen wordt gemorst, is het mogelijk in te grijpen door middel van het afvoerventiel op de onderste achterzijde van het apparaat om alle resten te verwijderen en een reiniging met de hoogste hygiënische veiligheid uit te voeren. Afb.18 Voor een nog vollediger en grondiger reiniging is het mogelijk de onderste bak volledig te verwijderen. Afb.18a - 18b Onderhoud van de afzuigkap Reiniging Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN

GEREEDSCHAP OF INSTRUMENTEN GEBRUIKEN VOOR

DE REINIGING! Vermijd het gebruik van producten die schurende stoffen bevatten. GEEN ALCOHOL GEBRUIKEN! Vetfilter Afb. 15-16 Verzameld de door de bereiding vrijgegeven vetdeeltjes Moet eenmaal per maand gereinigd worden (of wanneer het systeem voor de aanduiding van de verzadiging van de filters dit vereist) met niet-agressieve reinigingsmiddelen, met de hand of in de vaatwasser met lage temperaturen en de korte cyclus. Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filtratie-eigenschappen zullen absoluut niet wijzigen. Filter met actieve kool (Alleen voor de Filterversie) Afb. 17 – 17a – 17b – 17c Vangt de door de bereiding veroorzaakte onaangename geuren op Het product is uitgerust met 4 sets filters die de geuren dankzij de actieve kool opvangen. De actieve kool is geïntegreerd in een keramische structuur, eenvoudig en volledig toegankelijk voor de onzuiverheden, waardoor er een groot absorptie- oppervlak gevormd wordt. De verzadiging van de keramische filters met actieve kool vindt plaats na een meer of minder lang gebruik, afhankelijk van de manier van koken en de frequentie van reiniging van het vetfilter. Deze geurfilters kunnen om de 2/3 maanden thermisch geregenereerd worden, gedurende 45 minuten in een op 200°C voorverwarmde oven. De regeneratie maakt een maximale duur van de filters van 5 jaar mogelijk.178

5.2 Het opsporen van storingen

Het bedieningspaneel wordt uitgeschakeld vanwege te hoge temperatuur De interne temperatuur van de elektronische onderdelen is te hoog Wacht tot de kookplaat is afgekoeld alvorens hem opnieuw te gebruiken

Er wordt een voortdurende (permanente) activering van de toets waargenomen. De interface schakelt uit na 10 seconden. Water, pannen of kookgerei op de gebruikersinterface. Reinig het oppervlak en verwijder eventuele voorwerpen vanaf de kookplaat. Voor alle andere foutmeldingen ( E … U …) Contact opnemen met de technische servicedienst en de foutcode mededelen

Voordat u contact opneemt met de Servicedienst 1. Controleren of het mogelijk is het probleem zelf op te lossen met behulp van de aanwijzingen beschreven onder "Problemen oplossen".

2. Het apparaat uit- en weer inschakelen om te controleren of het probleem verholpen is.
