Produkttyp	Externt akvariefilter
Märke	JBL
Modell	CristalProfi e1901 greenline
Mått (L x B x H)	200 x 235 x 564 mm
Strömförsörjning	230 V / 50 Hz, 36 W
Maximal pumpeffekt	1900 l/h
Effektivt flöde (med 1,5 m slangar och medföljande massor)	1100 - 1200 l/h
Rekommenderad akvarievolym	200 - 800 L
Filterbehållarens volym	15 L
Filterkorgarnas volym	1,9 L var, 4 korgar + 1 fackkorg på 2,3 L
Total volym filtermassor	10 L
Slangarnas diameter	19/25 mm
Huvudfunktioner	Mekanisk och biologisk filtrering; inbyggd snabbstart; automatiskt vattenstopp vid demontering; patenterad filterkorg med fack
Inkluderade filtermassor	Förfiltreringsskum (F1), JBL MicroMec-kulor (F2), 20 ppi-skum (F3, F4), 30 ppi-skum (F5)
Ljudnivå	Tyst tack vare rotor på keramisk axel
Energibesparing	Upp till 43% jämfört med tidigare modeller
Godkännande	TÜV/GS, CE
Garanti	4 år
Underhåll och rengöring	Rengör regelbundet förfiltreringsmassorna (F1); skölj MicroMec-kulor var 6-12:e månad; byt skum efter 3-4 tvättar; rengör rotor och hus med en borste
Reservdelar finns	Rotor, keramisk axel, gummiupplag, tätningar, anslutningsblock, filterkorgar, filtermassor
Säkerhet	Droppslinga på sladden; inbyggt vattenstopp i anslutningsblocket; använd inte torrt; max vattentemperatur 35°C

Vanliga frågor - CristalProfi e1901 JBL

Hur startar man CristalProfi e1901-filtret?

Tryck flera gånger på knappen START på pumphuvudet tills vattnet når sugslangen. Vänta tills filtret är fyllt och koppla sedan in enheten. Utloppsröret måste vara ovanför vattenytan under starten.

Vad gör man om filtret inte pumpar vatten?

Kontrollera strömförsörjningen. Se till att filtret innehåller vatten (det är inte självsugande). Kontrollera rotorn och axeln: om de är felaktigt monterade eller trasiga, byt ut dem. Öppna stoppventilerna till OPEN.

Hur rengör man filtermassorna?

Koppla bort enheten. Öppna klämmorna och ta bort pumphuvudet. Ta ut korgarna och rengör massorna med ljummet vatten (25°C). Rengör aldrig alla massor samtidigt för att bevara bakterierna. Förfiltreringsskummet (F1) ska rengöras regelbundet.

Hur ofta ska man byta ut filtermassorna?

Förfiltreringsskummet (F1) byts varannan månad. MicroMec-kulorna (F2) håller 6–12 månader före sköljning och byts när de smular sönder. Skumen (F3, F4, F5) byts efter 3–4 tvättar.

Flödet har minskat kraftigt, vad göra?

Kontrollera att ventilerna är på OPEN. Rengör anslutningsblocket och slangarna med en borste (t.ex. JBL Cleany). Rengör sugsilen och filtermassorna. Rengör vid behov rotorn och pumphuset.

Hur rengör man pumpens rotor?

Koppla bort enheten. Öppna locket till rotorhuset genom att vrida till OPEN. Ta försiktigt bort rotorn (observera magnetkrafterna). Rengör rotorn, axeln och huset med en borste och skölj med rent vatten. För kalkavlagringar, använd JBL Clean A. Doppa aldrig pumphuvudet i vatten.

Filtret låter eller suger luft, varför?

Kontrollera att filtret står vertikalt och att vattennivån är tillräcklig (20 cm ovanför pumphuvudet). Se till att slangarna är täta och inte klämda. Undvik en luftdiffusor nära sugsilen.

Hur installerar man filtret i akvarieskåpet?

Placera filtret på en plats där höjdskillnaden mellan vattenytan och filtrets botten inte överstiger 180 cm. Om det installeras bredvid, håll ett minsta avstånd på 20 cm mellan vattenytan och filtrets övre kant. Använd alltid filtret i vertikalt läge.

Kan man använda den medföljande sprutstången?

Ja, men instruktionen avråder från användning i planterade akvarier eftersom den orsakar CO2-förlust. Använd hellre utloppsröret med den breda strålmunstycket, placerat under vattenytan för en måttlig ström.

Vad gör man vid vattenläckage vid pumphuvudet?

Kontrollera att alla låsklämmor är ordentligt stängda. Rengör profilpackningen och smörj den med vaselin. Om packningen är vriden eller skadad, byt ut den.

BRUKSANVISNING CristalProfi e1901 JBL

W	4	4	15
KWh om Året	35 35	131,4
€ om Året**	7	7	26,28
€ over garantiperioden**	28 28	105,12

*inklusive tilslutningsblok for slange

** ved 0,20 € / KWh

Installation

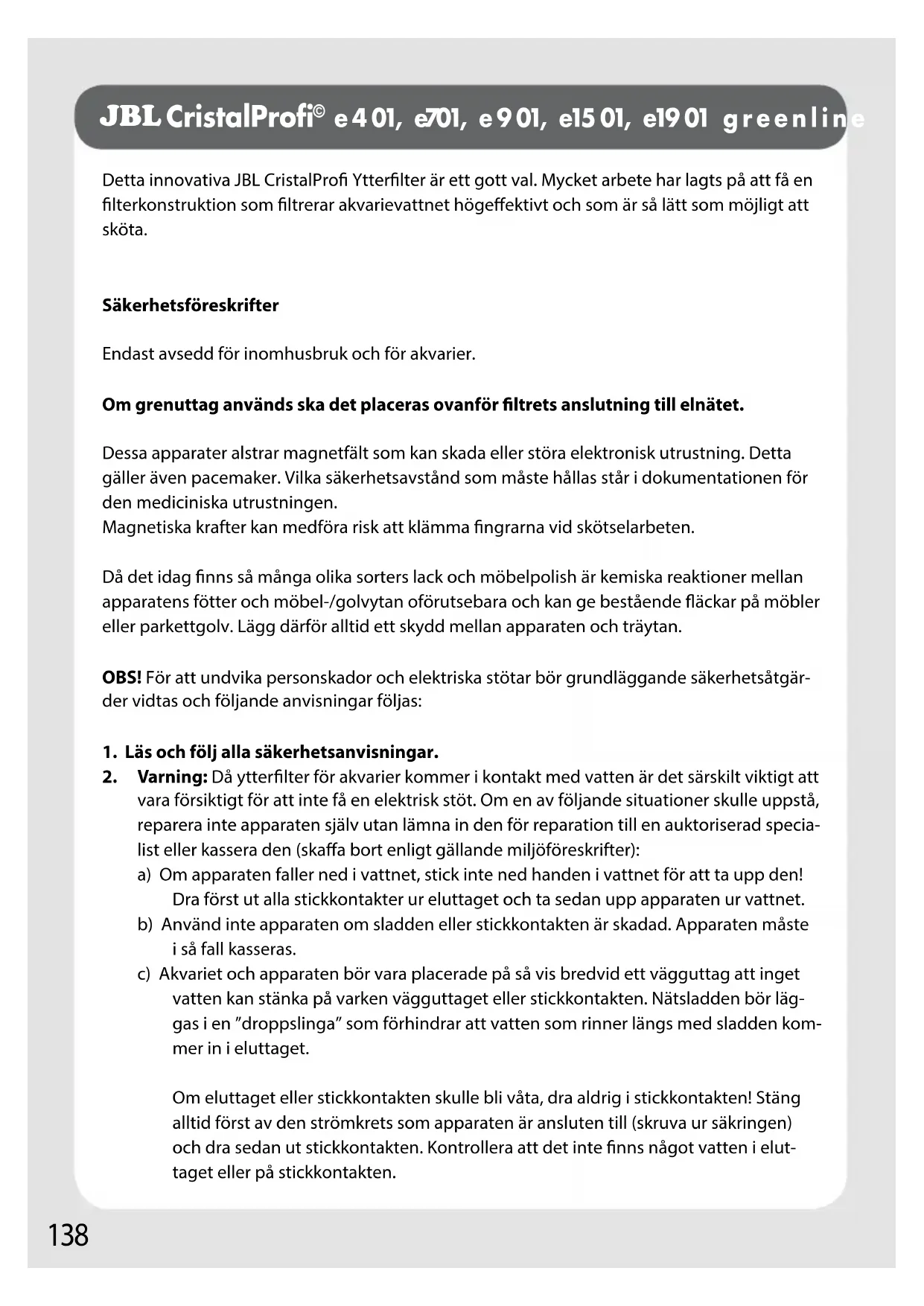

Detta innovativa JBL CristalProfi Ytterfilter ar ett gott val. Mycket arbete har lagts pa att fä en filterkonstruktion som filtrerar akvarievattnet högeffektivt och som ar sà lätt som möjigt att sköta.

Sakerhetsforeskrifter

Endast avsedd for inomhusbruk och for akvarier.

Omgrentag används skadetplaceras ovanfor filretsnanslutting till elnatet.

Dessa apparater alstrar magnetfalt som kan skada eller stora elektronisk utrustning. Detta gäller även pacemaker. Vilka sakerhetsavstand som maste hallas star i dokumentationen for den mediciniska utrustningen.

Magnetiska krafter kan medfora risk att klämma fingrarna vid skötselarbeten.

Då det idag finns sä mga olika sorters lack och mobelp Polish ar kemiska reaktioner mellan apparatens fötter och mobel-/golvytan oförutsebara och kan ge bestaende fläckar på mobler eller parkettgolv. Lagg dārfor alltid att skydd mellan apparaten och träytan.

OBS! För att undvika personskador och elektriska stötar bör grundläggande sakerhetsåtgärder vidtas och följande anvisningar följas:

1. Läs och följ alla sakerhetsanvisningar.

1. Varning: Dåytterfilter För akvarierkommen i kontakt med vatten ar det särskilt viktigt att vara försiktigt for att inte få en elektrisk stöt. Om en av foljande situationer skulle uppstä, reparera inte apparaten självutan lamna in den for reparation till en auktorisarad specialist eller kassera den (skaffa bort enligt gällande miljöforeskrifter):

a) Om apparaten faller ned i vattnet, stick inte ned handen i vattnet for att ta upp den! Dra Först ut alla stickkontakter ur eluttaget och ta sedan upp apparaten ur vattnet.
b) Använd inte apparaten om sladden eller stickkontakten ar skadad. Apparaten mäste i sö fall kasseras.
c) Akvariet och apparaten bör vara placerade på sä vis bredvid ett vagguttag att inget vatten kan stänka på varken vagguttaget eller stickkontakten. Natsladden bör laggas i en "dropslinga" som forhindrar att vatten som rinner langs med sladden kommer in i eluttaget.

Om eluttaget eller stickkontakten skulle blvata, dra aldrig i stickkontakten! Stang alltid forst av den strömkrets som apparaten ar ansluten till (skruva ur sakringen) och dra sedan ut stickkontakten. Kontrollera att det inte finns nagot vatten i eluttaget eller på stickkontakten.

1. Under uppsikt kanenna apparat anvandas av barn fran 8 ar och uppatach av personer med nedsatt fysisk, sensorisk erler mental funktionsformaga ell mer brist pa erfarenhet och kunskap, forutsatt att de har fatt instruktioner om hur apparaten anvands paett sakert satt och ar medvetna om riskerna. Apparaten ar ingen leksak. Rengoring och underhall far inte utforas av barn med undantag av barn som ar aldre an 8 ar och star under uppsikt.
2. Dra alltid ut stickkontakten ur eluttaget när apparaten inte används, innan den rengörns och innankomponenter monteras eller demonteras. Dra aldrig i sladden när apparaten sha skiljas frän elnätet,utan fatta alltid tag i stickkontakten och dra utenna ur eluttaget.
3. Apparaten fär inte användas för andraändamål an det som den ár avsedd för. Om tillbehör används som inte likemenderats av tillverkaren kan farliga situationer uppsta.
4. Apparaten fär inte användas eller forvaras på platser med risk För frost.
5. Natsladden på denna apparat kan inte bytas ut. Om natsladden skadas maste hela apparaten kasseras.
6. Försakra dig om att apparaten installerats korrekt innan den tas i drift.
7. Apparaten fär inte gå torr.
8. Apparaten fär endast användas inomhus och endast for akvarier.
9. Dra alltid ut stickkontakten till alla elektriska apparater som ar anslutna till akvariet innan du gör nagot skötselarbete på apparaten eller hanterar i akvariet.
10. Denna apparat fär inte användas forller i vätskor som ar varmareän 35^
11. Varning För elektriska stötar: Doppa aldrig ned apparaten, stickkontakten eller natsladden i vatten aller andra vätskor.
12. Förvara dessa anvisiningar väll!

CE, TÜV/GS

Avfallshantering: Pumphuvudet i den har apparaten fär inte kasseras som vanligt hushållsavfall. Följ gällande bestämelser om bortskaffning av elektriska apparater.

Innehällsförteckning

Funktionsbeskrivning Sidan 140

Bra att veta Sidan 140

Filtretskomponenter Sidan 141

Tekniska data Sidan 142

Installation 142

Viktigt om pumpkapaciteten Sidan 145

Underhäll och skötsel Sidan 145

Felsökningsschema Sidan 148

Filtermaterial for problemlösningar Sidan 150

Filtren i modellserien JBL CristalProfi greenline renar akvarievattnet i ett slutet cirkulationsystem. Den underhällsfria pumpen i filterhuvudet sakerstaller att vattnet ständigt cirkulerar. Akvarievattnet fös in i filterhuset och strömmar sedan nerifrån och upp genom de olika filtermaterialen. På vägen renas vattnet innan det slutigen strömmar tillbaka ut i akvarietigen. Filtret ar INTE självsugande. Luftten som finns i systemet till en början måste avlagsnas innan filtrestartas. Detta skerningar den inbyggda snabbstartsanordningen aktiveras.

Bra att veta

- Energieeffektiv

Filtren i modellserien JBL CristalProfi greenline behöver allt after modell upp till 43% ); minde ström an jämforbara foregående modeller.

Högeffektiv och tyst

Dennya motortekniken gerända samma effektiva vattencirkulation i akvariet som foregående modeller.

Optimizerat pumpjul med keramiklager gör pumpen extrem tyst och hällbar.

Länga rensningsintervaller

Direkt under pumphuvudet sitter en patentskyddad [EP 1832164], innovativ kombifilterkorg, davon forfiltermaterialiet ar extrem lattillgangligt till hoger och vänster i korgen. Om forfiltermaterialiet byts ut regelbundet maste de andra filtermaterialen rensas ytterst sällan.

Med högeffektiva biofilterkulor JBL MicroMec

Kulornas runda form med olica diameter ger en självrengöringseffekt. Därfor ar intervallerna länge mellan rensningsfullfällena for filtermaterialiet.

I combination med det lättrensade forfiltret kan huvudfiltermaterialet användas upp till ett År.

Latt att starta och saker

Den inbyggda snabbstartsordningen gör det lätt att starta filtret atan att behöva suga upp vatten.

Det ar mycket enkelt att montera filtrets olica delar. De har konstruerats på są vis att det inte går att sätta ihop dem på fel sätt.

Ett patentskyddat [EP 1869973] innovativ slanganslutningsblock med vattenstopp forhindrar att vatten rinner ut njr blocket tas bort frn filtret.

TÜV/GS-godkännande (provad sakerhet)

- Komplett utrustning klar for anslutning

Filtret ar fyllt med filtermaterial och helt klart att anslutas. Urvalet av de olica filter

materialen garantarer effektiv mekanisk och biologisk vattenrening. Så blir vattnet i ditt akvarium klart och friskt.

Rikhaltigt tillbehör gör det otroligt lätt att ansluta filtret till nastan vilket söt-ller saltvattenakvarium som helst.

Filtretskomponenter

1 Slanganslutningsblock med vattenstopp
1 a Mittspak
2 Pumphuvud 2 a Vänster avstängningsspak 2 b Höger avstängningsspak
3 Profiltätting
4 Ny fordelarplatta for inkommande vatten
5 Kombifilterkorg
6 Filterkorg
7 Filterbehällare 7 a Lásclips
8 Utblåsrör (till akvariet) med slangkoppling
9 Vinkelböj (2 x)
10 Forlängningsrör (2 x)
11 Bredsträlerör
12 Utströmmarrör (2 delar)
13 Åndpropp for utströmmarrör (förmonterat!)
14 Sugkopp (5 x)
15 Kort rörclips für sugkopp (5 x)
16 Längt rörclips für sugkopp (5 x)
17 Sugör (frán akvariet), utdragbart, med slangkoppling
18 Silmunstycke (sugkorg)
19 Slang (12/16 für CP e401, e701 och e901, 16/22 für CP e1501, 19/25 für CP e1901)

F1 Forfiltermaterial: skumplast T-profil, 10 ppi*

F2 Biologiskt huvudfiltermaterial: JBL MicroMec högeeffektiva biofilterkulor

F3 Biologiskt huvudfiltermaterial: skumfiltermatta 20 ppi

F4 Biologiskt huvudfiltermaterial: skumfiltermatta 20 ppi

F5 Mekaniskt/biologiskt finfiltermaterial: skumfiltermatta 30 ppi

• ppi: pores per inch; porer per tum; 1 tum = 2,54 cm

Tekniska data	CP e401 greenline	CP e701 greenline	CP e901 greenline	CP e1501 greenline	CP e1901 greenline
Max pumpkapacitet [I/tim]	450 700 900	1400 1900
För akvarier [I] 40-120	60-200	90-300	160-600	200-800
L x B x H [mm]*	180 x 210 x 284	180 x 210 x 350	180 x 210 x 405	200 x 235 x 460	200 x 235 x 564
Filterhus [I]	4,6 6,1 7,6	12 15

Packa upp och forbereda

Ta försiktigt ut filter och separat bifogat tillbehör ur förpackningen och kontrollera att allt är fullständigt. Om nagot fattas eller är skadat, kontakta fackbutiken)där filtret koptes. Oppna alla 4 lásclipsen på filterhuset och lyft bort pumphuvudet. Alla modeller av CristalProfi greenline ytterfilter frän serienummer 12-27- 0001 har en ny fördelarplatta for inkommande vatten (4), som är tätad mot den övre kombifilterkorgen med en U-profil. Ta ut samtiga filterkorgar en after en och spola igenom alla filtermaterial noga underljummet kravvatten. Sätt tillbaka filterkorgarna i filtret i den ursprungliga ordningsfoljden.

Innan pumphuvudet sätts tillbakaör filtermaterialen aktiveras biologiskt med JBL FilterS-tart nyttbakterier (finns att fä i fackhandeln). Gör dà sä har:

Häll hela innehållet i nödvändigt antal flaskor JBL FilterStart over de båda forfiltermateriali den i kombifilterkorgen.

Antal flaskor JBL FilterStart:

CristalProfi e401: 1 flaska

CristalProfi e701: 1 flaska

CristalProfe901:2 flaskor

CristalProfi e1501: 3 flaskor

CristalProfe1901:4 flaskor

Satt pumphuvudet på filterhuset och forslut lasklipsen.

OBS! Med undantag av e401 kan de tomma filterkorgarna i princip bytas ut mot varandra helt fritt - endast kombifilterkorgen maste placeras overst i filtret som sista korg. Det insatta pumphuvudet kan fritt vridas 180^ .

Tips: Öppna och stäng alltid clipsen som ligger mitt emot varandra korsvis. Då skonas profil-tätningen i pumpkinudet och filtret förluts med särskilt god passning.

2 Montera slanganslutningsblock och slangar

Vrid de två små avstängningsspakarna på pumphuvudet till lage (●), som ligger mitt emot markeringen "OPEN", sö att spåret nedtillem spaken pekar uppåt.

Dra mittspaken på slanganslutningsblocket uppåt, häll kvar den där och sätt samtidigt ned slanganslutningsblocket i pumphuvudet och tryck fast det ordentligt.

Lagg om mittspaken nedät for att fixera blocket och vrid de två små avstängningsspakarna till laget "OPEN". Kulventilerna for vattenstoppet inuti slanganslutningsblocket ar nu öppna och blocket kan inte tas ut även om mittspaken ar upplyft (sakerhetssparr).

Satt en slang på varje slanganslutting och vrid kopplingsmattern moturs tills slangen sitter fast.

3 Stalla filtret på sin plats

Nu kan filtret placeras på sin tilltänkta plats i akvarieskåpet eller liknande. Var dette uppmärksam på foljande: Om filtret placeras undertill i akvarieskåpet fær hojdskillnaden mellan vattenytan och filtrets botten inte vara mer øn 180 cm (e401: max 120 cm). Om filtret placeras bredvid akvariet bør avständet mellan vattenytan och filtrets övre kant vara minst 20 cm.

OBS! Filtret skal alltid stä uppratt nar det används!

4 Montera rör och slangar

Sätt silmunstycket på sugröret och fästenna anordning på akvariets insida med hjälp av sugkoppar och rörclips. Allt after hur akvariekanten ar beskaffad används korta eller länge clips. Dra ut teleskopröret sä pass langt att silmunstycket sitter ca 5 cm over bottenmaterial-

et. Teleskoprörets bāda delar ār tātade mot varandra med en O-ring sä att teleskopröret. Där kan ingen luft komma in i teleskopröret även om vattennivän ār låg (t.ex. i sköldpaddskar).

Satt ihop utblåsröret med rörbojen och, om sönskas, även med utströmmarröret. Fäst ävenenna anordning med sugkoppar i akvariet. Ta bortändproppen frän utströmmarröret och satt tillbaka den eigenen forst nar filtret ar igäng.

Tips: Vi avråder流转 att använda utströmmarrör i akvarier med växtlighet, daß detta skulle jaga bort en stor del av den viktiga växtnäringen CO_2 . Optimal ar att använda utblåsröret med vinkelböj eller bredstrålerör, vars öppning börligga under vattenytan for att ge mättlig yt-vattenrörelse. Med de båda Förlangningsrören kan avständet mellan utloppets öppning och vattenytan justeras som önskas.

Anslut slangen frän slanganslutningsblockets slangsocket "IN" (svart vinkelkoppling) till sugröret och slangen frän slangsockeln "OUT" (grå vinkelkoppling) till utblåsröret. Säkra slangarna genom att dra at kopplingsmuttrarna moturs tills slangarna sitter fast.

Skär till slangarna sä korta som möjligt sä att de inte har{nàgon knick. Det underlättar dessutom startrutinen.

Starta filtret

Se till att de två små avstängningsspakarna på pumphuvudet stär i läge "OPEN". Under följande startrutin måste utblåsröret inklusive utströmmarröret etc. stå ÖVER vattenytan sa att filtret avluftas optimalt.

Tryck med handflatan flera gänger på "START"-knappen på pumphuvudet tills vattnet böjr strömma i sugslangen (slangen vid sockeln "IN"). Vänta nu tills filtret ar fullt med vatten och vattnet i slangen till utblåsröret (slangen vid sockeln "OUT") stär på samma niva som vattenytan i akvariet.

Anslut filtret till elnätet. Ni strömmar vattnet ut ur utblåsröret ned i akvariet. Till en börgan kan det finnas med luft som suttit kvar mellan skikten i filtermaterialen. Skaka då lätt på filtret söloser sig luften och gär ut med vattenflödet.

OBS! Om att äldre filter som redan används skabytas ut mot att JBL CristalProfi, reckeminderar vi att kora det gamla filtret parallellt med det nya i sama akvarium i 2 veckor, innandet gamla tas bort. På sä vis skapas optimala betingelser for uppkomst och utveckling avnyttobakterier i det nya filtret. Dessutom forhindras det att farlig nitrit uppstär under overgangsskedet.

Kontrollera att alla delar ar tata!

Regleravattenflodet

Vattnets genomströmning kan regleras med avständningsspaken som är markerad med

ordet OUT (grå vinkelkoppling). Ju langre bort spaken vrids frän markeringen "OPEN", desto mindre vatten strömmar genom filtret. Reglera aldrig med spaken som sitter mittemot! Viktigt: Genomströmningen ske inte strypas med mer an hälften av följande skäl: Filtrekt kan blimer högljutt, rotorn slits fortare och den viktiga nedkylningen av pumphuvudet ar inte langre sakerställd.

Viktigt om pumpkapaciteten

For att filtret ska fungera optimalt och tillförlitigt reckommenderar vi att endast använda original filtermaterial från JBL.

De maxdata som står på markplatar och forpackningar gäller, som brukligt, für pumpen i TOMGÄNGutan slangar och filtermaterial:

CP e401: 450 l/h

CP e701: 700 l/h

CP e901: 900 l/h

CP e1501: 1400 l/h

CP e1901: 1900 l/h

Detta genomflöde reduceras till olica grad'nar pumpen används i akvariet allt after slangar-nas langd och vilka filtermaterial som används. Smuts i slangar och filtermaterial reducerar genomflödet annu mer.

Om pumpen ar ren eller ny och används med en slang på 1,50 m och de filtermaterial som medfoljer arbetar den med ungefär följande kapacitet:

CP e401: 200 - 250 l/h

CP e701: 350 - 400 l/h

CP e901: 380 - 450 l/h

Om dessa varden gatt ned till ca 50% bör filtermaterial och slangar rensas (se avsnitt B).

Underhäll och skötsel

Alla CristalProfi greenline Ytterfilter fran JBL har vid tillverkningen fyllts med filtermaterial (standardfyllning) som sakerstaller rent och friskt akvarievatten under "normal" drift. Dessa filtermaterial skapar mycket goda betingelser for uppkomst och utveckling av nytlobakterier som ar sä viktiga for nedbrytningen av skadliga ämnen. Den mekaniska reingen sakerstaller dessutom att dessa bakterier kan utfora sitt "arbete" sö länge som möjlgitutan att bl störda.

Naturligtvis kan du anpassa valet av filtermaterial till dina speciella behov. JBL har ett stort utbud på olika filtermaterial att välja på. Valet av filtermaterial kan dock ha en viss inverkan på filtrets pumpkapacitet och på hur länger Filtermaterialiet kan användas.

OBS! Regelbundet unterhãll och renssning av filtret ar absolut nödvändigt for att pumpkapaciteten inte ska avta.

Rensa aller byta ut filtermaterial

Dra alltid Först ur stickkontakten innan du gör nagot skötselarbete på filtret!

Vrid de två små avständningsspakarna på pumphuvudet till det läge (●) som ligger mitt emot markeringen "OPEN" tills det tar stopp. Dra upp mittspaken på slanganslutningsblocket rakt uppåt och tryck upp spaken tills det tar stopp. Då lyfts slanganslutningsblocket upp en aning ur sitt säte. Dra ut slanganslutningsblocket rakt uppåt. Kulventilerna i slanganslutningsblocket ar nu stängda och häller tillbaka vattnet i slangarna. Det ar)därfor uteslutet att filtret öppnas obemärkt, t.ex. av barn, då det skulle rinna ut vatten av misstag.

Öppna de 4 låsclipsen på filterhuset och lyft bort pumphuvudet.

Ta ut filterkorgarna med filtermaterialen och rengör filtermaterialen med ljummet (25 °C) vatten. Rensa aldrig ALLA filtermaterial samtidigt, daß För många nyttobakterier skulle sköljas bort. JBL CristalProfi Filter i e-serien har konstruerats på sö vis att det i regel räcker att regel-bundet rensa forfiltermaterialiet (F1). De andra filtermaterialen rensas med större intervaller.

Tips: Glöm inte att regelbundet rensa alla slangar och rör med en passande borste (t.ex. JBL Cleany). Bakteriebeläggningar på insidan reducerar nämigen filtres pumpkapacitet drastiskt.

Hur filtermaterialen fungerar och hur ofta de skabytas

(F1) JBL forbfiltermaterial

Mekaniskt forfiltermaterial av grov skumplast tillskuren som T-profil anvands for att fanga upp sa mycket grov smuts som mojligt. Detta material bor bytas i intervaller om 2 manader. Det gär bra att rensa forfiltermaterialiet en uller två gänger innan det kasseras.

(F2) Hogeffektiva biofilterkulor (JBL MicroMec):

JBL MicroMec ar ett högporost biologiskt filtermaterial av sintrat glas med yta och poter i en speciell struktur som ypperligt stimulerar upppomst och utveckling av nytlobakterier. Resultatet ar en effektiv biologisk nedbrytning av skadliga amnen. Filtermaterialiet ar särskilt lampligt for intensiv biologisk langtidsfiltrering i söt- och saltvattenakvarier. Kulornas runda form med olica diameter ger en självrengöringseffekt. Beroende på nedsmutsning maste de därfor endast spolas av en kort stund i intervaller om 6-12 böner. Byt ut kulorna om de böjljar falla isär. Kapitel 12 och 13 behandlar filtermaterial for vissa problemlösninger.

(F3) Filtermatta (JBL UniBloc)

Skummattor i form av pads med medelstora porer for effektiv biologisk filtrering med optima betingelser for uppkomst och utveckling av nyttobakterier. Mattorna har en utskuren del som kan tas ut for att fä plats for filtermaterial for speciella problemlösningar. Materialet ske renasas forsiktigt i intervaller om 6 manader. Efter 3 eller 4 gängers rensing bör materialet bytas ut. Vid varje tillfalle sca omväxlande endast en av två mattor bytas ut, alternatively renasas

(F4, F5) Filterskum

En filtermatta med mellanstora porer och en med finsa porer for kammaren i kombifilterkorgens mitt. Filtermattan med mellanstora porer filtrar biologiskt d'nytlobakterier utvecklas i materialet. Det finporiga materialet filtrar bort eventuella smutpartiklar som kunde skada pumpen och fungerar även som biofilter. Räflorna på den finporiga mattans ovansida ar avsedda for speciella JBL Stixx for langtidsverkande gögning av vattenväxter. Materialet med medelstora porer renas i intervaller om 6 tatsäch. Det finporiga materialet bö rrensas i intervaller om 4 tatsäch erler after behov om pumpkapaciteten avtar. Efter 3 eller 4 gängers renssing bö materialet bytas ut.

$$ (F 1 + F 4 + F 5 = J B L C o m b i B l o c) $$

9 Rengora slangar

På slangarna væxer bakterier som allvarligt kan hindra vattenflodet med sitt slem. Algtillvæxt forekomm erendast vid stark Ijusinfall. Rengör)därfor slangarna regelbundet med en rengö-ringsborste for slangar (t.ex. JBL Cleany). Det räcker inte att bara spola igenom slangarna med kranvatten!

10 Rengöra rotorn och rotorhuset

Vrid rotorskyddet motsols mot markeringen "OPEN" och ta bort skyddet genom att dra lätt. Dra ut rotorn ur rotorhuset. VAR FÖRSIKTIG! Rotorn hälls fast i huset av magnetiska krafter. Var därfor fösiktig Near du drar ut rotorn sa att du inte skadar fingrarna.

Keramikaxeln halls på plats av två gummilager. När rotorn dras ut sitter dessa gummilager kvar antingen på axeln, på botten av rotorhuset eller i mitten av i rotorhusets lock.

Rengör rotorhuset, rotorn och axeln med en lámplig rengöringsborste och spola sedan av dem med rent vatten. Kalkavlagringar kan lätt tas bort om de Först mjukas upp med JBL Clean A (finns att fä i fackhandeln). Doppa aldrig ned pumphuvudet für rengöring i vatten aller andra vātskor. Använd en fuktig duk (t.ex. JBL WishWash) für att rengöra ytan på huset.

Satt tillbaka keramikaxeln och rotorn i rotorhuset. Var dà uppmärksam på att gummilagren För keramikaxeln finns på plats och sitter korrekt. Sätt tillbaka rotorskyddet och vrid ned det med lätt tryck i riktning mot markeringen "CLOSE" tills det tar stopp.

OBS! Om rotorn måste bytas ut på grund av slitage skal alltid hela rotorn inklusive axel och 2 gummilager bytas ut komplett. Annars kan rotorn inte fungera som den ska och gå tyst. När rotorn och axeln tas ut fastnar ofta attt gummilager i botten av rotorhuset och ar mycket svå

att fä utigen. JBL har därför tagit fram ett eget specialverktyg som heter "Utdragare För ro- torlager" och finns att fä i fackhandeln. En praktisk rengöringsborste for rotorhuset medfoljer verktyget.

11 Starta filtret på nytt

Satt in slanganslutningsblocket tillsammans med de fastsatta slangarna sa som det beskrivs under (2). Vrid forst den högra avstängningsspaken och after ett par sekunder även den vänstra spaken mot "OPEN" tills det tar stopp.

Om vattnet inte böjar strömma in av sig själv i filterhuset, starta filtret sö som det beskrivs under (5).

Anslut filtrret till elnätet.

Felsökningssschema

Pumphuvudet kan inte sattas fast ordentlich

Orsak Åtgård
En eller flera filterkorgar är für fulla eller sitter inte riktigt ovanpå varandra.	Fyll inte korgarna"For mycket. Se till att de sitter ordentlich ovanpå varandra.

Filtret ar otatt vid pumphuvudet

Orsak Åtgård
Låsclipsen är öppna eller inte korrekt förlutna. Förlut alla låsclipps korrekt.
Profiltätningen är smutsig. Rengör tätningsytornacch smörj dem medvanligt vaselin.
Profiltätningen sitter fel, är vriden, skadad eller saknas helt.	Sätt in tätningen korrekt, alternatively byt ut den.

Filtret arbetar inte aller vatten strömmar inteigenom

Orsak Åtgård
Ingen ström tillförsel Anslut till elnätet.
Inget vatten i filtret Filtret är inte självsugande! Tryck	k på startknappen och fyll filtrtet med vatten (se 5).
Rotorn och/eller axeln sitter snett; axeln är bruten; axelns gummilager saknas; rotorhusets bajonettlås sitter inte korrekt.	Ta isär, kontrollera, byt ut defekta delar och sätt ihop iven. Se till att axeln och bajonettlåset sitter korrekt.
Rotorn saknas eller är blockerad av gruskorn, snällskal; rotorn är defekt.	Rengör rotorhuset; sätt in felfri rotor.

Filtereffekten har minskat avsevärt

Orsak Åtgård
En eller båda avständningsspakarna påpumphuvudet står inte i Lage "OPEN".	Kontrollera spakarnas lage och justera.
Slanganslutningsblocket är smutsigt. Ta bort slangararna och rengörslanganslutningsblocket i inbyggt lage somavstängningsspakarna i Lage "OPEN" med lämpligborste.
Slang med knick etc. Kontrollera om slangarna är knickade, stryptaeller liknade.
Silmunstycket är igentäppt. Rensa silmunstycket.
Slangarna är smutsiga, har avlagringar. Rengör slangarna med rengöringsborste.
Filtermaterialen är svårt nedsmutsade. Rensa filtermaterialen (särskilt fforfiltermaterialiet).
Filtermaterial har fyllts i nätpåse. Biologiska langtidsfILTERmaterial samsom JBLMicroMec, JBL SintoMec etc. skia inte fyllasifinmaskiga nätpåsar. Använd För speciillaprobelösningar endast original CristalProfifiltermaterial med tillhörande skumrand (seavsnitt D).
Filtermaterialen är inte riktigt rensale. Ta ut filtermaterialen ur filterkorgarna och rensa.
Fel filtermaterial används. Fina filtermaterial samsomvadd fär endast laggiaslost i filterkorgarna söatt vattenflödet intehindras.
Pumpen är smutsig. Rengör pumpkammaren, rotonoch rotorskyddetmed rengöringsborste (finns i fackhandeln) (se10).
Vattnet cirkulerar inte riktigt. Upprepaa startrutinen(se 5).
Rotorn och/eller axeln sitter snett; axeln ärbruten; axelns gummilager saknas; rotorhusetsbajonettlås sitter inte korrekt.	Ta isär, kontrollera, byt ut defekta delar och sättihop ivgen. Se till att axeln och bajonettlåset sitterkorrekt.
Det sitter für mycket tillbehör på slangsystemet.	Tillbehör (t.ex. UV-C-enheter) reducerervattenflödet. Ta bort tillbehörret aller anslut det tillett etget vattenkretslropp.

Luftifiltret

Orsak Åtgård
Teleskoprörets koppling ligger över vattenytan.	Vid delvattenbyte sug endast bort vatten till ca 5 cm över kopplingen. Dra annars ut stickkontakten.
Filtret står För högt.	Pumphuvudets övre kant skå litga minst 20 cm under vattenytan, ju mer Dependency.
Slangsystemet ar otätt och suger luft.	Kontrolera att alla kopplingar ar täta och sitter korrekt.
Utströmmarsten für{nara sugröret Om membranp}	mp används für extra lufttillförsel, se till att avständet mellan sugröret och utströmmarstenen är tillräcklig stort.
Slangarna till slangsocklarna "IN" och "OUT" har forväxlats.	Anslut slangarna korrekt.
Stort flödesmotständ på grund av smuts i filtermaterialen eller filtermaterial i nätpASE.	Rensa filtermaterialen och fyll inte biologiska längtidsfiltermaterial (JBL MicroMec, JBL SintoMec) i finmaskiga nätpäsar. Använd für speciella problemlösningar endast original CristalProfi filtermaterial med tillhörande skumrand (se avsnitt D).

Avstängningsspakarna vid pumphuvudet gär trogt

Orsak Åtgård
Tättingarna glider inte högre. Ta ut slanganslutningsbcket (se 7) och sprejvanlig silikonolja på kulventilernas kulor. Sätt tillbaka slanganslutningsbcket och ruckaavständningsspakarna fram och tillbaka att par gänger.

Döda fiskar och/eller grumligt vatten

Orsak Åtgård
Nitritförgiftning på grund av"Forsnabbtbyte från „gammalt“ till “nytt“ filter. Nytlobakterierna har kastats bort med det gamla filtret.	Kör det gamla och nya filtret parallellt i 2 veckor i sama akvarium eller lagg 1/3 av det gamla filtermaterialiet i det nya filtret. Gör aldrig en generalrengöring i akvariet samtidigt med filterbytet!

Filtermaterial for problemlösninger (finns i fackhandeln)

12 Filtermaterial med skumrand

Filtermaterialseten som namns har ar uppyggda enigt en helt ny tvåstegsprincip som anpassats speciellt till JBL CristalProfi filtren i e-serien. Seten bestar av en kärna och en rand. Kärnan bestar av relativ finkornigt specialfiltermaterial som kraver en finmaskig natpase. Randen bestar av skumplast med mellanstora porer. Då specialfiltermaterialiet genomströmmas langsamt uppnås optimal effekt. Samtidigt bromsas inte det det totala vattenflodet i filtretdå skumranden har mellanstora porer. Storlek och volym på varje set har anpassats exakt till en filterkorg i JBL CristalProfi e-serien.

JBL CarboMec Pad

Set med högeffektiv aktivt kol

Tar bort rester av likemedelspreparat, missfargningar i vattnet och högmolekylär smuts ur söt- och saltvatten. Höjer vattnets ledningsförmåga och fosfathalten endast obetydligt.

JBL PhosEx ultra Pad

Löser algproblem genom att tillförlitigt ta bort fosfat

Förhindrar eller undanröjer önskad algtillväxt genom att dra ut algernas främsta naringsämne fosfat ur söt- och saltvatten.

JBL NitratEx Pad

Set for nitratborttagning

Tar bort nitrat ur sötvatten. Förhindrar erler undanröjer öönskad algtillväxt genom att dra ut naringsämnet nitrat ur sötvattnet. Jonbytare av konstharts som kan regenereras med koksalt.

JBL ClearMec Pad

Tar bort skadliga ämnen och ger kristallklart vattenutan algproblem

En blandning av lerkulor och speciella hartser tar bort de skadliga ämnena fosfat, nitrat och nitrit ur sötvatten och forebygger på sä vis oönskad algtillväxt. Lerkulorna stimulerar uppkomst och utveckling av nyttbakterier och paskyndar dessutom den biologiska nedbrytningen av skadliga ämnen. Resultatet ar att kristallklart och friskt akvarievatten.

13 Filtermaterialutan skumrand

De bāda filtermaterialen somáticas Härefter bromsr vattenflodet i filtret endast obetydligt och behöver)därfor ingen rand av skumplast. Åven här har mängden anpassats exakt till en filterkorg i JBL CristalProfi e-serien.

JBL MicroMec

Högeffektiva biofilterkulor

JBL MicroMec ar ett högporost biologiskt filtermaterial av sintrat glas med yta och porer i en speciell struktur som ypperligt stimulerar uppkomst och utveckling av nyttbakterier. Resultatet ar en effektiv biologisk nedbrytning av skadliga amnen. Filtermaterialiet ar särskilt lampligt for intensiv biologisk langtidsfiltrering i söt- och saltvattenakvarier.

JBL CerMec

Keramikrö

Detta mekaniska filtermaterial filtraräven biologiskt dā nyttobakterier utvecklas i material- et. Utformningen som rör ("makaroner") gör i Första hand att vattenflödet leds i alla riktningar och)därmed sakerställs det att filtret genomströmmas optimalt.

JBL TorMec

Aktivtorpvellets for naturligt tropisk vatten

JBL TorMec pellets ar sammanpressade av två torvkomponenter med olica halt av humusämnen. Denna sammansätting ger både en snabb effekt i böjan och en vändoserad langtidseffekt. Med sin höga halt av humusämnen sänker JBL TorMec carbonathårdheten och pH-värdet. JBL TorMec forebygger upkomsten av alger då det färgar vattnet. Därmed filtreras vissa delar av ljuset spektrum bort, precis som i naturliga tropiska vatten.

Garanti

Till dig som slutkund ger vi en förlängd garanti under 4 År från inköpsdatum fürenna JBL-apparat.

Garantin tacker material- och tillverkningsfel. Garantin gäller inte for Förslitningsdetaljer sāsom tätningsringar, pumphjul och axel samt vid skador p.g.a. yttre paverkan och felaktig hantering/användning. Felet Åtgårdas enligt värt avgörande genom att defekta delar byts ut eller repareras.

Alla andra garantianspråk uteslutes. Framfor allt lämnas ingen garanti För följdskador som orsakats avenna apparat sø vitt lagen tillater sø. Om du vill góraenna garanti gällande, vänd dig till din fachandel eller skicka in apparaten tillräckligt frankerad till oss tillsammans med giltigt inköpskvitto*.

*Om du vill Göra garantin gällande, fyll i detta kort och skicka det till:

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, 67141 Neuhofen/Tyskland

Apparat: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

Serienr.:

Inkopsdatum: -1(dag/månad/är) - 1(dag/månad/är)

Viktigt: Bifoga inköpskvittot som vi sedan skickar tillbaka tillsammans med apparaten.

Datum: Namnteckning:

Plats for inköpskvittot:
