| Produkttyp | Mobil vätskebränslekamin |
| Märke | Qlima |
| Modell | SRE3330C |
| Bränsle | Flytande bränsle för mobila värmare (enligt förordningarna av den 18/07/2002 och 25/06/2010) |
| Maximal värmeeffekt | 3000 W (250 g/h) |
| Minimal värmeeffekt | 1080 W (90 g/h) |
| Bränsleförbrukning | 0,113 till 0,313 L/h |
| Tankens drifttid | 16 till 44 timmar |
| Rekommenderad rumsvolym | 48 till 120 m³ (med normal ventilation) |
| Avtagbar tankvolym | 5 liter |
| Mått (B × D × H) | 371 × 294 × 429 mm |
| Vikt | 8,1 kg |
| Elanslutning | 230 V ~ 50 Hz |
| Effektförbrukning | Tändning: 335 W; drift: 78-123 W |
| Ljudnivå | 28-35 dB |
| Tändning | Elektronisk (via ON/OFF-knapp) |
| Funktioner | Timer, ekonomiläge, barnlås, flamkontroll |
| Säkerhet | Automatisk avstängning 36h, stötdetektering (E01), CO2-övervakning (E17), överhettningsskydd (Filter E09) |
| Underhåll | Regelbunden rengöring av bränslefilter och fläktfilter |
| Medföljande tillbehör | Transportlock, handpump |
| Garanti | 4 år (exklusive förbrukningsartiklar och normalt slitage) |
Vanliga frågor - SRE3330C QLIMA
Användarfrågor om SRE3330C QLIMA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Stekpanna i PDF-format gratis! Hitta din manual SRE3330C - QLIMA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SRE3330C av märket QLIMA.
BRUKSANVISNING SRE3330C QLIMA
Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet. - Flytta inte på värmaren när den är eller när den fortfarande är varm. Fyll inte på värmaren och ägna dig inte åt underhåll när den är på eller när den fortfarande är varm. - Se till att det är minst 1,5 meter mellan värmarens framsida och väggar, gardiner och möbler. - Använd inte värmaren på platser där det är mycket drag eller damm. I båda fallen fungerar inte värmaren optimalt. Stäng av värmaren innan du går och lägger dig. - Bränsle ska endast förvaras och förflyttas i lämpliga bränslebehållare eller bränsledunkar. - Se till att bränslet inte utsätts för värme eller extrema temperaturförändringar. Förvara alltid bränslet på en sval, torr och mörk plats (kvaliteten påverkas av solljus). - Använd inte värmaren på ställen där det kan finnas skadliga gaser eller ångor (t.ex. avgaser eller färgångor). Tänk på att värmarens galler blir mycket varmt. Om apparaten täcks över föreligger brandrisk. Se alltid till att ventilationen är tillräcklig. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av denna enhet på ett säkert sätt och förstår riskerna. Barn får inte leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan övervakning.
FARA
Sänk inte ned apparaten i vatten och låt inte vatten rinna in i den. - Öppna aldrig apparaten för att förhindra elchock.
VARNING
- Denna installation måste vara helt i enlighet med lokala föreskrifter, förordningar och normer.
- Kontrollera om spänningen som anges på märkplattan motsvarar den lokala nätspänningen innan du ansluter apparaten. Apparaten är lämplig för nätspänning från 230V
- Om nätsladden är skadad, måste denna bytas av ett servicecenter auktoriserat eller liknande kvalificerade personer för att undvika risker.
- Returnera alltid apparaten till ett servicecenter auktoriserat för undersökning eller reparation.
- Reparation av okvalificerade personer kan leda till en extremt farlig situation för användaren. Försök inte att reparera apparaten själv, då förfaller din garanti. Håll nätsladden borta från heta ytor. Barn bör övervakas för att garantera att de inte leker med apparaten.
- Kontakten måste alltid kunna nås.
- Stick inte in föremål i apparatens öppningar. Apparaten får inte placeras direkt under ett eluttag. Täck aldrig över apparaten eftersom den kan bli överhettad
- Använd inte denna produkt i omedelbar närhet till bad, dusch eller swimmingpool. Värmeelementet måste installeras så att lägesväljare och andra reglage inte kan vidröras av en person som badar i badkar. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de
erhållit övervakning eller instruktioner avseende användning av enheten på ett säkert sätt och förstår riskerna.
Barn under 3 år ska hållas på avstånd om de inte är under uppsikt hela tiden. Barn mellan 3 och 8 år ska starta/stänga av enheten om den har placerats eller installerats på avsedd plats för normal drift, om de hålls under uppsikt eller har instruerats i säker användning av enheten, samt om de förstår de risker som finns. Barn mellan 3 och 8 år ska inte ansluta, reglera eller rengöra enheten och inte utföra användarunderhåll. - VARNING — Vissa delar av denna produkt kan bli mycket varma och orsaka brännskador. Särskild uppmärksamhet ska iakttas när barn och känsliga personer finns i närheten.
OBS
- Stäng omedelbart av apparaten och dra ur kontakten ur vägguttaget om den producerar en konstig lukt eller ett onormalt ljud. Ta apparaten till ett auktoriserat servicecenter.
- Stäng av apparaten och dra ur kontakten enligt bruksanvisningen innan du flyttar eller rengör den.
- Kontrollera att apparaten och nätsladden alltid är utom räckhåll för barn (minst en meter bort).
- Använd inte apparaten på fuktiga platser eller i närheten av vatten om den saknar IPX4-skyddsklass (se märkplattan). Endast IPX4-klassade apparater är lämpliga för dessa omständigheter.
- Använd inte apparaten på platser där luftfuktigheten överstiger 95%
- Exponera inte apparaten för extrem värme eller kyla eller direkt solljus.
- Använd inte apparaten utomhus. Luta eller flytta aldrig apparaten när den är igång. Använd inte förlängningssladdar eller adaptrar med flera uttag. Dra alltid ur kontakten ur vägguttaget när apparaten inte används.
Ta av all emballage (se avsnitt A, Fig. A). 2 Fyll den uttagbara behållaren 4 (se avsnitt B, fig. C-F). 3 Sätt stickproppen i vägguttaget. 4 Tänd värmeovnen med ON/OFF-knappen (se avsnitt D). 5 Om det är nödvändigt, kan du ändra temperaturen med inställningsknapparna 20 (se avsnitt E). 6 Slå av värmeovnen genom att trycka på ON/OFF-knappen 21.
För att förhindra brand måste behållaren endast fyllas när värmeovnen är avstängd eller i ett annat rum än där värmeovnen står.
AUTOMATISK DEAKTIVERING
Ta inte bort några komponenter från ugnen på egen hand. Kontakta alltid återförsäljaren när reparationer är nödvändiga. Om strömledningen är skadad, måste den bytas av en godkänd montör. Använd en ny ledning av typen H05 VV-F.
N OPPBEVARING (SLUTT PÄ DEN KALDE ÅRSTIDEN)

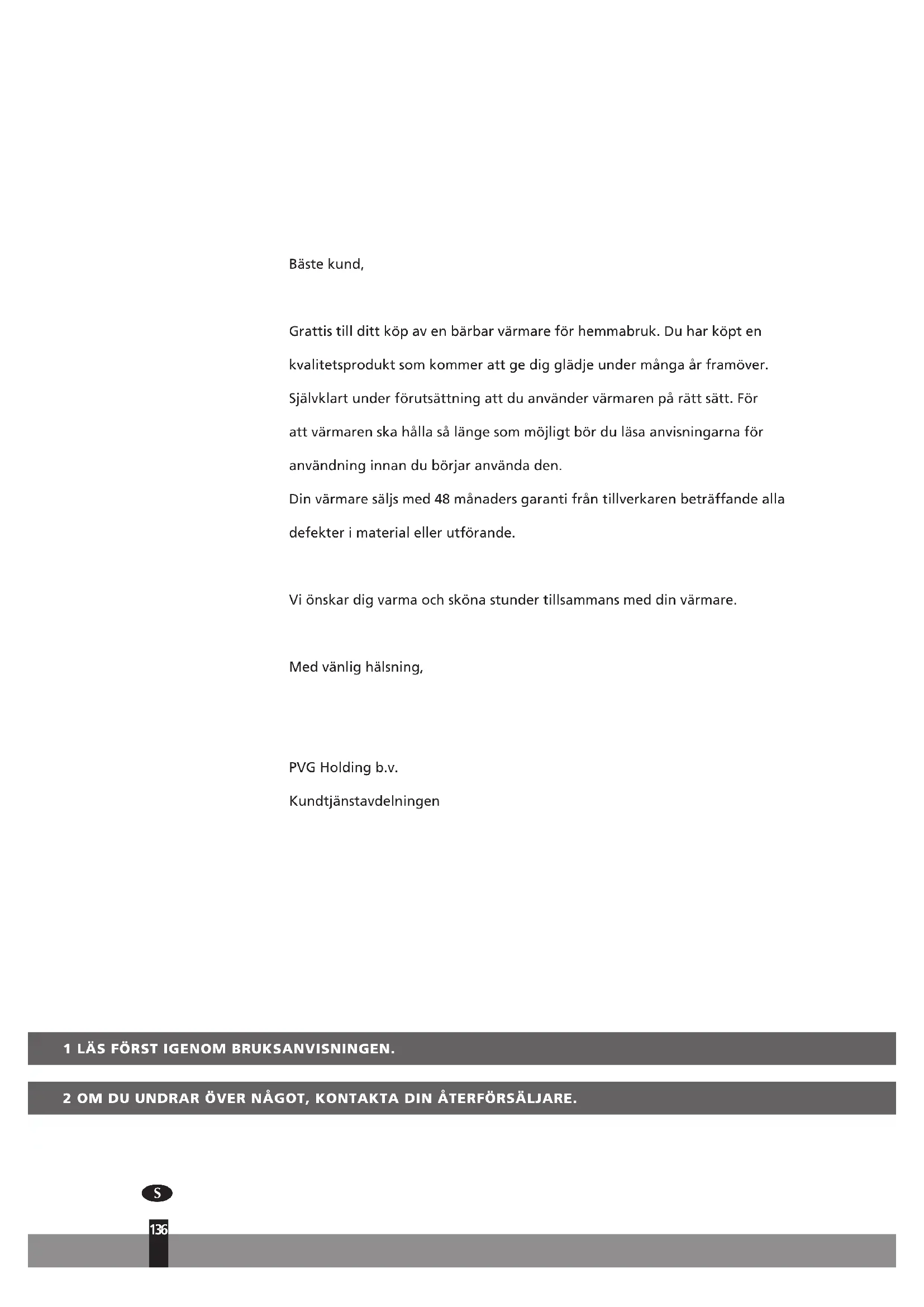

Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver.
Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den.
Din värmare säljs med 48 månaders garanti från tillverkaren beträffande alla defekter i material eller utförande.
Vi önskar dig varma och sköna stunder tillsammans med din värmare.
Med vänlig hälsning,
PVG Holding b.v.
Kundtjänstavdelningen
1 LÄS FÖRST IGENOM BRUKSANVISNINGEN.
2 OM DU UNDRAR ÖVER NÅGOT, KONTAKTA DIN ÅTERFÖRSÄLJARE.
ALLMÄNNA RIKTLINJER FÖR ANVÄNDNING
Här nedanför beskrivs de viktigaste stegen för hur du använder din värmare. För mer detaljer, se MANUAL (sidorna 139 ff.).
Ta bort allt förpackningsmaterial (se avsnitt A, fig. A). 2 Fyll den avtagbara bränsletanken 4 (se avsnitt B, fig. C-F). 3 Tryck in kontakten i vägguttaget. 4 Tänd värmaren med hjälp av knappen ON/OFF (se avsnitt D). 5 Vid behov kan du ändra temperaturen med hjälp av justeringsknapparna (se avsnitt E). 6 Stäng av värmaren genom att trycka på knappen ON/OFF 1.
Som brandskyddsåtgärd måste tanken fyllas antingen när värmaren har stängts av eller i ett annat rum än där värmaren är installerad.
- Säkerställ alltid att tanken är ordentligt stängd efter att den har fyllts på vid ett säkert avstånd från alla värmekällor och öppna lågor (se kapitel B).
- Förvara alla bränslebehållare med originalpluggar och tätningar på en sval och mörk plats.
- Bränsle åldras. Använd nytt bränsle i början av varje uppvärmningssäsong. Genom att använda Qlima Premium Quality Fuels som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet.
- Innan du byter till ett annat märke och/eller bränsletyp måste du kontrollera att den mobila värmaren är helt tömd på allt återstående bränsle.
- Första gången du tänder värmaren kommer den att lukta "ny" en liten stund.
HUVUDKOMPONENTER
1 Informationsdisplay • Funktionsknappar 3 Tanklucka 4 Avtagbar tank 5 Metallock 6 Bränslefilter 7 Fast tank 8 Inspektionsfönster för lågan 9 Varmluftsgaller 10 Lufttillförsel 11 Säkerhetsfäste 12 Fläktfilter 13 Plugg 14 Anslutningsledning 15 Barnsäkerhetsfunktion 16 Indikator för låg bränslenivå 17 Gröntimerindikator 18 Timerknapp 19 Lägesknapp 20 Knapp för inställning av temperatur/tid 21 På/av-knapp (röd indikator på) 22 SAVE-knapp
DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG
Värmaren är utrustad med ett kontrollsystem för luftkvalitet. När det är otillräcklig ventilation i rummet eller när värmaren används i ett rum som är för litet, stängs värmaren av automatiskt. För skön och säker uppvärmning måste du säkerställa att det finns tillräcklig ventilation.
Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage.
OBS! För att undvika oavsiktlig avstängning rekommenderar vi att du ställer en dörr eller ett fönster på glänt när värmaren är igång.
Du måste oavsett modell alltid se till att värmaren används i ett rum som är tillräckligt stort för att den ska kunna användas på ett säkert sätt utan extra ventilation. Om rummet är för litet måste du alltid öppna en dörr eller ett
fönster något (öppna en springa på ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflöde (båda öppningarna måste ha ett tvärsnitt på minst 50 cm²). Säkerhetssystemet får inte modifieras, eftersom detta ogiltiggör garantin och att luftgivaren kommer att fungera ordentligt. Kontakta återförsäljaren om du är tveksam.
Information rörande Frankrike: Värmaren utformades för att drivas uteslutande av bränsle avsett för mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är förbjudet att använda andra bränslen. Fråga handlaren eller titta på vår webbplats angående våra återförsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla.
Information rörande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande.
Användaren måste följa dessa anvisningar för korrekt användning:
UNDVIK ATT
- använda mobilvärmaren som drivs av flytande bränsle i husvagnar, båtar och fordonshytter;
- använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angående de minsta måtten på det rum som ska värmas), underjordiska rum och/eller på mer än 1000 m höjd;
- modifiera värmarens säkerhetsfunktioner.
Denna typ av uppvärmning får inte användas i offentliga lokaler utan tillstånd. Inhämta korrekt information om detta i förväg.
RÄTT BRÄNSLE
Värmaren är konstruerad för att användas tillsammans med vattenfri, ren paraffinolja, t.ex. Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt förbränning. Lägre bränslekvalitet kan resultera i:
ökad risk för funktionsproblem att förbränningen är ofullständig att värmarens livslängd minskar att rök och/eller lukt uppstår att det bildas avlagringar på gallret eller höljet
Skador och/eller fel på värmaren till följd av att annat än vattenfri ren fotogen av hög kvalitet har använts omfattas inte av garantin.
Fråga alltid försäljaren vilket bränsle som ska användas till värmaren.
Endast användning av rätt bränsle säkerställer säker, effektiv och bekväm användning av värmaren.
Transportskyddet ligger separat i förpackningen. Endast med detta skydd kan det garanteras att värmaren förflyttas utan problem efter användning. Förvara det på ett bra sätt!
A INSTALLERA VÄRMAREN
Ta försiktigt ut värmaren ur kartongen och kontrollera innehållet. Utöver själva värmaren måste du även ha:
en manuell bränslepump, ett transportskydd, denna bruksanvisning

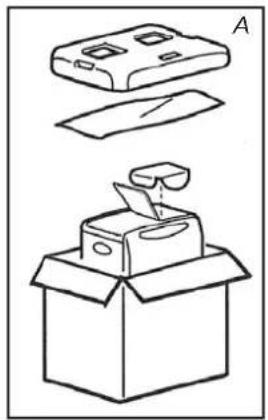

Behåll kartongen och förpackningsmaterial (fig. A) för förvaring och/eller förflyttning av värmaren.

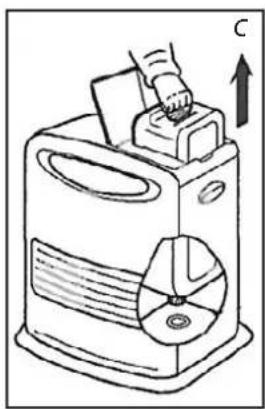

2 Öppna locket på den avtagbara bränsletanken 3 och ta bort kartongbiten. 3 Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B. 4 Värmaren ska stå på ett stabilt och helt jämnt underlag. Flytta på värmaren om den inte står plant. Försök inte åtgärda situationen genom att placera böcker och annat under värmaren. 5 Använd det horisontella säkerhetsfästet för att förhindra att gardinerna blockerar fläkten (fig. B.). 6 Sätt in kontakten 13 i vägguttaget (230 V - växelström / 50 Hz) och ställ in rätt tid med hjälp av justeringsknapparna 20 (se avsnitt C). 7 Värmaren är nu klar att användas.
B FYLLA PÅ BRÄNSLE

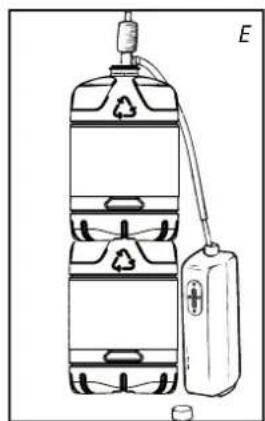

Fyll på den löstagbara tanken på lämplig plats, eftersom det alltid finns risk för spill. Följ anvisningarna nedan:

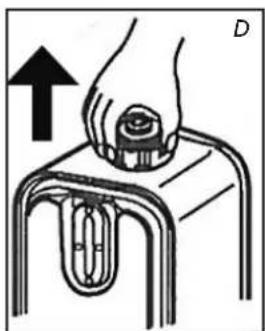

1 Se till att värmaren är avstängd. 2 Öppna det övre locket och ta ut den löstagbara bränsletanken ur värmaren (Fig. C). OBS! Det kan hända att det droppar något från bränsletanken. Sätt ned den löstagbara bränsletanken med locket uppåt, handtaget på golvet (fig. C) och ta bort bränslelocket. 3 Ta bort metallocket. Lätt att öppna genom att hålla på utsidan (fig. D.) 4 Fyll den löstagbara bränsletanken med hjälp av en bränslepump (se användningsanvisningarna för bränslepumpen). Se till att den befinner sig i ett högre läge än den löstagbara bränsletanken (fig. E). Stick in den räfflade slangen i den avtagbara bränsletanken.
5 Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. F). Avbryt påfyllningen när mätaren indikerar att bränsletanken är full. Överskrid inte gränsen för hur mycket bränsle som kan fyllas på, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt). 6 Låt bränsle som finns kvar i pumpen rinna tillbaka ned i bränsletanken och ta försiktigt bort pumpen. Placera försiktigt på bränslelocket på tanken. Torka upp bränsle som kommit utanför. 7 Kontrollera att bränslelocket sitter rakt och ordentligt. Sätt tillbaka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket
Värmaren får inte flyttas när bränsletanken återinstallerats. - Var försiktig så att inte locket skadas när tanken fylls. Om locket deformeras kan det leda till bränsleläckage.
Starta värmaren igen.
C
STÄLL IN TIDEN
Ställ in tiden för att använda värmaren som klocka eller timer. Det går att ställa in tiden även när värmaren är påslagen.

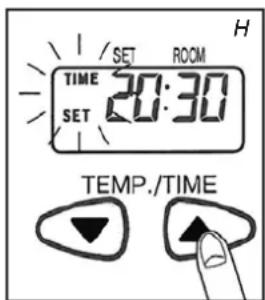

Tryck på lägesknappen för att ställa in tiden (fig. G). Tidsinställningen och klockan blinkar på displayen. Tryck på knappen (▼) eller (▲) för att ställa in tiden. Siffrorna 00:00 till 23:59 visas som tid. Tryck på knappen (▲) för att gå framåt och knappen (▼) för att gå bakåt. Varje gång du trycker på en av dessa 2 knappar ändras tiden i steg om en minut. Om du håller knappen intryckt ändras tiden på displayen i steg om tio minuter (fig. H). Tryck sedan på lägesknappen 19 för att aktivera timerfunktionen. Se kapitel F. Tryck på lägesknappen för att visa tiden (fig. I). Om tiden inte ställs in visas --- -- på displayen.
Tiden måste ställas in igen efter ett strömavbrott eller om du dragit ut kontakten ur vägguttaget.
D
TÄNDA VÄRMAREN
När du använder din nya värmare för första gången kan den lukta lite en kort stund. Därför ska du ordna med extra ventilation.
Tänd alltid värmaren med knappen ON / OFF ①. Använd aldrig tändstickor eller cigarettändare.
Tryck på knappen ON / OFF 21.
Tändningsindikatorn visas: den temperatur som krävs samt temperaturen i omgivningen visas (fig. J). Temperaturen i omgivningen visas från 1°C. Om temperaturen är lägre än 0°C, visas Lo. Tändningen tar cirka 45 sekunder.
Normalförbränning:
Lågan är blå
- Gallret till brännaren kan bli rött
Onormalförbränning:
Lågan är gul och blå. Vidta nödvändiga åtgärder i detta fall.
Denna värmare kan inte vara påslagen oavbrutet i mer än 36 timmar. Efter 36 timmars användning stängs den av automatiskt även om tanken fyllts på under denna period.
STÄLL IN LÄMPLIG TEMPERATUR

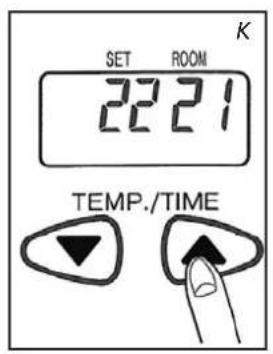

Om värmaren är påslagen kan lämplig temperatur ställas in med hjälp av justeringsknapparna (fig. K). Tryck på knappen + för att höja temperaturen. Tryck på knappen - för att sänka temperaturen. Varje gång du trycker på justeringsknappen ändras temperaturen med 1 °C. Temperaturen kan ställas in till min. 5 °C och max. 26 °C.
- Om värmaren används i ett litet utrymme, på en välisolerad plats eller om temperaturen utomhus är väldigt hög kan det hända att temperaturen i omgivningen blir högre än den temperatur som önskas. Stäng i sådana fall av värmaren. Den temperatur som visas är medeltemperaturen i omgivningen. Denna temperatur kanske inte stämmer överens med det som termometern visar.
F ANVÄNDA TIMERN
Med timern kan du låta värmaren slås på automatiskt vid en förinställd tidpunkt. För att du ska kunna aktivera timern måste rätt tid vara inställd (se avsnitt C) och värmaren ska inte brinna. Följ proceduren nedan:

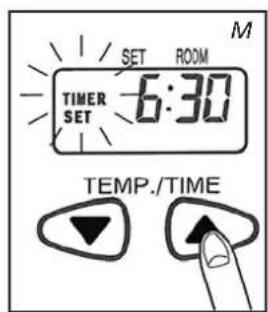

1 Kontrollera så att tiden ställts in på rätt sätt (se kapitel C). Tryck på lägesknappen 19 (fig. L) tills Timer och Set visas på displayen. 3 Tryck på knappen (▼) eller (▲) 20 för att ställa in den tid som värmaren ska aktiveras. Tryck på knappen (▲) för att gå framåt och knappen (▼) för att gå bakåt. Varje gång du trycker på en av dessa 2 knappar ändras tiden i steg om en minut. Om du håller knappen intryckt ändras tiden på displayen i steg om tio minuter (fig. M). Tryck på knappen ON / OFF för att starta värmaren (indikatorn tänds). Om värmaren är påslagen behöver du inte trycka på denna knapp. Tryck på timer-knappen ⑧. Indikatorn slocknar. Tidsindikatorerna tänds och timern ställs in.
Tryck inte på knappen ON/OFF ➀ igen efter att timern ställts in, då kommer timern att återställas. 6 Värmaren slås på vid den tidpunkt som valts.
Tryck på knappen ON / OFF för att avbryta timern (timerindikatorn försvinner). - Ställ in timern och klockan igen om ett strömavbrott sker. - Koden E01 visas på displayen vid händelse av jordbävning eller stötar. Återställ felet och upprepa från punkt 4 för att ställa in timern igen.
G STÄNGA AV VÄRMAREN
Tryck på knappen ON / OFF. Den röda lampan blinkar i ungefär 8 sekunder och värmaren stängs av. Se alltid till så att lågan slocknar.
Fläkten fortsätter att arbeta i cirka 3 minuter efter att du stängt av för att kyla ner värmaren invändigt. Om du stänger av strömmen i förväg kan okontrollerade symtom visas sig (rök eller lukt etc.).
H I HÄNDELSE AV PROBLEM
Symtomen som nämns ovan är inte något fel eller något onormalt. Kontrollera listan.
| Symtom Orsaker | ||
| Vid tändning | Det tar lenght tid att tända | Tändningen tar cirka 45 sekunder. Vänta tills brändset har nätt den fasta tanken after att du fyllt tanken. Tänd 2 eller 3essional. |
| Knastrande ljud | Detta ljudkommen frän den elektriska tändningen. | |
| Vit rök | Detta kan ske om brändset inte cirkulerar genom brännaren på rätt satt | |
| Vid tändning och avstäng- ning | Rök och obehaglig lukt vid första användningen | Det ar skyddslacket som blir varmt. Det forsvinner snart. Ventilera utrymmet. |
| Temperatren i omgivningen höjs inte och önskad tempe-ratur ar högre. | Utrymmet arfor stort. | |
| Lågan ar röd. | Luften i omgivningen ar fuktig, salt erller innehäller forgressive. | |
| Temperatren i omgivningen sänks inte och önskad tempe-ratur ar lagre. | Värmaren används i ett litet oisolerat utrymmeElltemperaturen utomhus ar relativhög. Stäng av värmaren. | |
| Den omgivande temperatu- ren ar inte samma som den som termometern visar. | Detta på grund av att den omgivande temperaturen som visas ar en indikation på utrymmets medeltemperatur. | |
| Det hörsmå knackande ljudunar värmaren ar i drift ellermedelbart after att den stängts av. | Detta ar ljudet av metall som expanderar. | |
| Oljud hörsj 8 sekunder after avstängning. | Ett tickande ljud: kan hörasnär värmaren svalnar. |
INFORMATIONSDISPLAYEN
Informationsdisplayen ① fungerar inte bara som en indikator för (inställd) tid och temperatur (avsnitt C, E och F), utan indikerar även om det är något problem med värmaren. Koden på informationsdisplayen upplyser dig om vilket problem det är.
| Kod Information | Åtgård | |
| Time---- | Värmaren har stängts av automatiskt genom att ströma-vbrott erder)däll anslutting | Återställ strömmen eller anslut-ningen. Tryck på knappen ON/OFF ⓪igen. |
| E01 | En jordbävning (magnitud 5Eller högre), starka vibration-ner erller stötar,gör,saat vär-maren stängs av automatiskt.(Säkerhetssystemet mot stötarfungerar). | Se till,saat inget brännbartmaterial finns i:närhen avvärmaren erller att bransletlacker. Tryck på knappenON/OFF ⓪igen. |
| E02E03 | Värmaren har stängts av automatiskt afterett,fel,vidtändning erller på grund avvatten erller dammi bränsefil-tret erller i den fasta tanken. | Avlågsna vatten och dammfran den fasta tanken. Rengörbränsefiltret (se kapitel M).Tryck på knappenON/OFF ⓪igen. |
| E07 | Värmaren har stängts av pågrund av en Höjning av omgi-vande temperatur.(Systemetfor temperaturövervakningfungerar). | Ventilera utrymmet. Låt vär-maren svalna. Tryck på knappenON/OFF ⓪igen. |
| FilterE09 | Värmaren har stängts av automatiskt på grund av attflödet av varmluft,fläkten el-ler fläktfiltret har blockeratseller hindras av nagonting.(Säkerhetssystemet mot over-hetting fungerar). | Ta bort hinder frän fläktöpp-ningen. Rengör fläktfiltret(se kapitel M). Tryck ingen paktappenON/OFF ⓪. Kontakta din äterförsäljare omproblemet kvarstärfteratt du vidtagit ovanståendeatgärder. |
| E13 | Värmaren har stängts av i ettslutet utrymme.(Säkerhetsystemet mot ofullständigforbränning fungerar). | Ventilera utrymmet och tryck ingen på knappenON/OFF ⓪. Se till,saat utrymmet artilräckligtventilerat.. |
| E17 | Värmaren har stängts av pågrund av en forhöjd kon-centration av koldioxid.(Systemetfor overvakning avluftkvaliteten fungerar). | Ventilera utrymmet och ställin knappenON/OFF ⓪igen.Se till,saat utrymmet artilräckligtventilerat. |
| ON-indikatornblinkar.Erränds | Värmaren har stoppats au-tomatiskt eftersom knappenON/OFF hollintryckt ell blockerades. | Ta bort hinder frän runtnkapparna Tryck ingen paktappenON/OFF ⓪. |
| F00-F30 | Dålg Funktion.Underhällkravs på värmaren. | Notera det meddelande somvisas och stängavärmaren.Kontakta din äterförsäljare. |
| Symtom Orsaker | Åtgårder | |
| Värmaren tänds inte | Barnsäkerhetsfunktionen tänds | Avaktivera barnsäkerhets-funktionen |
| Bränsleindi-katorlampan fungerar inte | Tanken ar tom Fyll tanken | |
| Tanken ar deformerad Byt till en ny tank | ||
| Det finns smuts, damm eller vatten i filtret och/eller i den fasta tanken | Rengör den fasta tanken och bränslefiltret. | |
| Effektforlust | Bränsleindikatorn blinkar | |
| Bränsleindikatorn blinkar Fyll tanken | ||
| Bränsle av dālig kvalitet har används. | Avlågsna bränslet ∀n de två tankarna, skölj med korrekt bränsle. | |
| Onormal for-bränning | Bränsle av dālig kvalitet har används. | |
| Dālig ventilation Ventilera regelbundet | ||
| Damm på fläktfiltret Rengör fläktfiltret | ||
| Dālig lukt | Bränsle av dālig kvalitet har används. | Avlågsna bränslet ∀n de två tankarna, skölj med korrekt bränsle. |
| Inget bränsle i tanken Fyll tanken | ||
| Bränslelackage erller bräns-lespill | Sluta använda encheten och kontakta din äterförsäljare | |
| Bränslelackage | Flytta värmaren, tanken ar inte tom | |
| Bränsle av dālig kvalitet har används. | ||
Kontakta alltid din återförsäljare vid fel som inte listas ovan och/eller när felet återkommer trots att du har genomfört de korrigeringar som beskrivs ovan.
AUTOMATISK INAKTIVERING
Denna värmare är utrustad med ett säkerhetssystem som säkerställer att den stängs av automatiskt efter 36 timmars kontinuerlig användning. Vid behov kan du sätta på värmaren igen genom att trycka på knappen ON/OFF (se avsnitt D).
BARNSÄKERT LÅS
Det barnsäkra låset är till för att barn inte ska kunna ändra värmarens inställningar av misstag. När värmaren brinner och det barnsäkra låset är på, kan värmaren bara stängas av. Övriga funktioner är spärrade. Om värmaren redan är avstängd förhindrar det barnsäkra låset även att värmaren slås på av misstag. Du aktiverar det barnsäkra låset genom att trycka på knapp CHILD LOCK 15 och hålla ner den i minst 3 sekunder. Indikatorn CHILD LOCK visas på informationsdisplayen (fig. O) och indikerar att det barnsäkra låset är aktiverat. Du inaktiverar det barnsäkra låset genom att trycka en gång till på knappen CHILD LOCK 15 och hålla ner den i minst 3 sekunder.
ANVÄNDA SPARFUNKTIONEN (SAVE) PÅ RÄTT SÄTT
Med SPAR-funktionen kan du begränsa temperaturen. När denna funktion är aktiverad stängs brännaren av automatiskt när rumstemperaturen överskrider den inställda temperaturen med 3°C. När rumstemperaturen har sjunkit igen under den inställda temperaturen, slås värmaren på automatiskt igen. Du aktiverar SPAR-inställningen genom
att trycka på rätt knapp 2. SAVE-indikatorn tänds. Stäng av funktionen genom att trycka en gång till på SAVE-knappen.
Utan SPAR-inställningen håller din värmare också ungefär den inställda temperaturen genom att justera sin uppvärmningskapacitet. SPAR-funktionen är en ekonomiinställning som du kan använda om du t.ex. inte själv befinner dig i rummet eller vill hålla det frostfritt.
BRÄNSLEFFEKT
OLJEINDIKATORN
Om en kort signal hörs i samband med att indikatorn 16 för låg bränslenivå tänds, är bränsletanken tom. Värmaren kör automatiskt i den lägsta inställningen under en period av cirka 80 minuter. Bränsletanken måste fyllas på.
Avlägsna den avtagbara tanken från värmaren och fyll på med nytt bränsle (på en säker plats utanför bostadsytan) (se kapitel B). Bränsletanken kommer att tömmas om inget görs och "E 03" visas på displayen (fig. Q). Värmaren stängs av automatiskt.
Fyll tanken och vänta några minuter för att kunna tända värmaren igen. Tryck sedan på knappen ON / OFF 21.
KONTROLLERA LUFTKVALITETEN
Indikatorn E17 tänds om utrymmet inte är tillräckligt ventilerat och värmaren stängs av automatiskt. Ventilera utrymmet så fort du hör signalen (genom att t.ex. öppna en dörr eller ett fönster). Så fort utrymmet är tillräckligt ventilerat kan värmaren tändas genom att trycka på knappen ON/OFF 7.
M UNDERHÅLL
Stäng av värmaren och låt den svalna innan du påbörjar något underhållsarbete. Dra även ut kontakten ur eluttaget.
Rengör fläktfiltret:
Tryck på knapparna längst upp till vänster och höger. Dra filtret 1 cm mot dig. Flytta filtret uppåt så att de två nedre fixeringspunkterna lossnar. 2 Rengör fläkten. 3 Placera tillbaka fläkten.
Rengör bränslefiltret:
1 Ta bort den avtagbara bränsletanken 4 från värmaren och ta bort bränslefiltret (fig. S). Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Ta bort smutsen genom att vända uppochner på bränslefiltret och knacka det mot ett hårt underlag. (Rengör aldrig filtret med vatten!) 3 Sätt tillbaka bränslefiltret i värmaren.
Transportlocket
Det är emellertid viktigt att du tar bort damm och smuts emellanåt med en fuktig trasa, eftersom det annars kan uppstå fläckar som är svåra att få bort.
Använd inte lösningsmedel eller alkohol för att rengöra värmaren: fara för brand. Rengör mycket smutsiga delar med ett syntetiskt rengöringsmedel.
Demontera inga värmarkomponenter på egen hand. Kontakta alltid din återförsäljare rörande reparationer.
Om strömsladden är skadad får den bara bytas av en behörig reparatör. Använd en ny sladd av typen H05 VV-F.
N FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN)
När uppvärmningssäsongen är slut ska du förvara värmaren på en dammfri plats, om möjligt i originalförpackningen. Oanvänt bränsle kan inte användas nästa säsong. Därför rekommenderar vi att du gör slut på allt bränsle. Om du ändå har lite bränsle kvar, kasta inte bort det utan lämna in det på närmaste återvinningscentral. Börja alltid en ny säsong med nytt bränsle. När det är dags att börja använda värmaren igen ska du följa instruktionerna igen (avsnitt A och enligt anvisningarna).
TRANSPORT
Följ dessa åtgärder för att undvika bränsleläckage under transport av värmaren:
1 Låt värmaren svalna. 2 Ta bort den avtagbara bränsletanken 4 från värmaren och ta bort bränslefiltret. Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Förvara inte bränslefiltret och den löstagbara bränsletanken i värmaren. 3 Töm den fasta bränsletanken (fig. U). 4 Sätt på transportlocket. Värmaren ska alltid vara i upprätt läge när den förflyttas.
Töm den fasta tanken med en bränslepump före transport eller om felaktigt eller smutsigt bränsle används. Ta först bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gör på samma sätt om det finns vatten i bränsletanken.
SPECIFIKATIONER
| SRE 3230 C SRE 3330C SRE 3531 C | |||
| Tändning elektrisk | |||
| Brännle paraffin | |||
| Kapacitet (kW)* 3.0 3.0 3.1 | |||
| Lämpigt utrhythmme (m3)** 48-120 48-1 | 120 50-120 | ||
| Bränsleförbrukning (l/timme)* 0.313 0 | 313 0.323 | ||
| Bränsleförbrukning (g/timme)* 250 250 | 250 | ||
| Brintid per bränsletak (timmar)* 16 | 16 15,5 | ||
| Den avtagbara bränsletakenskapacitet (liter) | 5 | ||
| Vikt (kg) 8.1 | |||
| Mätt (mm) (inklusive basplatta) | bredd 371 | ||
| djup 294 | |||
| höjd 429 | |||
| Tillbehör | manuell bränslepump, transportskydd | ||
| Ström | 230V - AC 50 Hz | ||
| Strömforbrukning:Tändare Kontinuierlig | 335W78-123W | ||
| Övervakning av ventilationskvalitet (luftförnyelse): Direkt mätning av CO2-nivà (NDIR CO2-sensor). | |||
- Vid max. INSTALLATION ** Specificerade värden är riktlinjer
CE-märkningen motsvarar efterlevnad av standarden EN 60-335 del 1 (1995) och EN 50-165 (08/97).
GARANTIVILLKOR
Din värmare säljs med 48 månaders garanti från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Följande villkor gäller rörande denna garanti:
Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador. 2 Garantin förlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden. 3 Om värmaren modifieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre. 4 Garantin omfattar inte delar som är föremål för normalt slitage, t.ex. den handdrivna bränslepumpen. 5 Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar. 6 Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med anvisningarna för användning, försummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-före-datum har passerats. Tänk på att det kan vara farligt att använda fel sorts bränsle*. 7 Köparen står för transportkostnader och ansvarar för eventuella skador som kan uppstå när värmaren eller värmarens delar förflyttas.
För att du ska undvika onödiga utgifter rekommenderar vi att du alltid börjar med att noggrant läsa igenom anvisningarna för användning. Om dessa inte erbjuder någon lösning bör du ta med värmaren till din återförsäljare för reparation.
- FARA
- VARNING
- OBS
- AUTOMATISK DEAKTIVERING
- N OPPBEVARING (SLUTT PÄ DEN KALDE ÅRSTIDEN)
- ALLMÄNNA RIKTLINJER FÖR ANVÄNDNING
- HUVUDKOMPONENTER
- DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG
- ANVÄNDAREN MÅSTE FÖLJA DESSA ANVISNINGAR FÖR KORREKT ANVÄNDNING
- UNDVIK ATT
- RÄTT BRÄNSLE
- A INSTALLERA VÄRMAREN
- B FYLLA PÅ BRÄNSLE
- C
- STÄLL IN TIDEN
- D
- TÄNDA VÄRMAREN
- STÄLL IN LÄMPLIG TEMPERATUR
- F ANVÄNDA TIMERN
- G STÄNGA AV VÄRMAREN
- H I HÄNDELSE AV PROBLEM
- INFORMATIONSDISPLAYEN
- AUTOMATISK INAKTIVERING
- BARNSÄKERT LÅS
- ANVÄNDA SPARFUNKTIONEN (SAVE) PÅ RÄTT SÄTT
- OLJEINDIKATORN
- KONTROLLERA LUFTKVALITETEN
- M UNDERHÅLL
- RENGÖR FLÄKTFILTRET
- RENGÖR BRÄNSLEFILTRET
- N FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN)
- TRANSPORT
- SPECIFIKATIONER
- GARANTIVILLKOR
Märke : QLIMA
Modell : SRE3330C
Kategori : Stekpanna
