BRUKSANVISNING MCA1235 DOMETIC

Monterings- och bruksanvisning

NO 236 Batterilader

Läsigenom anvisingarna noga innanprodukten monteras och används. Spara monterings- och bruksanvisingen für senare bruk. Überlamna bruksanvisingen till den nga ägaren vid ev. vidare-försäljning.

Innehållsförteckning

1Forklaring till symboler 209
2 Allmanna sakerhetsanvisningar 210
3 Andamalsenlig anvandning 215
4 Leveransomfattning 216
5 Tillbehör 216
6 Teknisk beskrivning 217
7Montera apparaten. 220
8 Ansluta apparaten 221
9 Anvanda Produkten 228
10 Skötsel och rengöring 230
11 Felsökning 230
12 Garanti 231
13 Avfallshtantering 231
14 Tekniska data. 232

1 Förklaring till symboler

FARA!

Observera: Beaktas anvisningen ej leder det till dödsfara ellersvåra skador.

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara ellsvåra skador.

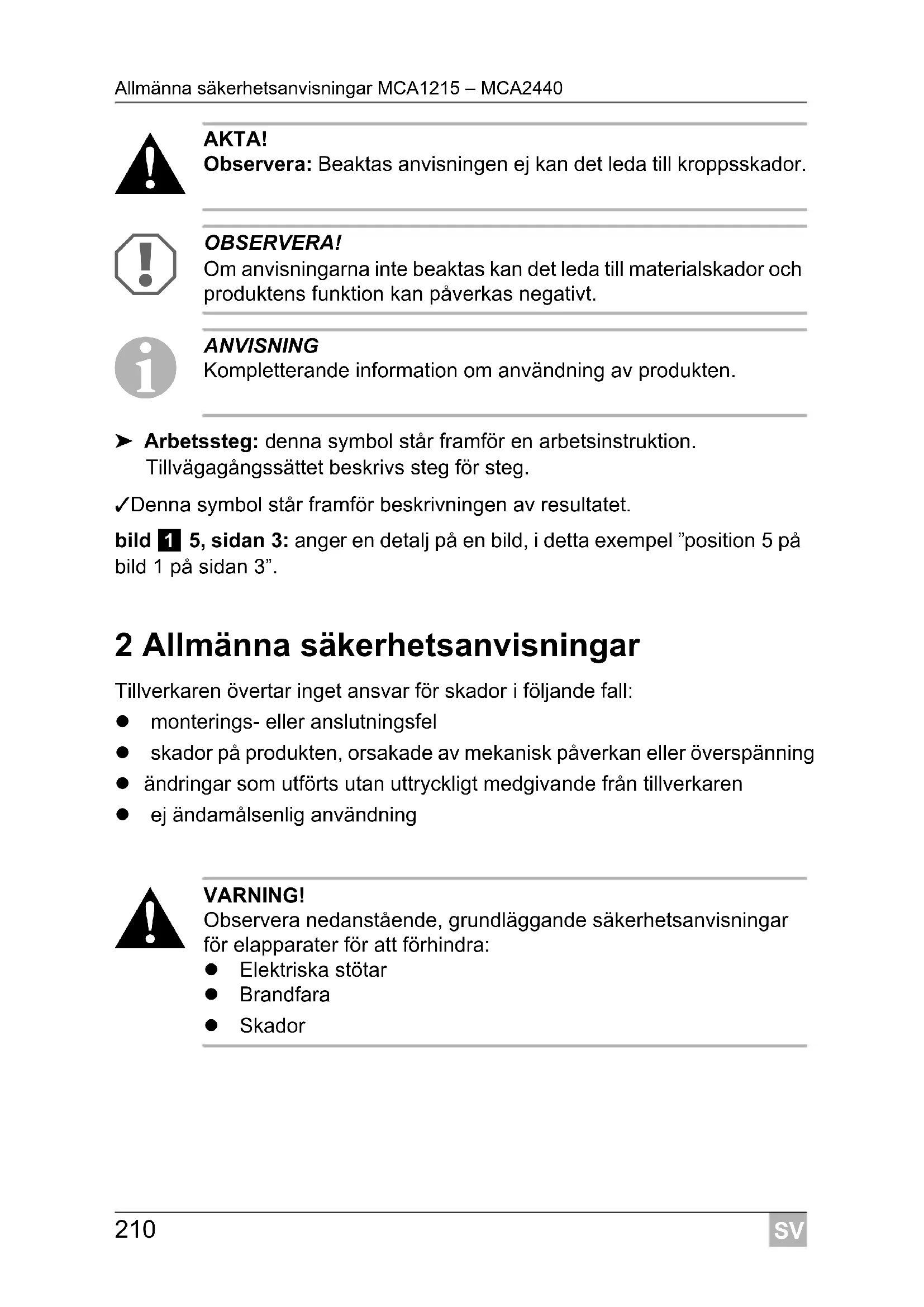

AKTA!

Observera: Beaktas anvisingen ej kan det leda till kroppsskador.

OBSERVER!

Om anvisingarna inte beaktas kan det leda till materialskador ochprodukten Funktion kan paverkas negativt.

ANVISNING

Komplettenderande information om användning av Produkten.

Arbetsstag:enna symbol star framfor en arbetsinstruktion.

Tillvagagangssattet beskrivs steg for steg.

Denna symbol staredframfor beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detalj på en bild, i detta exempl "position 5 på bild 1 på sidan 3".

2 Allmanna sakerhetsanvisningar

Tillverkaren övertar inget ansvar für skador i följande fall:

• monterings-ller anslutningsfel
• skador på Produkten, orsakade av mekanisk påverkan eller overspänning
• andringar som utförtsutan uttryckligtmedgivande fran tillverkaren
  ej andamalsenlig anvandning

WARNING!

Observera nedanstænde, grundläggande sakerhetsanvisningar for elapparater for att forbindra:

• Elektriska stötar
• Brandfara
• Skador

2.1 Allman sakerhet

FARA!

• Vid brand, använd en brandsläckare som ar lämpig für elektriska apparater.

WARNING!

• Apparaten fär endast användas ändamälsenlicht.
• Koppla bort apparaten fran elnätet

-FORE rengöring och underhäll
- after varje användning
-forebyteavsakring

• Om apparaten demoneras:

• Lossa alla anslutningar.

• Sakerställ att alla in- och utgangar ar fria frän spanning.

• Om apparaten eller anslutningskabeln uppvisar synliga skador fær apparaten ej tas i drift.

• Om apparatens anslutningskabel skadas maste den bytas ut av tillverkarens kundtjänst aller andra personer som ar kvalificera de for liknande arbeten, for att onödiga risker ske undvikas.
• Denna apparat färe endast repareras av härfor utbildad personal. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.

• Personer (och barn), som på grund av fysiska, sensoriska eller mentala Funktionshinder eller på grund av oerfarenhet aller ovetande inte kan använda apparaten på att saker tätt,ör inte använda apparaten utan uppsikt eller hjälp av en ansvarig person.

• Elapparater ar inga leksaker!

Forvara och använd apparaten utom räckhäll for barn.

Barn bör hällas under uppsikt, sä att de inte leker med apparaten.

OBSERVERA!

• Jäm För spanningsinformationen på typskylten med spansningen på ditt uttag innan apparaten tas i drift.
• Se till att andra foremål inte orsakar en kortslutning på apparaten.
• Dra aldrig i sladden när du skä dra ut kontakten ur uttaget.
• Förvara apparaten på en torr och sval plats.

2.2 Sakerhet vid montering av apparaten

FARA!

• Montera inte apparaten i områden)där det finns riskforall gas-ller dammexplosion.

AKTA!

• Se till att apparaten stared stadigt!

Apparaten måste ställas upp och fästas sö att den inte kan välta eller falla ner.

OBSERVERA!

• Apparaten fär inte komma nara en värmekälla (direkt solljus, element, o.s.v.). På sä satt undviks att apparaten blir annu varmare.
• Ställ apparaten på en torr och stänkvattenskyddad plats.

2.3 Sakerhet vid elektrisk anslutning av apparaten

FARA! Livsfara p.g.a. elektriska stötar!

Vid felaktig installation av elektriska apparater på bātar kan korrosionsskador uppkomma. Låt en (bæt)elektriker installer a apparaten.

• När du arbetar på elektriska anlaggningar, sakerställ att nagon annan är i narheten som kan hjälpa dig i nödfall.

WARNING!

• Använd alltid jordade uttag med Fl-skyddsströmställare.
• Set till att kabelarean ar tillräcklig.
• Dra ledningarna sö att de inte kan skadas av dörrar eller motorhuvar.

Klåmda kablar kan leda till livsfarliga skador.

AKTA!

• Dra ledningarna sö att ingen kan snubbla över dem och sö att ledningarna inte kan skadas

OBSERVERA!

• Använd tomma rör eller kabelkanaler Near ledningarna dras genom plåtväggar aller andra väggar med vassa kanter.
• Lagg inte 230-V-nätledningen och 12-V-likströmsledningen i sama kabelkanal (tomt rör).
  Lagg inte ledningarna lost aller sa att de knackas eller brytas.
  Fast ledningarna ordentligt.
• Dra inte i ledningarna.

2.4 Sakerhet vid drift av apparaten

FARA! Livsfara p.g.a. elektriska stötar!

• Vidrör inte ledningarna med bara händer. Detta gäller särskilt vid drift med växelström.
• För att apparaten snabbt ska kunna kopplas bort fran nätet maste uttaget sitta i narheten av apparaten.

WARNING!

• Använd apparaten endast i slutna och väl ventilerade utrymen.
• Använd inte apparaten till anlaggningar med blysyrabatterier. Dessa batterier släpper ut vātgas som kan explodera om gnistor—from elektriska anslutningar uppstår.

AKTA!

• Använd inte apparaten
• i salthaltiga, fuktiga aller blöta omgivningar
• i narheten av aggressiva Ångor
• i narheten av brännbara material
• i explosionsfarliga omgivningar
• Kontrollera före idrifttagningen att ledningarna och kontakten ar torra.
• Koppla alltid bort stromforsörjningen före arbeten på apparaten.
• Observera att även om sakringen loser ut kan delar av apparaten fortfarande leda spanning.
• Lossa ingen kabel om apparaten fortfarande ar i drift.

OBSERVERA!

• Se till att ventilationen (in och ut) inte tacks over.
• Set till att ventilationen ar god.

2.5 Sakerhet vid hantering av batterier

WARNING!

• Batterier kan innehålla frättande syra. Undvik kontakt med batterivåtskan. Om du fär batterivåtska på dig: skölj noga huden med mycket vatten.

Uppsök absolut en lakare vid kroppsskador orsakade av syra.

AKTA!

• Bär inte metallsmycken el. dyl., till exempl klocka eller ringar, nar du hanterar batterier.

Blysyrabatteri kan bildakortslutningsström, som kan orsaksvåra brännskador.

• Explosionsrisk!

Försök aldrig att ladda ett fruset aller trasigt batteri.

Ställ, om batteriet ar fruset, Först batteriet på en frostdskyddad plats och vanta tills batteriet har uppnätt omgivningens temperatur. Först på det lampligt att inleda laddningen.

• Använd skyddsglasögon och skyddskädel vid arbeten med batteriet. Vidrör inte ögonen när du häller på och arbetar med batteriet.
• Rök inte och se till att det inte kan uppsta nagra gnistor i narheten av motorn eller batteriet.

OBSERVERA!

• Använd endast laddbara batterier.
• Set till att inga metalliska delar kan falla ned på batteriet. Det kan orsaka gnistbildning eller kortslutning i batteriet och andra elektriska komponenter.
• Beakta polerna vid anslutningen.

• Beakta anvisingarna是从batteritillverkaren och frän tillverkaren av fordonet/anlaggningen)där batteriet används.

• Om batteriet måste demonteras: koppla Först bort jordanslutningen. Koppla bort alla anslutningar och föbrukare från batteriet innan det demonteras.

3 Åndamåsenlig användning

PerfectCharge MCA-batteriladdaren laddar resp. levererar unterhällsspanning till batterier som används som strömköllor i fordon eller på bātar.

MCA-batteriladdaren kan användas För kontinuierlig laddning av Förbrukar-ller startbatterier. Batterierna kan laddas eller hällas på en hög kapacitetsniːvå:

• 12 V-batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280
  24 V-batterier: MCA2415, MCA2425, MCA2440

MCA-batteriladdaren kan anvandas for att ladda foljande batterityper:

Bly-startbatterier
Bly-gelbatterier
- AGM-batterier

Apparaterna fár aldrig anvandas for att ladda andra batterityper (t.ex. NiCd, NiMH o.s.v.)!

WARNING! Explosionsrisk!

• Batterier med kortslutting i en cell fär inte laddas. Explosions-risk p.g.a. knallgas!
• Ladda inte blybatteri i utrymmenutan ventilation. Explosions-risk p.g.a. knallgas!
• Nickelkadmium-batterier och ej laddbara batterier fär inte laddas med batteriladdaren. Höljet på de här batterierna kan explodera.

4 Leveransomfattning

Mängd Beteckning

1 Batteriladdare
1 230-V-anslutningskabel
1 Monterings- och bruksanvisning

Kontrollera innan apparaten tas i drift att inga delar saknas.

5 Tillbehör

Följande tillbehör finns tillgangligt (ingär inte i leveransen):

Beteckning Artikelnr.

Fjarrkontroll MCA-RC1 9102500037

Temperaturgivare MCA-TS1 9102500036

Batterigivare MCA-HS1 (IBS) 9102500038

Perfect Control Display MPC01 910250041

6 Teknisk beskrivning

Den laga vikten och det kompakta utforandet gör att batteriladdaren enkelt kan monteras i husbilar, nyttofordon, motor- och segelbātar. Den laddar batterier som används som strömköllor på bātar erler i fordon, aller levererar underhällsspanning till batterierna sä att de inte urladdas.

En kontrollampa på apparaten gör det möjlgit att overvaka batteriladdaren.

Apparaten ar utrustad med foljande skyddsutrustninger:

Kortslutting
Overhettning
- med givare (tillbehör): Überhettat batteri

Produkten kan även anslutas till att LIN-buss-kommunikationsystem via två anslutningar.

Kylningen sker via en fläkt, vars hastighet beror på laddeffekten och kan ställas in via en extern brytare.

6.1 Produktvarianter

PerfectCharge MCA-batteriladdaren levereras i olika varianter.

MCA-batteriladdaren kan ladda batterier till en bestamd batterikapacitet (se kapitel "Tekniska data" på sidan 232):

MCA1215: avsedd for laddning av ett forbrukarbatteri och ett startbatteri
- MCA1225, MCA1235: avsedda För laddning av max. två Förbrukarbatteri och att startbatteri
- MCA1250, MCA1280: avsedda for laddning av max. tre forbrukarbatteerier
2415: avsedda for laddning av max. två forbrukarbatterier
- MCA2425, MCA2440: avsedda for laddning av max. tre forbrukarbatteerier

Apparatens artikelnummer stared på typskylten.

6.2 Reglage och anslutningar

Pos. på bild 1, sida 3	Förklaring/funktion
1 Nätanslutting
2 LIN2-bus-anslutting
3 TEMP/LIN1-bus-anslutting
4 CN2-uttag für larm och fläkt
5 Status-lysdiod
6 DIP-switch
7 Batterikländmor (+)
8 Batterikländmor (-)
9 Anslutting für startbatteri (endast MCA1215, MCA1225, MCA1235)
Pos. på bild 2, sida 4	Förklaring/funktion
1 F I Ä k t
2 På/av-knapp

6.3 Batteriladdningsfungtion

Laddningskaraktäristiken kallas for modifierad IU0U-karaktäristik.

1: I-fas (bulk)

I börrjan av laddningen laddas det tomma batteriet med konstant ström (100 % laddström) tills batterispänningen nrl laddspanninger. Närenna niva nas reduceras laddströmmen.

Nu börjar 3-stegs absorption-laddningsfasen (U0-fas), tiden beror på batteriets storlek och typ. Spanningen Förblir konstant (U0). De Första 2 minuterna bestäms batteriets laddning. Sedan börjar huvudladdningsfasen, underenna laddas batteriet fullt.

När batteriet ar fulladdat, eller nar laddströmmen ligger under 6 % av nominell laddningsström i 15 minutes ar U0-fasen avslutad.

5: U-fas(float)

After U0-fasen kopplas batteriladdaren om till underhãllsladdning (U-fas).

Om DC-apparater ansluts fär de sin ström frånenna apparat. Om den effekt som krävs overstiger apparatens kapacitet, tas ytterligare effekt från batteriet. Samtidigt laddas batteriet ur tills I-fasen inträffar och batteriet laddas upp på nytt.

Var 12 dag kopplas batteriladdaren tillbaka till fas 1 i 85 minutes, for att aktivera batteriet. På säätt undviks troghetsfenomen, som t.ex. sulfatering.

7 Montera apparaten

Beakta följande anvisningar vid monteringen:

• Apparaten kan monteras horisontalt eller vertikalt.

• Montera inte apparaten

• i fuktiga/blöta omgivningar
  -i dammiga omgivningar

• i narheten av brännbara material

• i explosionsfarliga omgivningar

• Monteringsstället måste ha god ventilation. Vid installation i slutna utrymmen måste man se till att det finns god ventilation (till- och frånluft). Runt omkring apparaten måste det finnas minst 25 cm fritt utrémme.

• Luftöppningarna på apparatens undersida (tilluft) och baksida (frånluft) fär inte täckas over.
• Om omgivningstemperaturen ar högre an 40^ (t.ex. i motor-/maskinrum aller pannrum, direkt solljus) kan effekten reduceras p.g.a. självuppvärnning under belastning.
• Montera apparaten på en jämn och stabil yta.
• Montera inte apparaten i samma område som batterierna.
• Montera inte apparaten ovanfor batterierna, aftersom korrosiv svavelånga kan stiga upp是从 batterierna och skada apparaten.

OBSERVER!

Innan bornningar görs: kontrollera att inga elkablar aller andra delar kan skadas genom bornning, sängning aller filning.

För monteringen krävs följande verktyg:

• markeringspenna
• borrsats
• borrmaskin
  skruvmejsel

För fastsättning av apparaten kravs:

• maskinskruvar (M4) med underlaggsbrickor och självässande muttrar eller
• plat- resp. traskruvar

Anslut apparaten enligt foljande:

Häll apparaten på valt ställer.

Markera faspunkterna.
Skruva fast apparaten: skruva in skruvarna i hällarnas borrhal.

8 Ansluta apparaten

8.1 Anslutning till batteri och strömförsörjning

Ansluta batteriet

Beakta följande anvisningar nar batteriet ansluts:

AKTA!

Undvik kontakt med batterivatskan!
- Batterier med cellanslutting fär inte laddas, det kan bildas explosiva gaser genom overhettning av batteriet.

• Se till att batteripolerna ar rena nar anslutningen gors.
• Set till att stickkontakten sitter fast.
• Välj en tillräcklig kabelarea für anslutningskabeln (se kapitel "Tekniska data" på sidan 232).

• Dra kabeln enligt VDE100 (Tyskland).

• Anslut minuskabeln direkt till minuspolen på batteriet, inte till chassit på ett fordon eller enBOT.
  Använd foljande kabelfärger:

• Röd: plusanslutning
  -Svart:minusanslutning

• Se till att polerna ansluts rätt. Om polerna ansluts fel riskerarprodukten att skadas.

Dra pluskabeln fran batteriladdaren till den positiva polen på batteriet och anslut den)där.

Dra minuskabeln是从batteriladdaren till den negativa polen på batteriet och anslut den davon.

8.2 Laddningsvarianter

bild 3, sida 5
Batterigivare MCA-HS1 (IBS)	Perfect Control Dis- play MPC01
-	-
✓-✓-
✓	✓

bild 4, sida 5
Fjärrkontroll MCA-RC1	Temperaturgivare MCA-TS1 aller batterigivare MCA-HS1 (IBS)
	-
	-✓
	✓

-utan; med

Ladda batteriet

Anslut batteriet till uttaget "DC OUTPUT" på MCA-batteriladdaren.
- Set till att anslutningarnas polaritet ar ratt.

Ladda startbatteri (endast MCA1215, 1225, 1235)

Anslut startbatteriet till uttaget "ESB" på MCA-batteriladdaren.
- Set till att anslutningarnas polaritet ar ratt.

Ladda med temperaturgivare MCA-TS1 (tillbehör)

Anslut temperaturgivaren till anslutningen TEMP/LIN.
Laddspanninger anpassas nu till den uppmatta temperaturen.

Ladda med IBS-batterigivare MCA-TS1 (tillbehör)

Anslut batterigivaren till anslutningen TEMP/LIN.
Batterigivaren skickar batteritemperaturen och batterispänningen via LIN-kommunikationsporten till laddaren. Laddspanninger regleras nu i forhalande till temperaturen. Eventuell spanningsforlust kompenseras även i anslutningskapablarna.

Ladda med Perfect Control Display MPC01 (tillbehör)

Mer ingaende information finns i bruksanvisingen till MPC01.

Ladda med fjärrkontroll MCA-RC1 (tillbehör)

ANVISNING

RJ-11-kabeln fär vara maximalt 7 m lang.

Satt i enaänden av RJ-11-kabeln i uttaget (bild 10 3, sida 7) på MCA-RC1.
Satt i den andra änden av RJ-11-kabeln i uttaget TEMP/LIN1 på MCA-batteriladdaren.
Säkra styrledningen med en lämpig säkring (12 V/0,5 A).

Ställ in DIP-brytarna 1 till 3 på MCA-batteriladdaren till "ON" (kapitel "Ställ in DIP-brytare" på sidan 226).

8.3 Elscheman

Exempel-elschema 12 V: se bild 5, sida 6

Pos. på bild 5, sida 6	Förklaring/funktion
1 MCA-laddare
2 Förbrukare
3 Perfect Control Display MPC01
4 12 V-batterigivare IBS
5 12 V-batteri
6 S ä k r i n
7 startbatteri

Exempel-elschema 24 V: se bild 6, sida 6

Pos. på bild 6, sida 6	Förklaring/funktion
1 MCA-laddare
2 Förbrukare
3 Perfect Control Display MPC01
4 24 V-batterigivare IBS
5 12 V-batteri
6 S ä k r i n

8.4 Stifttilldelningar

Stiften på TEMP/LIN1-Bus-uttaget sitter som följande:

Stift på bild 7, sida 6	Tilldelning
1	R	-	V	C	C
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stiften på LIN2-Bus-uttaget sitter som följande:

Stift på bild 7, sida 6	Tilldelning
1	R	-	V	C	C
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stiften på CN2-uttaget (larmsignal- och fläktstyrning) sitter som följande:

Stift på bild 8, sida 6	Tilldelning
1 NC (Normally Closed): Brytkontakt
2 NO (Normally Open): Slutkontakt
3 COM (Common): Växelkontakt
4 Styrning, viloläge
5	GND
4-5 med brygga Viloläge på
4-5 öppen Viloläge av

Stiften på ESB-uttaget (startbatterianslutting) ar tilldelade på följande satt:

Stift på bild 9, sida 6	Tilldelning
+	VCC
-	GND

8.5 Ställ in DIP-brytare

Apparaten kan anpassas med hjälp av DIP-brytaren.

S1 ställer in spanningsvärdet)därprodukten växlar frän l-fasen (Bulk) till U0-fasen (absorption) (se även kapitel "Batteriladdningsfunktion" på sidan 219). S3 maste sta på "Off".

S2 ställer in underhällsspänning. S3 maste sta på "Off".

Om en batterigivare ar ansluten anpassas utgangsspanningen till temperaturen vid baida dessa Funktioner:

MCA12xx: -20 mV/°C
MCA24xx: -40 mV/°C

S3 koplar till Power Mode när antingen S1 eller S2, eller böda två stared på "Off". I Power Mode styr den interna givaren kortslutnings-, överspännings-och überhettningsskyddet.

Om S1, S2 och S3 stared på "On" är fjällkontrollen aktiverad. I detta lage ställer man in batteri typ och laddspanning med fjällkontrollen.

S4 bestämmer fläktens Funktion. Om S4 stared på "On" übergår fläkten till vilo-laget (bullerreducerat lage). Om S4 stared på "Off" regleras inte fläkten.

Använd DIP-brytarna (bild 11 sida 7) für att ställa in de önskade Funktionerna och värdena:

• Stalla in omkopplingsspanning

Brytare 1 Brytare 3 Omkopplingsspanning

ON OFF 14,4 V / 28,8 V

OFF OFF 14,7 V / 29,4 V

• Ställa in underhällsspänning:

Brytare 2 Brytare 3 Underhällsspänning

ON OFF 13,5 V / 27,0 V

OFF OFF 13,8 V / 27,6 V

Ställ på/av-knappen på "On".

För att stänga av, ställ på/av-knappen på "Off".

✓ Beroende på batteriets laddningständ startar batteriladdaren laddningen aller levererar unterhällsström.
Lysdioden "status" (bild 1 5, sida 3) indikerar driftläget (se foljande tabell) och kapitel "Batteriladdningsfungtion" på sidan 219.

Lysdiod Betydelse
Orange, blinkar snabbt Fas 1
Orange, blinkar längsamt Fas 2
Orange, lyser konstant Fas 3
Grön, lyser konstant Fas 4
Grön, blinkar längsamt Fas 5
Röd, lyser konstant Kortslutning aller defekt säkring
Röd, blinkar snabbt Batteri erller batteriladdare ar överhet-tad
Röd, blinkar längsamt	Över- eller undersänning på batteriet
Röd, dubbelblinkning	Flåktfel
Röd, dubbelblinkar längsamt	Fel på anslutningen till startbatteriet

ANVISING

Vid fel (lysdioden status ar röd), läs i kapitel "Felsökning" på sidan 230).

När du har anslutit fjärrkontrollen MCA-RC1 (tillbehör)

Aktivera eller stäng av vilolåget (bullerreducerat läge) med knappen "Sleep mode" (bild 10 2, sida 7).

Fläkten regleras inte i vilolåget.

Lysdioden (bild 10 1, sida 7) på MCA-RC1 indikerar driftlåget (se följande tabell).

Läge Lysdiod Betydelse
Viloläge aktiverat Orange, lyser konstant	Fas 1 till 5
Viloläge avständt Grön, blinkar längsamt	Fas 1 till 4
	Fas 5
Grön, lyser konstant
Fel Röd, lyser konstant Kortslutning aller defekt säkring
Röd, blinkar snabbt Batteri erller batteriladdare är över-hettad
Röd, blinkar längsamt	Över- eller undersprüNING på batte-rieret
Röd, dubbelblink-ning	Fläktfel
Röd, dubbelblinkar längsamt	Fel på anslutningen till startbatteriet

ANVISNING

Vid fel (lysdioden status ar röd), läs i kapitel "Felsökning" på sidan 230).

10 Skötsel och rengöring

OBSERVERA!

Använd inga vassa eller hårda foremål for att rengöra apparaten, den kan skadas.

Koppla bort apparaten fran 230V-strömförsörjningen.
Koppla bort apparaten fran batteriet.

Skydda apparaten mot aterinkoppling.
Rengör apparaten dà och dà med en fuktig trasa.
Rengör ventilationsöppningarna regelbundet.
Kontrollera de elektriska kablarna minst en gang per ar.

Atgårda alla fel, som t.ex. sösa anslutningar, brända kablar o.s.v.

11 Felsökning

Lysdioden "status" (bild 1 5, sida 3) indikerar felet:

Lysdiod Orsak Åtgård
Röd, blinkar längsamt Underspänning eller over-spänning på batteriet	Kontrolera batteriet. Stäng av och slå på batteriladdaren.
	Defekt batteri Byt batteri.
Röd, blinkar snabbet Termisk überbelastning Förbätra ventilationen på batterilad-daren eller batteriet. Se till att luftöppningarna inte täcks över. Sänk ev. omgivningstemperaturen.
Röd, lyser konstant Kortslutning aller omvänd polaritet	Anslut batteriladdaren med rätt pola-ritet. Åtgärda kortslutningen. Kontrolera om säkringen har öst ut och byt ut den vid behov.
Röd, dubbelblinkning	Fel på fläkten	Kontrolera fläkten med avseeende på smuts och skador.
Röd, längsam dubbel-blinkning	Fel på anslutningen till start-batteriet	Kontrolera om startbatteriets anslut-ning är kortsluten.

ANVISNING

Vänd dig till batteritillverkaren För att få svar på detaljerade frågor om batteriet.

12 Garanti

Den lagstadgade garantitiden gäller. Om Produktenär defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisingens baksida) eller äterförsäljaren.

Vid reparations- resp. garantiärenden skä följande skickas med:

• en kopia på fakturan med inköpsdatum,
  en reklamationsbeskrivning/felbeskrivning.

13 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till atervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelser hos narraste Återvinningscentral erler hos Återförsäljaren.

14 Tekniska data

Allmanna tekiska data

	MCA12xx, MCA24xx
Batterityper Blysyra, Gel, AGM, li-jon
Värmeavledning Fläkt
Laddningsläge 5-stegs
Maximal omgivningstemperatur -20 °C – +50 °C	C
Förvaringstemperatur -40 °C – +85 °C
Luftfuktigkeit 20 – 90 %
Temperaturkoefficient ± 0,03 %/°C (0 – 50 °C)
Temperaturkompensation (MCA12xx)	-20 mV/ °C (batterigivare)
Temperaturkompensation (MCA24xx)	-40 mV/ °C (batterigivare)
Vibration 10 – 500 Hz	2 g für 10 min/cykel inom 60 min. für X-, Y- och Z-axel
Spänningsisolation I/P – O/P: 4 kV~	I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Isolation motständ	I/P – O/P: 100 MΩ/500 V=
Larmsignal	via reläkontakter
Kommunikation	via LIN-BUS
Viloläge (bullerreducerat lage)	via fjällkontroll (tillbehör) eller DIP-brytare
Fjällkontroll (tillbehör)	På-/avknapp, trefärgad lysdiod, viloläge kan aktiveras
Test/certifikat	CEEnligt EMC-direktiv 2004/108/EC inklusive2009/19/EC och lögspänningsdirektiv2006/95/ECEN 60335-1EN 60335-2-29EN 55022EN 61000-3-2EN 61000-3-3EN 61000-4-2, 3, 4, 5, 6, 8, 11ENV 50204

Skyddsanordninger

	MCA12xx, MCA24xx
Kortslutning på utgangssidan Strömmen reduceras till 25 % av max. ström.
Översprüning 16 V
Övertemperatur batteriladdare	100 °C ± 5 °C (internätning)
Övertemperatur batteri	52 °C ± 5°C (med batterisensor)

Ingängsdata

	MCA1215	MCA1225 M	CA1235 MCA	1250 MCA	1280
Nominell ingångsspänning 90-	260 V~
Effektfaktorkorrektur > 97% (total belastning)
Ingångsfrekvens 50 Hz - 60 Hz
Verkningsgrad vid 230 V~	87%
Lackage < 1 mA vid 240 V~
Ingångsström vid 100 V~	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Ingångsström vid 240 V~	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425 MCA2440
Nominell ingångsspänning	90 – 260 V~
Effektfaktorkorrektur	>97 % (total belastning)
Ingångsfrekvens	50 Hz – 60 Hz
Verkningsgrad vid 230 V~	90 %
Läckage	< 1 mA vid 240 V~
Ingångsström vid 100 V~	4,2 A	8,3 A	13,3 A
Ingångsström vid 240 V~	1,7 A	3,6 A	5,4 A

Utgångsdata

	MCA1215	MCA1225 M	CA1235 MCA	1250 MCA	1280
Laddspanning 14,4 V / 14,7 V
Underhållsladdning 13,8 V
Nominell laddningsström	15 A	25 A	35 A	50 A	80 A
Laddningsström 0 – 15 A 0 – 25 A 0 – 35 A	0 – 50 A 0 –	80 A
Utgångar 12233
ESB-utgångar (startbatteri)	1	1	1	-	-
ESB-laddspanning	13,8	V		13,8	V
ESB-laddström	2 A	2 A	2 A	-	-

	MCA2415	MCA2425	MCA2440
Laddspanning	28,8 V / 29,4 V
Underhällsladdning	27,6 V
Nominell laddningsström	12,5 A	25 A	40 A
Laddningsström	0 – 12,5 A	0 – 25 A 0	-40 A
Utgångar 2 3 3

Artikelnummer, mitt och vikt

	MCA1215 MCA	1225 MCA1235
Art.nr.	9102500027	9102500028	9102500029
Mätt L x B x H (mm):	238x179x63 238	x179x63 274	x179x63
Vikt	1,6 kg	1,7 kg	1,9 kg

	MCA1250 MCA	1280
Art.nr.	9102500030	9102500031
Mått L x B x H (mm):	283x208,5x75	303x208,5x75
Vikt	3,1 kg	3,9 kg

	MCA2415 MCA	2425 MCA2440
Art.nr.	9102500032	9102500033	9102500034
Mått L x B x H (mm):	238x179x63	283x208,5x75	303x208,5x75
Vikt	1,6 kg	2,9 kg	3,9 kg

Tekniska data MCA-RC1 (tillbehör)

	MCA-RC1
Art.nr 9102500037
Nominell ingångsspänning 10,5 - 15 V==
Standby-strömfürbrukning < 40 mA
Maximal omgivningstemperatur -10 °C - +45 °C
Förvaringstemperatur -30 °C - +70 °C

S4 bestemmer viftefunksjonen. När S4 stär på «On», kobles viften til hvilemodus (støyredusert modus). När S4 stär på «Off», blir ikke viften reguliert.

For à slà av setter du av/pà-bryteren på «Off».

✓ Batteriladeren starter ladingen eller leverer en vedlikeholdsstrøm, dette avhenger av batteriets ladetilstand.
Status-LED-en (fig. 1 5, side 3) indikerer driftstilstanden (se følgende tabell og kapittel «Batteriladefunksjon» på side 246).

S-42131 Västra Frölunda (Göteborg)

[phone]

[phone]

Mail: [e-mail]

SWITZERLAND
